Как подключить коннектор к кабелю: Как обжать сетевой кабель своими руками?

Схема подключения интернет кабеля по цветам

Содержание:

Особенности витой пары

Сетевой шнур включает в себя одну или несколько пар тонких проводников, покрытых изоляцией. Все они скручены попарно, поэтому и называются витой парой. На практике используются готовые изделия в виде патчкорда, где отрезок кабеля обжимается с обеих сторон штекерами. Они вставляются в специальные разъемы, имеющиеся на компьютере, роутере и других устройствах, которые требуется подключить.

Иногда при прокладке сетей используется кабель без обжатия, проводимый сквозь маленькие дырки в стенах, непроходимые для коннектора. В подобных случаях распиновка и обжим выполняются после прокладки сети.

Интернет-кабель RJ45 отличается следующими характеристиками:

• Материал проводников и изоляция. Для их изготовления применяется медь или алюминий покрытый медью. Каждая жила защищена цветной изоляцией. Весь пучок витых пар дополнительно укладывается в единую более плотную изоляционную оболочку. От помех устанавливается экран из фольги и других металлизированных материалов.
• Цвет изоляционного слоя. Классифицируется по назначению кабеля. Витая пара с черной изоляцией применяется снаружи, с серой – в помещениях, с оранжевой – на пожароопасных участках. Самые современные кабели представлены всевозможными цветами, а их конкретная принадлежность указывается в маркировке.
• Число жил. По этому показателю шнуры делятся на одно- и многожильные. В одножильных размещаются монолитные жилки, диаметром 0,3-0,6 мм, отличающиеся низкой эластичностью и ломкостью. В многожильных парах используются тоненькие жилки, скрученные в пучки. Они свободно перегибаются и скручиваются, при этом, совершенно не ломаясь. Под них подбирается и коннектор для витой пары.
• Экранирование. Внутри помещений используется шнур UTP – без защитных элементов. Наружная разводка выполняется фольгированными материалами (FTP) или с металлизированной оплеткой (STP).
• Пропускная способность. Для RJ45 существует 10 категорий: 7 основных и 3 дополнительных. Наиболее востребованной считается 5-я категория, поскольку первые 4 уже устарели и не поддерживают высоких скоростей передачи.

Вся информация о RJ45 указана в маркировке, нанесенной снаружи на изоляцию. Она помогает подобрать витую пару для конкретных условий эксплуатации.

Типы интернет-кабелей «витая пара»

Название витая пара произошло не случайно и напрямую связано с устройством кабеля. Если со шнура снять защитный полимер, то вы увидите несколько пар мелких проводов скрученных друг с другом спиральным образом.

Количество и цвет маленьких проводов зависят от типа кабеля. Они классифицируются по степени защиты, пропускной способности и количеству жил.

• UTP — самый распространенный тип кабелей, который используется в большинстве домашних сетей. Отличительная особенность — низкий уровень защиты без экранирования.
• FTP — в производстве таких кабелей применяется так называемое фольгирование, которое защищает шнур не только от внешних механических воздействий, но и от силовых помех других линий.
• STP — самый надежный вариант из всех. В производстве также применяется фольгирование, но не только самого наружного слоя, но и каждого маленького проводка в отдельности. Разумеется, такие кабели самые дорогие. Не предназначены для домашнего использования и подходят для крупных узловых сетей с множеством источников силовых помех.

Кабели могут быть 1-жильными и многожильными. Первые плохо поддаются деформации, но имеют высокий показатель стабильности сигнала. Вторые более эластичные, но работать с ними значительно сложнее. Чаще всего пользователей интересует, как обжать интернет кабель в 8 жил.

Также шнуры различаются по типу пропускной способности. Основные наименования: CAT5, CAT5e, CAT6, CAT6a. На оплетке каждого кабеля можно найти соответствующее обозначение.

Количество жил

Кабель включает в себя одну жилу (одножильный) или их ряд (многожильный). Первый тип плохо изгибается, но обладает лучшими свойствами, отвечающими за дальность передачи сигнала. Его проще опрессовать, зафиксировать, он практически не гнется. Оптимален для подсоединения интернет-розеток.

Провод с множеством шнуров-жил лучше гнется, но отличается высоким затуханием при трансляции сигнала. Плохо обжимается, потому что есть риск нарушить изоляцию. Трудно помещается в коннектор и применяется там, где требуется гибкость, например, при соединении роутера и ПК или двух компьютеров.

Методы обжатия

В кабеле для интернета используется витая пара, которая состоит из 8 жил (или меньше — 4). Поэтому необходимо применять особые методы соединения (желательно со специальным оборудованием), поскольку, если контакт будет некачественный, то работа с интернетом станет недоступной.

Для проведения операции желательно использовать специальный обжиматель для гнезд интернет разъема RJ-45. Также можно использовать специальные клещи, которые называются «обжимкой». В экстренных ситуациях знатоки могут воспользоваться и обычной плоской отверткой или плоскогубцами, но такая процедура будет являться одной из самых ненадежных (есть риск повредить кабель и сам штекер).

Важно! Сам метод обжимки довольно прост: необходимо просто вставить провод в гнездо и применить специальные клещи, нажав на них до упора. Куда сложнее определиться со схемой.

С помощью клещей можно не только проводить вышеописанную операцию, но также очищать изоляцию, откусывать лишний кабель, или ровнять провода перед обжимкой.

Если специального устройства нет, то, как уже было сказано выше, можно использовать и «домашний метод» обжимки — применив отвертку и нож:

• аккуратно зачистить кабель, не повредив его;
• поставить жилы в коннектор по нужной схеме;
• надавить на каждый контакт поочередно, проведя таким образом фиксацию.

Домашний метод имеет ряд недостатков, например, отвёртка будет постоянно соскальзывать, и есть вероятность повредить провод.

Для проведения операции также можно использовать метод с плоскогубцами. Но проводить такую операцию очень неудобно, поскольку можно повредить пластмассовый корпус коннектора. Требуется проводить обжим с каждой стороны кабеля. Если в середине несколько поводков не будут прижиматься полностью, то желательно вернуться к методу с отвёрткой.

Инструменты, которые потребуются для обжимки

• Первым делом подготовьте несколько коннекторов формата RJ 45. Лучше взять сразу несколько, потому что делать обжим без кримпера (специальный инструмент, предназначенный для работы с интернет-кабелями) очень трудно и не факт, что процесс завершится успешно с первого раза.
• Сам кримпер или, как его еще называют «обжимник». Они также бывают разных видов: для коннекторов определенного типа, или же многофункциональные, которые подойдут для любых типов контактных разъемов.
• По желанию можете приобрести соответствующие резиновые насадки, которые одеваются поверх коннектора и защищают провод от перегиба. Кроме того, они не позволяют проводу выскакивать из гнезда.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

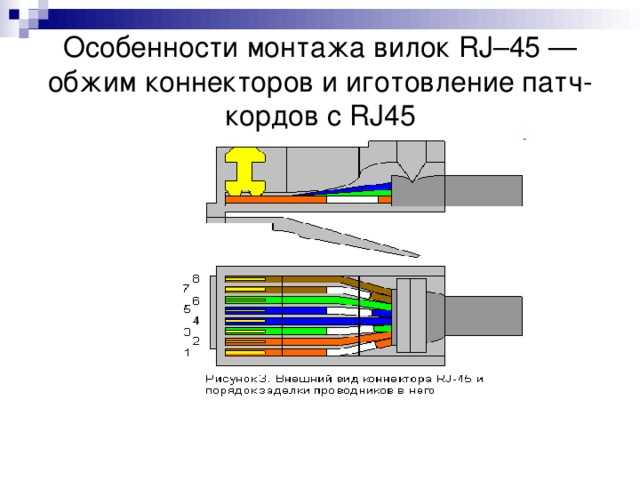

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил. Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

При покупке коннекторов стоит купить и защитный колпачок. Он стоит дешево, но защитит LAN-кабель от перегиба, защелку – от поломки, а порт и штекер – от попадания пыли.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

• Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.

• Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.

• Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Схема расположения проводов

Это самая важная часть теории, которую необходимо знать перед практикой. Интернет-кабель работает правильно только в том случае, если провода вставлены в коннектор определенным образом. В зависимости от типа подключения и количества витых пар, порядок может отличаться. Существует два основных вида подключения: прямой (568в) и перекрестный (568а).

Первый вид используется при подключении компьютера к роутеру. Второй вид необходим, когда нужно соединить ПК с ПК, маршрутизатор с маршрутизатором и так далее. Но технологии не стоят на месте, и на данный момент многие устройства научились распознавать тип расположения проводов. Таким образом, перекрестное подключение со временем станет частью истории, как старые кассетные плееры.

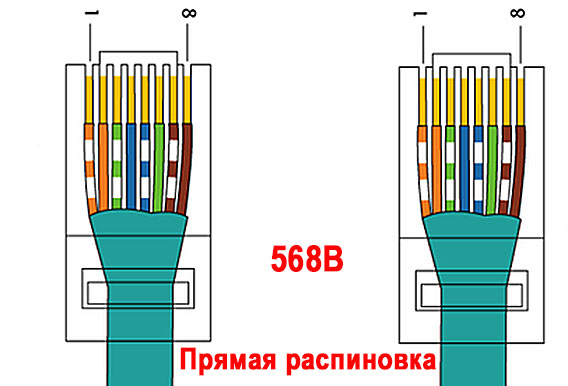

Прямой тип

Прямой тип обжима используется с целью соединения порта сетевой карты с сетевым оборудованием (свитчем или хабом):

• по стандарту EIA/TIA-568A: компьютер — свитч, компьютер — хаб;

• по стандарту EIA/TIA-568В наиболее популярен и предполагает схему: Компьютер — свитч, компьютер — хаб.

С обоих концов шнура, провода должны быть вставлены в коннектор в следующем порядке от первого слота до восьмого. В 8-жильном кабеле схема выглядит следующим образом:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневы

Порядок должен быть строго соблюден за небольшим исключением. Оранжевый и зеленый провод могут заменять друг друга. То есть 4 слот и 6 можно поменять местами. Остальные цвета должны быть на своих местах. Также обязательно вставляйте провода зеркальным образом на двух коннекторах. Если с одной стороны у вас будет правильный порядок с первого по восьмой слот, а с другой стороны, наоборот, с восьмого по первый — интернет работать не будет!

Тех, кто ищет, как обжать интернет кабель 4-жилы, обрадуем: схема немного проще из-за того, что банально меньше проводов.

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Зеленый

Перекрестный тип подключения

При перекрестном типе обжима предполагается, что две сетевые карты соединяются напрямую друг с другом в соответствии с показанной цветовой схемой. Подходят для создания скорости 100/1000 Мбит/с, используются стандарты EIA/TIA-568B и EIA/TIA-568A.

Компьютер — компьютер, свитч — свитч, хаб — хаб.

Необходимо отметить, что при обжиме витой пары необходимо соблюдать минимальный радиус изгиба (8 внешних диаметров кабеля). При сильном изгибе могут увеличиваться внешние помехи и наводки на сигнал, также может разрушаться оболочка или экран кабеля.

Имеет очень трудный порядок цветов, который тоже очень важно соблюдать. На одном коннекторе выглядит следующим образом:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневый

А на втором конце провода цвета располагаются в абсолютно другом порядке:

1. Бело зеленый
2. Зеленый
3. Бело-оранжевый
4. Синий
5. Бело-синий
6. Оранжевый
7. Бело-коричневый
8. Коричневый

Теперь понимаете, почему от такого сложного типа подключения решили отказаться?

Как обжать кабель под RG45

1. Возьмите провод с небольшим запасом по длине, чтобы была возможность провести обжимку повторно, и кабель после нескольких неудачных попыток всё равно дотянулся до нужного устройства.
2. Замерьте на каждом конце около 20 мм и удалите оплетку с помощью ножа или любого другого инструмента.
3. Раскрутите маленькие провода и выстройте в соответствии с нужной схемой (цветовой порядок описан выше и зависит от типа подключения).
4. Выровняйте все маленькие провода по длине, чтобы их можно было равномерно засунуть в коннектор до упора. Главное условие — каждый проводок должен зайти в соответствующие желобки в коннекторе до конца.
5. Вставьте коннектор в клещи для зажима и сожмите кримпер до конца. И на этом процесс закончен, интернетовский кабель готов к эксплуатации.

Как обжать lan кабель без кримпера своими руками

Можно обойтись и без специализированного инструмента. Его роль заменит обычная отвертка или нож. Первые четыре пункта абсолютно идентичные, разница лишь заключается в самом процессе обжимки. На коннекторе есть маленькие металлические пластины, которые и прижимают провода.

Кримпер сдавливает эти пластины, которые слегка разрезают провода, тем самым создавая новую поверхность для контакта электричества. Сдавить эти металлические наконечники можно вручную, аккуратно нажав на каждую до упора. Их количество зависит от типа коннектора.

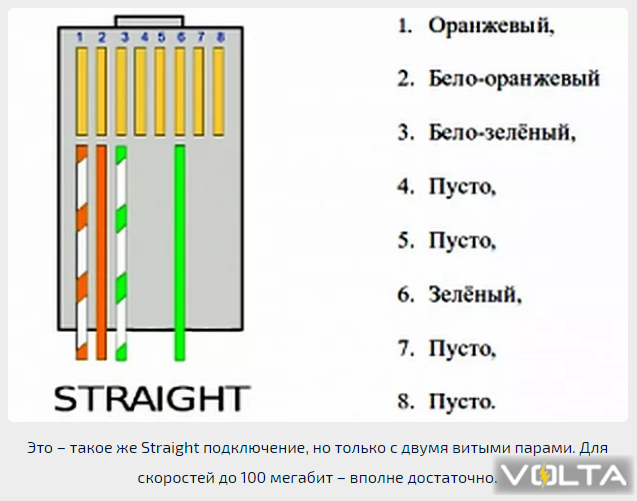

Кабель на четыре жилы

Обжать витую пару на 4 жилы можно аналогично 8 жилам, разница состоит только в количестве проводов, которые используются для передачи данных.

Инструкция, как обжать 4-жильный кабель для интернета:

• используются 1,2,3 и 6 каналы разъема RJ45. Первая пара жил вставляется в 1 и 2 каналы, вторая пара – в 3 и 6 каналы. Процедура выполняется с обеих сторон кабеля;
• снимите несколько сантиметров изоляции;
• расплетите и выпрямьте все жилы;
• составьте их по цветам: бело-оранжевый, оранжевый, бело-зеленый, зеленый;
• при других цветах необходимо правильно попасть первой и второй парой в соответствующие каналы, указанные выше;
• коннектор RJ45 держите пластиковым фиксатором вниз;
• затем на другом конце кабеля выполните аналогичные действия.

При помощи данной инструкции можно обжать кабель самостоятельно и получить максимальную скорость передачи данных до 100 Мбит/сек.

Обжим без инструмента

В домашнем хозяйстве не у всех найдется специальный инструмент, поэтому в единичных случаях можно обойтись без него. Процедура обжима выполняется плоской отверткой, шириной лопатки 3 мм. Понадобится острый нож и материалы: нужное количество коннекторов и отрезок витой пары.

Все действия выполняются в строгой последовательности:

• Наружная изоляция осторожно снимается ножом.
• Провода раскладываются последовательно, в соответствии с выбранной схемой.
• Лишние кончики обрезаются кусачками и одновременно выравниваются по длине.
• Коннектор разворачивается отверстием к себе, защелкой вниз.
• Разложенные по цветам проводники, аккуратно вставляются в свои каналы до упора.
• Отвертка устанавливается на контактную пластину, после чего по ее ручке нужно чем-нибудь не сильно ударить. Это нужно проделать с каждым контактом, после чего они проваливаются в пазы и оказываются ниже разделительной перемычки на 1 мм.
• После контактов нужно слегка ударить по замку для жесткой фиксации самого шнура.
• По окончании нужно испытать работоспособность подключения.

Использование специальных самообжимающихся коннекторов

Существуют самообжимающиеся коннекторы, не требующие для обжима витой пары из 8 жил других инструментов, кроме используемых для удаления оплетки и изоляции.

Принцип обжима с помощью таких конструкций прост. Нужно открыть коннектор и сверху завести в пазы жилы (разъемы раскрашены в разные цвета, поэтому ошибиться с правильным расположением невозможно). Затем закрыть половинки. Провода будут надвинуты на ножи контактов. Теперь коннектором можно пользоваться.

Проверка

После монтажа проводной сети и обжима коннекторов, необходимо проверить работоспособность подключения. Для этой цели существуют специальные тестеры, состоящие из основного и дополнительного модулей. Коннекторы подключаются парой в каждый модуль и защелкиваются в своем гнезде. С лицевой стороны прибора находятся индикаторы.

Каждой жиле соответствует своя лампочка. Если все индикаторы загорелись зеленым, значит проводники обжаты правильно. Если же какая-то лампочка не горит или моргает красным цветом, процедуру обжима придется повторить.

1. Есть соответствующий прибор, который называется кабельным тестером. Он совместим с большим количеством типов коннекторов. Оба конца кабеля вставляются в соответствующие разъемы, и индикатор показывает, есть ли соединение между частями прибора. Мы думаем, каждый сам сможет разобраться, как пользоваться таким устройством.
2. Мультиметр может пригодиться вам даже здесь. Сложно в таком процессе проверке тоже ничего нет. Прикладываем концы прибора к каждому цвету с обоих концов кабеля и смотрим на показания.
3. Самый простой способ — выполнить прямое подключение с помощью компьютера. Если на значке сетевых подключений отсутствует красный крестик, то ваш ПК соединен с всемирной паутиной. Значит процесс обжимки прошел успешно.

Выбор схемы распиновки проводов

Схему распиновки нужно выбирать, основываясь на фактически имеющемся кабеле и вариации соединения нескольких устройств.

Важно! Если проводники будут перепутаны в процессе распиновки, то сетевой адаптер может выйти из строя, поскольку к нему подводится питание и возможна перегрузка.

Прямая схема витой пары для интернета используется для связи с коммутатором сетевой карты. Перекрестная — для соединения нескольких сетевых карт (ПК-ПК), и является довольно устаревшей.

Перекрестная схема

Еще можно использовать схему для витой пары с 4 жилами . Она применяется для связи с периферийным аппаратом, а потому схема исключительно прямая (цифры на рисунке обозначают номера контактов — они должны быть и на корпусе при фактическом подключении).

Порядок распиновки на 4 жилы

Ошибки при подключении

1 Неправильное подключение жил согласно протокола.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2 Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

3Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Секреты из практики по монтажу

Несколько советов по разводке кабеля для интернета и обжимке витой пары:

• Расправлять жилы и размещать удобнее всего карандашом или ручкой. Провода разглаживаются и размещаются тесно друг к другу, что и требуется для их установки внутрь коннектора.
• В коннектор должна входить и быть зажата изоляция кабеля. Она позволит избежать возможного обрыва разъема.

• После обжима коннектора нужно удостовериться, что провода сидят в разъеме плотно, до упора. Это позволит избежать плохого контакта.

Если есть возможность, лучше приобрести кримпер или попросить у кого-нибудь. Им удобнее пользоваться, чем обычным ножом, к тому же он не нарушит изоляцию жил.

Обжим витой пары можно выполнить своими силами, если знать порядок действий и понимать, что для этого требуются. Важно все сделать качественно, иначе некачественное соединение станет причиной плохого сигнала и регулярных обрывов связи.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

1. Обжимка должна производиться с соблюдением цветовой схемы.
2. Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
3. Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
4. Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
5. Проверка кабеля тестером позволяет оперативно обнаружить проблему.
6. Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Предыдущая

СхемыЧто такое дифференциальный автомат?

Следующая

СхемыКак обозначается лампочка на схеме?

Как обжать интернет-кабель

При создании локальных компьютерных систем одной из главных задач становится подключение устройств с помощью LAN-кабеля. Работа с ним потребует специфических знаний и навыков, в том числе и в вопросе обжима витой пары.

Устройство LAN-кабеля

LAN-кабелем называютсетевой шнур, который служит для передачи сигналов от одного электронного устройства сети к другому. Каждый шнур состоит из четырех пар проводников, скрученных особым образом для предотвращения помех и снижения рисков потери качества сигнала.

Какой кабель рекомендуется применять

В использовании встречаются следующие виды LAN-кабеля:

• Многожильные.
• Одножильные.
• Экранированные, с химической или механической защитой.

Одножильные сетевые шнуры применяются в тех случаях, когда необходимо проложить кабель внутри стен и лотков. Это обусловлено его недостаточной устойчивостью к механическим повреждениям — жилы кабеля могут сломаться при частом сгибании.

Многожильный LAN-кабель (витая пара), служит для соединения устройств сети с наружной или внутренней интернет-розеткой. Такие провода отличаются износостойкостью и не боятся частых скручиваний.

При выборе кабеля для создания локальной сети следует обратить внимание на следующие критерии:

• тип кабеля;
• материал, из которого он изготовлен;
• вид применяемой защиты;
• число пар;
• цвет внешнего изоляционного слоя.

От типа кабеля напрямую зависит его пропускная способность и расстояние, на которое сможет без существенных потерь подаваться сигнал. LAN-кабели 1,2,3 и 4 категории на сегодняшний день признаны устаревшими, а самой популярной является их пятая версия. Ее конструкция предполагает наличие двупарных и четырехпарных проводников, пропускная способность которых достигает 1000 Мбит/сек. По такому кабелю сигнал без потерь может передаваться на расстояние до 100 метров. Этот тип кабеля подходит для большинства локальных сетей. В случае создания локальной сети с требованием более мощного сигнала остановить свой выбор рекомендуется на LAN-кабеле шестой категории, с пропускной способностью до 10 Мбит/сек. Минус такого шнура в уменьшении допустимой дистанции. Без потерь сигнал может быть передан на расстояние, не превышающее 55 метров.

Кроме того, при выборе сетевого шнура следует обратить внимание на число пар внутри него. Кабели пятой категории, как правило, имеют две пары, реже встречаются версии с 4 парами.

Двупарные варианты более доступны по цене, однако специалисты рекомендуют варианты с 4 парами ввиду их лучшей пропускной способности.

Чаще всего в производстве сетевых шнуров используется медь, омедненная сталь и алюминий. Модели, изготовленные из меди, более качественные, однако, при выборе LAN-кабеля для домашнего использования, материал не играет существенной роли.

ВАЖНО! Если предполагается, что кабель будет постоянно подвергаться воздействию солнечных лучей и находиться на открытом воздухе, рекомендуется отдавать предпочтение вариантам со специальной, усиленной оболочкой из полимерного материала.

Цвета внешней изоляционной оболочки указывают на определенные свойства шнура. Кабели белого, серого, фиолетового, желтого и других ярких цветов служат для прокладки сетей в помещениях, а черные могут быть проложены вне зданий, благодаря наличию дополнительного защитного слоя. Форма кабеля существенного значения для выбора не имеет.

Как устроен коннектор

Сам по себе кабель не решает проблему соединения устройств локальной сети. Подключение возможно только при установке на его конец коммутирующего элемента, коннектора (Ethernet-вилки), маркируемого как RG-45 или 8P8C.

Практически все используемые коннекторы имеют схожую конструкцию:

• Прозрачный корпус из пластика (для визуального контроля процесса обжима).
• Защелка, расположенная на противоположной контактной группе (для надежной фиксации проводников в гнезде).
• С торцевой части каждый коннектор имеет проем для завода кабеля.
• Планка для фиксации после обжима заведенного кабеля.
• 8 каналов во внутренней части коннектора (по диаметру проводов витой пары).
• 8 контактов из латуни или бронзы, расположенные соосно с каналами, и размещенных в собственных направляющих пазах.
• Ножевые выступы.

Какие схемы обжима могут применяться

Существует две схемы обжима витой пары:

• прямое;
• перекрестное.

Выбор схемы зависит от того, какие именно устройства будут связываться между собой по создаваемой сети.

Прямое подключение (Straight)

Прямое подключение – наиболее часто используемый вариант в сетях LAN и DSL. Такой способ позволяет провести коммутацию разных типов устройств практически в любом сочетании.

Особенностью этого типа соединения является одинаковое распределение проводников в контактах коннекторов.

Цветовая схема распределения проводников:

• бело-оранжевый;
• оранжевый;
• бело-зеленый;
• синий;
• бело-синий;
• зеленый;
• бело-коричневый;
• коричневый.

Перекрестное подключение (Cross-Over)

Этот тип соединения используется для подключения в рамках единой сети однотипных устройств — компьютера с компьютером, роутера с другим роутером и др.

Рекомендуемые товары

Не найден элемент инфоблока

В процессе подключения на одном из концов кабеля применяется такая же схема распиновки, как и при прямом обжиме, а на противоположном пары «оранжевый — бело-оранжевый» и зеленый — бело-зеленый» сменяют друг друга. Другие проводники свое местоположение не меняют.

Обжим интернет-кабеля

С помощью пресс-клещей

Для работы потребуется специальный инструмент — кримпер. Такие клещи имеют две рукоятки, с помощью которых и передается усилие, а также специальное гнездо, в котором и производится запрессовка контактов коннектора.

Обжим интернет-кабеля с помощью клещей производится в несколько этапов:

• Подготовьте к обжиму кабель. Для этого потребуется аккуратно обрезать «разлохмаченную» часть провода с помощью встроенных лезвий кримпера.
• Зачистите конец кабеля, сняв участок верхней оплетки на расстоянии около 30 мм от края.
• Расплетите витые пары и выровняйте провода.
• Распределите проводники в соответствии с выбранной цветовой схемой и сформируйте максимально плотный плоский «пакет».
• Подрежьте края проводов таким образом, чтобы при вставке в коннектор они дошли до его края и уперлись в переднюю стенку. Оплетка кабеля также должна войти в коннектор на расстояние до 10 мм.
• Заведите провода внутрь коннектора и протолкните кабель вперед, распределив проводники по внутренним каналам устройства.
• Коннектор с заведенным внутрь кабелем уложите в гнездо кримпера и сведите рукоятки вместе.

С помощью отвертки

В том случае, если специального инструмента в нужный момент не оказалось, можно воспользоваться для обжима кабеля обычной отверткой.

Для этого необходимо:

• Подготовить отвертку с плоским жалом и острый нож.
• С помощью кусачек и ножа обрезать провод и снять оплетку.
• Завести провода в коннектор в соответствии с внутренними распределительными каналами.
• Установить жало отвертки на фиксирующую планку и приложить усилие
• Затем коннектор устанавливают на жесткую поверхность, жало отвертки упирают в фиксирующую планку и давят вниз. Планка перемещается по вертикали и фиксируется в таком положении.
• Далее следует перейти к непосредственному обжиму контактов. Для этого коннектор повторно упирается в твердое основание, а контакты последовательно переводятся в положение вниз для того, чтобы ножи пробили изоляцию проводов.
• После обжима все контакты должны быть просажены до упора и находится на одном уровне.

Использование специальных самообжимающихся коннекторов

В продаже на сегодняшний день встречаются коннекторы, которые не требуют наличия дополнительных инструментов для подключения к кабелю (за исключением тех, которые применяются для обрезки провода).

При работе с самообжимающимся коннектором потребуется:

• Зачистить сетевой шнур.
• Распределить витые пары и выпрямить провода.
• Открыть крышку коннектора.
• Завести провода в пазы коммутационного блока.
• Закрыть половинки корпуса.

Как проверить качество обжима интернет-кабеля?

После обжима LAN-кабеля следует убедиться в его работоспособности. Это можно сделать несколькими способами:

1. Подключив шнур к устройствам локальной сети и проверив штатный порядок работы.
2. Использовав LAN-тестер – специальной устройство для оценки качества обжима и состояния проложенных линий.

LAN-тестеры состоят из двух блоков, с помощью которых можно проверить оба конца кабеля, даже если они расположены в разных помещениях. Такой прибор сканирует каждый из проводов, и сигнализирует об их состоянии с помощью цветовых индикаторов.

Пример из каталога

1. Пресс-клещи обжимные JT-01A (КВТ)

JT-01A (КВТ) — простой и надежный инструмент для электромонтажных работ. Клещи оснащены блокиратором ручек и возвратной пружиной, что способствует повышению уровня безопасности в ходе выполнения работ, а также итоговой производительности. Инструмент является многофункциональным и подходит для следующих типов работ:

• Обжима сетевого кабеля.
• Снятия изоляции с плоских и круглых проводов.
• Перерезания проводов.

Прибор имеет два сменных модуля 8P и 6P, металлическую рамку и заднюю панель, а также эргономичные ручки из нескользящей термопластрезины.

https://www.smsm.ru/product/press-kleshchi-obzhimnye-jt-01a-kvt/

1. Пресс-клещи обжимные JT-04 (КВТ)

Высококачественные обжимные клещи, предназначенные для работы с разъемами следующих типов: 8Р8С (RJ-45), 6Р6С (RJ-12), 6P4C (RJ-11), 6Р2С. Параллельный ход пуансонов гарантирует профессиональное качество работ, а инновационный дизайн позволяет повысить качество и скорость выполнения операций.

https://www.smsm.ru/product/press-kleshchi-obzhimnye-jt-04-kvt/

Заключение

Выполнить операцию по обжиму интернет-кабеля можно самостоятельно, если изучить порядок действий и четко следовать инструкциям. Если какой-либо из этапов будет пройден с ошибкой — некачественное соединение станет причиной слабого сигнала и постоянных обрывов соединения.

Распознавание и отсоединение кабельных разъемов

• Разъем с нулевым усилием вставки (ZIF) часто вызывает проблемы у начинающих.

  Разъемы ZIF используются для крепления тонких ленточных кабелей, таких как FFC (плоские гибкие кабели) или FPC (гибкие кабели с печатными платами).

• Как следует из названия, для подключения или отключения кабеля не требуется никаких усилий.

• Чтобы отсоединить кабель, используйте кончик пластиковой лопатки или ноготь, чтобы поднять маленькую фиксирующую защелку. После этого можно смело вытягивать кабель.

• Обязательно приподнимите откидную крышку, а не гнездо разъема.

• org/HowToDirection»>

  Белая линия на этом ленточном кабеле отмечает край области соединения. Для повторной установки вставьте кабель в разъем до этой линии, а затем закройте защелку. Если кабель не вставляется легко до (или очень близко) к этой линии, вероятно, он смещен и его необходимо аккуратно извлечь и переместить.

Редактировать

• Иногда вы найдете ленточный кабель, который просто вытягивается из гнезда без фиксирующей заглушки. Лента обычно более прочная, чем лента, используемая с разъемами ZIF, а ее конец часто армируется жесткой пластиковой пленкой.

• Эти разъемы часто встречаются на более крупных устройствах, таких как принтеры, проекторы и игровые приставки, например, на этой плате управления PS3.

• Прежде чем пытаться отсоединить ленту, убедитесь, что это не разъем ZIF (предыдущий шаг) с механизмом разблокировки, в противном случае вы можете повредить разъем или ленту при принудительном извлечении, и вы не сможете снова вставить это.

• Чтобы отсоединить кабель, вытащите его прямо из разъема.

• Чтобы переустановить кабель, держите его за конец и вставьте прямо в разъем, стараясь не перегнуть кабель. Если можете, прикладывайте усилие к пластиковой арматуре, а не к самому кабелю.

Редактировать

• org/HowToDirection»>

  Чтобы отсоединить такие плоские разъемы, подденьте лопаткой каждую сторону. Затем поднимите разъем прямо из гнезда.

• Для повторной установки аккуратно установите разъем, а затем нажмите на него, пока он не зафиксируется в разъеме. Давление пальца — это все, что требуется. Если он не защелкнется, это будет потому, что он неправильно расположен. Иногда может потребоваться немного терпения, чтобы найти точно правильное положение.

Редактировать

• Меньшие запрессовочные (или «вставные») соединители могут потребовать простого щелчка с помощью пластикового инструмента для открывания, пластиковой лопатки или ногтя.

• Поместите кончик инструмента под край разъема и вытащите разъем прямо из гнезда.

• Будьте очень осторожны, поддевайте только под край разъема, а не под сам разъем. Если вы подденете панельку, вы отделите ее от печатной платы, что требует специальных навыков микропайки и оборудования для ремонта.

• Для повторного подключения осторожно совместите разъем с гнездом и надавите кончиком пальца — сначала с одной стороны, затем с другой — до щелчка.

• org/HowToDirection»>

  Не нажимайте на середину до тех пор, пока разъем полностью не встанет на место — если он смещен, разъем может погнуться, что приведет к необратимому повреждению.

Редактировать

• Для небольших коаксиальных разъемов, таких как эти разъемы антенного кабеля U.FL, вставьте тонкий, защищенный от электростатического разряда инструмент или пинцет под провод, пока он не будет плотно прилегать к разъему, и подденьте прямо от платы.

• Для повторной установки удерживайте разъемы на месте и осторожно нажмите на них прямо вниз. Разъемы «защелкиваются» в своих гнездах так же, как металлические защелки на куртке.

Редактировать

• Разъемы для кабеля дисплея и камеры, подобные этому, иногда имеют небольшой металлический зажим вокруг задней части разъема, чтобы зафиксировать их на месте.

• Чтобы разъединить разъем, осторожно вставьте кончик лопатки под зажим. Затем переместите зажим на другую сторону гнезда, чтобы он ровно прилегал к кабелю.

• org/HowToDirection»>

  Удерживая зажим и кабель вместе, осторожно потяните в направлении кабеля, чтобы извлечь разъем из гнезда.

Редактировать

• Вот еще один тип ленточного разъема, обычно встречающийся на игровых консолях Xbox.

• Чтобы снять его, с помощью пластиковой лопатки или ногтя поднимите прозрачный синий язычок с разъема.

• Затем используйте кончик пластиковой лопатки, чтобы открыть пластиковый фиксатор.

• Фиксирующий язычок сдвинется примерно на 2 мм.

• Вытяните ленточный кабель из разъема в направлении кабеля.

Редактировать

• Некоторые разъемы требуют небольшой коаксиальной обработки, прежде чем они откажутся от своих кабелей. Этот крошечный кабельный разъем для камеры iSight не имеет удобного места для поддевания или вытягивания.

• В этот момент некоторые люди сдаются и просто тянут за кабель, что может сработать, но также может привести к повреждению кабеля.

• Чтобы безопасно отсоединить его, осторожно нажмите на каждую сторону разъема заостренным концом пластиковой лопатки.

• Перемещаясь с одной стороны на другую, осторожно «проведите» разъем из гнезда.

Редактировать

• Разъемы кабеля питания, подобные этому, имеют небольшой язычок сбоку, который фиксирует их на месте.

• Чтобы отделить разъем от гнезда, прижмите язычок к разъему и вытяните разъем прямо вверх из гнезда.

• Разъемы

  JST аналогичны, но не имеют фиксатора. Есть несколько других подобных типов, с язычком или без него, а также с 2 или 3, иногда до полдюжины и более проводов. Их можно найти при подключении микрофона или динамика в камере или при соединении печатных плат в радио.

• Некоторые варианты очень маленькие. Если вы попытаетесь отсоединить их, потянув за провода, они могут сломаться. В идеале потяните за корпус вилки пинцетом, покачивая его из стороны в сторону, чтобы облегчить его, если это необходимо.

Редактировать

• org/HowToDirection»>

  Если вы видите кабель, состоящий из множества индивидуально скрученных проводов, ведущих к одному разъему, лучше всего тянуть за сам кабель.

• Потяните кабель от разъема в том же направлении, что и отдельные провода.

• Равномерно натяните кабель по всей ширине, чтобы отдельные жилы не были чрезмерно натянуты.

Редактировать

• Иногда извлечения разъема из гнезда недостаточно; требуется дополнительный шаг или два, чтобы освободить кабель. Здесь у нас есть ленточный кабель порта Lightning, который слегка приклеен на место.

• Чтобы снять его, осторожно просуньте пластиковую лопатку или медиатор под кабель, освободив его от клея.

• Для особенно тонких или неподатливых кабелей немного тепла от фена, фена или нашего удобного iOpener поможет смягчить клей.

Редактировать

• Некоторые распространенные внутренние кабели питания и передачи данных, такие как эти кабели SATA, работают так же, как обычные аудио/видео кабели, которые уже есть у вас дома.

• Чтобы снять их, просто потяните в направлении кабеля.

• Некоторые варианты кабеля SATA имеют небольшой выступ или кнопку сбоку.

• Удерживайте язычок пальцем, а затем потяните, чтобы отсоединить кабель.

Редактировать

• Вы также столкнетесь с проводами, которые вообще не предназначены для удаления, а фактически припаяны.

• Не беспокойтесь — паяльник и немного паяльного фитиля быстро справятся с этими маленькими ребятами.

• Если пайка вам пока не по душе, ознакомьтесь с нашим руководством по технике пайки и освойте новый навык!

Редактировать

• Они часто встречаются в карманных калькуляторах, телефонах DECT и других устройствах с простым монохромным 7-сегментным дисплеем или дисплеем с низким разрешением. Они используются для соединения токопроводящих дорожек на стекле ЖК-дисплея с набором контактных площадок на печатной плате внизу. (Эти дисплеи иногда имеют битые сегменты или ряды пикселей.)

• Винты или скрученные металлические выступы обычно крепят металлический каркас, который сжимает эластомерную полосу между ЖК-дисплеем и печатной платой. Отпустите их, чтобы отделить ЖК-дисплей и эластомерную полоску.

• На фото при ярком свете видны токопроводящие дорожки на стекле LCD. Под ней находится полоска из эластомера, а под ней спрятаны дорожки на печатной плате — по той же схеме, что и на стекле.

• Эластомерная лента состоит из проводящих и непроводящих слоев, чередующихся по длине. Их несколько для каждого подключения к ЖК-дисплею, что устраняет необходимость точного выравнивания.

Редактировать

• В конце концов, вы обязательно наткнетесь на соединитель, которого никогда больше нигде не видели.

• Внимательно осмотрите разъем и попытайтесь определить, как он разъединяется.

• Работайте медленно, осторожно покачивая. Если кажется, что ваша первая попытка не работает, не форсируйте ее. Попробуйте другой подход или посмотрите, дает ли другой инструмент лучший результат.

• Если у вас по-прежнему возникают проблемы, найдите руководства для аналогичных устройств, чтобы узнать, есть ли в них какие-либо подсказки, или попросите помощи на нашем форуме ответов.

Редактировать

Автор

с 8 другими участниками

Значки: 48

+45 дополнительных значков

Команда

3 типа кабельных разъемов

22 марта Типы кабельных разъемов

Опубликовано в 00:50 в сетевых кабелях by admin

При планировании структурированной сетевой кабельной системы наличие достаточного количества кабеля того типа, который вы будете использовать, безусловно, важно, но вы также должны убедиться, что у вас достаточно подходящих типов кабельных разъемов. Кабельный разъем — это компонент, который вы прикрепляете к концу кабеля, чтобы его можно было подключить к порту или интерфейсу электронной системы.

Большинство коннекторов мужского или женского пола; у самцов есть один или несколько открытых штифтов, а у самок есть отверстия, в которые можно вставить эти штифты. Хотя некоторые разъемы также могут быть гермафродитными, которые могут подключаться к разъему аналогичной конструкции.

Три типа соединителей, используемых в структурированных сетевых кабельных системах, представляют собой соединители для витой пары, соединители для коаксиальных кабелей и соединители для оптоволоконных кабелей, при этом витая пара до сих пор используется наиболее часто.

Кабельные соединители для витой пары

Кабельные соединители для витой пары включают в себя модульные разъемы и вилки и используются как с неэкранированными, так и с экранированными витыми парами. Обычно они имеют симметричную форму, но они также могут иметь «ключ», что в основном означает, что они имеют уникальную форму со специальной конфигурацией прорезей, выступов или штифтов. Модульные соединители изначально были разработаны для телефонной проводки, но теперь они используются для многократного использования и бывают трех разных размеров с конфигурациями положения четыре, шесть и восемь.

Как неэкранированные, так и экранированные кабели витой пары также регулярно используются с соединителями с врезной изоляцией (IDC) при подключении к врезным блокам, коммутационным панелям и настенным панелям. При концевой заделке этих соединителей провод не зачищается, как при резьбовых соединениях, а вместо этого вам нужно вставить соединитель между двумя обращенными точками или лезвиями, которые затем протыкают пластиковую изоляцию, чтобы установить контакт с соединителем.

Посмотрите это краткое руководство по пробивке или установке сетевого разъема

Соединители для коаксиальных кабелей

Существует три различных типа соединителей для коаксиальных кабелей: серия F, серия N и коаксиальные соединители BNC. При выборе разъемов для коаксиального кабеля обязательно учитывайте ширину коаксиального кабеля, который вы будете использовать, чтобы он подходил!

Коаксиальные разъемы серии F в основном используются для подключения спутникового и кабельного телевидения или камер видеонаблюдения. Эти соединители состоят из центрального выступающего проводника, наконечника, обжатого на внешней оболочке кабеля, и резьбового хомута, обеспечивающего надежное соединение.

Коаксиальные соединители серии N очень похожи на соединители серии F, но также имеют штифт, который надевается на центральный проводник, и они защищены от атмосферных воздействий. Поэтому этот тип разъема используется для магистральных приложений, а также подходит для использования снаружи.

Разъем BNC представляет собой коаксиальный разъем быстрого, но надежного подключения и отключения и назван разъемом Bayonet Neill-Concelman в честь типа механизма блокировки и изобретателей этого разъема Пола Нейла и Карла Консельмана. Разъем BNC имеет конструкцию, аналогичную серии F, с центральным проводником и наконечником на внешнем экране кабеля, но также имеет вращающуюся втулку, предназначенную для надежного соединения с любым гнездовым разъемом на другом коаксиальном кабеле.

голосовое гнездо сетевого кабеля

Разъемы оптоволоконных кабелей

Если вы обычно только что работали с витой парой и коаксиальным кабелем и их разъемами, когда вы впервые столкнетесь с разъемами оптоволоконного кабеля, вы будете немного удивлены. шок, так как на рынке существует около 100 различных типов. Однако лишь немногие из них широко используются сегодня, и это разъемы для оптоволоконных кабелей типа ST, SC, FC, MT-RJ и LC.

Большинство волоконно-оптических соединителей представляют собой «штекерные соединители» или вилки с выступающим наконечником для удержания и выравнивания волокон, готовых к соединению с помощью специального адаптера или разъема. Они соединяются между собой байонетным, винтовым или защелкивающимся способами. Чтобы иметь возможность передавать данные, вам нужно два волокна: одно для отправки и одно для приема, а оптоволоконные разъемы бывают симплексными или дуплексными. Разница заключается просто в том, как заканчивается волокно, и симплекс просто заканчивает одно волокно, тогда как дуплекс может заканчивать два из них.

Соединители ST

ST представляют собой подпружиненные соединители с байонетным креплением и цилиндрическим наконечником диаметром 2,5 мм, который обычно керамический, но может быть и полимерным. Они являются популярным выбором разъема для многомодовых сетевых систем, хотя из-за того, что они подпружинены, важно убедиться, что они установлены правильно, чтобы избежать потери.

Разъемы SC

Разъемы SC широко используются в качестве защелкивающихся разъемов из-за их превосходных характеристик и лишь немного более высокой цены, чем ST. У них также есть наконечник 2,5 мм, как и у ST, а защелкивающийся разъем просто защелкивается движением «тяни-толкай».
