Как подключить люстру к выключателю: Как подключить люстру к одинарному или двойному выключателю, на два выключателя

Как подключить люстру к одинарному или двойному выключателю, на два выключателя

После приобретения осветительного прибора вы непременно столкнетесь с вопросом подключения люстры к выключателю. Любые работы, связанные с электричеством, требуют повышенного внимания, поэтому отнеситесь к ним со всей ответственностью.

На потолке, где предполагается установка люстры, вы увидите несколько разноцветных проводов, а на стене выключатель.

В зависимости от того, какое количество проводов будет участвовать в процессе подключения, будут определяться варианты освещения комнаты. Чем больше их будет задействовано, тем больше вариаций освещения вы можете реализовать.

Способы подключения люстры в квартире можно посмотреть на представленном рисунке.

Чтобы найти ответ на вопрос, как подключить люстру к питанию, и не допустить при этом ошибок, вам рекомендуется изучить нашу статью, в которой будут освещены наиболее важные моменты.

Как подключить люстру к одноклавишному выключателю

Самое простое подключение люстры к одинарному выключателю возможно в том случае, если потолок и осветительный элемент будут иметь по два провода. Тогда вам нужно определить ноль с фазой и соединить имеющиеся элементы.

Последовательность в этом случае, роли не играет. Детальнее рассмотреть этот метод подключения можно на предложенной схеме.

В том случае, когда люстра будет иметь несколько лампочек, которые нужно подсоединить к одинарному выключателю, схема подсоединения немного изменится.

На предложенном рисунке вы можете увидеть, как подключить люстру к одноклавишному выключателю, если она имеет несколько лампочек.

Как вы можете видеть, схема не отличается повышенной сложностью, с ней справится даже новичок. Единственное в чем вам нужно убедиться, это прерывает ли выключатель фазный провод.

Как подключить люстру к двухклавишному выключателю

В большинстве новостроек на потолке имеется от трех до четырех проводов, которые предназначаются для подсоединения люстр к системе электроснабжения. Подключение люстры к двойному выключателю не самое сложное занятие, все что вам нужно, это определить нулевой провод при помощи индикатора, тогда два остальных будут фазными.

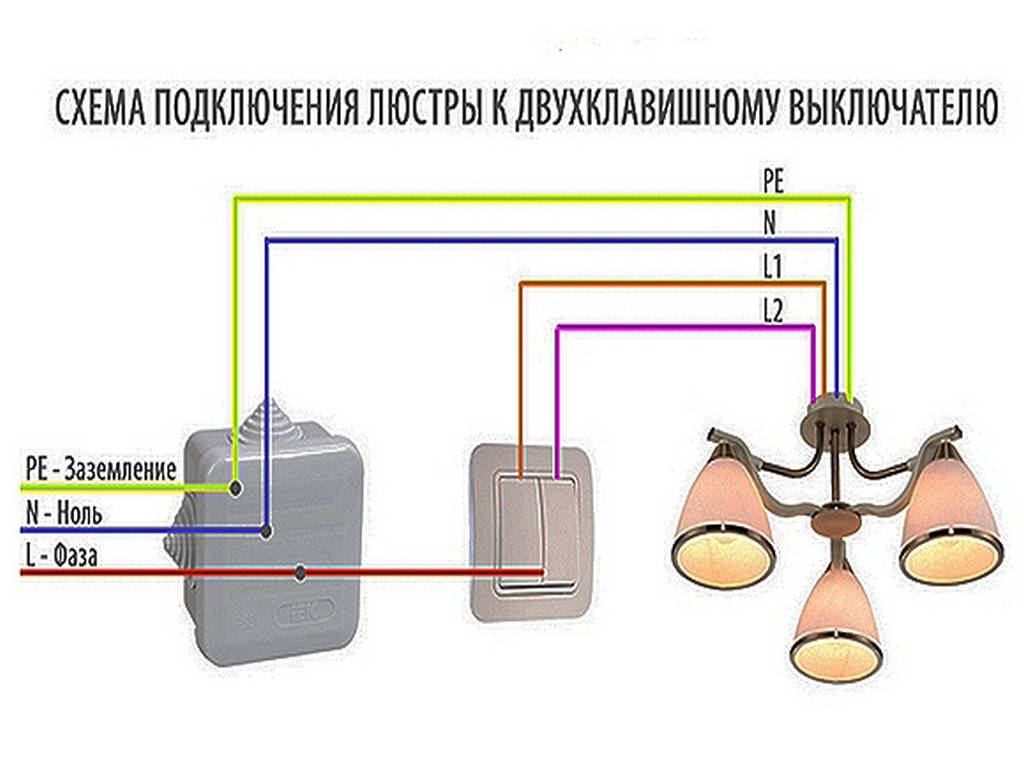

Схему подсоединения можно посмотреть ниже.

Для подключения люстры на двойной выключатель используют несколько способов:

• трехрожковый осветительный прибор имеет единственный вариант, 1:2;
• пятирожковая люстра таких вариантов имеет несколько, например, 1:4 или 2:3.
• подключение люстры с четным количеством плафонов к двойному выключателю так же имеет несколько вариаций.

Чтобы в работе не возникло вопроса, как подключить люстру на две клавиши, необходимо изучить этапы работ:

1. Соединить нулевые провода от осветительного прибора.
2. Фазные провода разделить на группы и скрутить.
3. При помощи индикатора определить ноль и фазу на потолочных проводах.
4. Соединить оба комплекта проводов по схеме: фаза с фазой, ноль с нолем.

Как подключить люстру к двум проходным выключателям

Вам будет интересна информация, как подключить люстру на два выключателя, если вы владелец большого или двухэтажного дома. Тогда предложенную схему вы оцените по достоинству. На второй этаж подниматься не придется чтобы погасить свет, если люстра будет подключена к двум проходным выключателям.

Для подключения люстры на два выключателя вам необходимо приобрести:

• два проходных выключателя;
• трехжильный кабель.

Инструкция по выполнению работ выглядит таким образом:

1. Начинают с поиска распределительной коробки, и в случае отсутствия этого прибора, занимаются его установкой.
2. Теперь нужно провести разводку трехжильным проводом до тех мест, где будут установлены проходные выключатели.
3. Установить переключатели.

Как подключить люстру на 2 выключателя можно посмотреть на предложенной схеме.

Подключением осветительных приборов можно овладеть за несколько повторений. Даже шикарные хрустальные люстры подключаются по этим же правилам.

Как подключить люстру к выключателю

К вашему вниманию подробная пошаговая фото инструкция — как подключить люстру к выключателю.

В статье мы рассмотрим:

  — Варианты подключения люстры (к одноклавишному и двухклавишному выключателю)
  — Схемы электропроводки при подключении люстр
  — Варианты крепления люстры к потолку
  — Подробный процесс подключения люстры к выключателю

 Зачастую, место установки люстры представляет собой торчащие из потолка несколько разноцветных проводов, обычно три или четыре, а так же установленный где-то неподалеку на стене одно- или двухклавишный выключатель.

Чтобы не ошибиться в подключении проводов к люстре, давайте разберемся в возможных схемах работы связки люстра-выключатель.



Варианты подключения люстры



В основном, все современные люстры имеют одно или двух режимную схему работы. В первом случае люстра управляется одноклавишным выключателем, и соответственно либо вся включается, либо выключается. При двухрежимной люстре, управление идет с двухклавишного выключателя, и люстра имеет два варианта работы.

Обычно при включенной одной клавише выключателя загорается какая-то часть люстры, чаще всего половина плафонов, а при включении второй клавиши загорается вторая половина. Это более удобная схема, она позволяет, при необходимости, регулировать степень освещенности помещения. Схема работы этих систем представлена на изображении ниже.

Как видно из схемы, при использовании одноклавишного выключателя и соответственно однорежимной люстры, для подключении задействованы три провода. Чаще всего это ЧЕРНЫЙ (или БЕЛЫЙ) – фазный провод, СИНИЙ – нулевой рабочий, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль).

Схема разводки проводов внутри люстры, при этой системе подключения, показана на изображении ниже. Все плафоны люстры подключены последовательно к фазному проводу.

Для подключения двухрежимной люстры, требуется уже 4 провода: это ЧЕРНЫЙ И БЕЛЫЙ (Либо другие цветные провода кроме СИНЕГО и ЖЕЛТО-ЗЕЛЕНОГО) – фазные провода, СИНИЙ – нулевой рабочий провод, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль).

Схема разводки проводов внутри люстры, при управлении двухклавишным выключателем, показана ниже. Как видно на ней, 1, 2 и 4 плафоны подключены к одному фазному проводу, соответственно управляются одной из клавиш двухклавишного выключателя, а 3 и 5 плафоны к другому фазному провода и управляются второй клавишей.



Схема электропроводки при подключении люстры к одно и двухклавишному выключателю.

Схема электропроводки с коммутацией в распределительной коробке при подключении одноклавишного выключателя к люстре показана ниже.

Как можно видеть, при этой схеме, выключатель ставится в разрыв фазного провода. Т.е. входящие в коробку ноль и земля соединяются с нулевым и проводом заземления люстры напрямую, а фаза уходит на выключатель, а уже из него возвращается и соединяется с фазным проводом люстры.

При управлении люстрой двухклавишным выключателем, схема несколько меняется, разница лишь в том, что из выключателя возвращается не один, а два фазных провода, которые попарно соединяются с фазными проводами люстры.



Зная это, теперь легко различить какая система управления используется в данном случае и соответственно, какие провода, в какие клеммы люстры подключать. Если из потолка выходит три провода, то скорее всего это ФАЗА, НОЛЬ и ЗЕМЛЯ, использующиеся при управлении с одноклавишного выключателя, а если четыре – то данная проводка идет от двухклавишного выключателя.





Варианты крепления люстр к потолку

Коротко поговорим о вариантах крепления различного рода люстр к потолку. Существует всего два основных метода фиксации которые необходимо знать.

Первый — Подвешивание. При этом варианте у люстры имеется петля, которая цепляется за крюк в потолке и после это соединение закрывается декоративной чашей, в которой так же обычно прячется клеммная колодка для подключения проводов.

Второй – Закрепляемая база. При этом варианте, на потолке фиксируется база, к которой в последствии прикрепляется люстра.



«ПОДКЛЮЧЕНИЕ ЛЮСТРЫ»  ЧИТАТЬ ДАЛЕЕ…

Как установить светильник (сделай сам)

Сделайте так, чтобы существующий выключатель выполнял двойную функцию, добавив еще один светильник.

Введение

Возможна установка другого светильника с питанием от существующего выключателя, если распределительная коробка содержит нейтральную линию. Вот что нужно искать и как установить новые связи.

Необходимые инструменты

• Отвертка 4-в-1
• Аккумуляторная дрель
• Пила для гипсокартона
• Электрическая лента
• Hammer
• Плозослойки для иглы
• . Неконтактный испытатель напряжения
• Утилита
• Стрип. Круглая коробка для ремонта
• Настенный светильник
• Гайки для проводов

Семейный мастер на все руки

Знакомство с проводкой и назначением выключателя

В вашей ванной недостаточно света? У вас есть прихожая, в которой нужно больше света? Вот как установить настенный светильник прямо над выключателем света.

Этот проект требует понимания того, как подключается выключатель света, и нескольких основных инструментов. Вам понадобится бесконтактный детектор напряжения, инструмент для зачистки проводов, отвертка и пила для гипсокартона. Затем с помощью наших инструкций и нескольких часов работы вы сможете добавить бра в любую комнату, где есть соответствующий выключатель.

Следует отметить, что не все электрические коробки с выключателем света содержат необходимые заземляющий, горячий и нулевой проводники. Чтобы определить, подходит ли электрическая коробка, которую вы хотите использовать:

• На главном электрическом щите отключите питание выключателя.
• Снимите крышку выключателя и приложите бесконтактный детектор напряжения к проводам, подсоединенным к выключателю. Это гарантирует отключение питания до того, как вы вытащите переключатель из коробки.
• После снятия переключателя найдите нужную нейтраль, выполнив поиск двух или более белых проводов, соединенных разъемом. Если единственный белый провод, входящий в электрическую коробку, подключен к выключателю, в коробке нет нейтрали. Поэтому никакие осветительные приборы не могут питаться от него.

Если проводка вашего переключателя отличается от того, что показано на рис. A , и вы не понимаете, как она подключена, соберите все обратно и откажитесь от проекта или вызовите лицензированного электрика.

Есть еще один важный тест, который вы должны выполнить при включенном питании. При выключенном выключателе освещения поднесите бесконтактный детектор напряжения к каждому из проводов, подключенных к выключателю. Обратите внимание на то, какой провод заставляет тестер загораться (

Фото 1 ). Это горячий провод, который вы подключите к «горячей» стороне нового двойного переключателя. Если вы добавляете отдельный одиночный переключатель, этот провод вы будете использовать для питания обоих переключателей. Теперь выключите питание выключателем на главном электрическом щите. Вернувшись к распределительной коробке, проверьте еще раз, чтобы убедиться, что питание отключено, и пометьте горячий провод черной изолентой.

Наконец, выполните простой расчет, чтобы увидеть, достаточно ли большой существующий распределительный щит, чтобы принять больше проводов.

После того, как вы определили, что существующая распределительная коробка будет работать для питания нового света, пришло время купить осветительную арматуру и подобрать коробку для переделки, кабель и электрические разъемы, которые вам понадобятся. Выберите светильник и выберите прямоугольную или круглую коробку для реконструкции, которая достаточно мала, чтобы ее можно было закрыть навесом светильника. Вам понадобится достаточно кабеля, чтобы добраться от коммутатора до коробки, плюс около 3 футов. Подберите кабель 14-2 или 12-2 к имеющемуся калибру провода. Проволока четырнадцатого калибра имеет толщину десятицентовой монеты, а проволока 12-го калибра — толщину пятицентовой монеты.

Вырежьте отверстие и проложите кабель

После того, как вы соберете все необходимые инструменты и материалы, вам нужно будет прорезать отверстие для светильника и проложить провода. Для этого:

• Найдите стойки на стене, на которой вы собираетесь установить светильник.
• Прижмите светильник к стене между стойками, чтобы определить наиболее подходящее место, и слегка отметьте верх и низ навеса карандашом.
• Используя свои метки, отцентрируйте коробку для переделки на стене и тщательно обведите ее контур. Не забудьте указать выемки, зажимы и другие выступы на коробке для реконструкции.
• Вырезать отверстие. ( Фото 2 ).
• Выбейте одно из отверстий в верхней части распределительной коробки ( Фото 3 ) и протолкните кабель вверх через отверстие. ( Фото 4 ).
• Подготовьте модифицируемую коробку к монтажу, сняв приблизительно 12 дюймов оболочки кабеля и вставив ее через одну из точек ввода кабеля на задней части коробки. Убедитесь, что внутри коробки видно не менее 1/4 дюйма обшивки. Не забудьте оставить немного дополнительного кабеля в стене, чтобы иметь некоторую гибкость при подключении коммутатора ( Фото 5 ).
• Наконец, установите коробку для переделки в созданное вами отверстие и затяните зажимы.

Соединение светильника и выключателя

Теперь нам нужно соединить светильник и выключатель. Фото 6 иллюстрирует правильное подключение осветительного прибора, а Фото 7 иллюстрирует правильное подключение выключателя.

• Начните с крепления ремня крепления к коробке.
• Зачистите концы проводов и подсоедините их к приспособлению.
• У коммутатора отрежьте кабель на расстоянии около 12 дюймов от коробки. Снимите 8-дюймовую оболочку с проводов и протолкните кабель через выбивное отверстие, оставив 1/4-дюймовую или более оболочки видимой внутри коробки.
• Обрежьте черный и белый провода до той же длины, что и провода, к которым они будут подключаться. Затем зачистите концы проводов.
• Подсоедините белые нейтральные провода к разъему, как показано на рисунке A . Подсоедините горячий провод к той стороне двойного переключателя, которая имеет «перемычку» между клеммами ( Фото 7 ).

Завершите проект, установив светильник, прикрутив выключатель к коробке и установив накладку.

Что делать, если вам нужно порыбачить?

Мы показываем, как провести кабель через то же пространство для шпилек, где находится переключатель. Разместить свет в соседнем пространстве для стоек сложнее.

Рисунок A: Схема подключения выключателя освещения

Семейный мастер на все руки

Используйте двойной выключатель для питания двух разных приборов. Существующая коробка должна содержать нейтральную линию, не подключенную к коммутатору.

Проект шаг за шагом (7)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты «Сделай сам» как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 20 июня 2017 г.

Похожие проекты

Как установить потолочный светильник

Ничто так не портит званый обед, как люстра в макаронах или внезапное отключение электроэнергии. Вот как безопасно и надежно повесить светильники.

Время

Полный день

Сложность

Новичок

Стоимость

Менее $20

Введение

Превратите унылую комнату в ослепительную с новым верхним светильником. Вот как правильно и безопасно установить это новое приспособление, используя профессиональные методы установки. Даже если вы никогда раньше не занимались электрическим проектом, вы можете установить потолочный светильник, следуя советам и фотографиям в этой статье.

Требуется инструменты

• 4-в-1 отвертка
• Плозослойки иглы
. 10-32 Винт заземления
• Электрическая коробка
• Изолента
• Световая текстура
• Проволочные гайки

Как повесить потолочный светильник Обзор проекта

Установка нового светильника — отличный способ мгновенно превратить унылую комнату в ослепительную. Световые шоу-румы и каталоги предлагают широкий выбор светильников, чтобы соблазнить вас. И хотя набор деталей, входящих в комплект некоторых светильников, может показаться устрашающим, электрические соединения достаточно просты даже для новичка.

Но неправильные методы установки могут привести к потенциально смертельному поражению электрическим током или возгоранию. В этой статье мы поможем вам выбрать приспособление, которое будет надежно установлено на вашей электрической коробке, а затем покажем вам лучшие методы проверки заземления и подключения проводов. Мы даже включили фотографии двух наиболее распространенных систем крепления, чтобы помочь вам разобраться во всех этих маленьких деталях.

Температурный диапазон существующих проводов влияет на то, какой тип светильника вы можете установить. Прежде чем отправиться за покупками, прочитайте больше.

Вот несколько способов обновить осветительные приборы, чтобы они стали более эффективными и экологичными.

Проект шаг за шагом (9)

Шаг 2

Убедитесь, что питание отключено

Семейный мастер на все руки

Проверьте провода, чтобы убедиться, что питание отключено. Поднесите кончик бесконтактного детектора напряжения к каждому проводу, чтобы убедиться, что питание всех проводов в коробке отключено (убедитесь, что выключатель освещения включен). Если тестер загорается, выключите автоматические выключатели или ослабьте предохранители по одному, пока индикатор тестера не погаснет. Отсоедините провода от светильника. Оставьте другие провода подключенными и спрятанными в электрическую коробку.

В это трудно поверить, но многие светильники, продаваемые в настоящее время в домашних центрах и салонах освещения, не могут быть безопасно установлены в большинстве домов, проводка которых проводилась до 1985 года. провод, рассчитанный на температуру не менее 90 градусов по Цельсию». Причина проста: светильники с такой маркировкой выделяют достаточно тепла, чтобы повредить изоляцию старых проводов и создать опасность возгорания. Провода, изготовленные после 1985 года, должны иметь покрытие, способное выдерживать более высокие температуры.

Если вы знаете, что ваша проводка была проложена до 1985 года, не используйте светильники, требующие питающих проводов с 90-градусным номиналом. Чтобы убедиться, что у вас есть провод питания с 90-градусным номиналом, посмотрите на оболочку кабеля или изоляцию провода. Если у вас есть кабель с пластиковой оболочкой (часто называемый Romex), ищите буквы NM-B или UF-B, напечатанные на пластиковой оболочке. Если ваша проводка проходит через кабелепровод, найдите на изоляции провода буквы THHN или THWN-2. Если вы все еще не уверены, либо вызовите электрика, либо выберите прибор, на котором не указано требование к температуре питающего провода.

Проверьте электрическую коробку на мощность и прочность

Для тяжелых светильников требуются прочные коробки

Если вы выберете тяжелый светильник (тот, который мы купили весом в 25 фунтов), проверьте электрическую коробку, чтобы убедиться, что она поддерживать вес. Национальный электротехнический кодекс (NEC) позволяет вам подвешивать до 50 фунтов. из любой электрической коробки с резьбой для установки крепежных винтов № 8-32 для крепления поперечины (см. «Монтаж с помощью винтов и колпачковых гаек» и «Монтаж с помощью трубы с резьбой» в разделе «Дополнительная информация» ниже). Сюда входят почти все типы потолочных коробов.

В практических целях убедитесь, что электрическая коробка надежно закреплена на прочном каркасе, прежде чем вешать на нее новый светильник. Если ваш светильник весит более 50 фунтов, его необходимо поддерживать независимо от электрической коробки. Простое решение — установить коробку для крепления вентилятора (доступную в домашних центрах и хозяйственных магазинах), которая предназначена для установки без вырезания дополнительных отверстий в потолке. Проверьте этикетку, чтобы убедиться, что коробка рассчитана на нагрузку более 35 фунтов.

Большинство потолочных коробок достаточно велики: NEC определяет, сколько проводов и зажимов можно безопасно поместить в электрическую коробку. Типичный размер от 1-1/2 до 2 дюймов. глубокие восьмиугольные или круглые потолочные ящики довольно велики, и переполненность редко бывает проблемой. Тем не менее, вы должны выполнить расчеты, чтобы быть уверенным. См. раздел «Расчет размеров коробки». Но если вы встретите круглую коробку глубиной всего 1/2 дюйма, замените ее. Опять же, самый простой способ установить новую электрическую коробку в существующем потолке — это использовать специальную скобу для вентилятора и коробку, предназначенные для модернизации.
