Как провести розетку от распределительной коробки, как подключить провода

Все кабеля идущие из электро щитов в стенах или коробах в полу или по чердаку приходят в распределительные коробки , где они скручиваются , спаиваются либо свариваются либо соединяются зажимами.В этой статье я хочу показать как соединить самые распространённые  соединения , это соединение однаклавишного , двухклавишного , проходного выключателя.

И так проложив кабеля в месте соединения монтируются потайные либо накладные распределительные коробки заведя в них окончания кабелей, потайные обмазываются гипсом или клеем , накладные на 2 дюбель гвоздя , после снимается верхняя изоляция окончаний , обрезаются лишняя длина провода , зачищается около 3-4 см для скрутки провода , и в конце скручиваются , изолируются  СИЗ-ой , улаживаем соединения разводя по разным углам коробки.

Способы расключения распредкоробки

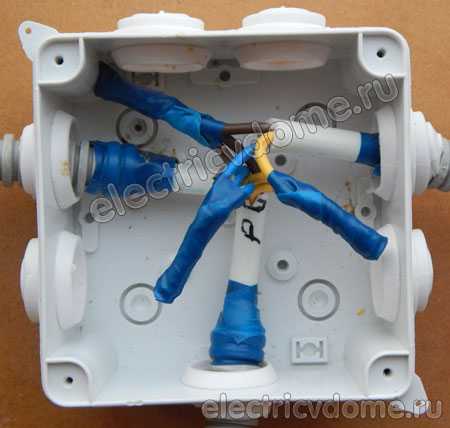

Схемы подключения, расключения кабелей в распределительной коробке

Соединить провода в распределительной коробке которые подпитывают только розетки легче всего достаточно скрутить все кабеля по цветам , а вот если подключён хотя бы один выключатель схема усложняется.

Пример соединения распред. коробки с одним однаоклавишным выключателем

Соединения однооклавишого выключателя

двухклавишный выключатель и розетка

  • должно получится 4 спайки

Монтажа распаечной коробки: Видео

Похожие статьи:

Как подключить выключатель от розетки своими руками

Подключаем выключатель от розетки

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем.

В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен.

Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя.

К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение.

Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

  • Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле.

    Подробная схема подключения розетки

    где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.

  • Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности ).

Сводная таблица выбора сечения проводников по номинальному току

Обратите внимание!

В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода или 2,5 мм 2 для алюминиевого.

  • Еще один аспект, который следует учесть при выборе провода — это способ его прокладки.

    Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм 2 соответственно для медного и алюминиевого провода.

  • Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм 2 соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель.

Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

  • В первую очередь, выбираем выключатель по номинальному току.

    При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А.

    Можно найти и более мощные выключатели, но они встречаются редко.

  • Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой.

    Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

На фото представлены различные виды выключателей

  • Также наша инструкция советует учитывать и место установки выключателя.

    Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель.

Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней.

Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней.

Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

  • Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
  • На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы.

    Если же у вас не предусмотрено разделение на группы, то придётся снять напряжение со всей квартиры.

  • На следующем этапе вскрываем розетку, к которой предстоит подключение. и проверяем отсутствие напряжения.
  • Если разводка в вашей квартире или доме выполнена в соответствии с п.1.1.29 ПУЭ, то голубой провод — это нулевой провод, желто-зеленый — это защитный провод, и третий провод — фазный.

    Если цветовое обозначение у вас не выполнено, то кратковременно подаем напряжение для определения проводов.

  • Теперь подключаем к фазному контакту розетки провод, который вторым концом крепим на вводе выключателя. На вывод выключателя подключаем провод, который подключен непосредственно к светильнику.

Схема подключения фазного и нулевого провода от розетки

Обратите внимание!

Если используется двух- или трехклавишный выключатель, то от выводов выключателя провода подключаются к соответствующим светильникам. В остальном схема подключения идентична.

  • К нулевому контакту розетки крепим провод, который вторым концом крепиться к выводу светильника. Также подключаем и защитный провод к соответствующему контакту светильника.
  • На этом наше подключение окончено.

    Теперь можно уложить провода, заизолировать токоведущие части и подать напряжение для испытания нашей схемы.

Подключение от розетки только фазного провода

Так как в выключателе размыкается только фазный провод, то иногда значительно проще взять от розетки только фазный провод.

Нулевой же провод проще подключить непосредственно в ближайшей к светильнику распределительной коробке.

Благодаря этому вы не только сэкономите провода, но и во многом облегчите себе задачу прокладки провода.

  • Перед тем, как от розетки провести выключатель, как и в первом варианте, следует снять напряжение с розетки.

    Кроме того, нам следует снять напряжение со всех проводов, проходящих в распределительной коробке, в которой предстоит подключать нулевой провод.

  • Теперь вскрываем розетку и проверяем отсутствие напряжение. К фазному выводу розетки крепим провод, который так же подключается к вводу выключателя. А провод с вывода выключателя подключаем непосредственно к светильнику.
  • Теперь вскрываем распределительную коробку.

    Определяем нулевой провод. Возможно это будет даже целая шинка с нулевыми проводами. Подключаем к ней провод, который затем подключаем к светильнику. Таким же способом подключаем защитный провод к соответствующим контактам в светильнике и в распределительной коробке.

  • После укладки и изоляции проводов можно подать напряжение и испытать работоспособность нашей схемы.

Схема подключение выключателя от розетки только фазным проводом

Обратите внимание!

В связи с тем, что для нормальной работы выключателя необходим только один фазный провод, вопрос: как вывести розетку от выключателя, — имеет однозначный ответ – никак. К сожалению, от выключателя розетку подключить нельзя.

Возможно только подключить фазный провод, а нулевой вести от распредкоробки. Но этот вариант не самый оптимальный. Ведь зачастую ток на розетке значительно выше, чем на сети освещения, и провод малого сечения сети освещения при подключении к нему еще и розетки просто перегорит.

Здравствуйте, уважаемые посетители.

На нашем сайте sesaga.ru будет собрана информация по решению безвыходных, на первый взгляд, ситуациях, которые возникают у Вас, или могут возникнуть, в домашней повседневной жизни.
Вся информация состоит из практических советов и примеров по возможным решениям того или иного вопроса в домашних условиях своими руками.
Развиваться мы будем постепенно, поэтому новые разделы или рубрики будут появляться по мере написания материалов.
Желаем удачи!

О разделах:

Радио для дома — посвящен радиолюбительству.

Совет 1: Как от одной розетки подключить еще одну

Здесь будут собраны наиболее интересные и практичные схемы устройств для дома. Планируется цикл статей об основах электроники для начинающих радиолюбителей.

Электрика — даны подробные монтажные и принципиальные схемы касающиеся электротехники.

Вы поймете, что есть моменты, когда необязательно вызывать электрика. Можно большинство вопросов решить самому.

Спутник – рассказывается о принципе работы и настройки спутникового телевидения и интернета

Компьютер – Вы узнаете, что это не такой уж страшный зверь, и что с ним всегда можно совладать.

Ремонтируем сами – даны наглядные примеры по ремонту предметов обихода: пульт ДУ, мышь, утюг, стул и т.д.

Разное – большой раздел охватывающий широкую тематику.

Это и увлечения, хобби, полезные советы и т.д.

Полезные мелочи – в этом разделе Вы найдете полезные советы, которые смогут Вам помочь в решении бытовых проблем.

Домашнему геймеру – раздел целиком посвящен компьютерным играм, и всему, что с ними связано.

Работы читателей – в разделе будут публиковаться статьи, работы, рецепты, игры, советы читателей, связанные с тематикой домашнего быта.

Уважаемые посетители!
На сайте выложена моя первая книга об электрических конденсаторах, посвященная начинающим радиолюбителям.

Приобретя эту книгу, Вы ответите практически на все вопросы, связанные с конденсаторами, возникающие на первом этапе занятий радиолюбительством.

Уважаемые посетители!
На сайте выложена моя вторая книга, посвященная магнитным пускателям.

Приобретя эту книгу, Вам больше не придется искать информацию о магнитных пускателях.

Все, что требуется для их обслуживания и эксплуатации, Вы найдете в этой книге.

Уважаемые посетители!
Вышел третий ролик к статье Как решать судоку.

В ролике показывается, как решать сложный судоку.

Уважаемые посетители!
Вышел ролик к статье Устройство, схема и подключение промежуточного реле. Ролик дополняет обе части статьи.

Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями.

Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки.

В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя.

Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц.

Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки.

К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления.

Как соединить провода в распределительной коробке

Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

Теперь рассмотрим подключение обычного одноклавишного выключателя.

Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»?

Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам.

Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль).

Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Узнайте больше о подключении розеток

Почему так редко используется последовательное подключение?

Если вы задумались, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:

  • Напряжение в собранной цепи повышается от первой розетки к последующим.

    А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.

  • Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.

Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т.

д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.

Чем лучше параллельное подключение?

Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.

Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук.

Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.

Как подключить выключатель и розетку?

Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:

  1. От распред.

    коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.

  2. Далее от розетки фазу зажимаем в клеммы выключателя.
  3. От выключателя фазу тянем до светильника и так их подключаем.
  4. От распред. коробки к светильникам прокладываем ноль и землю.

И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:

  1. От розетки фаза проводится через выключатель и подключается к светильникам.
  2. Ноль и земля для светильников тянутся так же от розетки.

Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная.

Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:

  • На лестничной площадке всегда есть распределительный щиток, с заземлением.

    Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.

  • Выполнение так называемого «зануления».

    Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

Как соединить розетку с проводами?

В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см.

Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.

Есть еще один вариант крепления проводов к розетке.

Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.

Как подсоединить тройной выключатель?

Тройная розетка подключается параллельным или последовательным способом, они описаны выше.

Тройной выключатель можно подсоединить также двумя способами:

  1. От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
  2. От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш.

    Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.

Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.

Как подключить двойную розетку, если разводка сделана для одинарной?

Для работы понадобится двойная розетка с двойным же подрозетником, отрезок трехжильного кабеля (ок.

25 см) и инструменты для резки и зачистки проводов. Подключение производится так:

  • В левое гнездо подрозетника вытягиваем провода.
  • Отрезаем кусок кабеля, с обоих концов зачищаем жилы.
  • Вкладываем кабель в подрозетник так, чтобы его концы выходили из обоих гнезд.
  • В левом гнезде скручиваем попарно жилы проводки с жилами кабеля – фаза с фазой, ноль с нолем и т. д.

Далее делаем соединение проводов с розетками, обычным порядком.

Еще вопросы по вашей теме:

Оставить комментарий

Словарь строителя :: Вопросы по ремонту :: Калькуляторы :: Спецтехника :: Разное

2006 — 2017 © пользовательское соглашение :: связь с администрацией сайта [email protected]

Подключение электрической розетки

Во время ремонта подключение розеток производят после того как будут сделаны все работы подготовительного плана:

  1. — проложен провод;
  2. — выбрано место установки;
  3. — установлены подрозеточные коробки;
  4. — выбраны розетки с необходимым уровнем защиты IP.

Когда все эти работы будут сделаны можно приступать непосредственно к установке. Как известно розетки бывают открытого и скрытого типа.

В этой статье рассмотрен пример подключения розеток скрытого типа.

Подключение розетки в несколько этапов

1. Отключаем автомат. Подключение розетки — работа не сложная, однако не стоит пренебрегать такими вещами как электробезопасность.

Схема подключения одноклавишного выключателя

Для этого необходимо снять напряжение с подключаемой розетки. Сделать это можно отключив автоматические выключатели на вводе или выкрутив пробки ( при их использовании).

2. Проверяем отсутствие напряжения. Перед тем как откручивать крышку и прикасаться руками к оголенным проводом и контактам необходимо окончательно убедится в отсутствии напряжения.

Сделать это можно обычным указателем напряжения, индикатором или мультиметром.

Если вы решили заменить розетку на новую то сначала нужно демонтировать старую.

Для этого снимаем крышку, откручиваем винты прижимающих «лапок». Когда прижимающие «лапки» перестанут удерживать розетку, вытягиваем ее с коробки и аккуратно откручиваем питающие провода.

3. Зачищаем провод. Перед подключением розетки необходимо подготовить торчащий из подрозетника провод. Если проложенный провод или кабель с двойной изоляцией (типа ПВС, ШВВП, ВВГ) то с него снимают 15 – 20 см внешней изоляции. После этого он становится более гибким для подключения.

Если провожен сдвоенный провод с одинарной изоляцией (типа ППВ) то можно на 5 – 10 см отделить жилы друг от друга.

Подключаем новую розетку. Сначала нужно подсоединить питающий провод к контактам. Для этого примерно на 5 – 10 мм снимается изоляция с токопроводящих жил провода. Оголенная часть провода заводится в клемму для подключения и надежно затягивается винтом.

При затягивании винта не нужно оказывать чрезмерных усилий, иначе можно передавить провод.

Существует «хорошее» и «надежное» подключение проводов.

При хорошем подключении зачищенные провода заводятся в клеммы и затягиваются.

При надежном подключении зачищенные провода сгибаются в кольцо диаметром 4 – 5 мм.

Такой способ подключения контактов хоть и занимает больше времени, однако имеет несколько преимуществ:

  • — во-первых, соединение более надежно;
  • — во-вторых, при таком соединении площадь соприкосновения токопроводящего контакта с проводом будет больше, следовательно, контакт меньше будет нагреваться.

Если провод многожильный, то перед подсоединением его лучше залудить припоем.

Если производится подключение розеток с заземлением, заземляющий провод подсоединяется к соответствующей клемме – «клемма заземления».

Эта клемма соединяется с заземляющими усиками. Перед подключением заземляющей жилы провода необходимо убедится, что именно эта жила является заземляющей.

Установка розетки в подрозетник. После присоединения всех питающих проводов нужно установить рабочую часть розетки в подрозетник. Устанавливать ее нужно ровно без перекосов на одном уровне со стеной.

Питающие провода при этом аккуратно скрывают в подрозетнике.

Когда розетка будет выставлена ее необходимо надежно закрепить в этом положении. Для этого на ней имеются специальные прижимающие «лапки» с винтами. Закручивая эти винты, «лапки» раздвигаются, тем самым фиксируют розетку.

В розетках нового образца прижимающие «лапки» не предусмотрены.

Их фиксируют с помощью винтов, которые расположены в подрозетнике.

6. Прикручиваем крышку. Когда рабочая часть розетки будет надежно установлена в подрозетнике, можно прикручивать крышку.

Как подключить двойную розетку

Рассмотрим пример подключения двойной розетки двух типов:

  • — стационарная двойная;
  • — собранная двойная.

Стационарная двойная розетка

Для подключения двойной розетки в ней предусмотрены контакты с зажимами.

Часто бывает, что двойная розетка не имеет верх или низ. То есть контакты для подсоединения к ней проводов расположены как сверху, так и снизу – две пары контактов.

Исходя из этого, можно сделать вывод, что подключить двойную розетку можно«правильно» и «не правильно».

Правильное заключается в подключении питающих проводов к разным токопроводящим пластинкам.

Не правильное когда два питающих провода фазу и нуль подсоединяют к одной токопроводящей пластинке.

Такое подсоединение крайне опасно, так как при включении автомата произойдет короткое замыкание, и возможно повреждение электропроводки.

Собранная двойная розетка

Под понятием собранная двойная, имеется ввиду расположенных рядом двух и более одинарных розеток.

Что делать если необходимо подключение двух розеток но питающий провод подведен только к одному подрозетнику?

Для этого нужно сделать перемычку, перебросить кусок провода из первой коробки во вторую и подсоединить все эти провода параллельно между собой.

stroitel12.ru

Схема подключения проводов в распределительной коробке: рассмотрим подробно

Выполняем монтаж в распределительной коробке

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

Расположение распределительных коробок в квартире

 Итак:

  • Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
  • Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
  • Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
  • Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

На фото проходная распределительная коробка с подключением розетки

Итак:

  • В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь голубой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

  • Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
  • Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

 Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке

  • Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
  • Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

  • Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна.  И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Подключение двухклавишного выключателя

 Итак:

  • Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
  • Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
  • Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
  • Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
  • Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

Схема подключения выключателя от розетки

  • Прежде всего по методике, описанной выше, подключаем розетку.
  • Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
  • Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
  • Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
  • Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Вывод

Как видите, все виды подключения в распределительной коробке вполне можно выполнить своими руками. Главное быть внимательным и не перепутать фазные, нулевые и защитные провода. Самым простым способом для этого является соблюдение рекомендаций ПУЭ. Ведь цветовое обозначение не даст вам скрутить вместе провода разных цветов. А это практически стопроцентная гарантия правильности вашей схемы.

elektrik-a.su

Как подключить провода в распределительной коробке своими руками

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

  • Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

  • На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

  • Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

  • Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод.  Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

  • Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

  • В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
  • Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
  • Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

  • Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
  • Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
  • Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
  • Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

  • Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
  • Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
  • Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
  • Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

  • В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
  • При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Вывод

Как и электрическая распределительная коробка соединение проводов на любых других участках должно отвечать высоким требованиям. Поэтому не стоит пренебрегать нормами ПУЭ к данному вопросу. Ведь лучше выполнить качественное соединение еще на этапе монтажа, чем потом искать проблему в уже действующей электрической сети.

elektrik-a.su

Как из розетки сделать распределительную коробку. Монтаж распределительной коробки

Не так уж много найдется людей, которые не знают, что такое распределительная коробка. Тем не менее не лишним будет напомнить, что это – пластиковый контейнер круглой или прямоугольной формы с крышкой и отверстиями по бокам, предназначенный для коммутации (соединения) электрических проводов.

Чтобы обеспечить все энергопотребляющие приборы квартиры или дома (лампочки, светильники, стиральные машины, телевизоры, компьютеры и пр.) электричеством, необходимо развести провода от распределительного щитка к точкам потребления – розеткам и выключателям.

Делать это нужно таким образом, чтобы обеспечивалось равномерное распределение электроэнергии по всем помещениям.

Для этого электропроводку разделяют на отдельные магистрали. Для каждого помещения прокладываются свои питающие провода, к которым подключаются все имеющиеся в помещении энергопотребители.

В определенных узловых точках провода соединяются между собой. В таких точках и устанавливаются распределительные коробки, внутри которых располагают соединения.

Основная цель распределительных коробок
– обеспечение пожарной безопасности. Места соединения проводов – самые опасные с точки зрения возникновения пожара. Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Распределительная коробка
изолирует место соединения от горючих материалов стены, исключая опасность возгорания. Кроме этой главной цели есть и второстепенная. Скрутки проводов, не спрятанные в коробку, выглядят не очень эстетично.

По типу исполнения распределительные коробки бывают внутренними, предназначенными для заделки в стену (для соединения скрытой проводки), и накладными, устанавливаемыми на стену (для открытой проводки).

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы , чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок
. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

На это можно ответить только одно. Правильное, профессионально выполненное абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Где и как устанавливать распределительные коробки?

Распределительные коробки устанавливают
на расстоянии 10-30 см от потолка – в зависимости от высоты последнего.

При скрытой проводке коробки заделываются в стену , – таким образом, чтобы верх их крышек был заподлицо с поверхностью стены. При открытой проводке коробки устанавливаются без заделки в стену на ее поверхность.

ПУЭ (правила устройства электроустановок) требуют, чтобы был обеспечен доступ к крышке коробки – для проведения ревизии при необходимости. При накладном способе установки это требование выполняется автоматически.

При установке внутрь стены нужно позаботиться о двух вещах. Во-первых, необходимо, чтобы место расположения коробки было известно, и был обеспечен доступ к ней, а во-вторых – чтобы не страдала эстетичность помещения. Первое требование важнее, его необходимо соблюсти в любом случае.

Второе – субъективное, зависящее от вкуса хозяина. Эстетичность можно обеспечить разными способами. При наклейке обоев аккуратно обрезать их вокруг крышки, оставив на месте. Это даст возможность видеть место расположения коробки и одновременно сделать его практически не отличающимся от соседних мест.

При ином способе оформления стен нужно позаботиться о том, чтоб поверхность крышки была одного цвета со стеной, и чтобы можно было снять крышку, не разрушая стену в этом месте.

При устройстве натяжных потолков для доступа к коробкам (если они оказываются скрытыми за поверхностью потолка) необходимо установить маленькие люки.

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

Если из всех способов выбирать тот, который является лучшим по критерию технологичность + надежность, то таким можно считать скручивание проводов
с последующей пайкой (сваркой). Применение зажимов тоже технологичен, но оно не обеспечивает той контактной площади, которую обеспечивает скручивание с пайкой.

Некоторые ограничиваются вообще одной скруткой. Если она выполнена качественно, то обеспечивает площадь контакта не меньше, чем опрессовка или использование зажимов, Но все же скрутку без пайки нельзя считать абсолютно надежной.

После соединения проводов
их необходимо хорошо заизолировать с помощью изоленты, и разместить места контактов в распредкоробке таким образом, чтобы они не контактировали друг с другом.

Когда работа будет завершена, можно проверить ее качество, включив на некоторое время какой-то энергоемкий прибор и проверив все распредкоробки на наличие нагрева мест соединений.

Если обнаружится, что какое-то соединение греется, значит, площадь контакта в нем недостаточна, и его нужно переделать.

Сегодня мы поговорим о том, как выполняется установка распределительной коробки в бетон. Электрическая распредкоробка представляет собой небольшую емкость из пластика либо металла, в которой соединяются все группы проводников определенного помещения.

Назначения данного изделия следующие:

  1. Предоставление возможности ремонта и обслуживания домашней электросети. К примеру, если соединение вводных проводов в комнату с розеточной группой выйдет из строя, можно запросто отремонтировать проблемное место.
  2. Возможность присоединения к комнатной электропроводке новых линий. Если Вы решили , не нужно будет тянуть еще один кабель от главного щитка, а достаточно лишь создать новую трассу от распределительной коробки.
  3. Обеспечение равномерного распределения электрической энергии по всему помещению путем создания нескольких основных магистралей электросети, соединяющихся в единое целое.

Как Вы видите, данное изделие играет важную роль при либо другом помещении.


Конструкция

Конструкция довольно простая и состоит из емкости с крышкой, а также вводных отверстий – уплотнителей (если емкость наружного типа установки). На фото подробно представлены составляющие части распредкоробки скрытого и наружного вида:

Как Вы видите, изделия отличаются друг от друга, но все же выполняют одну и ту же функцию.

Обращаем Ваше внимание на то, что у распределительной коробки для скрытой проводки по бокам могут быть установлены лапки с пружинками. Их предназначение – дополнительная фиксация, если осуществляет

electrmaster.ru

Как подключить розетку от распределительной коробки. Монтаж распределительной коробки. Как подключить розетку от распредкоробки

Как подключить розетку от распределительной коробки

Как подключить провода в распределительной коробке правильно

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.
Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

  • Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

  • На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

  • Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

  • Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод.  Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

  • Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

  • В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
  • Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
  • Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

  • Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
  • Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
  • Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
  • Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.
Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

  • Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
  • Кон

etkfaza.ru

Как подключить провода в распределительной коробке правильно. Как подключить розетку от распредкоробки

Как провести розетку от распределительной коробки, как подключить провода

Все кабеля идущие из электро щитов в стенах или коробах в полу или по чердаку приходят в распределительные коробки , где они скручиваются , спаиваются либо свариваются либо соединяются зажимами.В этой статье я хочу показать как соединить самые распространённые  соединения , это соединение однаклавишного , двухклавишного , проходного выключателя.

И так проложив кабеля в месте соединения монтируются потайные либо накладные распределительные коробки заведя в них окончания кабелей, потайные обмазываются гипсом или клеем , накладные на 2 дюбель гвоздя , после снимается верхняя изоляция окончаний , обрезаются лишняя длина провода , зачищается около 3-4 см для скрутки провода , и в конце скручиваются , изолируются  СИЗ-ой , улаживаем соединения разводя по разным углам коробки.

Способы расключения распредкоробки

Схемы подключения, расключения кабелей в распределительной коробке

Соединить провода в распределительной коробке которые подпитывают только розетки легче всего достаточно скрутить все кабеля по цветам , а вот если подключён хотя бы один выключатель схема усложняется.

Пример соединения распред. коробки с одним однаоклавишным выключателем

Соединения однооклавишого выключателя

двухклавишный выключатель и розетка

  • должно получится 4 спайки
Монтажа распаечной коробки: Видео
Похожие статьи:

Как подключить выключатель от розетки своими руками

Подключаем выключатель от розетки

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем.

В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен.

Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя.

К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение.

Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

  • Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле.
    Подробная схема подключения розетки

    где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.

  • Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности ).

Сводная таблица выбора сечения проводников по номинальному току

Обратите внимание!

В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода или 2,5 мм 2 для алюминиевого.

  • Еще один аспект, который следует учесть при выборе провода — это способ его прокладки.

    Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минима

les66.ru

Как подключить розетку от распределительной коробки. Монтаж распределительной коробки

Распределительная коробка – это электротехническое изделие, внутри которого соединяются между собой жилы кабелей. Только при помощи ее можно правильно соединить розетку, выключатель или светильник с источником питания. Она также служит для защиты соединений от

попадания пыли, влаги, посторонних предметов и для предотвращения случайного прикосновения к ним.

Коробки бывают наружной (открытой) и внутренней (скрытой) установки. Наружные предназначены для соединения кабелей, проложенных открыто: в гофре, металлорукаве или пластиковых кабель-каналах. Для ввода гофры внутрь они оборудуются резиновыми сальниками, позволяющими обеспечить требуемую герметичность.

Уплотнительные сальники для распределительной коробки со степенью защиты IP68

Коробки, используемые совместно с кабель-каналами, не имеют четко обозначенных мест для ввода кабелей внутрь. Их пропиливают при монтаже самостоятельно, в некоторых моделях для облегчения этой процедуры в нескольких местах корпус выполняется более тонким.

Коробки для внутренней установки замуровываются в стены. Внутри выполняется монтаж кабелей скрытой проводки. Для их ввода внутрь предусматриваются места с более тонкой стенкой корпуса, обычно – круглой формы. При монтаже корпус проламывается в нужных местах, внутрь коробки вводятся кабели, а образовавшиеся свободные места в проемах между ними и корпусом коробки закрываются штукатуркой.

Все коробки снабжаются съемными крышками, через которые обеспечивается доступ к соединениям. Иногда внутри них находятся стационарно установленные клеммники для подключения жил кабелей.

Выбор места под монтаж коробки

При монтаже электропроводки своими руками необходимо прокладывать ее параллельно или перпендикулярно поверхностям пола и потолка. Расстояние от потолка до прокладываемых кабелей должно быть равно 20-30 см. Коробки, питающие выключатель или розетку, желательно располагать над ними. Делается это для того, чтобы коробку можно было без труда найти. Чтобы не портить дизайн помещений, их обычно замуровывают вровень с поверхностью стен, а затем заклеивают обоями. Коробка, питающая розетку и находящаяся над ней, при необходимости будет найдена быстрее, чем расположенная произвольно.

Можно выполнить монтаж коробок над подвесными или натяжными потолками, но тогда необходимо обязательно обеспечить к ним доступ для возможного последующего ремонта. Ведь контактные соединения являются слабым местом электропроводки и со временем могут ослабнуть или вовсе сгореть. Для ремонта потребуется вскрывать потолок. Этот процесс приведет к необоснованным материальным затратам, а если место установки коробки неизвестно – к очень большим. То же самое относится и к расположению коробки, скрытой в стене. Она не должна быть закрыта слоем штукатурки. Чтобы открыть крышку, максимум, что допускается сделать – срезать обои напротив нее. Их можно потом наклеить на место или воспользоваться лоскутком из остатков, неизбежно появляющихся после оклейки.

Для доступа к коробкам, расположенным над подвесным потолком, на его поверхности встраиваются вентиляционные лючки.

Расположение коробок наружной установки определяется, в основном, дизайном и экономией длины кабелей. Для этого их тоже устанавливают напротив выключателей, розеток и светильников. Но и здесь не следует выполнять их монтаж в труднодоступных местах, чтобы не усложнять себе работу.

При установке коробок на улице своими руками нужно выбирать изделия со степенью защиты не ниже IP44.

Распределительная коробка со степенью защиты IP44

Но для гарантированной защиты от проникновения атмосферных осадков лучше выполнять их монтаж под козырьками, крышами, навесами. Но степень защиты коробок, устанавливаемых на улице, нельзя ухудшать, даже если дождь и снег на них никогда не попадут. Влажный воздух, проникая внутрь, приводит к образованию конденсата, ухудшающему изоляцию между соединениями или приводящему к их коррозии. В первом случае возможно короткое замыкание, во втором – окисление и нарушение контактов.

Установка распределительной коробки

Монтаж соединительных коробок в стенах можно выполнять разными способами, в зависимости от наличия инструмента. Оптимальный и наименее трудозатратный вариант – использовать насадку на перфоратор, называемую коронкой.

Она представляет собой кольцо с победитовыми или алмазными режущими кромками, по центру которого расположен бур по бетону. Бур выполняет функции центрирования коронки, а сама она вырезает из стены круглый сегмент.

Пример коронки по бетону с алмазным напылением, которая может использоваться для бурения отверстий под распределительные коробки

После засверливания на необходимую глубину, сегмент удаляют молотком и зубилом или монтажной лопаткой, устанавливаемой на перфоратор.

Существуют коронки различных диаметров под любой размер распределительной коробки

Отверстия можно выполнять и самой монтажной лопаткой, особенно под коробку прямоугольной формы или больших размеров. Предварительно по краям требуемого проема буром по бетону нужно просверлить отверстия. Участок стены между отверстиями вырубается с помощью лопатки и перфоратора, установленного в режим отбойника, либо молотком и зубилом. Вместо зубила можно использовать широкую плоскую отвертку с крепкой рукояткой. Монтаж отверстий в стенах панельного дома выполняется только перфоратором, остальные методы не принесут результатов. Одновременно производится монтаж отверстий под розетки и выключатели.

Затем прокладываются штробы, в них укладываются кабели, концы которых заводятся в коробки так, чтобы из них торчали концы длиной 10-15 см. Кабели

220vguru.ru

Подключение лампочки и розетки от распредкоробки. Как от выключателя провести розетку

Подключение выключателя от розетки — процедура хоть и не очень сложная, но зачастую помогающая решить массу проблем. В первую очередь, это касается вопросов дополнительного подключения систем освещения.

Ведь благодаря такому подключению мы можем существенно сэкономить не только на проводах, но и на количестве дополнительных работ, таких как штробление стен. Поэтому, если вы столкнулись с проблемой подключения дополнительного освещения и не хотите по-новому делать ремонт в комнате, такой вариант станет идеальным решением.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

Итак:

  • Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле, где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
  • Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. ).

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода или 2,5 мм 2 для алюминиевого.

  • Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм 2 соответственно для медного и алюминиевого провода.
  • Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм 2 соответственно для медного и алюминиевого провода.
Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

  • В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
  • Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

  • Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Подключаем выключателя от розетки

Существует два варианта как от розетки запитать выключатель. Эти способы не отличаются принципиально, и по большому счету выбор каждого из них осуществляется, исходя из расположения непосредственно светильников.

Если светильник расположен рядом с выключателем или розеткой, то целесообразно подключить «ноль» непосредственно от последней. Если же светильник достаточно удален, то в целях экономии провода и большей эстетичности нулевой провод лучше подключить в распределительной коробке.

Подключение фазного и нулевого провода от розетки

Самым простым способом как сделать выключатель от розетки является вариант запитки и фазного, и нулевого провода непосредственно с контактов последней. Такой способ будет очень удобным при расположении светильника в непосредственной близости от выключателя.

Итак:

  • Дабы сделать это своими руками, вам сначала необходимо смонтировать светильник и выключатель. Только после этого следует приступать непосредственно к подключению.
  • На первом этапе снимаем напряжение с розетки. Сделать это можно групповым автоматическим выключателем для конкретной группы. Если же у вас не предусмотрено разделение на

master-electrician.ru

les66.ru

Соединение проводов в распределительной коробке

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками.

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке

Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения.

Для лучшего понимания процесса данное мероприятие будет рассмотрено в несколько этапов: от подготовки необходимых материалов до подключения электроприборов на примере розетки, двухклавишного переключателя и лампочек. Предварительно вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

Содержание статьи

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Первый шаг

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Третий шаг

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Процесс опрессовки

Четвертый шаг

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Процесс опрессовки

Сварка

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

  • сварочный аппарат на 24В мощностью от 1 кВт;
  • флюс;
  • угольный электрод;
  • защитные средства (перчатки, маску/очки).
    Схема сварки проводов

    Схема сварки проводов

Работаем в таком порядке.

Первый шаг

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Третий шаг

Насыпаем флюс в углубление нашего электрода.

Четвертый шаг

Аппарат для сварки скруток ТС 700 2

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Важное замечание! Соединение очень надежное и долговечное, но от его использования в местах, где кабели могут сильно нагреваться, профессионалы рекомендуют воздерживаться.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

  • счистить с концов проводов примерно по 5 мм изоляции;
  • вставить провода в зажим и затянуть винтом.

Важно! Контролируйте силу зажима, чтобы не нарушить целостность жил. В особенности осторожно работайте при соединении алюминиевых проводов.

Болтовые соединения

Болтовые соединения

Болтовые соединения

Оконцевание проводов

Оконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Первый шаг

Надеваем на болт стальную шайбу.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Третий шаг

Надеваем следующую стальную шайбу.

Четвертый шаг

Надеваем колечко второго провода.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Методика использования УЗО

Сравниваем по разноплановым критериям что лучше, дифавтомат или УЗО, в нашей новой статье.

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Самозажимные соединения

Изучаем схему расключения коробки

При соединении проводов в распределительной коробке очень важно знать особенности маркировки каждого кабеля. Это позволит создать безопасное, надежное и в целом правильное соединение.

Изучаем схему расключения коробки

Изучаем схему расключения коробки. Подключение проводов с заземлением (РЕ)

Подключение проводов без заземления (РЕ)

Подключение проводов без заземления (РЕ)

Так, провода «ноля» (на схеме они синие) и кабели заземления (обозначены желтым) соединяются соответствующим образом по цветам, как продемонстрировано на изображении. При обустройстве двухпроводной электропроводки схема остается такой же, исключаются лишь провода заземления.

Более сложной является процедура распаивания фазы (обозначается черным либо красным цветом). Если через коробку проводятся только кабели для подсоединения розетки, провода фазы также соединяются вместе.

Схема в распределительной коробке, двух светильников

Схема в распределительной коробке, двух светильников

Если же из коробки идут кабели на выключатель с одной кнопкой, то провод, который уходит на переключатель, должен быть скручен со всеми проводами фазы. Тот же кабель, который отходит от переключателя, соединяется с проводом фазы, уходящим на осветительный прибор. В результате будет выполнено 4 соединения.

Схема в распределительной коробке, двух светильников и группа розеток

Схема в распределительной коробке, двух светильников и группа розеток

В случае же подключения через распределительную коробку выключателя с двумя клавишами в условиях трехпроводной электропроводки на люстру пускают кабель с четырьмя жилами. Если проводка двухпроводная, количество жил сокращается до трех, т.к. заземление исключается из схемы, как показано на рисунке.

Изучаем схему расключения коробки

Изучаем схему расключения коробки

Без учета отдельной скрутки заземлителя, в коробке создается 4 соединения. Все провода «нули» (обозначены синим) соединяются друг с другом.

Фазы розеток и питающий кабель скручиваются вместе, после чего подключаются к общему зажиму выключателя с двумя клавишами. От последнего уходят 2 отдельных провода на осветительный прибор.

Таким образом, в распайке коробки нет ничего сверхсложного. Нужно лишь разобраться в особенностях обозначения проводов и порядке их соединения. После этого можно приступать к закреплению полученных теоретических знаний на практике.

Правильное соединение проводов в распределительной коробке

Правильное соединение проводов в распределительной коробке

Порядок установки и подключения распределительной коробки

Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.

Первый этап – готовимся к работе

Подготовка рабочего места

Подготовка рабочего места

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

  • кабели 3х2,5, ВВГ;
  • кабели 2х2,5, АВВГ;
  • выключатель на 2 клавиши;
  • крепления;
  • осветительные приборы;
  • розетку;
  • круглогубцы;
  • рулетку;
  • кусачки;
  • плоскогубцы;
  • плоскую отвертку;
  • молоток.

Второй этап – делаем разметку

Разметка рабочей поверхности

Разметка рабочей поверхности

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

Начало монтажа

Начало монтажа

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Важное замечание! Проводку нужно стараться проложить так, чтобы кабели не пересекались. В случае же если пересечения неизбежны, такие места нужно изолировать особенно тщательно.

Четвертый этап – подключаем электроприборы и соединяем провода

Условная схема соединения проводов через клеммники

Условная схема соединения проводов через клеммники

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Соединение проводов

Соединение проводов

Соединение проводов

Соединение проводов

Соединение проводов

Соединение проводов

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и выключателя. Все работает исправно. Мы отлично справились с работой.

Проверка работоспособности электрического оборудования

Проверка работоспособности электрического оборудования

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Видео – Соединение проводов в распределительной коробке

stroyday.ru

Расключение без распределительных коробок

В этой статье мы поговорим с вами о распределительных коробках, нужны ли они, так ли важны они в проводке и можно ли обойтись вовсе без них. Для обеспечения соединений и ответвлений в линиях мы используем распределительные коробки. Но к ним необходимо обеспечить доступ. Как же поступить, если мы не хотим портить интерьер крышками распределительных коробок? Выход из ситуации есть всегда. О нем мы и продолжим нашу тему.

В первую очередь давайте вспомним из предыдущей статьи, что же такое распределительные коробки, какую функцию они выполняют в монтаже электропроводки. Все очень просто. В распределительной коробке мы осуществляем коммутацию кабелей. Большинство соединений и ответвлений выполняется именно в распределительных коробках, по крайней мере, в 95% случаев это делается именно в них. Допустим, в нашей комнате имеется несколько розеток: под телевизор, для рабочего стола и бытовая для пылесоса. Для того, что бы развести электропроводку по этим розеткам, расположенным в разных частях комнаты, нам необходимо сделать ответвления от питающего кабеля, идущего из щита. Приходя из щита, он может войти в розетку для телевизора, потом в розетку для рабочего стола и уже из нее попасть в бытовую розетку для пылесоса. Поступить можно по разному. Но в любом случае нам необходимо произвести расключение для того, чтобы привести питание на каждую из розеток.

Как же нам поступить в этом случае? Сначала давайте разберемся схематично, каким образом мы можем все это осуществить. Самый очевидный и простой вариант, когда мы в распределительной коробке на каждую розетку пустим свой кабель.

Чем же хорош такой способ? Распределительная коробка у нас одна, все расключения мы произвели в ней, доступ нам нужно сделать только к одной распределительной коробке. Но кабеля в данном случае уйдет самое большое количество.

Можно поступить следующим образом

В таком случае, если розетки разнесены достаточно далеко друг от друга и кабеля нам жалко, мы делаем две распределительные коробки. Но доступ уже требуется обеспечить к каждой из них. У нас теперь два места с коммутацией, а их желательно делать как можно меньше.

Оба вышеупомянутых способа имеют право на жизнь и практикуются сплошь и рядом из разных соображений. Каждый оправдывает свою работу по своему. При качественном соединении в самой распределительной коробке можно делать любым вышеописанным способом.

Главное, не следует забывать о том, что к любой распределительной коробке по правилам должен быть доступ в любое время. Не важно за шкафом она или просто на виду — доступ должен быть всегда. А если у вас их 10 на комнату, а комнат у вас 5 штук? Милые кружочки по всей квартире. На них конечно можно нарисовать смайлики и радоваться жизни, но это не самый лучший из возможных выходов. Особенно поверх дорогой и красивой венецианской штукатурки, как их не стилизуй, а все равно видно, что там в стене кто то что то спрятал.

И это мы затронули только розеточные группы, а у нас еще есть освещение, с которым тоже без коммутации ну никак не обойтись. Нам нужно подключить и люстру, и споты, и светодиодную ленту, все это из одного места, несколькими клавишами. Да и группа освещения редко заканчивается на одной комнате, значит питающий кабель двинется у нас и дальше, в соседнее помещение.

Получается что и в освещении не обойтись без коммутации проводов, а где их производить как не в предназначенной для этого распределительной коробке.

В розеточной группе мы можем поступить проще и пустить всю нашу электропроводку шлейфом через все розетки, но опять же, нормы нам это сделать позволят с некоторыми отступлениями. Все соединения должны производится качественно и в соответствии с требованиями и тут мы снова упираемся в распределительную коробку. Где как не в ней нам грамотно все это скоммутировать?

Делая проекты на электромонтаж в квартирах, я стараюсь строить электрическую сеть таким образом, чтобы коммутаций был возможный минимум. Лучшим вариантом был и остается тот, в котором их нет вообще, но он редко достижим в наше время. Растущее число потребителей диктует свои правила. Даже около журнального столика, стоящего возле кровати, многие хотят видеть не менее двух розеток и это только с одной стороны кровати. Я уже не говорю про компьютерные столы и рабочую поверхность кухни, где количество розеток в одной группе нередко переваливает за 8-10 штук. В таких условиях без распайки обойтись практически не возможно. Лучшим вариантом будет когда кабель вышел из щита и закончился розеткой, но это можно осуществить в большинстве случаев лишь в группах, питающих, например, кондиционер. Тут все просто — Кабель вышел из щита, пришел в клемную колодку кондиционера и все. Нет никаких дополнительных коммутаций. Идеально, что тут сказать. Но мы же не будем прокладывать из щита в каждую розетку свой кабель. Тогда наш щит будет претендовать на серьезную роль в интерьере. А вот такие потребители как теплый пол, кондиционер, стиральная машинка, духовой шкаф, плита, бойлер заслуживают индивидуального кабеля и автомата в щите. Но что же делать со всем остальным? Давайте разбираться. Ведь без коммутаций нам не обойтись никак.

Итак розетки. Мы можем пустить их шлейфом. Что представляет из себя подобный способ коммутации? Все очень просто, питающий кабель приходит в первую розетку, расключается в ней, потом в следующую и так до тех пор, пока не кончатся розетки в группе. Стоит все же заметить, что чем их в группе будет меньше — тем лучше. Проектируя электрическую сеть, эти моменты необходимо учитывать и найти золотую середину в количестве групп. С опытом этот процесс уже не составляет особого труда.  Итак шлейф.



Вроде бы все просто, но в тоже время есть тонкости и правила. В большинстве розеток есть по две группы контактов: фаза вход, фаза выход, N вход, N выход и PE вход, PE выход. Казалось бы все просто и мы можем смело расключать наши розетки, используя имеющиеся контакты. Но! Согласно пункту 1.7.144 правил устройства электроустановок для PE (заземляющей жилы) мы должны сделать отдельное ответвление. Это значит, что мы не сможем просто воткнуть PE (заземляющую жилу) в вход и выход. Жила PE должна быть неразрывной на всем протяжении нашего кабеля. Если она коммутируется, то либо не разборным способом, либо так, чтобы разобрать можно было только со спец инструментом. К чему такие предосторожности? PE — защитный проводник, он защищает нас от поражения опасным напряжением, которое в случае неисправности может появится на корпусе прибора (розетки, щита и т.д.) Каждый проводник PE должен и обязан подключаться строго индивидуально. Каждый проводник под отдельный болтик или зажим. В том случае, если проводник PE будет подключен не качественно — может произойти его разрыв и весь смысл от этого проводника пропадает. Устройства, подключенные после оборванного проводника PE уже не находятся под защитой УЗО и могут поразить вас электрическим током. Именно поэтому расключение проводника PE должно быть выполнено самым тщательным образом.

На просторах нашего необъятного интернета можно встретить большое количество споров по поводу того, как производить подобные соединения. Есть теоретики, есть практики, есть те кто просто молчат, молчат потому, что нечего сказать или сказанное может их сильно понизить в ранге… Что таить, многие электрики закрывают глаза на такие моменты и производят монтаж как придется. Но это на их совести.

Как же правильно поступить? До определенного момента я считал, что если мы подключаем качественные электроустановочные изделия, в том числе и розетки, то мы вроде как можем использовать клеммную колодку самих розеток и не заморачиваться с дополнительными расключениями. Почему так думал? Клеммная группа сделана на заводе, производитель известный, качество изделий на высоте и значит сама розетка рассчитана на подобный способ расключения. Но не каждый заказчик приобретал розетки, качество которых не оставляло тени сомнения. Поэтому приходилось искать различные способы того, как произвести монтаж с максимальным качеством. Вариантов с одной стороны тьма, особенно если посмотреть на то, как извращаются коллеги по цеху. Что только не придумывают для того, чтобы сделать PE неразрывным, как только не стараются. В итоге процесс становится больше похожим не на электромонтаж, а на танцы с бубном. Смотрел я смотрел на все эти шаманства и подумал, что лучшим способом будет просто перенять отработанный способ расключения в распределительных коробках. Преследовалась в конце концов одна цель — избавиться от распределительных коробок. Значит просто переносим их в подрозетники и вуаля. Заказчики довольны и твоя душа спокойна за качественно выполненный электромонтаж. В последнее время распределительные коробки в квартирах мы почти не используем.

Что же за способ расключения, который плавно перебрался даже на качественные, казалось бы, розетки. Ведь можно было расключать и так. Но пусть все будет одинаково, одинаково надежно. В конечном итоге за продукцию отвечает производитель, а за качество произведенных работ отвечает электромонтажник. Зоны ответственности на этом разделены и мы идем своим путем.

Итак розетки. Мы определились, что можем расключить их непосредственно в подрозетниках. И даже в этом у нас есть варианты и небольшой полет фантазии, куда же без нее в рамках ПУЭ. Есть несколько вариантов подобного расключения. Я для начала остановлюсь на том, которым предпочитаю расключать сам.

Имеем три подрозетника. Представим что они установлены в стену, у нас же есть фантазия, а мне за столом удобнее показывать вам, как все это происходит. Мы предпочитаем прокладывать трассы так, что приходящий и отходящий питающий кабель приходят в средний подрозетник. Так сложилось уже давно да и подсобников лень переучивать, а ошибиться в таком варианте очень сложно. Итак, приходящий и отходящий кабель заходят в средний подрозетник. В момент прокладки оставляем хороший запас, а в процессе расключения отрежем лишнее и оставим по 10 — 12. Мне обычно достаточно этого и для комфортного расключения и укладывать их после не проблема. Средний подрозетник мы берем увеличенной глубины, ведь практически все стены по толщине без проблем позволяют его установить. Кто то скажет что в бетоне долбить такую глубину не сахар. Соглашусь, но в противном случае плюсом к подрозетнику вам придется долбить на высоте бетон под распределительную коробку, так что не ноем, ставим углубленный. Он нам нужен для того, чтобы скомутировать между собой 5 кабелей: приходящее питание, уходящее питание, правая розетка, левая розетка, средняя розетка. Звучит страшно, но как всегда, только в первый раз. Дальше проще, берем и делаем.

Соединияем все как положено. В распределительных коробках для розеток все проще некуда — как у дочки в игрушках, фаза к фазе, PE к PE, N к N. С виду получается достаточно массивная конструкция, но сделав два три таких подрозетника, вы научитесь аккуратно укладывать все на дне подрозетника без проблем. Мы делаем все соединения гильзами ГМЛ. В зависимости от количества жил, которые необходимо соединить, подбираем и размер гильз. Обжимаем гидравлическим ручным прессом. Хотели приобрести ручной пресс того же КВТ, но от добра добра не ищут — имеющийся опресовывает просто чудесно.

Небольшая сноска. При использовании качественной фурнитуры (розеток) можно так не заморачиваться и не разводить фазу, N и PE, на каждую розетку, опресовав гильзами. Вполне достаточно опресовать и на каждую розетку развести PE. Мы же в основном делаем так, как показано на фото. Так сложилось, так срослось. Все равно делать, так почему же сделать не хорошо, а очень хорошо?

Если группа из 4 розеток, то в крайней, в одном из подрозетников, повторяем процедуру, то есть опресовываем тот что пришел из среднего, тот что уйдет в четвертый подрозетник и не забываем добавить для подрозетника, в котором производим расключение.



Термоусадка наше все. Кому не лень могут поизвращаться изолентой. И в итоге мы имеем подрозетник, в котором полностью распаяны концы на три розетки. Все вполне уложилось на дно и места осталось как в стандарном подрозетнике. Далее просто устанавливаем розетки.

Моего любимого шнайдера не оказалось на складе и в воздухе тихо повис вопрос «Кто пойдет за Шнайдером». Наша дружная компания дружно сделала вид что молчит и спустя 5 минут мне на стол положили нечто вполне приемлемого качества. Правда клемник не под винт, а аля ВАГО. Не очень их люблю, один бог знает что заказчик воткнет в розетку, хотя написано на них 16 А. Ну что ж, для примера не беда, расключим их.

Вот в общем то и убрались три наших замечательных розетки, кабель ложится хорошо, остается вполне приличный запас по месту — можно было бы засунуть еще что нибудь, но не будем. Розетки бывают разные по глубине.

На ВАГО подобные соединения я бы категорически не рекомендовал делать. Я ничего не имею против конкретно самих ВАГО, просто применять их, как я считаю, правильнее будет для групп освещения. Хоть и держат они заявленные 20А, но на рынке, во первых, много подделок, а во вторых, автоматы на розеточную группу я рекомендую ставить 16А и не более. Ток сработки у них более 20А, вроде бы все рядышком и авось повезет, но лучше не рисковать. Как спорят многие на просторах интернета, что и добавить в такую распайку не добавишь ничего и лишнего она. Добавить без проблем — короним рядом отверстие для подрозетника, устанавливаем его и в том же порядке коммутируем. Никаких проблем нет, зато есть спокойствие и здоровый сон.

С освещением еще проще, кабель тоньше, коммутировать легче, сказка, а не жизнь. Рассмотрим на примере моего любимого выключателя Шнайдер. Нашелся только двухклавишный. Значит будет у нас в предполагаемой группе освещения два потребителя, на каждого по клавише. Дальше все просто. Земля у нас не коммутируется и мы пускаем ее под пресс, тоже самое с N проводником. Фазы коммутируем в зависимости от того, какая клавиша и что будет включать. Выключатель, что называется, сделан для людей. Все просто, грамотно, качественно. Я ранее заикнулся о том, что в осветительных группах мы можем использовать ВАГО, а сам все на гильзы, да на гильзы. Да, все на гильзы. Но Это мое ИМХО, люблю я спокойно спать.





Места как видим остается более чем достаточно. Поверьте помещаются все варианты расключения и еще остается местечко для парочки.

Ну чтож, можно и итоги подвести.

Вариант коммутации в подрозетниках больше подходит для жилых помещений, где по многим причинам распределительные коробки не актуальны:

  • к распределительным коробкам необходим доступ, но не всегда мы можем сделать так, чтобы крышки распределительных коробок не нарушали внешний вид стен.
  • опять же по причине необходимости доступа нам намного выгоднее произвести расключение в подрозетнике. Для доступа к данной коммутации необходимо всего лишь снять розетку.
  • Достаточно серьезная экономия в кабеле, ведь он идет от одной группы розеток к другой, а не звездой от одной распределительной коробки, да и маршрут кабеля становится более очевидным.
  • Не проблема добавить розетки, перекоммутировать выключатель, произвести инспекцию соединения (вдруг кому-то даже при такой распайке спится не спокойно)

Расключение в подрозетниках можно производить используя подрозетники стандартной глубины, а так же подрозетники увеличенной глубины, которые в последнее время стали очень популярны на рынке установочных изделий. Мы предпочитаем совмещать и стандартные и глубокие по необходимости. Иногда возникают ситуации, когда распайка получается достаточно большой и даже в глубоком подрозетнике не остается места для розетки. Из этой ситуации есть очень простой выход. Мы используем углубленный подрозетник полностью, впоследствии просто вставляя в рамку заглушку. Получается и распайку сделали и с дизайном не напартачили.

А  дальше живем! Кому не терпится — откручиваем розетки и смотрим, как там поживают наши гильзы или ваги, у кого как. Потому что больше и делать ничего не остается, как только пользоваться качественно собранной электросетью без кружочков от распределительных коробок. На этом сегодня все.

www.glhouse.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
