Как правильно подключить машину к электросети – инструкция

Считаете, что обеспечить слив и залив воды в машинку – самые ответственные этапы? Не менее важно обеспечить правильное подключение стиральной машины к электричеству. Дело не только в риске поломки, но и в вашей безопасности.

Поэтому сегодня мы поговорим о том, как правильно подключить стиральную машину к электричеству.

Подключение к электросети: подготовительные работы

Если вы решили организовать ремонт помещения, в котором установлена ваша стиралка (или только будет там установлена), сразу заложите в план прокладку проводки. В нем должно быть учтено подключение СМА.

Сверлить стены, откалывать плитку, а потом возвращать все на место – лишние траты времени и денег, поэтому лучше с первого раза сделать все по правилам.

Что понадобится для правильного подключения:

• Провода. На них даже не пытайтесь сэкономить. Беря во внимания среднюю мощность подключения стиральной машины, используйте медный трехжильный провод на 6 миллиметров с хорошей изоляцией.
  Из таблицы ниже вы больше узнаете о характеристиках различных проводов.

• Выключатель дифференциального тока больше известен в народе как устройство аварийного отключения. Он нужен для того, чтобы ваша стиралка не сгорела при скачке напряжения в сети. Это значит, что машина не только не сломается, но и не возникнет короткого замыкания и воспламенения.

• Автоматический выключатель. Эта деталь защитит машинку от короткого замыкания и падения напряжения ниже дозволенного уровня. Вместе с предыдущим компонентом автомат полностью защитит вас и вашу машинку от любых рисков.

• Комплектующие. Клеммы, короба для кабеля, хорошие хомуты и так далее.


Закупив все, что вам понадобится для подключения стиральной машины к электросети, займитесь изучением правил подключения. Потратьте немного времени, это окупится – в дальнейшем не будет проблем с эксплуатацией СМ.

Важно! Мастера не советуют самостоятельно браться за дело и рекомендуют обратиться к электрику, если у вас нет опыта в этой отрасли.

Правила подключения машины к электросети

Итак, рассмотрим основные требования к установке машинки:

• Правильная схема подключения. Не пользуйтесь сомнительными схемами «на листочке», скачанными из интернета, схему должен разработать специалист.

• Медные и алюминиевые провода нельзя скручивать.
• Чтобы сделать правильную разводку, задействуйте медные провода нужного сечения.
• Не нужно заземлять провода, пользуясь батареями и трубами.
• Выбирая розетку, остановите свой выбор на товаре, в основе которого качественная керамика.

• Не используйте удлинитель, если рядом нет розетки. То же самое можно сказать о переходниках с евровилки на обычную. Лучше установить розетку возле стиралки, чем рисковать.

• Ни в коем случае не скручивайте провода «Ноль» и «Земля».
• Прежде чем проложить проводку, проведите строгие расчеты количества и мощности приборов, которые помимо стиралки будут к ней подключаться.

Схема подведения коммуникаций

Конечно же, вам нужна достоверная схема подключения СМ. Чтобы не рисковать, нужно провести кабель требуемого сечения прямо от распределительного щитка, заключив в эту цепь также три важных компонента:

• автомат;
• устройство аварийного выключения;
• заземление.

Если вам не совсем удобно тянуть провод от самого щитка, потому что он расположен в коридоре, или вообще – в подъезде, то есть решение попроще. Можете подключить к другой розетке – от плиты тоже подойдет. От розетки необходимо отвести провод на 3 жилы.

Важно! Если провода изготовлены из разных металлов, например, медь и алюминий, то соединять их нужно, только используя клеммы, скручивать нельзя!

В итоге, все жилы сходятся в хорошей керамической розетке типа «Евро». Важно, чтобы в такой розетке была предусмотрена возможность подключения заземляющего провода.

Далее уберите провода в короба, а устройство отключения и автомат скройте специальными крышками из алюминия или пластмассы.

Такое оформление будет хорошо смотреться в интерьере и будет препятствовать пагубному воздействию влаги на провода.

Упрощенный вариант подключения стиральной машины

Схему подключения можно сделать еще проще, если купить автомат, в который уже встроена система отключения. Но не надейтесь, что легко найдете качественное устройство 2 в 1 – пока их не так много на нашем рынке.

Уделите внимание и розетке. Покупайте ту, в которой на совесть продумана система защиты от воздействия влаги. Например, можно остановить выбор на марке Legrand.

Разобравшись в том, как подключить стиральную машину к электричеству, можете смело приступать к другим коммуникациям – канализации и водоснабжению.

Дополнительная защита

Качественное заземление – гарантия стабильной работы стиралки любой марки и модели.

Увы, раньше, когда бытовых приборов было не так много, заземлению уделялось мало внимания. Если ваша квартира находится в старом доме, не надейтесь, что у вас есть качественно заземленные розетки. В новостройках этому вопросу уже уделено больше внимания, потому что бытовые приборы становятся все более энергоемкими и требуют ответственного подхода к качеству коммуникаций.

Заземлите розетку, в которую вы будете включать стиралку. Конечно, это займет у вас время, если вы живете в квартире, а вот в частном доме заземлить розетку в разы легче.

Действуйте так, если живете в доме:

• Провод заземления должен попасть на улицу – для чего просверлите стену дома насквозь, причем так, чтобы его конец был в районе фундамента.
• Вбейте рядом с домом арматуру на глубину 2 м. Ее конец должен выглядывать из земли сантиметров на 30.
• Счистите изоляцию с кончика провода, а с арматуры удалите ржавчину и грязь.
• Провод – оголенной его частью – намотайте на арматуру, а если сомневаетесь, дополнительно используйте холодную сварку.
• Используя изоленту, обмотайте место соединения арматуры с проводом.
• Наденьте на арматуру отрезок от резинового шланга.
• Готово – вы хорошо выполнили заземление, можете подключать провод к розетке.

Помните, что подключение стиральной машины к электросети без заземления возможно, но тогда вы действуете на свой страх и риск. Предупреждаем, что это небезопасно.

В конце хотим сказать, что подключению СМ к электросети надо уделить должное внимание, так как дело это сложное и ответственное. Не игнорируйте правила и технику безопасности, пользуйтесь проверенными схемами.

Подключение стиральной машины к электросети: своими руками, инструкция

Стиральные машины-автомат потребляют при пиковых нагрузках вплоть до 4 кВт/ч электроэнергии. Поэтому их нельзя подключать в ближайшую простую розетку – это может вовсе привести к пожару, в лучшем же случае просто сработает защитный автомат и отключится электроэнергия. Как же производится подключение стиральной машины к электросети, в каких случаях обязательно устанавливается защитный автомат (и с какими параметрами)? Можно ли подключать её без заземления и к чему это может привести?

Базовая схема подключения стиральной машины к электросети. Здесь схематично также указан метод вывода вода в канализацию

Содержание

1

Расчет сечения провода

Первое, что необходимо рассчитать – это сечение провода, по которым и будет подключена розетка/автомат, питающие стиральную машину. Выбирают диаметр сечения по возможной пиковой нагрузке на электросеть. То есть, по максимальной потребляемой устройством мощности (указывается в киловаттах или вольт*амперах). Узнать параметры той или иной стиральной машины можно непосредственно в технической документации.

Рекомендуется придерживаться следующей схемы.

Таблица 1.  Схема расчета сечения проводов.

Максимально потребляемый ток	Сечение проводов питающего кабеля (медь), в мм	Сечение проводов питающего кабеля (алюминий), в мм
До 1 кВт	1	2.5
До 2 кВт	1.5	2.5
До 3,5 кВт	1. 5	2.5
До 4,4 кВт	2.5	4
До 5,5 кВт	4	6

Большинство бытовых моделей стиральных машин потребляют от 2 до 3,5 кВт. Вышеуказанная таблица актуальна только при напряжении питания 220 В. Стиральные машины, требующие подключения к 380 В. не используются для бытовых условий.

Использовать многожильный провод не следует. Рекомендуется покупать именно одножильный и прокладывать его единственным контуром

Можно ли использовать провод большей толщины, нежели указано в таблице? Хоть это и будут дополнительные расходы, но такой вариант допустимый. Главное – выполнять его прокладку именно через кабель-канал, внутренний объем которого будет заполнен

не более чем на 60% (для обеспечения нормального теплоотвода, что соответствует стандартам СНиП).

Что будет если провод окажется тонким?

Если провод будет тонким, то:

1. Есть вероятность перегрева подведенного кабеля, из-за чего расплавится его изоляция, в дальнейшем может возникнуть короткое замыкание.
2. Из-за постоянного перегрева повредятся чистовые отделочные материалы (даже если провод смонтировать в кабель-канале, штукатурка при этом нередко покрывается трещинами, а на обоях проступают темные пятна).
3. Повышенная нагрузка на клеммные соединения (в щитке, непосредственно в розетке или автомате).

В остальном же использование слишком тонкого провода для подачи питания – это нарушение правил пожарной безопасности. Активная эксплуатация такой электросети действительно может стать причиной короткого замыкания и последующего пожара.

Самое распространенное последствие использования тонких проводов

Наличие заземления

Наличие заземления для стиральной машины – обязательное требование. Это указывается и в технической документации, и в любой другой инструкции по подключению. Без заземления статическое напряжение, образовываемое на барабане машины-автомат может «пробивать» и на корпус, и даже на водопроводные трубы, краны (особенно если весь водопровод на металлических трубах).

Вилки для подключения стиральных машин чаще всего имеют такой вид. Боковые контакты – это как раз для вывода заземления на совместимую розетку

Также статическое напряжение может повредить уязвимые к этому внутренние комплектующие стиральной машины. Чаще всего от него «страдают» платы управления. А ремонт такой поломки может обойтись в половину стоимости от нового прибора. И, кстати, подключение стиральной машины к электросети без заземления – это нарушение гарантийных условий. Если она выйдет при этом из строя, даже из-за заводского брака, то производитель вправе отказать в выполнении ремонта.

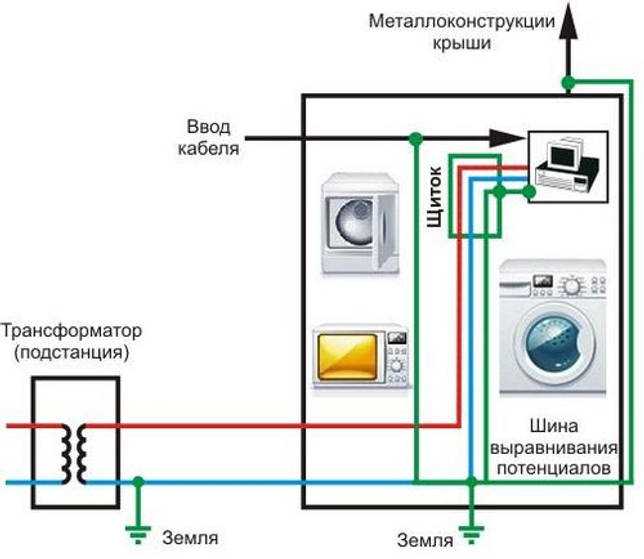

Каким должно быть заземление? Используемый сейчас стандарт – TN-S. В старых многоквартирных домах в РФ нередко применяется TN-C. Можно ли подключать машинку к сети с таким заземлением? В теории – да, на практике же защита будет неполноценной. При таком раскладе требуется монтаж так называемого PEN-проводника (нередко его называют «шиной») с его разделением на каналы N (нулевой) и PE (под заземление). С этим справиться без проблем любой электрик (самостоятельно выполнять подобное запрещено, так как требуется частичное изменение конфигурации подключения в щитовой).

Что касательно диаметра сечения провода для заземления, то в большинстве случаев достаточно 1 мм для меди и 2,5 мм для алюминия. А если укладывается обычный трехжильный провод для подключения питания стиральной машины, то сечение будет таким же, как и у питающей проводки.

Можно ли выводить заземление на водопроводную трубу или батареи отопления? Ни в коем случае, так как это приведет к распространению статики на весь водопровод или теплопровод в многоквартирном доме. А если ещё проводка будет смонтирована с устройством защитного отключения (УЗО), то вывод заземления таким нестандартным способом приведет к его автоматическому срабатыванию при включении стиральной машины.

Что делать в частных домах, где заземления вообще нет? Выводить его отдельно для стиральной машины (к нему также можно подключить и бойлер, насосную станцию, посудомоечную машину – это те устройства, которые больше всего потребляют электроэнергии в доме).

Вариант вывода заземления в частном доме

Выбор розетки

В 90% случаев стиральные машины устанавливаются в ванной комнате. А это – помещение с повышенной влажностью. Поэтому розетка требуется с повышенным классом влагозащиты. Рекомендуется придерживаться следующей схемы:

1. Розетка располагается на расстоянии до 0,6 метров от ванны/душа/мойки. Корпус розетки должен соответствовать нормативам IP X5 (вместо X будет стоять другое число – оно указывает на класс устойчивости к проникновению пыли и грязи внутри корпуса).
2. Розетка располагается на расстоянии от 0,7 до 2,4 метров. В этом случае корпус должен соответствовать нормативам IP X4.
3. Розетка располагается на расстоянии свыше 2,4 метров. Можно использовать обычную «бытовую» розетку.

Ещё один нюанс – следует отдавать предпочтение розеткам с керамическим, а не пластиковым корпусом. Они даже при коротком замыкании или сильном перегреве не плавятся, не загораются – это будет своего рода дополнительной защитой.

Условное обозначение “зон опасности”. В зоне 1 размещать розетку не следует

Можно ли вместо розетки устанавливать «автомат» (автоматический выключатель)? В принципе, можно, но в такой схеме есть несколько существенных недостатков:

• автомат необходимо заключать в дополнительный герметичный корпус, который будет защищать подключение от попадания брызг, влаги, грязи;
• автоматы устанавливаются только наружно, в стену их можно монтировать только закрывая гипсокартонном, для миниатюрных ванных комнат формирование дополнительной фальш-стены – не вариант;
• по умолчанию в стиральных машинах имеется выход именно под розетку, для подключения через «автомат» приходится обрезать штекер вилки, из-за чего потребитель теряет гарантию (производитель получает право отказать в обслуживании, так как в конструкцию устройства внесены изменения).

Так что рекомендуется ставить именно розетки. Наличие защитной «шторки» на ней – не обязательно. А вот ставить так называемые «умные» розетки (с дистанционным управлением, измерением температуры проводки) – не следует. Из-за повышенных токов платы управления ими, как показала практика, часто выходят из строя.

Защитная шторка практически никакой защиты от влаги не предоставляет. Главное – наличие внутренних защитных мембран, которые автоматически открываются при подключении вилки

Цены на влагозащитную розетка с заземлением

Влагозащитная розетка с заземлением

Допустимая нагрузка на розетку

При выборе розетки следует учитывать и допустимую пиковую нагрузку на неё. Большинство бытовых моделей рассчитаны на работу в сети 220 В. при силе тока в 16 А. Это означает, что максимальная мощность подключаемой к таковой розетке стиральной машины должна быть не выше 3,5 кВт. (220В*16А=3520 Вт). Если устройство потребляет от 3 кВт. и выше, то однозначно рекомендуется монтировать розетку с допустимой пиковой нагрузкой от 25 А. В этом случае риск перегрева контактов и самого корпуса исключаются.

Одно из распространенных последствий установки розетки, которая не рассчитана на высокие нагрузки. Такое же бывает, если внутреннее соединение на клеммах – не качественное

Необходимо ли устройство защитного отключения (УЗО)?

УЗО, в данном подключение заземления не предусмотрено, так что провод выводится напрямую к заземленной пластине в щитовой

Требование к установке УЗО в инструкции к стиральной машине не указывается. Но это из-за того, что в развитых странах такие устройства по умолчанию устанавливаются в щитовой. В РФ же дела с этим обстоят гораздо хуже. Поэтому УЗО ставить нужно обязательно.

Для чего необходимо устройство защитного отключения? Его функция – это отключение электросети при возникновении в проводке значительных «утечек» электричества, а именно – удара током. Соответственно, даже если стиральная машина выйдет из строя или повредится изоляция питающего кабеля, за который кто-нибудь возьмется, то тут же сработает УЗО и питание автоматически отключится.

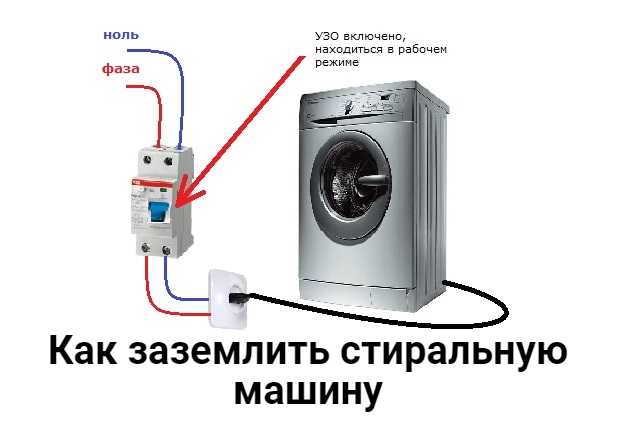

Схема подключения УЗО

Какое УЗО следует устанавливать? Предельная нагрузка рассчитывается такая же, как и на розетку (указывается тоже в амперах), а вот уставка должна быть не больше 30 mA. В противном случае возникает риск несрабатывания УЗО при кратковременной утечке тока.

Советуем прочитать, связанную с данной темой, статью о чистке стиральной машины с помощью лимонной кислоты от накипи и грязи. Информация о преимуществах и недостатках лимонной кислоты, пошаговая инструкция по чистке стиральной машины.

Цены на различные виды дифавтоматов

Дифавтомат

Схема подключения к электросети

Опытные электрики рекомендуют монтировать электропитание для подключения стиральной машины отдельной группой прямо из щитка. Дополнительно подключать к данной розетке ничего не следует (особенно бойлер, насосную станцию, проточный водонагреватель). Прокладку кабеля следует выполнять через кабель-канал, расположение фазы/нуля не имеет значения.

Схематическое изображение подключения стиральной машины

Если же вывести отдельную группу питания под стиральную машину не представляется возможным, то вместо этого вывод делается из распределительной коробки. Самое главное – это обеспечить надежные соединения проводов по разделяющим группам (обязательно использование клеммников). И после тестового запуска стиральной машины следует тщательно проверить не перегреваются ли места соединения проводки в распределительной коробке (для этого можно использовать либо инфракрасный датчик, либо тепловизор, либо термопару). Если хоть где-то происходит нагрев свыше 70 градусов, то это указывает на допущенные ошибки или недочеты в соединении.

Ещё один нюанс, который многие не учитывают – это наличие изоляции под стиральной машиной. В строительных магазинах для этого продают специальные «коврики» под стиральную машину, которые одновременно выступают и в качестве изолятора, и частично глушат вибрации корпуса (машинка после этого «не прыгает» при выполнении цикла отжима на высоких оборотах). И даже если на пол случайно разольют воду – это не приведет к короткому замыканию.

Тот самый антивибрационный коврик, который также выступает в качестве изолятора

Совет! Также не следует использовать заземление от другой контактной группы розеток – это может давать статические разряды в сеть и нарушать работу других бытовых приборов (особенно тех, которые уязвимы к статике: роутеры, ноутбуки, мобильные телефоны, компьютеры, телевизоры). Ноль тоже следует выводить отдельно. Это самый безопасный вариант подключения.

Типовые ошибки при подключении стиральной машины

В домах старой постройки вывод заземления на ноль – обычная практика. Но делать так, конечно же, не рекомендуется

Самые распространенные ошибки, которые допускают при подключении стиральных машин к электросети, следующие:

1. Подключение без заземления. Даже если в таком состоянии машинка проработает не один год, то рано или поздно статика приведет к выходу из строя платы управления. В худшем случае – при касании к корпусу стиральной машины будет «бить током».
2. Подключение без УЗО. Стиральные машины напрямую соединяются с водопроводом. Если в какой-то момент трубу прорвет или лопнет шланг, по которому подается вода (а это может быть и из-за забитого фильтра), то практически мгновенно возникнет короткое замыкание, что может привести к пожару. УЗО при таком раскладе мгновенно отключит питание (тогда как обычный автомат – только при повышении общей нагрузки в электросети). А это важно, так как современные стиральные машины поддерживают функцию отложенного запуска (для автоматической стирки по таймеру).
3. Подключение заземления «на ноль». При попытке запуска стиральной машины в таком случае обязательно срабатывает защита в щитовой и электричество полностью отключается.
4. Подключение к розетке, не рассчитанной на высокую нагрузку. В лучшем случае на ней просто появится нагар. В худшем – она начнет плавиться, после чего попросту перестанет работать (из-за оплавления контактных пластин).
5. Не отрегулирована позиция стиральной машины перед первым запуском. В этом случае может неправильно срабатывать датчик наличия воды, поэтому в барабане после стирки будет оставаться вода. Именно она и может накапливать статическое электричество, передавая его на барабан. По этой же причине можно при вынимании белья получить разряд током, даже если из розетки стиральная машина выключена.
6. После стирки не отключать машинку от розетки. Диодные мосты, которые предотвращают потребление электрики в выключенном состоянии, могут банально прогореть со временем. Остаточное электричество впоследствии пойдет на плату управления. Опять же, производитель тоже в инструкции четко указывает на необходимость отключать стиральную машину при неиспользовании. Если добраться к розетке сложно, то допускается отключение всей линии электропередачи из щитовой.

Это только распространенные ошибки.

Видео – Как подключить стиральную машину

Порядок подключения стиральной машины – пошаговая инструкция

Итого, порядок подключения стиральной машины должен быть следующий:

Шаг 1. Проложить 3-жильный кабель (с заземлением) от щитовой к месту установки стиральной машины.

Прокладываем 3-жильный кабель

Шаг 2. Установить совместимую розетку. Если монтаж производится в ванной, то розетка должна иметь класс защиты не ниже IP X4 или IP X5 в зависимости от расстояния до душевой, ванны, раковины.

Подключаем розетку

Шаг 3. Подключить УЗО (устанавливается в щитовой, а не возле розетки).

Подключаем УЗО

Шаг 4. Корректировка позиции стиральной машины. Для этого достаточно положить сверху строительный уровень и регулируя положение ножек выставить капсулу воздуха в нулевое положение. Не следует забывать и об изолирующем коврике.

Правильное расположение стиральной машины

Шаг 5. Тестовый запуск стиральной машины. Обязательно выполняется отжим и нагрев воды – это те функции, при которых получается самое высокое потребление электроэнергии. Если машинка новая, то перед первым запуском следует также снять транспортировочные болты (на задней стенке). Если этого не сделать, то при работе она будет чрезмерно вибрировать.

Тестовый запуск

Все эти рекомендации, кстати, производитель обязательно указывает в инструкции.

Те самые транспортировочные болты. Перед тестовым запуском их обязательно убирают

Цены на модельный ряд стиральных машин

Стиральная машина

Видео – Подключение и установка стиральных машин

Можно ли подключать через удлинитель?

Далеко не во всех ваннах имеются розетки (особенно в старых квартирах «хрущевках»). В них приходится подключать стиральную машину через удлинитель. Такой вариант допускается, но только если розетка, которая является основной, рассчитана на подобные нагрузки, а сечение провода удлинителя имеет сечение от 2,5 мм. (разрешается только медь, заземление тоже обязательно). Главное – надежное соединение с минимумом переходников.

Внимание! При подключении через удлинитель необходимо использовать минимально допустимую его длину. Оставшийся провод нельзя скручивать или располагать «битком» в одном месте – это тоже приведет к его возможному перегреву.

Удлинитель с влагозащитой. Стоят такие недешево. Обычные использовать – опасно

Итого, при подключении стиральной машины к электросети необходимо учитывать массу нюансов, начиная от сечения провода, по которому подводится электроэнергия, заканчивая установкой УЗО, автоматов, вывода заземления. Если хотя бы один параметр не учесть, то есть немалая вероятность раннего выхода из строя оборудования без возможности его ремонта по гарантии.

Видео – Как правильно подключить УЗО

Подключение стиральной машины к электричеству

Одним из самых ответственных этапов установки стиральной машины считается этап, направленный на подключение ее к электросети. Подключая стиральную машину к электросети, некоторые связывают с тем, чтобы просто воткнуть вилку в розетку. Это не так, если не подготовить к стиральной машине подходящие электрические коммуникации, то риск при ее эксплуатации возрастает в десятки раз. Поговорим о правильном подключении стиральной машины к электричеству.

Подготовительный этап

Приступая к ремонту в ванной или на кухне, обязательно заложите в его план прокладку электрических коммуникаций с учетом подключения стиральной машины. Сделав это один раз и правильно, вам не придется впоследствии портить внутреннюю отделку, саботировать стены под провода, а потом все замазывать и клеить, тратя лишние деньги. Какие компоненты нам потребуются для подготовки электрических коммуникаций?

• Провода. Экономить на проводах категорически нельзя. Исходя из средней мощности стиральной машины автомат, вам понадобится медный провод с тремя жилами сечением 2-3 мм и качественной изоляцией. Подробнее о характеристиках проводов смотрите в предлагаемой нами таблице.

• Устройства аварийного отключения. Их также называют переключателями дифференциального тока. Предназначен для защиты вашей стиральной машины от скачков напряжения, а дома от пожара. Такой прибор спасет электрическую цепь, если, например, на оголенные провода попадет вода.
• Автоматический выключатель. Защищает стиральную машину от коротких замыканий и недопустимого понижения напряжения. В сочетании с устройством аварийного отключения машина защитит вашу машину от всех рисков, связанных с электричеством.
• Дополнительные аксессуары — клеммы, кабель-каналы, хомуты и прочее.

Купив все необходимое, нужно внимательно изучить правила подключения стиральной машины. Чтоб потом не было проблем. В общем, специалисты не рекомендуют делать подобные работы своими руками, если у вас нет опыта «общения с электричеством» лучше пригласить квалифицированного электрика. Итак, подключение норм.

1. Используйте только надежные электрические схемы, разработанные специалистами.
2. Не скручивайте медные и алюминиевые провода.
3. Для электропроводки используйте только электрические провода подходящего сечения (желательно медные).
4. Не заземлять электрические цепи водопроводными трубами, радиаторами и т.п.
5. Используйте надежные головки с керамическим основанием.
6. Не пытайтесь подключить стиральную машину к удаленным розеткам с помощью удлинителя. Также нельзя использовать переходники (с евровилки на российские розетки).
7. Не подключайте нейтральный провод к проводу заземления.
8. Перед прокладкой электрокоммуникаций рассчитайте количество и номинальную мощность электроприборов, которые будут к ней подключены кроме стиральной машины.

Схема электрических коммуникаций стиральной машины

Теперь переходим к рассмотрению качественной схемы подключения стиральной машины. Как подключить стиральную машину Самсунг и любую другую, чтобы обезопасить ее от большинства рисков? В первую очередь нужно провести отдельный кабель соответствующего сечения непосредственно от распределительного щита, включая в цепь автомат, устройство аварийного отключения и заземление.

Если штробить стены от самого электрощита, который находится либо в коридоре, либо в подъезде, это не вариант, то можно сделать проще и подключить к розетке (если есть). Электрические шланги выдержат дополнительную нагрузку. Берем трехжильный провод от розетки.

Помните! Соединения проводов из разных металлов необходимо производить с помощью клемм. Скручивать такие провода категорически нельзя.

Далее, как и в предыдущем случае, подключаем автоматический выключатель, устройство аварийного отключения по схеме, не забыв кинуть провод заземления. В итоге три жилы провода должны сходиться в евророзетке с керамическим основанием и возможностью подключения заземляющего провода. Вот условная схема.

Старайтесь максимально спрятать провода в кабель-каналах, а автомат и устройство аварийного отключения в пластиковых и алюминиевых коробах. Во-первых, это выглядит намного эстетичнее, а во-вторых, меньше шансов, что замкнутые таким образом провода будут соприкасаться с влагой, что отнюдь не нежелательно.

Приведенная выше схема подключения может быть несколько упрощена, если правильно использовать автомат со встроенной системой аварийного отключения. Это позволит исключить одно устройство, однако качественных автоматов подобной конструкции на рынке СНГ пока немного, но, как говорится, все впереди.

При обустройстве электрокоммуникаций обратите особое внимание на розетку, к которой непосредственно будет подключаться стиральная машина. Обязательно выбирайте качественную розетку с влагозащитой, Например, отлично подойдет электрическая розетка Legrand. Далее можно подключить стиральную машину к водопроводу и канализации; как это сделать читайте в статье по установке стиральной машины.

Как уберечь стиральную машину от поломок?

Эффективно защитить стиральную машину Самсунг и технику любой другой марки, от скачков напряжения поможет качественное заземление. К сожалению, только недавно, в связи с появлением большого количества энергоемких бытовых электроприборов, стали задумываться о розетках с заземлением. Если вы живете в доме старше 20 лет и до этого не трогали проводку, скорее всего, у вас не качественные розетки с заземлением.

Делаем первый шаг, заземляем нашу розетку, которая будет использоваться для подключения стиральной машины. В квартире это будет довольно хлопотно, а в частном доме вполне нормально. Следуйте инструкциям ниже.

• Вывести провод, предназначенный для заземления розетки, на наружную стену дома так, чтобы его конец доставал до фундамента.
• Вбейте в землю кусок арматуры на глубину примерно 2 метра так, чтобы его кончик выступал из земли на 30 см.
• Очистите конец провода от изоляции, а торчащий из земли наконечник арматуры от грязи и ржавчины. Оголенную часть провода плотно обмотайте вокруг арматуры, для верности можно скрепить соединение небольшим количеством холодной сварки.
• Тщательно обмотайте место соединения провода и якоря изолентой, затем наденьте на якорь кусок резинового шланга подходящего диаметра.
• Заземление подготовлено правильно, теперь можно подключать провод к розетке, это будет надежно и безопасно.

В заключение отметим подключение стиральной машины к электросети дело очень ответственное и не такое сложное, как может показаться на первый взгляд. Главное, не пренебрегать правилами, сформулированными специалистами, и использовать только проверенные схемы подключения, о которых мы рассказали в нашей статье. Удачи

Электропроводка Типичные контуры прачечной

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 21.09.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон — лицензированный генеральный подрядчик с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Фэнси / Вир / Корбис / Getty Images

Сегодня в домах обычно есть три разных контура, снабжающих прачечную. Первая — это 20-амперная цепь для питания 120-вольтовой стиральной машины. Вторая представляет собой 30-амперную выделенную цепь для работы электрической сушилки. Третий — это стандартная схема освещения на 15 ампер, которая, вероятно, питает светильники в других комнатах, а также в прачечной.

Розетка для стиральной машины

Цепь 120 вольт, 20 ампер питает розетку для стиральной машины. Обычно он подключается двухжильным кабелем калибра 12, состоящим из провода под напряжением, нейтрального провода и провода заземления. Розетка представляет собой розетку GFCI на 20 ампер. Что особенного в этой схеме, так это то, что это выделенная цепь, не путать с выделенной схемой. В то время как выделенная цепь питает только одно устройство, выделенная цепь предназначена для одноразового использования, а не обязательно для одного устройства. «Использование» в этом случае — это стирка, и вы можете подключить и стиральную машину, и газовую сушилку к одной и той же розетке. Конечно, если вы настроены на газовую сушилку, вам не понадобится розетка для сушилки на 240 вольт, которую мы обсудим далее.

Емкость для осушителя

Электрические сушилки работают как от сети 240, так и от 120 вольт. 240В для нагревательного элемента сушилки. 120В для таймера, часов, зуммера и других наворотов. Если вы сегодня купите электрическую сушилку, для нее потребуется специальный сетевой шнур с четырехконтактной вилкой. Эта вилка должна использоваться с розеткой 120/240 В. И это наша следующая схема прачечной. Эта розетка обычно снабжена трехжильным кабелем калибра 10 с двумя проводами под напряжением, нейтральным проводом и проводом заземления. Цепь защищена автоматическим выключателем на 30 ампер. Старые сушилки обычно имели шнуры с тремя контактами, которые подходили только к розеткам с тремя разъемами. Их установка больше не разрешена Национальным электротехническим кодексом (NEC).

Цепь освещения

Прачечной было бы довольно сложно пользоваться без схемы освещения. Как уже упоминалось, светильники в прачечных, скорее всего, будут подключены к той же цепи, что и освещение соседней комнаты или коридора. Стандартные цепи освещения представляют собой цепи на 15 ампер и часто также включают в себя розетки общего назначения.

Защита GFCI

NEC требует защиты GFCI (прерыватель цепи замыкания на землю) для всех стандартных розеток, обслуживающих зоны прачечной. Это включает в себя специальную розетку на 20 ампер для стиральной машины (и газовой сушилки, если применимо) и любые розетки общего назначения. GFCI защитит от поражения электрическим током, обнаружив замыкание на землю и прервав подачу тока.

Варианты установки

Когда прачечные отделаны гипсокартоном или другим отделочным материалом, розетки обычно устанавливаются обычным образом, с электрическими коробками, утопленными в стену, и с кабелем NM, идущим к коробкам. В качестве альтернативы прачечные в подвалах или гаражах могут иметь стены из бетона, бетонных блоков или необработанные каркасные стены, и в этом случае электрические коробки могут быть установлены на поверхности. Для этого требуются металлические коробки и проводка, проходящая через металлический (обычно ЕМТ) кабелепровод.
