Как подключить выключатель от розетки

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков.

Содержание

Подготовка к проведению монтажа

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Для примера такого подключения можно взять двухклавишный выключатель, к которому подключены два отдельных светильника. Такой вариант используется чаще всего. Розетка и выключатель устанавливаются в отдельные подрозетники, расположенные рядом. Потребуются инструменты и расходные материалы: отвертки – крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.

Необходимо приготовить и распределительную коробку, где будут соединяться провода. Соединение выполняется бокорезами и пассатижами. Места скруток изолируются изолентой. Если монтаж осуществляется на деревянных поверхностях, будут нужны дополнительные материалы – гофрированные трубки или металлические полосы. Для установки розеток и выключателей используются подрозетники и установочные коробки. Желательно максимально учесть все рекомендации, особенно, когда выполняется подключение выключателя от розетки своими руками.

Во многих случаях под проводку прорезаются штробы с помощью перфоратора или штробореза. Электрические провода на новом участке по своим техническим характеристикам должны быть такими же, как и во всех остальных помещениях. Сечение жил выбирается с учетом мощности будущей нагрузки и величины номинального тока. Схему подключения розетки и выключателя рекомендуется составить заранее, предварительно определив места их установки.

Перед началом работ

Нужно отключить электричество с помощью автоматических выключателей, расположенных в электрощите. При необходимости, отключения проверятся индикаторной отверткой. Убедившись в отсутствии электричества, можно начинать демонтаж старой розетки, если на его место планируется установка нового устройства. Вначале разбирается корпус, после чего с помощью отвертки откручиваются винты – фиксаторы лапок, удерживающих механизм внутри подрозетника. Далее устройство полностью извлекается из установочной коробки. Остается лишь ослабить винты клемм и отсоединить провода.

Провода, находящиеся в подрозетниках, нужно подготовить, оставив концы длиной около 100 мм. Снимается защитная оплетка и зачищается изоляция жил на расстояние 1-го см. Между коробками должны проходить жилы фазы и ноля. Для того чтобы определить их принадлежность, нужно включить электричество, запитать сеть и воспользоваться индикаторной отверткой.

Подключение механизмов

Вначале подключается механическая часть розетки. Для этого, в левой колодке закрепляются два провода фазы, в центре размещается заземление, а в правую колодку устанавливаются два нулевых провода. После этого нужно затянуть прижимающие винты. Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего – проверяется уровнем.

Далее, как того требует схема подключения, в подрозетнике для выключателя между собой соединяются нулевые провода. Лучше всего для этого использовать клемму WAGO. Соединенные провода аккуратно укладываются внутри монтажной коробки. Для подключения механизма выключателя, провод фазы, отходящий от розетки, закрепляется во вводной колодке. Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Готовый механизм также устанавливается в свой подрозетник.

По окончании установки, поверх обоих механизмов устанавливаются рамки, клавиши выключателя и лицевая панель розетки. После их закрепления включается электрический ток и производится проверка работы приборов.

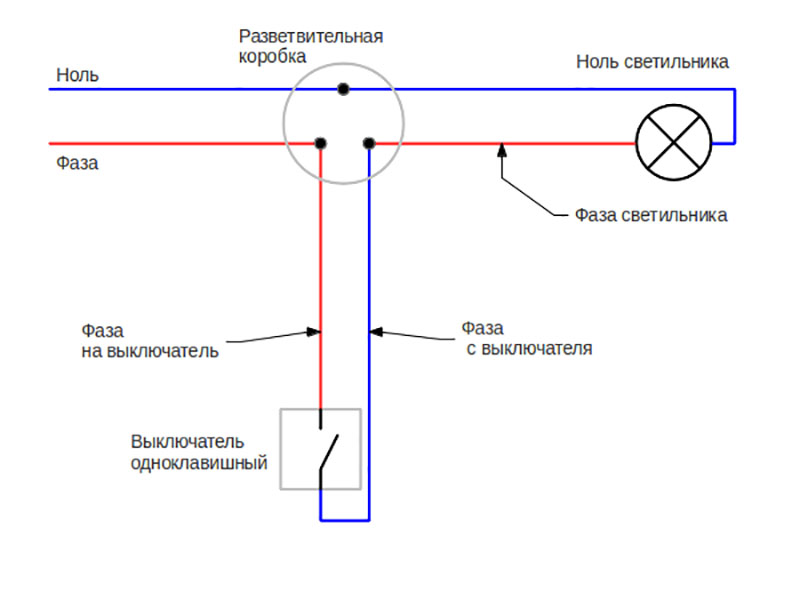

Как подключить одноклавишный выключатель от розетки

Бытовые выключатели света представляют собой устройство, с помощью которого осуществляется замыкание или размыкание цепи. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии. Чаще всего они используются вместе с осветительными приборами – люстрами, бра, светильниками и т.д. К одноклавишному выключателю могут подключаться не только одноламповые, но и многоламповые устройства.

Подключение во многом зависит от конструктивных особенностей изделия. Существует два типа выключателей, применяемых для наружной или внутренней проводки. Первые устанавливаются на кирпичные или деревянные стены и закрепляться шурупами на подрозетнике. В современных условиях чаще всего используется второй вариант. Монтаж встраиваемых выключателей производится в монтажную коробку, которая, в свою очередь, устанавливается в отверстие, заранее подготовленное в стене. В этом случае, при подключение выключателя с одной клавишей от розетки, используется скрытая проводка, укладываемая в заранее подготовленные штробы с последующей шпаклевкой.

Надежность дальнейшей работы во многом зависит от правильного выбора одноклавишного выключателя. Расчетное значение тока наносится на рабочий механизм прибора. Оно не должно быть меньше величины тока, потребляемого нагрузкой. Другой критерий выбора связан с уровнем влажности в помещении. Если этот показатель достаточно высок, рекомендуется приобретать специальную влагозащищенную модель.

Рекомендуется заранее подготовить места для монтажа, которые оборудуются в зависимости от способа установки. Для изделия под скрытую проводку потребуется монтажная коробка, вставляемая в стену, а при открытом способе будет использован подрозетник, закрепляемый дюбелями и шурупами.

Закончив подготовку, можно начинать непосредственное подключение выключателя от розетки по разработанной схеме. Зачищенные провода фиксируются с помощью винтов в двух контактных зажимах. Зачистка изоляции выполняется на расстояние 5-8 мм от края жилы. Полярность контактов можно не соблюдать. Фазный провод, идущий от розетки, устанавливается в разрыв выключателя. После этого изделие монтируется внутрь стены или на нее. После укладки механизма в монтажную коробку, необходимо равномерно закручивать винты лапок, которые будут постепенно раздвигаться и упираться в стенки. К закрепленному механизму прикручивается декоративная планка и устанавливается клавиша.

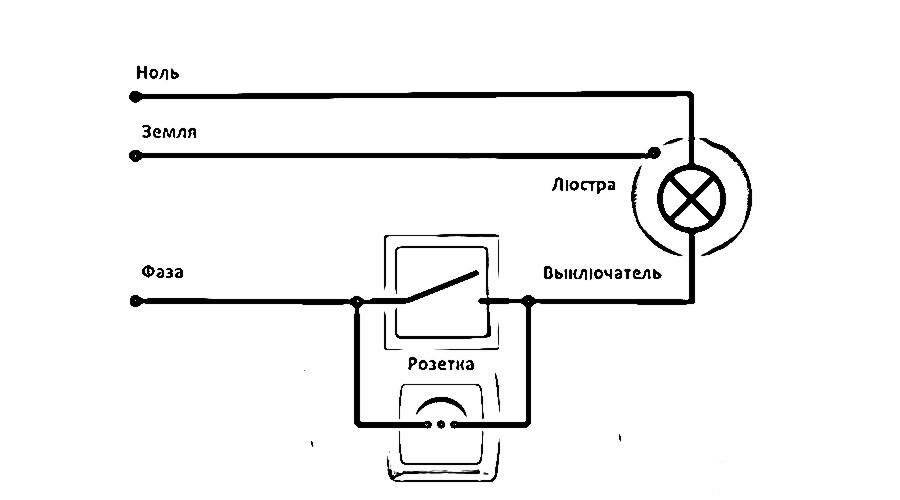

Как подключить светильник через выключатель от розетки

Все подготовительные работы выполняются в том же порядке, что и во всех остальных случаях. Помещение должно быть заранее обесточено, а провода, розетки и выключатели устанавливаются по предварительно составленной схеме. Решение задачи, как от розетки подключить лампочку с выключателем, позволяет преодолеть множество мелких технических проблем. Такая установка позволяет сэкономить провод, сократить время монтажа, избавляет от необходимости делать дополнительные штробы.

Подключение светильников подобным способом имеет свои особенности. Прежде всего, необходимо придерживаться составленной схемы и все провода укладывать в виде прямых вертикальных или горизонтальных линий. В деревянных домах электрическая сеть не должна касаться стен, поэтому провода устанавливаются на изоляторы. Для укладки линий скрытым способом потребуются штробы. В железобетонных конструкциях для этих целей предусмотрены специальные каналы.

Как подключить розетку с выключателем своими руками

Электрическая проводка любого помещения состоит из трёх обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения техники. И если в общественных местах нас не сильно волнует, что, где и как подключено, то дома нам хочется максимального удобства, эстетичного вида и хотя бы немного экономии. В плане экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе. В чём эта выгода рассмотрим ниже, а также поговорим о конструктивных особенностях такого аппарата, его разновидностях, недостатках и о том, как подключить розетку с выключателем в общую электрическую сеть.

В чём преимущества и недостатки?

Главным преимуществом такого устройства, как розетка и выключатель, объединённые в одном корпусе, является экономия трудовых и материальных затрат. Если бы вы ставили эти аппараты по отдельности, то пришлось бы монтировать в стене два отверстия для монтажных коробок, покупать и устанавливать два подрозетника, до выключателя и розетки прокладывать два отдельных двухжильных провода. В случае установки блока понадобится один трёхжильный провод и один подрозетник (только он будет не круглой, а специальной овальной формы), что хоть немного сократит ваше время и труд, а также финансовые расходы.

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе. Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).

1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
2. Аккуратно снимите обе клавиши выключателя.
3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Важно! Если установка наружного блока производится на деревянной стене, между ними смонтируйте паронитовую прокладку. В случае нагрева контактов и дальнейшего воспламенения изоляции, паронит предотвратит самовозгорание деревянной стенки.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

• Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
• Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

• Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
• Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
• Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

• фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
• два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.

В этом видео подробно разбираются различные варианты схемы подключения:

• Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
• Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
• Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Как установить выключатели и розетки для освещения. Руководство для начинающих

Когда дело доходит до установки новых ламп и светильников дома, всегда может потребоваться некоторая сборка! Во многих случаях вы можете обратиться за помощью к обученному электрику. Это, пожалуй, самый безопасный и эффективный способ установки выключателей и розеток. Однако, если вам когда-нибудь понадобится заменить или установить выключатель света или розетку в короткие сроки, стоит знать, что делать!

Это руководство расскажет вам об общих моментах, которые необходимо помнить об установке выключателей и розеток. Вскоре вы сможете настроить свои фантастические новые светильники из нашего интернет-магазина как профессионал!

Пожалуйста, обратите внимание – это только для использования в качестве общего справочного руководства. Если вы не знаете, как самостоятельно установить и подключить выключатели и розетки, всегда консультируйтесь со специалистом.

Перед работой с электричеством обязательно наденьте соответствующие средства защиты, например, соответствующие перчатки.

Правила техники безопасности, о которых следует помнить

Этот момент может быть очевидным, но когда дело доходит до электромонтажных работ, безопасность имеет жизненно важное значение. При неправильном обращении или неправильном обращении электричество может убить! Поэтому очень важно проявлять максимальную осторожность. Опять же, если вы когда-нибудь почувствуете неуверенность в установке или подключении выключателей и розеток самостоятельно, проконсультируйтесь с местным экспертом.

Перед включением нового выключателя или розетки необходимо отключить питание. Обычно это означает поиск блока предохранителей и автоматических выключателей. Домашнее освещение обычно подключается к одной или нескольким цепям, а их предохранители обычно маркируются. Вы можете отключить эти предохранители, но может быть безопаснее сразу отключить все питание.

Вы также должны убедиться, что розетка или выключатель, с которым вы работаете, полностью выключены с помощью испытательного оборудования. Вам понадобится тестер напряжения для освещения и тестер для других розеток.

Убедитесь, что никто другой не включит цепь или предохранитель, и осторожно отвинтите существующий фитинг. Вам также необходимо убедиться, что внутри чисто и чисто, чтобы не осталось мусора.

Когда дело доходит до правильных инструментов для работы, вам понадобится как минимум отвертка! Проверьте, какой конец вам нужен — крестообразный или крестообразный — и держите под рукой дюбели и шурупы. В зависимости от того, что вы хотите установить, вам может понадобиться инструмент для зачистки проводов и перфоратор.

Хорошая новость заключается в том, что установка новых или запасных розеток/выключателей света относительно проста. Если вы впервые занимаетесь установкой или заменой, будьте уверены, что сделать это сейчас проще, чем когда-либо прежде. Крышки розеток и выключателей, а также комплекты проводки, которые вы покупаете в розетках DIY, также должны иметь полезные инструкции.

Установка выключателя света

При установке нового выключателя света важно ознакомиться с его внутренним устройством. Вы, вероятно, столкнетесь с лицевой панелью (внешняя пластиковая) и металлической внутренней частью, называемой монтажной коробкой. Это стандарт для пластиковых выключателей света. В металлических переключателях все немного по-другому — мы скоро к этому подойдем.

Примечание. Это руководство описывает замену/установку простого светильника. Другие, такие как двойные переключатели, потребуют небольшого дополнительного руководства!

Снимите существующую лицевую панель, которую необходимо прикрепить парой простых винтов. Держите винты в стороне. Отличный совет здесь, чтобы сделать быстрое фото вашей проводки. Таким образом, вы будете точно знать, как все это соединяется вместе, когда все сказано и сделано.

На обратной стороне вашего выключателя вам нужно будет открутить дальше — это даст вам доступ к проводам. Теперь вы сможете снять старый фитинг или лицевую панель. Аккуратно снова присоедините и затяните провода к новому выключателю почти так же, как и к предыдущему фитингу.

Однако, если вы переходите на металлический выключатель света, вам необходимо заземлить провода. Это важно, чтобы вас не ударило током! Заземление защищает вас, отправляя ложные токи «обратно на землю». Это мера безопасности, которая имеет решающее значение для подключения и установки любого электрического блока.

Давайте вернемся к этой идее металлической внутренней части. Ваш заземляющий провод имеет зеленый и желтый цвета, а в пластиковом выключателе он крепится к металлической внутренней части. Нет такого внутреннего с металлическим переключателем. В металлическом выключателе света вам необходимо убедиться, что заземляющий сердечник прикреплен к лицевой панели.

Следя за фотографией проводки, осторожно отсоедините провода от существующей установки. Снимите сердечник заземления и прикрепите его к новой лицевой панели. Затем заменить провода по прежнему моду тоже на новую лицевую панель.

Если вы вообще не видите заземляющий провод или не знаете, как выполнить этот шаг, обязательно обратитесь к электрику.

Когда все провода подключены к новой лицевой панели и переключателю, закрепите все обратно и включите питание для проверки.

Могу ли я переделать выключатель света?

Вы можете заменить один переключатель на что-то более удобное. Например, некоторые светильники поставляются с диммерами. В других случаях вы можете установить датчик движения. Возможно, вы даже захотите перейти на двойной или мультипереключатель (такой, как наша Studio Range 4 Gang Dolly ).

Переход на любой из этих альтернативных вариантов вполне возможен. Однако они потребуют от вас немного больше работы. В качестве альтернативы всегда стоит обратиться за помощью к профессиональному электрику.

При использовании мультипереключателей вам нужно помнить, что вам необходимо сразу же заменить исходный одиночный фитинг. Вам понадобится по крайней мере двухсторонний переключатель — и вам понадобится трехжильный заземляющий кабель для подключения обоих переключателей в устройстве. Мульти-переключатели могут быть сложными и даже опасными в настройке, поэтому обязательно проявляйте исключительную осторожность. Опять же, эти типы коммутаторов могут работать лучше всего при профессиональной поддержке.

Диммерные выключатели немного проще в обращении. Они бывают разных форм и стилей, но концепция очень похожа. После того, как вы отсоединили все исходные провода, вам нужно будет подключить заземляющие провода к диммеру. Для этого вам в идеале понадобится проволочная гайка, чтобы закрыть ее и подключить к зеленым или оголенным проводам в самой коробке.

Затем вы должны затянуть диммер и внимательно следить за всеми предоставленными инструкциями. Заменить диммер стандартным так же просто, но опять же, стоит следовать любым конкретным инструкциям, которые вы получаете.

При использовании датчиков движения вам всегда нужно убедиться, что в вашем существующем фитинге есть нейтральный провод. Как правило, это черный или синий цвет, и он подключается, как и следовало ожидать, с помощью обычного переключателя. Следуйте процедуре, которую мы перечислили выше, и не торопитесь!

Переделать выключатель света не так сложно, как может показаться на первый взгляд. Как упоминалось ранее, домашняя проводка прошла долгий путь!

Начало работы с розетками

Во многих отношениях установка простой розетки намного проще, чем установка выключателя света! Замена или установка новых розеток — это просто случай принятия решения, какой вариант вы предпочитаете — скрытый или накладной монтаж. Розетки, такие как Vintage Range Double , просты в установке и использовании.

Основное различие между розетками для скрытого монтажа и розетками для поверхностного монтажа заключается в том, что они крепятся к стене. Розетка для скрытого монтажа, как и следовало ожидать, находится на одном уровне со стеной, что означает, что она «встроена» и выглядит плоской. Розетка для поверхностного монтажа немного выступает и встречается чаще.

У обоих есть свои плюсы и минусы. Розетки для поверхностного монтажа, как правило, намного проще в обращении и установке. Однако они не выглядят стильно, как варианты скрытого монтажа! С розеткой для скрытого монтажа вам часто придется вырыть небольшое углубление в штукатурке стены, чтобы вставить ее. При желании вы также можете переключаться между ними.

Как и при установке выключателя света, вы всегда должны убедиться, что питание отключено. По крайней мере, вы должны убедиться, что цепь или предохранитель вашей розетки отключены. Для абсолютной безопасности имеет смысл отключить всю цепь. Эта работа вряд ли займет у вас много времени, поэтому вам не придется отключать все питание часами.

Обязательно проверяйте цепь с помощью тестера разъемов после отключения питания. Это делается для того, чтобы цепь не была под напряжением и чтобы вы могли продолжить и внести коррективы.

Также убедитесь, что у вас есть заземляющая трубка — зеленая и желтая — под рукой, если внутри есть оголенная проводка. Крайне важно, чтобы вы надели это, чтобы избежать любого шанса поражения электрическим током.

Вам следует поискать существующие трубы или кабели в стенах. Сверлить их случайно никогда не бывает хорошей идеей!

Для поверхностного монтажа вам понадобится спиртовой уровень, дюбели, карандаш и как минимум дрель. Молоток тоже помогает!

Установка сокета

Опять же, начнем с поверхностного монтажа. С существующей розеткой для поверхностного монтажа вам нужно будет отвинтить лицевую панель розетки и удалить кабельные соединения внутри. Возьмите новую розетку и протяните кабели через разъемы. Привинтите и установите новую лицевую панель на место, при необходимости установите дюбели.

Если вы устанавливаете совершенно новую розетку, вам нужно будет тщательно отметить точки крепления на стене. Используйте карандаш и новую лицевую панель гнезда в качестве шаблона. Всегда проверяйте, нет ли ничего позади того места, где вы хотите вкрутить новую головку!

Просверлите отверстия для дюбелей и забейте их молотком. Аккуратно прорежьте кабельный ввод в вашей новой розетке. Затем прикрепите коробку к стене с помощью шурупов в дюбелях.

Если вы проводите кабель в розетку с большого расстояния, обязательно установите короб. Это поможет держать кабель на одном уровне со стеной. Его можно измерить, обрезать по размеру и закрепить на стене с проложенным кабелем. Также будет крышка, которую вы также можете закрепить на транке.

Подведите кабели к точкам подключения в коробке, следуя инструкциям, приведенным в вашем руководстве.

При использовании фитингов заподлицо вам потребуется атаковать штукатурку. Это означает, что вам нужно будет просверлить стену, чтобы пройти глубже вашей коробки, создавая контур. В идеале у вас должен быть какой-то шаблон с вашим новым сокетом.

Вам нужно будет аккуратно отколоть гипс в соответствии с вашими рекомендациями и на требуемую глубину. Это будет означать использование молотка и очистку области — так что будьте осторожны! Отсюда вы можете сверлить и заглушать, как при поверхностном монтаже. Подсоедините кабели к соединениям и проверьте.

Возможно, вы обнаружите, что у вас есть каркасная стена, в которой вы хотите установить новую розетку. Если это так, или если вы не уверены, вам необходимо проконсультироваться с профессиональным установщиком.

Заключение

Выключатели и розетки бывают всех форм, размеров и стилей. Будь то промежуточный переключатель (например, наш Vintage Range 1 Gang из сатинированной латуни с черной отделкой ) или что-то другое, мы можем помочь. Мы обязательно предоставим выключатели и розетки отличного качества с четкими инструкциями, которые помогут вам в пути.

Еще никогда не было так просто установить современный, эстетически привлекательный набор розеток и выключателей. Будь то замена или установка с нуля, вполне возможно справиться со всем самостоятельно. Однако, если вы не чувствуете себя комфортно или неуверенно, позвоните электрику, который поможет вам все настроить!

19 ноября 2021

Можно ли поставить розетку на цепь освещения?

Электрические цепи в вашем доме адаптированы к выполняемой ими работе.

Таким образом, у вас будет проводная цепь освещения для всех ваших осветительных приборов, цепь для ваших электрических розеток (иногда разделенная между различными зонами собственности), а затем выделенные цепи для ключевых элементов высокой мощности, таких как ваша печь/котел.

Проблема в том, что вы хотите добавить новую розетку в свой дом, но она не находится рядом с существующей проводкой для ваших розеток.

Хорошим примером может быть добавление розетки в чулан под лестницей, где есть свет, но это необычно, если рядом есть существующая розетка.

Прокладка проводки, чтобы добавить ее к цепи розетки, может быть сложной задачей, поэтому не могли бы вы вместо этого просто подключить розетку к цепи освещения поблизости?

Технически розетку можно подключить к цепи освещения, но делать это не рекомендуется. Возможны проблемы с перегрузкой цепи. Если вы добавляете розетку в цепь освещения, делайте это параллельно. В противном случае выключатель света будет управлять цепью.

Давайте посмотрим на:

• Могут ли светильники и розетки на 13 А находиться в одной цепи
• Почему розетки следует подключать только параллельно
• Основные моменты, которые следует учитывать при подключении розетки с подсветкой

Могут ли лампы и розетки на 13 А быть в одной цепи?

Итак, первый вопрос, который вы всегда должны задавать перед выполнением любой работы с электричеством, это безопасно ли это?

С технической точки зрения добавление розетки на 13 А в цепь освещения при условии соблюдения обычных инструкций и процедур будет безопасным.

Когда вы что-то подключаете к нему, тогда у вас могут возникнуть проблемы…

Впрочем, это не то, чем можно пренебрегать. Потому что при добавлении розетки в цепь освещения есть риски, которые нельзя игнорировать.

Во-первых, цепи освещения будут иметь другой автоматический выключатель, чем цепь вашей розетки. В Великобритании и Европе это обычно 5А или 6А, хотя в США может быть выше 15А.

Если вы добавите розетку на 13 А в цепь, рассчитанную на 5 или 6 А, вы можете абсолютно перегрузить ее.

В Северной Америке, где розетки рассчитаны на 15 А или 20 А, если вы добавите розетку на 20 А в цепь освещения на 15 А, возникнет та же проблема.

Во-вторых, это защита заземления. В большинстве жилых домов есть выключатель, подключенный к розетке.

В Северной Америке они называются прерывателями цепи замыкания на землю (GFCI), а в Великобритании и Европе они называются устройствами защитного отключения (RCD).

Целью этих устройств является отключение питания в цепи, если есть какой-либо электрический ток на заземленную поверхность, чтобы вас не убило током из-за неисправности.

По закону они необходимы там, где рядом с розеткой есть вода — например, в ванных комнатах, на кухонных столешницах или на открытом воздухе — и, по оценкам, за это время они сократили около 50% домашних поражений электрическим током. Если вы можете добавить GCFI или RCD в цепь, это сделает ее более безопасной.

Однако по закону не требуется, чтобы проводные электрические цепи внутреннего освещения имели УЗО или УЗО.

Таким образом, подключение розетки, а затем подключение устройства, которое может вызвать неисправность, может не привести к отключению цепи.

По сути, розетка предназначена для работы с большим количеством подключенных к ней устройств. Следовательно, вы должны всегда, где это возможно, подключать розетку к цепи, предназначенной для нее.

Но, если вы подключаете розетку к цепи освещения, с ней нужно быть осторожным — никогда не используйте дешевый импортный прибор, который не был изготовлен с соблюдением строгих условий безопасности, и никогда не используйте прибор, который каким-либо образом сломан.

Должен ли я подключать розетку последовательно или параллельно?

Предположим, вы не можете подключить свою розетку к розетке, и цепь освещения — ваш единственный вариант. В этом случае необходимо принять решение о том, будете ли вы подключать его последовательно или параллельно.

Скорее всего, если вы пытаетесь обойтись минимальной работой с проводкой, на самом деле вы надеетесь просто поставить розетку последовательно, но на самом деле это ужасная идея.

Вы все равно должны соединить розетку параллельно с автоматическим выключателем, потому что это помогает распределить ток, предоставляя ему несколько путей прохождения в случае перегрузки.

Последовательное соединение означает, что ток имеет один путь. Если ваш прибор, подключенный к розетке, работает со сбоями, резервной защиты не существует.

Кроме того, есть очень практическая причина не включать розетку в цепь последовательно с освещением — выключатель света.

Если вы подключите розетку к цепи с выключателем на ней, выключатель будет управлять светом и розеткой.

Вы никогда не сможете пользоваться розеткой с выключенным светом, что может быть реальным неудобством и пустой тратой электроэнергии.

Основные меры предосторожности при подключении розетки к источнику света

Есть три основных момента, на которые следует обратить внимание, если вы решите подключить розетку к цепи освещения.

Во-первых, это проблема, которую мы уже рассмотрели с переключателями. Вам нужно убедиться, что вы не подключаете розетку к петле с выключателем, если хотите управлять ею независимо.

Во-вторых, по возможности следует избегать установки розетки в цепи, не защищенной GFCI или RCD. Хотя это и не является незаконным, это рекомендуется из-за количества поражений электрическим током, от которых они защищены.

Очень легко определить, является ли ваш автоматический выключатель GFCI, так как на нем будет кнопка с надписью «нажмите здесь, чтобы проверить», или на цепи УЗО может быть просто написано «T» или «Test».

Нет кнопки = нет защиты.

Если вы добавите розетку в незащищенную цепь и что-то пойдет не так с включенным в розетку прибором, вы рискуете получить удар током.

Наконец, стоит отметить, что для цепей освещения и розеток обычно используются разные провода. Если вы подключите розетку к цепи неправильным типом провода, вы рискуете не получить достаточный ток, необходимый для безопасной работы розетки.

Как правило, в Северной Америке в цепях освещения используется проводка AWG-14, а в розетках — более толстая проводка AWG-12.

AWG-12 рассчитан на 20 А, а AWG-14 рассчитан только на 15 А. Таким образом, добавление розетки на 20 А в цепь освещения с проводкой AWG-14 небезопасно.

То же, что и в Великобритании и Европе — проводка диаметром 1 мм иногда используется для цепей освещения, которые могут безопасно выдерживать только 8 А.

Проводка 1,5 мм рассчитана на ток от 14 до 20 А, поэтому я надеюсь, что здесь вы видите проблему.

Схема подключения ламп и розеток к одной цепи

На этой схеме показано, как нужно подключить розетку к цепи освещения, чтобы она всегда была горячей, т. е. не контролируемой выключателем.
