Подключение светодиодной ленты
С появлением светодиодных ламп появилась возможность сделать световое оформления квартир и домов разнообразнее. А когда придумали гибкие ленты с закрепленными на них небольшими светодиодами, которые могут светиться разными цветами и даже плавно изменять цвет, требуется только фантазия: подключение светодиодной ленты — дело несложное. Один раз проделав операцию вы без труда ее повторите.
Светодиодные ленты бывают одноцветными и универсальными — меняющими свой цвет при помощи пульта управленияСодержание статьи
- 1 Типы и виды
- 1.1 Цвета и типы свечения
- 1.2 Степень защиты
- 1.3 Размеры светодиодов, их яркость и плотность
- 1.4 Расчет длины
- 2 Подключение светодиодной ленты
- 2.1 Как подключить несколько светодиодных лент
- 2.2 Подключение RGB ленты через контроллер
- 3 Способы соединения
- 3.1 Коннекторы
- 3.2 Пайка
Типы и виды
Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке.
Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.
Цвета и типы свечения
Вы, наверное, заметили, что светодиодные ленты различаются по типу свечения. Они бывают:
- Монохромными. Собираются из элементов типа SMD, выдают определенный цвет. В маркировке указывается начальная буква английского написания цвета:
- LED-W-SMD — белый (может быть с оттенком голубым или желтым, еще называют теплым или холодным светом),
- LED-R-SMD — красный,
- LED-B-SMD — синий,
- LED-G-SMD — зеленый.
- Универсальными. Маркируются RGB — дают различные оттенки в зависимости от команды с пульта управления. РАботают в паре с контроллером и пультом управления.
Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение. Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание.
Степень защиты
Так как область применения LED лент обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.
Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудовДля наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.
Размеры светодиодов, их яркость и плотность
Разберемся с размерами.
Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.
Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.
Это — два самых распространенных типа, хотя есть и более крупные- 56*30 мм, а также встречаются более мелкие — 20*20 мм.
Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:
- размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
- размером 5,0*5,0 мм — от 2 до 8 лм.
Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:
- 3,2*2,8 мм выдает 0,3 до 1,6 лм;
- размером 5,0*5,0 мм — от 0,6 до 2,5 лм.
Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.
Расчет длины
Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.
В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.
Таблица мощности светодиодных лент с разной плотностью установки светодиодовПо этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт.
Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).
Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.
Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.
Разрезают светодиодную ленту ножницами строго по разметкеЕсли ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.
Подключение светодиодной ленты
Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.
д.

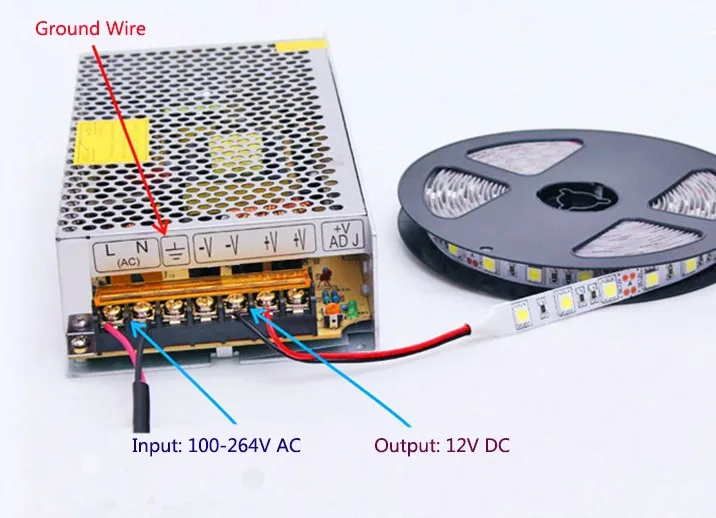

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).
Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).
Подключение специальной светодиодной ленты к сети 220ВОтличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.
Схема подключения светодиодной ленты без блока питанияВ принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.
Как подключить несколько светодиодных лент
Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.
Таблица потребляемого тока светодиодными лентами, питающимися от 12 ВИногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.
Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.
В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.
Подключение RGB ленты через контроллер
Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.
Подключение светодиодной ленты RGB через контроллерТочно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.
Способы соединения
Подключение светодиодной ленты к блоку питания последовательное.
Потому обращаем внимание на полярность: соединяем «+» только к такому же полюсу, а «-» — к минусу.
На конце ленты, которая приходит на бобине припаяны проводники. Если свечение монохромное, проводников два — «+» и «-«, у многоцветных 4, — один общий «плюсовой» (+V) и три цветных (R — красный, G — зеленый, B — синий).
Бобины в чистом видеНо не всегда нужен 5-метровый кусок. часто требуются более короткие отрезки. Разрезают ленту по нанесенным линиям.
Линии разреза на светодиодных лентахНа фото вы видите по обе стороны от линии разреза контактные площадки. На каждой ленте они подписаны, так что запутаться при подключении довольно сложно. Чтобы было еще проще, используйте проводники разных цветов. Так будет нагляднее и вы точно не запутаетесь.
Коннекторы
Соединить светодиодную ленту можно без пайки. Для этого есть специальные коннекторы. Это специально разработанные устройства — пластиковые корпуса, которые обеспечивают должный контакт. Есть коннекторы:
Все очень просто: открывается крышка, вставляется лента или проводники с оголенными концами.
Крышка закрывается. Соединение готово.
Способ очень простой, но не очень надежный. Контакт обеспечивается только давлением, и если немного крышка ослабляется, начинаются проблемы.
Пайка
Если есть хоть какие-то навыки пайки, лучше использовать этот способ. Для работы потребуется паяльник средней мощности, с тонким или заточенным жалом. Нужна канифоль или флюс, а также олово или припой.
Зачищаем от изоляции концы проводников, скручиваем их в плотный жгут. Берем разогретый паяльник, укладываем проводник на канифоль, прогреваем его. Берем на жало паяльника немного припоя, снова прогреваем провода. Жилы должны затянутся оловом — залудиться. В таком виде проводники легко паять.
Как подсоединить диодную лентуАналогичным образом пролудить желательно и контактные площадки: окуните паяльник в канифоль, прогрейте площадку. Следите, чтобы олово не вытекало за пределы площадок. Возьмите подготовленный проводник, уложите его на площадку, прогрейте паяльником. Олово должно расплавиться и затянуть проводник.
Секунд 10-20 удерживайте проводник на месте (иногда проще держать тонкогубцами или пинцетом — проводник греется), подергайте. Он должен крепко держаться. Аналогичным образом паяем все необходимые проводники.
НА RGB лентах с 4-мя проводами следите, чтобы площадки не соединились во время пайки. Расстояние меду контактами очень маленькое, малейшие потеки могут испортить все дело. Действуйте аккуратно.
Как подключить светодиодную ленту?
1) Как подключить светодиодную ленту?
Подключить светодиодную ленту можно при помощи блока питания для светодиодной ленты. Необходимо учитывать вольтаж ленты и ее мощность, чтобы подобрать правильный блок питания.
2) Как подключить светодиодную ленту к 220?
Подключение светодиодной ленты к 220 осуществляется через блок питания
3) Как подключить светодиодную ленту к блоку питания?
Одноцветная светодиодная лента подключается к блоку питания с помощью двух проводов, а RGB (многоцветная) лента подключается с помощью четырех проводов к RGB-контроллеру, а он в свою очередь с помощью двух проводов к блоку питания.
4) Как подключить блок питания к светодиодной ленте?
У блока питания предусмотрены клеммы для подключения проводов идущих от светодиодной ленты. Для этих разъемов вам понадобится отвертка.
5) Светодиодные ленты для дома как подключить?
Для подключения к домашней сети светодиодной ленты вам потребуется блок питания (трансформатор) преобразующий 220 вольт в 12 вольт или 24 вольта в зависимости от ленты, которую вы подключаете.
6) Как подключить светодиодную ленту в машине?
К бортовой сети легковой машины светодиодную ленту 12в можно подключить на прямую, т.к. в электросети автомобиля напряжение 12 вольт.
7) Как подключить провода к светодиодной ленте?
Подключить провода к светодиодной ленте можно либо припаяв их к контактам на плате светодиодной ленты, либо используя специальный выводной коннектор для светодиодной ленты.
8) Как подключить светодиодную ленту 12 вольт?
Подключать светодиодную ленту 12 вольт нужно через блок питания, который трансформирует напряжение из 220 вольт в 12 вольт.
9) Как подключить светодиодную ленту без блока питания?
Без блока питания можно подключить только светодиодную ленту 220 вольт, во всех остальных случаях для подключения ленты к сети 220в вам потребуется блок питания.
10) Как правильно подключить светодиодную ленту?
Правильное подключение светодиодной ленты осуществляется при помощи блока питания подобранного по вольтажу и мощности под вашу светодиодную ленту.
11) Как подключить светодиодную ленту к 220 без блока питания?
К 220в без блока питания можно подключить только ленту рассчитанную на напряжение 220 вольт, во всех остальных случаях потребуется блок питания.
12) Как подключить светодиодную ленту к компьютеру?
Вам необходимо будет ее запитать от проводов блока питания компьютера имеющих напряжение 12 вольт.
13) Как подключить rgb светодиодную ленту?
Для подключения RGB светодиодной ленты помимо блока питания вам потребуется RGB контроллер.
14) Как подключить светодиодную ленту к колонкам?
Для подключения светодиодной ленты к колонкам вам потребуется найти, где у колонок подключается питание и сделать вывод на 12 вольт для подключения ленты
15) Светодиодная лента 12 вольт для авто как подключить?
Светодиодную ленту 12 вольт к бортовой сети автомобиля можно подключить напрямую без дополнительных трансформаторов.
16) Светодиодная лента 220 вольт как подключить?
Светодиодная лента 220V подключается к сети питания при помощи диодного моста. Сам диодный мост имеет с одной стороны вилку для подключения к розетке 220v, а с другой стороны два контакта для подключения к торцу ленты.
17) Как подключить светодиодную ленту к 220в?
К 220v светодиодную ленту подключают при помощи блока питания соответствующего вольтажности и мощности выбранной вами ленты.
18) Как подключить выключатель к светодиодной ленте?
Выключатель стоит подключать в разрыв сети перед блоком питания, питающим светодиодную ленту.
19) Как подключить светодиодную ленту к usb?
Т.к. USB выход поддерживает напряжения в 5 вольт то к нему может быть подключена только лента работающая от напряжения 5 вольт. Самый простой выход для подключения ленты к USB это использование какого-либо провода уже с распаянной клеммой под USB а с другой стороны с проводом. Что даст вам возможность, обрезав провод и зачистив провода подключить к ним контакты ленты 5 вольт.
20) Как подключить светодиодную ленту к прикуривателю?
К прикуривателю можно будет подключить только светодиодную ленту 12 вольт. Простейшим способом будет использовать, какую либо зарядку или шнур с наконечником, подготовленным для работы от прикуривателя. Обрезав провод, вы сможете подключить к нему светодиодную ленту.
21) Как подключить светодиодную ленту к батарейке?
Все будет сильно зависеть от вида и мощности батарейки. И скорее всего вам придется для подключения ленты объединить несколько батарей, чтобы их мощности хватило для питания выбранного вами отрезка светодиодной ленты.
22) Как подключить светодиодную ленту через usb?
Т.к. USB выход поддерживает напряжения в 5 вольт то к нему может быть подключена только лента, работающая от напряжения 5 вольт. Самый простой выход для подключения ленты к USB это использования, какого либо провода уже с распаянной клеммой под USB, а с другой стороны с проводом. Что даст вам возможность, обрезав провод и зачистив провода подключить к ним контакты ленты 5 вольт.
23) Как подключить контроллер к светодиодной ленте?
Контроллер подключается к светодиодной ленте в разрез цепи после блока питания. Для этого на контроллере есть клеммы для подключения проводов ведущих от блока питания и проводов ведущих к светодиодной ленте.
24) Как подключить светодиодную ленту к компьютеру через usb?
Т.к. USB выход поддерживает напряжения в 5 вольт то к нему может быть подключена только лента, работающая от напряжения 5 вольт. Самый простой выход для подключения ленты к USB это использования, какого либо провода уже с распаянной клеммой под USB, а с другой стороны с проводом. Что даст вам возможность, обрезав провод и зачистив провода подключить к ним контакты ленты 5 вольт.
25) Лента светодиодная 12в как подключить?
Для подключения ленты 12в вам потребуется блок питания (трансформатор) рассчитанный на 12 вольт и так же вам нужно будет рассчитать его мощность, чтобы ее хватило для подключения выбранного вами отрезка светодиодной ленты.
26) Как подключить светодиодную ленту через выключатель?
Подключить светодиодную ленту через выключатель можно поставив выключатель в разрыв цепи между подключением к сети 220 вольт и блоком питания для светодиодной ленты.
27) Светодиодная лента на кухне как подключить?
Подключение светодиодной ленты на кухне ни чем не отличается от подключения светодиодной ленты в других местах. Вам понадобится для обычной ленты блок питания и место подключения его к сети 220 вольт. Для мощной ленты мы рекомендуем использовать профиль т.к. он дает дополнительное тепло отведение и выглядит более эстетично. Для RGB ленты вам понадобится помимо всего выше перечисленного контроллер, который необходимо будет подключить в разрыв цепи между блоком питания и светодиодной лентой.
28) Как подключить светодиодную ленту 15 метров?
Обычную светодиодную ленту лучше подключать к блоку питания параллельными лучами по 5 метров, т.е. подключается 5 метров, потом берется провод и параллельно с первыми 5 метрами пускается вдоль ленты и уже дальше подключается следующие 5 метров.
И третьи 5 метров подключаются так же параллельно первым 10 метрам светодиодной ленты. В итоге у вас получается подключение 15 метров параллельными кусками по 5 метров.
29) Как подключать светодиодную ленту в квартире?
Для подключения светодиодной ленты к квартирной сети 220 вольт вам потребуется блок питания (трансформатор) из 220 вольт в вольтаж вашей светодиодной ленты.
30) Как подключить светодиодную ленту в авто?
Подключить светодиодную ленту в авто можно к любому проводу внутренней сети автомобиля, но для этого вам потребуется светодиодная лента 12 вольт.
31) Как подключить светодиодную ленту к 220в без блока питания?
Подключить светодиодную ленту к 220в без блока питания можно, только если ваша лента рассчитана на ток 220 вольт. Тогда вам потребуется только диодный мост. Во всех других случаях вам потребуется блок питания (трансформатор) преобразующий 220 вольт в 12v, 24v, 36v или 48v, в зависимости от выбранной вами ленты.
32) Светодиодная лента в ноги как подключить?
Для этого можно использовать светодиодную ленту 12 вольт и подключить ее к ближайшему к ногам проводу внутренней сети автомобиля.
33) Как подключить светодиодную ленту в автомобиле?
Подключить светодиодную ленту в автомобиле можно к любому проводу, т.к. внутренняя сеть автомобиля 12 вольт, то вам необходимо использовать светодиодную ленту 12 вольт.
34) Как подключить 3 светодиодных ленты?
Подключить 3 светодиодных ленты можно параллельно друг другу. Для этого на блоках питания предусмотрены отдельные клеммы под каждый луч ленты.
35) Как подключить светодиодную ленту в машине в ноги?
Подключить светодиодную ленту в машине в районе ног можно к любому проводу, проходящему в этом месте. Главное использовать для этого светодиодную ленту 12 вольт, т.к. бортовая сеть автомобиля так же 12 вольт
36) Как правильно подключить светодиодную ленту к блоку питания?
Правильно подключить светодиодную ленту к блоку питания можно соблюдая полярность, указанную на ленте и на клеммах блока питания.
37) Как подключить 20 метров светодиодной ленты?
Подключить 20 метров светодиодной ленты можно параллельно лучами по 5 метров. В итоге должно получиться 4 луча по 5 метров, параллельно подключенных к клеммам блока питания.
38) Как подключить светодиодную ленту в машине для подсветки ног?
Подключить светодиодную ленту в машине для подсветки ног можно к любому проводу, проходящему в этом месте автомобиля. Главное использовать для этого светодиодную ленту 12 вольт т.к. бортовая сеть автомобиля так же 12 вольт.
39) Как подключить к сети светодиодную ленту?
Подключить к сети светодиодную ленту можно при помощи блока питания (трансформатора). В зависимости от ленты необходимо подобрать блок питания по мощности и по вольтажу.
40) Как подключить светодиодную ленту к аккумулятору?
Подключить светодиодную ленту к аккумулятору можно напрямую, только необходимо учитывать вольтаж аккумулятора и исходя из него подбирать светодиодную ленту.
41) Светодиодная лента 12 вольт как подключить к 220?
Светодиодную ленту 12 вольт можно подключить к 220 с помощью блока питания (трансформатора) из 220 вольт в 12 вольт.
42) Как можно подключить светодиодную ленту?
Светодиодную ленту можно подключить через блок питания для светодиодной ленты.
43) Как подключить две светодиодные ленты?
Подключить две светодиодные ленты можно параллельно к блоку питания для светодиодной лены.
Когда (и когда нет) использовать ленточные соединители без пайки
«Хороши ли эти ленточные соединители без пайки?» Нам часто задают этот вопрос, и, как любит говорить наш главный операционный директор Джейсон: «Ну, это зависит от обстоятельств». В блоге на этой неделе мы рассмотрим наши соединители типа «полоса к полосе», объясним, почему они работают, и дадим некоторые рекомендации о том, когда вы можете или не захотите их использовать, и каковы альтернативы.
Как работают соединители «полоса к полосе»
Чтобы электричество текло, он должен иметь непрерывный путь от одного проводящего материала к другому.
Если два проводника (например, провода или светодиодные ленты) не соприкасаются, электричество не будет течь; если они соединены проводящим материалом или соприкасаются напрямую, цепь замкнута и потечет ток.
Материал, из которого изготовлена светодиодная лента, называется PCB или печатной платой. Традиционно единственным способом электрического соединения с печатной платой является пайка. Пайка не особенно сложна, как только вы освоите ее, но она может занять много времени и требует специальных инструментов и материалов (как минимум паяльник и припой). Однако в обмен на эти усилия вы получите прочное и постоянное электрическое соединение.
Ленточные соединители без пайки предназначены для беспаечного соединения светодиодных лент. Они работают, вставляя полосу в разъемы ниже. Контактные площадки на полосе скользят под контактными штырями на разъеме, замыкая электрическую цепь. В закрытом состоянии застежка разъема удерживает полосу на месте.
Разъемы работают? Это сложный вопрос.
В зависимости от вашего приложения наши соединители работают «большую часть времени», «некоторое время» или «никогда». В следующем разделе мы выясним, что из вышеперечисленного относится к вашему приложению.
Когда не следует использовать соединители полоска-полоска
Ленточные соединители без пайки НЕ создают постоянного электрического соединения с полоской света. В то время как зубцы на застежке хорошо справляются со своей работой, удерживая полоску на месте, движение все еще возможно — и если его много, контактные площадки могут отойти от контактных штырей и потерять соединение.
Эти соединения также подвержены воздействию элементов, поэтому, если ваша полоса и разъемы установлены снаружи, в них может проникнуть влага или дождь, что приведет к коррозии, короткому замыканию или иному выходу из строя контактов.
Ниже Уэйн и Калеб объясняют некоторые распространенные проблемы с разъемами и способы их решения:
С учетом вышеизложенного, вот когда НЕЛЬЗЯ использовать разъемы типа «полоса к полосе».
— Когда ваши светодиодные ленты могут подвергаться перемещению — например, при установке на автомобили, лодки или другие транспортные средства; или в установках, которые могут быть установлены или настроены несколько раз, таких как переносные стеллажи или витрины
— Когда необходимо выполнить большое количество соединений — особенно в установках, требующих много соединений вплотную друг к другу, где один сбой может привести к потере больших участков света
— При установке снаружи или в любом месте, подверженном воздействию элементов — там, где вода или влага могут повлиять на работу разъемов
— При установке в труднодоступных местах — когда дополнительный размер разъема затруднит или сделает невозможной установку светодиодной ленты
— Когда ваши соединители абсолютно НЕ ДОЛЖНЫ выходить из строя — например, в соединителях, установленных в труднодоступных местах, в продуктах или установках, которые вы доставляете или отправляете клиенту, или даже в домах, над которыми вы работаете.
Какие есть другие варианты?
Во-первых, оцените свою установку, чтобы определить, нужно ли вам выполнять подключения, и выясните, как минимизировать количество необходимых подключений. Если вам все же необходимо выполнить соединения, всегда старайтесь делать их параллельно (подключая каждую область обратно к источнику питания), а не последовательно (подключая каждую область спина к спине). Параллельное подключение означает, что в случае сбоя одного соединения остальные продолжают гореть.
Второй — пропаяйте соединения. Если это абсолютно необходимо, ничто не заменит паяные соединения. Если вы профессионал в области светодиодного освещения или стремитесь им стать, то ничто не заменит постоянное соединение пайкой.
Наконечники для пайки
Вкратце, вот основы успешной пайки провода к светодиодной ленте.
— Сделайте аккуратные надрезы как на светодиодной ленте, так и на проводе
— Плавно зачистите провод, не оставляя ненужных кусков провода
— Предварительно залудите провод и светодиодную ленту перед соединением
— Избегайте попадания припоя между контактами и возникновения короткого замыкания
— Всегда заканчивайте соединение термоусадочной трубкой, особенно если вы устанавливаете на открытом воздухе
— Если у вас возникли проблемы с пайкой непосредственно на провод, вы всегда можете использовать наши разъемы и припаять контактный штырь к площадке.
Это дает вам лучшее из обоих миров — постоянное соединение пайки с простотой использования разъема.
Позвольте нашему другу Эллиоту пояснить ниже:
Как установить светодиодную ленту Непаянные соединители
Непаянные соединители упрощают установку светодиодной ленты. В то время как пайка обеспечивает наиболее стабильное соединение для светодиодов, наши разъемы без пайки обеспечивают надежное соединение без дополнительной работы.
Руководство по быстрой установке (пожалуйста, прочтите!)
Несмотря на то, что пайка — лучший способ обеспечить долговременное соединение, соединители без пайки — отличный способ быстро реализовать проект. При правильной установке разъемы не должны болтаться и должны обеспечивать надежное соединение.
Установка одноцветного разъема без пайкиРуководство по подключению разъема без пайки
Одноцветные светодиодные ленты, процесс установки см.
ниже Видео 1 — Как установить светодиодную ленту на непаянный разъем Видео 2 — Как подключить комплект светодиодной ленты с разъемами без пайки
Как установить разъемы без пайки для светодиодной ленты:- Разрежьте по линии метки и оторвите немного защитной ленты 3M от метки. Если скотч 3М немного не отклеить, полоску будет сложнее вставить в разъем.
- Слегка вытяните черный пластиковый фиксатор из непаянного разъема. Слишком сильное натяжение может привести к повреждению беспаечного разъема светодиода.
- Вставьте полоску в беспаечный разъем. Соединительный лоток имеет две стороны — убедитесь, что широкая белая сторона обращена вверх. Это вершина.
- Убедитесь, что контактные площадки полностью касаются металлического соединения.
- Сдвиньте пластиковый замок назад к середине в положение блокировки. Будьте осторожны и убедитесь, что монтажный лоток надежно закрыт, иначе индикаторы не загорятся. Дважды проверьте маркировку (+) и (-), чтобы убедиться, что цвет провода соответствует каждому из них.
- При длительном использовании попробуйте использовать жидкую ленту или клейкий материал, чтобы убедиться, что разъем не ослабнет.
Подготовьте все материалы. Вам понадобятся ножницы, гибкая светодиодная лента, беспаечный разъем, линейка (при необходимости) и набор рук.
Шаг второй: Измерьте, сколько футов светодиодной ленты вам нужно
Вы можете заказать светодиодную ленту в рулонах (16 футов) или по футам, в зависимости от заказанного количества. Решите, сколько гибких светодиодных лент вам понадобится для вашего проекта.
Поскольку светодиодную ленту можно разрезать только через каждый третий светодиод, вам, возможно, придется немного превысить или уменьшить желаемую спецификацию.
Шаг третий: Как разрезать светодиодную ленту
Как видно ниже, гибкую ленту можно разрезать только по обозначенным линиям. Возьмите острые ножницы и разрежьте по линии.
Шаг четвертый: обратите внимание на положительные и отрицательные маркировки
ВАЖНО: обратите внимание на положительные и отрицательные стороны светодиодной ленты. Это важно для следующих нескольких шагов. Иногда, когда вы разрезаете светодиодную ленту, все может смешаться.
Шаг пятый. Знакомство с беспаечным разъемом
Каждый беспаечный разъем имеет две стороны. Чтобы убедиться, что у вас правильная сторона, убедитесь, что более широкая белая сторона обращена вверх. Это вершина.
БУДЬТЕ ОСТОРОЖНЫ и снимите запорное устройство с проводов.
Не тяните за провода, чтобы сделать это, так как разъем без пайки хрупкий.
Шаг шестой. Присоединение беспаечного разъема к светодиодной ленте
ВАЖНО : Цвет не всегда имеет значение! Убедитесь, что вы следуете положительной стороной гибкой полоски вниз через провод беспаечного разъема к источнику питания. Красный/черный может означать (+) или (-) в зависимости от того, к какой стороне вы подключили разъем.
Шаг седьмой. Прикрепление лотка к светодиодной лампе
В приведенном ниже примере, если бы мы прикрепили беспаечный разъем к другой стороне гибкой ленты, красный цвет был бы отрицательным, а черный положительным. .
Затем АККУРАТНО закрепите фиксирующий лоток на месте, подключив клеммы гибкой светодиодной ленты к разъему. Будьте осторожны и убедитесь, что монтажный лоток надежно закрыт, иначе свет не будет работать.
Шаг восьмой.
Подключение светодиодной ленты к источнику питания Это можно сделать несколькими способами.
1. Гайки для проводов
2. Стыковые соединения
3. Клеммные колодки
4. Коаксиальные разъемы постоянного тока с винтовыми клеммами или без них
Совместите положительную и отрицательную маркировку с положительным и отрицательным проводами от источника питания. Убедитесь, что питание отключено, когда вы делаете это.
Если у вас не горят полосы света:- Цвет проводов не всегда имеет значение! Убедитесь, что вы следуете положительной стороной гибкой полоски вниз через провод беспаечного разъема к источнику питания. Красный/черный может означать (+) или (-) в зависимости от того, к какой стороне гибкой светодиодной ленты вы подключили разъем.
- Другая распространенная проблема заключается в том, что разъем для пайки может быть установлен вверх ногами; повторите шаги, описанные выше, и повторите попытку.
