Как пользоваться дренажным насосом с поплавком: Как правильно использовать дренажный насос?

Как правильно использовать дренажный насос?

Дренажный насос предназначен для откачки средне и сильнозагрязненной воды. Он подходит для осушения жидкости, которая разлилась из-за разрыва трубы или переполнения природного водоема, полива сада, удаления воды из подвалов, бассейнов, фонтанов. В статье мы расскажем, как правильно включать погружные насосы и ухаживать за ними.



Как пользоваться дренажным насосом?

Чтобы начать пользоваться дренажным насосом достаточно придерживаться определенного алгоритма: подсоединить шланг к отверстию, зажать места соединения хомутами, погрузить насос в резервуар. Дальнейшие действия зависят от типа дна. Распишем более подробный алгоритм действий.

1. Подсоедините шланг или рукав к выходному отверстию.  Если вы купили поверхностную модель, подключите еще и всасывающий шланг. Зажмите места соединения металлическими или толстыми пластиковыми хомутами: вода будет проходить через трубы под давлением, хомуты не позволят шлангам соскочить.
2. Погрузите насос в резервуар. Если дно ровное, а ила и глины нет или мало. Подвесьте агрегат или установите на подставку, чтобы грязь не забила всасывающее отверстие. Поверхностный насос в воду не опускают — прикрепляют к платформе рядом с емкостью и опускают в жидкость только входной шланг и поплавок, который фиксируют на кабеле.
3. Включите агрегат.
4. Время от времени проверяйте фильтр и убирайте грязь, чтобы насос не забился.
5. В конце работы вытяните погружной насос за страховочный трос.

Техника безопасности

• Не включайте дренажный насос, если в воде есть люди или животные. Любое устройство может сломаться. Если оно питается от сети 220 В, человек или животное получит удар током, поскольку вода хорошо проводит электричество. Последствия удара током — тяжелые поражения внутренних органов или смерть. Поэтому ни поверхностные, ни погружные насосы не включают, когда в водоеме есть кто-то живой.
• Не пользуйтесь погружными насосами, если они не опущены в воду. Перед включением агрегата уточните его тип. Двигатели погружных устройств охлаждаются за счет перекачиваемой воды. Если ее не будет, мотор перегреется и сгорит.
• Не перекачивайте жидкости, для которых устройство не предназначено. Разные модели насосов используют для перекачки разных сред — например, чистой или слегка грязной, очень грязной воды, вязких фекальных вод, агрессивных жидкостей. Перед покупкой агрегата уточняйте размер частиц, на которые он рассчитан. Это можно проверить в описании насоса на сайте интернет-магазина или спросить у менеджера лично.
• Не откачивайте едкие жидкости. Бытовые погружные насосы не подходят для работы с маслами, растворами щелочей и кислот. Перекачивайте ими чистую и грязную воду, хозяйственные стоки, фекалии (если в насосе есть измельчитель). Для работы с агрессивными средами нужны специальные модели.
• Используйте дренажные насосы для перекачки воды температурой до 40*С. 9 из 10 бытовых и промышленных устройств рассчитано на работу с холодной, прохладной или теплой водой. Если жидкость в резервуаре горячая, подберите соответствующую модель насоса.
• Не вынимайте насос из водоема за кабель. Это действие — самая частая причина выхода из строя погружных насосов. Если тянуть устройство за кабель, соединение становится негерметичным, вода может попасть в двигатель, и он сгорит.



Как ухаживать

Насосы все время соприкасаются с водой. У них есть гидроизоляционная оболочка, но устройства все равно нужно извлекать на сушу хотя бы раз в полгода.

Поднимите погружной насос за трос, вытрите насухо и рассмотрите его. Если заподозрили поломку или протечку, обратитесь в сервисный центр или к частному мастеру.

Для очистки внутренних камер воспользуйтесь гелеобразным средством для очистки бытовых поверхностей без хлора и кислоты в составе. Если подходящего средства под рукой нет, сделайте уксусный раствор. Для этого добавьте 100 мл 9% уксуса в 3—4 л воды комнатной температуры. Но мы рекомендуем купить бытовой очиститель.

Не разбирайте насос самостоятельно. Доверьте починку неисправного агрегата мастеру. Если по незнанию вы повредите кабель или нарушите герметичность водных соединений, насос перегорит, ударит кого-нибудь током или разольет воду в непредназначенном месте.

Важно. Уточните график обслуживания вашей модели погружного насоса в техпаспорте. Скорее всего, в нем будет подробно описан процесс профилактики и ухода за устройством: следуйте ему в точности.



Частые причины неисправностей в дренажных насосах

Во время использования дренажного насоса владельцы сталкиваются с такими проблемами:

• Быстро забивается фильтр. Выньте и прочистите его. Приподнимите корпус агрегата на полметра, чтобы в насос попадало меньше мусора со дна. Но следите, чтобы он охлаждался жидкостью, иначе мотор перегорит.
• Часто включается защита от сухого хода. Возможно, насос стоит выше оптимальной точки или вода уже успела спуститься ниже рекомендуемой отметки.
• Вода перекачивается медленно. В таком случае агрегат нужно отключить и отвезти мастеру или вызвать его на дом. Устройству требуется диагностика и починка.



Нужно откачать горячую воду: какой насос купить?

Для работы с жидкостями температуры 40*С и выше подходят фекальные дренажные насосы. Они перегоняют рабочую среду, разогретую до 95*С и не выходят из строя.

Еще один плюс фекальных насосов — наличие ножей. Они рубят примеси и не дают им засорить фильтр.



Выводы

Дренажный насос — надежное устройство, если пользоваться им по инструкции и вовремя проводить профилактику неисправностей. График сервисного обслуживания можно посмотреть в техпаспорте.

Сломанный насос не разбирают самостоятельно, а относят мастеру.

Для перегонки горячей воды предназначены специальные фекальные насосы.

принцип работы и конструкция, как пользоваться, для чего нужен, технические характеристики, какой дренажный насос лучше, подбор и назначение, фото и видео примеры

Содержание:

1. Различия дренажных и фекальных насосов
2. Как работает дренажный насос
3. Принцип работы дренажного насоса
4. Как выбрать дренажный насос

Защита подвальных помещений и фундамента зданий во многом зависит от качественной работы дренажного насоса. Нередко прорыв водопровода или засорение дренажной системы в сезон осадков становятся причиной затоплений нижней части построек, что приводит к ухудшению санитарного положения и обширному развитию деструктивных процессов. Устранить проблему можно с помощью дренажного насоса, назначение и принцип работы которого будут рассмотрены в данной статье.

Различия дренажных и фекальных насосов

Для чего нужен дренажный насос? Основной функцией дренажных насосов является откачка и отвод воды из любых емкостей и резервуаров, включая котлованы, шахты, канализационные системы или очистные установки. Дренажный насос может осуществлять выкачку фекальных стоков, работая в многоквартирных домах, и дает возможность очищать от воды подвальные помещения.

Несмотря на схожесть сфер применения, дренажные и фекальные насосы имеют много отличий. Главное из них заключается в разной способности работать с твердыми частицами в воде: дренажные насосы могут работать с частицами, имеющими диаметр от 3 до 12 мм (не считая промышленных насосов, работающих с канализационными системами – такие устройства могут «переваривать» частицы диаметром до 120 мм).

Фекальные насосы предпочитают работать с чистыми или почти чистыми жидкостями, в которых могут присутствовать только очень мелкие включения. По этой причине многие фекальные насосы дополнительно оборудуются измельчителями, которые обеспечивают уменьшением частиц до приемлемых размеров. Рабочее колесо устройства бывает полуоткрытым, моноканальным или вихревым.

Как работает дренажный насос

Дренажные насосы можно разделить на два принципиально разных типа:

• поверхностные;
• погружные.

Чтобы определить, какой дренажный насос лучше подходит для выполнения определенных работ, стоит разобраться в характеристиках каждого типа устройств и понять, как работает дренажный насос в разных условиях.

Поверхностные насосы, пример которых можно увидеть на фото, устанавливаются над водой, возле ямы. Откачка воды осуществляется при помощи шланга, который погружается в воду и достигает дна резервуара. Устройство может работать и в автоматическом режиме, но ему для этого требуется поплавковый механизм, обеспечивающий контроль уровня жидкости в резервуаре. Подъем воды поднимает и поплавок, который воздействует на управляющие элементы и включает насос (подробнее: «Дренажный насос с поплавковым выключателем, устройство и принцип работы»).

Дренажный насос должен иметь две трубы: входную, через которую обеспечивается подача сточной воды из резервуара, и выходную, выводящую воду за пределы заполняющейся емкости.

Поверхностные насосы обязательно должны быть защищены от попадания воды в мотор, поскольку в таком случае он может выйти из строя. Именно поэтому мощность насоса должна быть достаточной, чтобы выкачивать жидкость со скоростью, превышающей скорость подъема воды в котловане. Профессионалы советуют пользоваться патрубками, чтобы соединять насос с канализацией, но для этого нужно знать точные диаметры труб, которые будут соединяться.

Поверхностные дренажные насосы довольно мобильны и просты в обслуживании. При необходимости устройство можно легко перенести в другое место, где требуется перекачка жидкости, а возникающие неисправности нередко получается устранить в полевых условиях, поскольку конструкция довольно проста.

Погружные дренажные насосы работают по тем же принципам, что и поверхностные, поэтому отличия заключаются в конструктивной части устройств. Во-первых, само название погружных приспособлений говорит о необходимости погружения их в воду, а во-вторых, именно этим фактом обуславливается принцип работы таких устройств: перекачка жидкости осуществляется самим насосом, без использования шлангов или патрубков.

Вода всасывается насосом через отверстие в его днище, а для защиты от твердых частиц конструкция оборудуется фильтром.

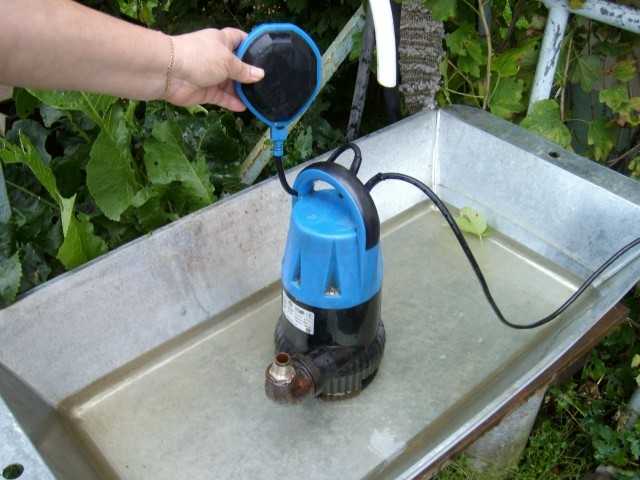

Такие насосы работают автоматически, используя поплавковую систему или пластиковый пузырь, которые сигнализируют о повышении уровня воды и включают насос.

Учитывая тот факт, что погружным насосам необходимо работать под водой, производители создают максимально качественную электроизоляцию, чтобы снизить риск возникновения замыкания до минимума. Использовать эти устройства можно как на бытовом уровне, так и в разных отраслях промышленности – технические характеристики разных моделей насосов могут варьироваться в очень широких пределах.

Чем хороши погружные дренажные насосы? Пользователи очень ценят их за безопасность и хорошие эксплуатационные показатели, которые в большинстве случаев можно использовать по максимуму. Кроме того, погружное оборудование является надежным и может прослужить очень долго.

Принцип работы дренажного насоса

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Как работает дренажный насос? Принцип работы этого устройства напрямую зависит от его назначения: дренажный насос должен отводить воду от постройки в резервуар, который предназначен для хранения жидкости. Сами насосы чаще всего устанавливаются непосредственно на том участке, где требуется откачка воды.

Как пользоваться дренажным насосом и при этом использовать его потенциал полностью? Чтобы насос работал максимально эффективно, в перекачиваемой жидкости должно быть минимальное содержание твердых частиц, причем их размеры не должны превышать допустимых значений.

Глубина установки устройства может отличаться в зависимости от ситуации, но существует негласное правило, которое гласит: чем ниже установлен насос, тем легче с ним работать, и при необходимости его можно будет быстро извлечь. Читайте также: «Ремонт дренажного насоса своими руками — советы и способы».

Очень важно учитывать температуру воды: конструкция дренажного насоса не предусматривает работу с высокими температурами, поскольку двигатель устройств охлаждается за счет отдачи тепловой энергии в жидкость. Большинство производителей в инструкции к оборудованию указывают максимальную температуру, составляющую 50 градусов по Цельсию. Конечно, есть более серьезные модели насосов, способные работать в более тяжелых условиях, но эти устройства имеют довольно узкую специализацию, поэтому заострять внимание на них не стоит.

Как выбрать дренажный насос

Подбор дренажного насоса зависит от условий его использования.

Чтобы купить соответствующий и отвечающий всем требованиям насос, нужно обращать внимание на то, для чего он предназначен, и на следующие аспекты:

1. Условия эксплуатации. Несмотря на хорошие показатели дренажных насосов, их реализация может быть затруднена, если в перекачиваемой воде находятся большие твердые фракции. Если отталкиваться от этого параметра, то можно сделать такой вывод: дренажные насосы отлично подходят для откачки воды в случае затопления подвальных помещений зданий. Чтобы высушить водоем, под насосом потребуется создать твердую и ровную опору. Для работы на строительных площадках лучше выбирать фекальные насосы, оборудованные измельчителем.
2. Расчеты. При расчете необходимой мощности насоса нужно учитывать такой момент: один метр глубины по требуемой мощности соответствует десяти метрам в горизонтальной плоскости. Например, для откачки ямы глубиной 5 м длина шланга должна составлять 50 м. Важно понимать, что при этом скорость выкачки будет невысокой, поскольку существует еще и длина отвода, идущего по земле. Этот параметр тоже нужно учитывать. Если расчеты выполнены правильно, но напор все равно слаб, стоит добавить в расчеты небольшой запас длины – как правило, около 3 м. По большому счету, производительность насоса зависит от его мощности, поэтому этому показателю нужно уделять очень большое внимание.
3. Выбор подходящей модели. Этот пункт зависит от многих факторов, но наибольшее влияние на выбор будет оказывать место, в котором будет установлен насос. Специалисты рекомендуют устанавливать насосы в небольшие ямки, глубина которых составляет около полуметра. Это позволит избежать вытекания воды на напольную поверхность, а если использовать автоматику с вертикальным расположением поплавка, то пол вообще останется сухим, поскольку поплавковые механизмы при грамотной настройке работают очень надежно. Если выбранное для установки место имеет габариты в длину и ширину более 50 см, то можно использовать любой тип поплавкового устройства. При необходимости полного осушения резервуара можно использовать и поверхностные модели, не оборудованные поплавковым механизмом.

Заключение

Дренажные насосы – это надежные устройства, позволяющие ликвидировать последствия затопления подвальных помещений и предотвратить возникновение подобных ситуаций. Кроме того, при необходимости осушить любой резервуар с водой дренажные насосы являются незаменимыми агрегатами, равных которым нет.

Поплавковый датчик – Принцип работы

Рисунок 1: Поплавковый датчик

Поплавковый датчик определяет уровень жидкости в баке или контейнере. Переключатель плавает над жидкостью или внутри нее и действует как механический переключатель при повышении или понижении уровня жидкости. Поплавковые выключатели управляют такими устройствами, как насосы (закачивая или откачивая воду), клапанами (путем открытия/закрытия впускных/выпускных отверстий) или сигнализацией для уведомления пользователей. Поплавковые выключатели экономичны и надежны, они подходят для применения с различными жидкостями.

Содержание

• Как работает поплавковый выключатель?
• Метод переключения
• Внешний противовес
• Проводка поплавкового выключателя
• Материалы для поплавкового выключателя
• Типы поплавковых выключателей
• Типичные области применения поплавкового выключателя
• Часто задаваемые вопросы

• поплавковые выключатели

Как работает поплавковый выключатель?

Поплавковый выключатель перемещается вверх и вниз вместе с уровнем жидкости. В зависимости от противовеса и предварительно установленного триггера механический переключатель открывается или закрывается, когда он поднимается или опускается до определенных уровней. Когда переключатель замыкается, электрический ток проходит через переключатель к подключенному устройству. Например, когда на насос подается электрический ток, насос включается.

Поплавковый выключатель состоит из полого поплавкового корпуса и внутреннего выключателя, также называемого датчиком. Наиболее распространенным внутренним переключателем является геркон с магнитом внутри корпуса. Существуют и другие типы внутренних переключателей, но все они используют один и тот же принцип работы. Механический переключатель создает разомкнутую или замкнутую электрическую цепь в зависимости от уровня воды в резервуаре или пруду.



Метод переключения

В герконе образуется замкнутая цепь, обеспечивающая протекание электрического тока, когда магнит находится близко к геркону. Если магнит удаляется, геркон размыкается, и электрический ток не может течь. Переключатель имеет максимальный коммутируемый ток и напряжение, поэтому всегда проверяйте технические характеристики, чтобы поддерживать оптимальный ток, протекающий через устройство.

Вертикальная установка поплавкового выключателя имеет «фиксированную точку» или внешний противовес. Уровень жидкости контролирует угол поплавкового выключателя, который непосредственно контролирует положение магнита. На заданном уровне внутренний механический переключатель переключается между открытым и закрытым положениями. На рис. 2 (слева) показано обычное применение остановки притока воды в «высокой» точке резервуара для воды. На рис. 2 (справа) показано аналогичное приложение, но оно обнаруживает «низкую» точку в резервуаре для воды и работает в обратном направлении. Поэтому очень важно правильно подключить электронный поплавковый выключатель и установить заданный уровень жидкости специально для конкретного применения. Прочтите нашу статью о проводке поплавкового выключателя, чтобы узнать больше о том, как подключить поплавковый выключатель.

Рисунок 2: Примеры установки поплавкового выключателя для заполнения (слева) или опорожнения (справа). Положение 1 сигнализирует о включении или выключении насоса в зависимости от проводки

Внешний противовес

Рис. 3: Поплавковый выключатель с противовесом в системе подачи воды.

Поплавковые выключатели с внешним противовесом (рис. 3) имеют заданные углы срабатывания. Длина кабеля от противовеса до поплавкового выключателя определяет, насколько поднимается или опускается жидкость, чтобы установить поплавковый выключатель на угол, необходимый для переключения его состояния. Эти переключатели имеют минимальную и максимальную длину кабеля для обеспечения правильной работы. Проводка поплавкового выключателя различается в зависимости от того, используется ли выключатель для запуска или остановки потока жидкости.

Проводка поплавкового выключателя

Правильная проводка поплавкового выключателя имеет решающее значение для обеспечения соответствующих электрических сигналов в зависимости от открытого или закрытого положения переключателя.

• Нормально разомкнутый (НО) поплавковый выключатель: Электрическая цепь внутри выключателя остается разомкнутой, когда выключатель находится в нижнем положении и замкнут в верхнем положении. Таким образом, переключатель открывается под действием силы тяжести и закрывается, когда уровень жидкости поднимается до заданного уровня.
• Нормально закрытый (НЗ) поплавковый выключатель: Электрическая цепь внутри переключателя остается замкнутой, когда переключатель находится внизу, и размыкается в верхнем положении. Таким образом, переключатель закрывается под действием силы тяжести, тянущей его вниз, и открывается, когда уровень жидкости поднимается до заданного уровня.

Примечание: «Нормальная» работа может различаться для разных марок и типов поплавковых выключателей. Пожалуйста, прочитайте руководство по продукту о том, как подключить его в любой конфигурации. Кроме того, в колодцах и резервуарах для воды используются двойные поплавковые выключатели для опорожнения или заполнения водой конструкции.

Рисунок 4: Символ поплавкового выключателя. Нормально разомкнутый (a) и нормально замкнутый (b) поплавковый выключатель

Материалы поплавкового выключателя

Поплавковые выключатели используются для широкого спектра жидкостей, от питьевой воды до высококоррозионных химикатов. Следовательно, необходимо обеспечить, чтобы коммутационный материал оставался совместимым со средой. Прочтите нашу таблицу химической стойкости для получения дополнительной информации о пригодности различных материалов для используемых сред.

Пластмассовый поплавковый выключатель

Пластмассовые материалы, такие как ПВХ (поливинилхлорид) или ПП (полипропилен), идеально подходят для общих применений, связанных с кислотными и щелочными условиями. Однако пластик не подходит для применения при высоких температурах (> 60 градусов по Цельсию или 140 градусов по Фаренгейту).

Поплавковый выключатель из нержавеющей стали

Нержавеющая сталь отличается высокой прочностью и подходит для жидкостей, работающих при высоких температурах. Материал совместим с высококоррозионными химическими веществами и различными санитарными условиями и условиями промывки, что делает его идеальным выбором для медицинской и пищевой промышленности.

Стандарты поплавкового выключателя

1. Поплавковые выключатели, одобренные ATEX, взрывобезопасны и обычно используются в опасных средах.
2. Поплавковые выключатели с защитой от поражения электрическим током, обеспечением защитного заземления, влаго- и пыленепроницаемостью имеют право на получение сертификатов CE в соответствии со стандартом IEC60730-1:2015.

Типы поплавковых выключателей

Серия КПМ

Серия КПМ является наиболее распространенным типом поплавковых выключателей благодаря своей высокой надежности. Переключатель идеально подходит для чистой воды и подходит для многих других сред. КПМ размыкает или замыкает электрическую цепь под углом ±45°. Длина кабеля после противовеса определяет уровень жидкости, при котором срабатывает переключатель.

Рис. 5: Поплавковый выключатель серии KPM

Серия MPM

Серия MPM имеет двойную влагонепроницаемую камеру, обеспечивающую высокую надежность и защиту внутри переключателя, несмотря на его небольшой размер (микро). Форма и большой размер переключателя делают его пригодным для использования со сточными водами, но для него требуется противовес. МРМ размыкает или замыкает электрическую цепь под углом ±45°. Длина кабеля после противовеса определяет уровень жидкости, при котором срабатывает переключатель.

Рис. 6: Поплавковый выключатель серии MPM

Серия JPM

Тип серии JPM представляет собой датчик уровня наклона, состоящий из тяжелого корпуса без неровностей. Серия не требует внешнего противовеса и вращается вокруг себя при погружении в жидкость. Эти особенности делают его подходящим для турбулентной воды и промышленных сточных вод. Обычно используется парами для включения двух функций (опорожнение и наполнение). Серия JPM обеспечивает нормально разомкнутую (NO) или нормально закрытую (NC) функцию.

Рис. 7: Поплавковый выключатель серии JPM

Типичные области применения поплавкового выключателя

Поплавковый выключатель контролирует уровень жидкости в различных жилых и промышленных помещениях. Переключатель обычно подключается к насосу, клапану (например, соленоидному или электрическому шаровому крану) или сигнальному устройству для уведомления пользователя. Благодаря разнообразию конструкций и типов они могут использоваться в различных приложениях. Общие примеры:

• Поплавковые выключатели дренажного насоса могут обнаруживать и активировать насос, чтобы предотвратить повышение уровня воды в отстойнике. Их можно использовать в отстойниках и канализационных ямах.
Поплавковые выключатели резервуара для воды
• могут помочь контролировать уровень воды для питьевой воды, дождевой воды, сточных вод и сточных вод. Насос включается/выключается при подъеме/опускании поплавкового выключателя в воде.
• В хладагентах и ​​кондиционерах используются поплавковые выключатели для контроля уровня воды.
• В производстве напитков используются поплавковые выключатели для заполнения или опорожнения резервуаров для напитков.
• Промышленные стиральные машины используют их для контроля уровня воды в стиральной машине.

Часто задаваемые вопросы

Что такое поплавковый выключатель?

Поплавковый выключатель определяет уровень жидкости в баке. В зависимости от уровня воды он размыкает или замыкает электрическую цепь, обычно используемую для подачи воды в резервуар или из него.

Как работает поплавковый выключатель?

Поплавковый выключатель перемещается вместе с уровнем жидкости вверх и вниз. Внутренний механический переключатель размыкает или замыкает электрическую цепь под действием силы тяжести. Следовательно, электрическая цепь может включать/выключать оборудование, например водяной насос.

Что делает поплавковый выключатель?

Поплавковый выключатель контролирует уровень жидкости в баке. Затем он открывает или замыкает электрическую цепь в зависимости от уровня жидкости и проводки для управления внешними компонентами.

Как установить поплавковый выключатель?

Поплавковый выключатель установлен в баке для жидкости. Во-первых, делается заданный уровень, и это можно сделать с помощью противовеса. Затем, в зависимости от нормально разомкнутой или замкнутой конфигурации проводки, он будет размыкать или замыкать электрическую цепь в зависимости от ее движения вверх или вниз по уровню жидкости.

Как подключить поплавковый выключатель?

Вы можете подключить поплавковый выключатель в нормально открытом или закрытом положении. Нормально разомкнутый поплавковый выключатель остается разомкнутым при опускании (низкий уровень жидкости), а нормально замкнутый поплавковый выключатель остается замкнутым при опускании. Открытое/закрытое положение относится к электрической цепи.

Как установить поплавковый выключатель водоотливного насоса?

Поплавковый выключатель водоотливного насоса обнаруживает подъем воды в водоотливном насосе. Обычно устанавливается в нормально закрытом положении, электрическая цепь замыкается по мере подъема воды. Это позволяет току проходить, чтобы сигнализировать насосу о выкачивании воды из резервуара.

• поплавковые выключатели

Основы поплавковых выключателей | Руководство

Что такое поплавковый выключатель?

Поплавковый выключатель представляет собой тип контактного датчика уровня жидкости, в котором для управления выключателем используется поплавок. Поплавковые выключатели обычно используются для управления другими устройствами, такими как сигнализация и насосы, когда уровень жидкости поднимается или опускается до определенной точки. Несмотря на то, что существуют механические поплавковые выключатели (похожие на поплавок в бачке унитаза, который отключает поступающую воду, когда бачок «полный»), в этой статье основное внимание будет уделено электрическим поплавковым выключателям, поплавкам, которые используются для открытия и закрытия (т.е. , выключать и включать) электрические цепи.

Поплавковые выключатели также часто пользуются спросом, потому что они экономичны, надежны и могут использоваться с широким спектром жидкостей. В этой статье мы рассмотрим обычное использование поплавковых выключателей, как нормально разомкнутых, так и нормально замкнутых поплавковых выключателей.

Типы поплавковых выключателей

Существует два типа поплавковых выключателей: поплавковые выключатели на штоке и поплавковые выключатели на тросе.

Поплавковые выключатели, устанавливаемые на штоке

Поплавковые выключатели, устанавливаемые на штоке, ограничивают движение поплавка вверх и вниз вдоль штока и работают по принципу «один поплавок — один уровень». Поплавковые выключатели, устанавливаемые на штоке, могут быть такими же простыми, как однопозиционный переключатель с одним поплавком на одном штоке, или они могут быть сложными многопозиционными выключателями с семью поплавками на одном штоке. Однопозиционные поплавковые выключатели можно найти как в вертикальном, так и в горизонтальном исполнении.

Поплавковые выключатели на тросе

Поплавковые выключатели на тросе, с другой стороны, так же свободны, как и кабели, к которым они прикреплены. Если не привязать поплавковый выключатель на тросе, он будет плыть по течению, насколько позволяет трос! Хотя все поплавковые выключатели с подвеской на тросе механически довольно эквивалентны (поплавок и трос), они могут быть гораздо более разнообразными в электрическом отношении, чем поплавковые выключатели на штоке. Кабельные поплавковые выключатели могут быть простыми, с одной точкой, управляющей переключателем, или более сложными, с четырьмя точками переключения и встроенным гистерезисом.

Как работают поплавковые выключатели?

Почти все электрические поплавковые выключатели работают за счет использования магнита для размыкания и замыкания геркона.

Как работают поплавковые выключатели с монтажом на штоке

Поплавковые выключатели с монтажом на штоке используют магнит в поплавке, который проходит над герконом с подъемом или опусканием жидкости, открывая или закрывая переключатель. В поплавковых выключателях с горизонтальным креплением на штоке поплавок вращается от геркона на шарнирном рычаге, а не свободно плавает на центральном штоке.

Как работают поплавковые выключатели с подвеской на тросе

Поплавковые выключатели с подвеской на тросе имеют как магнит, так и геркон, расположенные в поплавке. Когда поплавок поднимается и опускается вместе с уровнем жидкости, магнит перемещается ближе или дальше от геркона, заставляя его открываться или закрываться. В обоих случаях изменение уровня жидкости преобразуется в электрический сигнал включения-выключения за счет движения магнита.

Нормально разомкнутые поплавковые выключатели и нормально замкнутые поплавковые выключатели

Самая сложная часть поплавковых выключателей — выяснить, требует ли ситуация нормально разомкнутого или нормально замкнутого выключателя. «Обычно» относится к самому нижнему положению, в котором поплавок может находиться, когда поплавок не плавает. «Открытый» означает разомкнутую цепь, которая выключена. «Замкнутый» переключатель замыкает цепь, включая ее. Для любого конкретного приложения вам нужно подумать о том, хотите ли вы, чтобы повышение или понижение уровня жидкости запускало действие, и должно ли это действие включать или выключать цепь (например, насос или сигнал тревоги). Нормально разомкнутый переключатель не пропускает через себя электричество, когда поплавок свободно висит. Например, это означает, что по мере того, как вода поступает в бак и поднимает поплавок, его контакты замыкаются, чтобы включить опорожняющий насос. Нормально разомкнутые поплавковые выключатели используются для дренажных, отстойных и канализационных точек.

Нормально разомкнутые выключатели включаются при повышении уровня жидкости и выключаются при падении уровня. Это означает, что они отлично подходят для сигнализации высокого уровня и управления опорожняющими (или откачивающими) насосами, такими как дренажные насосы и насосы станций подъема сточных вод.

И наоборот, нормально замкнутый переключатель будет выключаться при повышении уровня жидкости и включаться при падении уровня. Они часто используются для сигнализации низкого уровня и для наполнения или подкачки насосов. Например, если вы хотите, чтобы ваш поплавковый выключатель вызывал сигнал тревоги низкого уровня, вы должны использовать нормально замкнутый поплавковый выключатель. Однако, если вам нужно отключить опорожняющий насос, когда уровень в баке или резервуаре становится слишком низким, вы должны использовать нормально разомкнутый переключатель.

Важно знать, нужен ли вам нормально открытый или нормально закрытый поплавковый выключатель, потому что большинство поплавковых выключателей поставляются с нормально открытым или нормально замкнутым режимом работы, выбранным во время покупки. Есть некоторые одноточечные поплавковые выключатели на штоке, которые могут быть реверсивными пользователем.

Рекомендации по настройке и установке поплавкового выключателя

Некоторые поплавковые выключатели работают по принципу «подключи и работай», и большинство из них довольно легко установить, но стоит уделить немного времени, чтобы ознакомиться с некоторыми передовыми методами настройки и установки поплавковых выключателей.

• Во-первых, и это относится ко всем поплавковым выключателям, убедитесь, что приобретенный вами поплавковый выключатель соответствует полученному вами, и что ваш поплавковый выключатель совместим с жидкостью, в которую вы его заливаете. Если это не тот вы заказали или он несовместим, то он не будет работать, независимо от того, насколько хорошо вы выполните остальные шаги.
• Во-вторых, проверьте правильность установки поплавкового выключателя. Почти все поплавковые выключатели, устанавливаемые на штоке, проникают в сосуд с жидкостью, в которой они будут находиться, поскольку большинство штоков не предназначены для погружения в воду. Таким образом, независимо от того, монтируется ли он снаружи или внутри сосуда, убедитесь, что поплавковый выключатель установлен правильно и крепление непроницаемо для жидкости. Утечка вокруг крепления поплавкового выключателя отрицательно скажется на его работе. Если ваш поплавковый выключатель представляет собой поплавковый выключатель с подвеской на кабеле, проверка вашей физической установки может быть немного более сложной, но не менее необходимой. Вам нужно будет проверить несколько вещей:
  1. Распределительная коробка, к которой будет подключаться поплавковый выключатель на тросе, находится выше отметки уровня воды (или любой другой жидкости, которую вы отслеживаете)?
  2. При подключении к этой распределительной коробке ваш поплавковый выключатель с подвеской на тросе достигнет желаемой нижней точки переключения?
  3. Нужно ли привязывать ваш поплавковый выключатель с подвеской на тросе, чтобы он не сместился с места или не оказался на пути впускных/выпускных труб, мешалок и т. д.?
  4. Достаточно ли выдерживает вес вашего поплавкового выключателя, подвешенного на кабеле, чтобы он не выдергивался из клемм в распределительной коробке?
• В-третьих, убедитесь, что поплавковый выключатель правильно интегрируется с вашей системой управления. Если у вас есть только один переключатель, вам нужно подключить только два провода. Каждый дополнительный переключатель или точка переключения должны добавлять только один провод. Есть ли у вас соответствующее количество клемм для количества проводов, идущих от вашего переключателя(ей)? Подключены ли ваши переключатели к вашей системе управления или схемам управления, или они напрямую связаны с управляемой нагрузкой? Если ваши переключатели подключены непосредственно к сети, есть ли у вас адекватная защита переключателей от скачков тока/напряжения?

После того, как вы утвердительно ответите на все эти вопросы, вы готовы к установке поплавкового выключателя!

Для каких целей используются поплавковые выключатели?

Поплавковые выключатели используются для определения предельного уровня; то есть поплавковые выключатели обеспечивают индикацию того, что уровень жидкости находится на уровне или выше (нормально открытый) или на уровне или ниже (нормально закрытый) определенного уровня. Это отличается от датчиков непрерывного измерения уровня, которые дают непрерывные показания уровня. Поплавковые выключатели — отличное решение, если вам нужно подать сигнал тревоги или включить или выключить насос в зависимости от определенного уровня жидкости. Нужно знать, когда в баке вашего домашнего мазута осталось 15%? Поплавковый выключатель! Хотите автоматически включать дренажный насос в подвале, когда уровень воды достигает определенной отметки? Поплавковый выключатель! Необходимо контролировать чередующиеся опорожняющие насосы с сигнализацией низкого и низкого уровня? Поплавковые выключатели!

Из-за разнообразия материалов, компоновки и возможностей поплавковых выключателей можно найти поплавковый выключатель практически для любой ситуации. Небольшие пространства требуют небольших переключателей на штоке, а поплавковые выключатели с подвеской на тросе идеально подходят для помещений с более широким диапазоном гистерезиса. Для агрессивных химикатов требуются поплавковые выключатели, изготовленные из более прочных и резистивных материалов (таких как пластик, а не нержавеющая сталь). Для взрывоопасных сред или процессов с высоким давлением и температурой требуются переключатели с соответствующими сертификатами.

Поплавковые выключатели также помогают упростить автоматизацию. Для некоторых технологических систем центральный ПЛК, который контролирует и запускает все, что необходимо для бесперебойной и экономичной работы. В этих ситуациях поплавковый выключатель — это просто еще один вход, еще одна точка данных в обязательно сложной схеме. Но для небольших приложений — скажем, один или два насоса на каждый из пары резервуаров — поплавковые выключатели могут стать ключом к постоянному успеху. Подключение поплавковых выключателей к реле, управляющим насосами, с одним или двумя резервными сигнализаторами может быть всей необходимой автоматикой: опорожнять (или наполнять) резервуары, когда это необходимо, подавать «Эй, насосы не выключались!» или «Эй, насосы не включились!» огни или рожки, и вы могли бы быть установлены. Если вам не нужны постоянные, непрерывные показания уровня, если вам просто нужно знать, когда достигаются или превышаются определенные высокие или низкие уровни, тогда вам нужен поплавковый выключатель.
