Назначение и описание обратных клапанов
Устройство и принцип работы
Сфера применения
Разновидности обратных клапанов
По способу открывания
По конструкции
Критерии выбора
Монтаж своими руками
На кухне с вытяжкой
В ванной и туалете

Назначение и описание обратных клапанов

Нарушения в работе вентиляции обуславливает много факторов: установка электрических вытяжек, монтаж герметичных металлопластиковых окон, огрехи и ошибки в устройстве системы. В итоге естественный поток воздуха не только замедляется, но и опрокидывается – возвращается. В ванной это доставляет большие неудобства – комната остается сырой, а в кухне может быть опасно.

Обратный клапан – устройство, предупреждающее возврат воздуха. Он пропускает выходящий поток, но как только возникает давление со стороны вентиляции, перекрывает проход. Собственно вентиляцию клапан не восстанавливает, но избавляет от влаги и запахов.

Требуется установка в следующих случаях:

печное отопление – во время работы печи усиливается тяга в дымоходе, что приводит к появлению обратной тяги в вентиляционной трубе;
неудачное размещение вытяжной трубы;
отсутствие приточной вентиляции – из-за засорений или поломки;
ресинхронизация работы системы – например, при установке мощной вытяжки в одной квартире, воздушные потоки в других замедляются и опрокидываются;
несколько вытяжек – при неверном расчете тяга в одном канале приводит к нарушению тяги в других.

Валера

Голос строительного гуру

Задать вопрос

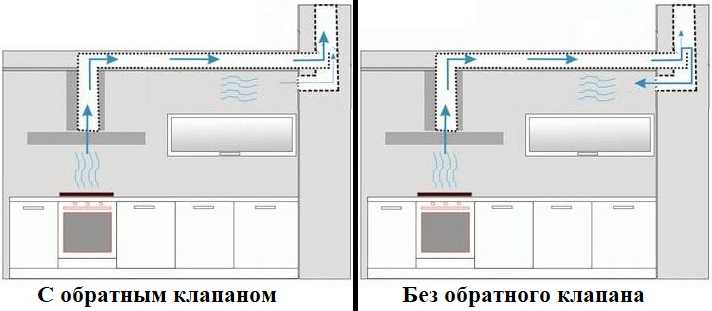

Определить, нужен клапан в доме или нет, можно с помощью теста. К отверстию вентиляции при открытом окне подносят зажженную свечу. Если пламя отклоняется в сторону вентиляционного канала и гаснет, все в порядке. Если наоборот – нужен обратный клапан

Да

22.55%

Нет

47.06%

Планирую поставить

30.39%

Проголосовало: 102

Устройство и принцип работы

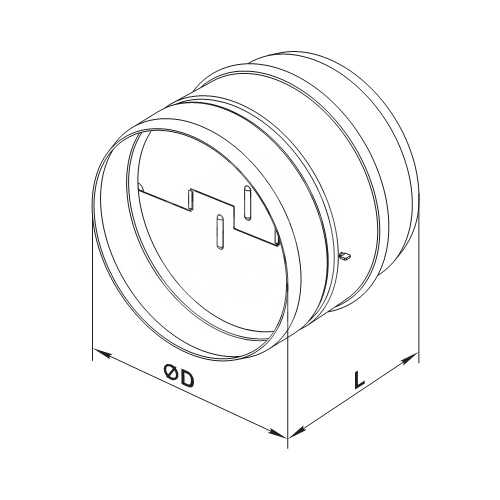

Обратный клапан для вентиляции устроен просто. Это круглая или прямоугольная рама с подвижными лопастями – лепестковыми, «бабочкой», в виде жалюзи. Пока воздух выходит из комнаты, заслонки остаются в горизонтальном положении и не мешают проходу. Как только воздух начинает засасываться обратно, заслонка разворачивается и блокирует отверстие.

Клапан нередко комбинируют с вентилятором. В этом случае принцип его работа несколько отличается. Когда вентилятор включен, заслонка открыта. Прибор намного быстрее выгоняет из комнаты избыток влаги, пара и запахи. Когда устройство выключают, заслонка перекрывает отверстие, блокируя выход воздуха естественным путем.

Сфера применения

Кухонная вытяжка обязательно оборудуется обратным клапаном, иначе при сильном ветре на улице запахи вместе с копотью вернутся на кухню.

Если хотят сохранить естественную и принудительную вентиляцию на входе в воздуходув ставят тройник. Он включает вытяжку с обратным клапаном и обратный клапан на втором входе. Такая конструкция предупреждает нарушение тяги во время работы устройства и при естественной вентиляции.

Санузел и ванную обычно оборудуют собственными вентшахтами. Обратный клапан ставят на вход. Вывод воздуха осуществляется естественным путем, но при опрокидывании клапан блокирует обратное движение. Если канал есть только в туалете, как в старых домах, клапанное приспособление монтируют не на вход в туалете, а в канал между ванной и санузлом.

Используется он и в более сложных случаях, когда шахтой оснащается только кухня. Вытяжные трубы прокладывают в туалет и ванную, заводят на кухню. Устанавливают устройства в трубу, идущую от ванной, в вытяжку, сооружают над ее куполом тройник, а выход на улицу оборудуют решеткой с обратным клапаном. В противном случае запах из разных помещений будут оставаться в каком-то одном, что недопустимо.

В жилых комнатах такой проблемы обычно нет: открытые окна обеспечивают проветривание. Однако в частных домах внутренние помещения и подвальные тоже оснащаются собственными вентканалами. Обратный клапан понадобится в любом из них.

Предупреждает появление обратной тяги

Не потребляет электричество

Легко комбинируется с вентилятором

Прост в монтаже и обслуживании

Низкая стоимость

Многие модели при работе стучат

Для блокировки нужен сильный поток воздуха

Часто нужно чистить

Разновидности обратных клапанов

Воздушный вентиляционный клапан, как правило, приспособление механическое. Выполняется из оцинкованной стали, реже из нержавеющей. Есть пластиковые модели. На рынке встречаются комбинированные: пластиковый корпус с металлической заслонкой.

Материал изготовления должен совпадать с материалом вытяжки или воздуховода.

По способу открывания

Классифицируют устройства по способу открывания. Есть 3 разновидности.

Ручной клапан – заслонку открывать и закрывать нужно вручную, с помощью рычага. Это не слишком удобно. Кроме того, заслонка не может полностью блокировать отверстие для задержки запахов.
Механический – самое популярное решение. Механический или гравитационный клапан открывается и закрывается самостоятельно под действием напора воздуха.
С электроприводом – заслонка открывается и закрывается принудительно, согласуюсь с работой вентилятора. Монтируется только на системы с принудительной циркуляцией.

Валера

Голос строительного гуру

Задать вопрос

Ручной клапан, несмотря на явное неудобство, необходим, когда вытяжную трубу выводят не в вентканал, а прямо на улицу и оборудуют систему вентилятором. В этом случае ручная заслонка, открывающаяся только на время работы вытяжки, удобнее: она не обмерзает и не застревает, как это часто случается с механическим обратным клапаном.

По конструкции

Обратный клапан-хлопушка

Чувствительность клапана к воздушному потоку определяется формой заслонки и методом открывания. Чтобы он срабатывал в естественной вентиляции, мембрана или лепестки, перерывающие проход, должны быть довольно чувствительными. В приточке с принудительной вентиляцией заслонка может быть попроще. Но и в этом случае нужно, чтобы клапан открывался при самом слабом режиме работы вентилятора.

По форме и конструкции устройства различают следующие разновидности.

Поворотная заслонка – хлопушка. Диск или прямоугольный фрагмент закрепляется на вертикальной или горизонтальной оси. Обычно ось устанавливается по центру отверстия, но может быть и смещена. Большая площадь заслонки обеспечивает высокую парусность, а значит и приличную чувствительность. При увеличении давления заслонка поворачивается целиком. Недостаток: при закрытии заслонка издает громкий хлопок, за что и получила свое название. Особенно раздражает такой шум ночью. Прокладки из силикона и резины не уменьшают шум. Если клапан ставят на систему с естественной циркуляцией, ось заслонки должна быть вертикальной. В этом положении для открывания нужно минимальное усилие.
«Бабочка» – заслонка из двух частей. На вертикальной оси установлены 2 полдиска. В закрытом положении они удерживаются пружинами. Пружины слабые, открываются даже при сильном хлопке. Тем не менее, при слабой тяге в естественной вентиляции клапан может не сработать. Форма изделия круглая.
Мембранная – заслонка состоит из 6 сегментов, закрепленных на осях. Лепестки изготовлены из тонкого гибкого пластика. Под давлением воздуха они разворачиваются отдельно или все вместе и открывают вентиляционное отверстие. Мембранный клапан выглядит очень подвижным и чутким, но таковым он остается, только пока чист. Накопление копоти и грязи быстро утяжеляет лепестки, они залипают и не поворачиваются.
С гравитационной решеткой – напоминает плоские жалюзи. Заслонка состоит из несколько тонких ламелей, размещенных вертикально или горизонтально. Под давлением воздуха ламели открываются или закрываются. Не самый чувствительный вариант, зато бесшумный, поэтому чаще монтируется в комплекте с вытяжкой или ставится на вентрешетку в стене.

Обычная конструкция может быть усовершенствована. Например, модель с подогревом, работает эффективно в тех случаях, когда с улицы внутрь прорывается холодный воздух.

Критерии выбора

Вентиляционная решетка с обратным клапаном или устройство в вытяжке должно соответствовать ряду критериев.

Чувствительность – заслонка должна реагировать на слабые дуновения воздуха. Чем она чувствительней, тем лучше.
Рабочая температура – некоторые устройства не могут работать при сильном нагреве, а поэтому не годятся для ванной.
Технические характеристики клапана должны соответствовать показателям вентилятора. Последний даже в самом слабом режиме открывает заслонку.
Форма и размеры – соответствуют габаритам вентиляционного отверстия или трубы, если клапан монтируют внутри канала.

Прежде чем покупать клапан, стоит убедиться, что заслонка закрывает отверстие максимально плотно. Чем больше зазор, тем меньше конструкция способна блокировать запахи.

Монтаж своими руками

Самостоятельно установить клапан несложно. Устройство простое, пошаговая инструкция доступно объясняет принципы монтажа. Но здесь есть свои хитрости.

На кухне с вытяжкой

Современные модели вытяжки обычно оснащены этим устройством. Если его нет или по каким-то причинам его работа не устраивает, установить приспособление можно самому.

Рекомендации:

Ставить устройство лучше не в корпус вытяжки, а на выходе из тройника. Но крепить его нужно в перевернутом положении. В этом случае заслонка будет открываться при работающем вентиляторе.
Тройники размещают вертикально и лучше не под самым потолком. В этом случае вентканал можно закрыть декоративным коробом целиком.
По обеим сторонам короба должны находиться вентиляционные решетки.
Если монтируется «хлопушка», тройник нельзя ставить рядом с выходом в шахту. Здесь воздушный поток поворачивает, образуя завихрение. Поэтому заслонка может не полностью закрываться и пропускает запахи.
Заслонка в вытяжке должна размещаться только горизонтально. В вертикальной позиции или под углом она неплотно закрывается.
Клапан распаковывают, участок смазывают силиконовым герметиком, вставляют устройство на место и регулируют.

Валера

Голос строительного гуру

Задать вопрос

Прежде чем посадить клапан на клей, нужно проверить его работу совместно с вытяжкой. Для этого его ставят без фиксации и 5–10 раз включают и отключают вытяжку в разных режимах. Заслонка должна полностью открываться и захлопываться при любой силе потока.

В ванной и туалете

Технология установки такая же, но расположение клапана нужно выбирать более внимательно.

Если вентканал выходит в шахту и вход один, достаточно в воздуходув поставить 1 устройство.
Если магистральный воздуховод и несколько точек забора воздуха соединяют несколько веток, на каждую из них ставят обратный клапан.
Рекомендуется на выходе вентиляционной системы тоже поставить такое устройство.

Клапаны нуждаются в чистке и довольно часто. Ставить их нужно в легкодоступные места.

Обратный клапан для вентиляции: рекомендации по выбору, монтаж

Если вы живете в многоэтажном доме, то могли сталкиваться с ситуацией, когда запахи от соседей по вентиляционным каналам проникают вам в квартиру. Такую проблему может решить обратный клапан вентиляции. В статье расскажем , как он выглядит, зачем он нужен и как его установить.

Содержание

Зачем нужен обратный клапан для вентиляции
Работа и устройство обратного клапана вентиляции
Виды обратного клапана
Одностворчатый клапан — хлопушка
Бабочка
Жалюзи
С гибкой мембраной
Рекомендации по выбору
Как установить обратный клапан для вентиляции
В ванной и туалете
Установка обратного клапана на вытяжку

Зачем нужен обратный клапан для вентиляции

Движение воздуха должно происходить из здания наружу. В этом помогает вытяжная вентиляция с устроенным обратным клапаном. Устраивают вентиляцию из помещений с повышенной влажностью, к которым относятся ванная комната, туалет, баня. Для удаления «грязного» воздуха требуется устроить вентиляцию в помещении кухни, столовой.

Приточная вентиляция в квартире: зачем нужна и какую лучше поставить

Иной раз может получиться и обратное, поступление воздуха с улицы внутрь здания. Поступать воздух может и из соседской кухни и хозяева «наслаждаются» запахами кухни соседней квартиры.

При поступлении наружного воздуха происходит поступление угарного газа через дымоход внутрь котельной, котел или печь в данном случае могут погаснуть.
Данный процесс называется — обратная тяга. Для устранения обратной тяги и применяется обратный клапан вентиляционной системы.

Клапан для вентиляции обеспечивает нормальный выход воздуха наружу из помещений.

Работа и устройство обратного клапана вентиляции

Само устройство представляет собой обрезок в виде трубы квадратного или круглого сечения. Внутри установлен сам клапан на оси, он закреплен подвижно и должен полностью закрывать все сечение трубы. При обратном движении воздуха, пластина перекрывает доступ внутрь помещения.

Имеются варианты установки обратного клапана на вентиляционных решетках. В данном случае роль пластины выполняет пластик или слюда. Есть вариант в виде жалюзи.

Принцип работы всех вариантов одинаков — при выходе воздуха из помещения заслонка открыта, а при обратной тяге — закрыта.

Различные способы открывания

Ручной.

Заслонки в данных конструкциях открываются и закрываются вручную. Простейший, но довольно неудобный вариант и часто заслонка не может полностью перекрыть в вентиляционный канал из-за конструктивной особенности устройства элемента.

Механический.

Самый широко используемый вариант устройства обратного клапана. При движении воздуха заслонки самостоятельно могут открываться или закрываться. Монтируются такие устройства, как на естественную вентиляцию, так и на вентиляцию совместно с вентилятором (вытяжкой).

Электропривод.

Открываются заслонки только при включении вентилятора (вытяжки). Используются только при выполнении принудительной вентиляции (удаления воздуха).

Механические обратные клапана являются самым востребованным видом в частном строительстве и ремонте. Рассмотрим этот вариант более подробно.

Виды обратного клапана

Изготавливаются устройства из пластика или металла. Металлические заслонки чаще всего (бюджетный вариант) изготавливаются из оцинкованной стали, более дорогие варианты могут быть выполнены из нержавейки.

Приточный клапан на пластиковые окна: сделай правильный выбор

Встречаются комбинированные обратные клапана. Сам корпус выполнен из пластика, а элемент заслонки устраивается металлический.

По виду обратный клапан должен соответствовать материалу самого воздуховодного канала. Габариты корпусов всегда совпадают с сечением канала.

Одностворчатый клапан — хлопушка

Очень популярный обратный клапан для вентиляции. Представляет собой цельную заслонку, которая размещается на ось конструкции (ось заслонки может быть смещена). Довольно популярная модель для естественной циркуляции воздушных потоков.

Имеется один большой недостаток, если заслонка закрывается, то слышен хлопок. Бывает хлопок очень громким, особенно при сильной обратной тяге. Даже при установке резиновых прокладок все-равно работают довольно шумно.

Приточно-вытяжная вентиляция: различные схемы, что выбрать

Отсюда и их название в народе — «хлопушка». Следует учитывать, что при монтаже «хлопушки», ось заслонки располагается только вертикально для легкого открывания.

Бабочка

Название клапан получил из-за конструкции заслонки, она состоит из двух половинок.

На ось закрепляются два элемента заслонки. Закрытое положение обеспечивают специальные пружины.

Жалюзи

Устанавливается в конце вентиляционного канала. Монтируется вровень со стеной. Размер устройства позволяет закрыть дефекты, которые появились после установки вентканала.

Когда вытяжка принудительная вытяжка не работает, жалюзи, под действием силы тяжести опущены и канал закрыт. При включении, ламели под действием потока воздуха откланяются, в поток воздуха свободно выходит.

Выберите правильную схему вентиляции подвала и получите сухой погреб круглый год

Не достатком такого варианта является то, что порыв ветра может поднять ламели и воздух с улицы попадает в помещение. А при сильном порыве, ламели даже может заклинить в открытом положении.

С гибкой мембраной

Заслонкой служит пластик, он довольно гибкий. Клапан с мембранной заслонкой может реагировать на очень малую циркуляцию воздуха.

Такой обратный клапан вентиляции имеет большой недостаток, требуется частая очистка мембраны, а при долгой работе заслонка может перестать функционировать. Потребуется замена клапана, так как мембрана залипает на корпусе.

Как установить обратный клапан для вентиляции

Сразу следует определиться, какой вид вентиляции будет монтироваться — принудительный или естественный.

При естественной циркуляции обратные клапана вентиляции монтируются только на выходе из вентиляционных каналов. Лучшим вариантом будет устройство без монтажа декоративных элементов вентиляции (решеток).

Дефлектор вентиляционный: 7 популярных моделей

При монтаже решеток значительно уменьшается эффективность работы системы вентиляции или потребуется увеличить сечение вентканалов для лучшей работы.

При принудительной системе вентиляции, устройство устанавливается после вентилятора. Только требуется свободный доступ для очистки рабочих частей устройства.

В ванной и туалете

В стене туалета всегда имеется вентканал. Если санузел совмещенный, то проблем с монтажом обратного клапана не существует.

Выполняется монтаж клапана на входе в вентиляционный канал. Новостройки могут быть обеспечены раздельными вентканалами, а в постройках более старых имеется канал только в туалете.

Можно совместить ванную комнату и туалет путем монтажа воздуховода через перегородку ванной. В этом случае монтируются два обратных клапана. Один устанавливается на входе в сам канал, а другой — монтируется между ванной и санузлом. Запахи не будут попадать в ванную комнату.

Подобным способом можно совместить устройство вентиляции с помещением кухни, ванной комнаты, санузла.

Установка обратного клапана на вытяжку

При принудительной вытяжке в кухне, можно сохранить и естественную. Требуется монтаж специального тройника у входа в вентканал кухни. На одной стороне тройника следует выполнить монтаж вытяжки с обратным клапаном, а на другой стороне монтируется только обратный клапан.

При выключенном вентиляторе вытяжки будет работать только клапан естественной циркуляции, а при включении вентилятора клапан кухни закроется.

Следует учесть, что обратный клапан необходимо смонтировать в самой высокой точке под потолком.

Выполнится удаление особо теплого и самого влажного воздуха из помещения кухни, что значительно увеличивает срок службы финишных отделочных материалов в данном помещении.
