Как построить каркасный сарай с односкатной крышей своими руками

Обустройство загородного участка подобно ремонту квартиры. Процесс нельзя завершить, можно только приостановить, затем продолжить. Собственная усадьба, словно живой организм, вечно требует от хозяина пристального внимания, вложения трудовых усилий и средств. Особенно острым становится вопрос, когда дело касается бытовых построек. Хочется, чтобы они были крепкими, удобными, внешне достойными, но недорогими.

Союз экономии с результатом возможен, если строить своими руками. Для этого нужно знать, как сооружается каркасный сарай с односкатной крышей – самый доступный для неопытного исполнителя вариант.

Неспроста каркасные технологии настойчиво вытесняют с отечественных просторов привычные способы строительства. Новые методы широко используются в возведении бань, гаражей, дач, солидных жилых домов. В сфере сооружения сараев у каркасной технологии вообще нет альтернативы, потому что это:

  • Дешево. Ощутимо сокращается расход материалов, необходимых для возведения стен. Благодаря легковесности каркасной постройки основой служит бюджетный столбчатый фундамент.
  • Быстро. Строительство выполняется в разы быстрее, чем сооружение несущих конструкций из пеноблоков, кирпича, бруса, бревна.
  • Легко. Монтаж элементов каркаса небольшого сарая производится без строительной спецтехники.
  • Практично. Собранную из щитов на каркасе постройку можно демонтировать при необходимости, перенести и снова скомпоновать на другом месте.

Кроме всего прочего это просто удобно. Каркасное строение без проблем адаптируется к хозяйственным потребностям и вкусовым критериям владельцев. Имеется возможность дополнить или изменить конфигурацию.

Стропильные системы скатных крыш опираются на верхнюю обвязку каркасной постройки, играющей роль мауэрлата. При устройстве односкатной крыши в классическом варианте стропила укладываются отдельно на стенки разной высоты.

Разница в высоте опорных стен обеспечивает скату уклон, необходимый для отвода осадков.

Однако для устройства односкатной крыши это необязательное условие. Ее вполне можно построить над коробкой со стенами, расположенными на одном уровне, если:

  • Соорудить консольно-прогонную раму над одной из стен каркасного короба. Рама в таких конструкциях выполняет функцию опоры для прогона, на который верхами опираются стропила.
  • Установить стропильные фермы, формой напоминающие прямоугольный треугольник. Длинный катер треугольника прикрепляется к обвязке, гипотенуза играет роль стропильной ноги.

Выбор покрытия односкатной крыши тесно связан с уклоном ее единственной плоскости. В большинстве случаев это пологие конструкции крутизной до 8º. Для их обустройства лучше всего подходит рулонные мягкие материалы, битумный или битумно-полимерный рулонный материал.

Односкатные системы с наклоном от 10º до 25º покрывают металлическими профилированными листами или кровельной сталью без профиля. Если необходимо соблюсти целостность архитектурного ансамбля, допустимо укладывать на односкатные крыши штучный материал. Но следует четко помнить, что чем меньше крутизна, тем больше вероятность застоя осадков и протекания атмосферной воды в кровельный пирог. Следом за крайне нежелательным увлажнением составляющих кровельной системы неизбежно наступит преждевременное разрушение.

Разбор конкретных примеров – лучший способ узнать, как правильно построить сарай с прочной односкатной крышей. Исследование реальных решений поможет изучить принципы технологии, получить представление о том, как распределить этапы работ и на чем заострить внимание.

Предложенные нами в качестве образца проекты дадут возможность без проблем соорудить аналогичный объект или подскажут, как сделать собственную разработку.

Сооружение каркасного сарая на полозьях

Неоспоримое достоинство легкого каркасного сарая на полозьях в том, что его при желании перемещают и устанавливают в любой точке садового участка. Например, его можно расположить летом возле бассейна или пруда для временного размещения насосного оборудования, а с завершением сезона перевезти ближе к дому для складирования дров.

С целью периодической транспортировки строение устанавливается на полозья из бруса. Если идея мобильности не увлекает, сарай в зависимости от свойств подстилающих грунтов опирается на поверхностную ж/б плиту или на мелко-заглубленные бетонные блоки, расположенные под углами постройки.

Иллюстрировать будем процесс сооружения сарайчика на полозьях. Построить подобный объект своими руками и оснастить его элементарной односкатной крышей сможет хозяин, владеющий только начальными приемами плотницкого дела. Размеры на рисунках даны в дюймах, менять мы их не стали, чтобы не путать заинтересованных читателей. Желающие могут перевести данные, умножив приведенные числа на условный коэффициент 2,54.

Строительство для удобства разделим на следующие этапы:

  • Сооружение основания. Конструктивно оно включает раму, прикрепленную к двум параллельно расположенным брусьям-полозьям. Полозья выполнены из бруса 4ʺ×4ʺ, рама из бруса 2ʺ×4ʺ. Пространство между сторонами рамы заполнено отрезками бруса 2ʺ×4ʺ. Элементы основания соединяются гвоздями или саморезами. Для надежности ответственные места желательно продублировать металлическими уголками. Полозья фиксируют 4 шурупа. Все точки крепления должны отступать от края присоединяемой заготовки минимум на 1,2ʺ, чтобы деревянные детали не расщеплялись.
  • Устройство пола    . Промеряем диагонали перед креплением к раме листа фанеры 3/4″, играющего роль будущего пола. Размеры диагоналей обязаны совпадать. Если условие не выполнено, выявляем огрехи и исправляем, затем крепим лист. Крепеж не затягиваем «до упора», чтобы не повредить фанеру. По периметру пола с учетом дверного проема прокладываем дополнительную обвязку.
  • Построение задней стенки каркаса. Детали для нее выкраиваем из дюймовки по размерам с учетом формирования дверного проема. Верх вертикальных элементов следует подпилить под углом 17,5º. Стойки стенки фиксируются временными укосинами. После проверки параметров установки уровнемером стойки крепятся уголками к основанию. Верх обычных стоек и коротких стоек над проемом соединяется прибитой сверху доской – задней частью верхней обвязки. Она должна быть расположена под углом.
  • Построение передней стенки. Выполняется по аналогии, но с учетом отсутствия дверного проема. Стойки выкраиваем по размерам и запиливаем в верхней части под углом 17,5º. Запилы в обоих случаях удобнее сделать перед установкой. Однако если нет уверенности в точности раскроя и монтажа, детали лучше раскроить с небольшим запасом. А после установки и фиксации запилить по факту.
  • Построение боковых стенок. Выполняются они в форме рамы с центральной стойкой посредине. Крайние элементы рамы укрепляют угловые стойки каркасного сарая.
  • Изготовление стропилин. Для раскроя стропилин используется обрезок дюймовки. Его прикладываем к месту предстоящей установки с торца и отмечают линии запилов. Выкраиваем по этому шаблону из бруса 2ʺ×4ʺ.
  • Установка стропильных ног.
    Стропила располагаем точно над стойками передней и задней стенки. Для крепления используем гвозди или самонарезающие шурупы.
  • Обшивка. Производится стеновым профлистом, шпунтованной или не шпунтованной доской.
  • Крепление ветровой доски. После обшивки стенок вверху по периметру устанавливается доска 1ʺ×4ʺ так, чтобы край предыдущего элемента был закрыт торцом последующего. Раскрой деталей производится с предварительными примерками по фактическому положению.
  • Монтаж обрешетки. Влагостойкую фанеру 1/2ʺ раскраиваем с учетом фактической площади крыши вместе с установленной по периметру доской. Листовой материал фиксируется к стропилам.
  • Укладка гидроизоляции и покрытия. На пологие крыши поверх обрешетки стелим сплошной гидроизоляционный ковер. Полосы гидроизоляции настилаются снизу вверх так, чтобы швы были в результате направлены вдоль течения атмосферной воды. Гидроизоляция укладывается с нахлестом 10-15см.
    Поверх нее устраивается кровля. В описываемом примере это гибкая черепица, технологию укладки которой мы уже разбирали.

В завершении дверной проем обрамляется косяками из доски 1ʺ×4ʺ, устанавливаются дверные петли и навешивается дверь.

Предложенный метод строительства мобильного сарая с односкатной крышей подходит для сооружения своими руками детских домиков, будок для хранения инвентаря, наружных составляющих скважинных оголовков.

В бюджетных вариантах раму основания можно банально закрепить посредством забивки в грунт арматуры. Металлические стержни длиной примерно 50см либо просто забивают через высверленные в раме отверстия, либо забивают рядом с основанием, а к нему крепят с помощью металлических пластин.

Сооружение стационарной бытовки

Несмотря на более солидные размеры следующего сарая, заливать под него ленточный или монолитный фундамент не имеет малейшего смысла. Достаточно бетонных блоков, уложенных в три ряда. Однако это не значит, что работы по рытью и подготовке котлована можно упразднить.

Отказаться от них разрешается только, если под строительство отведена площадка, ранее выровненная и тщательно утрамбованная в процессе активной эксплуатации.

Если сарай предстоит строить на неподготовленном месте, то придется сначала полностью снять почвенно-растительный слой. Затем вырыть котлован, глубиной на 0,2м ниже уровня сезонного промерзания в конкретном регионе.

Отметку найдем в сборнике нормативов «Строительная климатология», не забывая сверять показания с видом грунта на площадке. Дно котлована следует утрамбовать, засыпать щебенисто-песчаной подушкой на 25-30см и залить слоем тощего цемента толщиной 10см.

После отвердевания бетона разметим котлован под строительство кирпичных или пенобетонных столбов. Соорудим опоры подходящего нам типа. Во время кладки столбиков заложим анкера для будущего крепления нижней обвязки каркаса.

Поверх столбов уложим обрезки рубероида, чтобы защитить деревянный каркас от гниения. Будем считать, что этап устройства фундаментной основы благополучно пройден и займемся непосредственно строительством сарая с односкатной крышей.

Алгоритм работ:

  • Проверяем, насколько точно построены опорные столбы. Кладем на ряд столбов плашмя доску и устанавливаем ватерпас. Выявленные ошибки исправляем посредством установки обрезков доски на верхушки столбиков. Контрольные действия проводим, помещая доску вдоль длинных и вдоль коротких рядов.
  • На выровненный столбчатый фундамент укладываем брус основания. Если при возведении столбов не были заложены анкера, брус сначала примеряем по месту и размечаем точки сверления отверстий для крепежа к столбам.

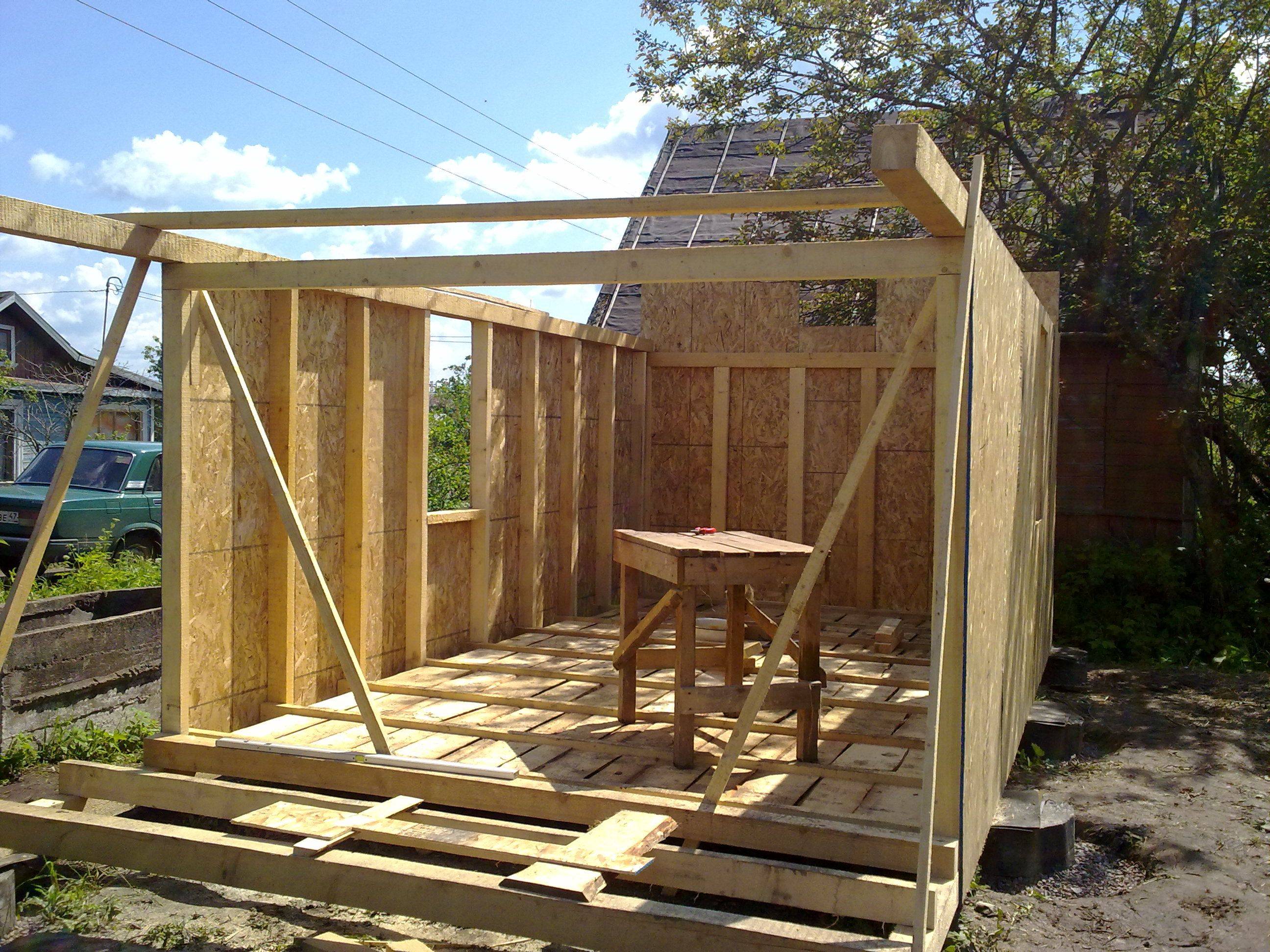

  • Поверх бруса устанавливаем раму нижней обвязки и заполняем ее внутри рядовыми лагами.
  • По лагам стелим пол из толстой фанеры, доски или плит ОСП. Элементы пола укладываем с зазорами по 2-3мм на температурное линейное расширение.
  • Монтируем переднюю стенку согласно размерам. Фиксируем ее положение временными укосинами.
  • Собираем и устанавливаем заднюю и боковые стенки каркаса. Если раскрой был выполнен правильно, то результатом сборки станет безупречный каркас со стенками одной высоты. В противном случае придется подпиливать или наращивать. Мастерам, сомневающимся в безукоризненности работы, желательно стены собирать не готовой рамой, а отдельными стойками, раскроенными с небольшим запасом по длине. Согласно этому методу верх стоек скрепляется временной боковой обвязкой. А после сооружения всех стен излишки отпиливаются по показаниям верхней грани обвязки.
  • Сверху на торцы стоек устанавливается в два ряда верхняя обвязка. Если для выравнивания применялась временная боковая доска, ее следует демонтировать. Стационарная обвязка укладывается с перекрытием стыков нижележащего ряда.
  • Собираем консольно-прогонную раму, из коротких стоек, верх которых запиливаем под требующимся углом для формирования ската. Угол вычисляем заранее, вычертив на схеме профиль крыши в виде обычного прямоугольного треугольника.
  • Изготавливаем из доски шаблон стропильных ног, приложив заготовку сбоку к месту установки. Не забываем, что длина стропильной ноги обязана обеспечить передний и задний карнизный свес.
  • Раскраиваем стропилины, устанавливаем их прямо над стойками, фиксируем металлическими уголками.
  • Устраиваем по стропилам сплошную обрешетку с гидроизоляционным ковром и укладываем кровельное покрытие: металлочерепицу, профилированную кровельную сталь и т.д.

По завершению устройства каркаса обшиваем сарай сайдингом или любым подобным материалом.

Затем сооружаем дверной косяк, навешиваем дверь, на нее замки. Консольно-прогонную раму изнутри закрываем сеткой. Если задумались, как лучше сделать крышу с одним скатом на каркасный сарай с равными по высоте стенками, сведения о проведении строительства описанным способом очень пригодятся.

Устройство ската стропильными фермами

Применение готовых стропильных ферм в формировании односкатной крыши вполне оправдано удобством и безопасностью выполнения работ. Основные действия по изготовлению стропильных модулей проводятся в спокойных условиях на твердой почве.

Приобрести деревянные или металлические фермы можно в готовом виде, их нужно будет просто водрузить на крышу и закрепить. Правда, бюджет строительства покупка несколько увеличит.

Самостоятельное сооружение стропильных ферм позволит сэкономить внушительную сумму. К тому же неопытному в плотницком деле мастеру, решившему заняться изготовлением собственноручно, гораздо комфортнее будет работать на земле.

Легче контролировать точность размеров и исправлять недочеты, чем отпиливать, наращивать, соединять на высоте. Благодаря комфортным условиям плотницкой работы ощутимо возрастает качество сооружения.

Главное преимущество использования стропильных ферм в каркасном строительстве заключается в том, что замкнутый треугольный модуль не передает распор на стенки, что крайне нежелательно для несущих конструкций этого типа. Распор распределяется и гасится внутри стропильной фермы, не передавая нагрузки на каркас постройки.

Однако способ все же не идеален. Применяется он только в случае обустройства небольших по площади строений, т.к. стропильные треугольники без дополнительных приспособлений вправе перекрывать пролеты лишь до 7м, с дополнениями в виде подкосов и опор до 24м.

Стропильные фермы устанавливаются на каркасы со стенками равной высоты. Принцип сооружения элементарен. По заранее спроектированным размерам изготавливаются деревянные модули, конфигурацией напоминающие прямоугольные треугольники.

Гипотенуза треугольника чаще всего является стропильной ногой, реже представляет собой опорный элемент, поверх которого укладывается стропилина. Длинный катет выполняет функцию балки перекрытия. Короткий катет играет роль стойки своеобразной консольно-прогонной рамы, составленной из торцовых частей стропильных ферм.

Перед изготовлением стропильных треугольников необходимо сделать чертеж с расчетами. Длина стропильной ноги должна обеспечивать карнизные свесы с обеих сторон. Если ферма изготавливается под последующее крепление стропилины сверху гипотенузы, то треугольник вычерчивается без учета свесов. Т.е. длинный катет равен ширине обустраиваемой коробки.

Крутизну односкатной крыши необходимо тщательно продумать. Преобладающее количество конструкций с одним скатом имеют небольшой уклон из-за увеличенной ветровой нагрузки на вертикальную часть крыши. Однако производители профилированной кровельной стали, к примеру, настоятельно рекомендуют использовать материал для обустройства скатов с уклоном не менее 25º.

Увеличение угла наклона до рекомендованных производителями размеров порой приносит не слишком привлекательные по эстетическим критериям результаты. К тому же повышается расход материалов для возведения стропильной системы и укладки покрытия. При уменьшении крутизны возрастает расход гидроизоляции из-за необходимости стелить многослойный сплошной ковер и усиливать проблемные участки дополнительными полосами водозащиты.

Ролики в «живой» форме объяснят, как своими руками можно качественно сделать односкатную крышу: видео инструкции наглядно ознакомят с процессом устройства.

Остроумный метод строительства на фундаменте из шин:

Распространенная технология сооружения:

Каркасный сарай на бетонных плитах:

Строительство сарая с односкатной крышей по каркасной технологии – дело, за которое можно смело браться хозяину, не забывшему, как в руках держать инструмент.

Технологических тонкостей не слишком много, но специфика все же есть. Без учета особенностей строительства не может быть безупречного результата. Помнить об этом следует и при выборе оптимального способа сооружения, и при воплощении намеченных планов.

Будьте в курсе!

Подпишитесь на новостную рассылку

инструктаж с фото и видео

Обустройство любого загородного участка начинается с возведення сарая – постройки, необходимой для хранения стройматериалов, дров и прочего хозяйственного инвентаря. Построить сарай своими руками – несложная и вполне осуществимая задача, реализовать которую сможет любой хозяин, который хоть немного разбирается в строительстве. Поскольку сарай является не временным сооружением и представляет собой многофункциональную конструкцию, которую можно не только использовать для хранения нужных вещей, но и для содержания домашней живности, следует тщательно продумать место расположения будущей постройки.

Содержание

  • 1 Выбираем место для будущей постройки

  • 2 Определяемся с дизайном и экстерьером

  • 3 Пошаговый пример возведения каркасного сарая

    • 3.1 Этап #1 – подготовка основания

    • 3.2 Этап #2 – монтаж каркаса из деревянных брусьев

    • 3.3 Этап #3 – установка стропил и обустройство крыши

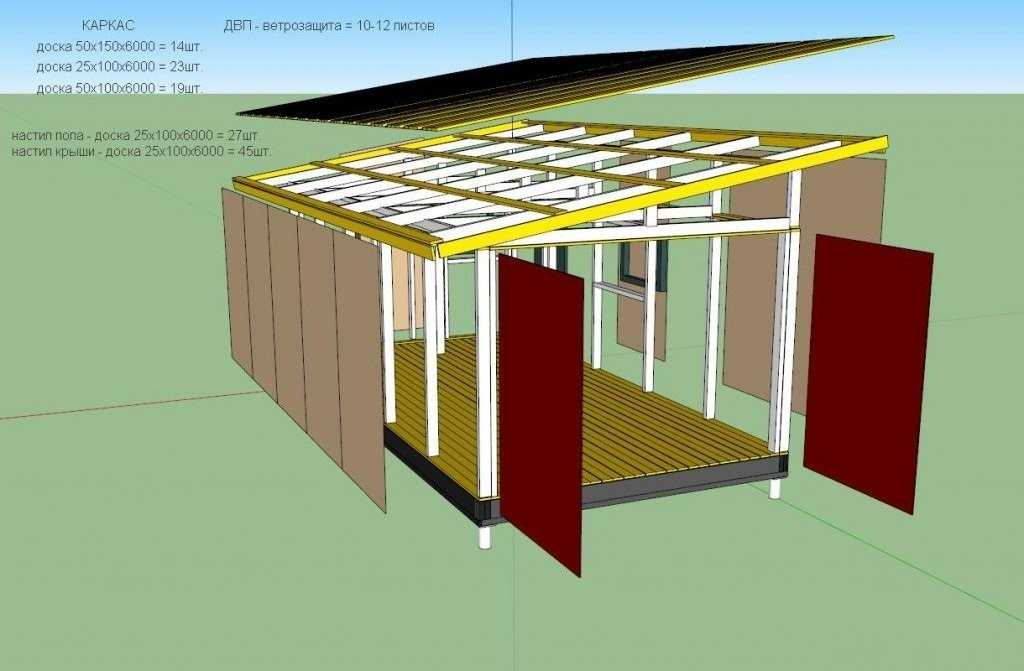

Для облегчения работы можно сначала составить план-схему с обозначением мест будущих построек. Для строительства сарая многие хозяева выделяют участок подальше от парадной зоны, чтоб он был скрыт от любопытных глаз. Некоторые же придерживаются того мнения, что сарай нужно размещать поближе к дому, чтоб в любой момент иметь к нему доступ. С целью рационального использования территории для обустройства сарая выбирается мало освещенный солнцем участок, который считается наименее пригодным для выращивания культур и проведения  других сельскохозяйственных работ.

Определяясь с местом расположения сарая спешить нежелательно. Ведь сарай, который будет служить не один десяток лет, должен дополнять, а не контрастировать с ландшафтом местности

При выборе места для размещения сарая следует ориентироваться на расположение других зон участка, а также на размеры возводимой конструкции и ее внешний вид.

С помощью отелочных работ можно даже неприглядную хижину преобразить в оригинальную дизайнерскую постройку, которая станет эффектным украшением участка

Перед тем как приступить к строительству сарая, необходимо продумать форму, размер и внешний вид будущего сооружения. Внешний вид постройки может быть абсолютно любой, начиная простого маленького домика без окон и с одной лишь дверью, и завершая необычными конструкциями, которые помимо прямого назначения могут выступать элементом декора ландшафтного дизайна.

Самый простой вариант – строительство сарая размерами 2х3х2,5 м с односкатной крышей, которая покрыта рубероидом или толем

Такой сарай можно соорудить из обычных необрезных досок всего за один-два дня. Главные достоинства конструкции – низкая стоимость и простота возведения. Чтобы преобразить неприглядный внешний вид постройки, можно вдоль стены высадить вьющиеся растения, или задекорировать стены с помощью элементов декора и цветочных кашпо.

Сараи с двускатной крышей с эстетической точки зрения выглядят более привлекательно. Особенно если крышу оборудовать не банальным рубероидом, а к примеру, битумной черепицей.

Если же в дополнение к комплекту еще и стены отделать сайдингом, то привычный неприглядный сарай может преобразиться в современный садовый домик

Возможен вариант постройки комбинированного сарая, который можно использовать качестве помещения для хранения инструментов, а также как теплицу или оранжерею

Выбор материалов зависит от функционального значения постройки. В основном сараи все строят из дерева. Но чтобы создать более прочное и надежное сооружение, которое исправно прослужит несколько десятков лет, можно построить сарай из пеноблоков или кирпичей. Кирпичные сараи хорошо подходят для выращивания домашних птиц и животных в течение всего года. Но такое сооружение следует возводить на мелко заглубленном фундаменте.

Для начала предлагаем посмотреть видео, а затем уже почитать разъяснения к нему:

Этап #1 – подготовка основания

Любое строительство начинается с закладки основания. Перед тем как приступать к строительству, необходимо с помощью рулетки, колышков и веревки отметить площадку под возведение постройки. Важно промерить рулеткой не только стороны, но и диагонали разметки.

Сарай можно возводить на плитном, ленточном, столбчатом или свайно-винтовом основании. На обычных не пучинистых грунтах с невысоким залеганием грунтовых вод чаще всего закладывают столбчатый фундамент.

Для возведения столбчатого основания необходимо по периметру огороженного участка, а также на пересечении внутренних стен постройки подготовить через каждые 1,5 м ямки глубиной около 70 см под установку кирпичных столбиков или асбестовых труб

Установленные столбики нужно проверить по уровню, а затем засыпать 15 см слоем песчано-гравийной смеси и забетонировать. После этого дать фундаменту отстояться в течение нескольких дней.

Совет. Для продления срока службы и повышения гидроизоляции столбиков, можно обработать их перед засыпкой специальной мастикой. На обработку всех фундаментных столбов уйдет не более пары двухкилограммовых банок гидроизоляционного материала.

Этап #2 – монтаж каркаса из деревянных брусьев

Предварительно брусья следует обработать защитной пропиткой и антисептиком. Приобретая защитное средство, лучше выбирать пропитку с колером, при работе с которой лучше будут видны не обработанные участки поверхности.

На устоявшийся фундамент укладывают основание из бруса, размер которого соответствует размеру каркаса возводимого сооружения. Брусья следует укладывать на столбики, укрытые рубероидом

На обустроенный каркас пола укладываются доски толщиной 30-40 мм. При выкладывании досок для пола главное аккуратно замерять и выпиливать участки вокруг вертикальных стоек. Уложив пол на этом этапе строительства, легче будет монтировать стены.

Планируя в дальнейшем выравнивать пол рубанком, при креплении досок к лагам желательно применять “потайной” способ. Количество опорных стоек определяется с учетом количества углов, а также наличия дверных и оконных проемов. Чтобы выставить брусья строго по уровню можно воспользоваться палками-откосами. С помощью них можно временно зафиксировать брусья в нужном положении. Прибивая палки, гвозди следует забивать лишь наполовину, чтобы их было потом удобно вытаскивать.

К нижней обвязке с лагами крепят вертикальные стойки при помощи торчащих из основания штырей, саморезов и стальных уголков

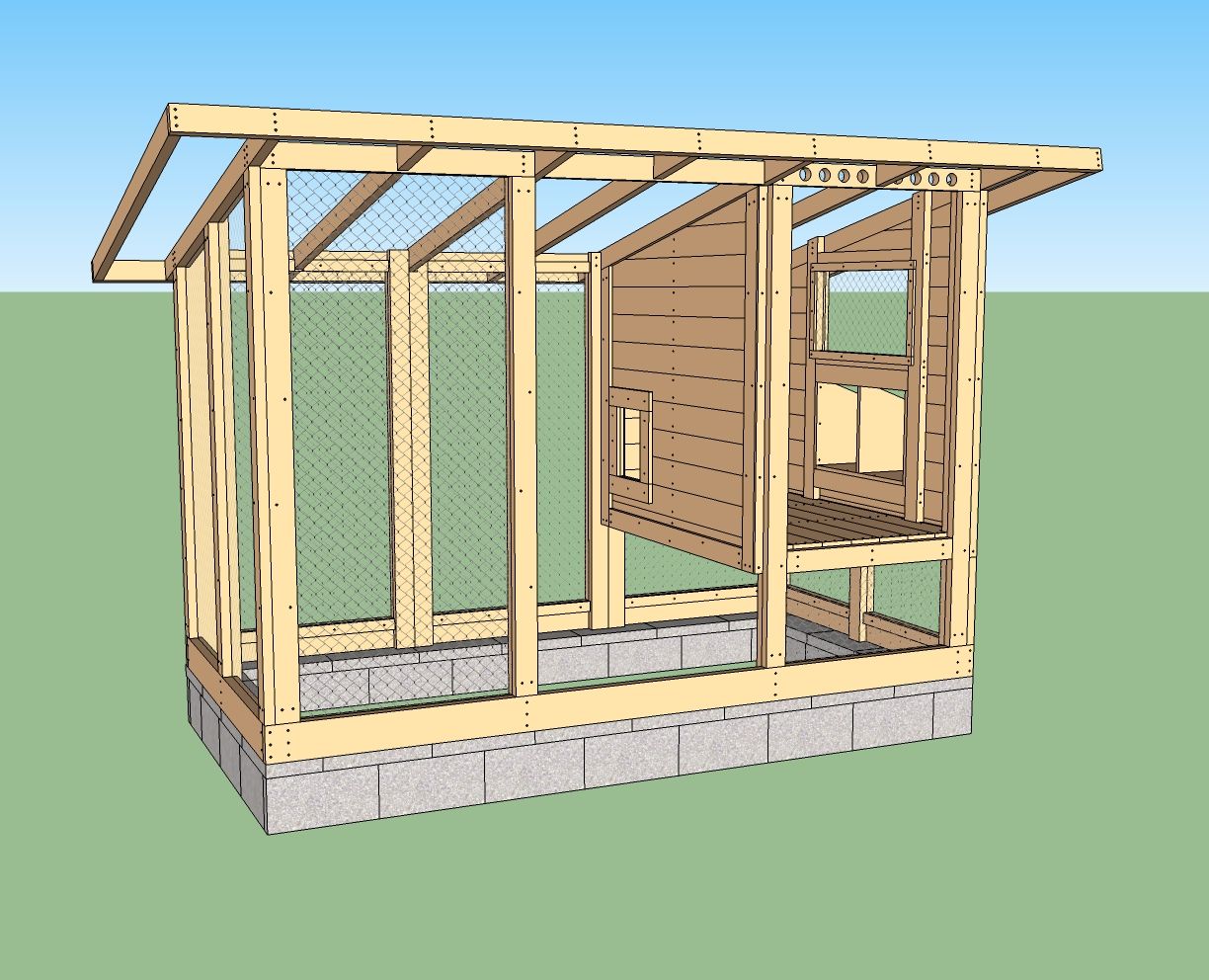

Возможен вариант возведения каркаса на кирпичном основании, когда по периметру фундамента выкладывается сначала несколько рядов кирпича, а затем на них монтируются деревянные стойки.

Брусья, которые будут размещаться вертикально, можно с трех внутренних сторон обработать электрорубанком, а на сторонах, смотрящих внутрь сарая и вовсе снять фаску.  Необработанными оставляют лишь стороны, которые в последующем будут обшиваться наружными досками.

Этап #3 – установка стропил и обустройство крыши

На выставленные  по уровню и зафиксированные вертикальные стойки крепят верхнюю часть каркаса из брусьев с пропилами по середине и обоим концам. Все соединения фиксируются при помощи саморезов и стальных уголков.

При обустройстве односкатной крыши заранее следует предусмотреть, чтоб деревянные стойки с одной стороны были выше, нежели с другой. Благодаря такому размещению дождевая вода под уклоном будет не скапливаться, а стекать.

Для стропил крыши можно использовать доски толщиной 40 мм. Длина стропил должна быть примерно на 500 мм больше, нежели длина каркаса

На стропилах делают вырубки в точках опоры на брусья. Затем их укладывают на подстропильный каркас и фиксируют саморезами. Размещают стропила на расстоянии друг от друга около полуметра. На подготовленный, обработанный химическим составом каркас можно монтировать обрешетку.

Для обшивки крыши и стен сарая подойдут доски размерами 25х150 мм. Дощатой крыше необходима гидроизоляция, обеспечить которую можно с помощью рубероида. Желая придать крыше более презентабельный вид, в качестве финишного кровельного покрытия хорошо использовать битумную черепицу, шифер или профнастил. Набивают доски сначала на фронтальную часть конструкции, а затем боковые и заднюю стороны. Размещают их впритык друг к другу.

Выложив досками стены сарая, можно обработать их наружную сторону электрорубанком. Это нужно не столько для эстетического внешнего вида, а сколько для того, чтобы дождевая вода легко скатывалась по гладкой поверхности досок

Для придания готовой постройке более привлекательного вида, можно окрасить наружные стены сарая водоэмульсионной или масляной краской. Подробнее про обустройство крыши вашего сарая смотрите тут – односкатный вариант и двухскатный вариант.
