Кабель от роутера к компьютеру: название и все подробности

Чтобы компьютер и остальную умную технику обеспечить интернетом, используются маршрутизаторы (router по-англ). Этим устройством оснащен практически каждый дом, в который заведен интернет. А вот правильное название кабеля, который подключается от роутера к компьютеру, так сходу сложно вспомнить. А все потому, что из-за изобилия синонимов, кто как хочет, так и называет.

Содержание

Варианты названий
Какой патч-корд выбрать для соединения?
Маркировка
Заключение
Задать вопрос автору статьи

Все эти слова – синонимы. Применяются для описания шнура, предназначенного для соединения друг с другом сетевых устройств. Происхождение этих слов-синонимов в той или иной степени связано с тематикой сетевого соединения.

Приставки LAN и Ethernet добавляют из-за их обозначения. Первая – это локальная вычислительная сеть, означающая объединение компьютеров и других гаджетов в одну сеть, находящуюся на небольшом расстоянии друг от друга. Вторая – это технология организации LAN-сетей.

Патч-корд – это обобщенное название готового кабеля, которым можно соединить любые устройства, не обязательно «LAN». Но за последние десятилетия это слово закреплено за кабелем, что используется в Ethernet. На концах патч-корда – два одинаковых разъема 8P8C, которые многие называют ошибочно «RJ-45», не добавляя букву S.

Ранее первые сетевые устройства проблематично определяли, по какой витой паре шел прием, а по какой передача. Поэтому использовалась кроссовая схема подключения проводов, для соединения одноуровневых устройств между собой (компьютер-компьютер, компьютер-хаб и т. д.). Сейчас роутеры умеют определять сигналы, поэтому необходимость в кроссовых схемах подключения отпала. На прилавках сохранились только прямые патч-корды.

Есть несколько типов витой пары, которые имеют следующие маркировки (любой кабель с такой маркировкой может использоваться в роли патч-корда):
UTP (Unshielded Twisted Pair) – неэкранированная витая пара. Хотя экранирования в витопарном кабеле нет, но балансная защита от помех присутствует.
FTP (Foiled Twisted Pair) – фольгированная витая пара. Есть защита в виде общего защитного экрана, окутавшего все пары.
SFTP (Screened Foiled Twisted Pair) – экранированная фольгированная витая пара. Дополнительная защита фольги от помех плюс усиление эффекта экранирования.

Категорий витой пары насчитывается восемь. С первой по четвертую – уже не используются. Восьмая находится в разработке и не до конца утверждена. 5 практически не используется, после пришедшей с 2000 года на смену 5е – четырех-парного кабеля со скоростью до 1 Гб/сек на расстоянии до 100 метров. Кабель Cat5e – самый оптимальный вариант из-за скорости передачи данных и дешевизны. Cat6 и Cat7 используются в сетях со скоростью до 10 Гб/сек на расстоянии до 55 метров. Важно учитывать, что кабели лишь транспортное звено для сигналов между приемником и передатчиком. Если роутер и материнская плата (или сетевая карта) компьютера не поддерживают скорость 10 Гб/сек, а интернет в дом заведен не по оптоволокну, переплачивать за Cat6 и Cat7 нет смысла.

Защита коннектора выполняет простую, но важную функцию – удерживать коннектор в порту и не дать ему выпасть. Разъемы без защиты при частом извлечении или возможных движениях системного блока (ноутбука) могут попросту не держаться в Ethernet-порту и выпадать.

Есть множество синонимов соединительного кабеля, но ближе по значению – позаимствованное с английского слово «патч-корд». Оптимальным вариантом для соединения роутера с компьютером остается кабель категории 5e. Используйте его в том случае, если техника способна работать со скоростями до 1 Гбит/сек.

Для подключения к роутеру клиентских устройств используют либо беспроводное соединение Wi-Fi либо кабель. Сегодня большинство пользователей отдают предпочтение первому варианту. Он гораздо практичнее – не нужно опутывать квартиру сетью проводов, а для подключения к сети нового устройства достаточно просто ввести пароль. Но стационарные ПК в большинстве не оснащены беспроводным модулем. Так же, как и некоторые ТВ-приставки или сетевые принтеры. Да и настройку, а тем более перепрошивку роутера рекомендуется выполнять через кабельное соединение, поскольку оно является более надёжным. Поэтому без кабеля в локальной сети не обойтись.

Вы наверняка слышали слова «витая пара», «патч-корд», «сетевой кабель». Так называют кабель для роутера. А ещё шнур для интернета, интернет-кабель, LAN-кабель. Являются ли все эти названия синонимами? И какое из них правильное?

Само название происходит от английского «patching cord» — «соединительный шнур». То есть так можно назвать любой провод, предназначенный для соединения двух устройств, устройства и розетки и так далее. Но закрепилось оно именно за кабелем для локальных сетей Ethernet.

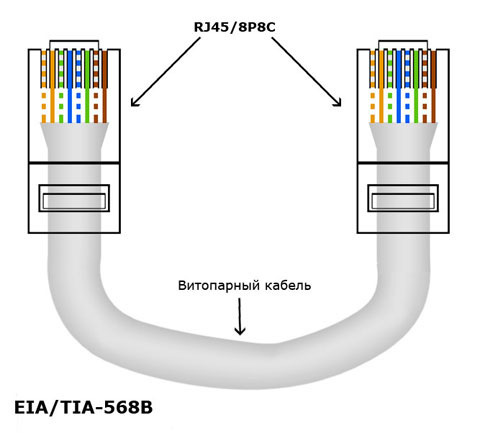

Патч-корд это кусок витой пары с разъёмами RJ-45 на концах. Он используется для подключения ПК к роутеру или коммутационной розетке локальной сети, а также для прямого соединения друг с другом различных сетевых устройств.

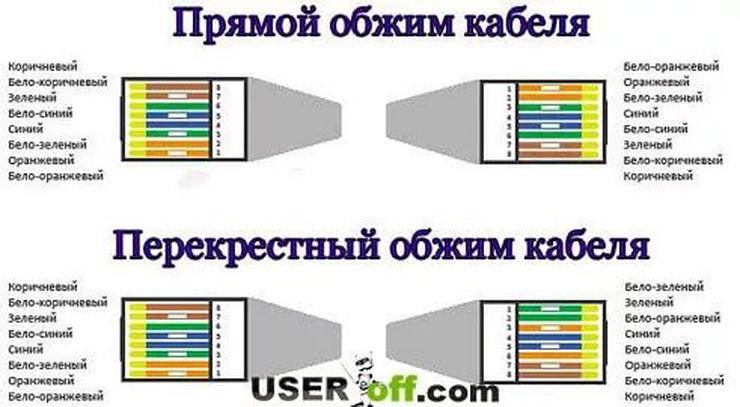

В зависимости от расположения проводов патч-корд бывает прямой или кроссовый. Последний использовался для соединения друг с другом двух компьютеров напрямую. Сегодня найти такой кабель будет проблематично, потому что они практически не применяются. Для соединения роутера и компьютера, а также для подключения к роутеру других устройств используют прямой патч-корд. А современные сетевые карты не нуждаются в специальном кроссовом кабеле, они так же, как и роутер, могут работать с прямыми патч-кордами.

Поскольку в этой статье речь идёт о подключении компьютера к роутеру, самым простым решением будет воспользоваться для этих целей патч-кордом, который идёт в комплекте с вашим маршрутизатором. Роутеры всех производителей комплектуются таким кабелем. Но есть один нюанс – обычно он очень короткий, чаще всего около полуметра. Редко бывает длиннее. Поэтому подойдёт вам в том случае, если компьютер и роутер находятся рядом.

Но часто роутер в квартире размещается в прихожей или на кухне, а компьютер стоит в одной из комнат. Поэтому может потребоваться патч-корд длиной несколько метров. Его можно приобрести в магазине. Это наиболее удобный вариант. Можно, конечно, купить нужной длины кусок витой пары и коннекторы RJ-45 и изготовить патч-корд самостоятельно. Но цена комплектующих будет ненамного ниже, чем стоимость готового кабеля. А для обжимки потребуется специальный инструмент, приобретать который ради однократного использования не имеет смысла. Если же вы всё-таки решили обжать витую пару самостоятельно, как это сделать правильно можно узнать из отдельной статьи на нашем сайте.

Наиболее распространённым типом патч-корда является UTP-кабель пятой категории. Это обычный неэкранированный восьмижильный провод, предназначенный для прокладки внутри помещений. Кабели 1-4 категории сейчас не используются, а кабель 6-й категории применяется для построения гигабитных сетей с передачей данных на скорости до 10 Гбит/сек. Таким образом, в обычной домашней сети для соединения компьютера с роутером следует выбрать UTP-патч-корд 5 категории.

Внутри помещений в целях экономии все провайдеры используют неэкранированный кабель. То есть провод, по которому к вам в квартиру заведен интернет, скорее всего обычный UTP-кабель. А включение в сеть из неэкранированного кабеля небольшой кусок экранированного на качество передачи данных никак не повлияет.

Поэтому экранированный кабель применяют там, где присутствует высокий уровень помех либо при прокладке сегмента сети вне помещения. Для подключения компьютера к роутеру в квартире защищённый интернет-кабель не нужен.

АвторLawrence Williams
Часы Обновлено 18 марта 2023 г.
Что такое кабели Ethernet?
Кабели Ethernet — это разновидности сетевых кабелей, которые используются в подключенных сетях. Они были созданы для связи сетевых устройств. Эти кабели бывают всех размеров. В зависимости от ваших потребностей вы можете получить любую длину, которую хотите. Кабели Ethernet в основном используются для подключения устройств, расположенных в системах локальных сетей, таких как маршрутизаторы, ПК и коммутаторы.
Из этого руководства по работе с сетью вы узнаете:
Что такое кабели Ethernet?
Кабель Ethernet Категории
Тип кабелей:
Типы экранированных кабелей Ethernet:
Категории кабелей Ethernet
Существует множество вариантов кабелей Ethernet, и каждый из них имеет свое уникальное назначение и применение. Поэтому важно понимать каждый кабель и его применение, если вы хотите получить глубокие знания о типах кабелей Ethernet. Вам нужно выбрать кабель более высокого качества, который будет прочнее, быстрее и лучше подходит для ваших конкретных потребностей.
Однако, в зависимости от вашего оборудования, вы можете выбрать нижеприведенную категорию кабелей Ethernet.
Категория-3
Кабель Cat3 — это кабель предыдущего поколения, поддерживающий максимальную частоту 16 МГц. Этот кабель может иметь 2, 3 или 4 медные пары. Кабель Ethernet типа Cat3 по-прежнему используется для двухлинейных телефонных систем и сетей 10BASE-T. Он также используется для установки системы сигнализации или аналогичных приложений.
Категория-5
Эти кабели работают медленнее по сравнению с требованиями современного оборудования. Таким образом, вы должны использовать этот тип кабеля, только если у вас есть старое оборудование, которое требует устаревшего оборудования.
Категория-5e
Cat5e является одним из самых популярных типов кабелей Ethernet, используемых для развертывания, благодаря его способности поддерживать гигабитные скорости по экономичной цене.
Cat 5e может поддерживать скорость до 1000 Мбит/с, что достаточно гибко для небольших установок. Поэтому его широко используют в жилых помещениях. Cat5e — один из самых дешевых вариантов кабелей, доступных на рынке.
Категория-6
Кабели Cat6 поддерживают скорость до 10 Гбит/с и частоты до 250 МГц. Эти типы кабелей более туго скручены и имеют два или более витков на сантиметр. Он поддерживает только 37-55 метров при скорости передачи 10 Гбит/с.
Кабель Ethernet Категории и разводка контактов

Категория 6a:
Кабель Ethernet Cat6a поддерживает частоты полосы пропускания до 500 МГц. Кабель Cat6a толще, чем кабель Cat6, что делает его менее гибким. Вот почему он больше подходит для промышленных сред по более низкой цене.
Категория-7:
Cat7 может передавать до 40 Гб на 50 метров и 100 Гб на 15 метров. Этот тип кабеля Ethernet предлагает обширное экранирование для уменьшения затухания сигнала. Он относительно жесткий по сравнению с кабелями предыдущих поколений.
Кабель типа Cat7 подходит для использования в центрах обработки данных и крупных корпоративных сетях. Однако Cat7 не был утвержден в качестве кабельного стандарта для телекоммуникаций.
Категория-8:
Кабель категории 8 предназначен для работы на частотах до 2000 МГц. Кабели CAT8 работают с 25/40GBASE-T Gigabit Ethernet; это снижает энергопотребление и предназначено для приложений центров обработки данных, интенсивно использующих полосу пропускания.
Этот тип кабеля идеален для использования на небольших расстояниях между устройствами. Кабели CAT8 обратно совместимы с предыдущими категориями кабелей Ethernet.
Типы Cat:

Тип кабеля Экранирование Максимальная частота Максимальная скорость передачи данных Скорость
Категория 3 № 16 МГц 10 Мбит/с
Категория 5 № 100 МГц 100 Мбит/с 100 Мбит/с
Категория 5e № 100 МГц 1000 Мбит/с / 1 Гбит/с 1 Гбит/с
Категория 6 Иногда 250 МГц 1000 Мбит/с / 1 Гбит/с 1 Гбит/с
Категория 6а Иногда 500 МГц 10 000 Мбит/с / 10 Гбит/с 10 Гбит/с
Категория 7 Да 600 МГц 40 000 Мбит/с/40 Гбит/с 10 Гбит/с
Категория 8 Да 2 ГГц 25 Гбит/с или 40 Гбит/с 40 Гбит/с
Тип кабелей:
Волоконно-оптические кабели:
Волоконно-оптический кабель
Волоконно-оптические кабели в основном состоят из центрального стекла, окруженного различными слоями защитных материалов. Волоконно-оптические кабели передают свет вместо электронных сигналов, что устраняет проблему электрических помех. Это делает его идеальным выбором для сред с большим количеством электрических помех.
Этот тип сетевого кабеля позволяет передавать сигналы на большие расстояния. Он также обеспечивает возможность переноса информации в более быстром пространстве.
Два типа оптоволоконных кабелей:
Одномодовое волокно (SMF)
. Этот тип оптоволоконного кабеля использует только один луч света для передачи данных. Используется для проводки на большие расстояния.
Многомодовое волокно (MMF) . Этот тип оптоволокна использует несколько лучей света для передачи данных. Дешевле, чем SMF.
Четыре типа разъемов в сети, которые в основном используются для оптоволоконных кабелей:
ST (прямой разъем)
SC (абонентский разъем)
FC (оптоволоконный канал)
LC (коннектор Lucent)
Коаксиальный кабель:
Коаксиальный кабель
Коаксиальный кабель — это стандарт для кабелей Ethernet со скоростью 10 Мбит/с. Эти типы кабелей состоят из внутренней оболочки медного провода с изоляцией и другого экрана.
Он имеет пластиковый слой, обеспечивающий изоляцию между металлическим экраном и центральным проводником. Коаксиальный кабель имеет один медный проводник в центре.

Типы коаксиального кабеля: 1) RG58 2) RG8 3) RG6 4) RG59
Витая пара:
Кабель с витой парой
Кабель с витой парой — это тип кабеля, в котором пары проводов скручены вместе для предотвращения электромагнитных помех (ЭМП) от других пар проводов.
Два типа кабелей витой пары: 1) Неэкранированная витая пара 2) Экранированная витая пара
Типы экранированных кабелей Ethernet:
Вот некоторые важные экранированные кабели Ethernet
Имя кабеля Полная форма Описание
F/UTP Фольгированная/неэкранированная витая пара Этот тип кабеля будет иметь экран из фольги, который можно обернуть вокруг неэкранированных витых пар. Он обычно используется в развертываниях Fast Ethernet.
S/UTP Кабель с оплеткой/неэкранированной витой парой (S/UTP) Он покроет плетеным экраном вокруг неэкранированных витых пар.
S/FTP Плетеный экран/Фольгированная витая пара В этом типе экранированного кабеля Ethernet каждая витая пара покрыта фольгой.
SF/UTP Плетеный экран + фольга/неэкранированные витые пары Эта кабельная оплетка имеет оболочку из фольги, закрывающую неэкранированные витые пары.
Ф/ФТП Фольгированная/Фольгированная витая пара В этом типе кабеля FTP все медные пары заключены в фольгу.
U/FTP Неэкранированные/фольгированные витые пары В этом кабеле только витые пары покрыты фольгой.
U/UTP Неэкранированная/неэкранированная витая пара. В этом типе кабеля не используется оболочка. Стандартный кабель Cat5e является распространенным примером кабелей U/UTP.
Сводка
Какие существуют категории Ethernet?
Различные типы Ethernet Категории: Cat 3, 5, 5e, Cat 6, 6a, 7 и Cat 8, которые широко используются во всем мире.
Какие существуют 3 типа кабелей Ethernet?
Три основных типа кабелей Ethernet:
Волоконно-оптический кабель
Коаксиальный кабель
Витая пара
Какие существуют типы экранированных кабелей Ethernet?
Различные типы экранированных кабелей Ethernet: F/UTP, S/UTP, S/FTP, SF/UTP, F/FTP, U/FTP и U/UTP широко используются во всем мире.
Типы кабелей Ethernet
В Ethernet-кабелях обычно используются кабели трех типов: коаксиальные, витая пара и оптоволоконные кабели.
В современных локальных сетях витая пара является наиболее популярным типом кабелей, но использование оптоволоконных кабелей растет, особенно в высокопроизводительных сетях. Коаксиальные кабели обычно используются для кабельного доступа в Интернет. Давайте объясним все три типа кабелей более подробно.
Коаксиальный кабель
Коаксиальный кабель имеет внутренний проводник, проходящий по середине кабеля. Проводник окружен слоем изоляции, который затем окружен другим токопроводящим экраном, что делает кабель этого типа устойчивым к внешним помехам. Этот тип кабеля бывает двух типов: тонкий и толстый. Оба типа имеют максимальную скорость передачи 10 Мбит/с. Коаксиальные кабели ранее использовались в компьютерных сетях, но сегодня они в значительной степени заменены кабелями с витой парой (Фото предоставлено Википедией)
Витая пара
Витая пара состоит из четырех пар проводов. Эти провода скручены друг вокруг друга, чтобы уменьшить перекрестные помехи и внешние помехи. Этот тип кабелей распространен в современных локальных сетях.
Витая пара может использоваться для телефонных и сетевых кабелей. Он поставляется в двух версиях: UTP (неэкранированная витая пара) и STP (экранированная витая пара) . Разница между ними в том, что кабель STP имеет дополнительный слой изоляции, защищающий данные от внешних помех.
Здесь вы можете увидеть, как выглядит витая пара (Фото предоставлено Википедией):
В витой паре используется разъем 8P8C, который иногда ошибочно называют разъемом RJ45 (Фото предоставлено Википедией).
Волоконно-оптические кабели
Этот тип кабелей использует оптические волокна для передачи данных в виде световых сигналов. Кабели состоят из стеклянных прядей, окруженных оболочкой (Фото предоставлено Википедией):
Этот тип кабеля может поддерживать большую длину кабеля, чем любой другой тип кабеля (до пары миль). Кабели также невосприимчивы к электромагнитным помехам.
