Как правильно подключить дифавтомат если нет заземления: Как подключить дифавтомат без заземления в однофазной сети

Схема подключения и правила монтажа дифавтомата в однофазной сети

Помимо благ, которые несет человеку электрификация, она же подвергает его опасности пожара или поражения электрическим током. Помочь защитить себя и свое жилье от этих рисков во многом способен автоматический выключатель дифференциального тока (АВДТ), или по другому дифавтомат. Он выполняет одновременно несколько функций – защищает сеть от перегрузок, короткого замыкания, а также обеспечивает защиту человека от удара током.

Как правильно подключить дифавтомат своими руками, будет рассказано далее в статье.

Краткое содержимое статьи:

Монтаж дифавтомата с заземлением

Основное требование к подсоединению – на дифавтомат подаются фаза и ноль той цепи, защиту которой он обеспечивает. То есть, ноль, прошедший через дифавтомат, не объединяют с другими нолями. В противном случае будет постоянно происходить его сработка.

Вариантов подключения автомата при наличии заземления два:

• дифференциальный автомат стоит на входе и обеспечивает защиту всей цепи в целом, включая все имеющиеся в ее составе группы;
• дифавтомат защищает какую-то обособленную группу.

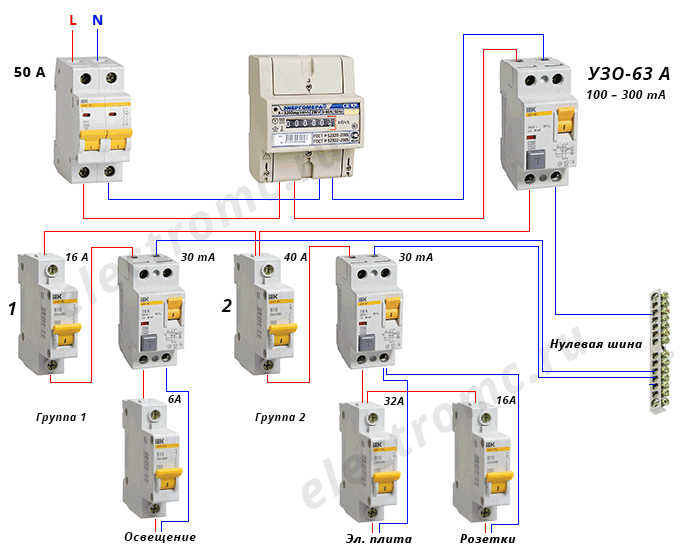

Чтобы собрать схему по первому варианту, сеть делится на группы посредством подключения автоматов, выводы которых подключены к нижним контактам дифференциального автомата.На верхние его клеммы заводится питание. Данный тип подключения имеет серьезный недочет – при проблемах в любой из групп, обесточивается вся цепь, включая все группы.

В домах со старой, отжившей свой век проводкой характерна постоянная сработка дифавтомата на утечку тока, решить проблему позволяет применение автоматов с более высоким порогом срабатывания, например, 30 мА.

Второй вариант подключения характерен для того, чтобы обезопасить конкретное помещение с точки зрения эксплуатации электроприборов. Такая схема более актуальна для обеспечения безопасности, к примеру, сырых помещений вроде санузла или ванной, либо детских комнат.

С практической точки зрения второй вариант подключения значительно эффективнее, тем более при срабатывании дифавтомата сразу понятно, на каком участке цепи проблема. Кроме того, при обесточивании одного участка, вся остальная сеть продолжает функционировать.

Единственный минус оборудования жилья АВДТ – дополнительные материальные затраты. В долгосрочной перспективе они себя полностью окупают, поскольку электроприборы перестают выходить из строя так часто, как без дифавтомата в цепи.

Подключение дифавтомата без заземления

Как правило, во введенных в эксплуатацию помещениях предусмотрено заземление. Дифференциальный автомат в этом случае будет подключаться по одной из двух вышеописанных схем, и защитит цепь от утечки на «землю».

В сдаваемых в эксплуатацию новостройках нередко отклоняются от требований электробезопасности, и не делают заземление. В таких случаях не то что желательно, а необходимо с точки зрения безопасности оборудовать электрическую цепь дифавтоматом. Его функции, по сути, сведутся к замене недостающего заземления.

При прикосновении человека к находящейся под напряжением проводке или электроприбору, произойдет сработка АВДТ и обесточивание цепи.

Разница между селективным и неселективным способами подключения АВДТ

Для того, чтобы выполнить селективное подсоединение дифференциального автомата, берут соответствующий тип устройства с маркировкой «S» на нем. При любом другом варианте, невзирая на подборку входящих в цепь дифавтоматов, подсоединение будет неселективным.

Суть селективного подсоединения – селективный АВДТ стоит на входе, к примеру на лестничной площадке. От него идет питание на квартиры, находящиеся на этаже. Цепи квартир оборудованы неселективными дифавтоматами.

При срабатывании АВДТ в одной из квартир, питание на остальные отключено не будет, если входящий дифавтомат селективного типа. При этом никакого риска выгорания проводки, или выхода из строя электроприборов в них нет.

Если же АВДТ на лестничной площадке неселективный, то при срабатывании автомата в любой из квартир без электричества  остаются  все квартиры на этаже. Вне зависимости от типа схемы, первого или второго, они оба обеспечивают надежную защиту проводки, электроприборов и жильцов.

Фото схем подключения и правила монтажа дифавтомата

Вам понравилась статья? Поделитесь 😉



Для чего нужно заземление и можно ли обойтись без него?

В паспортах к современным электроприборам, особенно мощным, можно встретить пункт о необходимости подключения заземления. Сегодня мы подробно разберем, какие бывают виды заземления, для чего нужно и что делать, если его нет.

Зачем нужно заземление в доме?

Пока техника исправна, ее корпус не соприкасается с токоведущими проводниками и элементами. Но когда возникает поломка, изоляция нарушается, и опасный потенциал может оказаться на корпусе прибора. Человек, который дотронется до такого прибора, получит удар током. Для того чтобы снять опасный потенциал с оборудования, и нужно заземление.

Нужно ли делать заземление?

Природа электричества такова, что ток будет идти по наименьшему сопротивлению к земле, которая обладает нулевым потенциалом. Электрическое сопротивление тела человека составляет около 1000 Ом, а сопротивление заземляющего проводника 5-10 Ом. Следовательно, при правильно подключенном защитном заземлении, ток пойдет не по телу человека, а по проводам в землю. Поэтому защитная система крайне необходима.

Кратко рассмотрим, как сделать заземление в частном доме. Лучше проводить все работы еще при первичном планировании и обустройстве электричества в доме, иначе придется менять всю проводку на трех- или пятижильную.

Заземление делается так: несколько электродов вкапываются в землю на глубину около полуметра, затем они соединяются между собой токопроводящими элементами (металлическая лента или прут) образовывая некое подобие квадрата или треугольника. Далее эта конструкция подключается к проводке дома путем приваривания к ней кабеля.

Как сделать заземление в квартире?

Для того чтобы понять, подключена ли проводка в квартире к заземлению и как правильно провести подключение, нужно знать, какие бывают виды систем заземления.

Правила устройства, а также эксплуатации различных систем заземления прописаны в регламентирующем документе ПУЭ. Для обозначения принято использовать аббревиатуру, в которой используются первые буквы французских и английских слов: земля – «Terre», нейтраль – «Neuter», изолированный – «Isole», комбинированный – «Combined» и раздельный – «Separated». Первая буква аббревиатуры в названии системы обозначает способ заземления электростанции, а вторая – потребителя.

Рассмотрим имеющиеся системы:

1. Системы с глухозаземленной нейтралью (ТN). Эта система характеризуется тем, что подключение защитных и нулевых проводников осуществляется через общую глухозаземленную нейтраль на подстанции. Это значит, что все потребители подключаются к общему нулевому проводнику, идущему на электроподстанцию. Эти системы разделяются на три вида:

• TN-C. Как видно из аббревиатуры, в такой системе используется совмещенный нулевой проводник, который объединяет в себе функциональный и защитный ноль. Электроэнергия с подстанции передаётся по четырем проводам – трем фазным и одному нулевому. Заземление происходит путем дополнительного подключения открытых токопроводящих участков приборов с нейтралью. В такой системе всегда есть опасность отгорания нуля, что может привести к появлению на корпусах приборов напряжения. Это является основной слабой стороной данной системы.
• TN-S. Подача электроэнергии от электроподстанции производится при помощи кабеля с пятью проводниками: тремя фазными, нейтралью и защитным. Отдельное использование рабочего и защитного нуля более эффективно при защите от поражения электричеством. Однако, необходимость использования пятипроводникового кабеля значительно увеличивает стоимость такой системы.
• TN-C-S. Эта система была создана для сокращения затрат при сохранении преимуществ системы TN-S. Она используется в современных домах. От электростанции электричество передается при помощи совмещенного проводника PEN.  На входе в дом производится разветвление PEN-проводника на защитный (РЕ) и нулевой (N). Подключение квартир происходит трехжильным кабелем. Провод РЕ подключается во всех электроточках и соединяется болтовым соединением с шиной заземления. Подключать к шине заземления на одно соединение несколько проводников запрещено.

2. Система с двойным заземлением (ТТ). Такая система предполагает наличие заземляющего контура не только на подстанции, но и на стороне потребителя. Она используется в тех случаях, когда нет возможности подключения другим способом, например, в сельской местности, где электричество передается по воздушной линии.
3. Системы с изолированной нейтралью (IT). Особенностью такой системы является отсутствие нулевого проводника и обязательное наличие заземляющего устройства на стороне потребителя.

Перед подключением электроэнергии в квартире узнайте, по какой системе подключен дом и, в зависимости от этого, подключите квартирный щиток. Правильное подключение позволит добиться высокой степени защиты человека от возможного поражения током.

Что делать, если заземления нет?

В домах построенных в советское время, где встречается подключение электричества по системе TN-C при помощи объединенного защитного и нулевого проводников, заземление в электрощитах дома отсутствует, а подача электричества в квартиру осуществляется по двухжильным кабелям.

В такой ситуации защиту человека от поражения током можно обеспечить лишь установкой дифавтомата или УЗО на все линии.

Какое заземление может быть опасным?

1. Ни в коем случае нельзя делать заземление путем присоединения кабеля к системе водопровода или отопления. Это может быть опасно не только для жильцов квартиры, но и для соседей. В случае пробоя тока на корпус электроприбора, он переходит по системе водопровода/отопления и любой человек, который решит воспользоваться водопроводом будет поражен током.
2. Также нельзя производить подключение заземляющего контакта к нулю в розетке. При отгорании нулевого проводника, опасное напряжение появится на корпусах всех электроприборов.
3. Категорически запрещается подключать к одной клемме РЕ более одного проводника. В случае утечки тока при таком подключении высока вероятность того, что электричество уйдет не в землю по защитному проводнику, а пойдет на подключенную другим проводником технику.

Почему нельзя без заземления?

В современном доме много разной мелкой и крупной бытовой техники. Вся она подключена к электричеству, а значит, может быть опасна в случае поломки. Установка реле напряжения поможет защитить технику от перепадов напряжения, что способствует ее стабильной работе долгое время. Компания DS Electronics выпускает реле напряжения RBUZ. Но, несмотря на установку реле, приборы иногда выходят из строя и могут быть опасны. Наличие правильно подключенного заземления поможет защитить человека от поражения током.

Жизнь и здоровье человека – наибольшая ценность. Не рискуйте – доверяйте подключение электричества только профессиональным электрикам и качественному электрооборудованию!

Оцените новость:

Поделиться:

Дифавтомат работает: причины и алгоритм устранения неполадок

Периодически владельцы устройств дифференциальной защиты сталкиваются с самопроизвольными отключениями автоматических выключателей, после чего они снова включаются, схема продолжает функционировать как ни в чем не бывало. Однако иногда вы не можете снова включить устройство после отключения. Попробуем разобраться, почему работает дифавтомат и что делать в этом случае.

• Причины срабатывания
• Без нагрузки
• С заземлением и нулем
• При включении нагрузки
• При скачке напряжения
• Поиск и устранение неисправностей

Причины срабатывания

Без нагрузки

Ветхие жилищные фонды, в которых изоляция проводов находится на грани износа (а местами и вовсе отсутствует), могут вызывать самопроизвольные токи утечки, которые зависят от влажности в помещении помещение, наличие поблизости посторонних предметов и мелких животных.

В домах, где проводка заменена силами жильцов, из-за небрежного отношения к правилам монтажа может произойти срабатывание дифавтомата в щитке. Также к основным причинам отключения можно отнести повреждение изоляции провода при монтаже, скрытую скрутку в стене при наращивании провода (грубое нарушение), просчет в изоляции и расположении распределительных коробок, а также электрофурнитуры.

Чтобы понять, почему дифавтомат работает без нагрузки, необходимо провести ревизию проводки. В этом случае сначала нужно определить, какая группа проводки является проблемой: розетки или освещение, ведь это отдельные линии. Например, если при включении света сбивается дифференциальная защита, то дело в линии освещения, а если при включении вилки в розетку, то скорее всего розеточная группа (только предварительно убедитесь, что само подключенное устройство работает).

С землей и нулем

Иногда при неправильной установке и подключении проводов PE и N в распределительной коробке или розетке дифференциальный выключатель отключается.

Казалось бы, ноль и земля подключены к одной и той же клемме PEN в распределительном щитке. Если обратиться к принципу защиты, то мы видим, что условия равенства не выполняются, так как отходящий ток делится на два проводника и только один из них проходит через дифференциальный трансформатор. Поэтому защита срабатывает ложно.

I N =I N1 +I PE1
ИЖ ≠ I N1

На этом часто ловятся начинающие домашние мастера, так как не имеют должного опыта и не вникают в принцип работы дифференциального автомата. О том, как выполнить разделение PEN-проводника читайте в нашей статье!

При включении нагрузки

Если при подключении потребителя в квартире постоянно срабатывает дифлетомат, то у него проблемы с изоляцией. Это сигнал о том, что эксплуатация данного устройства небезопасна. Необходимо принять меры для самостоятельного устранения неисправности или вызвать специалиста для диагностики и устранения причины.

Игнорирование данного факта опасно для жизни потребителя и его семьи, а также является частой причиной возникновения пожара. Поэтому, если у вас срабатывает дифавтомат при включении стиральной машины, водонагревателя, пылесоса или другого вида бытовой техники, советуем сразу приступать к ремонту или отнести проблемное устройство в сервисный центр. О том, как отремонтировать бытовую технику своими руками, мы рассказываем в отдельном разделе сайта. Если дифференциальный автомат работает на теплый пол в частном доме, то дело в греющем кабеле, который нужно прозвонить и при необходимости отремонтировать.

При скачке напряжения

Встроенная защита электронной схемы дифференциальной машины может отключать питание схемы при превышении напряжения. Такой способностью, однако, обладают не все устройства, а только электронная схема управления. Также защита может отключаться при включении питания из-за короткого замыкания внутри самого потребителя, так как дифавтомат может отключиться при коротком замыкании.

Следует выделить еще одну причину срабатывания — низкое качество самого устройства. Если вы выбиваете защиту в щите через некоторое время после включения или например только ночью, попробуйте заменить автомат на новый. Однако для начала проверьте все остальные вероятные факторы, которые мы описали выше.

Устранение неполадок

Если дифференциальная машина сработала, можно попробовать включить ее снова. Это исключит случай срабатывания при скачке напряжения. Если попытка не увенчалась успехом, то нужно отключить потребителя от розетки, которой управляет дифавтомат, и снова попытаться включить его. Вы включили его? Так что проблема в изоляции потребителя.

В случае, когда попытка не удалась, а устройство все еще работает, нужно искать причину дальше. Теперь можно открутить отходящие провода L и N от устройства и таким образом проверить его работу, без нагрузки. Работающее устройство должно включиться и работать при нажатии кнопки «ТЕСТ».

Алгоритм поиска причин срабатывания дифференциального автомата представлен на схеме:

Также рекомендуем посмотреть видео, в котором часто демонстрируются частые ошибки при подключении дифференциальной защиты, в результате чего устройство выбито:

Вот мы и рассмотрели основные причины почему дифавтомат работает в щите. Надеемся, теперь вы знаете, что делать, чтобы решить проблему!

Обязательно прочтите:

• Ошибки в проводке
• Почему срабатывает автоматический выключатель
• Причины срабатывания УЗО в щитке
• Как подключить дифавтомат

Опубликовано: 27.02.2017 Обновлено: 03.11.2017 Пока без коментариев

Как подключить дифференциальный автомат: схемы подключения

Электропроводка несет в себе массу рисков для дома, его жильцов и оборудования. Большинство из них можно устранить установкой дифференциально-токового выключателя (АВДТ) — дифавтомата.

Это устройство обеспечивает защиту от тока утечки, перегрузки сети, короткого замыкания и поражения электрическим током. Важно знать, как подключить дифференциальную машину, чтобы максимально защитить оборудование, здоровье людей и имущество.

Содержание статьи:

• Принцип работы дифавтомата
• Возможные схемы подключения
  • Однобуквенная система
  • Двухуровневая система подключения
  • Одноуровневая система дифавтомата
  • Установка дифавтомата без заземления 909 Трехфазная 909 909 Особенности 509
  -9000 установка селективных дифавтоматов
• Пошаговая инструкция по установке дифавтоматов
• Полезные советы по установке
• Выводы и полезное видео по теме

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

• наличие тока утечки;
• неожиданное короткое замыкание;
• перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, реагирующего на разность значений тока на «нуле» и «фазе».

Разница может возникнуть, когда человек вступает в контакт с живыми предметами или когда электрические приборы частично замыкаются на окружающие их поверхности. В таких случаях и отключает электричество.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие микросхемы управления

Датчик короткого замыкания

реагирует на большой ток. А подключение избыточной нагрузки определяется нагревом металлической термопластины, открывающей электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с проводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемной цепи.

Возможные схемы подключения

Способы подключения дифавтоматов отличаются не столько расположением проводов, сколько количеством и характеристиками самих устройств. Поэтому важно разобраться в возможных схемах, выяснить особенности их применение и подключение с целью обеспечения максимальной защиты себя и бытовой техники за минимальные деньги.

Однобуквенная система

Первая схема подключения дифавтомата подразумевает наличие только одного защитного устройства. Монтируется сразу после счетчика. Все имеющиеся электрические цепи подключаются к выходу АВДТ.

По возможности устанавливайте в начале каждого контура. . Так необходимо, чтобы можно было провести ремонт электропроводки в одной комнате, не выключая свет во всей квартире.

Единственный дифавтомат на всю квартиру — самый бюджетный вариант, но и он способен защитить жильцов от поражения электрическим током при случайном контакте с токопроводящей поверхностью

Максимальная токовая нагрузка защитного устройства должна быть соотнесена с мощностью одновременно подключаемого оборудования и характеристиками электросчетчика. Желательно, чтобы АЭДТ срабатывал раньше, чем предохранители на счетчике.

Питающие провода от электросчетчика подключаются к одиночному дифилтомату сверху, а те, к которым подключается внутриквартирная проводка, выходят снизу. Преимуществом такой схемы является ее простота, дешевизна и минимальная потребность в месте для размещения АВДТ.

Недостатком описываемого варианта электрозащиты является неудобство поиска причин выхода из строя дифавтомата. Так как обесточивается сразу вся квартира, определить, в какой именно комнате находится причина срабатывания выключателя высокого напряжения, достаточно сложно.

Кроме того, если проблема с электропроводкой возникает только в одной комнате, то включить напряжение во всей квартире нельзя. Чтобы избежать недостатков схемы с одинарным дифавтоматом, рекомендуется посмотреть другие варианты его подключения.

Двухуровневая система подключения

Двухуровневая система дифавтоматов более надежна и удобна в обслуживании. На первом уровне после электросчетчика подключен АВДТ, через который проходит вся нагрузка. Выходящие из него провода подключаются параллельно к нескольким дифавтоматам, количество которых равно количеству электрических цепей в квартире.

Продаются специальные щитки для установки нескольких дифлавоматов, которые экономят место на стене, сохраняя удобство подключения электрических проводов

Устройства уровня 2 могут быть менее мощными и иметь более низкий порог тока утечки. Это позволит сэкономить деньги при сохранении эффективности оборудования.

Теоретически к каждому бытовому прибору можно подключить отдельное защитное устройство, но на практике это нецелесообразно. Иногда в отдельную схему выделяют самое мощное оборудование в ванной комнате – стиральную машину, электрифицированный душ, джакузи.

К преимуществам двухуровневой дифференциальной схемы подключения автоматов относятся:

1. Надежность и безопасность . Дифавтомат первого уровня, по сути, является дублирующим и способен отключать электричество одновременно со следующими защитными устройствами.
2. Удобство поиска электрической цепи , в которой возникла неисправность.
3. Возможность отключения только одной комнаты от электричества на время ремонтных работ.

К недостаткам данного варианта защиты электросети можно отнести лишь необходимость приобретения нескольких дифавтоматов и сложность выделения места для их установки.

Рационально использовать двухуровневую схему при разветвленной сети с несколькими электрическими цепями. Если к электросчетчику подключается минимум оборудования, то достаточно будет установки одного дифавтомата.

Одноуровневая система дифавтоматов

Одноуровневая схема подключения дифавтоматов напоминает двухуровневую. Отличие только в отсутствии общего АВДТ. Сторонники этого варианта подчеркивают, что он экономит деньги и место за счет исключения из схемы одного защитного устройства.

Рекомендуется использовать коммутационную шину в одноуровневой схеме подключения дифлавоматов, что организует электрические провода и упрощает их монтаж

Недостатком данного способа монтажа является отсутствие в цепи резервного устройства, которое бы обеспечивало дополнительный уровень защиты. Что касается особенностей установки и приложений распределенной одноуровневой схемы, то они идентичны таковым в двухуровневой версии.

Установка дифавтоматов без заземления

Принципиальная схема подключения дифавтоматов при отсутствии заземления практически не отличается от рассмотренных выше одноуровневых и двухуровневых вариантов. Отличие заключается лишь в отсутствии специального сердечника, который должен подходить к каждой электрической точке, обеспечивая отвод тока от корпуса прибора при нарушении его электроизоляции.

Отсутствие заземления в квартире значительно облегчает монтаж электропроводки, но создает дополнительные риски при эксплуатации бытовых приборов

В старых многоэтажках и частных домах просто не было предусмотрено. В результате такой недальновидности возник риск поражения электрическим током при контакте с случайно включившимся оборудованием и конструкциями.

Дифавтомат функционально заменяет грозозащитный трос, разрывая электрическую цепь на сотые доли секунды после обнаружения утечки тока. За это время удар током не успевает нанести вред человеку, а воздействие ограничивается максимум легким вздрагиванием.

Кроме того, АЭДТ защищает оборудование от перегрузки и короткого замыкания, что выгодно отличается от обычного заземления.

Перечислены отличия в работе дифференциальных автоматов и УЗО и посвящено сравнению двух типов устройств защиты электропроводки.

Трехфазная цепь

Иногда возникает необходимость установки дифавтомата в здании, где подключена сеть 380В. Это может быть гараж, магазин или небольшое производственное помещение. При этом применяются те же схемы, что и в сети 220В. Отличается только конструкция дифавтомата.

Присоединение проводов трехфазной сети к зажимам дифференциальной машины осуществляется в строгом соответствии с маркировкой на ее корпусе

АЭДТ на трехфазное напряжение имеет четыре вводных зажима и такое же количество выходных клеммы, от которых провода идут к электроприборам. Желательно, чтобы в электрической цепи был заземляющий проводник. Но при отсутствии такого дифференциального тока автомат обязательно среагирует на ток утечки и отключит питание в помещении.

Преимущества и недостатки различных вариантов подключения АКБТ к трехфазной сети такие же, как и при 220В.

Особенности установки селективных дифавтоматов

Большинство селективных дифлювоматов имеют букву S в названии. Эти устройства отличаются от обычных высоковольтных цепей повышенным временем срабатывания при обнаружении тока утечки.

Дифавтоматы селективные применяются только как основное устройство в двухуровневых схемах. Они обеспечивают индивидуальное срабатывание устройств второго уровня без отключения питания по всей сети.

Селективный дифференциальный прибор покупать рационально только при монтаже двухуровневых цепей. Если он будет единственным в квартире, то задержка в работе, наоборот, станет его недостатком

Их особенность заключается в следующем. При появлении тока утечки его можно обнаружить дифрактоматами обоих уровней. Какой из них сработает первым, зависит от случая, но оба обычно отключают электричество.

Увеличение времени срабатывания центрального АВДТ позволяет дифавтомату второго уровня сработать первым. Таким образом, в результате неисправности отключается только одна электрическая цепь, а остальная часть квартиры продолжает оставаться под напряжением. Использование селективности позволяет использовать дифавтоматы с одинаковым порогом тока утечки.

Существует и другая схема подключения, без селективного устройства, позволяющая осуществлять селективное отключение выключателя второго разряда при появлении тока утечки.

Для этого центральный блок выбирается с пороговым значением параметра 100 мА, а вторичный — 30 мА. В этом случае первыми будут действовать дифавтоматы второго уровня, выборочно отключающие только одну электрическую цепь. Однако 100% работоспособность такой схемы не гарантируется.

Приоритет при покупке необходимо отдавать выборочным дифавтоматам, обеспечивающим большую надежность и удобство.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложности и может быть выполнена самостоятельно без специальной подготовки.

Место с блоком дифавтоматов должно быть в свободном доступе. Не рекомендуется размещать рядом с ним легковоспламеняющиеся или взрывоопасные предметы.

Последовательность действий следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Закрепите дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистите провода питания в кабеле и подключите их к двум верхним клеммам дифавомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый — к контуру заземления, а третий цвет — к «фазе» устройства.
5. Подключить провода, подающие напряжение в квартиру или на последующие защитные устройства, к нижним клеммам дифференциального автомата.
6. Подайте напряжение на выключатель высокого напряжения и проверьте устройство.

Для проверки дифавтомата на нем предусмотрена специальная кнопка «Т».

При ее нажатии в электрической цепи появляется ток утечки, что должно привести к срабатыванию устройства и отключению напряжения. Если АЭДТ не среагировал, значит, он неисправен и подлежит замене.

В деревянных домах противопожарный щит для дифавтомата обязателен. Он защитит стены дома от возгорания в случае возгорания защитных устройств.

АТ Дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его установка не вызовет затруднений.

Полезные советы по установке

Установка дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надежной.

«Ноль» на нагрузку обязательно должен идти от дифавтомата, иначе будет разница в значениях токов, и сразу сработает защитное устройство. В результате вы не сможете подключить электроприборы

У электрика не стоит пренебрегать советами, поэтому к рекомендациям следует отнестись внимательно:

1. При подключении проводов к дифференциальному автомату обязательно соблюдать полярность. «Нулевая» клемма обозначается буквой N, а «фаза» — 1 или 2.
2. Работы по подключению необходимо проводить при полностью отключенных всех проводах.
3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифильтроматом первого уровня.
4. Мощность дифлавоматов второго уровня стоит выбирать в соответствии с расчетной нагрузкой на электрическую цепь в каждом помещении.
5. Нельзя совмещать вывод «ноль» и «фаза» дифавтомата с неподключенными к нему электрическими проводами, даже если они идут от параллельно включенного АВДТ.
6. Выходящий из дифавтомата «ноль» не должен соприкасаться с заземлением.

При фиксации провода в клемме следите за тем, чтобы изоляция не попала в разъем. Плохой контакт может стать причиной перегрева дифавтомата и его поломки.

При несоблюдении большинства вышеперечисленных рекомендаций АЭДТ просто не будет работать должным образом. Он может «выбивать» при подключении нагрузки или вообще не реагировать на утечку тока. Поэтому к электропроводке нужно отнестись серьезно.

Выводы и полезное видео по теме

С какими трудностями вы можете столкнуться при подключении защитных устройств, вы узнаете из следующих видео.

Проверка двухуровневой селективной и неселективной схемы:

Внутреннее устройство дифавтомата:

Разбор различных схем подключения дифавтоматов (3 части):

Подключение дифференциального выключателя представляет собой простой технологический процесс. Главное условие быстрого монтажа – строгое соблюдение рекомендуемых электрических схем. В этом случае самостоятельная установка защитных устройств удастся с первого раза, а сам АЭДТ будет надежно служить долгие годы.
