Как подключить светильник через выключатель

При обустройстве домашней электросети или самостоятельном ремонте электрики необходимо разобраться с подключением светильника через выключатель, порядок которого зависит от самых различных факторов. В этом случае должен учитываться не только тип коммутатора, но и класс подключаемого к бытовой системе осветительного прибора. Для понимания особенностей этих электротехнических процедур следует разобраться с тем, как правильно подключить прибор в каждом конкретном случае. При этом возможны следующие варианты:

• Использование одноклавишного прибора.
• Вариант подключения к двухклавишному выключателю.
• То же самое, но только касающееся другой разновидности прибора (на три клавиши, например).
• Подача питания на светильник от любой розетки, имеющейся в комнате, реализуемая путем прокладки от нее отдельной линии.

Но также важно ознакомиться со способами подключения к одному выключателю сразу нескольких лампочек, а также с вариантами, когда к ним подсоединяются светодиодные или точечные светильники.

Содержание

Подключение через одноклавишный выключатель

Схема подключения светильника через одноклавишный выключатель является самой простой из рассматриваемого ряда возможных способов коммутации нагрузки. Для ее реализации придется проделать следующую последовательность обязательных операций:

1. Прежде всего, потребуется снять с данной линии питающее напряжение 220 вольт (это проще всего сделать с помощью вводного или линейного автомата).
2. После этого необходимо убедиться в его отсутствии посредством индикаторной отвертки или специального измерительного прибора – мультиметра (он включается в режим измерения переменных напряжений на пределе до 750 вольт).
3. Затем нужно удалить с выключателя клавишу, поддев ее сбоку отверткой с тонким жалом.
4. Далее нужно зафиксировать корпус выключателя в заранее подготовленной в стене нише и аккуратно вывести два имеющихся к ней провода наружу.
5. Внутри открытого основания необходимо отыскать два контакта, к одному из которых (нижнему) подсоединяется подходящий снизу провод, а ко второму (верхнему) подводится конец, идущий непосредственно на осветительный прибор.

Важно! Порядок подводки проводов к выключателю строго регламентируется требованиями ПУЭ.

В результате этих манипуляций выключатель с одной клавишей окажется включенным в разрыв фазного провода.

Благодаря такой схеме с его помощью можно будет подавать питание 220 вольт непосредственно к светильнику.

Подключение светильников к двойному выключателю

Под двойным выключателем понимается прибор особой конструкции, в котором вместо одного перекидного контакта встроены сразу два.

Дополнительная информация: По своему устройству они полностью идентичны, но используются каждый по своему назначению.

Перед тем как подключить двойной выключатель – потребуется обратить внимание на следующую деталь. В этом случае принцип подсоединения и порядок проведения операций остается тем же, что был рассмотрен в предыдущем разделе. Отличие состоит лишь в количестве подключаемых к верхним клеммам проводов. При проведении коммутаций нужно учесть следующие моменты:

• Фазный провод должен располагаться снизу и подводиться к двойному выключателю со стороны нижней клеммы.
• На корпусе типового прибора – двойного выключателя сверху имеются два контакта.
• К каждому из них подсоединяется провод от отдельной группы осветителей (лампочек).

После того как удалось подключить двухклавишный выключатель – с его помощью можно будет включать либо одну группу осветителей, либо другую. При необходимости, нажав сразу на обе клавиши, можно зажечь все лампы одновременно.

Подключение осветителя от розетки

В ситуации, когда выключатель устраивается на новом месте (при отсутствии специальной ниши) – его можно закрепить непосредственно на стене и запитать от расположенной рядом розетки. В этом случае, перед тем как подключить светильник через выключатель, от нее необходимо протянуть фазу и ноль, как это изображено на фото ниже. В определенных условиях для этого достаточно одной фазы, поскольку нулевой провод уже подведен к настенным светильникам от распределительной коробки.

Перед тем как подключать светильники с выключателем от ближайшей розетки необходимо ознакомиться с особенностями этой процедуры. Порядок ее выполнения выглядит так:

1. Сначала берется индикаторная отвертка, посредством которой определяется и запоминается фазный провод, от которого впоследствии отводится провод на выключатель (он может располагаться как справа, так и слева).
2. После этого с линии, в которую наряду с розетками устанавливается и выключатель, с помощью автомата снимается опасное напряжение 220 вольт.
3. Чтобы быть уверенным в его отсутствии – желательно проверить это посредством индикаторной отвертки.
4. Прежде чем подключить светильник через выключатель от розетки с нее нужно снять декоративную крышку, под которой расположены два контакта.
5. К одному из них (фазному) подсоединяется проводник требуемой длины и отводится к одиночному выключателю.

По завершении подготовительных процедур к закрепленному на стене выключателю со снятой крышкой подводится отходящий от розетки провод (он подключается к его нижней клемме). От верхнего контакта в сторону светильника протягивается еще один проводник, который для эстетичности помещается в кабельный канал или трубчатую гофру. Таким же способом можно закрыть провод на участке от розетки до выключателя.

Схема подключения светильника через выключатель в совмещенном блоке розетка-выключатель в одном корпусе:

Подключение точечных светильников

При необходимости использования в квартире осветителей точечного типа исходят из возможности подводки к ним либо стандартного сетевого напряжения 220 вольт, либо пониженных до безопасного уровня 12-ти Вольт.

Конкретная схема подключения точечных светильников выбирается с учетом типа используемых осветителей, рассчитанных на соответствующее напряжение.

Перед тем как подключить точечные светильники – следует обратить внимание на то, что порядок их коммутации не отличается от стандартного способа.

Подключение без блока питания

Современные светодиодные лампочки выпускаются сейчас на напряжение 220 вольт, так как внутри лампы установлен электронный преобразователь, обеспечивающий питание светодиодов пониженным напряжением. С конструкцией светодиодной лампы вы можете ознакомиться в этой статье. Схема подключения точечных светильников со светодиодными лампами на 220 вольт точно такая же что и с обычными светильниками.

Подключение с блоком питания

При установке точечных светильников или светодиодных лент в схему дополнительно вводится трансформатор, понижающий напряжение с 220-ти до 12-ти Вольт. Сейчас эти устройства называются блоками питания, выпускаемые на различные напряжения и мощность нагрузки.

Обратите внимание: При подключении двух или более точек блок питания устанавливается сразу вслед за выключателем (смотрите схему ниже).

Схема подключения группы точечных светильников с одним понижающим трансформатором:

Схема подключения группы точечных светильников с трансформатором на каждый осветитель:

Обычно для подключения точечных светильников выбирается электронный преобразователь (он же блок питания), выгодно отличающийся от других приборов следующими достоинствами:

• Малые размеры и небольшой вес.
• Встроенной защиты от короткого замыкания.
• Плавное нарастание напряжения при включении, продлевающее срок службы лампочек.
• Возможность регулировки и поддержания стабильного питания.

К тому же эти устройства отличаются предельно низким уровнем шума, создаваемого при работе вспомогательного оборудования.

Предлагаем Вам посмотреть обучающее видео на тему: «Как правильно произвести монтаж точечных светильников».

Подключение светодиодных лент и светильников

Схема подсоединения осветителей на основе светодиодов ничем не отличается от уже рассмотренных ранее вариантов. Единственно, на что следует обратить внимание, перед тем как подключить светодиодную ленту или светильник – это использование преобразователя напряжения (блока питания) или драйвера.

Как и в случае с точечными осветителями в данной ситуации блок питания устанавливается сразу после одноклавишного, двухклавишного или трехклавишного выключателя (фото ниже).

Каждая отдельная ленточка или светодиодный прибор подключаются через «свой» преобразователь, что позволяет управлять его работой независимо от других. К «мощным» адаптерам может подсоединяться сразу несколько осветительных лент.

Схема подключения трех светильников к трехклавишному выключателю

Перед тем как подключить выключатель света трехклавишного типа – сначала нужно разобраться с каждой из коммутируемых с его помощью нагрузок (их количество может быть произвольным). В простейшем случае – это три лампочки, включенные в управляемую сеть, как это показано на рисунке ниже.

На базе этого варианта реализуется множество других. В качестве примера может быть рассмотрена схема подключения двух светильников или пяти.

Дополнительная информация: Для подключения произвольного числа осветителей к трехклавишному прибору приходится группировать их по нескольку штук в линии, где они включены в параллель.

Каждая из таких групп подсоединяется к «своему» контакту (на одну клавишу из трех).

Помимо рассмотренных в этом обзоре случаев возможны и другие варианты, наибольший интерес среди которых представляют:

• Подключение двух светильников к одноклавишному выключателю.
• Подсоединение к одному двухклавишному выключателю сразу нескольких групп.
• Включение коммутирующего прибора в цепь с произвольным количеством осветительных изделий.

В каждом из этих случаев потребуется продумать отдельную схему коммутаций и согласовать ее с требованиями ПУЭ (на предмет распределения нагрузок и допустимых токов).

В заключительной части обзора отметим, что при рассмотрении заявленных в нем вопросов нужно исходить из следующих соображений. Перед тем как сделать определенный шаг по выбору типа подключения – сначала следует внимательно разобраться с исходными данными. Под ними понимаются используемые в конкретном помещении люстры и светильники (их тип и количество осветительных единиц), а также применяемый для коммутации вид клавишного прибора с подводимыми к нему проводами.

Как подключить светильник через выключатель

В каждом доме или квартире, периодически возникает необходимость в проведении электромонтажных работ. Среди них, наиболее часто приходится решать вопрос, как подключить светильник через выключатель. Данная операция не представляет особой сложности, и вполне возможно выполнить ее собственноручно, не привлекая специалистов. Рекомендуется еще до начала подключения продумать схему размещения электроприборов и нанести ее на стену. Только после этого можно начинать прокладку проводов и монтаж электрооборудования.

Содержание

Подготовительные работы

Перед началом работ, прежде всего, необходимо отключить напряжение питающей сети. Для этого достаточно отключить автомат и проверить прибором отсутствие напряжения.

Еще до выполнения монтажа рекомендуется выбрать наиболее оптимальный способ коммутации. Обычно для соединений используются клеммные колодки или пружинные зажимы. Далее нужно собрать по списку все необходимые материалы и инструмент:

• Выключатель. В зависимости от потребности, выбирается одно- или двухклавишная модель. Каждый выключатель для светильника будет немного отличаться друг от друга, поскольку схемы подключения обоих приборов разные.
• Провод или кабель электрический. Выбирается в соответствии с техническими характеристиками действующей электрической сети. Следует обратить особое внимание на количество жил, их сечение, материал и маркировку.
• Распределительная коробка. В домашних условиях как правило используются пластиковые пожаробезопасные изделия, не проводящие электрический ток, с небольшими компактными размерами.
• Соединительные клеммы, изолента. Предусмотрены нормами ПУЭ для соединений и последующей изоляции контактов.
• Крепежные детали. Необходимы для фиксации устанавливаемых изделий.
• Тестер или индикаторная отвертка. С их помощью можно убедиться в отсутствии напряжения, так как электрическая сеть перед началом работ должна быть полностью обесточена.
• Кусачки, пассатижи, плоскогубцы. Применяются для соединения проводников между собой.
• Ударная дрель или перфоратор. Понадобятся при устройстве скрытой проводки в штукатурке.

Когда подключается одноклавишный выключатель, в распределительной коробке должно собраться три провода. Первый – питающий провод для светильника с выключателем, с напряжением 220 вольт, подведенный от пробок или автомата. Вторым будет двухжильный провод, подводимый к выключателю. Третий провод идет непосредственно к лампе или светильнику. Он может быть и с тремя жилами, если корпус светильника оборудован зажимом заземления.

После того, как все провода собрались в распределительной коробке, с них нужно снять изоляцию и подготовить к последующей скрутке. После этого, можно переходить к сборке схемы и непосредственному подключению.

Подключение светильника и выключателя

Полная сборка схемы осуществляется следующим образом. Подключение выключателя осуществляется в разрыве фазы. В момент его выключения цепь размыкается и напряжение к лампочке уже не подается. Нулевой провод через распределительную коробку соединяется напрямую со светильником. Таким образом, фаза проходя через выключатель, дает возможность включения и выключения лампы, а также ремонта и обслуживания светильника.

Вводный фазный провод, идущий от автомата, соединяется с таким же проводом, идущим к выключателю. Для этого, лучше всего, использовать провода по цвету. Другая фаза, возвратившиеся из выключателя в распределительную коробку, соединяется с питающим проводом, подключаемым к лампе. Нулевые провода лампы и питания также соединяются в распределительной коробке.

После этого, визуально проверяется схема подключения. Провода должны быть правильно соединены между собой. В готовой схеме все скрутки дополнительно уплотняются с помощью плоскогубцев, а сверху надеваются ПХВ трубки и фиксируются изолентой. Скрученные провода аккуратно укладываются в коробку, после чего, она закрывается крышкой.

Размещение проводки в распределительной коробке выполняется следующим образом. Вначале к ней необходимо подвести общий питающий кабель, а затем остальные провода, идущие к выключателю и лампочке. Один провод светильника соединяется с нулевой жилой основного провода, а другой – с проводом выключателя. Второй провод выключателя соединяется с проводником фазы общей сети. В итоге рабочие жилы лампы оказываются соединенными с общей электропроводкой через выключатель.

Таким образом, решается задача, как подключить светильник через выключатель с одной клавишей. Данная схема лежит в основе подключений других выключателей с большим количеством клавиш.

Схема подключения двойного выключателя

Неподготовленный человек при подключении двухклавишного выключателя испытывает определенные затруднения. Перед монтажом рекомендуется изучить инструкцию, как подсоединить выключатель к светильнику, чтобы избежать ошибок, допускаемых новичками.

В начале монтируется питающий трехжильный кабель с подключением его к защитному устройству. Один из проводов подключается к системе заземления, если она имеется в наличии. Перед началом работ вся электрическая сеть должна быть обесточена. От защитного устройства проводник запускается в распределительную коробку, после чего он подводится непосредственно к двухклавишному выключателю. Запас проводов в каждой точке соединения должен быть не менее 10 см. Далее в коробку заводятся провода, подключенные к светильнику.

Концы проводов необходимо очистить от изоляции, после чего соединить их между собой с учетом цветов изоляции токоведущих жил. В конце монтажа нужно проверить правильность всех подключений. Например, на входе в автомат фазные провода располагаются с левой стороны, а нулевые – с правой. После этого провода подключаются к контактам выключателя по схеме, нанесенной на обратной стороне механизма прибора.

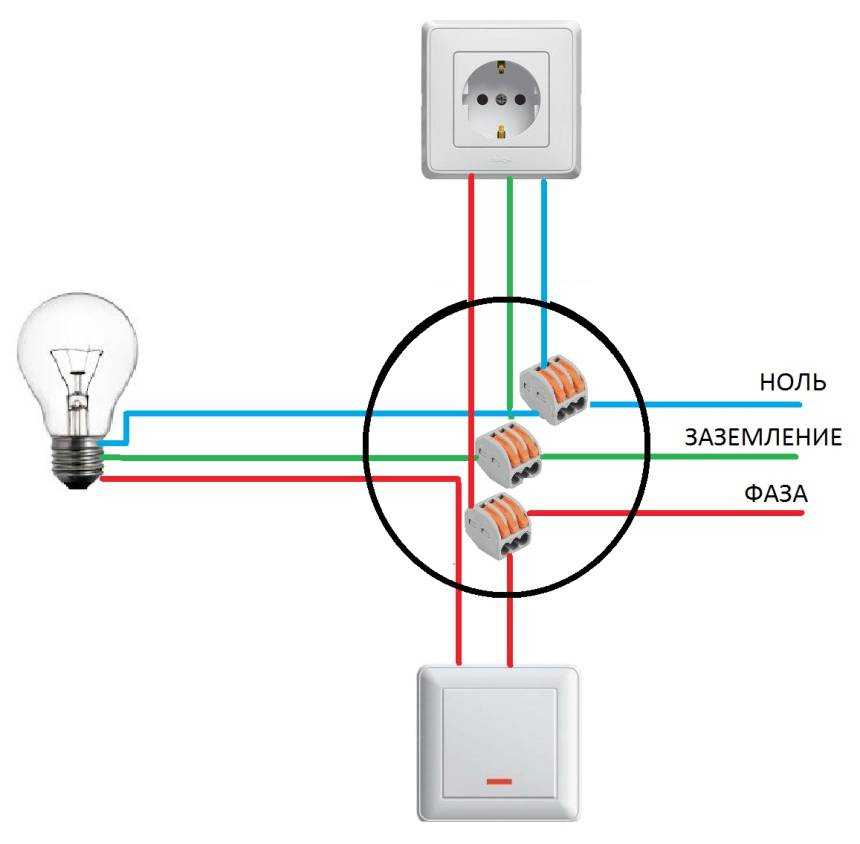

Как подключить светильник через выключатель от розетки

Подключение светильника от розетки через выключатель осуществляется по стандартной схеме. То есть, прерывается фазный провод, а нулевой подключается непосредственно к источнику освещения.

Подключение выполняется в определенной последовательности:

• Полностью обесточивается домашняя электрическая сеть.
• Монтируется распределительная коробка, в которую заводятся провода от установленной розетки, жилы, подведенные к светильнику и выключателю.
• Одна жила от светильника подключается к нулевому контакту, а фаза заходит к выключателю. Другая фаза, которая идет от распределительной коробки также подводится к другому контакту выключателя, образуя разрыв. За счет этого разрыва обеспечивается включение и выключение питания цепи.

Полезный совет по установке ламп

Полезный совет по установке ламп
