Как подключить люстру по схеме

Новая люстра, правильно подобранная под интерьер, сможет подчеркнуть преимущества комнаты и скрыть недостатки. Характеристики освещения люстрой в комнатах могут улучшить либо ухудшить настроение. Так, в слабоосвещённой комнате люди часто чувствуют сонливость, а если люстра светит очень ярко, то это может вызывать раздражение. Принципиально не только лишь правильно собрать устройство для собственной комнаты, но люстра, кроме того, должна быть безопасно подключена.

Как подключить люстру к выключателю правильно и быстро можно узнать, прочитав об этом информацию.

Подготовка к выполнению работ

Самая обычная схема к люстре, имеющей три разных провода, позволяет решить проблему, как подключить люстру к выключателю быстро. Нужно разделить выходы прибора и подключить все лампы сразу. Почти всегда такую схему используют для люстры на 3 лампы . Если при соединении устройства появляется потребность регулировки освещённости, то верным решением станет применение диммера.

Инструменты для подключения люстры

Чтобы выполнить подключение люстры к любому выключателю, воспользуйтесь:

• Индикаторной отвёрткой
• Мультиметром
• Пассатижами, ножиком
• Клеммой для проводов
• Изоляционной лентой для проводов
• Карандашом
• Инструкцией к устройству

Безопасная установка устройства

Как подключитьбезопасно люстру, если есть 3 жилы электропровода в потолке? Тут понадобиться выяснить, какая жила считается нулём. Обычно электропроводка позволяет поделить все выходы на 2 категории , потому один из проводов считается нулём, а два иных – фазой. При проверке подключения проводов индикаторной отвёрткой зажигается свет – это фаза, при прикасании к нулю индикатор не будет гореть.

Для соединения пригодится тот проводок, где индикатор не загорелся и любой из числа тех, на которых указатель горел. Если люстра имеет третью жилу провода, то при простой схеме её необходимо просто заизолировать. Есть несколько разновидностей подключений устройства к электросети. Метод подключения зависит от приспособления осветительного прибора, выключателей и числа проводов.

Документация к подключению устройства освещения имеет схему с проводами:

• Белый либо коричневый цвет провода  –  это будет фаза
• Синий проводок  –  это нуль
• Жёлто-зелёный – это электропровод заземления

Любую люстру с подводкой трех проводов подключают так:

• Сначала все 3 провода разделяются на две связки, и получается 2 контакта – фаза и ноль. Спутать что-нибудь тут довольно тяжело, в особенности, если учитывать, что любой электропровод различной окраски
• Затем нужно посмотреть на то, что висит из потолка и как подключить прибор. Если там двужильный проводок, то соединяем каждые в отдельную скрутку. Разводим провода для подключения таким образом, чтобы не было замыкания при работе

Подсоединение одноконтурных устройств освещения

Простое устройство освещения с одним выходом, подключается к выключателю с одной клавишей и 2-мя проводниками. Провод фазы проводят к основному контакту через выключатель, а ноль – впрямую к разветвительной коробке. Соединения делают при помощи клемм либо закручивают, а потом изолируют  при помощи изоляционной ленты.

Как можно подключить одноконтурную люстру? Чтобы подключить люстру на одну лампу, используют одноклавишный выключатель. При подключении проводов прибора с количеством ламп две, используют выключательдвойной.

Чтобы подключить профессионально устройство освещения к включателю, нужно:

• Соединить проводок нуля люстры с нулём, подключённым к электросети
• Соединить фазу люстры с нужным проводом выключателя
• Заизолировать электропровода люстры

Самостоятельное подсоединение двухконтурного прибора освещения

Двойной выключатель с тремя проводниками и подсоединение к нему люстры с отдельной схемой подключения  и двумя выходами проводов различается тем, что фаза любого контура люстры проводится к собственному контакту в выключателе.

Заземление в люстре

Как можно выполнить подключение люстры с заземлением? Если люстра с корпусом из металла, стоит её заземлить. Сделанная по прогрессивным стандартам проводка обязана иметь защиту. Для подключения осветительного прибора к заземлению соединяют совместно все провода с жёлто-зелёным. Подключение люстры требует соблюдения мер безопасности. Все соединения осуществляются после отключения напряжения в сети.

Самостоятельное подключение трёхламповой люстры

Перед тем как подключить трёхламповую люстру, определите предназначение клавиш включателя. Если есть три разных провода, то нужно выяснить, какой будет отвечать за подключение 2-ух, а какой – одной лампы. От данного определения зависит удобство применения включателя для подсоединения к люстре 3-го провода.

Как правильно подключить люстру к выключателю, можно прочитать в инструкции и просмотреть разные информационные материалы.

Обычно на потолке может быть выход с тремя разными проводами, либо 1 провод с тремя жилами. Люстра с тремя проводами подключается по схеме. Некоторые дома имеют сразу 4 кабеля. Четвёртый электропровод – это заземление. Для проверки проводов нужно использовать индикатор. Подыщите нуль, тогда другие будут – фаза. Подключение люстры с тремя проводами выполнять не очень сложно.

Нужно знать при подключении люстры, что:

• При наличии заземления, подключение любой люстры происходит к общему электропроводу
• Люстра любой модели имеет провода, соединения которых скрыты внутри приспособления
• Если подключить люстру на 3 лампы , то 2 из них станут включаться при помощи одной кнопки, а одна от другой клавиши
• Нулевой электропровод при подключении люстры с тремя проводами соединяют с заблаговременно определённым нулевым проводом от сети
• Подключения фазного проводка включателя проводится к фазному проводу от люстры

Проблема, как подключить люстру на 3 провода , имеющую пульт, своими руками, решается достаточно легко. Обычно эти современные люстры с тремя проводами продаются в уже собранном виде и имеют особый  разъём с тремя электропроводами.

2 из них – это стереотипные фаза и ноль, а последний провод – заземление. Если не знаете, какподключить люстру на 3 провода , то посмотрите схему.

Когда нужно заменить включатель, что нужно сделать?

Очередной принципиальный момент такой: через выключатель обязан проходить лишь провод фазы. Эта процедура включения нужна исключительно для удобства. Когда появляется потребность ремонтных работ либо замены лампочки, то работы ведутся без задействования щита распределения. Нужно будет только надавить на клавишу включателя, а потом проводить ремонт либо замену.

Нужно знать, что:

• Необходимо включить 1 кнопку включателя. Дальше, воспользовавшись индикаторной отвёрткой, найти провод фазы. Отвёртка устанавливается к месту, где находится третий электропровод, и когда указатель зажигается, то можно считать, что фазный провод найден
• Практика показывает, что прибегают к замене осветительного прибора и одновременной подмене включателя. Распространена ошибка подключения люстры к двойному включателю при наличии 2-ух проводов
• Прежде чем купить включатель, необходимо удостовериться в необходимости его монтажа. Так как включатель двойной считается звеном всей схемы, то необходимо осознавать всю значимость его предназначения

Непосредственное подключение люстры к выключателю можно проводить исключительно после того, как решён вопрос со всеми проводами.

Прежде чем заменить выключатель двойной, нужно обесточить провода:

• Прежде всего, отключите выключатель, который установлен в комнате
• При помощи индикатора удостоверьтесь, что нет напряжения в сети
• Если индикаторная отвёртка не дает сигнал, то можно выполнять работы

Подсоединение осветительного прибора на два выключателя своими руками

Когда происходит подключение люстры к двойному выключателю, то соединение нужно производить параллельно. Кроме того, нулевой провод устройства требуется подключать к общему нулевому проводу из потолка. Чтобы подключить люстру к двухклавишному выключателю, не нужно больших знаний, но всегда необходимо помнить о правилах безопасности.

Для того чтобы знать, каким образом подключить диммер прибора на несколько рожков и два включателя, можно просмотреть видео материал, где подробно изложен ход работы. Самостоятельная замена включателя и подключение любой люстры – это дело несложное, но достаточно ответственное. Многих, кто сталкивался с подсоединением люстры к двойному выключателю, пугает количество разных проводов, но, изучив информацию, можно самостоятельно во всем разобраться. Подключение люстры с двумя проводами к включателю имеет такой же метод, как и с одним, изучить это можно на электросхеме.

Если возникли сложности при самостоятельном проведении подключения прибора или сложно совсем выполнить данную задачу, то можно вызвать мастера. Специалист знает, каким образом люстра включается, и профессионально сможет подсоединить устройство к включателю. Подключения любого осветительного прибора мастера делают быстро. Подключить люстру на 3 провода специалист сможет безопасно. Как люстру правильно собрать, также знает специалист.

пошаговый мастер-класс как подключить люстру (150 фото)

В жизни каждого мужчины наступает момент, когда необходимо повесить новую люстру или заменить старый вариант. Конечно, можно вызвать специалиста, и доверить всю работу ему. Но при обладании некоторыми навыками и соблюдении техники безопасности можно произвести работы по самостоятельному подключению люстру.

В этой статье мы постараемся дать пошаговую инструкцию, о том, как правильно и безопасно подключить люстру.

Краткое содержимое статьи:

Необходимые инструменты для проведения работ

Для проведения качественной установки люстры, вам необходимо подготовить инструмент, который пригодиться во время работы.

• Отвертки. Необходимо приготовить три вида отверток. С плоским концом, фигурную и индикаторную отвертку.
• Плоскогубцы
• Нож
• Вольтметр
• Изоляционная лента или соединительные клеммы.

Подготовительные работы

Прежде чем начать установку новой люстры, вам необходимо демонтировать старую люстру. Рекомендуем производить демонтаж при отключенном энергоснабжении помещения.

После того как сняли люстру, вам необходимо определиться с проводами по которым происходит питание.

В основных вариантах к люстре подходят три провода. Это фаза, ноль и заземление. Для правильной установки люстру, необходимо определить какой провод соответствует указанным маркировкам.

Виды проводов

• Заземление. Провод заземления определить очень просто. Изоляция провода окрашена в желто-зеленый цвет.
• Фаза. Обычно фаза проходит по проводу имеющий коричневый цвет.
• Ноль. В обычных вариантах изоляция такого провода окрашена в синий цвет.

Для более точного определения, где фаза или ноль, необходимо воспользоваться индикаторной отверткой. Дотронувшись кончиком отвертки до оголенного провода, точно определите, по какому из проводов проходит фаза.

После этого внимательно рассмотрите провода на люстре. Если на люстре несколько рожков, то от каждого рожка будет отходить по два провода. Один нулевой, другой с фазой.

Обычно однотипные провода в люстре окрашены одинаковым цветом. Поэтому при присутствии нескольких рожков следует скрутить провода одного цвета в один жгут, а другого цвета в другой.

В результате у вас в конструкции люстры будет три провода: фаза, ноль, заземление.

Подключение люстры

После того как определили с проводами на люстре и на потолке, можно приступать к подключению люстры своими руками.

Для удобной установки люстры рекомендуем воспользоваться стремянкой. Вы будете чувствовать себя более комфортно в таких условиях.

Не рекомендуем использовать стулья или другие варианты. Во-первых, вы можете не дотянуться до потолка со стула, во-вторых, стул или другой способ является не очень устойчивым вариантом.

После установки стремянки можно приступать к основным этапам подключения. В начале, необходимо соединить провода заземления на люстре и потолке.

Напоминаем, что все работы по подключению люстры необходимо проводить при отключенном электричестве в помещении. Для этого на счетчике необходимо отключить клавиши или вывернуть пробки, если они присутствуют.

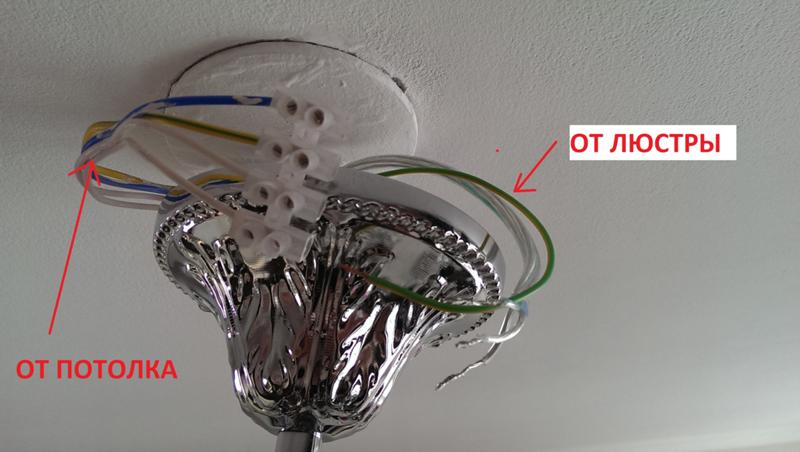

Соединив провода заземления, можно приступать к соединению проводов с фазой и нулем. В обычных случаях производят соединение проводов с помощью скрутки.

Стоит помнить, что таким вариантом можно воспользоваться, если провода на потолке и люстре имеют одинаковый состав. Можно соединять вместе только медные или алюминиевые провода.

Если у вас разнотипные провода, то советуем воспользоваться соединительными колодками. При однотипных проводах так же можно воспользоваться колодками.

Проверка подключения

После окончания работ по соединению проводов следует проверить изоляцию в местах соединения. После этого можно подать электричество и проверить качество работы.

Как видите каких-либо сложностей для того, что бы правильно повесить люстру, не существует. С этим может справиться любой желающий.

В конце статьи напоминаем, что существует несколько способов подключения люстры. Все зависит от вашего варианта люстры и количества проводов, которые предусмотрены для питания.

При возникновении каких-либо сложностей вы можете воспользоваться специализированными сайтами, на которых специалисты смогут вам помочь в разрешении возникшей проблемы.

Фото советы как подключить люстру своими руками

Вам понравилась статья? Поделитесь 😉



Как повесить потолочный светильник (сделай сам)

Ничто так не портит званый обед, как люстра в макаронах или внезапное отключение света. Вот как безопасно и надежно повесить светильники.

Время

Полный день

Сложность

Новичок

Стоимость

Менее $20

Введение

Превратите унылую комнату в ослепительную с новым верхним светильником. Вот как правильно и безопасно установить это новое приспособление, используя профессиональные методы установки. Даже если вы никогда раньше не занимались электрическим проектом, вы можете установить потолочный светильник, следуя советам и фотографиям в этой статье.

Требуется инструменты

• 4-в-1 отвертка
• Плозослойки иглы
• Неконтролирующие испытания напряжения
• Плозонки
• Степ-надежность
• . 10-32 Винт заземления
• Электрическая коробка
• Изолента
• Световая текстура
• Проволочные гайки

Как повесить потолочный светильник Обзор проекта

Установка нового светильника — отличный способ мгновенно превратить унылую комнату в ослепительную. Световые шоу-румы и каталоги предлагают широкий выбор светильников, чтобы соблазнить вас. И хотя набор деталей, прилагаемых к некоторым светильникам, может показаться устрашающим, электрические соединения достаточно просты даже для новичка.

Но неправильные методы установки могут привести к потенциально смертельному поражению электрическим током или возгоранию. В этой статье мы поможем вам выбрать приспособление, которое будет надежно установлено на вашей электрической коробке, а затем покажем вам лучшие методы проверки заземления и подключения проводов. Мы даже включили фотографии двух наиболее распространенных систем крепления, чтобы помочь вам разобраться во всех этих маленьких деталях.

Температурный диапазон существующих проводов влияет на то, какой тип светильника вы можете установить. Прежде чем отправиться за покупками, прочтите раздел «Снимите старую арматуру и осмотрите проводку» ниже.

Проект шаг за шагом (9)

Шаг 2

Убедитесь, что питание отключено

Проверьте провода, чтобы убедиться, что питание отключено. Поднесите кончик бесконтактного детектора напряжения к каждому проводу, чтобы убедиться, что питание всех проводов в коробке отключено (убедитесь, что выключатель освещения включен). Если тестер загорается, выключите автоматические выключатели или ослабьте предохранители по одному, пока индикатор тестера не погаснет. Отсоедините провода от светильника. Оставьте другие провода подключенными и спрятанными в электрическую коробку.

В это трудно поверить, но многие светильники, продаваемые в настоящее время в домашних центрах и салонах освещения, не могут быть безопасно установлены в большинстве домов, проводка которых проводилась до 1985 года. провод, рассчитанный не менее чем на 90 градусов по Цельсию». Причина проста: светильники с такой маркировкой выделяют достаточно тепла, чтобы повредить изоляцию старых проводов и создать опасность возгорания. Провода, изготовленные после 1985 года, должны иметь покрытие, способное выдерживать более высокие температуры.

Если вы знаете, что ваша проводка была проложена до 1985 года, не используйте светильники, требующие питающих проводов, рассчитанных на 90 градусов. Чтобы убедиться, что у вас есть провод питания с 90-градусным номиналом, посмотрите на оболочку кабеля или изоляцию провода. Если у вас есть кабель с пластиковой оболочкой (часто называемый Romex), ищите буквы NM-B или UF-B, напечатанные на пластиковой оболочке. Если ваша проводка проходит через кабелепровод, найдите на изоляции провода буквы THHN или THWN-2. Если вы все еще не уверены, либо вызовите электрика, либо выберите прибор, на котором не указано требование к температуре питающего провода.

Проверка электрической коробки на мощность и прочность

Для тяжелых светильников требуются прочные коробки

Если вы выберете тяжелую осветительную арматуру (тот, который мы купили весом в 25 фунтов), проверьте электрическую коробку, чтобы убедиться, что она поддерживать вес. Национальный электротехнический кодекс (NEC) позволяет вам подвешивать до 50 фунтов. из любой электрической коробки с резьбой для установки крепежных винтов № 8-32 для крепления поперечины (см. «Монтаж с помощью винтов и колпачковых гаек» и «Монтаж с помощью трубы с резьбой» в разделе «Дополнительная информация» ниже). Сюда входят почти все типы потолочных коробов.

Для практических целей убедитесь, что электрическая коробка надежно закреплена на прочном каркасе, прежде чем вешать на нее новый светильник. Если ваш светильник весит более 50 фунтов, его необходимо поддерживать независимо от электрической коробки. Простое решение — установить коробку для крепления вентилятора (доступную в домашних центрах и хозяйственных магазинах), которая предназначена для установки без вырезания дополнительных отверстий в потолке. Проверьте этикетку, чтобы убедиться, что коробка рассчитана на нагрузку более 35 фунтов.

Большинство потолочных коробок достаточно велики: NEC определяет, сколько проводов и зажимов можно безопасно поместить в электрическую коробку. Типичный размер от 1-1/2 до 2 дюймов. глубокие восьмиугольные или круглые потолочные ящики довольно велики, и переполненность редко бывает проблемой. Тем не менее, вы должны выполнить расчеты, чтобы быть уверенным. См. раздел «Расчет размеров коробки». Но если вы встретите круглую коробку глубиной всего 1/2 дюйма, замените ее. Опять же, самый простой способ установить новую электрическую коробку в существующем потолке — это использовать специальную скобу для вентилятора и коробку, предназначенные для модернизации.

Расчет размеров коробки

Чтобы вычислить минимальный размер коробки, требуемый Национальным электротехническим кодексом, добавьте: 1 для каждого горячего и нейтрального провода, входящего в коробку, 1 для всех вместе взятых проводов заземления, 1 для всех вместе взятых зажимов и 2 за каждое устройство (выключатель или розетку, но обычно не светильники), установленное в коробке. Умножьте эту цифру на 2 для проволоки 14-го калибра и на 2,25 для проволоки 12-го калибра, чтобы получить минимальный объем коробки в кубических дюймах. На пластиковых коробках внутри проштампован объем.



Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 10 февраля 2021 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как установить люстру

256 акции

• Фейсбук
• Твиттер

Вам нравятся все светильники в вашем доме? Если нет, то хотели бы вы знать Как установить люстру, , чтобы вам не пришлось нанимать для этого электрика? Сегодня ваши пожелания будут услышаны!

Вы знаете тот момент, когда вы видите идеальный светильник и понимаете, что он ДОЛЖЕН быть у вас дома, иначе вы не сможете прожить еще один день? Ладно, может быть, не часть «прожить еще один день». Но вы же знаете, каково это — по уши влюбиться в светильник. Для меня этим светильником была люстра Magnolia Market. Я хотел это, но ценник был больше, чем я хотел заплатить. Однажды я получил электронное письмо от Джоанны (да, Джоанны Гейнс из HGTVs Fixer Upper), в которой говорилось, что в ее магазине проходит распродажа осветительных приборов. Я не мог нажать на ссылку достаточно быстро. Через несколько дней прибыла моя прекрасная новая люстра.

Пришло время попрощаться с нашей старой люстрой…

…и установить новую люстру.

Готовы узнать, как установить новый потолочный светильник или люстру? Возьмите эти несколько предметов:

Материалы:
(содержит партнерские ссылки)

• Отвертки (плоские и крестообразные)
• Инструмент для зачистки проводов
• Плоскогубцы с тонкими губками (необходимо два)
• Бесконтактный тестер напряжения
• Рулетка
• и Люстра (конечно же)

Инструкции:

Включите светильник и отключите питание светильника. Убедитесь, что свет не горит.

Снимите лампочки со старого светильника и отложите их в сторону.

Поддержите люстру на лестнице или попросите помощника держать светильник рядом. Снимите навес с потолка, чтобы обнажить проводку.

Прикоснитесь тестером напряжения к проводам, чтобы убедиться, что питание отключено. (Вы должны сделать это до снятия гаек.)

Снимите все гайки с соединений. Отвинтите монтажный кронштейн от коробки потолочного крепления.

Опустите старую люстру и отложите ее в сторону. Ваша потолочная коробка должна выглядеть так:

Измерьте длину, на которую вы хотите повесить новый светильник. Обычно люстры висят на высоте 30–34 дюйма над столом (для потолков высотой 8 футов). Каждый дополнительный фут высоты потолка поднимает люстру еще на дюйм выше стола.

Измерьте высоту вашей люстры и определите, сколько нужно снять с цепи. С помощью двух острогубцев разъедините одно звено цепи (поверните в противоположных направлениях, как показано ниже). Удалите лишние звенья и снова закройте открытое звено.

Обрежьте лишний провод люстры, обязательно оставьте примерно на 8-10 дюймов больше, чем вам нужно. Разделите концы на части. (Если они не хотят легко отрываться, аккуратно надрежьте изоляцию посередине, стараясь не порезать провода.)

Зачистите конец каждого провода примерно на дюйм.

Открутите зеленый винт заземления на вашем светильнике.

Сначала подключите заземляющий провод: Подсоедините заземляющий провод от вашего светильника к оголенному медному заземляющему проводу из вашего дома и оберните провод вокруг зеленого винта заземления.

Прикрепите монтажный кронштейн осветительного прибора к потолочной коробке.

Подключите второй провод нейтрали: Подсоедините белый нейтральный провод к ребристому или маркированному проводу вашей люстры.

Скрутите их вместе по часовой стрелке, а затем накрутите на концы проволочные гайки.

Далее соедините гладкий (или немаркированный) провод от люстры с черным (или горячим) проводом от вашего дома.

Скрутите их вместе по часовой стрелке и добавьте проволочную гайку, чтобы закрыть оголенные концы проводов.
