Как правильно выполнить заземление: схемы устройства, конструкция контура, правила монтажа

Как сделать заземление

Как оперативно сделать заземление с сопротивлением 4 Ома на ряде объектов (кроссовое оборудование), находящихся в городской черте в условиях плотной застройки? Грунт – суглинок/глина с удельным сопротивлением 80 Ом*м.
В виду требуемой компактности и нежелательности произведения земляных работ за пределами объекта — строительство требуемого защитного заземления решено провести в непосредственной близости от здания, в том числе непосредственно под шкафом, где размещается аппаратура.

Исходя из сопротивления грунта, одиночное защитное заземление состояло из одного 30-ти метрового электрода модульного заземления в виде готового комплекта заземления
ZZ-000-030.

Расчётное сопротивление защитного заземления составляло 3,8 Ома (расчёт заземления).

После монтажа пробного электрода защитного заземления замеренное сопротивление заземления оказалось равным 1,4 Ома, что можно связать с отличным от расчетного удельным сопротивлением грунта (около 30 Ом*м).

Следующие защитные заземлители были смонтированы исходя из первоначально полученных данных — их глубина составила 9 метров. Их среднее сопротивление заземления составило 3,5 Ома (от 3 до 4 Ом).

На монтаж одного защитного заземления тратилось 5 часов и ресурсы двух человек (10 человеко-часов).

Для соединения защитного заземления с объектом использовался медный кабель сечением 16 мм². Соединение защитного заземлителя и кабеля выполнялось зажимами, входящими в комплект заземления.

Как сделать многоэлектродное заземление

на объекте мобильной связи

Как сделать заземление для аппаратуры связи сопротивлением заземления 2 Ома? Грунт — смесь глины с песком с удельным сопротивлением равным 130 Ом*м. В виду нежелательности произведения земляных работ за пределами здания — строительство защитного заземления решено сделать в подвале здания.

Исходя из общих требований и сопротивления грунта, защитное заземление состояло из шести 15-ти метровых электродов модульного заземления в виде готовых комплектов заземления ZZ-000-015, находящихся на расстоянии 15 метров друг от друга.

Расчётное сопротивление защитного заземления составляло 1,9 Ома
(расчёт заземления).

После монтажа защитного заземления замеренное сопротивление заземления оказалось равным 1,1 Ома, что можно связать с отличным от расчетного удельным сопротивлением грунта (около 75 Ом*м).

На монтаж электродов защитного заземления (без прокладки заземляющего проводника и его подключения) было потрачено 16 часов и ресурсы двух человек (32 человеко-часа).

Для соединения электродов защитного заземления использовалась стальная полоса 4*40мм (сечением 160 мм²). Соединение электрода защитного заземления и стальной полосы выполнялось зажимами, входящими в комплект заземления.

Заземление в зимнее время в трудном грунте

Как создать заземляющее устройство сопротивлением 4 Ома зимой на объекте, где глубина грунта не позволяет использовать глубинные заземлители? Грунт — смесь глины с песком с удельным сопротивлением 160 Ом*м, а глубже 4 метров — известняк.

Исходя из сопротивления грунта и его характера, защитное заземление состояло из 14-ти 3-х метровых электродов модульного заземления в виде готового комплекта заземления ZZ-000-045, размещенных по контуру здания (замкнутый контур). Расстояние между заземляющими электродами составляло 3 метра.

Расчётное сопротивление защитного заземления составляло 3,95 Ома (расчёт заземления).

Использование электродов из обычной черной стали было нежелательно ввиду зимних условий (замерзший грунт делает заглубление стальных уголков невозможным) и большой удаленности объекта от ближайшего населенного пункта (требовалось надёжное защитное заземление со сроком службы не менее 15 лет, чтобы сократить затраты на обслуживание и реконструкцию).



После монтажа замеренное сопротивление оказалось равным 3,9 Ома, что подтвердило расчётные данные. При этом нужно помнить, что с весны до осени данное защитное заземление будет иметь сопротивление меньше замеренной зимой величины за счёт оттайки верхнего слоя грунта.

На монтаж электродов защитного заземления (без прокладки заземляющего проводника и его подключения) было потрачено 10 часов и ресурсы одного человека (10 человеко-часов).

Для соединения электродов защитного заземления использовалась стальная полоса 4*40мм (сечением 160 мм²), проложенная в заранее выкопанном канале глубиной 0,5 метра. Соединение электрода защитного заземления и стальной полосы выполнялось зажимами, входящими в комплект заземления.





Как сделать заземление дома

Для создания хорошего и надёжного заземления в частном доме есть очень простое и удобное в реализации решение, гарантирующее результат на сотню лет. Это монтаж с помощью готовых, быстро собираемых

комплектов заземления дома.

За один день, одним человеком, без сварки — на 100 лет !

Подробно об этом рассказано на странице «Заземление дома».

Заземление на даче: как сделать его правильно

Отсутствие заземления на дачном участке может повредить изоляции электроприбора. Тогда высокое напряжение окажется на его корпусе. Ситуация усугубится, если рядом с поврежденным прибором окажутся предметы с естественным заземлением: любые трубы, открытые армирующие конструкций. Для поражения током достаточно будет прикоснуться к одной из них, пройтись босиком или в промокшей обуви по влажной поверхности. Поэтому пренебрегать организацией заземления не стоит.

Чаще всего для дачных домов выбирают треугольную схему заземления. Фото: Instagram montazh.ustanovka

Использование УЗО не является альтернативой заземлению. Только при его наличии защитное устройство будет работать правильно. Если обнаружится утечка тока, то механизм сразу же отключит питание участка, что защитит от опасных ситуаций.

Схемы заземления

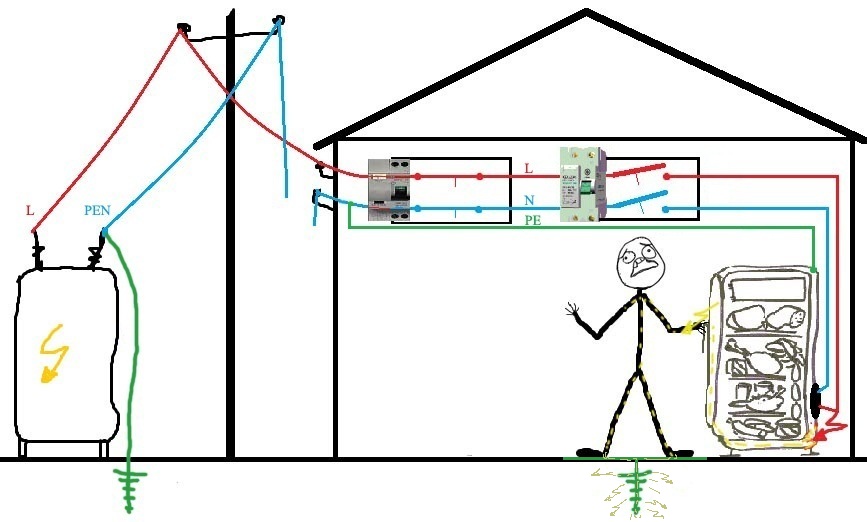

Электрический ток всегда выбирает доступный проводник, у которого наименьшее сопротивление. Для людей эта величина равна 1 кОм, поэтому при заземлении нужно использовать среды с меньшим показателем. Норматив для такой системы соответствует 30-10 Ом, последний вариант актуален при одновременном создании молниезащиты. Чтобы правильно рассчитать сопротивление контура, нужно учитывать и показатели грунта.

В момент заливки фундамента можно организовать заземление по контуру строения. Фото: Instagram home_saz

Грунт	Удельное сопротивление (Ом*м)
Песок (уровень грунтовых вод менее 5 м)	1000
Песок (уровень грунтовых вод выше 5 м)	500
Чернозем	200
Влажная супесь	150
Глина полутвердая или меловой слой	60

Для получения наименьшего сопротивления требуется более глубоко погрузить электроды. Также проблему можно решить путем увеличения их числа. Контур организуется по одной из следующих схем.

1. Штыревая. Один электрод забивается очень глубоко. Вся система очень компактна, но для нее требуется специальный дорогостоящий комплект.

Сначала вбивается один отрезок, потом он наращивается следующим — и так до достижения необходимой длины электрода. Фото: Instagram sergei_panferov

2. Линейная. Все стержни располагаются в ряд. Если первая перемычка будет повреждена, то вся система выйдет из строя.

Такие системы отличаются большой протяженностью. Фото: Instagram balbuilding

3. Замкнутая. Может иметь форму треугольника, овала и прямоугольника. Даже если одна перемычка повредится, система продолжит работать. Поэтому такая схема используется чаще.

Внутри дома все провода заземления собираются на одной пластине. Фото: Instagram montazh.ustanovka

Контур желательно располагать на максимальном удалении от часто посещаемых мест, оптимальным считается расстояние 10 м. Если изоляция будет повреждена, то рядом с заземлением будет опасно находиться. Для дополнительной защиты область расположения контура обносят загородкой.

Что потребуется для заземления на даче?

• Аппарат для сваривания, для соединения конструкции. Другие способы неэффективны, контакт не будет надежным, поэтому и контур не сможет работать стабильно.
• Болгарка. Нужна для нарезания металла на отрезки необходимого размера.
• Штыковая лопата. Электроды будут заглубляться в почву.

Проверьте, все ли материалы и инструменты у вас есть. Фото: Instagram engineering_profile

• Перфоратор. Пригодится для проделывания отверстия в стене.
• Кувалда. Желательно выбрать вариант потяжелее, потому что штыри придется забивать не меньше, чем на 2 метра.
• Гаечные ключи.
• Стальной уголок длиной 2 метра, размером не меньше 0,5х0,5 см. Лучше использовать нержавеющую сталь. Также подойдет прямоугольный профиль с сечением не менее 150 мм² или арматура.
  При выборе последней нужно использовать гладкие варианты, рельеф ухудшит контакт.
• Четыре металлических полосы толщиной 4 мм и шириной 40 мм. Три из них должны иметь длину 1,2 м, а последняя доходить от места монтажа до крыльца дома.
• Болт М8 или М10.
• Медный провод толщиной от 6 кв. мм, подбирается по сечению фазного проводника.

Как организовать заземление

1. Подготовка места. Выкапываются три траншеи в форме равнобедренного треугольника. Глубина равна 1 м, ширина — 50 см, длина стороны 1,2 м. От одного из углов необходимо прокопать канаву, идущую к щитку.

2. Электроды забиваются в углах треугольника, чтобы это было проще сделать, можно заточить концы болгаркой. Если почва будет слишком высокой плотности, то придется заняться бурением шурфов. Стержни должны выступать над землей, чтобы к ним можно было приварить стальные элементы.

Иногда под контур нужно вырыть котлован, но в большинстве случаев достаточно канав. Фото: Instagram montazh.ustanovka

3. Далее электроды соединяются стальными полосами. Самая длинная приваривается к углу, от которого отходит канава к распределительному шкафу. Желательно сделать на ней небольшой изгиб возле места крепления для компенсации расширения металла при температурных скачках. Красить металлические части нельзя, допускается только обработка швов антикоррозионным составом.

Для защиты от окисления клемма закрывается корпусом, но лучше ее расположить внутри дома. Фото: Instagram electropavel_official

4. К концу самой длинной полосы присоединяется болт для соединения с клеммой. На нее будет приходить провод заземления из щитка. Теперь в стене нужно просверлить отверстие и вставить пластмассовую гильзу.

Если использовать штырьевой метод, то заземление получится максимально компактным. Фото: Instagram montazh.ustanovka

5. Другой вариант соединения предусматривает приваривание к полосе длинной стальной шпильки.

6. После этого провод идет к распределительному щиту. Рекомендуется объединить все провода заземления на пластине из бронзы.

Проверка системы

Не спешите закапывать траншею — сначала нужно измерить сопротивление. Если прибора нет, то подойдет лампа накаливания. Она должна гореть с той же яркостью, что и при включении в сеть 220 В. При несоблюдении условия придется проверить контакты или увеличить число электродов. Есть еще вариант с выливанием солевого раствора в траншею. Это улучшит показатели, но снизит устойчивость к коррозии, поэтому пользоваться хитростью нежелательно.

Домашняя электросеть надежно защищена при сопротивлении меньше 10 Ом. Фото: Instagram sergei_panferov

После окончательной проверки место засыпается землей и тщательно утрамбовывается. Теперь можно приглашать представителей энергоснабжающей компании, которые оформят разрешающую документацию.

Ведь процесс создания контура заземления показан в видео.
