Чем зашить фронтон красиво и недорого. Расчёт материала на торцы кровли
Узнать, сколько строительного сырья уйдёт на отделку фронтонов, поможет знание школьного курса геометрии, точнее, формулы вычисления площади различных фигур.
Чтобы рассчитать площадь фронтона простой треугольной формы, требуется воспользоваться формулой S = 0,5 B*H , где S — это площадь, выраженная в квадратных метрах, B — ширина дома (длина основания), H — высота фигуры.
При определении площади чердачной стены (фронтона) за высоту фигуры следует принимать расстояние от потолочного перекрытия первого этажа до конька кровли. А длиной основания в этом случае необходимо считать размер стены, на которой обустраивается фронтон.
Чтобы узнать площадь фронтона, надо измерить ширину стены дома и высоту крыши
Предположим, что ширина здания с треугольными фронтонами, образованными двумя одинаковыми скатами, равна восьми метрам, а угол наклона каждого склона кровли составляет 35° (тангенс такого угла равен 0, 71). В этом случае вычислительные действия будут следующими:
- 0,5·8*0,71= 2,85 м (высота крыши).
- 0,5*8*2,85= 11,4 м² (площадь одного фронтона).
- 11,4 *2=22,8 м² (площадь двух фронтонов).
Расчёт материала на отделку треугольного фронтона никак не связан с тем, симметрична крыша или нет. Площадь чердачной стены в виде треугольника не изменяется из-за разности наклона двух скатов кровли. Однако указанное обстоятельство отразится на конструкции каркаса для крепления отделочного материала и разделке строительного сырья.
Асимметрия крыши не сказывается на объёме строительного сырья
Для выяснения площади трапециевидного фронтона нужно применить формулу S=C*(A+B)/2, где S — площадь, C — высота, A и B — длины оснований (стены и плоскости крыши). Получается, что количество материала на отделку чердачной стены в форме трапеции — это результат умножения высоты на половину суммы длин оснований.
Высоту фронтона, не делая измерений, можно определить по теореме Пифагора. В ином случае этом показатель поможет вычислить угол наклона скатов кровли.
Допустим, длина стены дома составляет 12 м, длина верхнего ребра кровли — 6 м, а высота чердачной стены — 4 м. Тогда площадь одного фронтона крыши будет равна 36 м² (4*0,5*(12+6) = 36 м²).
Геометрические формулы позволяют узнать площадь не только треугольного, но и трапециевидного или пятиугольного фронтона
Когда форма фронтона не повторяет вид простой геометрической фигуры, её условно разделяют на прямоугольные треугольники.
У каждого из них определяют площадь, после чего полученные результаты суммируют.
Чтобы не покупать лишнее количество материала, из площади фронтонов надо вычесть площадь всех отверстий в стенах чердака (мансардных и слуховых окон, балконных дверей).
Узнав площадь фронтонов, определяют размеры одного элемента материала, который будет использован для отделки. С этой целью длину листа или панели умножают на ширину. Следующее действие предсказуемо: площадь фронтонов делят на площадь одного элемента материала, то есть находят общее количество единиц строительного сырья.
Обшивка фронтона профлистом. Почему профлист
Профилированный лист – это оцинкованный металлический лист с полимерным покрытием с одной или обеих сторон. С помощью пресса на нем выдавливаются волны, которые работают как рёбра жёсткости.
Важно! Для отделки фронтона профлистом рекомендуется использовать стеновой вид. Он обозначается буквой С, после которой идут цифры, которые указывают на высоту подъёма волны.
Например, С21 или С20. Рекомендуемая толщина стенового листа 1,5 мм. Хотя многие останавливаются на толщине 0,6-0,8, что допустимо для обшивки небольших по площади фронтонов.
Профилированный лист часто используется для обшивки не только фронтонов, но и всего дома благодаря ряду положительных свойств:
- Масса. Вес одного квадратного метра металлического листа не превышает 7 кг (в зависимости от толщины). Поэтому им можно облицовывать даже фронтоны старых деревянных домов с ослабленным фундаментом.
- Прочность. Высокая жесткость и антивандальные свойства профилированного листа позволяет создать надежную защиту внутренне части стены.
- Атмосферостойкость. Фронтон из профлиста не коррозирует, не разрушается от перепада температур. На его и под его поверхностью не развивается грибок и плесень.
- Универсальность. Профлист быстро монтируется на любую поверхность по деревянному или металлическому каркасу.
- Экономичность. Цена одного квадратного метра значительно ниже, чем у большинства облицовочных материалов.
- Многовариантность. Профилированный лист выпускается с самым разным окрасом, что позволяет подобрать цветовое решение под любой дизайнерский проект.
Отделка фронтонов частных домов. Функции фронтона
Фронтоном называют часть фасада дома, заключенную между скатами крыши . Она имеет треугольную, пятиугольную и или трапециевидную форму и выполняется из материала, совпадающего с материалом основной стены или отличаться. Фронтон крыши помимо эстетической функции выполняет следующие задачи:
- Защищает от ветра. Конструкция фронтона подвергается воздействию ветровой нагрузки, поэтому должна быть достаточно прочной.
- Поддерживает скаты крыши. Надежные фронтоны являются дополнительной мерой поддержки скатов, что особенно актуально для крыш из тяжелых кровельных материалов, к примеру, шифера или черепицы.
- Сохраняют тепло. Фронтон является защитным барьером между теплыми помещениями мансарды и холодным атмосферным воздухом. Поэтому, чем толще зашивка, чем меньше в ней щелей, тем теплее в доме.
- Защита от атмосферных осадков. Стену между скатами следует зашить, чтобы предохранить отделку подкровельного помещения от попадания влаги.
- Улучшает внешний вид фасада. Фасад дома будет выглядеть красиво, если обшить фронтон сайдингом , вагонкой или иными декоративными материалами.
Расчет площади фронтона с учетом оконных проемов
Схема обшивка фронтона с помощью обустройства каркаса
Обратите внимание! В вопросе выбора обшивки опытные строители предлагают два пути: обшить фронтон крыши материалом, схожим по цвету и структуре с основной отделкой стены или выделить этот участок при помощи контрастного оттенка. Качественно выполненная зашивка маскирует небольшие огрехи в кладке, неровности или неприглядный внешний вид стены.
Источник: https://interer-i-dekor.ru-land.com/stati/krasivye-frontony-chastnyh-domov-fronton-doma-ego-formy-varianty-obshivki-i-montazh-otdelki
Чем временно закрыть фронтон. Можно зашить фронтон вагонкой из ПВХ материала
Пластмассовые материалы(вагонка или сайдинг) привлекательны тем,что однажды сделал обшивку правильно и дальше про нее забыл.
Зашить фронтон вагонкой из ПВХ-это гарантия отсутствия в дальнейшем каких-то покрасочных работ, которые обычно необходимы древесине через каждые один-два года для поддержания антисептирующих свойств. ПВХ материалы при нормальных условиях эксплуатации не теряют своего привлекательного внешнего вида много-много лет.
Правильный монтаж ПВХ материалов-это:
- обязательные зазоры для линейного расширения ПВХ элементов при жаркой погоде
- обязательный зазор между обшивкой и основными деревянными конструкциями для вентиляции
Но, ПВХ вагонка или сайдинг боятся открытого огня. Поэтому нельзя близко ставить мангал или проводить какие-то работы с помощью газовой горелки: сайдинг теряет свою форму,оплавляется и скукоживается.
Это крайний случай,по неосторожности. А при нормальных условиях ПВХ материалы отлично себя зарекомендовали. Особенно популярно их использование при ремонте старых построек: дачных домиков,бань. Старые строения получают вторую молодость.Их внешний вид улучшается на порядок.
Если выбирать между пластиковой вагонкой и сайдингом?
Пластиковая вагонка предназначена для внутренних отделочных работ.Но давно уже применяется в наружной обшивке старых дачных домов и бань, как наиболее приемлемый бюджетный вариант.
Если учесть что она не предназначена для фасадов,для постоянных воздействий на нее атмосферных осадков и ультрафиолета,то ее «хорошее поведение» уже доказано многолетней практикой.
Действительно,по сравнению с сайдингом финансовые затраты на материалы будут в 2-3 раза меньше.
Просто вагонка более узкая(115 мм) и имеет гладкую поверхность.А сайдинг более широкий (244 мм)и имеет определенный рельеф поверхности.В том числе,есть сайдинг в виде блок хауса. Кстати,издалека не отличишь от натурального дерева.Только вблизи заметно,что пластик.
Зашивка фронтона ПВХ вагонкой в вертикальном направлении
Небольшой недостаток данных материалов заключается в том,что они слишком легкие и тонкие по сравнению с их деревянными аналогами,поэтому для них требуется более частый каркас или сплошное основание.
Ассортимент деревянных изделий для обшивки достаточно обширен,чтобы выбрать подходящий материал для зашивки фронтонов в соответствии с дизайном дома или бани.
Например,если для деревянного сруба из бревен не требуется какого-то особого шика,то достаточно просто зашить фронтоны крыши и карнизы обрезной доской. Аккуратная и качественная работа и из доски будет смотреться хорошо.Если доски еще покрыть антисептирующим составом с защитой от ультрафиолетовых лучей,то служить они будут долго без потери внешнего привлекательного вида.
Деревянная вагонка предпочтительнее по сравнению с обрезной доской из-за четвертей,которые она имеет. Если вагонка сухая,то зашивка получится более качественной за счет плотного стыкования вагонки друг к другу.Получается плотная бесщелевая стена фронтона ,которая не будет продуваться ветром.
Если вагонка не прошла достаточной сушки,то в дальнейшем,при усыхании, появятся щели.
И все же,при зашивке фронтонов вагонкой вид будет гораздо привлекательнее по сравнению с обрезной доской,потому что вагонка еще имеет рельефность и на фронтоне получается ритмичный рисунок.
Если к внешнему виду деревянного строения предъявляются повышенные требования типа евростандарта,то естественнее будет обшить фронтоны блок хаусом.
Фронтон из блок хауса будет смотреться, как продолжение сруба.
Кстати, если финансы позволяют,то самый лучший вариант,сразу сделать фронтоны при сборке сруба из того же материала,что и сам сруб: бревен или бруса.Тогда не придется решать чем зашить фронтон крыши…
Вообще-то,блок-хаус -это разновидность вагонки,только большей толщины и более объемной формы,имитирующей поверхность оцилиндрованного бревна.И смотрится фронтон из блок хауса очень красиво,в едином стиле со срубом.

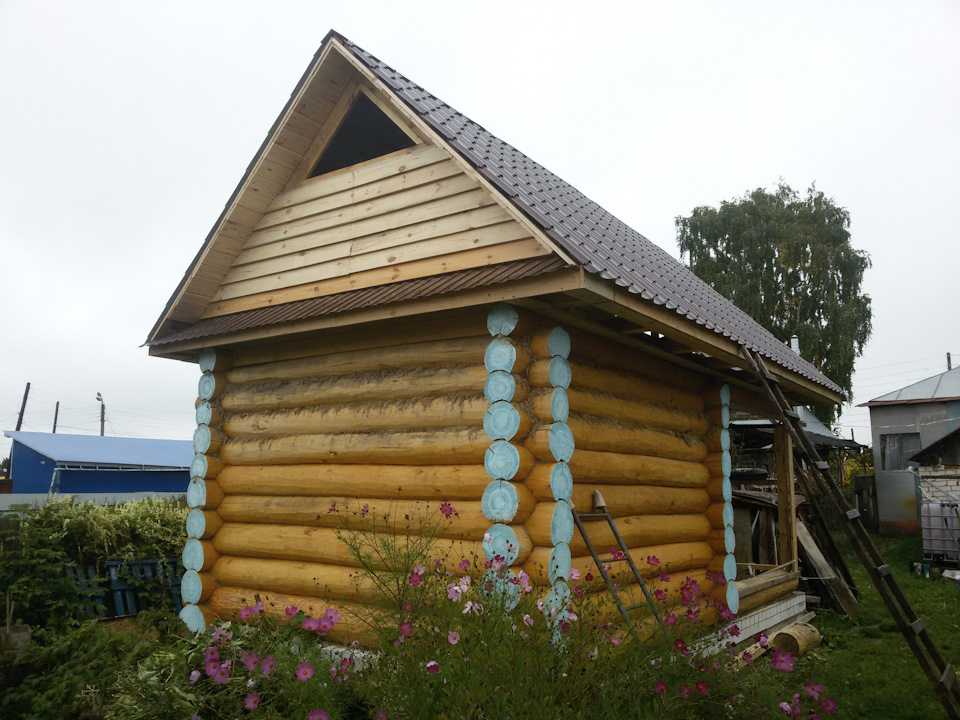

Зашивка фронтонов бани блок хаусом
Выбор материала для зашивки фронтонов бани или дома(любого строения) зависит от:
- внешнего вида сруба
- предназначения
- требований застройщика
- финансовых возможностей
По стоимости затрат на покупку материала можно расставить выше рассмотренные материалы в следующей последовательности(от более низкой цены к более высокой):
- пластиковая вагонка(115-140 руб/м2 с комплектующими)
- деревянная евровагонка хвоя (150-240 руб/м2 в зависимости от сортности )
- виниловый сайдинг (200-300 руб/м2)
Можно просчитать затраты,необходимые для фронтонов и, окончательно выбрать чем зашить фронтон крыши в зависимости от финансовых возможностей.
Чем зашить фронтон деревянного дома. Обзор технологии работ
По готовности каркаса, следующий этап – зашивка фронтонов. Это выгодно сделать сразу, пока стропила без обрешётки и не начата отделка кровли. Причина – удобно резать обшивку «по месту», пока ещё это можно сделать без помех и не требуется разметка каждого листа, панели либо рейки. Помимо точности подгонки, процесс идёт ощутимо быстрей – при готовой обрешётке крыши свободного доступа уже не будет, те же работы займут намного больше времени. Дополнительно, создаётся удобство для последующих кровельных работ – предварительно закрытые фронтоны снижают парусность крыши, а это сохранность материала и общая безопасность работ.
Реечные материалы нетяжелы, на высоте гораздо трудней работать с листовыми материалами. Они тяжелей и объёмней, их парусность создаёт неудобства. Определим основные моменты как обшить фронтон дома профлистом, гарантированно получить хороший результат, сделать это проще и безопасней:
· Отделка фронтона дома происходит со строительных лесов достаточной ширины, так как необходимо иметь свободный доступ на всю длину материала.
· Техника безопасности прежде всего – нужна страховка.
· Профлист металлический, из-за возможного конденсата его нежелательно монтировать на деревянный каркас – предпочтительней из металлопрофиля.
До сих пор рассматривались лишь деревянные каркасы – поэтому рассмотрим, как зашить фронтон металлопрофилем, точнее выставить из него каркас под профнастил.
Простой и быстрый вариант для неутеплённых крыш – в качестве металлопрофиля для каркаса можно использовать профильную трубу. Её прямоугольная форма удобна для монтажа профнастила. Единственное ограничение, это габариты фронтона – трубу выгодно использовать пока её сечение удовлетворяет прочности, а стоимость приемлема.
Второй, более универсальный вариант – использовать металлопрофиль из оцинкованной стали. Но так как он недостаточно жёсткий – вести монтаж по «силовому» каркасу из досок, либо по каркасу для утеплителя, поверх ветрозащиты вместо брусков. Чем это удобно и выгодно:
· Для больших размеров каркас из металлопрофиля по доске прочнее профильной трубы.
· В отличие от профильной трубы – металлопрофиль оцинкован.
· Для металлопрофиля предусмотрен специальный крепёж – прямые подвесы , удлинители, «крабы».
Понятно, что каркас ставится вертикально, либо горизонтально – с учётом положения профлиста. Монтаж самих листов обычно трудностей не вызывает, нужно: разметить, обрезать в размер и привернуть. На вертикальных поверхностях достаточно минимального нахлёста.
Далее о том, как правильно обшить фронтон реечными материалами.
Источник: https://interer-i-dekor.ru-land.com/stati/osobennosti-otdelki-frontona-chastnogo-doma-chem-obshit-fronton-doma-podeshevle-i-krasivo
Фронтон крыши. Что такое фронтон крыши, для чего нужен и как правильно его установить?
Фронтон — это значимый конструктивный элемент скатной крыши, устройство которого следует продумать еще на этапе проектирования.
Ведь от этого зависит не только размеры мансарды, но эстетический внешний вид дома. Существует множество способов его возведения, утепления и декоративной обшивки.
Рассмотрим распространенные виды фронтонов, особенности конструкции и выбора материалов.
, двускатной,икрышами. Это верхняя часть постройки, возведенная строго вертикально между потолочным перекрытием и скатами. Чаще имеет треугольную или трапециевидную форму, реже округлую или многоугольную.
Кровельный элемент выполняет сразу несколько важных функций:
- Защищает фасад строения от атмосферных воздействий.
- Выступает как утеплитель, обеспечивая тепло в помещении.
- Придает крыше жесткость. Может стать опорой для балок перекрытия.
- Выполняет роль стены при обустройстве нежилого чердачного помещения или жилой мансарды.
Специальных строительных норм в ГОСТах и СниПах в отношении размеров фронтона не предусмотрено. Чем он выше, тем более комфортной получится мансарда.
Оптимальным решением при выборе размера является ориентировка на высоту стен одного этажа или 2,3-3,5 м. Если превысить размер, у дома появится приземистый вид.
Фронтон понадобится специально укреплять, когда стропильная система выполнена из готовых ферм и не имеет несущего прогона в коньке. Проще, если продольный коньковый прогон опирается на фронтон. В нем делают переруб, симметричный к коньку для создания опоры.
Виды фронтонных стен
Многие архитектурные решения уходят своими корнями в древние традиции зодчества, характерные для определенных эпох и регионов:
- Получили самое широкое распространение. Как правило, это равнобедренный треугольник под двускатной крышей с прямыми скатами. Выглядит эстетично и гармонизируют строение.
- Напоминают перевернутый киль корабля. Использовались еще древнейшими русскими зодчими. Встречаются на ломаных крышах. В наши дни не столь популярны.
- Переживали расцвет в эпоху Возрождения, когда были распространены наклонные карнизы. Могут быть сконструированы в виде эллиптической дуги.
- Имеет место нестыковка верхних краев крыши. Внутри фронтона находится элемент, имеющий значение для интерьера строения. Любимый прием архитекторов эпохи барокко. Вариантом такого типа являются раскрепованные виды.
- Используются в проектах с полувальмовыми крышами. Способствуют увеличению полезного чердачного пространства. Отличный вариант для обустройства жилой мансарды.
- Как видно из названия, напоминают лук и тетиву, от полукруглых отличаются меньшей величиной сегмента. Иногда дуга имеет разрыв. Традиция родилась в эпоху Возрождения.
Любимый прием архитекторов эпохи барокко. Вариантом такого типа являются раскрепованные виды.Как зашить фронтон двускатной крыши. Что такое фронтон? Общая информация о его устойстве
Фронтон – это передняя часть здания под крышей, ограниченная скатами кровли и карнизом, она завершает фасадную стену. Фронтон может быть изготовлен до момента постройки крыши или же после этого этапа строительства. Второй вариант предпочтительнее, если чердачное помещение будет иметь небольшие размеры, а первый удобен при постройке фронтонов больших размеров, когда скаты крыши еще не оборудованы и не мешают процессу постройки. Они могут иметь различную форму, которая будет напрямую зависеть от конструктивных особенностей крыши – бывают трапециевидными, ступенчатыми, полукруглыми.
Общие понятия про фронтон
Однако в любом случае, как бы ни был построен фронтон, он не будет смотреться завершенным без финишной отделки. Лишь тогда материалы, использованные во время строительства, прослужат долго, так как будут минимально подвергаться воздействию погодных условий. В противном случае они быстро потеряют свои качества и испортятся.
Проведение работ по отделке фронтона
Отделка фронтона кровли подразумевает укладку утеплителя, гидроизоляционных и пароизоляционных материалов . Они не позволят холоду проникать во внутреннюю часть строения, а также удержат воду снаружи и предотвратят формирование конденсата. Пароизоляция крепится под внутренней обшивкой стен внутри чердачного пространства.
Внимание! Не стоит забывать о вентиляции кровли – она должна быть обустроена так, чтобы воздух мог спокойно циркулировать в подкровельном пространстве и снижать количество образующегося конденсата.
Фронтоны выполнены в классическом стиле
После проведения всех этих подготовительных работ внешняя сторона фронтона, обращенная на улицу, обшивается каким-либо отделочным материалом.
Правильно обшитый, этот элемент строения станет надежной защитой от холода и влаги, а также украсит дом. Еще эта часть здания может выступать в роли опоры непосредственно для самой кровли и балок перекрытий, повышает устойчивость кровельной конструкции.
Фронтон, отделанный сайдингом
Кстати, фронтон не всегда является обязательным элементом кровли . Есть варианты крыш, у которых есть только карнизы (например,).
Шатровая крыша — конструкция
Фото шатровой крыши
Высота фронтона в целом может варьироваться от 0,7 до 2,5 м (оптимальный вариант – 2 м). Здесь может также иметься и дверь или окно, ведущее на чердачное помещение. Особенно важно наличие этих элементов, если обустраивается мансарда, где будут жить люди.
Важно! Фронтон нуждается в дополнительном укреплении, которое проводится на этапе строительства. В противном случае этот элемент не выдержит ветровой нагрузки – а она в отношении него, как правило, оказывается очень и очень велика, если сравнивать с другими частями строения.
Таблица. Разновидности фронтона.
| Вид | Характеристика |
|---|---|
Треугольный | Самый часто встречающийся тип фронтона. Форма, привычная многим – треугольник равнобедренный. Самая поздняя форма, возникшая в архитектуре. |
Трапециевидный | Имеет форму трапеции, при этом боковые карнизы в верхней части не сходятся. |
Полукруглый | Карнизы фронтона соединены в один, имеющий форму дуги. Форма была распространена во времена эпохи Возрождения. |
Ступенчатый | Крыша не имеет свесов, кровля примыкает плотно к стене фасада. Имеет форму ступеней. |
Лучковый | Размеры у фронтона в этом случае меньше, чем у полукруглого. Форма напоминает лук с натянутой тетивой – отсюда и название. |
Килевидный | Формируется у кровель сложной формы, с ломаными линиями. Напоминает киль корабля. Ранее часто можно было видеть в строениях русского зодчества. |
Раскрепованный | Внешне такой фронтон выглядит внушительно и богато. Имеет выступы, которые как бы расчленяют всю его высоту. |
Самцовый | Формируется из бревен, продолжает стену, имеющую форму треугольника. |
Прерванный | Горизонтальный карниз, прерванный установленным окном. |
Разорванный | Концы фронтона не сходятся, в этом месте может быть выполнено какое-либо украшение кровли, что и придаст ей законченный вид. |
Домашнему мастеру: чем зашить фронтон крыши
Фронтон — это часть здания, ограниченная скатами крыши. Чем зашивают фронтон крыши? Об этой части строения нужно поговорить поподробнее. С помощью фронтона, который может иметь разную форму, можно добавить в доме дополнительные помещения.
Фронтон крыши бывает разнообразной формы, и с помощью фронтонных стен можно получить дополнительное помещение.
Содержание
- Различные виды фронтонов
- Монтаж фронтона своими руками
- Заключение по теме
Различные виды фронтонов
Фронтоны имеют разные размеры и форму. Основные виды таковы:
- килевидный;
- лучковый;
- полукруглый;
- прерванный;
- разорванный;
- раскрепованный;
- самцовый;
- ступенчатый;
- трапециевидный;
- треугольный.
Килевидный фронтон похож на киль перевернутого корабля. Такой стиль очень характерен
для зодчества древних русичей. Сооружение возводилось из бревен и досок. Лучковый напоминает лук с натянутой
тетивой. При увеличении размеров круга он превращается в циркульный. Полукруглый имеет полуциркульное завершение.
Прерванный имеет карниз горизонтального
исполнения.Он может прерываться для установки окна. Если карниза нет вообще, то фронтон называется щипец или вимперг.Разорванный имеет в верхней части место для установки вазы, бюста и других объектов. Раскрепованный снабжен раскреповками — частями, которые выходят наружу.
Самцовый выполняется из бревен и представляет собой
продолжение торцевой стены. Имеет чаще всего форму треугольника. Ступенчатый похож на ступени, которые уменьшаются в размерах снизу вверх. Трапециевидный напоминает трапецию, треугольный — равнобедренный треугольник.
Вернуться к оглавлению
Монтаж фронтона своими руками
Схема подшивки фронтона крыши.Сделать фронтон своими руками можно до возведения крыши и после. До сооружения кровли возведение имеет свое преимущество — отсутствие всяческих помех. Если крыша уже сделана, фронтон придется возводить в условиях чердака. Сделать его можно из дерева, кирпича, пеноблока. Подшивку фронтона делают вагонкой, досками, сайдингом. Начинать работу следует с закрепления вертикальной мачты к месту вершины фронтона. Затем от ее вершины натянуть шнуры и закрепить их внизу будущего сооружения. Эти шнуры образуют контуры фронтона. Этот элемент дома очень хрупкий, хоть и большой.
Как зашить фронтон? Зашить его нужно так, чтобы обеспечить движение воздуха в пространстве под кровлей здания. Правильно будет использовать для этой цели материалы с нанесенным полимерным или лакокрасочным покрытием. Это может быть сайдинг, профнастил, софит. Для закрепления материала монтируется обрешетка.
Все зазоры рекомендуется закрыть мелкоячеистой решеткой. Делается это для защиты от мелких животных и насекомых. К обрешетке следует подшить слой пароизоляции. Эта пленка предотвратит попадание влажного воздуха и поможет избежать в будущем проблем. Фронтон деревянного дома можно обшить сайдингом. Виниловый сайдинг имеет много преимуществ перед другими материалами:
- он не выгорает на солнце;
- не впитывает в себя влагу;
- перед обшивкой не нужно выполнять больших работ по подготовке;
- все работы можно выполнить самостоятельно и сэкономить на этом значительные суммы.
http://1pokryshe.ru/www.youtube.com/watch?v=8JNwBtnOjlc
Для работы с сайдингом нужно приобрести крепежную фурнитуру. Она должна быть оригинальной, то есть выпущенной на том же предприятии, что и сам сайдинг. Только в этом случае обшивка будет надежной и долговечной. Для правильного количества закупленного материала необходимо составить рабочую схему. Она даст понятие о том, куда пойдут обрезки панелей. Этот же чертеж поможет подсчитать общее количество дополнительных элементов для крепежа: это профили различной формы для крепления основных панелей, уголки, рейки, планки. При монтаже не рекомендуется допускать нахлестов панелей. Это приведет к попаданию в щели мусора и влаги, обшивка очень быстро станет непригодной. Обрешетка дома из дерева — самый выгодный вариант. В пустоты между ее деталями можно заложить материал утепления. Можно использовать минеральную вату, пенопласт.
Если дом старый, то и фронтон тоже уже стоит на своем месте. В этом случае перед его обшивкой нужно очистить поверхность от старых отделочных материалов, при необходимости произвести ремонт.
Обрешетку лучше делать из металлического профиля или из сухих ровных брусьев сечением примерно 40х50 мм. Шаг их установки — 40-50 см. Затем на ровную поверхность обрешетки монтируется сайдинг.
При строительстве новых домов фронтон можно делать следующим образом монтируется под каркасом крыши конструкция, которая в дальнейшем оформляется различными материалами. Этими материалами могут стать сайдинг, вагонка, сэндвич-панели. Эти материалы имеют привлекательный внешний вид, но прочность их не очень большая. Фронтон можно выложить из кирпича. Такое сооружение отличается прочностью и долговечностью.
http://1pokryshe.ru/www.youtube.com/watch?v=wmfjeygbr78
Вернуться к оглавлению
Заключение по теме
Изготовление фронтона требуется в частных домах для их красоты и прочности крыши.
Выполнить его можно из вагонки, досок, сайдинга, кирпича и из других материалов.
Часто под облицовочный материал приходится монтировать обрешетку. Она делается из металлических профилей и из деревянных реек.
Деревянные детали нуждаются в обработке антисептиками. Это сооружение можно утеплить. Тогда в доме добавится дополнительная полезная площадь. Правильно сооруженный фронтон способен продлить срок службы всего здания.
Как создать двускатную крышу в Rhino 3D
Добро пожаловать в наш учебник по созданию двускатной крыши с помощью Rhino от Architecture Genie. Двускатная крыша – это классическая конструкция, которую можно встретить как в жилых, так и в коммерческих строениях.
Он имеет треугольную форму и имеет фронтоны или треугольные стены на каждом конце. Хотя создание двускатной крыши в Rhino поначалу может показаться сложным, мы разберем процесс шаг за шагом, чтобы даже те, кто не знаком с программой, могли уверенно справиться с этой задачей.
В этом руководстве мы также проведем вас через процесс строительства двускатной крыши сразу на нескольких зданиях, что позволит вам быстро создавать модели участков, экономя время на моделировании каждого здания по отдельности.
Кроме того, переход к другим типам крыш, которые вы можете создать, упоминается в конце этой статьи.
Итак, являетесь ли вы опытным пользователем или новичком, желающим узнать больше о Rhino, мы надеемся, что это руководство окажется для вас полезным и вы узнаете из него что-то новое.
Как сделать двускатную крышу в Rhino шаг за шагомВ приведенном ниже упражнении по архитектурному моделированию будет показан точный процесс создания двускатной крыши, чтобы вы могли построить идеальную крышу для своей модели. Процесс начинается с уже установленных стен здания и заканчивается добавлением дополнительных деталей, таких как изменение текстуры крыши, чтобы подготовить ее к экспорту.
Мы рекомендуем следовать за вашей собственной моделью в Rhino, так как это упростит задачу.
Шаг 1: Постройте стены здания Чтобы добавить здание на крышу, вам нужно будет начать с моделирования стен, чтобы вы знали, где проходит граница крыши, и вы могли представить себе, где фронтоны крыши.
будет.
Чтобы сделать это, вы можете использовать инструмент «Прямоугольник», чтобы создать контур стены на одной плоскости в Rhino, а затем использовать команду «Смещение» , чтобы определить толщину стены. Затем команда «PlanarSrf» , которая создаст поверхность между контуром внешней стены и внутренней.
Чтобы получить более подробное руководство по этому вопросу, прочтите также статью о том, как создать стену в Rhino, которая проведет вас через это, прежде чем создавать крышу. ” , чтобы сформировать контур, как показано ниже. Желательно, чтобы это было как можно более точным, поскольку вы могли бы создать технический чертеж (например, план) из этой модели в будущем, и наличие правильных размеров с самого начала поможет вам.
Шаг 2: Сначала создайте край крыши Начните с контура крыши и создания кривой, обводя при этом внешнюю стену модели. После этого используйте команду «Смещение» для создания свеса крыши.
На этом этапе вы можете получить подробные сведения о точных размерах, которые вы хотите для выступа, если модель масштабируется, но можно угадать, какой длины должен быть выступ, исходя из того, что выглядит точным. Полезно отметить, что чем больше расстояние смещения, тем меньше наклон фронтонов крыши.
В результате вам, возможно, придется переходить от шага 2 к шагу 3, чтобы подобрать фронтон, подходящий для вашей крыши. Чтобы было понятно, мы сделали кривые модели красными, добавив их на другой слой.
Затем переместите внешнюю линию смещенной кривой немного вниз. Нажмите на эти две линии, которые вы создали, и выполните команду «Loft» . Это должно дать вам самый внешний край крыши, и вы можете начать раскрашивать его, чтобы различать его между стенами модели.
Шаг 3: Используйте команду скругления для создания фронтонов крыши Теперь, когда вы создали свес крыши на предыдущем шаге, теперь легко скруглить все фронтоны крыши, которые вы хотите.
Команда «скругление» продолжает угол кривой, которую вы создали, поскольку кривые встречаются в одной точке, как показано ниже зеленым цветом.
Просто введите команду, а затем выберите два наклонных конца каждого выступа, где должен появиться треугольник. Линии должны продолжаться, чтобы встретиться в одной точке.
Опять же, было бы полезно сделать это на другом слое, потому что при окончательной доработке модели эти кривые можно удалить. В любом случае вам может понадобиться также переключить настройки, которые вы создаете для этих скруглений, чтобы создать линии, которые не имеют радиуса, и хотите ли вы удлинить двускатную крышу, используя дугу или линию. Все эти настройки можно изменить в панели команд после ввода команды «скругление» .
После того, как вы это сделаете, соедините линии треугольника, который вы создали, чтобы сформировать контур крыши, которую вы хотите. Убедитесь, что вы уверены в том, с какой стороны вы хотите сформировать фронтон (где есть треугольная форма) и с какой стороны вы хотите сделать плоский край.
Как видите, крыша начинает обретать форму, и на этом этапе к крыше добавляются окончательные поверхности, чтобы она выглядела реалистично. Иногда на этом шаге вы можете обнаружить, что вам нужно вернуться и повторить шаг 1, так как поверхности крыши имеют не такой угол, как вы хотите.
Тем не менее, путем проб и ошибок вы должны быть в состоянии придумать рабочий дизайн, двигаясь вперед и назад, изучая шаги.
Чтобы завершить этот шаг, введите команду «Лофт» , а затем выберите каждую сторону треугольника, чтобы создать крышу треугольной формы. Кроме того, выберите конец двускатной крыши и верхнюю линию, которую вы создали в конце шага 3, чтобы также создать более длинные трапециевидные формы крыши. В нашем примере это сделано оранжевым цветом.
Оставьте любые части крыши, которые будут накладываться друг на друга, так как это то, для чего нужен последний шаг урока.
Шаг 5: Вытяните остальную часть крыши с заданным направлением и базовой точкой Чтобы завершить последнюю секцию крыши, вместо того, чтобы продолжать чердак, что приведет к перекрытию форм, вы можете выдавить конец крыши.
крыша.
Во-первых, введите «ExtrudeCrv» в командную строку и нажмите на два края треугольной формы. Затем нажмите «Ввод».
Затем используйте настройки при вызове этой команды, чтобы выбрать «базовая точка» , которая находится в конце выступа, а затем, используя настройки «направление» , щелкните конец этой кривой, который находится рядом с концом крыши.
Наконец, закройте конец треугольной формы, что можно сделать снова с помощью команды «Лофт» , и это последний шаг в создании крыши вашей модели Rhino.
Чтобы крыша отображалась лучше, мы изменили цвета слоев крыши и отобразили ее в «Арктика» вид, чтобы было понятно, как выглядит окончательный дизайн. Мы надеемся, что вы сможете правильно следовать инструкциям.
Теперь вы сможете добавить в свой дом мебель, может быть, лестницу и даже масштабные фигуры, чтобы сделать модель более реалистичной изнутри.
В дополнение к этому, снаружи вы можете добавить фасад здания в Rhino 3D, следуя этому руководству, чтобы действительно оживить вашу модель.
Какие еще типы крыш можно создавать в Rhino?Если вы не уверены в конструкции двускатной крыши, которая является наиболее распространенной конструкцией крыши, вы можете создать дизайн крыши, который больше соответствует вашему вкусу.
Изогнутая черепичная крышаИзогнутая черепичная крыша представляет собой кровельную систему, в которой черепица имеет слегка изогнутую или арочную форму. Черепица, которая используется на них, предназначена для использования на контурных или закругленных крышах, а не на более распространенных плоских или скатных крышах.
Точно так же плитка обычно изготавливается из глины или бетона и обжигается в печи для затвердевания и придания ей характерного цвета и текстуры. При моделировании этого в Rhino вы можете использовать плагин рендеринга, такой как Vray или Lumion, или, возможно, добавить текстуры в Rhino, чтобы представить его.
У входа в здание можно смоделировать колонны навеса, если вы хотите, чтобы здание представляло нечто более классическое. Это отличный способ добавить укрытие ко входу в здание, которое вы моделируете.
Параметрический потолокПараметрический потолок — это тип потолочного дизайна, который создает индивидуальную, сложную и динамичную геометрическую форму с использованием кодов Rhino и, возможно, плагинов. Параметрический потолок создается путем настройки набора переменных или «параметров» для создания различных форм, узоров и визуальных эффектов.
Эти параметры могут включать размер, форму и ориентацию отдельных элементов, составляющих потолок, а также их общую компоновку и расстояние между ними. Полученный дизайн потолка может быть очень скульптурным и органичным, или он может быть более геометрическим и точным по внешнему виду.
То, как будет выглядеть параметрический потолок, зависит от дизайнера, так как это зависит только от способа создания потолка.
В современной и современной архитектуре и дизайне параметрические потолки становятся все более частыми и популярными методами оформления.
Чтобы сохранить современный вид внутри здания, вы также можете сделать часть потолка треугольной.
КуполИзучая, как создать купол в Rhino 3D, вы можете следовать нашему руководству. Симметричная структура купола может быть использована для создания внутреннего потолка здания или внешней крыши и достигается путем создания ряда арок, которые встречаются в центральной точке, создавая полусферическую форму.
Используйте это как альтернативу двускатной крыше, если здание, к которому вы добавляете крышу, уже имеет сферическую форму или у вас есть конструктивные требования к зданию, например, необходимость равномерного распределения веса.
Подушки из ЭТФЭ Подушки из ЭТФЭ — это тип материала, который обычно используется в архитектуре и строительстве для создания компактных, прозрачных и долговечных подушек или подушек.
ETFE (этилентетрафторэтилен) представляет собой пластик на основе фтора с высокой прочностью на растяжение, гибкостью и устойчивостью к атмосферным воздействиям, ультрафиолетовому излучению и химическим веществам.
Они создаются путем нагревания и экструзии смолы ETFE в тонкую пленку, которой затем придают форму и запечатывают по краям, чтобы создать непроницаемую структуру, которая наполняется воздухом, известную как подушки из ETFE. Затем эти структуры используются в качестве альтернативы прозрачным материалам, таким как поликарбонат или стекло. Особенно в зданиях, где необходимо много естественного света.
Вы можете смоделировать это в Rhino, воспользовавшись нашим учебным пособием по этой теме, и создать причудливый фасад или структуру освещения для своего здания.
Система изогнутых ферм крыши Конструкция, типичная для больших зданий, таких как спортивные залы и склады, часто повторяет конструкцию изогнутой фермы крыши с изогнутой системой ферм крыши.
Вы можете добавить это в качестве альтернативы двускатной крыше в Rhino, если вы проектируете большое здание, которое не выглядит практичным, если у него есть скатная крыша.
Создание вальмовых и двускатных крыш вручную
Справочный номер: KB-00441
Последнее изменение: 23 февраля 2023 г.
Информация в этой статье относится к:
ВОПРОС
Как создать вальмовую и двускатную крышу с помощью ручных инструментов?
ОТВЕЧАТЬ
Chief Architect позволяет автоматически создавать самые разные стили крыш. Однако в некоторых случаях удобнее создавать крыши вручную. В этом уроке мы покажем вам, как настроить крышу по умолчанию, а также как рисовать плоскости крыши вручную, чтобы создать как вальмовую, так и двускатную крышу.
Чтобы настроить параметры крыши по умолчанию
- В New Plan перейдите к Edit> Default Settings .
- В диалоговом окне Настройки по умолчанию выберите Крыша , затем нажмите Редактировать .
Примечание: Диалоговое окно «Построить крышу», доступ к которому можно получить, выбрав «Строительство»> «Крыша»> «Построить крышу», также служит диалоговым окном по умолчанию для крыш. Настройки, расположенные в диалоговых окнах «Параметры крыши по умолчанию» и «Построить крышу», применяются как к плоскостям крыши, нарисованным вручную, так и к автоматическим крышам.
- В диалоговом окне Roof Defaults , которое отображает следующее:
Чтобы создать вальмовую крышу вручную
- Выберите Build> Wall> Straight Exterior Wall из меню и нарисуйте четыре соединительные стены, чтобы сформировать замкнутую область.
В этом примере нарисован простой прямоугольник.
- Выберите Сборка> Крыша> Плоскость крыши из меню.
- Начиная с левой стороны плана, щелкните и перетащите базовую линию вниз вдоль внешней поверхности слоя каркаса стены.
- Когда Объектная привязка включена, программа автоматически привязывает базовую линию плоскостей крыши к этой точке.
- Отпустите кнопку мыши, а затем щелкните внутри комнаты, чтобы определить положение конька и создать плоскость крыши.
- Повторите этот процесс на трех оставшихся сторонах здания.
- Нажмите на верхнюю плоскость крыши вдоль ее правой стороны, чтобы выбрать ее. Обратите внимание, что маркер редактирования, который отображается на краю, на котором вы щелкнули, больше, чем маркеры редактирования на трех других ребрах, указывая на то, что это выбранный край.
- Нажмите кнопку Соединение плоскостей крыши изменить.
- При наведении указателя мыши на край другой плоскости крыши отображается предварительный просмотр, показывающий, как будут соединяться плоскости крыши. Щелкните один раз, чтобы соединить два края вместе.
- Повторите этот процесс, чтобы соединить смежные кромки оставшихся плоскостей крыши.
- Нажмите кнопку Соединение плоскостей крыши изменить.
- Нажмите на ребро ребра верхней плоскости крыши, чтобы выбрать его.
- Нажмите кнопку Соединение плоскостей крыши изменить.
- Нажмите на ребро нижней плоскости крыши, чтобы соединить их вместе.
- Нажмите на гребень плоскости крыши в правой части плана.
- Нажмите кнопку Соединение плоскостей крыши изменить.
- Щелкните по правому краю верхней плоскости крыши.
- Повторите этот процесс для плоскости крыши с левой стороны здания.
Сделать двускатную крышу вручную
- Выберите «Строительство» > «Стена» > «Прямая внешняя стена» и нарисуйте четыре соединительные стены, чтобы сформировать замкнутую область.
Опять же, в этом примере используется простой прямоугольник.
- Выполните шаги, описанные в шаге 2 выше, чтобы создать две плоскости крыши на противоположных сторонах здания.
- Щелкните ребро конька нижней плоскости крыши, чтобы выбрать его.
- Нажмите кнопку Соединение плоскостей крыши изменить.
- Нажмите на ребро верхней плоскости крыши, чтобы соединить их вместе.
- Выберите меню View и убедитесь, что рядом с 9 стоит галочка.0194 Временные размеры . Если его нет, нажмите на этот пункт меню, чтобы включить отображение временных размеров.
- Нажмите на правую сторону верхней плоскости крыши, чтобы выбрать ее.
- Щелкните левой кнопкой мыши на временном размере между краем плоскости крыши и стеной.
- В текстовом поле введите значение расстояния -18″. 18 представляет желаемый фронтон выступа .
- В этом примере важно использовать отрицательное число. Это указывает программе переместить ребро плоскости крыши к противоположной стороне стены, а не оставлять его на той же стороне.
- Повторите для левого края верхней плоскости крыши.
- С включенной объектной привязкой перетащите левую и правую стороны нижней плоскости крыши так, чтобы они привязались к соответствующим сторонам верхней плоскости крыши.
