Как проверить ампераж мультиметром: Как измерить силу тока мультиметром и не получить электротравму?

Как измерить силу тока мультиметром (проверка мощности постоянного и переменного тока)

Содержание

1. В чем отличие силы тока от напряжения
2. Принципы измерения тока
3. Настройка и замеры переменного тока
4. Настройка и замеры постоянного тока
5. Замеряем мощность на источниках питания
6. Блок питания
7. Автомобильный аккумулятор
8. Зарядное устройства и адаптер
9. Можно ли измерить силу тока в электрической розетке
10. Меры безопасности при высоких токах

Мультиметр является универсальным прибором, позволяющим померить различные электрические величины. Зачастую его используют в качестве амперметра – прибора, измеряющего силу электрического тока.

В чем отличие силы тока от напряжения

Электрический ток и напряжение (разность потенциалов) по своей сути различные физические явления, хотя и связаны друг с другом. Они измеряются в различных величинах – амперах и вольтах соответственно. Понимание их сущности поможет не только избежать безграмотных выражений типа «ток высокого напряжения», но и правильно подойти к вопросу измерения этих величин.

Напряжением называется разность потенциалов между двумя точками. Не углубляясь в физические подробности, можно отметить, что разность потенциалов вызывается:

• наличием в двух точках зарядов разных знаков;
• наличием зарядов в одной точке – относительно нулевого потенциала другой точки;
• наличием в двух точках заряда равного знака, но отличающегося по модулю.

Если обе точки соединить проводником, возникнет направленный переток зарядов, который и называется электрическим током. Его силой (которая измеряется в амперах) определяется количество зарядов, прошедшее через сечение проводника за единицу времени. Иными словами – чем больше расход зарядов, тем выше ток.

Разность потенциалов и электрический ток.

Можно провести аналогии с водой. Пусть имеются два сосуда, наполненные жидкостью и расположенные на разной высоте. Если их соединить трубкой, то по ней пойдет поток жидкости, расход которой определяется давлением, вызванным перепадом высот и сечением трубки. В этой системе:

• перепад высот срезов воды эквивалентен разности потенциалов;
• расход воды через трубку аналогичен току;
• сечение трубки эквивалентно сопротивлению проводника.

Аналогия электрических параметров цепи с водой.

Отсюда можно сделать несколько интересных наблюдений:

1. Если убрать трубку, то это аналогично разрыву электрической цепи. Но разность уровней никуда не делась – сосуды остались на своих местах. Отсюда вывод – напряжение может существовать без тока, даже если цепь разомкнута. А ток течет только в замкнутой цепи.
2. Если сосуды расположить на одном уровне, то переток жидкости также прекратится. Это эквивалентно нулевой разности потенциалов. Вывод – ток не течет при U=0 (ток не может существовать без напряжения) даже при замкнутой цепи.
3. Если первый (верхний) сосуд переместить ниже второго, то переток пойдет в обратном направлении – говоря электрическим языком, при смене полярности напряжения, ток также сменит полярность. Напряжение, полярность которого периодически меняется, называется переменным. Переменная разность потенциалов вызывает переменный ток.

С помощью водяных аналогий можно объяснить и другие явления в электрической цепи, хоть и не все.

Принципы измерения тока

Включение амперметра.

В отличие от вольтметра, амперметр всегда включается последовательно с нагрузкой. При этом необходимо создать разрыв в цепи так, чтобы измеряемый ток шел через прибор. Это не всегда возможно, и всегда неудобно. Поэтому удобным приспособлением являются токовые клещи – они реагируют на магнитное поле, создаваемое при прохождении зарядов через проводник. Если они имеются у тестера, разрывать цепь не нужно. Через клещи пропускается один из проводов, к которому подключена нагрузка.

Принцип измерения токовыми клещами.

По этому принципу тестеры можно разделить на два класса – одни измеряют ток посредством обычных щупов, которые включают в разрыв цепи. Другие оснащаются токоизмерительными клещами. Мультиметры первого типа для данного вида измерений имеют специальный разъем (отличный от гнезда для измерения напряжения, сопротивления и т.п.), иногда два – для разных пределов измерения. Цепи этих коннекторов часто оснащают отдельными предохранителями (в этом случае они имеют маркировку Fused).

Гнезда тестера для подключения токовых цепей на пределы 200 мА и 10 А.

Настройка и замеры переменного тока

Чтобы измерить силу переменного тока тестером, не имеющим клещей, надо переставить измерительный щуп (красный) в соответствующее гнездо, а также поставить переключатель рода работы в соответствующее напряжение. У некоторых приборов надо дополнительно выбрать род тока (переменный) – на дисплее появятся символы AC, ~ или подобные.

Тестер, подготовленный к измерению переменного тока.

Если прибор оснащен токоизмерительными клещами, щупы переставлять не надо – отдельного разъема для них нет (лучше их совсем снять на время измерения – чтоб не мешали). Надо просто поставить переключатель в соответствующее положение. Клещами надо охватить один из проводов, идущих к нагрузке. Если охватить два провода, их магнитные потоки скомпенсируют друг друга, и амперметр покажет ноль.

Измерение переменного тока клещами.

Настройка и замеры постоянного тока

Подготовка мультиметра к измерению постоянного тока не отличается от предыдущей, только надо добиться появления на дисплее символа DC (или =, или другого подобного). Перед началом измерения с помощью клещей показания тестера надо обнулить, чтобы исключить влияние сторонних магнитных полей. Эту процедуру надо выполнять, расположив клещи как можно ближе к месту предстоящего замера. Обнуляется мультиметр специальной кнопкой, обычно имеющей маркировку REL (для уточнения надо изучить инструкцию на прибор).

Читайте также

Как найти утечку тока в автомобиле мультиметром



Замеряем мощность на источниках питания

Мощность, потребляемая нагрузкой при неизменном напряжении, определяется током. Поэтому измерение тока при известной разности потенциалов позволяет однозначно вычислить мощность, отдаваемую источником питания. Следовательно, можно говорить о том, что мультиметром можно измерить мощность, хотя в его состав не входит ваттметр.

Блок питания

Для замера мощности надо собрать цепь из источника питания и нагрузки. В качестве источника применен импульсный блок питания на 28 ампер. В качестве нагрузки удобно применять автомобильные лампочки на 12 вольт.

Галогеновая автомобильная лампа.

Первым шагом надо точно измерить напряжение на выходе БП. Оно составляет 12,22 вольт.

Измерение выходного напряжения БП.

Дальше к БП подключается нагрузка из автомобильной галогенной лампочки, на цоколе которой указана мощность 60 ватт. В разрыв цепи включается тестер в режиме амперметра с пределом 10 ампер.

Замер силы тока в цепи нагрузки.

Замеренное значение составляет 5,14 ампер. Можно вычислить потребляемую мощность: P=U*I=12,22*5,14=62,8 Вт, что соответствует заявленному.

Автомобильный аккумулятор

С помощью амперметра можно замерить мощность потребителей, запитанных от автомобильного аккумулятора. В этом случае очень удобно пользоваться мультиметром с токовыми клещами – не надо отключать один провод от клеммы для создания разрыва.

Токовые клещи постоянного тока, готовые к замеру.

Надо включить мультиметр и установить переключатель в режим измерения тока в диапазон, соответствующий ожидаемому значению:

• для измерения пускового тока надо выбрать наибольший диапазон;
• чтобы замерить мощность отдельных потребителей, надо выбрать меньший ранг.

Клещи постоянного тока перед началом работы потребуется обнулить, нажав кнопку Rel. Потом надо выключить все нагрузки, которые можно отключить, и обхватить клещами один из проводов, подключенный к выводам батареи (можно плюсовой, можно минусовой). Амперметр покажет какое-то значение (в данном случае 2,26 ампера)

Первый замер токоизмерительными клещами.

Прибор покажет потребление нагрузками, которые отключить не удалось – автосигнализация и т.п. Далее надо включить потребителей, мощность которых надо замерить (в данном случае – фары ближнего света). Прибор покажет большее значение (в данном случае – 13,66 ампер).

Второй замер.

Отсюда можно определить прирост тока: ΔI=13,66-2,26=11,4 А. Напряжение аккумулятора под нагрузкой составило 12,3 вольта. Отсюда можно вычислить мощность, потребляемую лампами ближнего света во включенном состоянии: P= ΔI*U=11,4*12,3=140,22 ватт. Если в каждой фаре лампы одинаковые, значит, мощность каждой равна 70 ватт.

Зарядное устройства и адаптер

В качестве следующего источника питания используется сетевой адаптер ноутбука. Его выходное напряжение составляет 19 вольт, поэтому автомобильные лампочки от него использовать нельзя. В качестве нагрузки применяется лампочка накаливания на 24 вольта.

Измерение мощности, потребляемой лампой от сетевого адаптера ноутбука.

Сначала измерено напряжение на выходе БП – оно составляет 19,2 вольта. Потом собирается схема измерения с амперметром в разрыве. Измеренное значение составляет 2,04 ампера, а мощность P=U*I=19,2*2,04=39 ватт, хотя на лампочке написано 60 ватт. Расхождение связано с пониженным напряжением питания – лампа горит не в полный накал. С другой стороны, ее нить не достаточно нагревается, и ее сопротивление снижено, что несколько увеличивает потребляемую мощность. Очевидно, что первый фактор (уменьшенное напряжение) перевешивает.

Для наглядности смотрите видео.

Можно ли измерить силу тока в электрической розетке

Если начинающий электрик не до конца уяснил, что такое электрический ток, у него может возникнуть идея «измерить силу тока в розетке». Как показано выше, ток существует только в замкнутой цепи. При попытке подключить амперметр к контактам розетки, цепь замкнется через шунт (измерительный резистор) внутри мультиметра. Его сопротивление в лучшем случае составляет единицы ом, а скорее всего – десятые доли ома (чем оно меньше, тем меньшее влияние вносит амперметр в измеряемую цепь).

Подключение амперметра параллельно контактам розетки равносильно короткому замыканию (при Rшунта=0,1 Ом наибольшая сила тока КЗ может достичь 2200 А). Это может привести (в порядке возрастания негативных последствий):

1. К отключению автоматического выключателя, защищающего розетку.
2. К перегоранию внутреннего предохранителя токовой цепи тестера (придется разбирать мультиметр и менять плавкие вставки).
3. Если ни одна защита не сработает, к оплавлению изоляции проводов и даже возгоранию.

Схема электрической цепи при подключении тестера к розетке.

Меры безопасности при высоких токах

Большой ток не всегда означает высокое напряжение (хотя зачастую это так), а именно напряжение является мерой опасности при работе с электрооборудованием. Расхожее выражение «убивает не напряжение, убивает ток» не совсем верно, хотя определенная доля истины в нем есть. Поэтому главная опасность при работе с сильнотоковыми цепями (при отсутствии высокого напряжения) – это тепловое действие электрического тока.

Закон Джоуля-Ленца утверждает, что количество теплоты, которое выделяется на проводнике, тем больше, чем больше его сопротивление и чем выше ток. И если попытаться через провод с малым сечением (значит, большим сопротивлением) пропустить большой ток, нагрев может вызвать оплавление изоляции с ее возгоранием.

Оплавление и возгорание изоляции как следствие сверхтока.

Если же большой ток вызван соответствующим высоким напряжением, надо принимать обычные меры электробезопасности. Изоляция проводников не должна иметь повреждений, касание неизолированных токоведущих частей в процессе замера надо исключить. Приветствуется применение средств защиты (диэлектрических перчаток, изолированного электроинструмента и т.д.).

Померить силу тока мультиметром не намного сложнее, чем определить сопротивление или напряжение. Но данный вид замеров требует более ответственного отношения, а оно невозможно без полного понимания сути процессов и осознанности любого из действий.

Как проверить емкость аккумулятора: мультиметром, программой, USB тестером

Желание знать реальную емкость аккумулятора телефона или аккумуляторных батареек – это нормально. Мы привыкли к тому, что везде производители указывают, сколько заряда содержит тот или иной источник питания. Но соответствует ли действительность ожиданию? Хороший вопрос, на который хочется знать ответ.

Впрочем, нередко возникает необходимость проверить емкость батареи, которой вы пользуетесь уже не один день. К примеру, ваша техника внезапно начала ощутимо слабее держать заряд, или батарейки начали быстрее садиться «в ноль». Ситуации бывают разные, поэтому важно знать, как измерить емкость аккумулятора. К счастью, существует много способов реализовать эту задачу.

Проверка емкости аккумулятора в гаджетах

Мало где пишут, что емкость источника питания правильнее считать в Ватт-часах (Втч), так как это мощность батареи, отданная за определенное время. К тому же, в Ватт-часах считать реально удобнее. Взгляните сами – элемент питания объемом 5 Втч:

• при отдаче мощности в 1 Вт протянет 5 часов;
• выдавая 5 Вт, проработает всего час.

Если же вам хочется получить цифры именно в мАч, то достаточно будет вычисленный объем в Втч разделить на вольтаж батареи и умножить на 1000. То есть, если вы насчитали у телефона 10 Втч, а среднее напряжение его батареи около 4 В, тогда вычисление будет выглядеть следующим образом: 10/4 =2,5 Ач или 2500 мАч. Все достаточно просто. Эти принципы справедливы и для измерения обычных аккумуляторных батареек.

Проверка емкости батареи может быть программной или аппаратной. Первый вариант реально проще, ведь для него достаточно загрузить на девайс специальную программу, которая сама все посчитает. А второй точнее. Впрочем, вы сами выберете более удобный для себя вариант.

Как проверить емкость аккумулятора с помощью программы

В Google Play и других галереях мобильного ПО есть много приложений, которые помогут выяснить нужную вам информацию. И хороших среди них действительно хватает. К примеру, AccuBattery или PowerPro. Они вполне эффективно вычислят рабочие параметры источника питания в гаджете.

Для начала установите выбранное ПО на гаджет. Пусть в нашем случае это будет смартфон. После этого порядок действий следующий:

1. Установите для программы в настройках «Автозапуск» и «Работа в фоновом режиме».
2. Разряжайте девайс, пока он не выключится полностью;
3. Включите телефон. Проверьте, как работает приложение и правильно ли оно определило номинальную емкость аккумулятора.
4. Оставьте смартфон заряжаться. Не пользуйтесь им, чтобы получить достоверный результат.
5. Когда зарядка будет полной, отсоедините зарядное устройство, зайдите в приложение и найдите вкладку с полученными данными.

Программа высчитает реальную емкость, а вы получите информацию о реальном состоянии вашего АКБ. Если повторить процедуру таким же образом еще дважды с разницей в неделю даст понять, с какой скоростью он изнашивается.

Недостаток этого способа в том, что его точность зависит от качества вольтметра и амперметра, встроенных в контроллер заряда. Если датчики «дешевые» и работают с большой погрешностью, правды таким образом вы не добьетесь.

Как проверить аккумулятор тестером USB

Это первый из аппаратных способов. USB-тестер – это небольшой прибор со штекером для подключения к зарядному устройству с одной стороны, и гнездом для присоединения зарядного кабеля с другой. Все данные тестирования выводятся на специальный экран. Что приятно, стоят такие приборчики недорого, самую простую модель можно купить всего за пару-тройку долларов.

Проверка аккумулятора тестером столь же простая, как и первый способ. Алгоритм действий здесь следующий:

1. Выработайте аккумулятор «в ноль».
2. Подключите устройство по схеме: зарядное устройство → тестер → кабель → телефон.
3. Дождитесь, пока зарядка достигнет уровня в 100%.
4. Снимите показания с прибора.

Дальнейшие шаги зависят от того, какие данные показывает измеритель. Если проверка батареи показывается в Ватт-часах, то вы почти у цели. Чтобы перевести результат в мАч, нужно полученное число поделить на номинальный вольтаж АКБ – 3,8 В, затем умножить на 0,9 (средний КПД батарей).

К примеру, тестер показал 15 Втч, значит: (15/3,8)*0,9=3,55 Ач или 3550 мАч. Если в характеристиках телефона в параметрах было указано 4000 мАч, значит износ уже составил почти 13%.

Когда тестер показывает данные в миллиампер-часах, достаточно сделать поправку на то, что зарядка происходит обычно с напряжением в 5 В (quick charge – до 12). Для этого умножаем показания устройства на 5, затем делим на 3,8 и также умножаем на КПД.

Как проверить емкость аккумулятора мультиметром

Это традиционный способ измерения, который слабо подходит для мобильных устройств. Хотя это отличный вариант, как проверить заряд батарейки. Здесь вам потребуется сам измерительный прибор, секундомер или возможность подсчитать время, а также переменный резистор с сопротивлением 100 Ом.

Как обычно, начинаем со стопроцентно заряженного АКБ. Важно, чтобы был открытый доступ к его контактам. Затем действуем по такому алгоритму:

1. Включаем мультиметр, переводим его в режим вольтметра.
2. Фиксируем вольтаж на клеммах.
3. Запускаем секундомер и пускаем через резистор ток на уровне 500 миллиампер, пока напряжение не упадет до уровня 2,7 В.
4. Засекаем время. Перемножаем потраченные часы на ток. Например, 6 часов * 500 мА = 3500 мАч.

Также сверяем с заводскими характеристиками и определяем степень износа. Этим же методом можно отлично тестировать перезаряжаемые батарейки, чтобы вовремя определять те, которые израсходовали свой эксплуатационный ресурс.

Впрочем, есть возможность теста и одноразовых. В том, как проверить батарейку мультиметром, если ее повторно нельзя зарядить, есть одно отличие. Для расхода заряда используется обычная лампочка, а процесс тестирования длится всего 30-40 секунд. Если по итогу прибор показывает больше 1,35 В, значит, все в порядке, если же меньше 1,1 В – батарейка уже никуда не годится.

Как измерить ток мультиметром?

Научиться измерять силу тока с помощью мультиметра достаточно просто, так как это устройство очень простое в использовании. Это руководство поможет вам точно и правильно проверить усилители с помощью цифрового мультиметра, независимо от того, используете ли вы базовую модель или более продвинутую модель с дополнительными функциями и аксессуарами.

Важно знать, какие настройки выбрать и как лучше всего действовать при использовании мультиметра для проверки усилителей.

Содержание

• Подготовьте следующее
• Несколько важных примечаний, прежде чем мы начнем
• Пошаговые инструкции по использованию мультиметра для измерения силы тока
  • 1. Проверьте номиналы, с которыми вы работаете.
  • 2. Проверьте предохранители.
  • 3. Вставьте красный провод в клемму усилителя (A), а черный провод в клемму заземления (COM).
  • 4. Установите мультиметр на переменный или постоянный ток.
  • 5. Подсоедините мультиметр последовательно к источнику и получите показания.
• Проверка тока холодного пуска автомобильного аккумулятора
• Пара советов, которые стоит принять к сведению
• Часто задаваемые вопросы
• Заключение

Подготовьте следующее

1 Мультиметр
• Перчатки

Несколько важных примечаний, прежде чем мы начнем

• Эти шаги относятся к мультиметрам производства Klein и Fluke. Тем не менее, они, безусловно, дадут вам хорошее представление о том, как работают и должны эксплуатироваться большинство мультиметров.
• Максимальный ток, который может выдержать большинство мультиметров, составляет 10 или 20 А. Не пытайтесь превысить эту цифру, так как это приведет к перегоранию предохранителя и сделает счетчик бесполезным.

Если вы хотите измерить большую силу тока, вам понадобятся клещи, для которых потребуется другой набор инструкций.

Обратите внимание, что некоторые люди могут сказать, что вам нужно «определить силу тока с помощью мультиметра с токоизмерительными клещами», хотя на самом деле они имеют в виду токоизмерительные клещи. Суть в том, что не путайте их.

• Цепь, которую вы измеряете, переменного или постоянного тока? Большинство современных мультиметров могут измерять и то, и другое. Однако некоторые мультиметры могут измерять переменный ток, но не могут измерять постоянный ток.

Всегда сначала проверяйте это и убедитесь, что вы используете правильный мультиметр для ваших целей.

• Не путайте вольт-ампер (вольт-ампер) с током, поскольку первое больше связано с ваттами, чем с чем-либо еще.

Пошаговые инструкции по использованию мультиметра для измерения силы тока

1. Проверьте оценки, с которыми вы работаете.

Как можно чаще я не пропускаю эти меры безопасности, прежде чем приступать к измерению силы тока батареи:

• Вы уверены в максимальном токе вашего мультиметра? Обычно он напечатан на задней панели мультиметра. Если вы не можете его найти, обратитесь к руководству или веб-сайту магазина, в котором вы его приобрели.
• Ваш источник питания рассчитан на 10 или 20 А или менее? Посмотрите на шильдик устройства или гаджета для подтверждения. Если вы проверяете автомобильный аккумулятор, посмотрите спецификацию, называемую усилителями холодного пуска (сокращенно CCA).

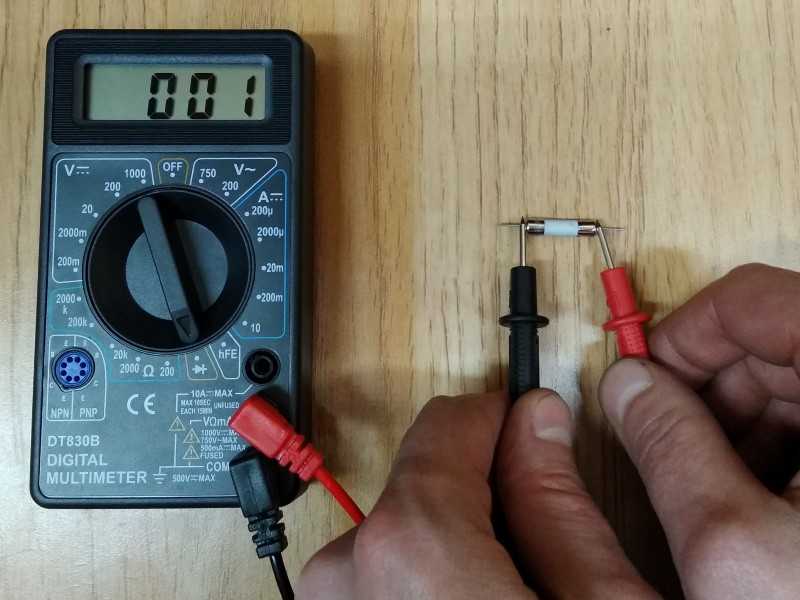

2. Проверьте предохранители.

Перед запуском никогда не забывайте проверять, в рабочем ли состоянии предохранители мультиметра. Для этого вставьте красный щуп в клемму ампер (А) или микроампер (мА), в зависимости от того, какой предохранитель вы хотите проверить.

После этого поверните циферблат мультиметра в любое положение, кроме того, которое обозначено символом ампер. Устройство должно издать звуковой сигнал и отобразить слова «LEAD» — по крайней мере, это должно произойти, если вы проверяете силу тока с помощью мультиметра Fluke.

Это значит, что можно идти. Если звукового сигнала нет, предохранители, вероятно, больше не работают, и счетчик необходимо отремонтировать.

При использовании мультиметра Кляйна значок LEAD должен отображаться, если перегорели предохранители или если вы неправильно вставили провод по отношению к текущему положению циферблата.

3. Вставьте красный провод в клемму усилителя (A), а черный провод в клемму заземления (COM).

Я рекомендую всегда сначала использовать клемму усилителя (A) при получении показаний силы тока, особенно если вы не уверены, имеет ли источник высокий или низкий ток.

Почему? Потому что установка на клемму с более низким микроампером (мА) с самого начала повышает риск перегорания предохранителя, который рассчитан только на этот более низкий ток.

Если вы хотите измерить потребление тока устройством, которое, как вы уверены, имеет низкий номинальный ток, вместо этого вы можете вставить провод в миллиамперный терминал.

Теперь вы можете взять черный провод и подключить его к клемме заземления (COM). После этого поверните циферблат или ручку, пока она не будет установлена ​​в положение A или миллиампер.

4. Установите измеритель на переменный или постоянный ток.

При повороте ручки мультиметр должен автоматически включаться. Когда он включен, вам нужно установить измеритель на переменный или постоянный ток, в зависимости от того, что подходит для источника, который вы измеряете.

Для некоторых мультиметров Fluke достаточно нажать желтую кнопку «Функция», чтобы переключиться между переменным и постоянным током.

На устройствах Кляйна вам, возможно, придется нажать красную кнопку «Выбор», если параметр (например, Вольт, Ампер и т. д.) отмечен как символами переменного, так и постоянного тока. В противном случае вам нужно будет установить настройку усилителя на мультиметре в положение переменного или постоянного тока.

Чтобы быстро различать символы на аналоговых устройствах, всегда помните, что волнообразные линии относятся к переменному току, а прямая линия обозначает постоянный ток.

5. Подключите мультиметр последовательно к источнику, затем получите показания.

Независимо от того, измеряете ли вы силу тока простой цепи, которую вы построили с нуля, или компонента или гаджета в цепи 240 В, вам необходимо подключить мультиметр последовательно. Это единственный способ обеспечить точные показания силы тока.

• Для этого вам нужно создать разрыв или разъединение на любой доступной клемме в цепи, так как измерения тока остаются одинаковыми во всей электрической цепи.
• В некоторых случаях вам придется отпаивать или отсоединять провода от одного конца цепи компонента.

Прикоснитесь щупом красного щупа к клемме (т. е. точке, где вы сделали размыкание в цепи), желательно положительной. Зонд черного провода должен соединиться с проводом, который вы отсоединили, чтобы замкнуть цепь. Теперь мультиметр является его частью!

Если вы выполнили каждый шаг до тройника, мультиметр должен автоматически отображать правильное значение силы тока. Как только вы удалите щуп (т.е. разомкнете цепь), число должно упасть. Всегда обращайте внимание на отображаемую цифру, пока щуп касается источника питания.

Чтобы получить более подробное руководство по проверке напряжения 240 В с помощью мультиметра, нажмите здесь!

Проверка силы тока при холодном пуске автомобильного аккумулятора

Предположим, вы хотите проверить правильность значений тока при холодном пуске, указанном на этикетке аккумуляторной батареи вашего автомобиля, или вы проверяете общее состояние аккумулятора. Это один из хороших способов проверки автомобильного аккумулятора мультиметром.

Для этих шагов я буду использовать стандартную батарею 12 В:

• Подсоедините красный и черный щупы к положительным и отрицательным выводам соответственно. Затем установите шкалу мультиметра в положение напряжения постоянного тока.
• Включите зажигание автомобиля, затем оставьте двигатель включенным. За все это время показания напряжения не должны опускаться ниже 10. Ничего страшного, если значение будет немного выше.
• Если показания не падают и остаются стабильными, то батареи в хорошем состоянии. В противном случае, если оно упадет ниже 10 В, скажем, до 5 В, возможно, вы имеете дело с аккумулятором, который требует замены.

Несколько советов, которые стоит принять к сведению

• Лучше каждый раз подключать провода к заземлению цепи, чтобы защитить свои гаджеты и себя
• Всегда проверяйте мультиметр, его разъемы и щупы на наличие явных признаков повреждения. Никогда не работайте со сломанными щупами, если вам дорога ваша жизнь!
• Для подключения макетной платы мультиметра для измерения тока: вставьте черный щуп в COM-порт, а красный щуп в мА-порт. Для измерения подсоедините черный щуп к минусу, а красный к плюсу.

Часто задаваемые вопросы

Что такое символ ампер на мультиметре?

Обозначается заглавной буквой «А». С другой стороны, символы «мкА» и «мА» обозначают микроампер и миллиампер соответственно.

Чем усилитель постоянного тока отличается от усилителя переменного тока?

Оба они относятся к тому, как движутся электроны. Постоянный ток течет в одном направлении, а переменный ток течет назад и вперед в нескольких циклах.

Как проверить силу тока на проводе?

Вы можете использовать токоизмерительные клещи (то есть токоизмерительные клещи) или мультиметр.

Самый быстрый способ сделать это — использовать токоизмерительные клещи. Просто установите его на переменный или постоянный ток, затем установите диапазон измерения (от 0 до 600 А и даже до 2500 А, в зависимости от используемой модели).

После этого зацепите измеритель за любую часть провода под напряжением, чтобы начать измерение.

Заключение

Теперь, когда вы знаете, как измерять силу тока мультиметром, весь процесс довольно прост, верно?

• Перед измерением обратите внимание на общий номинальный ток вашего мультиметра и нагрузки, а также на переменный или постоянный ток.
• Проверьте исправность мультиметра, особенно его предохранителей.
• Вставьте провода в соответствующие клеммы для измерения силы тока, установите циферблаты в подходящие положения, затем установите измеритель на переменный или постоянный ток.
• Подсоедините мультиметр последовательно, затем получите показания.
• При проверке CCA аккумуляторной батареи вашего автомобиля убедитесь, что вы подключили щупы к нужным клеммам, прежде чем включать зажигание для точных измерений.

Если вы ищете руководство по проверке электроприборов с помощью мультиметра, эти статьи созданы для вас:

• Шаги по смещению лампового усилителя с помощью мультиметра
• Проверка автоматического выключателя цифровым мультиметром

Эдвин Джонс

Меня зовут Эдвин Джонс, я отвечаю за разработку контента для Galvinpower. Я стремлюсь использовать свой опыт в маркетинге для создания надежной и необходимой информации, чтобы помочь нашим читателям. Было весело работать с Эндрю и применять его невероятные знания к нашему контенту.

Как измерить силу тока с помощью мультиметра

Измерение силы тока — это измерение силы тока, протекающего по цепи. Иногда необходимо проверить, потребляет ли электрический прибор больше тока, чем обычно. Главный вопрос: «Можно ли измерить амперы мультиметром?»

Да, можете, но в целях безопасности у вас должен быть опыт. Электричество — это не то, с чем можно поиграть, и человек не станет экспертом, если погуглит «Как измерить силу тока с помощью мультиметра?»

Давайте рассмотрим это подробно:

Содержание

Символ ампер на мультиметре

На поворотном диске мультиметра есть несколько настроек, но мы выберем ампер (А), миллиампер (мА). ) или микроамперы (мкА) для измерения силы тока (амперы). Символ ампер на мультиметре — «А». Будь то заглавная буква «А» или «10А», единица СИ для ампера равна А .

Вы также можете измерять ток в единицах ампер (менее 1 ампера), например, мА (миллиампер) и мкА (микроампер) . Миллиампер — это тысячная часть (1/1000) ампера, а микроампер — это миллионная часть (1/1000000) ампера.

Вы также должны знать, что на мультиметре есть два типа настроек силы тока: ампер постоянного тока ( A⎓ ) и ампер переменного тока ( A〜 ).

Очень важно выбрать диапазон ампер (миллиампер, микроампер) на мультиметре. Например, , если ваш холодильник потребляет от 3 до 5 ампер, то мультиметр должен иметь диапазон 10 ампер. Если ток превышает емкость мультиметра, он может перегореть его предохранитель.

Как измерить силу тока с помощью мультиметра

• Чтобы измерить силу тока с помощью мультиметра, установите настройки постоянного тока ( A⎓ ) или переменного тока ( A〜) ампер.
• Отрегулируйте диапазон ампер (А, мА, мкА) выше тестируемой цепи.
• Подсоедините красный щуп к проводу под напряжением (положительный), а черный щуп к заземляющему (отрицательному) проводу.
• Проверьте показания ампер на дисплее.

Для облегчения понимания следуйте подробному пошаговому руководству:

1. Основные сведения о мультиметре

Мультиметр состоит из четырех входных разъемов и поворотной ручки. Основными входными разъемами являются усилители и терминал миллиампер/микроампер. Этот порт миллиампер/микроампер находится рядом с портом ампер и помечен «мА».

Мы вставляем красный щуп в порт с маркировкой мА (миллиампер) для измерения тока меньше ампера. Для измерения более высоких токов, таких как 1-10 ампер, мы вставляем красный щуп в 10A порт с маркировкой.

2. Меры предосторожности

Это повторяется, но вы должны быть хорошо подготовлены к опасным ситуациям.

Остерегайтесь воды или оголенных проводов; не прикасайтесь к проводам без перчаток или защитных средств. Не многие люди учитывают это предупреждение, но неосторожность приводит к поражению электрическим током.

Если у вас есть зажимов типа «крокодил» , вы можете использовать их на мультиметре, чтобы удерживать провода тестируемой цепи, освобождая руки. Однако оба типа зондов подключаются к измерителю одинаково.

3. Настройка мультиметра

выберите знак AC (A〜) , если вы проверяете цепь усилителя переменного тока. Переменный ток используется для питания бытовой техники, поступающей через трансформаторы.

Если вы измеряете ток от источника постоянного тока, такого как батарея, установите мультиметр на постоянный ток с символом « A⎓», «

Ваш мультиметр должен иметь красный щуп и черный щуп. Черный щуп (-ve) подключается к порту « COM » на мультиметре.

Вставьте красный щуп (+ve) в порт ампер (если схема указана выше) вместо порта миллиампер/микроампер. Как следует из названия, порт миллиампер/микроампер рассчитан на более низкий ток, чем порт ампер.

Также важно знать силу тока цепи, которую вы тестируете, чтобы не тестировать цепь выше диапазона мультиметра.

Это может привести к тому, что предохранитель перегорит , и показания будут неверными. Если вы хотите использовать цепь с меньшим током, используйте клемму миллиампер/микроампер.

4. Подключите щупы к цепи

Ток должен поступать на красный щуп и выходить из черного щупа. Это важно, потому что мультиметр должен быть частью схемы.

Подсоедините красный (положительный) щуп мультиметра к положительному проводу (под напряжением) цепи, а черный щуп — к отрицательному проводу (земля) .

Если вы проверяете силу тока в цепи, работающей от батареи, подсоедините красный щуп к проводу, обращенному к положительной клемме батареи, а черный щуп — к проводу, подключенному к отрицательной клемме батареи.

Будьте очень осторожны при подключении мультиметра к цепи. Сначала отключите цепь, затем подключите мультиметр к нужной цепи. Этот шаг также называется «Разрыв цепи».

5. Проверьте показания мультиметра

Теперь вы получите показания мультиметра. Имейте в виду, что если весы дают показания между 1 и 1 0, они указаны в амперах «А». И если у измерения десятичная точка , то это миллиампер .

Вы должны удерживать датчики на месте в течение минуты или двух, чтобы получить точные показания. Хотя в этом нет необходимости, вы можете изменить настройку на миллиампер, если показания не точны в амперах.

Часто задаваемые вопросы

Как проверить силу тока на аккумуляторе 12 В?

1. Поскольку батарея является источником питания постоянного тока, установите шкалу мультиметра на настройку усилителя постоянного тока с помощью символа A⎓.
2. Установите на мультиметре более высокий диапазон силы тока, чем на батарее. Например, если батарея имеет маркировку 20 миллиампер, установите мультиметр выше 20 миллиампер, например, 100 мА.
3. Подсоедините красные щупы мультиметра (положительные) к положительной клемме батареи, а черные щупы (отрицательные) к отрицательной клемме батареи.

Как измерить силу тока мультиметром с клещами?

1. Чтобы измерить ток мультиметром с клещами, поверните циферблат в положение постоянного или переменного тока.
2. Перед измерением подождите, пока дисплей не стабилизируется.
3. Нажмите кнопку нуля для получения точных показаний.
4. Откройте зажимы и вставьте провод или проводник для измерения силы тока.
5. Проверьте показания на дисплее мультиметра.

Как измерить ток с помощью автомобильного аккумулятора мультиметра

1. Настройте мультиметр на ток постоянного тока ( A⎓ ).
2. Установите шкалу на диапазон ампер (20 мА, 200 мА) выше батареи.
3. Подсоедините красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме аккумулятора.
4. Проверьте показания на дисплее мультиметра.

Как проверить силу тока мультиметром Кляйна

В мультиметрах Кляйна вы должны отрегулировать диапазон ампер ниже знака А⎓〜 , например (10 А, мА или мкА), и мультиметр будет измерять как переменный, так и постоянный ток. Вам не нужно отдельно настраивать мультиметр на постоянный ток (A⎓) или переменный ток ( A〜 ), как в других мультиметрах.

Подсоедините красный щуп к положительному проводу (под напряжением) или клемме аккумулятора цепи, а черный щуп — к проводу заземления или отрицательному полюсу аккумулятора. Мультиметр покажет силу тока на мультиметре.

Заключение

Иногда необходимо проверить ток устройства (ампер) или цепь. Мультиметр — отличный недорогой прибор, который можно использовать новичку в рукоделии. Выберите настройку усилителя переменного тока (

A〜 ), подключите щупы к цепи и получите показания на экране мультиметра.
