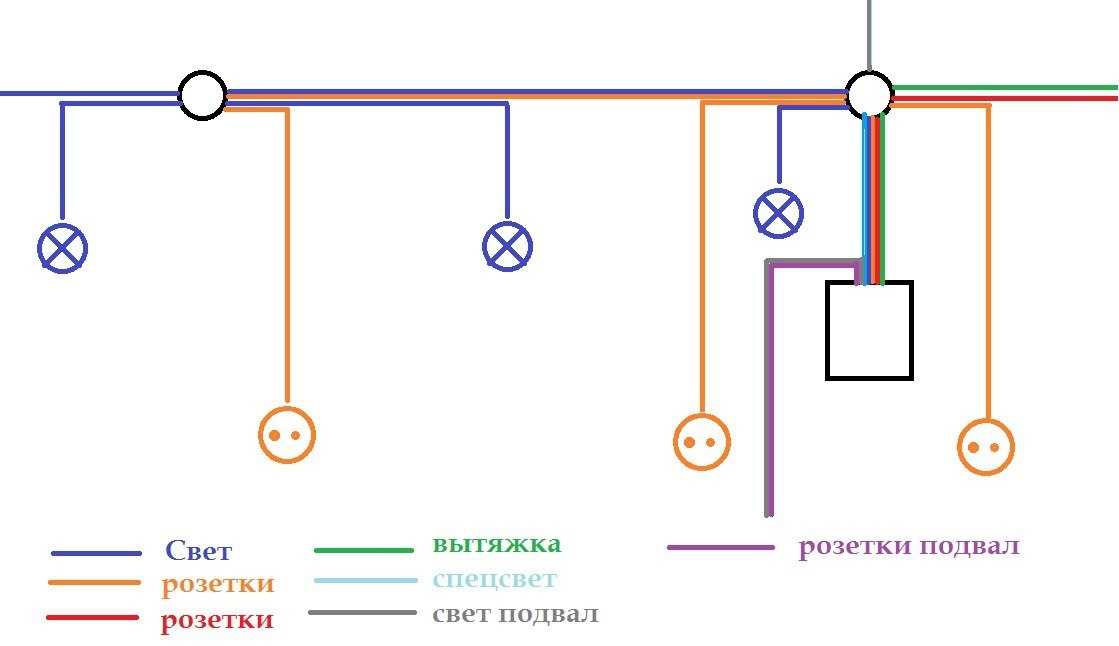

Как провести провода: Как спрятать провода в доме

Основы установки:

Выключатель сервисной панели

Размер автоматического выключателя фидерной линии в сервисной панели соответствует требованиям по нагрузке спа. Вы можете найти эту информацию в руководстве пользователя, или электрик может определить значение для вас. Номинальная нагрузка разъединительной коробки должна быть больше или равна нагрузочной способности выключателя в сервисной панели дома.

Электрик может легко определить, подходит ли ваш электрический щит для новой цепи 240 В, необходимой для этого проекта. В коробке также должно быть два свободных слота для двухполюсного выключателя. В большинстве домов это не будет проблемой.

Электрики

При выборе электрика обязательно спросите об опыте установки гидромассажных ванн, особенно 4-проводных конфигураций.

Отключение GFCI из-за неправильного подключения нейтрали

Наиболее распространенная ошибка подключения возникает в 4-проводных системах. К сожалению, мы обнаружили, что даже несколько профессиональных электриков терпят неудачу в этом.

Подсоедините белый нейтральный провод к блоку управления спа непосредственно к нейтральной клемме выключателя GFCI. См. наши 4-проводные схемы выше. Не присоединяйте его к шине заземления подпанели. Неправильное подключение к земле мгновенно отключает GFCI при подаче питания, отключая электропитание джакузи.

Электрические кабелепроводы и фитинги из ПВХ

Мы предпочитаем защиту подземных трубопроводов на заднем дворе, где в будущем могут потребоваться раскопки для посадки кустарников и т. д. Трубы из ПВХ просты в установке и недороги. Обычно требуется глубина 18 дюймов — уточните у местных властей. Закрепите кабелепровод на стене с помощью U-образных зажимов.

В нашем примере 4 провода используются в кабелепроводе из ПВХ диаметром 1 дюйм, который, хотя и немного больше размера, облегчает протягивание провода. Для угловых изгибов используются широкие колена из ПВХ под углом 90°.

Наш электрик использовал короткие отрезки гибких водостойких труб из ПВХ для подключения к нашему блоку управления спа.От наружной стены до электрической сервисной панели он проложил кабелепровод LB.LB обеспечивает легкий доступ для запуска провода

Компенсаторы Frost

В соответствии с требованиями местных норм используйте компенсаторы из ПВХ там, где труба кабелепровода выходит из земли, входит в стену или настенные шкафы.

Эти скользящие муфты допускают изменение уклона, обычно связанное с морозным пучением, чтобы предотвратить разрыв трубопровода.

Резка и склеивание кабелепровода из ПВХ

Электрические кабелепроводы из ПВХ должны быть собраны до прокладки провода. Как правило, легче провести провода через кабелепровод в траншее до того, как он будет закопан.

Разрезы должны быть сделаны под прямым углом с помощью режущего инструмента или канатной пилы для ПВХ. Удалите заусенцы канцелярским ножом и наждачной бумагой средней зернистости. Перед склейкой детали просушить.

Электрическая труба из ПВХ соединяется с соответствующим ПВХ клеем на основе растворителя. Соединяемые поверхности должны быть протерты начисто перед соединением.

Размер и тип проволоки для гидромассажных ванн

Изучив руководство по эксплуатации спа, наш электрик определил, что для нашего проекта требуется многожильный медный провод №6 THHN. Он использовал четыре отдельных изолированных проводника: (1) красный и (1) черный-горячий, (1) белый-нейтральный и (1) зеленый-земляной провод в нашем примере.

Требования к сечению провода могут отличаться от нашего примера, в зависимости от спецификации производителя гидромассажной ванны, требований кода и типа провода. Для необычно длинных участков может потребоваться провод большего размера, как это определит электрик.

Несмотря на то, что медь стоит недешево, экономия за счет использования проволоки меньшего размера представляет собой опасную ложную экономию. Это может привести к нарушению требований кода и/или аннулированию гарантии производителя вашего оборудования. Алюминиевая или омедненная алюминиевая проволока не рекомендуется. Кабель с оболочкой, например Romex®, не допускается прокладывать внутри подземного кабелепровода.

Примечание. Клеммы блока управления Spa, как правило, не подходят для проводов большего размера, чем #6. См. руководство пользователя.

Прокладка проводки UF-B в грунте

В некоторых местах допускается прокладка кабеля в грунте, по крайней мере, для прокладки от сервисной панели до распределительной коробки. Другие юрисдикции запрещают это. По словам некоторых электриков, с кабелем UF-B может быть неудобно работать.

Натяжение троса

При надлежащей подготовке натяжение троса не представляет особой сложности. После сборки кабелепровода электрики используют узкую ленту из пружинной стали для прокладки проводов через него. Первые несколько дюймов ленты покрыты смазкой для протяжки проволоки. Это помогает ему плавно скользить по краям фитингов и вокруг изгибов пустого канала.

Сначала лента протягивается через пустую трубу, стараясь не перекрутить ее и не заклинить. Затем провода прикрепляются к крюку на его конце и вытягиваются наружу.

Осторожно вставьте провода в кабелепровод, сохраняя их разделенными и прямыми, избегая перегибов. Нанесите смазку на провода, когда они входят в кабелепровод. Второй человек тянет с противоположного конца с помощью рыболовной ленты.

Крепление проводов к липкой ленте

Распространенной ошибкой является наматывание всех проводов на крючок ленты. Это приводит только к большому узлу, который может застрять или развязаться. Вот лучший метод:

• Сначала рыболовная лента протягивается через пустой канал и выходит с другого конца.
• Затем с каждого проводника снимается около 6 дюймов изоляции.
• Около 1/3 медных жил каждого провода отделяются и отрезаются, чтобы получить более тонкий жгут. Затем они будут легче проходить через ушко крючка.
• Затем срезы аккуратно скручиваются плоскогубцами.
• Теперь медная тесьма продевается через крючок и сгибается пополам на себя.
• Наконец, сверток представляет собой двойную обмотку в стиле парикмахерской с электроизоляционной лентой. Начинайте над крюком и спускайтесь на несколько дюймов вниз к изолированным проводам.
• При правильном выполнении сборка будет выглядеть плотно завернутой и симметричной.
• Связка, покрытая лентой, должна быть покрыта проволочной смазкой для облегчения вытягивания.

ПРИМЕЧАНИЕ. (4) проводники №6 протягиваются через кабелепровод диаметром 1 дюйм гораздо легче, чем через кабелепровод диаметром 3/4 дюйма. Следует использовать утвержденную негорючую смазку для электрических проводов.

Вы можете ловить провода с любого конца канала. Если есть крутые изгибы ближе к одному концу, тяга за этот конец иногда оказывает меньшее сопротивление.

Протягивать провода легче, если есть место, чтобы вытянуть их на полную длину. Это помогает избежать перегибов, возникающих в результате намотки проволоки.

После прокладки проводов обрезки намотанной проволоки, прикрепленные к рыбной ленте, отрезаются и выбрасываются.

ПРЕДОСТЕРЕЖЕНИЕ: Никогда не используйте рыболовную ленту вокруг электрифицированных проводов. Кроме того, никогда не ловите рыбу внутрь или наружу электрической сервисной панели, даже если главный выключатель выключен.

Соединения проводов клемм

Везде, где провода присоединяются к клеммам, резьбовые соединения должны быть затянуты. Плохо закрепленная проводка неизбежно приведет к перегреву, прогоранию изоляции и выходу из строя цепи.

Пакет управления спа

В нашем примере электрик установил гибкий кабелепровод для силовых проводов внутри отсека для оборудования гидромассажной ванны.

Чего следует избегать:

• Перед установкой не забудьте прочитать руководство производителя спа.

• Не забудьте получить разрешение на электроснабжение.

• Не устанавливайте джакузи под воздушными линиями электропередач.

• Не прокладывайте скрытую проводку под спа.

• Не подключайте 4-проводную гидромассажную ванну к 3-проводной цепи — это небезопасно и незаконно.

• Не используйте провод меньшего размера.

• Не используйте алюминиевый провод.

• Не устанавливайте наружное освещение на расстоянии менее 10 футов от джакузи.

• Не используйте джакузи, пока не будет одобрена электрическая установка.

• Не забывайте часто проверять устройство GFCI, используя его кнопку TEST .

• Не забывайте поддерживать водный баланс и дезинфицирующее средство.

• Не забывайте надевать и запирать крышку спа после каждого использования.

• Не забывайте регулярно пользоваться джакузи!

Спа-центры, требующие двух подпанельных выключателей GFCI на 240 В

Для некоторых моделей гидромассажных ванн Hot Spring и Caldera (Watkins Manufacturing) требуются специальные разъединители подпанелей. Они содержат два отдельных прерывателя GFCI: один для нагревателя, а второй для насоса и других компонентов.

Эти СПА не должны подключаться к одной коробке автоматического выключателя СПА, такой как наша панель отключения MW. Обратитесь к руководству пользователя, дилеру или производителю для получения информации об установке.

О переносных гидромассажных ваннах на 120 В

Это руководство предназначено для портативных спа-установок на 240 вольт. Если у вас есть или вы покупаете спа на 120 вольт, большая часть этой информации к вам не относится. Тем не менее, некоторые спа можно легко преобразовать для работы от любой модели напряжения.

При настройке на использование 120 В спа этого класса используют GFCI на конце шнура питания. Затем он подключается к стандартной специальной бытовой розетке. Закрытые розетки с защитой GFCI должны использоваться на открытом воздухе. Преобразование этих спа-бассейнов в проводное питание 240 В преследует две цели: более быстрое время нагрева и способность поддерживать температуру в холодную погоду.

Правовая оговорка:
SpaDepot.com не несет ответственности за использование и не дает никаких гарантий относительно точности, пригодности или полезности этой информации. Эта информация не предназначена для замены или замены информации, содержащейся в руководствах по эксплуатации оборудования. Вы прямо соглашаетесь ограждать The Spa Depot и его сотрудников от ответственности. Это включает имущественный ущерб, телесные повреждения и/или смерть, убытки или ущерб, возникшие в результате использования вами этой информации. Никакие советы или информация, будь то устные или письменные, полученные вами с этого веб-сайта или от наших сотрудников, не создают никаких гарантий, прямо не указанных здесь. Читатель соглашается взять на себя все риски, связанные с применением любой информации, представленной здесь. Используя этот веб-сайт, включая любые содержащиеся на нем апплеты, программное обеспечение и контент, посетитель соглашается с тем, что использование этого веб-сайта и его информационных продуктов осуществляется исключительно на его/ее собственный риск.

Прочтите предупреждение

Оборудование других марок может отличаться от представленных на иллюстрациях по внешнему виду и/или конфигурации клемм. Прочтите инструкции по установке оборудования.

К сожалению, обычные центры нагрузки часто ненадежно работают с джакузи из-за явления, называемого ошибочным срабатыванием. Это ложное срабатывание является большим разочарованием как для домовладельцев, так и для электриков. Часто это ошибочно приписывают проблеме со спа, хотя такой проблемы не существует.

Обычные автоматические выключатели GFCI иногда реагируют на нормальное состояние спа, как если бы это было замыкание на землю. Реактивные нагрузки, которые представляют спа-двигатели, плюс резистивная нагрузка нагревателей делают обычные выключатели GFCI в лучшем случае ненадежными.

Наша панель Spa Disconnect GFCI решает эти проблемы. Это надежный детектор замыкания на землю, разработанный специально для джакузи. Специально защищенный GFCI предотвращает ложное срабатывание из-за радиопомех. Он также разработан для обеспечения стабильности при низком напряжении, чтобы предотвратить отключение из-за отключения питания, колебаний и смешанных нагрузок. В случае замыкания на землю быстродействующий GFCI мгновенно отключает линии.

Примечание: NEC и многие юрисдикции ТРЕБУЮТ установки наружной розетки GFCI на 120 В. Он должен быть расположен в 10-20 футах от спа-салона или бассейна для безопасной работы сетевых приборов.

Spa GFCI Load Center/Disconnect

«Я был очень впечатлен качеством. заплатить электрику за проводку отдельной цепи. Уже одно это с лихвой окупилось!»

Брок Хирш
Бриктаун, Нью-Джерси

Как подключить розетку за 6 простых шагов [Руководство домовладельца]

Эндрю Моссман

Основатель и генеральный директор Homeworx

Представьте себе:

Наконец-то вы купили звуковую систему своей мечты. Вы готовы стильно слушать любимые альбомы и создавать настроение в своем доме. Вы установили это. Смотрится красиво. Вы идете, чтобы включить его, и…

…понимаете, что розетки нет.

Многие домовладельцы сталкиваются с проблемой необходимости иметь больше электрических розеток, чем может предложить их помещение. Это может разочаровать при проектировании комнаты и вынудить домовладельцев использовать громоздкие и непривлекательные решения, такие как удлинители.

Если вы давно хотели, чтобы в вашем доме было больше доступных розеток или чтобы ваши розетки были обновлены, вы не одиноки. Хорошие новости? Это проект, который вы можете легко сделать своими руками!

Многих людей пугает мысль о том, чтобы самостоятельно выполнять электромонтажные работы, но мы здесь, чтобы сказать вам, что когда вы вооружены знаниями, вам нечего бояться. Если вы хотите научиться как подключить розетку , вы попали в нужное место. Мы разберем:

• Необходимое снаряжение
• Преимущества подключения новой розетки
• Действия по безопасному подключению розетки

Готовы начать? Читайте дальше, чтобы узнать все, что вам нужно знать!

Причины подключить розетку

Почему бы просто не использовать удобный удлинитель? Это работает достаточно хорошо.

Правда в том, что проводка новой розетки имеет множество преимуществ, в том числе:

• Безопасность – Удлинители могут быть удобными, но с точки зрения безопасности они далеко не оптимальны. Удлинители имеют свойство перегреваться, что делает их пожароопасными.
• Совместимость с современной бытовой техникой — Старые розетки часто не могут удовлетворить потребности в электроэнергии, необходимой для большинства современных бытовых приборов. Добавление новой розетки поможет вам поддерживать любые будущие устройства, которые вам могут понадобиться для подключения.
• Обновлены торговые точки — Если вы живете в старом доме, возможно, вам приходится иметь дело с большим количеством двухштырьковых розеток. Вы можете попрощаться со своими адаптерами розеток, когда будете подключать новую электрическую розетку! Установив современную розеточную коробку с 3 контактами, вы получите розетку, совместимую с вашей электроникой
.
• Устранение беспорядка — Растягивание шнуров по комнате или использование удлинителей может привести к опасности споткнуться, а также создать визуально непривлекательное пространство. Добавление новой электрической розетки поможет сохранить ваше пространство чистым и собранным.

Какие инструменты вам понадобятся?

Прежде чем приступить к работе с электропроводкой, убедитесь, что у вас есть все необходимое. Вот некоторые из ключевых инструментов, которые вам понадобятся для проекта.

• Тестер напряжения
• Ножовка для гипсокартона
• Соединители проводов
• Инструмент для зачистки проводов
• Плоскогубцы с иглами
• Отвертки
• Электрический кабель
• Розетка
• Накладка
• Искатель шпилек

Что нужно знать перед началом работы

При работе с электричеством важно убедиться, что вы понимаете основные принципы работы с электрической системой вашего дома. Мы рекомендуем потратить некоторое время на просмотр видеороликов, подобных приведенному ниже, чтобы вы чувствовали себя уверенно, прежде чем приступить к работе.

Помните, всегда лучше перестраховаться, чем сожалеть! Если вы не уверены, мы рекомендуем перед началом проконсультироваться с профессиональным электриком.

6 шагов к подключению розетки

1) Будьте в безопасности

Безопасность превыше всего! Прежде чем приступить к подключению розеток, обязательно отключите все электричество в комнате, щелкнув соответствующий выключатель в блоке выключателя. Не уверены, что вы нажали правильный переключатель? Используйте тестер напряжения для проверки других розеток в комнате.

Если вы устанавливаете новую розетку, вам нужно будет поднести искатель стоек к стене, где вы хотите установить новую розетку. Вы можете разместить новую розетку в любом месте между двумя шпильками.

Возьмите новую электрическую коробку и обведите ее там, где на стене должна быть розетка. Затем вы можете вырезать эту форму с помощью пилы для гипсокартона.

2) Подготовка и прокладка кабелей

Следующим шагом является подготовка и прокладка кабелей через заднюю и боковые стороны распределительной коробки. В общем, вы хотите, чтобы через коробку проходило от шести до семи дюймов кабеля. Если ваши провода слишком длинные, мы рекомендуем обрезать их кусачками. Точно так же вам нужно только 6-7 дюймов, чтобы выйти из электрической коробки. Опять же, если есть лишние провода, их можно обрезать.

3) Зачистите провода

После того, как ваши провода были помещены в коробку, пришло время зачистить их. С помощью универсального ножа удалите около 1/2 дюйма пластикового покрытия с внешней стороны провода. Если вы заменяете проводку от старой розетки, убедитесь, что внутренний провод не изношен и не подгорел. Если это так, обрежьте его, пока у вас не будет нового начала.

4) Подсоедините провода

Далее вам необходимо подключить провода через проводной разъем. При этом важно следовать инструкциям производителя, чтобы обеспечить безопасное и эффективное соединение. Это может потребовать дополнительной зачистки проводов.

Соединитель проводов соединяет провода с косичками с проводами заземления. Провода косички обычно представляют собой медную проволоку, которая может быть неизолированной или иметь зеленое покрытие.

5) Присоедините розетку

Теперь вы можете подключить провода к розетке. С помощью плоскогубцев прикрепите заземляющий провод к заземляющему винту (это будет зеленый винт), белый нейтральный провод к серебряному винту и черный провод к золотому винту.

После этого вы сможете привинтить розетку к стене.

6) Установите накладку

Наконец, вы можете привинтить накладку, чтобы придать новой розетке законченный вид!
