Как работать мегаомметром: Измерение сопротивления изоляции мегаомметром

Измерение сопротивления изоляции мегаомметром

Как пользоваться мегаомметром, измерение сопротивления изоляции мегаомметром



Все мегаомметры в каталоге. Мегаомметр прибор для измерения сопротивления изоляции кабеля, изоляцию обмотки двигателя, диэлектрических материалов приборов. Современные мегаомметры позволяют вычеслять сразу коэффициент абсорбции и поляризации. Коэффициент абсорбции показывает степень увлажнения изоляции кабелей, трансформаторов, электродвигателей. Коэффициент поляризации показывает степень старения изоляции. Работа мегаомметра основана на измерении протекающего тока, при подаче стабильного высокого напряжения. У цифровых мегаомметров переключение диапазонов и определение единиц измерения производятся автоматически. Мегаомметры с испытательным напряжение которое создает ШИМ преобразователь не могут измерять сопротивления изоляции обмоток двигателя, цепи с высокой индуктивностью, например промышленный магнит.





При коэффициенте поляризации менее 1 изоляция проводника изношенная необходимо заменить, при значении от 1 до 2 проводник изношенный, но эксплуатация возможна.

При значении более 2 эксплуатация проводника разрешена. Коэффициент абсорбции вычисляется измерением скорости заряда абсорбционной емкости изоляции при приложении испытательного напряжения. Если коэффициент абсорбции меньше 1,3 изоляция считается неудовлетворительной, необходимо сушить изоляцию.



Для работы с мегаомметром необходимо:

1. выбрать испытательное напряжение в настройках прибора, чем больше испытательное напряжение чем больше максимальное значение сопротивления;
2. выбрать время измерения. Из-за нестабильности сопротивления требуется проводить измерения не менее 1 минуты.



Клемму «минус», «GUARD», «0 V» необходимо подключать к тому проводнику, который заземлен. Измерения рекомендуется проводить дважды со сменной полярности испытательного напряжения для получения среднего результата. Полярность испытательного напряжения указана на гнёздах мегаомметра. Результаты измерений может выглядеть как на картинке ниже. Минимальное сопротивления изоляции проводки для бытовой сети 0,5 МОм, а для промышленной сети и производственного оборудования 1 МОм.





Для измерения сопротивления изоляции двухжильного кабеля необходимо клеммы плюс и минус мегаомметра подсоединить к проводникам. Если кабель одножильный тогда клеммы плюс и минус мегаомметра подключают к проводнику и экрану соответственно. При измерении сопротивления более 10 ГОм необходимо использовать экранированный измерительный кабель, экран измерительного кабеля подключается в соответствующее гнездо.



Если изоляция кабеля загрязненная и при больших значения сопротивления изоляции более 10 ГОм, для исключения влияния поверхностных токов утечки необходимо использовать схему подключения с тремя измерительными кабелями. Или экраннированным кабелем как у мегаомметра Е6-32, в комплекте не поставляется. К изоляции одного из проводников необходимо намотать колечко из фольги, обжать крокодилом и подключить крокодил к клемме заземления мегаомметра. При измерении сопротивления изоляции обмотки трансформатора, для исключения влияния поверхностных токов утечки так же необходимо использовать схему подключения с тремя измерительными кабелями.

Клемма заземления в данном случае подключается к сердечнику трансформатора.



Нормы сопротивления изоляции. Измерения необходимо производить при нормальных климатических условиях при температуре 25±10 °С и влажности воздуха не более 80%. Если в кабеле провода без экрана, то сопротивление изоляции измереяется между жилами проводов. Если провода с экраном в виде оплетки или фольги, то тогда сопротивление изоляции измеряется между жилой и экраном. Испытания проводят при отключеных электроустановках.

Электроустановки	Значение сопротивления, не менее	Испытательное напряжение	Указания
до 500 В	более 0,5 Мом	500 В	Сопротивление изоляции должно быть стабильным 1 минуту
500 . .. 1000 В	более 1 Мом	1000 В	Сопротивление изоляции должно быть стабильным 1 минуту



Все мегаомметры в каталоге.

Как правильно пользоваться мегаомметром? — Сам электрик

Неотъемлемой частью и показателем электрической сети является такое понятие, как изоляция. Защитная оболочка провода или кабеля, электрический изолятор воздушной линии, изолятор выводов трансформатора и прочие устройства препятствуют электрическому току контактировать там, где нам не нужно. Изолирующая оболочка обеспечивает защиту от короткого замыкания, возгорания, пробоя на корпус электрического устройства или машины, а также защиту человека от поражения током. Тем не мене изоляция подвержена воздействию внешних факторов, таких как время, солнце, мороз, вода, механический износ, контакт с агрессивной средой.

Чтобы вовремя выявить дефект существует прибор — мегаомметр. Как пользоваться этим прибором, мы расскажем далее, предоставив методику измерения сопротивления изоляции мегаомметром.

• Принцип действия прибора
• Инструкция по эксплуатации
• Видеоуроки

Принцип действия прибора

Мегаомметр генерирует напряжение собственным высоковольтным преобразователем, а миллиамперметр фиксирует ток, в измеряемой цепи. Из школьного курса физики мы знаем закон Ома, и связь между сопротивлением R, которое равно U деленное на I.

В настоящее время распространение получили цифровые измерители приборы, благодаря своей компактности и легкости, но наравне с ними до сих пор ходят стрелочные модели с ручной динамо-машиной. Сейчас мы рассмотрим, как правильно пользоваться мегаомметром старого образца и нового.

Обращаем ваше внимание на то, что некоторые называют прибор для измерения сопротивления изоляции мегомметром. Это не совсем правильное название, т. к. если слово разбить по частям, получится приставка «мега», единица измерения «Ом» и «метр» (с греческого переводится как мера).

Инструкция по эксплуатации

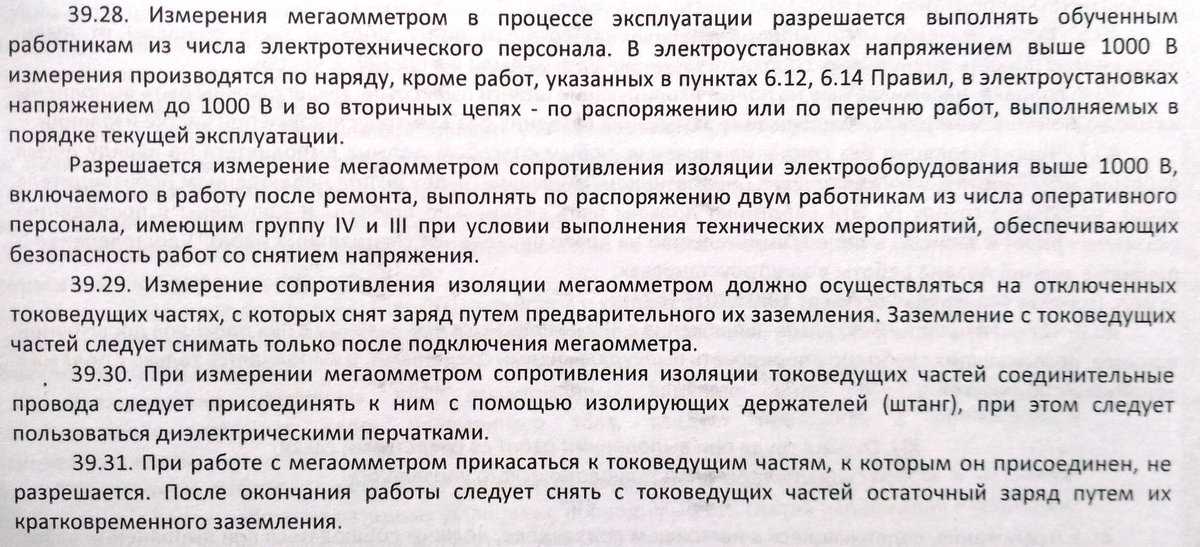

Проверка сопротивления изоляции производится на обесточенном оборудовании или кабельной линии, электропроводке. Помните о том, что устройство генерирует высокое напряжение и при нарушении мер безопасности по использованию мегаомметра возможен электротравматизм, т.к. замер изоляции конденсатора или кабельной линии большой протяженности может стать причиной накопления опасного заряда. Поэтому испытание производится бригадой из двух человек, имеющих представление об опасности электрического тока и получивших допуск по ТБ. Во время испытания объекта, рядом не должны находиться посторонние лица. Помним про высокое напряжение.

Прибор при каждом использовании осматривается на целостность, на отсутствие сколов и поврежденной изоляции на измерительных щупах. Производится пробное тестирование путем испытания с разведенными щупами и замкнутыми.

Если испытания производят механическим устройством, то нужно разместить его на горизонтальной ровной поверхности, чтобы не было погрешности в измерениях. При измерении сопротивления изоляции мегаомметром старого образца нужно вращать ручку генератора с постоянной частотой, примерно 120-140 оборотов в минуту.

Если измерять сопротивление относительно корпуса или земли, задействуют два щупа. Когда производят испытание жил кабеля относительно друг друга, нужно использовать клемму «Э» мегаомметра и экран кабеля чтобы компенсировать токи утечки.

Сопротивление изоляции не имеет постоянного значения и во многом зависит от внешних факторов, поэтому может варьировать во время измерения. Проверку производят минимум 60 секунд, начиная с 15 секунды фиксируют показания.

Для бытовых сетей испытания производятся напряжением 500 вольт. Промышленные сети и устройства испытываются напряжением в диапазоне 1000-2000 вольт. Каким именно пределом измерений пользоваться, нужно узнать в инструкции по эксплуатации. Минимально допустимое значение сопротивления для сетей до 1000 вольт — 0.5 МОм. Для промышленных устройств не меньше — 1МОм.

Что касается самой технологии измерения, использовать мегаомметр нужно по описанной ниже методике. Для примера мы взяли ситуацию с замером изоляции в ЩС (щит силовой). Итак, порядок действий следующий:

1. Выводим людей из проверяемой части электроустановки. Предупреждаем об опасности, вывешиваем предупредительные плакаты.
2. Снимаем напряжение, обесточиваем полностью щит, вводной кабель, принимаем меры от ошибочной подачи напряжения. Вывешиваем плакат — НЕ ВКЛЮЧАТЬ, РАБОТАЮТ ЛЮДИ.
3. Проверяем отсутствие напряжения. Предварительно заземлив выводы испытуемого объекта, устанавливаем измерительные щупы, как показано на схеме подключения мегаомметра, а также снимаем заземление. Данная процедура проводится при каждом новом замере, поскольку близлежащие элементы могут накапливать заряд, вносить погрешность в показания и представлять опасность для жизни. Установка и снятие щупов производится за изолированные ручки в резиновых перчатках. Обращаем ваше внимание на то, что изолирующий слой кабеля перед проверкой сопротивления нужно очистить от пыли и грязи.
4. Проверяем изоляцию вводного кабеля между фазами А-В, В-С, С-А, А-PEN, B-PEN, C-PEN. Результаты заносим в протокол измерений.
5. Отключаем все автоматы, УЗО, отключаем лампы и светильники освещения, отсоединяем нулевые провода от нулевой клеммы.
6. Производим замер каждой линии между фазой и N, фазой и PE, N и PE. Результаты вносим в протокол измерений.
7. В случае обнаружения дефекта разбираем измеряемую часть на составные элементы, ищем неисправность и устраняем.

По окончании испытания переносным заземлением снимаем остаточный заряд с объекта, путем кратковременного замыкания, и самого измерительного прибора, разряжая щупы между собой. Вот по такой инструкции необходимо пользоваться мегаомметром при замерах сопротивления изоляции кабельных и других линий. Чтобы вам было более понятна информация, ниже мы предоставили видео, в которых наглядно демонстрируется порядок измерений при работе с определенными моделями приборов.

Видеоуроки

Первым делом предоставляем к вашему вниманию инструкцию по эксплуатации стрелочного мегаомметра ЭС0202/2-Г:

Работа с моделью старого образца

Еще один популярный стрелочный измеритель, который является аналогом указанной выше модели — м4100. Пользоваться им тоже достаточно просто, в чем можно убедиться, просмотрев данное видео:

Как использовать м4100

Цифровые мегаомметры с дисплеем еще проще в использовании. К примеру, выполнить измерение сопротивления изоляции кабеля современным измерителем UT512 UNI-T можно по такой технологии:

Инструкция по эксплуатации цифровой модели

Ну и последняя инструкция касается еще одного популярного устройства — Е6-32. На видео ниже достаточно подробно показывается, как пользоваться мегаомметром для измерения сопротивления изоляции трансформатора, кабеля и даже металлосвязи:

Применение Е6-32

Вот по такой методике осуществляют измерение сопротивления изоляции мегаомметром. Как вы видите, пользоваться данным прибором не сложно, однако нужно серьезно отнестись к технике безопасности и принять все необходимые меры защиты.

Будет интересно прочитать:

• Как измерить сопротивление тэна тестером
• Как правильно пользоваться мультиметром
• Как проверить работоспособность транзистора

Мегаомметр Принцип работы | Меггер Принцип работы

Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.



Мегаомметр (или мегомметр) — это прибор для измерения очень высоких сопротивлений, таких как сопротивление изоляции электрических кабелей.

Для прохождения измеряемого тока через такие сопротивления требуется источник высокого напряжения. Таким образом, мегомметр представляет собой, по сути, омметр с чувствительным отклоняющим прибором и источником высокого напряжения. Как показано на рисунке (1), напряжение обычно вырабатывается генератором с ручным заводом. Генерируемое напряжение может составлять от 100 В до 2,5 кВ.

Рис.1: Ручной мегомметр

Как и в случае омметра низкого сопротивления, шкала мегомметра показывает бесконечность (∞) при измерении обрыва цепи, ноль при коротком замыкании и половину -шкала, когда неизвестное сопротивление равно стандартному резистору внутри мегомметра. В других точках шкалы отклонение пропорционально отношению неизвестного и эталонного сопротивлений. Диапазон прибора можно изменить, включив в цепь различные номиналы эталонного резистора.

• Вы также можете прочитать: Основы омметра и принцип работы

Мегаомметры с батарейным питанием также доступны, и это, по сути, омметры с очень высоким сопротивлением. Напряжение батареи обычно увеличивается (с помощью электронной схемы) до уровня 1000 В, чтобы произвести измеряемый ток через неизвестное сопротивление. Измерение производится при кратковременном нажатии кнопки питания. Это действие минимизирует ток разрядки батареи.

Приложения Megger | Применение мегомметра

A Мегаомметр также используется для обнаружения повреждения изоляции двигателей и трансформаторов. Это достигается за счет подачи высокого напряжения в обмотки этих электрических компонентов. Подача большого напряжения приведет к обнаружению ослабления изоляции; скорее всего приведет к отказу двигателя или короткому замыканию трансформатора. Напряжения, используемые при проверке изоляции мегомметром, могут находиться в диапазоне от 50 В до 5000 В. Подавая высокое напряжение на обмотки двигателя или трансформатора, вы сможете определить, есть ли повреждение изоляции. Если это так, ток будет течь из обмоток. Утечка тока может привести к замыканию на землю или короткому замыканию обмоток двигателя или трансформатора.

Схема мегомметра

На рис. 3 показана подробная схема мегомметра.

Рис.3: Схема мегомметра

1 и 2: управляющая и отклоняющая катушки

Как правило, они устанавливаются друг к другу под углом 90 градусов и соединяются с генератором параллельно. Полярности таковы, что крутящий момент, развиваемый этими катушками, направлен в противоположную сторону.

3 и 4: Шкала и стрелка

Стрелка привязана к катушкам, и конец стрелки перемещается по измерительной шкале, имеющей диапазон от «нуля» до «бесконечности». Шкала откалибрована в «Омах».

5 и 6: Сопротивление катушки давления и катушки тока

Они обеспечивают защиту от любого повреждения в случае низкого внешнего сопротивления при испытании.

7: Подключение генератора постоянного тока или аккумулятора

В мегомметре с ручным управлением генератор постоянного тока обеспечивает испытательное напряжение, а в мегомметре цифрового типа это делается с помощью аккумулятора или зарядного устройства.

8: Постоянные магниты

Постоянные магниты создают эффект намагничивания, чтобы отклонить указатель.

Как пользоваться мегомметром

1. Изолировать проверяемое оборудование от всех цепей питания
2. Подключить провода к соответствующим клеммам для проверки изоляции компонент

Примечание:  Перед продолжением важно проконсультироваться с производителем о проверке изоляции и номинальных характеристиках электрического компонента. Слишком высокое напряжение может привести к аннулированию гарантии, сокращению срока службы или повреждению тестируемого двигателя или трансформатора.

4. Подсоедините наконечники измерительных проводов к тестируемому оборудованию. При наличии напряжения большинство измерителей выдают какое-либо предупреждение.
5. Следуйте инструкциям по эксплуатации оборудования и начните тест.

При проверке между обмотками и заземлением результат должен быть равен нулю. Если между обмотками и заземлением есть некоторое сопротивление, результатом будет замыкание на землю в этой точке, и важно заменить устройство.

При проверке между двумя отдельными обмотками результат должен быть близок к нулю. Если между двумя отдельными обмотками есть какое-то сопротивление, это указывает на то, что в этот момент изоляция разрушается, и важно спланировать замену оборудования.

автор: Ахмед Файзан, M.Sc. (США)

Вы нашли apk для андроида? Вы можете найти новые бесплатные игры и приложения для Android.

Как проверить двигатель с помощью мегомметра?

R Jagan Mohan Rao

Измерители изоляции или мегомметры — это приборы, используемые для измерения электрической изоляции в условиях высокого напряжения. Название этого прибора, мегомметр, происходит от измерения изоляции кабелей, трансформаторов, изоляторов и т. д., выраженного в мегаомах (МОм).

Мегаомметр или мегомметр — это измерительный прибор для анализа высоких электрических сопротивлений.

Цель измерения сопротивления изоляции

Измерение сопротивления обмоток двигателя позволяет выявить износ, вызванный погодными условиями, коррозией, грязью, влагой и чрезмерной вибрацией до того, как двигатель выйдет из строя.

Существуют очень четкие ограничения возможности только испытания сопротивления изоляции для оценки эксплуатационного состояния электродвигателя. Следует позаботиться об одной вещи: между системой изоляции и кожухом машины должен быть свободный проход.

Как проверить двигатель с помощью мегомметра?

Для проведения этих измерений необходимо выполнить следующее:

Отключить двигатель от источника питания и подключить мегомметр между обмотками.

Установите безопасную рабочую зону, чтобы не допустить посторонних лиц к мегомметру, так как он будет подавать высокое напряжение. Неправильное использование мегомметра может привести к повреждению частей оборудования и травмам пользователей.

С помощью стандартного мультиметра проверьте межфазное сопротивление на всех трех фазах.

1. Все показания должны быть примерно одинаковыми и варьироваться в зависимости от размера и типа двигателя.

2. Если измеритель обнаруживает полное короткое замыкание (0 Ом) или перегрузку (OL), двигатель может быть неисправен.

Для измерения высокого сопротивления подайте высокое напряжение (в два раза превышающее рабочее напряжение). Например, для двигателя на 480 В подайте 1000 В.

Выполните показания в мегаомах.

Для двигателя номиналом 240-480 В стоит отметить, что разные фирмы имеют разные минимальные допуски сопротивления изоляции в используемом оборудовании, в пределах от 1 до 10 МОм. Сопротивление изоляции в новом оборудовании должно быть значительно выше, от 100 до 200 МОм.

Поскольку прочность изоляции зависит от температуры и влажности, вам может потребоваться выполнить несколько измерений сопротивления в течение некоторого времени, чтобы получить стабильный результат.

• Подсоедините один провод мегомметра к клемме или проводу заземления, а другой — к одному из фазных проводов или клемм.
• Пресс-тест на мегомметре.
• Очень высокое значение сопротивления (более 10 МОм) указывает на хорошую изоляцию двигателя.
• При необходимости рекомендуется обращаться к руководству пользователя производителя двигателя.
• Повторите шаги с двумя другими фазами.

Профилактическое обслуживание

Периодическое измерение сопротивления изоляции покажет состояние двигателей и необходимость их замены или модернизации.
