Как работать с мультиметром

Мультиметр — очень удобный и функциональный прибор. Главное знать его принцип работы и устройство систем измерения. Научиться пользоваться мультиметром стоит не только тем, кто постоянно сталкивается с электронными системами и электроцепями. Такое знание пригодится для новичков, любому мужчине, ведь этот достаточно сложный прибор может работать как прозвонка и делать множество других простых вещей.

Содержание

• 1 Общая информация о функциях мультиметра
• 2 Как расшифровываются обозначения на мультиметре
• 3 Как правильно подключить щупы
• 4 Как измерить напряжение, ток, сопротивление
  • 4.1 Определение значения напряжения
  • 4.2 Определение значения силы тока
  • 4.3 Определение значения сопротивления
• 5 Проверка радиодеталей
  • 5.1 Тестирование диодов
  • 5.2 Тестирование транзисторов
  • 5.3 Определение емкости конденсаторов
• 6 В качестве заключения

Общая информация о функциях мультиметра

Стоит понимать, что функции мультиметра могут быть как угодно обширны. Данный класс прибора по мере роста опыта его использования выбирают для решения задач необходимого уровня сложности.

Однако есть типовой набор функций, который имеет любое устройство.

1. Определение значения напряжения постоянной и переменной сети. У моделей отдельных классов может быть разный допустимый предел.
2. Определение значения токов в постоянной и переменной сети. Использование этой функции предполагает специальную методику подключения устройства.
3. Проверка диодов и целостности цепи. В простонародье называется режим прозвонки.
4. Определение значения сопротивления детали или участка цепи.

Сегодня в продаже можно найти как аналоговые стрелочные, так и цифровые модели, оснащенные дисплеем. Каким именно пользоваться мультиметром, решает его будущий владелец. С одной стороны,

цифровое устройство сразу показывает на дисплее понятное значение, и при изменении диапазона меняется только погрешность результата. Но приходится помнить о том, что нужно зарядить мультиметр, особенно, если он оснащен аккумулятором.

Аналоговое решение имеет свои преимущества. Стрелочный мультиметр показывает постоянную, фиксированную погрешность. Если диапазон типовых значений тока или напряжения известен, можно мгновенно визуально, по положению стрелки, оценивать режимы работы оборудования или параметры сети. Шкала прибора обычно имеет цветовое зонирование. Кроме этого, не надо думать о заряде батарей. Достаточно включить мультиметр и приступить к измерениям.

Однако практика показывает, что цифровые модели уверенно завоевывают популярность у потребителей. Поэтому далее речь будет идти именно о таком классе мультиметров.

Как расшифровываются обозначения на мультиметре

Цифровой прибор обычно имеет круговой переключатель режимов. Он не только задает пределы измерений, но и меняет функционал аппарата. Использование устройства станет простым и понятным, если научиться уверенно читать обозначения на мультиметре. Они бывают различны, и их количество зависит от сложности самого устройства.

DCV и ACV на мультиметре означают измерение напряжения постоянного и переменного тока соответственно. Зоны с такой символьной идентификацией расположены почти всегда рядом, так как данные функции являются самыми используемыми. Аналогично, обозначения DCA и ACA означают измерение силы постоянного и переменного тока соответственно. У прибора бывают и другие зоны переключения регулятора.

1. Сопротивление обозначается греческой буквой Омега. Для этой функции у прибора может быть зона для задания пределов или единичная позиция, если он умеет автоматически настраиваться на параметры измеряемого объекта.
2. HFE на мультиметре обозначает зону, предназначенную для тестирования транзисторов. Это может быть линейка из отверстий для вставки ножек или более удобный круговой элемент.
3. Функция VFC предназначена для измерений по постоянному току. Она присутствует в устройствах среднего класса и обычно назначается на кнопку. Ее нажатие включает фильтр низких частот. Он отсекает колебания напряжения, позволяя проводить измерения более точно.
4. Знак аккумулятора обозначает, что прибор умеет тестировать батареи. Как именно работать с мультиметром в этом режиме, стоит посмотреть в инструкции по его эксплуатации. У отдельных моделей различается перечень типов аккумуляторов, а также набор измеряемых параметров.

У современных мультиметров есть еще множество специализированных функций. Например, определение среднего квадратичного значения по серии тестов. Даже недорогие модели умеют определять частоту. Для этого обычно, в режиме тестирования напряжения, нажимается кнопка HOLD, не отсоединяя щупы от контрольных точек.

Есть и приятные полезности для домашнего мастера. Например, функция NCV (Non Contact Voltage) позволяет найти провод, по которому течет фаза, прямо в стене под штукатуркой.

Важно! Следует сказать, что такое бесконтактное измерение не отличается точностью. Стоит поменять расстояние от щупа до стены или изменить положение руки, как поиск приходится начинать заново.

Как правильно подключить щупы

Правильно подключить мультиметр необходимо по нескольким причинам. Во-первых, это позволяет получать верные результаты измерений. Во-вторых, каждое тестирование должно производиться по определенным правилам. Наконец, это позволит не сжечь измерительные контуры самого мультиметра.

Сперва нужно внимательно посмотреть на прибор. У него на панели есть три гнезда для щупов. Черный всегда вставляется в гнездо соответствующего цвета, а красный варьируется в зависимости от цели применения устройства.

Рядом с одним гнездом нанесено обозначение переменного и постоянного тока на мультиметре. Найти его можно по группе надписей. Обычно указывается предельный ток, до 200-300 мА, напряжение переменной сети VAC и постоянной VDC. Воткнув щуп в это гнездо, можно начинать любые бытовые изменения. Контуры прибора выдержат воздействие в широких пределах. Все, что останется делать пользователю, выбирать диапазоны для снижения погрешности измерений.

Подключение щупов к черному и верхнему (третьему) гнезду предназначено для работы с большими значениями одного из параметров. Например, токами до 10А и выше по постоянному току. Если включить щуп в это гнездо и мерить в обычных бытовых условиях, погрешности измерений будут просто огромными.

Важно! Есть одно важное правило, позволяющее пользоваться мультиметром без опасности выхода прибора из строя. Если предполагаемое значение измеряемого параметра сети неизвестно, перед касанием щупами контрольных точек нужно установить максимально возможный диапазон. Оценив полученные показатели на экране, его безопасно снижают для увеличения точности измерения.

Другие правила касаются физики процессов в электрических цепях, а также особенностей работы контрольных схем мультиметра. О них удобнее рассказать на примерах определения тех или иных параметров.

Как измерить напряжение, ток, сопротивление

Напряжение сети, ток в цепи, сопротивление отдельных элементов или контуров электрических схем проводится согласно закону Ома для участка цепи. Тем, кто их забыл, рекомендуется обновить в памяти школьный курс физики. Без этого получать правильные данные и сохранить работоспособность прибора будет весьма сложно.

Определение значения напряжения

Мерить напряжение на участке цепи или отдельном элементе проще всего.

1. Сначала подключают щупы в гнезда, соответствующие предполагаемым значениям измеряемого параметра.
2. Переключают мультиметр на использование режима, соответствующего характеру тока (переменный или постоянный).
3. Прикладывают щупы к контрольным точкам. Это могут быть ножки электронного компонента или отдельные точки в общей схеме.

Согласно закону Ома для участка цепи, на параллельно включенных элементах падает равное напряжение. Именно на этом принципе основана работа контрольных схем мультиметра. Так как неверное подключение прибора являет собой достаточно сложный процесс, обычно с измерением напряжения пользователи справляются с максимальной уверенностью.

Определение значения силы тока

Силу тока измеряют последовательным включением. При этом сопротивление контрольного элемента внутри устройства крайне мало для снижения влияния на параметры исследуемой сети. Согласно закону Ома, по всем последовательно соединенным участкам цепи течет одинаковый ток.

Важно! Просто прислонить щупы к контрольным точкам нельзя. В режиме определения силы тока такое действие если не уничтожит измеритель, то сделает его непригодным для дальнейших тестов того же типа.

Прибор нужно включать последовательно. То есть разорвать цепь и коммутировать его к образовавшимся контрольным точкам. Например, отпаять провод питания. Один щуп подключается к питающему кабелю, другой — к бывшей точке его коммутации на схеме.

Определение значения сопротивления

При измерении сопротивления на регуляторе необходимо поставить Омы поворотом ручки в нужную зону и прислонить щупы к выводам детали или контрольным точкам схемы.

Важно! При этом критически важно, чтобы цель тестирования не находилась под напряжением. При несоблюдении этого условия контрольные элементы устройства выходят из строя, и прибор становится непригоден для выполнения измерений сопротивления. Рекомендуется также действовать согласно главному правилу, устанавливая максимальный предел перед началом работы и снижая его для уменьшения погрешности.

Данные методики измерений типичны и работают на большинстве классов устройств. Автоматические приборы проще в использовании. Они могут без участия пользователя настраиваться на параметры цели исследования и прощать некоторые ошибки своего владельца. Чтобы знать, на что способна та или иная модель — рекомендуется тщательно изучать инструкцию по ее эксплуатации.

Проверка радиодеталей

Если на корпусе устройства есть гребенка с гнездами или специализированная круговая зона для тестирования транзисторов, с их помощью можно определять емкости конденсаторов, проверять диоды, полупроводниковые управляемые ключи. Для всех исследований такого рода черный щуп устанавливается в черное гнездо, красный — в среднее, с низким допустимым током.

Тестирование диодов

Диод проверяется в режиме прозвонки или определения сопротивления. Щупы прикладываются дважды, в разном направлении проводимости детали. Если в одном положении на экране отображается значение сопротивления, а в другом единица, значит, диод исправен. Некоторый малый показатель в обоих тестах показывает, что деталь пробита. Единица в двух случаях означает, что диод сгорел и непригоден.

Тестирование транзисторов

Для тестирования транзисторов предназначена функция HFE. Сначала по справочнику определяют тип элемента, NPN или PNP, а также физическое размещение его эмиттера, коллектора, базы. Затем устанавливают деталь в соответствующие области кругового элемента с гнездами. Они также имеют символьное обозначение. В показывает точку, куда вставляется база, E — эмиттер, С — коллектор. Если транзистор работоспособен, дисплей покажет его базовый коэффициент усиления.

Определение емкости конденсаторов

Модель, умеющая исследовать конденсаторы, имеет отдельное гнездо, обозначенное Cx и соответствующую зону переключения регулятора. Для начала тестирования нужно установить режим. Согласно основному правилу, выбирают максимально возможный предел. Затем помещают ножки конденсатора в соответствующие гнезда разъема Сх. На экране отображается значение емкости. Последовательно снижая предел, добиваются минимального уровня погрешности данных.

В качестве заключения

Несмотря на всю свою кажущуюся неприхотливость и универсальность, мультиметр является очень сложным и чувствительным прибором. Поэтому пренебрегать чтением инструкции по эксплуатации конкретной модели крайне не рекомендуется. Не стоит игнорировать и главное правило, начинать измерения с максимального диапазона и постепенно его снижать для увеличения точности. Если не пренебрегать стандартными методиками проведения тестов и рекомендациями производителя, мультиметр прослужит своему владельцу долгие годы, не снижая точности.

Как пользоваться мультиметром

Мультиметр – один из тех приборов, который просто обязан быть у каждого домашнего мастера, наряду с рулеткой или линейкой. Возможно многие думают, что это какое-то сложное, узкоспециализированное устройство, необходимое лишь при ремонте электроники, но это не так.

В этой статье я расскажу, какие у мультиметра есть основные функции измерения, что можно с помощью него делать и конечно же как им пользоваться.

Этот материал в первую очередь станет полезен «чайникам», домашним мастерам-любителям, для которых будут востребованы и невероятно полезны некоторые способы именно бытового применения мультиметров, вроде измерения напряжения в розетке, проверки батарейки, поиск короткого замыкания или обрыва и т.д.

В первую очередь вы должны знать – мультиметр позволяет диагностировать неисправности электрооборудования, электросетей, электроматериалов и т.д.

В настоящее время существует большое число разнообразных моделей тестеров, которые, в основном, отличаются количеством функций и точностью измерения. Для того, чтобы правильно пользоваться цифровым мультиметром, давайте рассмотрим, что же он из себя представляет.

При этом, я намеренно не буду описывать возможности профессиональных устройств, ведь для домашнего использования подойдет практически любой, даже самый простой цифровой тестер, который в любом случае сможет измерять напряжение, сопротивление и силу тока в электрических цепях переменного или постоянного тока.

Стандартный цифровой мультиметр выглядит примерно так:

У него есть:

— Экран. На нем отражаются результат

— Колесо выбора режимов, с различными диапазонами измерений. Им выбираются параметры тестирования

— Два щупа – красный и черный. Ими выполняются непосредственно измерения требуемых участков цепи

Давайте более подробно рассмотрим эти основные компоненты, а также режимы работы, способы измерения, всё то, что необходимо знать, чтобы научиться пользоваться цифровым тестером.

Экран мультиметра

У бытовых моделей тестеров экраны монохромные ЖК (жидкокристаллические), чаще всего без подсветки, различаются они по количеству отображаемых символов, наиболее распространены модели с четырьмя разрядами. При этом обычно не все 4 символа могут быть в диапазоне от 0 до 9ки, чаще первая цифра может быть 0 или 1, а вот оставшиеся три могут быть от 0 до 9 каждая.

Чем больше диапазон отображения, тем более точные вы получите показания. Но не следует путать это с погрешностью или точностью измерения приборов, тестер с отображаемыми 5тью разрядами и 4мя, могут одинаково точно выполнять замеры, но вот у первого вы сможете увидеть больше цифр значения, например, после запятой, когда как устройство с четырьмя разрядами, крайнюю цифру не покажет, округлив её значение.

На дисплее так же может отображаться различная дополнительная информация, вроде заряда батареи, выбранного режима измерения и т.д. кроме этого обязательно показывается знак минус, если значение отрицательное.



Колесо выбора режимов работы тестера

Для того, чтобы указать на цифровом тестере функцию, которой вы хотите воспользоваться – существует колесо управления, поворачивая которое, вы выбираете нужный режим и предел измерений.

Чаще всего у стандартного тестера существуют следующие функции измерения:

V=  Измерение напряжения постоянного тока

V~  Измерение напряжения переменного тока (жми чтобы узнать как измерить напряжение в розетке или определить фазу мультиметром)

A=  Измерения постоянного тока (Узнай, можно ли измерить ток в розетке и как это сделать правильно)

Ω  Измерение сопротивления

-hFE  Проверка транзисторов

o))) Прозвонка электрических цепей (жми на ссылку, узнай больше об этом режиме, как его включать и многое другое)

OFF  Выключение прибора

Вместо значков переменного «~» и постоянного «=» тока, может так же применяться аббревиатура AC и DC, что означает буквально следующее:

AC — Alternating Current – переменный ток

DC — Direct Current – постоянный ток

И измерение, допустим, постоянного напряжения, в этом случае записывается как, DCV или VDC.

Многие из этих режимов, имеют несколько пределов измерения — диапазонов, которые обычно сгруппированы на панели прибора и соответствующим образом промаркированы, чтобы вы не ошиблись к какой функции они относятся.

Пределы нужны, в том числе, потому, что тестером, в разных областях, требуется измерять совершенно разные величины, где-то показания измеряются сотнями тысяч единиц, а в каких-то сферах измеряются лишь десятые доли.

Чтобы отобразить на экране мультиметра показания для каждого случая, необходимо отржение как минимум 6-7 разрядов (именно столько цифр требуется для того, чтоб показать, миллион Ом – 1 МегаОм), а как вы помните у нас для отображения доступно только 3-4 символа.

Поэтому, когда вы измеряете, сопротивление, которое должно быть 10 Ом, а у вас выставлен на тестере диапазон 2 Мом (МегаОм), то на экране вы увидите лишь нули, а вот искомую величину экран отразит при выборе диапазона 20 кОм.

Различные пределы измерения обозначаются соответствующими единицами этой величины, для удобства сокращения к ним добавляются общеизвестные приставки: микро, мили, кило, мега. Ниже приведены значения этих приставок:

— μ микро n/1 000 000

— m мили n/1 000

— k кило n*1 000

— M мега n*1 000 000

, где n-основная единица измерения.

Так, например, 2 милиАмпер = 2/1000 = 0,002 Ампер.

Проводя измерения, не зная какой результат будет получен, всегда начинайте с самого большого показателя диапазона!

Например, измеряя напряжение в сети переменного тока, сперва выставляйте показатель регулятора на 600 Вольт и лишь затем понижайте его.

Разъемы для подключения и щупы мультиметра



Обычно, даже бытовые мультиметры имеют съемные щупы разного цвета — один черный другой красный, а кроме того два или три разъема для их подключения на панели прибора.

Разъемы цифрового тестера, как в нашем случае, маркируются следующим образом:

10ADC – разъем используется только для измерения постоянного тока в диапазоне до 10 А. В него подключается красный щуп, когда требуется измерить силу тока

COM (common общий) – общий разъем, при различных режимах измерения так же может быть минусовым или заземленным. В него подключается черный щуп

VΩmA – разъем для основных измерений — сопротивления, напряжения или тока (кроме высоких токов более 10А) В него подключается красный щуп

Наиболее часто пользуются именно общим и VΩmA разъемами, ими делаются основные измерения.

Когда будете пользоваться цифровым мультиметром, проводя измерения, не бойтесь перепутать местами щупы, или приложить черный к плюсовой клемме, если вы перепутаете полюсы измерения, мультиметр не сгорит, а лишь укажет на это знаком «-» на экране, так кстати определяется фаза и ноль у переменного тока и плюс с минусом у источников постоянного тока.

Как измерять мультиметром

Существует три основных способа измерений мультиметром, каждый применяется для разных режимов:

Подключение щупов последовательно, в разрыв электрической сети, так измеряется сила тока.

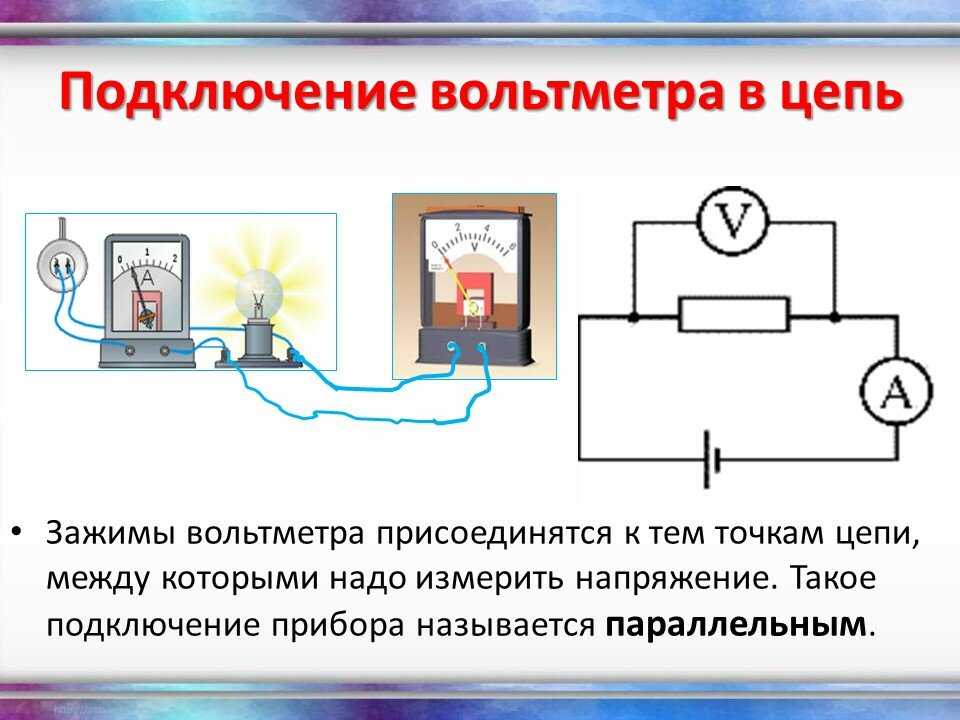

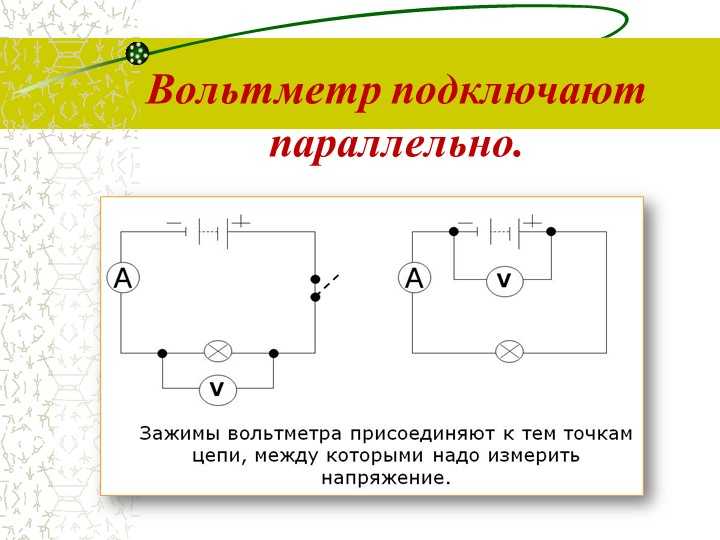

Подключение щупов параллельно электрической сети, так измеряется напряжение.

Подключение щупов к полюсам исследуемого объекта, так измеряется сопротивление и делается прозвонка.

Один из вариантов последовательного подключения, разница лишь в том, что источником питания для получения показаний является сам мультиметр, а проверяется так обесточенный элемент.

Теперь, когда вы имеете общее представление о том какие есть режимы работы и пределы измерений, а главное, как пользоваться мультиметром для измерения основных величин, предлагаю закрепить эти знания и приступить к замерам. Вы удивитесь, как много реально полезной информации можно получить тестером в быту.

В следующей статье, я расскажу, как прозвонить провода, как проверить батарейку, узнать напряжение сети и многое-многое другое, а пока вступайте в нашу группу вконтакте, следите за выходом новых материалов!

Как использовать мультиметр или вольтметр для электрических испытаний

Как использовать мультиметр или вольтметр для электрических испытаний

Фото: Андрей Попов / Getty Images навыки

Получите предложения от 3-х профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Нужно проверить срок службы батареи или диагностировать проблему с проводкой в ​​розетке в вашем доме? Изучение того, как использовать мультиметр-тестер, может помочь вам решить эти проблемы, поэтому его полезно иметь в своем наборе инструментов. Вы можете использовать мультиметр для устранения многих типов проблем, поэтому используйте это руководство, чтобы узнать, как использовать мультиметр в различных сценариях самостоятельной работы.

Мультиметр и вольтметр: в чем разница?

Ломаете голову над разницей между мультиметром и вольтметром? Мультиметр и вольтметр — это разные электроизмерительные приборы, имеющие одну общую черту: каждый из них измеряет потенциальное напряжение. Разница между инструментами заключается в том, что напряжение является единственным измерением, которое может определить вольтметр.

Как следует из названия, мультиметр может выполнять несколько измерений. Мультиметры могут измерять ток и сопротивление в дополнение к напряжению. Дополнительные функциональные возможности мультиметра делают его любимым инструментом электрика.

Что такое мультиметр?

Мультиметр, иногда называемый вольтомметром, представляет собой универсальный инструмент, который домовладельцы всегда должны иметь под рукой и который измеряет различные единицы электричества — напряжение (переменного и постоянного тока), силу тока и сопротивление.

• Напряжение: Измеряемый в вольтах, переменный ток (AC) и постоянный ток (DC) — это две формы напряжения, которые может измерять мультиметр. Переменный ток — это поток электрического тока, который меняет направление, обычно встречающийся в электропроводке по всему дому. Постоянный ток — это поток электрического заряда в одном направлении, обычно используемый в батареях, транспортных средствах и другой электронике.

• Ток: Ток измеряется в амперах или амперах, и мультиметр проверяет силу тока, чтобы определить количество электричества, протекающего через цепь. Важной мерой безопасности является проверка величины тока, когда вы выполняете электрический проект, например, подключение выключателя света , чтобы полностью отключить электричество.

• Сопротивление: Измерение сопротивления определяет противоположный поток электричества, используя Ом в качестве единицы измерения. Резисторы чаще всего используются в бытовых приборах и электрических устройствах.

• Целостность: Проверка непрерывности измеряет полную цепь тока. Все цепи нуждаются в непрерывном пути для прохождения электричества. Например, если устройство выходит из строя, это может быть связано с разомкнутой цепью, что означает отсутствие непрерывности. Замена компонента может исправить устройство, позволяя ему снова работать правильно.

Существуют цифровые мультиметры и аналоговые мультиметры, которые выполняют одну и ту же функцию, но имеют разные дисплеи. Цифровой мультиметр оснащен ЖК-дисплеем, тогда как аналоговый мультиметр имеет стрелку, которая перемещается по числовой шкале.

Устройство мультиметра

Фото: krisanapong detraphiphat / Getty Images

Давайте рассмотрим различные части мультиметра. Помните, что функции могут отличаться от модели к модели, поэтому ваш мультиметр может не иметь тех же функций, что и перечисленные.

• Дисплей: Дисплей представляет собой ЖК-экран (цифровой) или шкалу (аналоговый), отображающие показания электрических измерений.

• Ручка или кнопка выбора: Это ручка или кнопка, которая позволяет переключаться между различными единицами измерения. Вот некоторые из сокращений, которые вы можете увидеть на мультиметре:

  • В переменного тока (V с волнистой линией над ним)

  • В постоянного тока (V с тремя дефисами и прямой линией сверху)

  • Сопротивление (Ом или ω)

  • AMPS (A)

  • MILIAMP (MA)

  • Непрерывность (символ диода или символ звуковой волны)

• 9003 Кнопка удержания используется для отслеживания определенного показания, поэтому вам не нужно записывать его, чтобы позже вспомнить измерение.

• Тестовые щупы: На мультиметре два щупа (также называемые тестовыми щупами) вставляются в порты штекером типа «банан» для проверки электрических компонентов. На другом конце зонда находится металлический наконечник, иногда называемый терминалом. Красный щуп проверяет наличие тока под напряжением, а черный щуп проверяет клеммы заземления или нейтрали.

• Порты: Большинство мультиметров имеют два или три порта для подключения проводов. Все мультиметры будут иметь черный общий порт, помеченный как COM для общего. Здесь подключается черный щуп. Порт мАОм — это порт, к которому подключается красный щуп, и он используется для проверки большинства электрических измерений, таких как напряжение, сопротивление и ток. Порт mAVΩ также может быть помечен как VΩ или V. Ваш мультиметр также может иметь красный порт 10A, но он используется реже, чем порт mAVΩ, и обычно измеряет большие токи (до 10 ампер).

Что такое вольтметр?

Вольтметр измеряет напряжение переменного или постоянного электрического тока. В отличие от мультиметра, измерение напряжения является единственной функцией вольтметра. Напряжение – это разность потенциалов между двумя точками в цепи. Измерение напряжения с помощью вольтметра может помочь выявить проблемы с проводкой или определить, разряжена ли батарея.

Меры предосторожности при использовании вольтметра или мультиметра

Теперь, когда вы понимаете основные способы использования и компоненты мультиметра, важно принимать адекватные меры безопасности при выполнении электромонтажных работ.

• Осмотрите мультиметр на наличие любых признаков повреждения, таких как трещины, вмятины или утечки, чтобы обеспечить безопасные и точные показания.

• Носите изолирующие перчатки и резиновую обувь для дополнительной защиты при проведении электрических испытаний.

• Не проверяйте поврежденные или изношенные провода.

• Проводите электрические испытания только в сухих условиях.

• Никогда не прикасайтесь руками к металлическим наконечникам щупов.

• Убедитесь, что щупы мультиметра работают правильно, замкнув провода. Установите мультиметр в положение сопротивления (Ом или Ом), затем подключите щупы к порту (подсоедините черный щуп к COM или общему порту, а красный щуп к красному порту мАОм). Соедините кончики щупа (старайтесь не касаться кончиков руками) и убедитесь, что показание составляет 0,5 Ом или меньше. Если показание превышает 0,5 Ом, датчики необходимо заменить.

• Всегда держите мультиметр в футляре, когда он не используется.

Домашнее электрическое тестирование с помощью вольтметра и мультиметра

Следуйте этому руководству, чтобы узнать, как использовать мультиметр для измерения переменного или постоянного напряжения, сопротивления и непрерывности.

Измерение напряжения переменного тока с помощью мультиметра

Фото: wattanaphob / Getty Images

Измерение напряжения переменного тока является одним из наиболее распространенных применений мультиметра, и он может считывать показания стандартной трехконтактной настенной розетки для выявления любых потенциальных проблем с проводкой.

1. Чтобы измерить напряжение переменного тока, поверните ручку выбора на значение напряжения переменного тока (обычно обозначается как V~, VAC или ACV), начиная с более высокого диапазона и уменьшая его по мере продвижения.

2. Если вы проверяете розетку, начните с отключения питания вилки от автоматического выключателя.

3. Затем подключите черный щуп к общему разъему, а красный щуп подключите к порту напряжения переменного тока на мультиметре.

4. Определите розетку, которую вы тестируете, и найдите широкую и узкую прорезь. В поляризованной вилке более широкий штырь является нейтральным, а более тонкий штырь — токоведущим или горячим штырем.

5. Подсоедините черный щуп (или отрицательную клемму) к нейтральному контакту, а красный щуп (или положительную клемму) к горячему контакту.

6. Проверьте показания на дисплее мультиметра. Измерение должно показывать около 120 вольт, а если нет, то, вероятно, проблема с проводкой.

7. После получения показаний сначала снимите красный щуп, а затем черный щуп.

8. Отсоедините тестовые щупы от портов мультиметра в том же порядке — сначала красный, затем черный.

Измерение напряжения постоянного тока с помощью мультиметра

Фото: Tamer ALKIS / Getty Images

Измерение напряжения постоянного тока можно использовать для считывания показаний аккумуляторов, в том числе автомобильных. Помните, что если вы тестируете автомобильный аккумулятор, включите фары на две минуты, затем выключите их, чтобы разрядить аккумулятор настолько, чтобы определить, достаточно ли осталось напряжения для эффективного питания автомобиля.

1. Отключите аккумулятор от источника питания.

2. Переключите ручку выбора на настройку напряжения постоянного тока (обычно обозначается как V–, V—, VDC или DCV) при ожидаемом измерении на мультиметре, которое можно определить, взглянув на этикетку производителя. Например, батарея AA или AAA будет иметь индикатор напряжения сбоку от этикетки, показывающий 1,5 В.

3. Прикоснитесь черным щупом к отрицательному полюсу батареи, а красным щупом – к положительному.

4. Считайте показания на дисплее.

5. Сначала снимите красный щуп, затем черный с аккумулятора. Затем снимите разъемы с мультиметра в том же порядке — красный, затем черный.

Измерение сопротивления с помощью мультиметра

Фото: Hirurg / Getty Images

Измерение сопротивления позволяет проверить сопротивление электрического компонента и определить необходимость ремонта.

1. Отключите устройство или его компонент от любого источника электроэнергии, например, электрических цепей, вилок или аккумуляторов, чтобы не было протекания тока.

2. Проверьте значение сопротивления резистора в соответствии с рекомендациями производителя или на этикетке компонента.

3. Переключите ручку выбора на значение в омах (Ом) при ожидаемом уровне сопротивления на шкале.

4. Вставьте черный щуп в разъем COM, а красный щуп в порт мАОм.

5. Прикоснитесь красной и черной клеммами к сторонам тестируемого компонента. Важно отметить, что положительные и отрицательные значения не имеют значения, когда вы тестируете сопротивление.

6. Считайте показания на дисплее. Помните, что измерительные щупы имеют сопротивление около 2 Ом, поэтому вы можете вычесть два из показаний, чтобы определить окончательное измерение.

7. Если показания мультиметра соответствуют рекомендуемому значению сопротивления, резистор исправен. В противном случае вам необходимо заменить его.

Проверка целостности цепи с помощью мультиметра

В зависимости от мультиметра может существовать настройка целостности цепи. Проверка непрерывности позволяет определить, есть ли полный путь прохождения тока в переключателе, электрическом соединении, предохранителе или проводнике. Кроме того, вы можете использовать проверку непрерывности, чтобы определить, исправен ли шнур питания.

1. Установите ручку выбора в положение непрерывности.

2. Подключите черный щуп к COM-порту, а красный щуп к порту мАОм.

3. Соедините кончики красной и черной клемм и найдите на дисплее число, равное нулю или близкое к нулю. Это чтение указывает на наличие преемственности.

4. Поместите одну клемму на одну сторону тестируемого электрического компонента, а другую клемму — на другой конец компонента. Если число равно нулю или близко к нулю, существует непрерывность.

5. Если непрерывности нет, мультиметр отобразит «OL» или «разомкнутый контур». Это показание указывает на то, что вам необходимо заменить этот компонент.

Проверка напряжения с помощью вольтметра

Вольтметр измеряет разность потенциалов между двумя точками цепи для определения напряжения. Этот метод может быть полезен при диагностике проблемы с электрической розеткой или проверке аккумулятора.

1. Выберите DC или AC на ручке вольтметра. Выберите постоянный ток, если вы тестируете небольшую электронику или батареи, и переменный ток, если вы проверяете электрические розетки. Если ваш вольтметр явно не показывает выбор постоянного или переменного тока, постоянный ток может быть представлен прямой линией, а переменный ток — волнистой линией.

2. Поверните ручку вольтметра до диапазона напряжения, который на одну настройку выше, чем напряжение, которое вы хотите измерить, чтобы выбрать верхний предел измерения. Чтобы определить это значение, проверьте этикетку на электронном блоке. Например, стандартные бытовые розетки на 120 вольт, поэтому установите вольтметр на 200 вольт.

3. Возьмите черный и красный щупы, также называемые иглами, на вольтметре и включите вольтметр. Соедините концы черного и красного щупов вместе. Вольтметр должен показывать ноль. Если это не так, ваш вольтметр не работает должным образом, и вы должны отремонтировать или заменить его.

4. При включенном вольтметре подсоедините красный щуп к положительному выводу аккумулятора, устройства или розетки, а черный щуп к отрицательному. Положительный и отрицательный полюсы батареи отмечены символами «+» и «-». При измерении напряжения в розетке не имеет значения, какой щуп вы поместите в каждое прямоугольное отверстие розетки (избегайте круглого отверстия заземления).

5. Установив щупы, прочтите число, отображаемое на вольтметре — это ваше показание напряжения.

Советы по правильному считыванию показаний вольтметра

Показания вольтметра могут быть непростыми, особенно если это аналоговое устройство. Вот несколько способов убедиться, что вы получаете хорошие показания:

• Выбирайте цифровой вольтметр для ремонта электроники и бытовой техники, так как он отображает напряжение на ЖК-экране для удобства чтения.

• Убедитесь, что вы используете соответствующие единицы измерения, а вольтметр правильно настроен для того, что вы измеряете.

• Если показания приближаются к нулю, отрегулируйте множитель и максимальное значение, чтобы стрелка находилась в пределах диапазона.

• Если ваша стрелка прыгает вверх по шкале, вам, вероятно, нужен более высокий диапазон.

• Прочтите соответствующее число на шкале вольт, которую вы выбрали с помощью циферблата. Если вы используете шкалу, которая не является точным соответствием, разделите на напряжение и умножьте на сопротивление, чтобы получить ответ.

• Оцените значение, если стрелка окажется между двумя числами.

• Если вы видите «OL», «OVER» или «OVERLOAD» на цифровом вольтметре, установите прибор на более высокий диапазон.

• Плотно прижмите кончики датчиков к контакту и не касайтесь их пальцами (ваше тело может повлиять на показания и, что еще хуже, вас может ударить током).

• Выбирайте вольтметр с подставкой, чтобы его можно было поставить на ровную поверхность или повесить на стену.

• Очистите металлические зонды от окислов и заострите кончики наждачной бумагой или мелкозернистой наждачной бумагой.

Часто задаваемые вопросы

Мультиметр не измеряет частоту, заряд, индуктивность и другие электрические величины. Вместо этого он измеряет напряжение (переменное и постоянное), ток и сопротивление.

Да, вы можете получить удар током при использовании мультиметра, если:

• Вы коснулись металлического наконечника при проверке тока под напряжением.

• Измерительный прибор не соответствует напряжению.

• Прибор регистрирует переходное напряжение, превышающее установленный вами диапазон.

• Счетчик имеет дефектные детали.

Вы можете предотвратить поражение электрическим током и травмы, правильно используя мультиметр и обслуживая свое устройство.

Если вы не знаете, как пользоваться мультиметром, или вам нужна помощь в вашем проекте, обратитесь к местному электрику , чтобы он выполнил работу.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• 5 Устранение неполадок с электричеством своими руками

  Фрэнк Уэллс из Welles Electric • 15 февраля 2016 г.

• Лучшие решения для гаражного освещения для вашего дома

  Кэролайн Гилберт • 11 ноября 2021 г.

• чтобы заменить их

  Автор Nick P. Cellucci • 28 сентября 2022 г.

Как пользоваться мультиметром

• Тест непрерывности говорит нам, связаны ли две вещи электрически: если что-то непрерывный , электрический ток может свободно течь от одного конца к другому.

• Если непрерывности нет, значит где-то в цепи есть обрыв. Это может указывать на что угодно: от перегоревшего предохранителя или плохой пайки до неправильной разводки цепи.

• Целостность — один из самых полезных тестов для ремонта электроники.

Редактировать

• Для начала убедитесь, что через цепь или компонент, который вы хотите проверить, не проходит ток. Выключите его, отсоедините от розетки и извлеките все батарейки.

• Вставьте черный щуп в порт COM мультиметра.

• org/HowToDirection»>

  Подключите красный щуп к порту ВОммА.

Редактировать

• Включите мультиметр и установите циферблат в режим непрерывности (обозначается значком в виде звуковой волны).

• Не все мультиметры имеют специальный режим непрерывности. Если у вас нет, то все в порядке! Перейти к Шаг 6 для альтернативного способа выполнения проверки непрерывности.

Редактировать

• org/HowToDirection»>

  Мультиметр проверяет непрерывность цепи, посылая небольшой ток через один щуп и проверяя, принимает ли его другой щуп.

• Если щупы соединены непрерывной цепью или напрямую соприкасаются друг с другом, через них протекает испытательный ток. На экране отображается нулевое (или близкое к нулю) значение, а на мультиметре гудка . Преемственность!

• Если тестовый ток не обнаружен, это означает отсутствие непрерывности. На экране отобразится 1 или OL (разомкнутый цикл).

Редактировать

• org/HowToDirection»>

  Чтобы завершить проверку непрерывности, поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

• Как и прежде, если ваша цепь непрерывна, на экране отображается значение, равное нулю (или близкое к нулю), и мультиметр подает звуковой сигнал .

• Если на экране отображается 1 или OL (разомкнутая петля), непрерывность отсутствует, т. е. отсутствует путь для прохождения электрического тока от одного датчика к другому.

• Непрерывность является ненаправленной, то есть не имеет значения, какой щуп куда идет. Но есть исключения — например, если в вашей цепи есть диод. Диод подобен одностороннему клапану для электричества, то есть он показывает непрерывность в одном направлении, но , а не в другом.

Редактировать

• Если ваш мультиметр не имеет специального режима проверки целостности цепи, вы все равно можете выполнить проверку целостности цепи.

• Поверните циферблат на самое низкое значение в режиме сопротивления.

• Сопротивление измеряется в омах, обозначается символом Ω .

Редактировать

• В этом режиме мультиметр посылает небольшой ток через один щуп и измеряет то, что (если есть) получает другой щуп.

• Если щупы соединены непрерывной цепью или напрямую соприкасаются друг с другом, через них протекает испытательный ток. На экране отображается нулевое значение (или близкое к нулю — в данном случае 0,8). Очень низкое сопротивление — это еще один способ сказать, что у нас есть непрерывность.

• org/HowToDirection»>

  Если ток не обнаружен, это означает отсутствие непрерывности. На экране отобразится 1 или OL (разомкнутый цикл).

Редактировать

• Чтобы завершить проверку непрерывности, поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

• Неважно, какой зонд куда идет; непрерывность является ненаправленной.

• Как и прежде, если ваша цепь непрерывна, на экране отображается нулевое значение (или близкое к нулю).

• Если на экране отображается 1 или OL (разомкнутая петля), непрерывность отсутствует, т. е. отсутствует путь для прохождения электрического тока от одного датчика к другому.

Редактировать

• Включите мультиметр и установите циферблат в режим постоянного напряжения (обозначается буквой V с прямой линией или символом ⎓).

• Практически все бытовые электронные устройства работают от постоянного напряжения. Переменное напряжение — то, которое проходит через линии к вашему дому — значительно более опасно и выходит за рамки этого руководства.

• Большинство мультиметров не имеют автоматического выбора диапазона, а это означает, что вам нужно будет установить правильный диапазон для напряжения, которое вы собираетесь измерять.

• Каждая настройка на циферблате указывает максимальное напряжение, которое она может измерить. Так, например, если вы планируете измерять больше 2 вольт, но меньше 20, используйте настройку 20 вольт.

• Если вы не уверены, начните с самого высокого значения.

Редактировать

• Подсоедините красный щуп к положительной клемме, а черный щуп к отрицательной клемме.

• Если ваш диапазон был слишком высоким, вы можете получить не очень точные показания. Здесь мультиметр показывает 9 вольт. Это нормально, но мы можем повернуть циферблат в более низкий диапазон, чтобы получить лучшее чтение.

• Если вы установите слишком низкий диапазон, мультиметр просто покажет 1 или OL, указывая на то, что он перегружен или находится вне диапазона. Это не повредит мультиметру, но нам нужно установить шкалу на более высокий диапазон.

Редактировать

• Для начала убедитесь, что через цепь или компонент, который вы хотите проверить, не проходит ток. Выключите его, отсоедините от розетки и извлеките все батарейки.

• Помните, что вы будете проверять сопротивление всей цепи. Если вы хотите протестировать отдельный компонент, например резистор, проверяйте его сам по себе, а не припаянный!

• org/HowToDirection»>

  Вставьте черный щуп в порт COM мультиметра.

• Вставьте красный щуп в порт ВОммА.

Редактировать

• Включите мультиметр и установите шкалу в режим сопротивления.

• Сопротивление измеряется в омах и обозначается символом Ω .

• Большинство мультиметров не имеют автоматического выбора диапазона, а это означает, что вам нужно будет установить правильный диапазон сопротивления, которое вы собираетесь измерять. Если вы не уверены, начните с самого высокого значения.

Редактировать

• Поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.

• Неважно, какой зонд куда идет; сопротивление ненаправленное.

• Если показания мультиметра близки к нулю, диапазон слишком высок для правильного измерения. Поверните циферблат на более низкую настройку.
