Как рассчитать количество ступенек на лестнице: Формула расчета ступенек для лестницы

Как рассчитать количество ступеней для прямой лестницы

Среди всего существующего многообразия видов и конструкций, прямой одномаршевый вариант лестницы является самым удобным в пользовании, а также наиболее доступным для самостоятельного расчета и монтажа. К сожалению, изготовленная непрофессионалами, прямая лестница очень часто выглядит слишком громоздкой, поэтому к такой конфигурации владельцы домов приходят не сразу. Но не слишком компактной на практике оказывается и традиционная конструкция с двумя маршами и промежуточной площадкой.

В ограниченное по площади пространство проще вписать лестницу поворотного типа или марш с забежными ступенями, но такие схемы значительно уступают прямым в удобстве и безопасности эксплуатации. Именно поэтому вопрос — как рассчитать прямую лестницу? – на тематических интернет форумах является одним их наиболее распространенных — самодеятельные проектировщики хотят убедиться, что одномаршевая конструкция подойдет для высоты и планировки помещений их строящегося дома.

Размеры и количество ступеней – основа расчета лестницы любого типа

Хорошо и правильно, когда вид, место размещения и все основные параметры межэтажной лестницы определены генеральным проектом дома. Но в большинстве случаев к этому вопросу возвращаются в последний момент, когда определиться с конструкцией, изготовить и произвести монтаж лестницы нужно довольно быстро, чтобы не задерживать начало отделочных работ. Первичный расчет размеров прямой лестницы владелец дома может выполнить самостоятельно – вся необходимая для этого информация представлена в справочной литературе и на множестве тематических сайтов.

Все наиболее важные для безопасности и удобства хождения параметры лестниц определены на практике, подтверждены эргономикой и закреплены в профильных стандартах (СНиП 2.08.01/02.89 и ГОСТ 23120-78). Так, предельно допустимое количество ступеней в прямом марше не должно превышать 16-18 единиц — считается, что для детей и людей «в возрасте» подъем по более длинным маршам будет слишком утомительным. Нормированы и размеры ступеней. Оптимальная величина проступи (глубина ступени) составляет 29 см с разрешенным допуском +/-3 см, а рекомендованная высота «подступенка» – 17 см с допустимым недобором – перебором в те же 3 см.

Рассчитать лестницу просто, качественно изготовить сложнее

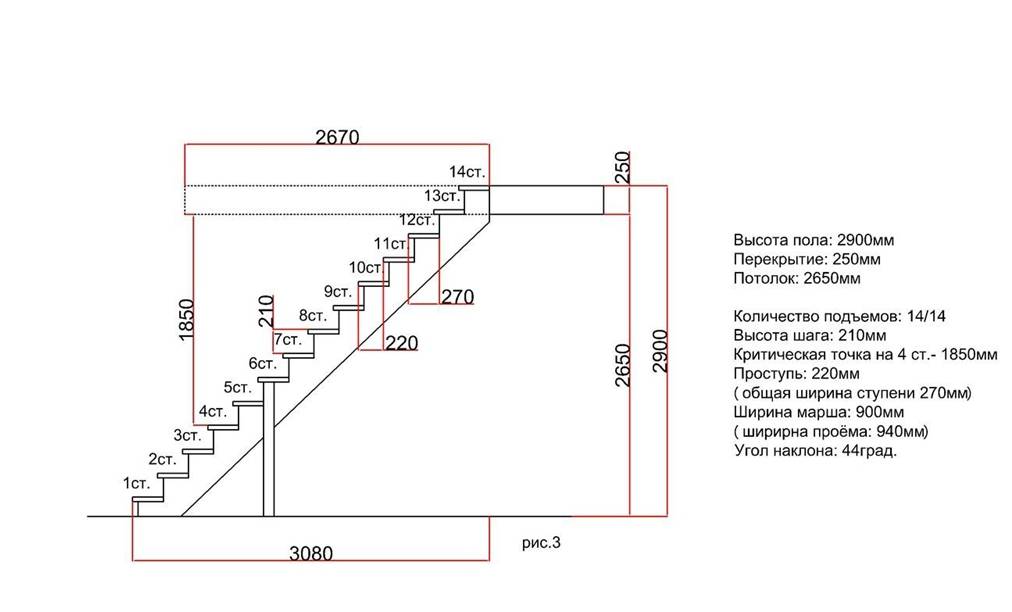

Исходя из рекомендованных стандартами данных, выполнить окончательный расчет размеров ступеней и их общего количества не составит особого труда. Достаточно разделить расстояние между уровнем чистового пола первого и второго этажей на рекомендуемое значение высоты подступенка в 17 см, и округлить результат до ближайшего целого значения. Например, при разнице высот в 3 метра итог деления составит 17,65. То есть владелец дома волен построить прямую лестницу из 17 или 18 ступеней с высотой каждого подступенка соответственно 17,65 или 16,67 см.

Еще проще вычислить длину проекции прямой лестницы на пол первого этажа. Для глубины проступи от минимальных 26 до оптимальных 29 см габаритная длина лестницы из 17 ступеней составит от 4,42 — 4,93 метра. Одну – верхнюю ступень можно не учитывать, т.к. она фактически является полом второго этажа. Таким образом, для монтажа прямой одномаршевой лестницы при уровне пола второго этажа в 3, 0 м понадобится пространство длиной 4,16 метра. Этот результат не окончателен — само собой разумеется, что к лестнице должен быть обеспечен удобный подход.

Данный расчет касается только количества и размеров ступеней, и не учитывает множество других, не менее важных факторов – уклона лестницы, размеров проема в перекрытии, расстояния между ступенями и уровнем потолка, а также вопросов изготовления надежного ограждения и перил. Здесь необходимы знания и мастерство профессионалов. Многолетний опыт коллектива производственной компании «БЛК» в проектировании, изготовлении и монтаже лестниц позволяет рассчитать и реализовать проект любой сложности. Удобная, красивая, современная и надежная лестница от ПК БЛК — это реальность, которая наверняка станет «изюминкой» вашего нового дома. Заказы принимаются!

Таблица размеров «удобных лестниц»

Открыть в полном размере

простые примеры и рекомендации по определению основных параметров

С целью сэкономить средства на монтаже ступеней между перекрытии, можно узнать, как рассчитать ступени для лестницы и произвести самостоятельный монтаж. Особенности расчетов обеспечивают возможность правильной закупки материалов для прямой или поворотной конструкции, а также максимальной эффективности ее использования.

Вычисление размеров лестничной конструкции

Расчет лестницы с забежными ступенями П-образного типа

Содержание

• 1 Расчет лестницы с забежными ступенями П-образного типа
• 2 Нагрузка на ступени
• 3 Высота и ширина изделий
• 4 Угол наклона
• 5 Число проступей
• 6 Графический способ определения размеров
• 7 Нормы расчетов

Проектирование забежных ступенек производится с учетом, что наименьший параметр поступи с узкой стороны составляет 10 см. Нависание проступи над предыдущим элементом марша составляет 5 см. Применение нависания применяется в случае невозможности увеличения ширины проступи. При этом уровень нависания составляет 3 см для изделий из массива и 5 см для ж/б ступенек.

Для того, чтобы максимально точно решить проблему, как рассчитать лестницу с забежными ступенями, по центру марша чертятся отрезки ABC, называемые центральными. Затем на центральном отрезке наносится ширина проступей. Данный процесс осуществляется от вершины округления. Распределение производится таким способом, чтобы центральная линия делила верхнюю ступеньку надвое. Гораздо проще рассчитать ступени лестницы онлайн с помощью специального калькулятора, однако для этого необходимо иметь определенные навыки.

Определение размеров лестничного сооружения

Разобравшись с шириной проступи, можно произвести новые деления, которые нумеруются.

Внимание! Чем больше прямых ступенек получится в результате, удобнее будет конструкция.

Наносится отрезок D и E, проходящая по краям ровных горизонтальных частей ступени. С помощью пунктира выделяют габариты забежной лестницы.

Финишным этапом в решении задачи, как рассчитать количество ступеней на лестнице, выступает нахождение центра отрезка А и соединения с контурами 1 и 2 по линии перемещения.

Нагрузка на ступени

Расчёт несущей способности изделия предусматривает разделение на консольные или однопролётные балки. Их вычисляют с помощью специальных формул. Сооружения, подверженные воздействию динамической нагрузки, характеризуются повышенными требованиями к жёсткости несущей части сооружения: прогиб должен составлять 1/400 пролёта. Нагрузка, воздействующая на марши и площадки, собирается путем суммирования массы сооружений и возможных нагрузок: в зданиях жилого назначения – 300 кг/м².

Расчет данных лестничной установки

Высота и ширина изделий

Решая, как правильно рассчитать ступени лестницы, важно помнить, что при подъеме люди затрачивают вдвое больше энергии, нежели при горизонтальном движении. Лестничная установка обладает удобными и безопасными свойствами, если двойная высота подступенка вместе с проступью равна человеческому шагу. Длина шага ориентирована на средний показатель 60–64 см.

Внимание! Проступь и подъем вычисляется подстановкой данных: 2а+b = 60…64 см.

Можно использовать более простую формулу: а+b = 45 ± 2 см, где а – вертикальная часть, b – горизонтальная.

В вопросе, как рассчитать ступени деревянной лестницы, следует помнить, что глубина ступени должна способствовать опоре стопы, то есть составлять 20 – 32 см. Оптимальным размером выступает высота подступенка в 15 см, а проступь – 30 см.

Соотношение размеров подступенка к высоте этажа

Угол наклона

Разобравшись, как рассчитать высоту ступеней лестницы, можно подобрать оптимальный угол подъёма. Он варьирует в пределах 23 – 37°. Лестнице с крутым уклоном потребуется меньше места для монтажа. Пологая установка занимает больше места. Наклон менее 23° свидетельствует о необходимости монтажа наклонной площадки, если наклон больше 45°, то более разумно будет применение приставной или раскладной установки.

Наклон винтовых сооружений соответствует показателям, варьирующими в диапазоне 25—35°.

Размеры ступенек, регламентируемые нормами

Число проступей

На сайтах ведущих компаний легко определиться, как рассчитать ступени лестницы на калькуляторе. Данный параметр определяется расстоянием между перекрытиями и наклоном сооружения.

Если известно место установки конструкции в плане и высота здания, число ступенек определяется графически.

В масштабе создается марш, соизмеримый с расстоянием между этажами. Он выступает в виде разницы уровней чистого пола перекрытий. Внизу учитывается толщина выравнивающей стяжки, клеевого состава для плитки. В верхней части – паркетное покрытие.

План сооружения

Для того, чтобы правильно решить проблему, как рассчитать количество ступеней деревянной лестницы, необходимо помнить, что стандартный размер перекрытий составляет 280 или 300 см, реже – 270 или 330 см. Это способствует проектированию высоты помещения не менее 240 см. В случае, когда уровень этажа имеет отклонения от норматива и не кратна 3, то расчеты (округление) производятся с точностью до 1 мм. Образование отклонений, набегающих от округления чисел, распределяют на нижнюю фризовую ступеньку, а оставшиеся ступени имеют одинаковые размеры. Можно сделать ниже поверхность верхней площадки, относительно пола.

Пример расчета:

Число ступеней определяется путем подстановкой данных H/ A. То есть проем делится на размер подступенка. К примеру, H= 260, A=15 см, тогда ступенек получится 17,33. Решение проблемы есть:

1. Для ликвидации лишнего участка внизу сооружается фризовая ступенька неправильных размеров, а остальные элементы образуют равные размеры по 170 мм.
2. Возводится подиум или площадка.
3. Распределяется высота по всем ступенькам.

Расчет лестничного шага

Графический способ определения размеров

Данная методика рассчитана на то, чтобы при совершении горизонтального шага в 62 см, можно было легко поднимать ногу на высоту, определяющейся его половиной. То есть 31 см. Если на горизонтальной оси графика отметить заданное количество частей с параметрами по 62 см, а на вертикальной оси – высоте подъема ноги 31 см, то данное построение обеспечит возможность узнать необходимые размеры лестницы, образованной под любым наклоном.

На графике наносится линия наклона и в точках пересечения с сеткой графика проводятся перпендикуляры. Это позволяет получить оптимальные размеры ступеней для предусмотренного уклона марша.

Стандартные ступени

Нормы расчетов

При проектировании лестничной конструкции, важно определить высоту между перекрытиями и обозначить ее буквой Н. Исходя из этого, можно провести основные расчеты

с учетом регламентируемых параметров:

• Оптимальный угол наклона равен 30 – 45 гр. При увеличении параметра, ставятся приставные конструкции.
• Ширина одной ступеньки составляет 30 см.
• Забежные ступени в узкой части возле стойки имеют размер 10 см.
• Промежуток между опорными стойками для поручней в среднем равен 15 см.
• Высота достигает до 1 м. Однако, если в доме живут маленькие дети, можно соорудить дополнительные параллельные поручни.
• Число ступенек в одном марше составляет от 3 до 18. На поворотах или увеличении размера марша до 330 см, сооружаются промежуточные площадки. Забежные ступени размещаются в случае с небольшой площадью, отведенной под ступени.
• В доме с детьми высота проступи составляет 12 см, а промежуток между балясинами 10 см.
• Уровень нагрузки, предполагаемый для лестницы составляет в 180 – 220 кг, а для ограждений – 100 кг.

Стандартные параметры лестничного марша

Ширина маршей:

• 125 см и более – для помещений с повышенной комфортностью.
• 110 см – для сооружений, установленных в специально отведенных комнатах.
• Установка лестницы с шириной ступеней 90 см, оснащается ограждением с обеих сторон или одной стороны. Во втором случае конструкция примыкает к несущей стене.
• Сооружение с параметрами 80 -70 см монтируется в зданиях, не предназначенных для постоянного обитания. Они размещаются в подсобных помещениях и эксплуатируются не интенсивно.
• Винтовые установки составляют размер 110 см, однако, нередко встречаются изделия на 140 см.

Стандартный лестничный марш

Высота прохода:

Расстояние между проступями и потолком равно 190 – 200 см.

При необходимости можно увеличить параметр на 10 см.

Рассчитайте размеры вашей винтовой лестницы

Рассчитайте размеры вашей винтовой лестницы

Загрузка

Титр дю фишье /images/surikaticons/save.svg

Мои файлы

/images/surikaticons/close.svg

/images/surikaticons/add.svg

/images/surikaticons/remove.svg

/images/surikaticons/cube.svg

/images/surikaticons/add.svg

/images/surikaticons/remove.svg

/images/surikaticons/chevron-left.svg

9 0002 /images/surikaticons/chevron-right.svg

/images/surikaticons/scan.svg

/images/surikaticons/refresh.svg

Имя	Толщина ()	Элемент		Минимальная ограничивающая рамка
		Площадь (²)	Объем (³)	Размеры ()	Площадь (²)	Объем (³)

Параметры

Общий тип

ПрямаяПоворотнаяПолуоборотнаяСпиральная

Единицы мммин

мм

в

в

Высота

Форма/изображения/surikaticons/circle. svg/images/surikaticons/square.svg

/images/surikaticons/circle.svg

/images/surikaticons/square.svg

Диаметр

Длина

Ширина

Номер шага

/images/surikaticons/remove.svg /images/surikaticons/add. svg

/images/surikaticons/lock.svg /images/surikaticons/unlock.svg

Направление вращения/images/surikaticons/refresh.svg/images/surikaticons/refresh-alt.svg

/images/surikaticons/refresh.svg

/images/surikaticons/refresh-alt.svg

Столбец Form/images/surikaticons/circle.svg/images/surikaticons/square.svg

/images/surikaticons/circle.svg

/images/surikaticons/square. svg

Диаметр /images/surikaticons/help.svg

Длина /images/surikaticons/help.svg

Ширина /images/surikaticons/help.svg

Шаги

Перекрывать

Толщина

Угол /images/surikaticons/lock. svg /images/surikaticons/unlock.svg

Идеальный уголНетДа

Нет

Да

Посадка Position/images/icons/spiralLandingPositionCenter.svg/images/icons/spiralLandingPositionOffCenter.svg

/images/icons/spiralLandingPositionCenter.svg

/images/icons/spiralLandingPositionOffCenter.svg

Угол /images/surikaticons/lock. svg /images/surikaticons/unlock.svg

Form/images/icons/spiralLandingShape01.svg/images/icons/spiralLandingShape02.svg/images/icons/spiralLandingShape03.svg

/images/icons/spiralLandingShape01.svg

/images/icons/spiralLandingShape02.svg

/images/icons/spiralLandingShape03.svg

Толщина

Верхний этаж Лестничная клеткаНетДа

Нет

Да

Толщина

Форма/изображения/surikaticons/circle. svg/images/surikaticons/square.svg

/images/surikaticons/circle.svg

/images/surikaticons/square.svg

Компенсировать

Виды в разрезе

Nouvelle vue en coupe

Расширенные настройки

закон Блонделя /images/surikaticons/lock.svg /images/surikaticons/unlock.svg

Радиус пешеходной дорожки /images/surikaticons/lock. svg /images/surikaticons/unlock.svg

Результаты

Угол поворота

Номер шага

Угол /images/surikaticons/circle-check.svg /images/surikaticons/alert-circle.svg /images/surikaticons/close-circle.svg

Высота шага /images/surikaticons/circle-check.svg /images/surikaticons/alert-circle.svg /images/surikaticons/close-circle. svg

Идущий /images/surikaticons/circle-check.svg /images/surikaticons/alert-circle.svg /images/surikaticons/close-circle.svg

Угол шага /images/surikaticons/circle-check.svg /images/surikaticons/alert-circle.svg /images/surikaticons/close-circle.svg

закон Блонделя /images/surikaticons/circle-check.svg /images/surikaticons/alert-circle.svg /images/surikaticons/close-circle. svg

Высота /images/surikaticons/circle-check.svg /images/surikaticons/alert-circle.svg /images/surikaticons/close-circle.svg

Примечание о комфорте /images/surikaticons/circle-check.svg /images/surikaticons/alert-circle.svg /images/surikaticons/close-circle.svg

Премиум-функция

Разблокируйте все функции, создав учетную запись Премиум.

/images/surikaticons/check.svg Сохраните ваши проекты

/images/surikaticons/check.svg Расчет запаса

/images/surikaticons/check.svg 3 D-визуализация

/images/surikaticons /check.svg Планы шагов

/images/surikaticons/check.svg Список вырезок

/images/surikaticons/check.svg Удобная записка

/images/surikaticons/check.svg Экспорт STL

/images/surikaticons/check.svg Экспорт OBJ

/images/surikaticons/check.svg Экспорт PDF

/изображений /surikaticons/check.svg Экспорт DXF

Подробнее

Как рассчитать количество лестниц | График изгиба бетона и стержней (BBS) для лестницы

Расчет двух разных частей лестницы, как показано ниже

1. Расчет бетона для лестницы
2. График изгиба стержня для лестницы

Сначала начните вычисление суммы лестниц. Базовые знания о лестнице. Ступенька:

A плоская поверхность , особенно один в ряду, на который ставить ногу при переходе с одного уровня на другой. все ступеньки состоят из проступи и подступенка.

Ступенька:

Ступенька — это обрывок лестницы, по которой ступили. Это верхняя или плоская поверхность, на которую нужно надавить ногами. На него наступают при подъеме или спуске по лестнице.

Он имеет ту же толщину , что и другой пол . На лестнице всегда на одну ступеньку меньше, чем подступенков. Общее горизонтальное расстояние лестницы будет равно количеству нитей, сложенных вместе.

Горизонтальная проекция ступени лестницы называется проступью. Он также известен как goIn 9.0346 жилых зданий , предусмотренная длина проступи составляет 250 мм , а в общественных зданиях максимальная длина от 270 мм до 300 мм .

Подступенок:

Этот подступенок представляет собой вертикальную часть между каждой ступенькой на лестнице. Не все лестницы имеют подступенки. ступеней без подъема  называются открытой резьбой.

В последнее время популярность лестниц с открытым подступенком возросла. Лестница с закрытыми ступенями имеет подступенки. Эта вертикальная доска f формирует лицевую сторону ступени, а также пространство между одной ступенькой и следующей.

Предусмотренный подъем может быть равномерным. Обычно это высота от 150 мм до 175 мм  в жилых зданиях, в то время как в общественных зданиях она сохраняется между высотой 120 мм до 150 мм . Однако в коммерческих зданиях больший рост предусмотрен с учетом экономической площади этажа.

Выступ:

Выступ плоский выступающий край лестницы, на которой происходит наибольшее пешеходное движение. В основном это наполовину изогнутый молдинг, закрепленный на концах тех нитей, выставленных на половине, которые закрывают места, где балясины входят в ступени.

Выступ — это граница проступи, выступающая за лицевую сторону подступенка и лицевую сторону нарезной колонны . Это место, где нить над подступенком выступает над ним. Иногда протектор может не иметь выступа.

Базовая рейка или башмак

В системах, в которых балясины не начинаются с ступеней, они идут к базовой рейке. Это позволяет одинаковых балясин,  во избежание второй проблемы с балясинами.

Посадка:

Это платформа, предусмотренная между двумя рейсами.

Как рассчитать количество лестниц?

Здесь мы собираемся рассчитать количество лестниц. Разделим количество лестниц на две части. В первой части мы рассчитаем бетон, затем рассчитаем всю сталь.

• Расчет бетона для лестницы
• График изгиба стержней для лестницы

Давайте подробно рассмотрим расчет количества лестниц.

1. Расчет бетона для лестницы

Детали армирования лестницы

Расчет бетона

904 77 Раздел 1: Расчет бетона для лестницы

• Бетон площадки = Д x Ш x В
• Бетон площадки приземления = 1,7 М x 3,25 М x 0,150 М .
• Бетон площадки приземления = 0,830 куб.м. ——— (1)

Секция 2: Расчет бетона для лестницы

• Площадь бетонной плиты Wasit = Д x Ш x В x Н
• Площадь бетонной плиты Wasit = 3,85 м x 1,5 м. х 0,150 М. х 2 №
• Площадь бетонной плиты Wasit = 1,732 куб.м . ——– (2)

Раздел 3: Расчет бетона для лестницы

• Площадь ступеней бетона = L x Объем площади треугольника x N x Q
• Бетонная площадь ступеней = 1,5 м x (0,300 м x 0,150 м x (1/2)) x 2 шт. X 11 шт.
• Площадь ступеней бетона = 0,75 куб.м. ——— (3)

Секция 4 : Расчет бетона для лестницы

• Площадь бетона балки = Д x Ш x В x Ш
• Бетонная площадь балки = 1,5 м x 0,44 м x 0,300 м x 2 №
• Бетон посадочной площадки = 0,400 куб.м. ——— (4)
• Всего бетона лестницы = (1) + (2) + (3) + (4)
• Общий бетон лестницы = 0,830 куб.м. + 1,732 куб.м. + 0,75 куб.м. + 0,400 куб.м.

Общий бетон лестницы = 3,712 куб.м.

2. Таблица гибки стержней для лестницы

Детали усиления лестницы

Секция 1: Расчет стали для лестницы

• Площадка площадки  График изгиба стержней 903 51
• Распределительная шина 8 мм C/C 120 мм Длина 3,25 дюйма по оси Y Площадь распределения 1,5 м
• So No, из 8 мм Стальной стержень = 1,5 м. / 0,120 м. = 12,5 Nos
• Учитывайте использование стального стержня 13 шт. с верхней стороны + 13 шт. стального стержня с нижней стороны
• Вес распределения стального стержня диаметром 8 мм = L x № стали x Вес стали
• Масса распределения стального стержня диаметром 8 мм = 3,25 x 13 x 2 x 0,395               (0,395 кг/м – вес стального стержня диаметром 8 мм)
• Вес распределения стального стержня диаметром 8 мм = 33,34 кг ——– (1)
• Секция 1 Всего = 33,34 кг

Раздел 2-1: Расчет стали для лестницы

• Плита Wasit Таблица гибки стержней
• Распределительная шина 8 мм C/C 140 мм Длина 1,5 дюйма по оси Y Зона распределения 3,89 м
• Т. №, стальной стержень 8 мм = 3,89 м. / 0,140 м. = 27,75 №
• Учитывайте использование стального стержня 28 шт. с верхней стороны + 28 шт. стального стержня с нижней стороны
• Масса распределения стального стержня диаметром 8 мм = Д x № стали x Вес стали
• Масса распределения стального стержня диаметром 8 мм = 1,5 x 28 x 2 x 0,395               (0,395 кг/м – вес стального стержня диаметром 8 мм)
• Вес распределения стального стержня диаметром 8 мм = 33,1 кг ——— (2-1-1)
• Основной стержень Нижняя часть Диаметр 10 мм C/c Расстояние 80 мм
• Длина нижней части основного стержня = 1,5 м – 0,180 м + 0,150 м + 3,89 м + 0,450 м
• Длина нижней части основного стержня = 5,81 м
• Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 м / 0,080 м = 18,75 №
• Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
• Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 5,81 м X 19№ X 0,617 кг/м               (0,617 кг/м – вес стального стержня диаметром 10 мм)
• Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 68,11 кг ——– (2-1-2)
• Главный стержень, верхняя часть, диаметр 10 мм, центральная часть, расстояние 80 мм
• Длина верхней части основного стержня = 1,7 м – 0,180 м + 3,89 м + 0,450 м +0,250 м
• Длина верхней части основного стержня = 6,11 м
• Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 M. / 0,080 M. = 18,75 №
• Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
• Главный стержень, верхняя часть стального стержня диаметром 10 мм = 6,11 M. X 19 шт. X 0,617 кг/м (0,617 кг/м — вес стального стержня диаметром 10 мм)
• Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 71,63 кг ——– (2-1-3)
• Секция 2-1, всего = 33,1 кг + 68,11 кг + 71,63 кг = 172,84 кг

Секция 2-2 : Расчет стали для лестницы

• Расписание изгиба стержней плиты Wasit
• Распределительная шина 8 мм C/C 140 мм Длина 1,5 дюйма по оси Y Зона распределения 3,83 м
• Т. №, из стального стержня 8 мм = 3,83 м. / 0,140 м. = 27,75 №
• Учитывайте использование стального стержня 28 шт. с верхней стороны + 28 шт. стального стержня с нижней стороны
• Масса распределения стального стержня диаметром 8 мм = Д x № стали x Вес стали
• Масса распределения стального стержня диаметром 8 мм = 1,5 x 28 x 2 x 0,395               (0,395 кг/м вес стального стержня диаметром 8 мм)
• Вес распределения стального стержня диаметром 8 мм = 33,1 кг ——– (2-2-1)
• Основной стержень Нижняя часть Диаметр 10 мм C/c Расстояние 80 мм
• Длина нижней части основного стержня = 1,5 м – 0,180 м + 0,150 м + 3,83 м + 0,450 м
• Длина нижней части основного стержня = 5,78 м
• Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 м / 0,080 м = 18,75 №
• Рассмотрим 19№ стальной стержень использование Нижний стержень Боковая часть
• Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 5,78 M. X 19 шт. X 0,617 кг/м (0,617 кг/м — вес стального стержня диаметром 10 мм)
• Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 67,75 кг ——— (2-2-2)
• Главный стержень, верхняя часть, диаметр 10 мм, центральная часть, расстояние 80 мм
• Длина верхней части основного стержня = 1,7 м – 0,180 м + 3,83 м + 0,450 м +0,250 м
• Длина верхней части основного стержня = 6,05 м
• Кол-во стержней диаметром 10 мм C/c расстояние 80 мм = 1,5 м / 0,080 м = 18,75 №
• Рассмотрите возможность использования стального стержня 19 № Нижний стержень Боковая часть
• Главный стержень Верхняя часть стального стержня диаметром 10 мм = 6,05 M. X 19 шт. X 0,617 кг/м               (0,617 кг/м – вес стального стержня диаметром 10 мм)
• Основной стержень Нижняя часть Стальной стержень диаметром 10 мм = 70,92 кг ——– (2-2-3)
• Раздел 2-2 Итого = 31,1 кг + 68,09 кг +70,92 кг = 170,11 кг
• Общий вес секции 2 = 172,84 кг + 170,11 кг = 342,95 кг

Секция 3 : Расчет стали для лестницы

• График изгиба стержней балки
• Размер кольца диаметром 8 мм по длине кольца колонки = Размер колонки – крышка
• Размер кольца по длине кольца колонны = (L колонны – крышка – крышка + B колонны – крышка – крышка + крючок) x 2
• Размер кольца по длине кольца колонны = (600 -25 -25 + 300 – 25 -25 +8 ) x 2
• Размер кольца диаметром 8 мм для длины кольца колонны = 1,616 M.

Детали усиления лестницы

• Кольцо не требуется = длина / расстояние
• Кольцо не требуется = 1,5/0,140 = 11 №
• Вес кольца  = 1,616 x 11 x 0,395 = 7,02 кг ——– (3-1)
• Длина стержня = длина стержня + (стеновое кольцо + стеновое кольцо) + (концевая сторона L изгиба x Кол-во)
• Диаметр 12 мм Длина стержня = 1,5 + (0,200 + 0,200 ) + (0,300 X 4)
• Длина стержня = 3,1 м.
• Вес кольца Главный стержень  = 3,1 x 6 x 0,89 = 16,554 кг ——– (3-2)                (0,89 кг/м – вес стального стержня диаметром 12 мм)
• Общая масса секции 3 = 7,02 кг + 16,554 кг = 23,57 кг x 2 (из-за одинаковых двух балок) = 47,51 кг
• Общий вес лестничного бруса Изгибающая секция

Секция = Секция 1 + Секция 2 + Секция 3

Секция = 33,34 кг + 342,95 кг + 47,51 кг

Общий вес изгибаемой части лестничного бруса = 423,79 кг.

---

Часто задаваемые вопросы

Как рассчитать арматуру лестницы?

Шаги для расчета армирования, необходимого для лестницы с изгибом:

1. Найдите длину стержня X и стержня Y.
2. Найдите число стержней X и стержней Y.
3. Оцените общую длину стержней X и Y.
4. Узнайте общий вес требуемой стали.

Какой бетон лучше всего подходит для лестниц?

Состав смеси для наружных бетонных лестниц должен быть смесью с давлением не менее 4000 фунтов на квадратный дюйм и низким водоцементным отношением . В более холодном климате предусмотрите вовлечение воздуха в бетон, чтобы помочь противостоять замерзанию, оттаиванию и химическим веществам против обледенения.

Как называется пространство под лестницей?

Если непосредственно под лестницей нет другого лестничного марша, треугольное пространство под лестницей называется «перемычкой » . Часто используется как шкаф.

Какая сталь используется для лестниц?

Нержавеющая сталь — еще один металл, который широко используется для изготовления лестниц и перил, особенно внутри помещений. Нержавеющая сталь названа в честь того факта, что она не окрашивается, не подвергается коррозии и не ржавеет так легко, как обычная (конструкционная) сталь.

Как рассчитать сталь для лестниц?

Шаги для расчета арматуры, необходимой для лестницы с изгибом:

1. Найдите длину стержня X и стержня Y.
2. Найдите число стержней X и стержней Y.
3. Оцените общую длину стержней X и Y.
4. Узнайте общий вес требуемой стали.

Какой материал лучше всего подходит для лестниц?

Винил – хороший материал для покрытия лестниц, поскольку он не скользкий и его легко чистить. Это также доступный вариант, который также поставляется с простыми процессами установки. Существуют различные типы винила, которые бывают в виде листов, плитки и досок.

Какой материал лучше всего подходит для ступеней лестницы?

Для ступеней лестниц из искусственных материалов лучше всего подходит нейлон . Хотя это высококачественный искусственный материал, он часто стоит меньше, чем натуральные материалы премиум-класса, такие как шерсть. Этот материал может похвастаться рядом преимуществ. Его очень легко почистить или пропылесосить.

Что такое формула для лестниц?

Ниже приведена эмпирическая формула для внутренних лестниц, указанная в Стандартах архитектурной графики. Подступенок + проступь = 17,5 дюймов: 7,5 дюймов для высоты подступенка; 10 дюймов для глубины протектора.

Как рассчитать лестницу?

Пример расчета лестницы высотой 2,60 метра.

1. Рассчитайте необходимое количество ступеней: При идеальном подступенке 18 см высота пространства делится на высоту каждой ступени. Результат всегда следует округлять в большую сторону: 260/18 = 14,44 = 15 шагов
2. Рассчитайте высоту каждого подступенка: Высота пространства делится на количество ступеней, которые мы только что получили: 260/15 = 17,33 см высоты для каждого подступенка
3. Рассчитайте ширину проступи: Примените формулу Блонделя: (2 x 17,33 см) + (1 x проступь) = 64. Размер каждой проступи составит 29,34 см.

Сколько стоит современная лестница?

Себестоимость установки и внутренней лестницы следующая.

Цены на лестницы
Деталь	Ставка
Средняя стоимость по стране	3 563 $
Средний диапазон	2000-5000 долларов
Минимальная стоимость	1043 долл. США
Максимальная стоимость	8 869 $

Опасны ли плавучие лестницы?

Плавающие лестницы могут пугать родителей с маленькими детьми , но это не обязательно. Плавающие лестницы или лестницы с открытым подступенком безопасны для детей, если они построены в соответствии со стандартами Международного жилищного кодекса (IRC).

Сколько стоят сборные лестницы?

Сборные бетонные ступени Цены. Сборный набор лестниц с количеством ступеней от 3 до 15 стоит 90 370 – от 300 до 2 000 долларов США 90 371. Этот вариант дешевле, чем цена литого цемента, но не такой гибкий. Установка быстрее.

• Средняя стоимость: 2000 долларов США
• Низкий: $900
• Высокий: 5000 долларов США

Почему лестничные выступы такие дорогие?

Это , потому что большинство людей ходят по передней поверхности ступени . Когда передняя часть ступени выглядит растрепанной и изношенной, ее необходимо заменить, чтобы обновить внешний вид лестницы.

Нужны ли выступы для лестниц?

Вы не обязаны иметь выступ/выступ на ступенях лестницы. Но если у вашей лестницы нет выступа, вы должны иметь проступь длиной не менее 11 дюймов.

Сколько ступеней у стандартной лестницы?

В большинстве лестничных пролетов в среднем 12 или 13 ступеней, но это зависит от высоты лестницы, расположения лестницы (поскольку нормы высоты лестницы различаются между общественными и частными зданиями и в разных странах) и назначения лестницы (поскольку пожарные лестницы имеют более конкретные правила, чем другие виды лестниц).

Какова минимальная ширина лестницы?

Ширина лестницы относится к расстоянию между сторонами, если вы поднимаетесь или спускаетесь по лестнице. Согласно IRC, это расстояние должно быть не менее 36 дюймов и не включает поручни.

• Ширина лестницы: минимум 36 дюймов

Является ли лестничный марш полом?

Вы когда-нибудь слышали о «лестничном марше»? Этот термин определяется как непрерывная последовательность шагов. Это может означать набор лестниц между этажами или между лестничными площадками. На самом деле не существует установленного правила для того, что можно назвать лестничным пролетом.

Что такое усиление лестницы?

Арматура / Арматура для лестницы – Установка стальной арматуры. Поделиться Сохранить. Лестница — это строительная конструкция, используемая для простого перемещения вверх и вниз. Это известно как лестница в мире гражданского строительства. Размещение и монтаж лестничной арматуры всегда вызывает недоумение у строителей.

Как рассчитать армирование лестницы?

Шаги для расчета армирования, необходимого для лестницы с изгибом:

1. Найдите длину стержня X и стержня Y.
2. Найдите число стержней X и стержней Y.
3. Оцените общую длину стержней X и Y.
4. Узнайте общий вес требуемой стали.

Как работает лестница?

Лестница, лестничный марш, лестница, лестничный пролет или лестничный пролет — это конструкция , предназначенная для преодоления большого вертикального расстояния путем разделения его на более мелкие вертикальные расстояния , называется шаги. Лестницы могут быть прямыми, круглыми или состоять из двух или более прямых частей, соединенных под углом.

Как сделать лестницу более безопасной?

Рассмотрите возможность установки лестничных перил , чтобы снизить риск поскользнуться и упасть. Наличие одной или другой стороны лестницы может помочь повысить безопасность лестницы в этом районе. Поручни должны позволять крепко держаться, но при этом не быть слишком горячими или холодными на ощупь.

Is 456 Дизайн лестницы

Талия: Толщина поясной плиты, на которой сделаны ступени, называется поясом. Глубина (толщина) пояса — минимальная толщина перпендикулярно софиту лестничного марша (п. 33.3 ИС 456) . Ступени лестницы, опирающиеся на поясную плиту, могут быть выполнены из кирпича или бетона.

Как рассчитать объем бетонной лестницы?

Количество материалов для лестницы:

• Объем цемента = 1/7 x Сухой объем = 1/7 x 159 = 22,66 кубических футов.
• Объем песка = 2/7 x Сухой объем = 2/7 x 159 = 45 кубических футов.
• Объем заполнителя = 4/7 x Сухой объем = 4/7 x 159 = 91 кубический фут.

Почему в лестнице 13 ступеней?

Или почему 13 шагов считаются неудачей? Вот одна из причин. Это происходит из-за суеверных верований . В китайском фэн-шуй лестница с нечетными номерами считается удачей, «четные» числа могут означать катастрофу и неудачу.

Что держит лестницу?

Перила : что такое перила? Перила, также называемые перилами, — это то, за что люди держатся для поддержки при подъеме и спуске по лестнице. Поручень крепится к вертикальным стойкам (балясинам) или стене вверх по одной или обеим сторонам лестницы.

Лестничная арматура

Лестничная арматура – ​​установка стальной арматуры. Поделиться Сохранить. Лестница — это строительная конструкция, используемая для простого перемещения вверх и вниз. Это известно как лестница в мире гражданского строительства. Размещение и монтаж лестничной арматуры всегда вызывает недоумение у строителей.

Каковы характеристики хорошей лестницы?

Ниже приведены характеристики хорошей лестницы.

• Должен быть свободный доступ со всех сторон здания.
• Он должен хорошо проветриваться.
• Должна быть широкая площадка в конце каждого марша.
• В норме в полете не должно быть более 12 шагов.

Как спроектировать лестницу?

Пример расчета лестницы высотой 2,60 метра.

1. Рассчитайте необходимое количество ступеней: При идеальном подступенке 18 см высота помещения делится на высоту каждой ступени. Результат всегда следует округлять в большую сторону: 260/18 = 14,44 = 15 шагов
2. Рассчитайте высоту каждого подступенка: высота пространства делится на количество ступеней, которые мы только что получили: 260/15 = 17,33 см высоты для каждого подступенка
3. Рассчитайте ширину проступи: Примените формулу Блонделя: (2 x 17,33 см) + (1 x проступь) = 64. Размер каждой проступи составит 29.0,34 см.

Какое напольное покрытие для лестниц самое безопасное?

Лестницы из твердых пород дерева очень долговечны и могут быть безопасными, если установить нескользящие ступени или принять другие меры предосторожности, чтобы полированная поверхность не была скользкой. Ковер. Лестницы с ковровым покрытием обеспечивают большее сцепление, чем твердые поверхности, и более мягкие для ног. Ковровое покрытие также может предоставить более широкий выбор с точки зрения цвета и ворса.

Чем опасны лестницы?

Падение на лестнице может привести к переломы костей , травма спинного мозга, рваные раны, повреждение мягких тканей, черепно-мозговая травма и другие серьезные виды вреда, не говоря уже о психической травме в результате такого события. И они могут быть вызваны: Плохим освещением.

Можно ли положить пробковый пол на лестницу?

Пробковый пол — это экологически безопасный способ отделки полов в вашем доме. Этот материал можно укладывать по всему дому, а можно использовать даже на лестнице вместо ковра или паркета.

Что является частью конструкции лестницы?

Двумя основными компонентами лестницы являются  проступь и подступенок . Проступь — это горизонтальный элемент, на который мы ставим ноги, а подступенок — вертикальный элемент, разделяющий ступени.

Какой вес может выдержать моя лестница?

В соответствии с требованиями международных строительных норм и правил каждая ступень лестницы должна выдерживать не менее 300 фунтов сосредоточенного веса . Плавающие лестницы не являются исключением, и, к счастью, наши плавающие ступени лестницы превышают это количество.

Стандарт для лестницы?

Строительные нормы IBC 2018 г. для подъема и марша лестниц: максимальный подъем 7 дюймов и минимальный пробег 11 дюймов (глубина проступи). Стандарт OSHA для подъема и марша по лестнице — максимальный подъем 9,5 дюймов и минимальный пробег 9,5 дюймов (глубина проступи). Максимальная высота одного лестничного марша IBC составляет 12.

Какой тип лестницы лучше?

Лестницы идеально подходят для ограниченного пространства и небольших жилых помещений. Это один из самых компактных типов лестниц. Конечно, неплохо проверить строительные нормы и правила в этом районе, потому что часто они не разрешены в качестве главной лестницы.

Какой размер лестницы?

Ширина лестницы обычно варьируется в зависимости от типа здания, в котором находится лестница, но для обычного жилого дома стандарт обычно составляет  3 фута 6 дюймов (106,7 см) . Минимум в большинстве мест составляет 2 фута 8 дюймов (81,3 см). Если длина лестницы превышает 44 дюйма (111,8 см), поручни необходимы с обеих сторон.

Что такое бесплитная лестница?

Лестницы без перекрытий (также называемые пилообразными лестницами) предлагают эстетически привлекательные альтернативы в зданиях , и часто являются источником удивления для тех, кто не понимает принципов проектирования и детализации, лежащих в основе их конструкции.

Что такое лестница и ее виды?

Существует более 14 типов лестниц, а именно Г-образные, Забежные лестницы, Спиральные, Винтовые с площадкой, Круглые, Изогнутые, Лестничные, Разрезные, Компактные, Парящие лестницы, Двутавровые лестницы, Лестницы с хранение, Скульптурная парящая лестница, Гнутый металл, Парящая отдельно стоящая лестница, Лестницы с книжными полками, Бетон, Мрамор, Ковровое покрытие, Органический, Графическое железо, Двухцветная спираль, Закрытая двухстенная, частично открытая-одна стена, Гранит, Раздвоенная, и поворот на три четверти.

Что такое лестница-бабочка?

Лестница-бабочка — это  лестниц, которые начинаются с одной секции, ведущей к площадке, а затем разделяются на две секции, ведущие вверх в разных направлениях .

Сколько миль составляет 1000 ступеней лестницы?

Имея это в виду, если вы подниметесь на 1000 ступеней в день, это будет равно 17 000 дюймов, что меньше цели  90 370 в одну милю . Итак, если вы хотите пройти одну милю шагов, вам нужно будет подняться на 3727 ступеней (63 360, разделенных на 17 дюймов).

Что такое два лестничных пролета?

Лестничный марш – это набор ступеней между двумя этажами или двумя лестничными площадками . Лестничный марш также называют лестницей или лестничным пролетом.

Что такое лестница из железобетона?

Лестницы из железобетона могут быть наиболее распространенными лестницами, широко используемыми, чем любые другие типы лестниц. Этим лестницам можно легко придать любую желаемую форму, они более износостойкие и огнестойкие. Ступени железобетонных лестниц изготавливаются из обычного цементобетона.

Как сделать лестницу из железобетона?

Строительство  из  бетонных лестниц  включает такие этапы, как проектирование, подготовка фундамента, строительство опалубки, установка арматурных стальных стержней, бетонирование, отделка и отверждение.

Компонент	Стандартный размер
Резьба	9 – 9,25 дюйма
Подставка	7,5–8,25 дюйма
Ширина	3 фута
Угол полета	30 – 45 градусов

Как рассчитать RCC для лестниц?

Количество материалов для лестницы:

• Объем цемента = 1/7 x Сухой объем = 1/7 x 159 = 22,66 кубических футов.
• Объем песка = 2/7 x Сухой объем = 2/7 x 159 = 45 кубических футов.
• Объем заполнителя = 4/7 x Сухой объем = 4/7 x 159 = 91 кубический фут

Как рассчитать лестницу?

Пример расчета лестницы высотой 2,60 метра.

1. Рассчитайте необходимое количество ступенек: При идеальном подступенке 18 см высота пространства делится на высоту каждой ступени. Результат всегда следует округлять в большую сторону: 260/18 = 14,44 = 15 шагов
2. Рассчитайте высоту каждого подступенка: Высота пространства делится на количество ступеней, которые мы только что получили: 260/15 = 17,33 см высоты для каждого подступенка
3. Рассчитайте ширину проступи: Примените формулу Блонделя: (2 x 17,33 см) + (1 x проступь) = 64. Размер каждой проступи составит 29,34 см.

Сколько стоит построить лестницу?

Постройка лестницы стоит среднему домовладельцу 1916 долларов . Этот проект стоит от 903 до 2929 долларов, но может стоить от 350 до 5000 долларов. Однако вы можете заплатить до 10 000 долларов за более обширные или индивидуальные проекты.

Сколько существует типов лестниц?

Существует более 14 типов лестниц, а именно Г-образные, Забежные лестницы, Винтовые, Винтовые с площадкой, Круглые, Изогнутые, Лестничные, Разрезные, Компактные, Парящие лестницы, Двутавровые лестницы, Лестницы с хранение, Скульптурная парящая лестница, Гнутый металл, Парящая отдельно стоящая лестница, Лестницы с книжными полками, Бетон, Мрамор, Ковровое покрытие, Органический, Графическое железо, Двухцветная спираль, Закрытая двухстенная, частично открытая-одна стена, Гранит, Раздвоенная, и поворот на три четверти.

Какие лестницы без площадки?

Лестница, ведущая из подвала на второй этаж, примыкает к чилийскому дому на берегу озера. В отличие от забежных или L-образных лестниц, изогнутого типа не имеет площадок. Вместо этого лестница является непрерывной и следует за изгибом перил, создавая поразительное архитектурное решение.
