Как снять выключатель со стены – подробная инструкция, демонтаж выключателей: снятие рамки и клавиш

Содержание

Что потребуется для разбора выключателей

Для разбора выключателей вам понадобятся следующие инструменты:

1. Набор отверток.
2. Отдельная отвертка, которая будет показывать наличие и отсутствие напряжения.
3. Нож.

Нюансы при разборке различных видов выключателей

1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них.Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте.При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Как снять выключатель со стены?

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.

Снятие клавиши

Разборка выключателя в первую очередь включает в себя снятие клавиши. Снять клавишу с выключателя достаточно просто. Если вы не снимите клавишу, тогда не сможете выполнить процесс его разборки.

Перед снятием вам необходимо изучить механизм своего выключателя. Он может быть разным и поэтому процесс снятия тоже отличается. Самый простой способ снятия кнопки это потянуть ее на себя. В большинстве случаев этот способ отлично действует.

Но существуют также выключатели, на которых вы не сможете выполнить этот процесс правильно. Именно поэтому вам необходимо будет найти специальные разъемы по его бокам. После того как вы их обнаружите вам необходимо поддеть их отверткой.

Когда будете снимать клавишу с помощью отвертки, обязательно рассчитывайте свои усилия. Если этого не сделать, тогда вы его можете повредить.

Снятие рамки

Разборка выключателя также предполагает в себе снятие рамки. Рамки тоже могут быть разными. Вот основные виды рамок, которые вы можете встретить:

1. Винтовые. Они обычно крепятся на небольшие винты, которые необходимо просто открутить с помощью отвертки.
2. Зажимные. Этот вид выключателей может иметь в своей конструкции специальные зажимы. Для снятия рамки эти зажимы необходимо просто отогнуть. Для большего удобства лучше снять одну сторону, а затем вторую.

Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от подрозетника. Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Отключение проводов

На многих выключателях большинство креплений проводов осуществляется с помощью болтов. Для их отключения вам необходимо просто ослабить эти крепления и потянуть выключатель на себя.

Теперь весь процесс разборки закончен. Как видите, разобрать выключатель света своими руками можно достаточно просто. Для выполнения этого процесса вам не потребуется большое количество знаний. Вам достаточно будет просто изучить нашу статью, которая подробно описывает этот процесс. Не включайте электричество сразу, так как провода сразу будет под напряжением. Если замена выключателя будет проведена не сразу, тогда провода необходимо просто изолировать.

На сегодняшний день разборка выключателя предполагает снятие его трех основных частей. При сборке выключателя этот процесс вам необходимо будет выполнить в обратном порядке.

Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Как снять розетку с выключателем

Большой популярностью пользуются универсальные конструкции, включающие в себя розетку и выключатель, выполненные в едином корпусе. Подобные устройства достаточно удобны в процессе эксплуатации, поскольку появляется возможность и подключить осветительные приборы, и запитать розетку от одной входящей линии. Недостаток очевиден – в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем, независимо от источника проблем. Переживать не стоит, ведь и эта операция выполняется очень быстро.

Вооружившись плоской отверткой, снимаем клавиши, как это было описано выше. Под клавишами расположены винты, снимаются которые при помощи уже крестообразной отвертки. Это не единственный элемент крепежа – на розетке имеются свои винты, которые также потребуется открутить для демонтажа всего корпуса. Открутив все винты, остается лишь аккуратно потянуть корпус устройства на себя, чтобы он отошел со своего места. Чтобы помочь себе, можно снова воспользоваться плоской отверткой, осторожно поддев корпус.

Как разобрать выключатель света?

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.

Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.

Демонтируйте клавишу (-ши). Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.

Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.

Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.

Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

• Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!/li>
• Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т. к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Что делать с поворотным выключателем

Клавишные выключатели – это самые распространенные и простые модели. С другими вариантами таких устройств могут возникнуть некоторые затруднения. Иногда приходится устранять проблемы с так называемыми поворотными выключателями, которые также называют диммерами.

Разборка поворотного выключателя начинается с удаления круглой ручки. Ее нужно просто потянуть вперед, придерживая при этом корпус устройства

Такие приборы также чувствительны к перепадам напряжения в сети и коротким замыканиям, как и их “собратья” с клавишами. Очень часто в диммерах ломается симистор. Ремонту этот элемент не подлежит, но его можно заменить. Начинать разборку поворотного выключателя нужно со снятия ручки регулировки.

Она крепится на полукруглых элементах типа “папа-мама” или специальными шлицами. Нужно придержать одной рукой корпус выключателя, а второй аккуратно, но с усилием потянуть ручку на себя. Крутить ее при этом не нужно.

Под ручкой находится крепежная контргайка, ее также нужно открутить. Иногда крепление выполняется с помощью винта.

После того, как будет откручена контргайка диммера или крепежный винт, можно снять корпус прибора и получить доступ к его внутренней части

Откручивать любой из этих элементов следует против часовой стрелки. Теперь нужно снять пластиковую накладку, а также рамку, если это необходимо. Затем следует ослабить элементы, которые удерживают механизм диммера внутри и можно его вынуть из подрозетника.

Для начала необходимо проверить все контакты, соединения и провода, зачистить появившийся нагар и окисление, восстановить поврежденную изоляцию, заменить сломанные провода и т. п.

Если поломался симистор поворотного выключателя, его нужно заменить другим исправным элементом с точно такими же размерами и характеристиками

Испорченный симистор нужно вынуть и отнести в магазин электрики, чтобы найти новый, точно такой же. Сборку отремонтированного прибора выполняют в обратном порядке.

Как и в случае с клавишным выключателем, перед разборкой нужно обесточить линию, проверить контакты тестером и зафиксировать процесс в виде фото, чтобы ничего не перепутать во время сборки.

Особенности ремонта сенсорных моделей

Все становится несколько сложнее, если речь идет о сенсорных выключателях, которые включаются не нажатием клавиши или поворотом ручки, а прикосновением.

Такие модели обычно снабжены пультом радиоуправления, они имеют не только электромеханическое наполнение, но также и платы с микросхемами, которые обеспечивают управление прибором.

Чтобы отсоединить лицевую панель сенсорного выключателя, можно использовать обычную прямую отвертку, но действовать следует осторожно, чтобы не повредить элемент

Для ремонта такого сложного устройства навыков начинающего электрика может оказаться недостаточно. Для устранения сложных поломок придется приглашать мастера, который разбирается не только в электротехнике, но и в электронике.

Качественные сенсорные выключатели ломаются редко, но если такое случилось, нужно для начала изучить инструкцию изготовителя, чтобы разобрать сенсорный выключатель правильно.

Сначала нужно снять стеклянную декоративную пластину. Под ней имеется панель с одной или несколькими сенсорами, в зависимости от того, сколько линий (одну, две или три) обслуживает эта конкретная модель. Обычно место расположения сенсоров обозначено кружочками, так показана на декоративной панели область, чувствительная к прикосновениям.

Под декоративной крышкой сенсорного выключателя находится панель с чувствительными элементами и платами управления. Под этой панелью расположены разъемы, к которым подключают провода

Под декоративной панелью находятся светодиоды, которые обозначают состояние выключателя: красный – включено, синий – выключено. Под панелью с сенсорами и платами находится механизм выключателя, к которому подключают провода.

Разобраться с входом и выходами довольно просто, примерно так же, как и для обычного клавишного выключателя. Сенсорная пластина крепится к этой части клипсами. Чтобы ее снять, нужно их просто отсоединить. Основная часть выключателя, которая установлена в подрозетнике, обычно не имеет никаких зажимов. В качестве крепежа используют обычные болты. Чтобы осмотреть места подключения проводов, нужно выкрутить эти болты и вынуть выключатель из подрозетника. Если поломка связана с проводкой, устранить ее будет несложно.

Нужно проверить напряжение на отдельных жилах, найти неисправный провод и заменить его. Здесь так же, как и при работе с другими типами выключателей имеет смысл почистить окисление на контактах, если он имеется.

Обратную сборку выполнить не сложно: подключить к питанию основной блок, установить его в подрозетник и зафиксировать там винтами, затем присоединяют панель с сенсорами и декоративную пластину. Защитные механизмы таких выключателей на поломки реагируют прерыванием электропитания. Даже если просто перегорит лампочка, выключатель переходит в положение “выключено”, которое не изменяется, даже если лампа уже заменена.

В таком случае после ремонта нужно просто прикоснуться к пластине, чтобы включить свет. Если других поломок не имеется, сенсорный выключатель будет работать исправно.

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

• Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.
• Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
• При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Если дома имеется запасная электрофурнитура и несколько отверток, то можно сразу приступить к выполнению ремонтных работ. Сложность заключается лишь в том, чтобы правильно обнаружить места крепления и не повредить внешний вид выключателя при снятии его со стены.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место. А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные.

Рекомендации по проведению ремонта

Проблемы с контактами разрешаются просто. Сначала их нужно осмотреть. Если на них имеется слой окисленного металла, следует его удалить, а затем установить контакты на место.

Если же контакты не просто окислились, а имеют выраженные следы оплавления, обычно их нельзя отремонтировать, придется полностью заменить устройство. Убрать нагар с контактов очень просто, для этого можно использовать нож или конец плоской отвертки.

Визуальный осмотр проводов как в подорозетнике, так и в распаечной коробке поможет выявить и устранить причину поломки. Нужно восстановить поврежденные элементы или полностью их заменить

При работе с проводами нужно обращать внимание не только на состояние неизолированных концов, но и на качество самих проводов. Например, непрочные жилы могут легко оборваться, переломиться и т.п. В этом случае часть проводки придется заменить.

Среди распространенных причин ослабления и нарушения контактов можно отметить:

• повышенную влажность, которая стимулирует окислительные процессы;
• неправильное, например, слишком слабое крепление проводов;
• чрезмерную нагрузку, о которой свидетельствует искрение, гудение, треск и другие подобные признаки;
• напряжение в сети, превышающее допустимый уровень;
• частые перепады напряжения и т.п.

Чтобы уменьшить проблемы с нагаром на контактах выключателя, специалисты рекомендуют использовать энергосберегающие светильники, а не традиционные лампы накаливания. Уменьшается нагрузка на сеть, и комплектующие изнашиваются медленнее.

Как снять выключатель или розетку перед поклейкой стен обоями

Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с неё снимают все розетки и выключатели. Никакая ювелирная точность не поможет обойти приспособления без снятия – обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.

Ниже краткая инструкция с фото, потратив на неё 5 минут, вы не получите удар током, а обои будет красиво смотреться в интерьере квартиры.

Шаг первый – подготовка

Розетки/выключатели снимают непосредственно перед поклейкой обоев, делать это заранее не надо, так как можно получить удар током при включении света или, как альтернатива, сидеть в темноте и с выключенными электроприборами.

Рекомендуем снимать старые обои без снятия выключателей, исключение если требуется обильное смачивание стен, и вода может попасть на провода под напряжением. Обычно алгоритм выглядит так:

1. Снимают старые обои,
2. Подготавливают стену (при необходимости),
3. Готовят клей и нарезают новые обои,
4. Выключают свет на счётчике,
5. Снимают розетки,
6. Клеят обои.

Так можно избежать некоторых неудобств и использования матерных слов при близком знакомстве с открытием Александра Вольта.

Из инструмента вам понадобится плоская и крестообразная отвертка.

Шаг второй – снятие выключателя

Напомним, мы снимаем, а не демонтируем, розетки и выключатели, поэтому важно сохранить их в целостности, если не планируется замена. На примере однокнопочная модель выключателя Legrand Etika, суть остаётся неизменной и для других механизмов.

Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик. Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше.

Теперь убираем защитную панель, которая открывает доступ к проводам и основному крепежу выключателя. Для этого откручиваем 1-2 винтика сверху и снизу и подцепляем защитку отверткой. Защитная панель прижимает к стене рамку выключателя, после снятия первой, автоматом освобождается и снимается вторая.

Если выключатель или розетка стоят давно и начали шататься, то на этом этапе механизм закрепляют. Для этого после снятия защитной панели и рамки зажимают два основных винта крепления. Расположены они по бокам нажимного механизма в выключателе или справа и слева от входа штепселя в розетке. Винты зажимайте, не жалея сил – сорвать их сложно.

Полностью вынимать механизм включения света не нужно – достаточно снять кнопку, защитную панель и лицевую рамку!

Теперь остаётся поклеить обои, обрезав на выключателе обойные листа так, чтобы они заходили внутрь периметра выключателя на 1 см, и установить механизм назад в обратном порядке – внешняя рамка, крепление защитной панели на два винта и установка кнопки до щелчка.

Распространенные ошибки и их последствия

Главное – действовать осторожно, чтобы пластиковая конструкция не треснула. Ремонту выключатели не подлежат, если нарушена целостность корпуса, потребуется приобретать новое устройство. Эта ошибка является самой распространенной при демонтаже выключателей из стен.

Вторая ошибка самая опасная, смысл ее заключается в пренебрежении правилами личной безопасности, что представляет угрозу здоровью и жизни человека. Прежде чем приступать к выполнению работы, нужно отключить подачу электроэнергии на квартиру и на выходе в рабочей области проверить напряжение. Если оно отсутствует, можно смело приступать к работе.

Если нет навыков в подобных вопросах и мастер не уверен, что справится с поставленной задачей, можно обратиться за помощью к квалифицированному электрику.

Выводы и полезное видео по теме

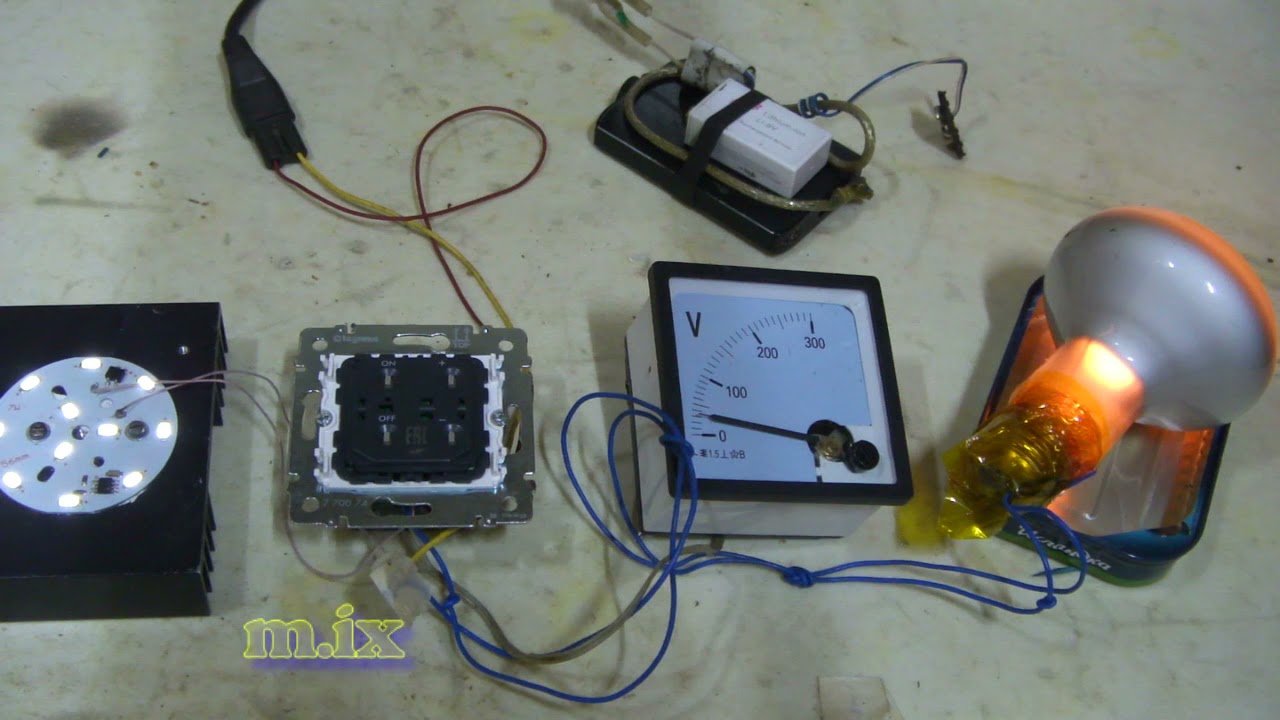

Процесс разборки и ремонта обычного выключателя с двумя клавишами представлен в этом ролике:

Здесь можно познакомиться с устройством и особенностями разборки сенсорного выключателя:

В этом ролике показана разборка и устройство поворотного выключателя:

Правильная разборка выключателя – важный этап ремонта устройства. Нужно помнить о мерах безопасности, а также внимательно запоминать или фотографировать каждый этап этого процесса, чтобы обратная сборка также была выполнена без проблем.

Есть опыт разборки выключателя? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Источники

• https://delaisteny.ru/kak-snyat-vyklyuchatel-so-steny
• https://elektroservis-rostov.ru/tehnologiya/kak-razobrat-vyklyuchatel-sveta-dlya-provedeniya-remonta-ili-zameny.html
• https://klub-masterov.ru/steny/kak-snjat-vykljuchatel-sveta-so-steny.html
• https://vse-elektrichestvo.ru/elektroprovodka/vyklyuchateli-sveta/razborka-vyklyuchatelya.html
• https://motyk.ru/info/kak-snjat-klavishi-s-vykljuchatelja-sveta/
• http://electry.ru/vyiklyuchateli/kak-razobrat-vyiklyuchatel-sveta. html
• http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektrofurnitura/kak-snyat-vyklyuchatel-so-steny.html
• https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-razobrat-vyklyuchatel-sveta.html
• https://StrojDvor.ru/elektrosnabzhenie/kak-snat-vyklucatel-so-steny/

Как разобрать выключатель света: пошаговый мастер-класс

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникать вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

• Преображение эстетического вида путем замены устаревших моделей более современными;
• Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
• Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка выключателя света обуславливается либо какой-то аварийной ситуацией, либо его моральным износом. Рассмотрим порядок разборки выключателя.

#1. Отключите напряжение

Рис. 1: отключить двойной автомат

Главным шагом, до того, как разобрать выключатель, является снятие напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшим вариантом обесточивания является отключение вводных автоматов. Если у вас автомат разрывает сразу два провода – и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.

Рис. 2: отключить одинарный автомат

В случае если на вводе находится один автомат и вам неизвестно, отключает он фазный провод или нет, то после его переключения необходимо воспользоваться индикаторной отверткой. Которая позволит определить наличие или отсутствие потенциала в сети. Если потенциал  все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе. Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, а при отсутствии таковых отключайте напряжение в квартире полностью. Или используйте диэлектрические перчатки.

Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они выполняют роль декоративной панели, скрывающей место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтаж клавиши не требуется, так как у них точки крепления расположены прямо на корпусе, а клавиша выполняет только свою непосредственную функцию.

Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить с одной из сторон клавиши, зафиксировав ее в крайнем положении, и потянуть на себя.

Рис. 5: потяните клавишу на себя

В некоторых конструкциях переключателей для этого предусмотрено даже небольшое углубление, в которые удобно поставить пальцы и оттуда уже снимают клавиши.

Рис. 6: клавиша легко отделилась

Если потянуть клавишу пальцами не удается или прилагаемого усилия недостаточно, можно воспользоваться плоским инструментом. Для  снятия клавиши подденьте ее сбоку обычной отверткой.

Рис. 7: подденьте клавишу отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить клавишу. Разумеется, что устройство подготавливаемое к утилизации можно не жалеть, но в остальных ситуациях необходимо соблюдать предельную осторожность. При необходимости, поддеть клавишу можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.

Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:

• Винтов крепления, вкручиваемых в панель; Рис. 9. Крепление крышки болтами
• Пластиковых элементов крепления, которые вставляются в соответствующие пазы;
• Специальной рамки, которая фиксирует крышку. Крепление рамки легко поддевается отверткой.

Рис. 10: крепление при помощи рамки

Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять рамку, достаточно поддеть две соседние, а остальные можно легко вытащить из мест крепления.

После того, как декоративная крышка и клавиша демонтированы, можно переходить к удалению самого корпуса механизма.

В случае наличия на старой крышке болтового крепления снаружи, начинать разбирать следует с удаления этих болтов.

Рис. 11: открутите болты на крышке

После чего переходите  к откручиванию корпуса.

#4 Снимите корпус

Наиболее распространенным вариантом в новых клавишных выключателях является болтовое крепление, расположенное по краям корпуса, которое фиксирует весь механизм в коробке. Для удаления из корпуса поочередно откручиваются болты в точках крепления.

Рис. 12: открутите болты корпуса

Второй вариант фиксации – это пружинные распорки, которые помимо крепления в коробке позволяют еще и регулировать угол поворота основного блока автоматического переключателя. В такой ситуации при помощи отвертки распорки ослабляются до того момента, пока выключатель свободно не выйдет из гнезда. Это делается путем выкручивания болтов.

Рис. 13: ослабьте распорки

В моделях с креплением корпуса болтами также можно увидеть эти распорки, позволяющие регулировать угол поворота. Но откручивать их для того, чтобы разобрать устройство, не нужно.

Следует отметить, что в случае поломки, возможна ситуация, когда провода отгорели от крепления или они разболтались в местах обжима. Тогда сердцевина может выпасть из коробки. Такое падение при отключенном напряжении хоть и безопасно, с точки зрения поражения электрическим током, тем не менее, основная часть переключателя может пострадать при падении. Поэтому прежде чем вынуть механизм, в момент демонтажа его лучше поддерживать пальцами.

#5 Отключите провода

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.

Рис. 14: сердцевина на проводах

Поэтому, чтобы разобрать его далее, отсоедините крепление проводки от ламелей. Питающие провода могут иметь различный способ крепления к ламелям, из-за чего их отключение будет отличаться.  Наиболее часто встречающимися вариантами являются:

• Фиксация при помощи винтов – в этом случае их просто откручивают отверткой;
• Фиксация при помощи зажимов – для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
• При помощи обжимов – достаточно старый способ, в современных моделях не используется, так как разжать гильзу – достаточно трудоемкая задача и ее повторное использование не всегда возможно.
• Посредством скрутки – правилами запрещено использование скруток, но на практике вы можете запросто столкнуться с таким соединением. Которое нередко и становится причиной неисправности или выхода со строя электрического выключателя.

Рис. 15: отключите провода

Следует отметить, что эту процедуру следует производить осторожно, чтобы мелкие детали не рассыпались. Если вашей целью была установка нового двойного выключателя, старый можно попросту выбросить. А если вы разбирали устройство для устранения какой-либо неисправности, то после отсоединения провода его необходимо осмотреть.

#6 Осмотрите выключатель

Если вашей целью было выявление каких-либо неисправностей, внимательно осмотрите места крепления выводов фаз. Возможно, на них будут хорошо заметны следы оплавления или окисления. При наличии термического разрушения пластика, можно сразу заменять весь выключатель. Места окисления могут обуславливать плохой контакт, поэтому их необходимо зачистить.

В связи с тем, что его стоимость  относительно невысока, выполнять какие-либо замены деталей и мест крепления корпуса к испорченным деталям попросту нецелесообразно.

Также существует вероятность, что выключатель остался цел, а электрическая проводка пострадала от чрезмерного перегрева. В таких ситуациях вы можете наблюдать отжог токоведущих частей, оплавления изоляции и прочие повреждения. Эти факторы будут свидетельствовать о том, что может понадобиться замена проводки или какого-то ее участка.

Если все детали не содержат никаких следов подгорания, то возможно отсутствует контакт во включенном положении. Для проверки такой неисправности воспользуйтесь мультиметром и проверьте наличие или отсутствие контакта. В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую неисправность вполне возможно устранить самостоятельно.

Нюансы при разборке различных видов выключателей

1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Видео подборка других мастеров

Электрический светодиодный выключатель Замена настенного диммера

• Снимите старый переключатель/диммер, установленный ранее.

• С помощью отвертки с плоской головкой выкрутите винты из настенной пластины коммутатора.

• Удалите внутренние винты переключателя диммера с помощью отвертки Phillips №1.

• org/HowToDirection»>

  Возьмитесь за верхний и нижний конец выключателя и вытащите его из стены.

Редактировать

• Нам нужно найти провод питания под напряжением в цепи. Включите тестер напряжения, нажав кнопку питания на нем. Он должен издать зеленый звуковой сигнал, указывающий на то, что он включен.

• Наведите его близко к каждому из изолированных проводов, чтобы найти провод ПОД НАПРЯЖЕНИЕМ/ГОРЯЧИМ. Измеритель начнет быстро издавать звуковой сигнал и станет красным, указывая на то, что провода находятся под напряжением.

• org/HowToDirection»>

  НЕ ПРИКАСАЙТЕСЬ к металлическим винтам голыми руками, так как они могут ударить вас током, так как соединение все еще находится под напряжением.

• Маркируйте провода. Диммер, который я купил, имел свои собственные этикетки, но вы можете просто наклеить кусок белой изоляционной ленты на провод LIVE/HOT, когда найдете его на предыдущем шаге, и пометить его буквой L для живого и LO для провода нагрузки. Цветовая схема проводки следующая:

• Черный провод — на этом изображении обычно провод питания/фазы (AC-L), потому что это этикетка, которая идет с ним

• org/HowToDirection»>

  Красный — провод нагрузки. В большинстве домов (20-30 лет) вы найдете эти КРАСНЫЕ кабели, и они помечены как НАГРУЗКА, так как они управляют переключателем. Иногда это также может быть черный кабель, вы можете увидеть разницу между живым черным цветом и черным в нагрузке, проверив питание на них, когда вы открываете переключатель без отключения питания.

• Белый — в данном случае нейтральный (AC-N) из-за данной этикетки с продуктом. Вам не нужно маркировать его, потому что белые провода в домашней проводке всегда белые

• Зеленая/голая медь — чистый провод. Обычно он привинчивается к корпусу/коробке

  .

Редактировать

• org/HowToDirection»>

  Отключите питание выключателя, выключив выключатель на главном щите питания вашего дома.

• Бытовые электрические выключатели обычно работают от выключателей на 15 AMPS. Это будут отдельные переключатели на панели. Обычно они также маркируются. Двойные выключатели обычно рассчитаны на 30 ампер и используются для более тяжелых приборов, таких как печи и сушилки в доме.

• 90% одиночные выключатели будут питать выключатели света наверху/внизу. Если вы не можете найти нужный переключатель на панели, вы можете отключить ГЛАВНОЕ питание на панели, чтобы отключить все электричество в доме, чтобы быть в безопасности.

Редактировать

• org/HowToDirection»>

  Удалите винты с обеих сторон настенного выключателя с помощью отвертки Phillips №1.

• Иногда провода зацепляются за винты, а не задвигаются сзади, как показано на рисунке. Снятие их было бы той же концепцией — просто ослабьте винт или удалите винт и вытащите провод.

• Удалите провода из существующего выключателя, вытащив их.

• Вам нужно будет выпрямить провода, если они были закручены вокруг винта, чтобы протолкнуть их в задней части нового диммера. Кроме того, вы можете поместить те же крючки на новый диммер, ослабив винт настолько, чтобы зацепить крючок. Я предпочитаю использовать прямой провод, так как это менее сложно и более безопасно.

Редактировать

• Это ЗАДНЯЯ ЧАСТЬ нового диммера. Мы заменяем ОДНОполюсный выключатель, поэтому нам понадобятся только 4 отверстия, отмеченные цветом на картинке. Не обращайте внимания на отверстия, помеченные как YL/RD, так как они не подходят для нашего коммутатора.

• Yl/RD: используется только в том случае, если у вас есть трехпозиционный переключатель, который сложнее заменить. 3-позиционные выключатели — это когда у вас есть один свет, управляемый двумя переключателями, например. внизу и вверху лестницы для включения лестничного освещения.

• Мы будем работать с КРАСНЫМИ квадратами на картинке и игнорировать синие круглые булавки.

• Ослабьте винты диммера, чтобы можно было правильно вставить провод, а затем затяните их, как только провод будет вставлен.

• Вставьте правильные провода в соответствующие отверстия в соответствии с маркировкой, которую мы сделали на предыдущем шаге.

• Обратите внимание на цветовое соответствие винтов для каждой клеммы AC-L (фаза/черный провод) AC-N (нейтральный/белый провод) G (заземление/оголенный медный или зеленый провод).

Редактировать

• После ослабления винтов вставьте соответствующие провода (как отмечено ранее) в соответствующие отверстия на задней панели диммера в соответствии с метками на проводах.

• Пожалуйста, смотрите Шаг 2 для цветового контура проводов на моей картинке. Я пометил свои провода, чтобы они соответствовали правильным терминам позади моего диммера на картинке.

• Прежде чем затягивать винты, убедитесь, что провода вставлены правильно и надежно до конца отверстия.

• На этом фото два оголенных медных провода, так как я соединяю два диммера, чтобы они работали рядом друг с другом.

• После затяжки винтов убедитесь, что провода надежно закреплены в отверстиях и не выпадают, если за них потянуть.

• Если при проверке провода вылезли, то просто максимально ослабьте винт, вставьте провод обратно и снова надежно затяните винт.

Редактировать

• org/HowToDirection»>

  Убедитесь, что все провода вставлены правильно и надежно. Дважды проверьте соединения и убедитесь, что они прочные.

• Если вы устанавливаете двойные диммеры рядом друг с другом, они оба могут использовать соединение от отверстия одного диммера к одному и тому же креплению на другом диммере, как показано на этом рисунке

• После выполнения всех подключений вставьте все провода в коробку и верните диммер на место на стене.

• Осторожно : убедитесь, что на белом/черном/красном проводе нет открытых порезов, так как они могут касаться друг друга при нажатии и замыкать диммер при включении питания. Если вы обнаружите небольшой порез, вы можете наклеить на провод эклектичную ленту, чтобы избежать короткого замыкания.

• Наконец, совместите отверстия для винтов в верхней и нижней части распорки диммера с отверстием в электрической коробке в стене и надежно завинтите ее, пока диммер не будет надежно закреплен на стене.

Редактировать

• Затяните диммеры настолько, чтобы они снова надежно прилегали к стене.

• Совместите лицевую панель на диммере и привинтите ее на место с помощью прилагаемых винтов.

• Включите питание панели и проверьте, работает ли свет на диммере. Затем вы можете настроить уровень освещения диммера по своему вкусу.

Редактировать

Автор

с 2 другими участниками

Значки: 4

+1 еще значок

Команда

Разборка просветляющего диммера

Мой новый дом — это ремонт, и в списке дел было два диммера, которые не работали. Один запитан верхним светом; другой питал лампу от потолочного вентилятора. Как только я вытащил диммер потолочного вентилятора, я понял, что он питает короткое замыкание.

Предыдущий владелец установил потолочный вентилятор с дистанционным управлением. Поскольку лампа в вентиляторе управлялась дистанционно, второй отдельной цепи для лампы не требовалось. Электрик, должно быть, просто позволил проводу коснуться земли или нейтрали. Это было полное короткое замыкание, из-за которого сломался выключатель, когда я попытался обойти переключатель диммера. Неудивительно, что диммер вышел из строя. Другой диммер питал лампы, которые предыдущий владелец вставил в компактные люминесцентные лампы. Пластина переключателя диммера ясно давала понять, что он предназначен только для ламп накаливания.

Когда вы питаете электронную лампочку, нагрузкой на самом деле является большой накопительный конденсатор. Современные диммеры могут справиться с броском тока на этот конденсатор, и лампочка будет тускнеть в соответствии с более низким входным напряжением от диммера. У этих старых диммеров просто вышел из строя симисторный транзистор, обрыв цепи. Демонтаж был заказан (рис. 1) .

1. Этот винтажный диммер 1980-х годов не имеет печатной платы. Сборщики вручную соединили выводы компонентов и припаяли их на месте.

Восхитительное открытие

Я был удивлен и несколько обрадован, увидев, что в диммере использовалась двухточечная проводка — печатной платы (PCB) не было (рис. 2) . Если рабочая сила достаточно дешева, имеет смысл сэкономить несколько центов на печатной плате. Я писал о знаменитых прототипах «воздушных шаров» Боба Пиза, но здесь был воздушный шар, предназначенный для крупносерийного производства.

2. Диммер имеет простую схему, для которой требуется несколько компонентов. К сожалению, он не может работать с люминесцентными или светодиодными лампами. В нем использовалась двухточечная проводка, как в старых черно-белых телевизорах «Зенит».

Разборка показала простоту схемы (рис. 3) . Это классическая «передовая» схема диммера. Путь питания состоит из симистора в корпусе TO220 и большой катушки индуктивности с железным сердечником. Симистор M8D45 рассчитан на 10 А и 200 В. Катушка индуктивности снижает электромагнитные помехи (ЭМП), вызванные быстрым переключением симистора.

3. Диммер является передовым типом, в котором RC-сеть сдвигает фазу входного сигнала. Этот регулируемый задержанный сигнал запускает симистор. Нет необходимости в нейтральном соединении — диммер подключается последовательно с нагрузкой, а лампа накаливания обеспечивает путь к нейтрали. Кнопочный переключатель на этой схеме не показан.

Для срабатывания симистора разработчики использовали RC-цепочку для фазового сдвига входного напряжения. Конденсатор С2 задерживает напряжение, отставание во временной области, эквивалентное полюсу в частотной области. Сопротивление образовано потенциометром на 310 кОм, включенным как реостат, последовательно с резистором на 47 кОм. Потенциометр также имеет переключатель нагрузки, не показанный на этой схеме.

Есть второй конденсатор, C1, который разработчики поместили между катушкой индуктивности и симистором, чтобы уменьшить электромагнитные помехи. Сдвинутый по фазе сигнал подается на затвор симистора через диак D1, двунаправленный пробойный диод. Он действует как встречно-параллельные стабилитроны с пробоем 33 В. 9№ 0006

Классический диммер передового дизайна. Он работает путем подавления переднего фронта синусоиды переменного тока. При минимальном фазовом сдвиге симистор срабатывает в самом начале синусоиды. Если потенциометр имеет максимальное сопротивление, он сдвигает фазовый сдвиг достаточно далеко, так что большая часть синусоиды подавляется, а симистор включается только в самом конце синусоиды, если вообще включается.

A Взгляните на переключатель

Комбинация переключателя/потенциометра была получена из Японии (рис. 4) . Инженеры обложили его картонной трубкой, чтобы предотвратить короткое замыкание. Это была основная конструкция для проводки аэробола вместе с симистором, который был приклеен к изолирующей пластине, закрепленной на лицевой панели диммерного выключателя (рис. 5) .

4. Тонкая картонная трубка окружает блок потенциометра/переключателя. Тот факт, что один из выводов конденсатора почти замыкает выключатель питания, показывает неконтролируемый характер ручной сборки.

5. Мат из стекловолокна служит для изоляции симистора от лицевой панели диммера. Стекловолокно и симистор удерживаются на месте белой эпоксидной смолой.

Лицевая панель выполняла функции радиатора и монтажной конструкции (рис. 6) . Потенциометр не крепится гайкой. Вместо этого производитель загнул два металлических выступа на лицевую панель. На лицевой панели также предусмотрено место для заклепок на корпусе из термореактивного пластика черного бакелита.

6. На лицевой панели диммера просверлены заклепки, удерживающие черный пластиковый корпус.
