Как самому подключить электросчетчик: Самостоятельная установка электросчетчика

Содержание

Способы подключения электросчетчиков к электросетям

По способу подключения к сети счетчики разделяют на 3 группы:
Счетчики непосредственного включения (прямого включения) — подключаются к сети напрямую, без измерительных трансформаторов. Выпускаются однофазные и трехфазные модели, для сетей 0,4/0,23 кВ на токи до 100 А.

Схема прямого подключения однофазного счетчика
Схема прямого подключения трехфазного счетчика к сети TNS
Схема прямого подключения трехфазного счетчика к сети TNС

Счетчики полукосвенного включения — подключаются к сети напрямую только обмотками напряжения, токовые обмотками подключаются через трансформаторы тока. Выпускаются только трехфазные модели (для электротранспорта существуют и однофазные) на напряжение 0,4 кВ. Величина измеряемого тока зависит от характеристик подключенных трансформаторов тока.

Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)

8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку
10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку
Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)
8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку
Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)
Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

Счетчики косвенного включения — подключаются к сети через трансформаторы тока и трансформаторы напряжения. Выпускаются только трехфазные модели. Величина измеряемого тока и напряжения зависит от характеристик подключенных трансформаторов. Область применения — сети от 6 кВ и выше.

Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)
8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку
10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку

Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.

Схемы прямого (непосредственного) подключения электросчетчиков

Схема прямого подключения однофазного электросчетчика

Схема прямого подключения трехфазного электросчетчика к сети TNS

Схема прямого подключения трехфазного электросчетчика к сети TNС

Схемы полукосвенного (трансформаторного) подключения электросчетчиков

Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)

8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку

10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку

Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)

8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)

Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

Схемы косвенного (трансформаторного) подключения электросчетчиков

Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)

8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку

10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку

Подключение счетчика электроэнергии своими руками: схема и правильный монтаж

Как правило, монтажом узлов учета электроэнергии занимается персонал управляющей компании, имеющий специальный допуск к работе с электросетями напряжением до 1000 вольт. Но когда речь идет об однофазном подсоединении (220 В) небольшого частного дома, гаража или дачи, вы можете установить такой щит самостоятельно. Остается лишь разобраться, как подключить электросчетчик и другие обязательные элементы схемы, о чем и будет рассказано далее.

На данный момент старые приборы индукционного типа (с вращающимся диском) практически не применяются и запрещены к установке на объектах, подключаемых к электрическим сетям. Им на смену пришли электронные регистраторы потребленной энергии, способные вести двухтарифный учет и передавать показания через GSM – канал либо интернет.

Справка. Если с энергоснабжающей организацией заключен соответствующий договор, то с помощью электронных приборов учет ведется по двум тарифам – дневному и ночному. Величина второго, начисляемого с 23.00 до 7.00, почти вдвое меньше средней ставки.

Обе разновидности действуют по одинаковому принципу подсчета импульсов, но выводят информацию по-разному. В первых установлены вращающиеся секции с цифрами, как на счетчиках воды, а во вторых – жидкокристаллический дисплей, изображенный на фото.

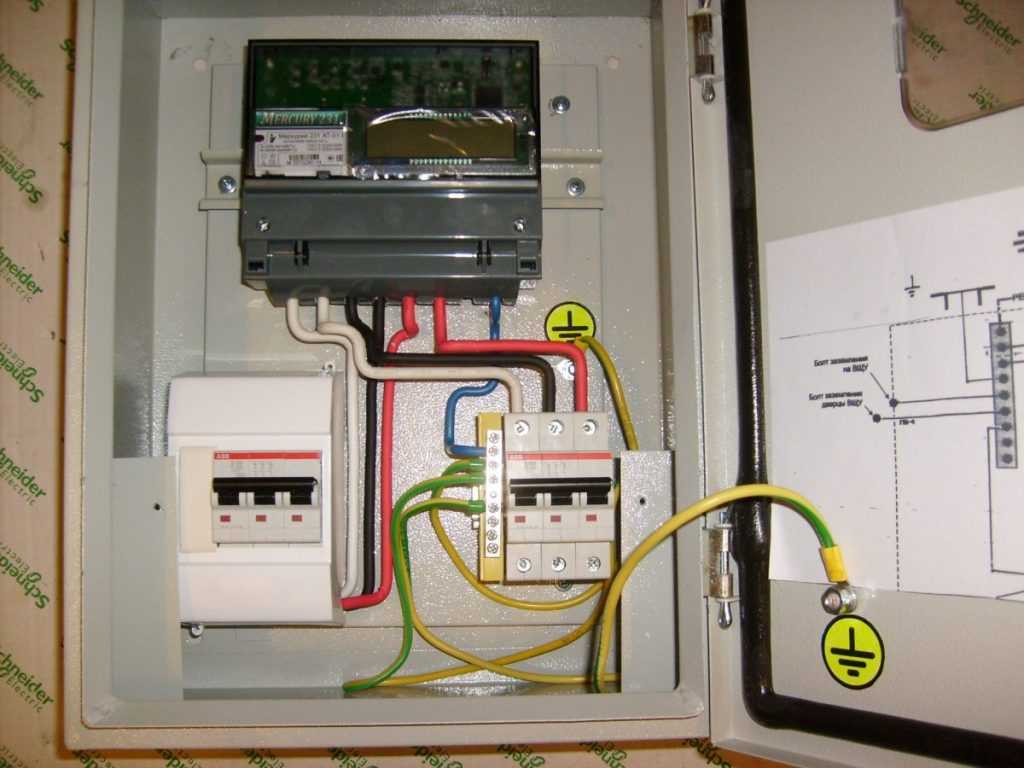

Чтобы выполнить подключение однофазного счетчика, его следует установить в закрывающийся электрощит вместе с другими элементами схемы. Готовый шкаф, оборудованный DIN-рейками для монтажа защитных устройств, лучше приобрести в магазине, подобрав подходящий размер.

Случается, что электросчетчик необходимо установить снаружи на стене дома. Это удобно, в первую очередь, для вас: контролеров из управляющей компании не придется пускать в жилище, а иногда – и во двор (если показания прибора видны из-за забора). Тогда покупайте 2 шкафа в магазине belroselektro.by – уличный, где должен стоять прибор учета и вводной автомат, и внутренний с остальными элементами безопасности.

Справка. Здесь перечислены детали для прямого включения счетчика, применяющегося в квартирах и загородных домах. На промышленных объектах узлы учета присоединяются через специальные трансформаторы, защищающие прибор от высокой нагрузки.

Для разводки внутри щитка используйте провод ПВ-1 с одинарной медной жилой сечением 4 мм², а для подведения заземления – 6 мм². Чтобы сделать надежное соединение проводников с винтовыми контактами электросчетчика, автоматов и УЗО, купите специальные обжимные наконечники.

Подключению электросчетчика предшествует монтаж шкафчика на стену снаружи или внутри помещения. Он вешается в отведенном месте на высоте от 1,5 м от пола и крепится дюбелями. Дальнейшая работа заключается в установке и подключении всех устройств по схеме, представленной выше. Порядок действий такой:

Убедитесь, что подающая линия обесточена.
Поставьте счетчик, автоматы и УЗО на DIN-рейки, зафиксировав защелками. Правильное положение элементов – вводным контактом кверху, а не наоборот.
Прикрутите к корпусу нулевую и заземляющую шину. Протяните внутрь кабель питания и заземления (на улице используйте сальники), разделайте концы и соедините их с главным автоматом и шинами согласно схеме.
Снимите крышку с контактной группы счетчика и подключите к ней провода следующим образом: к первому и третьему – соответственно фаза и ноль от вводного автомата, ко второму и четвертому – фаза и нейтраль до УЗО.
Фазный провод от УЗО разведите по верхним контактам всех автоматических выключателей, нулевой подсоедините к шине. Дальнейшую разводку выполняйте по схеме, как это делает мастер на видео.

Внимание! Указанное в П.3 расположение контактов применяется на большинстве приборов учета от разных производителей. Но перед тем как произвести подключение счетчика, обязательно сверьтесь со схемой в паспорте, дабы не совершить ошибку. Неправильная коммутация фаз может привести к немедленной поломке аппарата после подачи напряжения.
Прокладывая проводку (как внутри электрощита, так и снаружи), старайтесь соблюдать общепринятые обозначения линий разными цветами. По европейским нормам нулевой проводник должен быть синего цвета, заземление – желто-зеленого, а фаза — любой другой расцветки. Если вы закупили одинаковые одножильные провода, используйте для маркировки бирки из кусочков термоусадочных трубок разных цветов. Как правильно подключить одну из распространенных моделей электросчетчиков от бренда «Энергомера», рассказывается в очередном видео:

Заключение
Как вы успели убедиться, собрать и подключить однофазный узел учета потребляемой энергии не представляет проблемы для домовладельца, знакомого с простым монтажом электрики. Важно делать эту работу внимательно, чтобы не спутать провода и не забыть подсоединить заземление. В любом случае контролер от организации – поставщика должен проверить правильность сборки перед опломбировкой. И последнее: не беритесь за самостоятельную установку трехфазных электросчетчиков без проектной документации и согласования с управляющей компанией.
Как подключить электросчетчик
По
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 06.06.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
пклин / Getty Images
Обзор проекта
Домовладелец очень редко работает с электросчетчиком, который контролирует текущее потребление в доме. Это устройство, которое обеспечивает точку подключения, где электроэнергия проходит через стену дома к главному щиту обслуживания, официально принадлежит энергетической компании, а не домовладельцу.
Поэтому любые проводные соединения должны выполняться профессиональным электриком или техническим специалистом энергетической компании. Фактически домовладельцам могут запретить работать у электросчетчика в любом случае. Но все же может быть полезно понять принцип работы электросчетчика и особенности его подключения.
Устройство электрического счетчика
Внутри стандартной коробки бытового электросчетчика находится центральная нейтральная шина с наконечниками для подключения проводов на каждой и две горячие шины, каждая с наконечниками для подключения проводов на каждом конце. Также имеется соединительный наконечник для заземляющего провода, который присоединяется к центральной нейтральной шине. Ни один из этих наконечников для подключения проводов не виден, если сам механизм счетчика не удален из коробки.
Фактические проводные соединения довольно легко понять. Три многожильных провода большого сечения (два горячих и один нейтральный) входят в коробку счетчика от погодной головки на металлической мачте (или от подземной коммуникации) и присоединяются к соответствующим линейным клеммам на горячей и нулевой шинах в счетчике. коробка.
Эти фидерные провода известны как провода линии , а сторона линии счетчика представляет собой верхнюю часть. Провода нагрузки , идущие к панели внутреннего автоматического выключателя, подключаются к остальным клеммам нагрузки на шинах в нижней части основания счетчика. А заземляющий провод, идущий к заземляющему стержню, соединяется с заземляющим наконечником внутри коробки счетчика. Чаще всего заземляющий провод подключается не к основанию счетчика, а к щиту главного выключателя.
Процесс, с помощью которого электрик или коммунальщик подключает электросчетчик, включает в себя в общей сложности семь простых проводных соединений: три линейных соединения, три соединения нагрузки и соединение заземления.
Оборудование/инструменты
Инструмент для зачистки проводов
Отвертки
Ручка или карандаш
Материалы
Лист бумаги или блокнот
Подсоедините горячие провода линии
Когда коммунальная компания подключает счетчик, техник опускает служебные провода с подвесной мачты или в коробку счетчика через подземный ввод. Когда коробка счетчика открыта, а сервисные провода отключены, техник зачистит два провода под напряжением (или прикрепит хомуты, которые позволяют прикрепить провода болтами), а затем прикрепит их к назначенным клеммам на шинах под напряжением. Затем они затянут винты и потянут провода, чтобы убедиться, что соединения плотные.
В некоторых системах провода горячей подачи представляют собой два черных провода, а в других системах будут черный и красный провода.
Ель / Тимоти Тиле
Подсоедините горячие провода нагрузки
Сторона нагрузки электросчетчика, которая передает питание на главный сервисный щит, может быть подключена либо непосредственно к щиту, либо к промежуточному разъединителю. Для этого концы двух горячих проводов нагрузки зачищаются и подключаются к двум нижним клеммам нагрузки на горячих шинах счетчика. Опять же, техник затянет винты и потянет за провода, чтобы убедиться в надежности соединений.
Ель / Тимоти Тиле
Подсоедините провод заземления
Наряду с горячим и нулевым проводом в систему входит отдельный заземляющий провод, идущий от коробки счетчика к заглубленному в землю стержню заземления. Провод заземления подключается к клемме заземления в центре счетчика, которая соединена с нулевой шиной. Другой конец заземляющего провода присоединяется к заземляющему стержню через фитинг, известный как заземляющий наконечник .
Чтобы эффективно защитить этот заземляющий провод, техник может проложить заземляющий провод через полый металлический трубопровод к заземляющему стержню, закопанному в землю. Без этой защиты провод заземления может быть поврежден газонокосилкой или триммером для сорняков.
Ель / Тимоти Тиле
Подсоедините нейтральные провода
Последним шагом является подключение нейтральной линии и проводов нагрузки, которые обычно помечаются белой лентой, чтобы идентифицировать их как нейтральные. Техник зачищает и прикрепляет эти нейтральные провода к верхней и нижней клеммам на нейтральной шине в центре коробки счетчика. Плотно затянув винты отверткой, техник дергает за провода, чтобы убедиться, что они надежно закреплены.
Теперь техник прикрепляет механизм счетчика, закрывает и блокирует счетчик, а затем включает питание сервисных проводов и проверяет правильность работы счетчика.
Ель / Тимоти Тиле
Как электросчетчик контролирует энергопотребление
Роберт Ллевеллин / Getty Images
Электрический счетчик существует для того, чтобы энергетическая компания могла контролировать текущее потребление и выставлять вам соответствующие счета. Электрический счетчик обычно представляет собой прозрачное измерительное устройство в стеклянном корпусе, напоминающее большой каменный кувшин. В стеклянном куполе находятся измерительные устройства, которые включают в себя циферблаты и колеса на измерителях более старых моделей или цифровой дисплей на более новых моделях. Счетчик не только измеряет мощность, но и дает возможность коммунальной компании отключить электричество от вашего дома.
Обычно есть пять циферблатов для измерения киловатт и большое вращающееся колесо, которое находится под ними. Этот тип счетчика может считываться владельцем собственности, который сообщает результаты. Или коммунальная компания прочитает его для вас, иногда за дополнительную плату. Новые электрические счетчики являются цифровыми и фактически считываются из офиса коммунальной компании. Сигнал, идентифицирующий ваш конкретный счетчик, отправляется по служебным проводам от электросчетчика в коммунальную компанию.
Электрические счетчики считывают потребляемую мощность в киловатт-часах. Проще говоря, 1 киловатт-час = 1000 ватт-часов. Счетчик считывает полную потребляемую мощность (в ваттах) всех приборов, осветительных приборов и подключаемых устройств в доме.
Считывание показаний счетчика
Если этого требует ваша коммунальная система, раз в месяц вы будете «считывать показания счетчика». То, как вы это сделаете, будет зависеть от того, какой у вас старый аналоговый счетчик или более новый цифровой.
На аналоговом счетчике вы запишите показания на пяти циферблатах слева направо и скопируете эти показания в отчет для энергетической компании. Как правило, указатели на циферблате находятся между цифрами, и вы сообщаете меньшую из двух цифр. Если указатель циферблата находится точно на цифре, проверьте циферблат сразу справа.
Если он еще не прошел 0, вы будете читать использовать меньшее число для чтения предыдущего циферблата. (У вашей коммунальной компании будут точные инструкции о том, как считывать показания счетчика; в некоторых случаях вам может потребоваться просто скопировать внешний вид циферблатов, например, нарисовать циферблат. )
С цифровым счетчиком считывание показаний счетчика — это просто запись числового значения, отображаемого на цифровом показании.
Как подключить и установить 3-фазный счетчик электроэнергии кВтч? НЭК и МЭК
Установка трехфазного счетчика электроэнергии | 3-Φ, 4-проводной электросчетчик 400 В и 120 В/208 В/240 В/277 В/347/480 и 600 В переменного тока Питание и обслуживание
(от источника питания до главного распределительного щита (MDB) и центров нагрузки в соответствии с NEC и IEC)
В следующих пошаговых руководствах по установке счетчика мы покажем, как подключить трехфазный электросчетчик на 400 В переменного тока для питания 3-Φ и 1-Φ 230 В (Великобритания, ЕС на основе IEC ) и установка однофазных и трехфазных сетей 120 В, 208 В, 240 В, 277 В и 480 В (США на основе NEC) для существующей или новой установки сети.
Для общей и ясной иллюстрации мы использовали КРАСНЫЙ, желтый и синий цвета для фазы, линии или провода под напряжением, а ЧЕРНЫЙ цвет показывает нейтральный провод. Версии с цветовой кодировкой также включены для цветовых кодов проводки IEC и NEC.
Связанный пост: Как подключить однофазный счетчик электроэнергии? 120 В/240 В и 230 В переменного тока — NEC и IEC
Щелкните изображение, чтобы увеличить0006 Предупреждение : В этих примерах показаны наиболее часто используемые схемы и общая проводка для установки электросчетчиков в Великобритании, ЕС, Индии, Пакистане, Южной Африке, Объединенных Арабских Эмиратах и других странах, следующих за IEC (Международной электротехнической комиссией). То же правило применяется к NEC (Национальным электротехническим нормам и правилам) в США и Канаде. Могут быть некоторые вариации в зависимости от конкретных областей, конструкции счетчика (умная электроника или электромеханический) и системы питания. Настройка может отличаться в других типах счетчиков кВтч или электроэнергии в разных местах по всему миру. Для надлежащей безопасности. Пожалуйста, свяжитесь с поставщиком оборудования и услуг, чтобы подтвердить тип подключения перед установкой электропроводки.
Имейте в виду, что выполнение электромонтажных работ своими руками опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации в электропроводных соединениях. Кроме того, необходимо получить необходимые лицензии и одобрение местных властей, прежде чем выполнять установку существующих или новых услуг.
Будьте осторожны: Не прикасайтесь металлическими инструментами к винтовым клеммам, если цепь находится под напряжением, особенно в случае счетчиков на 230 и 400 В (IEC), поскольку винты клеммной колодки не изолированы.
Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
Содержание
Подключение трехфазного счетчика для 400 В переменного тока – (Великобритания и ЕС) – IEC
В Великобритании, ЕС, Азии и странах IEC трехфазное питание 400 В переменного тока обеспечивается четырьмя системы проводов (три фазы (линии) и нейтраль) от трехфазного трансформатора 400/230В до распределительного щита и далее до главного распределительного щита в жилых домах.
Хорошо, что вы можете получить однофазное питание 230 В от точек нагрузки трехфазного счетчика. Все, что вам нужно, это только однофазный провод и нейтраль. Если вам нужно трехфазное напряжение 400 В, все три линии и нейтраль (опционально) необходимы для работы трехфазных цепей, таких как 3-Φ, асинхронные двигатели и т. д.
Правительство Великобритании теперь требует использовать умные и цифровые электросчетчики вместо аналоговых электромеханических счетчиков электроэнергии.
Полезно знать: Электросчетчик также известен как счетчик энергии, счетчик кВтч или счетчик киловатт-часов, который используется для считывания и регистрации использованной энергии и потребляемой мощности в киловатт-часах.
Нажмите на изображение, чтобы увеличить его
Установка трехфазного счетчика электроэнергии (3 фазы, 4 провода, счетчик энергии 400 В переменного тока)
Прежде всего, перед выполнением работ на электроустановках обязательно отключите основное питание. .
Начиная с левой стороны для ГЛАВНОГО, подключите первый входящий (от трансформатора) Фазный (Линейный) провод к 1-му разъему на счетчике (Основной).
Подключите второй входящий фазный провод в 3-й разъем
Подключите третий входящий фазный провод в 5-й слот.
Подсоедините входящий нейтральный (N) провод к 7-му разъему счетчика.
Со стороны нагрузки подключите исходящую нейтраль в 8-м слоте.
Теперь подключите оставшиеся отходящие трехфазные провода во 2-м, 4-м и 6-м слотах соответственно и подключите их к распределительному щиту, как показано на рис.
Ниже приведена принципиальная схема подключения для установки трехфазного , 4- Провода, звезда-400В ) счетчика электроэнергии ( Цифровой или аналоговый счетчик электроэнергии ) от источника питания 400 В переменного тока к главному распределительному щиту в доме.
Щелкните по изображению для увеличения
Счетчик рекомендуется устанавливать вертикально по центральной линии. После установки винтов и т. д. обязательно закройте защитные окна. Вы можете включить главный выключатель питания после успешной изоляции коробки трехфазного счетчика, чтобы проверить, работает ли все как положено.
Вот еще один реально работающий 3-х фазный счетчик электроэнергии, установленный на главном столбе рядом с потребителями.
Нажмите Изображение, чтобы увеличить
На приведенных выше рисунках и диаграммах:
R _в , Y _в и B _в 9018 и B _в 9018 = INCASES OR LIVE OR LIVE OR LIVE OR LIVE OR LIVE OR LIVE OR LIVE OR LIVE OR LIVE OR LIVE OR LIVE OR LIVE OR LIFOMES). 3-фазный трансформатор ( R Ed, Y Ellow, B LUE)
R _OUT , Y _OUT и B _OUT и B _{OUT _{. линии) в качестве нагрузки на главный распределительный щит дома.}}
N _IN = Входная нейтраль от трансформатора.
N _UOT = исходящая нейтраль к распределительному щиту.
Требование к установке 3-фазного счетчика на 400 В
Вы должны связаться и проинформировать поставщиков электроэнергии перед установкой/модификацией или подключением счетчика.
Для всех фаз необходимо использовать одножильные кабели с ПВХ и двойной изоляцией.
Используйте соответствующую маркировку для всех фазных кабелей, таких как L1, L2, L3 и N соответственно.
Свободное пространство шириной 900 мм должно быть обеспечено в случае электрических счетчиков и низковольтных щитов и распределительных устройств с номиналом +100 Ампер.
Используйте не менее 4 мм ² (многожильный медный провод) между потребительским блоком и электросчетчиком или в зависимости от нагрузки.
Выводы счетчика (кабели, используемые для подключения вашего счетчика к вырезу или главному выключателю) должны иметь двойную изоляцию размером 25 мм и должным образом входить в пазы счетчика.
Хвосты счетчика должны быть как можно короче, или, по крайней мере, длина метровых хвостовиков от выреза через прибор учета до блока потребителя) всегда должна быть не более 3 метров кабеля (подробнее в BS7671 Рег. 434.2.1).
Для подключения проводов от распределительного щита к электросчетчику необходимо обратиться к лицензированному электрику. Электричество будет предоставлено позже поставщиками электроэнергии, предъявив им сертификат BS7671, подписанный вашим электриком.
Коробка счетчика должна быть установлена на внешней стороне стены, к которой можно легко получить доступ спереди и которая вряд ли будет повреждена.
Над или под коробкой электросчетчика не должно быть газового счетчика, телефона и другого коммунального оборудования.
Шкаф счетчика (установленный на поверхности или заподлицо), одобренный электросетями Великобритании, может использоваться на основании надлежащих руководств и норм.
Хоккейная клюшка 38 мм (трубчатая) со шкафом счетчика должна быть установлена в соответствии со следующими минимальными спецификациями.
Шкаф счетчика с уровня земли: 600 мм мин. и 1100 мм макс.
Наконечники счетчика: 25 мм
Расстояние от передней части шкафа: Минимум 1000 мм
Хоккейная клюшка (готовая трубка): 38 мм (мин. высота 1450 мм и длина 310 мм) и минимальная глубина 500 мм в саду.
Отверстие для доступа к кабелю: 20/30 мм
Общая проводка трехфазного счетчика (цветовая маркировка IEC) от сети электропитания до главного распределительного щита будет выглядеть следующим образом.
Нажмите на изображение, чтобы увеличить
Трехфазная распределительная проводка в соответствии с цветовым кодом IEC

Трехфазная проводка счетчика для различных уровней напряжения – США – NEC
Ситуация в Северной Америке совершенно иная, чем в Великобритании, ЕС и остальном мире. Например, уровни однофазного и трехфазного напряжения в США — NEC отличаются от стандартов IEC в следующих странах, например, уровень общего однофазного напряжения составляет 120 В, 240 В. Кроме того, однофазные и трехфазные уровни напряжения 120 В, 208 В, 240 В, 277 В и 480 В доступны от трансформатора 7200 В, установленного на опоре.
Уровень трехфазного напряжения в США следующий:
240 В, три фазы, 4 провода (высокая ветвь треугольника) между тремя горячими (линейными) проводами и землей.
208 В, три фазы, 4 провода — между тремя горячими (линейными) проводами и землей.
480 В, три фазы, 4-5 проводов — между тремя горячими (линейными) проводами + нейтраль и земля.
600 В, три фазы, 4 провода — между тремя горячими (линейными) проводами + заземление.
В следующих разделах мы покажем, как подключить электрический счетчик на 240 В, трехфазный, 208 В, трехфазный, 480 В, трехфазный и 600 В, трехфазный, в соответствии с NEC.
Нажмите на изображение, чтобы увеличить

Как подключить 120 В и 208 В – (звезда) 1-Φ и 3-Φ электросчетчик?
Давайте посмотрим, как подключить 3-фазный, 4-проводной счетчик энергии 120 В и 208 В переменного тока.
Прежде всего, перед работой с электрическими установками обязательно отключите основной источник питания.
Подсоедините три входящие линии (L1, L2 и L3) от трансформатора в качестве ГОРЯЧЕГО провода к верхним клеммам (черного, красного и синего цветов).
Подсоедините три отходящие линии (L1, L2 и L3) в качестве ГОРЯЧЕГО провода (со стороны нагрузки) от нижних наконечников к центру нагрузки или главному выключателю распределительной коробки (черного, красного и синего цветов).
Вы можете подключить нейтраль к левому центральному выступу, обозначенному (G и N), если это необходимо в соответствии с конструкцией. Просто подключите линии нагрузки (горячие провода) и нейтральные провода к блоку главного выключателя.
Подсоедините заземляющий провод к маленькому наконечнику (расположенному слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
Для цепей на 120 В можно использовать минимум #10AWG (медь) или #8 AWG (алюминий) (подробности см. ниже).
Медный провод #4 AWG (American Wire Gauge) рекомендуется для заземления (защитного заземления).
Теперь осторожно установите и закрепите счетчик в коробке счетчика (т.е. 7 штырей счетчика на 7 захватов в корпусе коробки счетчика).
При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.
Трехфазный:
208 В — три фазы, 4 провода (3 провода + заземление)
Однофазный:
208 В — одна фаза, 3 провода (2 провода + заземление)
1 Одна фаза, 3 провода (2 провода под напряжением + нейтраль + заземление)
Примечание. Если нейтральный провод отсутствует в блоке счетчика, доступно только 208 В. Если есть нейтральные провода, то и 120 В, и 208 В доступны для панели управления, т. е.
Нейтральный Доступно: Оба 208V и 120V доступны
Нейтральный недоступен: Доступно только 208V
Изображение щелчка, чтобы увеличить
МЕРЕЦИИ: , если линии не подключены к шкафу для мететра, или Меттер неплотно закреплены в проушинах, он не будет считывать показания кВтч, и вы, возможно, не сможете выполнять расчеты счетов за электроэнергию на основе потребления энергии. Кроме того, неправильное подключение счетчика может привести к срабатыванию выключателя или может вызвать вспышку, повреждение счетчика или даже серьезные травмы в результате опасного возгорания.
Нажмите на изображение, чтобы увеличить
Как подключить 120 В, 208 В и 240 В (высокий треугольник) для 3-Φ и 1-Φ Электрический счетчик?
Давайте посмотрим, как подключить 1-фазный и 3-фазный, 4-проводной или 3-проводной счетчик электроэнергии 120 В, 208 В и 240 В переменного тока.
Прежде всего, перед работой с электрическими установками обязательно отключите основной источник питания.
Подсоедините три входящие линии (L1, L2 и L3) от трансформатора в качестве ГОРЯЧЕГО провода к верхним клеммам (синего, черного и оранжевого цветов). Имейте в виду, что 3-я строка (как Линия 3 ) справа оранжевого цвета — силовая ветвь (дикая ветвь) или верхняя ветвь треугольник и должна быть подключена к клеммам справа от нейтрального контакта.
Подсоедините три отходящие линии (L1, L2 и L3) в качестве ГОРЯЧЕГО провода (со стороны нагрузки) от нижних клемм к центру нагрузки или главному выключателю распределительной коробки (синий, черный и оранжевый).
Вы можете подключить нейтраль к левому центральному контакту, помеченному как (G & N), так как нейтраль доступна в верхнем соединении треугольником для однофазного напряжения 208 В.
Теперь подключите линии нагрузки (горячие провода) и нейтральные провода к коробке главного выключателя.
Подсоедините заземляющий провод к маленькой клемме (расположенной слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
Для цепей 120 В можно использовать провода не менее #10AWG (медь) или #8 AWG (алюминий) (подробности см. ниже).
Медный провод #4 AWG (American Wire Gauge) рекомендуется для заземления (защитного заземления).
Теперь осторожно проткните и зафиксируйте счетчик сильным нажатием и восстановите питание, чтобы убедиться, что все в порядке и работает правильно. Сделанный.
При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.
Трехфазный:
240 В — Трехфазный, 4-проводный (3 провода под напряжением (включая верхний ответвленный треугольник) + заземление)
Однофазный:
Однофазный
9083-47 2,083-47 Провода (1 провод под напряжением (должен быть треугольником высокого плеча) + нейтраль + провод заземления)
240 В — однофазный, 3-проводный (2 провода + заземление)
120 В — однофазный, 3 провода (1 провод + нейтраль + заземление)
Примечание. Если нейтральный провод отсутствует в метр коробка, то 208В однофазный не доступен. Если есть нейтральные провода, то 120 В, 208 В и 240 В доступны для панели управления, т.е.0048
Нажмите на изображение, чтобы увеличить

Как подключить 277 В и 480 В – (звезда) 1-фазный и 3-фазный счетчик?
Давайте посмотрим, как подключить 1-фазный и 3-фазный, 5-проводной или 4-проводной счетчик энергии 277 В и 480 В.
Прежде всего, перед работой с электрическими установками обязательно отключите основной источник питания.
Подсоедините три входящие линии (L1, L2 и L3) от трансформатора в качестве ГОРЯЧИХ проводов к верхним клеммам (коричневого, оранжевого и желтого цветов).
Подсоедините три отходящие линии (L1, L2 и L3) в качестве ГОРЯЧЕГО провода (со стороны нагрузки) от нижних клемм к центру нагрузки или главному выключателю распределительной коробки (коричневый, оранжевый и желтый).
Вы можете подключить нейтраль к левой центральной клемме, помеченной как (G & N).
Теперь подключите линии нагрузки (горячие провода) и нейтральный провод серого цвета к коробке главного выключателя.
Подсоедините заземляющий провод к маленькой клемме (расположенной слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
Для цепей на 120 В можно использовать минимум #10AWG (медь) или #8 AWG (алюминий) (подробности см. ниже).
Медный провод #4 AWG (American Wire Gauge) рекомендуется для заземления (защитного заземления).
Теперь осторожно проткните и зафиксируйте счетчик сильным нажатием и восстановите питание, чтобы убедиться, что все в порядке и работает правильно. Сделанный.
При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.
Трехфазный:
480 В — трехфазный, 4-5 проводов (3 провода под напряжением + нейтраль (при необходимости) + заземление) (2 провода под напряжением + провод заземления)
277 В — одна фаза, 3 провода (1 провод под напряжением + нейтраль + заземление)
доступный. Если есть нейтральные провода, то 277 В и 480 В доступны для панели, т.е.
Нейтраль Доступно: 277 В Однофазный также доступен
Нейтраль Недоступно: Доступно только 480 В (1-P и 3-P)
Нажмите на изображение, чтобы увеличить 600 В / 347 В — (звезда) и 480 В — трехфазный счетчик?
На следующем рисунке показано подключение для двух конфигураций следующим образом.
Измерение треугольником 480 В (левая сторона)
Это только трехфазная проводка счетчика, т.е. нейтраль и однофазная система не включены. В шкафу счетчика есть 5 зажимов без нейтрали, но заземление все еще подключено в соответствии с NEC.
347 В / 600 В — Измерение звездой (правая сторона)
Схема подключения этого счетчика такая же, как для 277 В и 480 В (1-P и 3-P). Имеется 7 зажимов, т.е. нейтраль включена для однофазного питания 347 В.
Трехфазный: 600 В, 3-фазный, через три горячие линии + провод заземления.
Однофазный: 347 В, 1-фазный с одним горячим проводом + нейтраль + земля.
Нажмите на картинку, чтобы увеличить
Сечения кабелей и проводов для горячих, нейтральных и заземляющих проводов — NEC
Используйте надлежащее сечение проводов в зависимости от цепей нагрузки.
Используйте № 8AWG (медь) или № 6 AWG (алюминий) для цепей 240 В. Для 100 ампер вы можете использовать
№ 4 AWG для меди и № 2 AWG алюминия для служебных линий (как горячих, так и нейтральных) в случае 100 ампер.
Для 100 ампер можно использовать 2/0 тыс.смил (AWG) для меди и 4/0 тыс.смил для алюминия (на основе таблицы NEC 250.122).
Для заземляющего провода к заземляющему стержню необходимо использовать провод сечением не менее 4 AWG. Вы можете проверить код города для подтверждения.
В следующей таблице показаны типичные размеры проводов линии Miniman Line, нейтрального провода и провода заземления.
Breaker size Typical Wire Sizes For Meter & Panel Box
Ⓛ Ⓝ Ⓖ
Line Conductor Neutral Проводник* Провод заземления
Aluminum Copper Aluminum Copper Aluminum Copper
100 Amp #2 #4 #4 #4 #6 # 4
200 Amp 4/0 2/0 2/0 1/0 #2 #4
*Neutral size is determined by load calculation and NEC таблица 250. 122. Всегда сверяйтесь с местными кодами городов.
Вот таблица в формате изображения, если вам нужно скачать в качестве справки.
Общие требования к установке трехфазного счетчика
Коробка счетчика должна быть плотно и надежно прикреплена к стене или надежно закреплена на твердой поверхности на нужном уровне.
Используйте только одобренные материалы для измерительной коробки, такие как кабелепровод, оцинкованная труба и крепежная скоба.
Соединительные винты проводов и наконечников должны быть затянуты, т.е. прочная заделка.
Используйте надлежащий размер провода для точного номинального тока оборудования, а также мощности распределительной коробки и центров нагрузки.
Наконец, проверьте подключение проводки в соответствии с руководством пользователя, предоставленным поставщиком счетчика.
Измерительная коробка от уровня земли: 4 фута до 5 футов-6 дюймов.
Расстояние от передней части шкафа счетчика: Мин. свободное пространство 4 фута и 12 дюймов со всех сторон.
Разделение с газовыми и другими счетчиками: Минимум от 3 до 5 футов и 6 дюймов на выходной стороне штанги газового счетчика.
Соединение подземной трубы: Минимум 18 дюймов ниже линии земли.
Жесткий кабелепровод: В соответствии с NEC
Сечение заземляющего провода относительно заземляющего стержня: #4 AWG (медь)
NEC — США
Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника высокого плеча?
Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель? Проводка распределительного щита
Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
Как определить правильный размер подпанели?
Как подключить субпанель? Установка главного наконечника для 120/240 В
Как определить количество автоматических выключателей в щите?
Как найти количество лампочек на одном автоматическом выключателе?
Как найти количество розеток на одном автоматическом выключателе?
Как определить размер центра нагрузки, панелей и распределительного щита?
IEC — Великобритания и ЕС
Как подключить однофазный потребительский блок 230 В с УЗО? IEC, UK & EU
Как подключить потребительский блок с двойной раздельной нагрузкой 230 В? — УЗО+ПЦ
Как подключить 1-фазный потребительский блок с раздельной нагрузкой? — RCD+RCBO
Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
Как подключить трехфазный распределительный щит на 400 В? IEC & UK
Как подключить электропроводку к гаражному потребительскому блоку?
Как подключить двойную 3-контактную розетку? Подключение 2-местной розетки
Как подключить 3-контактную вилку Великобритании? Подключение вилки BS1363
Как подключить британскую 3-контактную розетку? Подключение разъема BS1363
Проводка распределительного щита с УЗО (устройства защитного отключения) — однофазное домашнее питание.
