Кухонный уголок своими руками — чертежи, пошаговые инструкции

Статьи

Содержание

  • 1 Немого истории
  • 2 Советы по выбору составляющих уголка
  • 3 Мастерим сами
    • 3.1 Первый модуль – длинный диванчик
    • 3.2 Второй модуль – короткий диванчик
    • 3.3 Третий модуль – соединительный уголок
  • 4 В заключение

Утомительные походы по мебельным салонам не увенчались успехом? Вам так и не встретилась обеденная группа с подходящим соотношением дизайн/качество/цена? А не хотите сделать кухонный уголок своими руками – чертежи будут представлены в этой статье? Ведь так перед вами открываются уникальные возможности – вы можете экспериментировать с дизайном, материалом, да и выйдет это гораздо дешевле.

В статье вы найдете полную подборку схем и чертежей для самостоятельной сборки уголка для кухни, но сначала…

Стандартный мягкий уголок для кухни

Немого истории

Прародители малогабаритных кухонных уголков – угловые диваны, появившиеся в эпоху постмодернизма и прочно вошедшие в моду как незаменимый для экономии пространства и удобный в использовании предмет мебели.

Чуть позже в Европе и США начинают продаваться небольшие канапе и софы для кухонь, со временем усовершенствованные под уголки. А вскоре подобные изделия появляются и на постсоветском пространстве – далекие от тенденций изысканного дизайна. Например, если на Западе уголки уже оформлялись в стиле модерн, а материалом для их сборки служило натуральное дерево, то у нас – это было ДСП, окрашенное краской и обитое красной тканью (читайте также об особенностях выбора мягкого уголка для кухни).

Но, нужно заметить, не смотря на столь «бедный» дизайн, отечественные изделия были весьма практичными и функциональными. В тех же европейских уголках далеко не всегда можно было встретить такой удобный элемент, как встроенные ящики для хранения кухонной утвари.

Современная кухонная группа лаконичного дизайна и оформления

Современные угловые изделия для кухни в принципе, мало чем отличаются – использование инновационных надежных материалов (хромированный металл, пластик и т.д.

), широкий выбор дизайна и обивки. Сама конструкция осталась прежней.

Советы по выбору составляющих уголка

Перед тем, как начать мастерить уголок на кухню своими руками, нужно определиться в некоторых важных вопросах. Вот несколько полезных советов, которые, надеемся, помогут вам в этом:

  • Выбирая конфигурацию уголка, правильно определите направление угла: данные кухонные изделия могут быть либо правосторонними, либо левосторонними.
  • Также нужно заранее позаботиться о приобретении всего необходимого материала: ламинированное и шлифованное ДСП, мебельные металлические уголки, рояльные петли, шканты, конфирматы, саморезы, ткань для обивки, поролон для сидений, клей, степлер со скобами.

Ламинированное ДСП

Шлифованное ДСП

Металлический мебельный уголок

Рояльные петли

Шканты

Конфирматы – шурупы мебельные

  • Что касается обивки, то лучше отдать предпочтение синтетическим материалам, коже или кожзаменителю – они дольше сохраняют свой первоначальный внешний вид и легко чистятся.
  • Поролоновые мягкие сиденья подойдут для дома или квартиры, твердые – для открытых веранд и летних кухонь (узнайте также о преимуществах маленького кухонного дивана со спальным местом).

Мастерим сами

Как правило, стандартный кухонный уголок с «пустым» углом состоит из 3 отдельных модулей: два дивана (один длинный, второй короткий) и соединительного уголка. Обеденная зона может быть дополнена столом, стульями, табуретами, пуфиками и навесными полочками. Но речь сейчас не об этом.

Перед тем как научиться делать кухонные уголки своими руками, проделайте следующее:

  • Определитесь с шириной и длинной будущего изделия. Лучше нарисовать схему конфигурации на бумаге. Учтите, уголок должен подходить по размеру к полу, стене и всем приборам на кухне.
  • Подберите оптимальную высоту для всех членов семьи. Для этого можно замерить любой удобный стул и сделать высоту уголка (от пола до сиденья) аналогичной.
  • Подготовьте комфортное место для работы, необходимые материалы и инструменты.

Итак, переходим непосредственно к изготовлению. Для удобства, мы разбили все этапы работ, чертежи, параметры и советы по частям (модулям).

Первый модуль – длинный диванчик

Длинный диванчик

Вид сзади

Мы взяли следующие размеры:

  • Высота – 80 см;
  • Длина – 100 см;
  • Глубина – 40 см.

Сборочная схема

Схема сборки, вид сзади

Деталировка с указанием кромки

Фурнитура

Пошаговые инструкции сборки:

  • Боковины – основные несущие детали. В первую очередь нужно осуществить разметку деталей под фрезеровку.

Необходимый набор деталей для фрезерования (на фото красными точками обозначены места сопряжения радиусов при переходе кривых линий):

  1. Внутренняя – радиус 300 мм;
  2. Наружная – радиус 30 мм;
  3. Наружная – радиус 600 мм;
  4. Внутренняя – радиус 150 мм;
  5. Внутренняя – радиус 30 мм.

Места сопряжения радиусов

Подробная разметка боковины под сборочные отверстия

Все эти шаблоны (детали) можно без проблем сделать на одном куске фанеры размером 650×400 мм.

  • Боковины фрезеруются из ламинированного ДСП и оклеиваются по контуру кромкой АБС 2 мм. На нижние торцы при помощи саморезов прикручиваются мебельные подпятники 4×30 мм (узнайте также обо всех тонкостях перетяжки кухонного уголка).

АБС кромка

Мебельные подпятники

  • Лицевая часть ниши. Используемый материал – ламинированное ДСП 16 мм (толщина). Наклон лицевой части = 10°. Данную деталь уголка можно оклеить и обычной бумажной кромкой, так как нагрузки на кромку во время эксплуатации почти нулевые. Все остальное видно на чертеже.

Лицевая часть ниши

  • Дно ниши. Используемый материал – шлифованное ДСП 16 мм. Чертеж также прилагается.

Дно ниши

  • Стенки ниши. Используемый материал – шлифованное ДСП 16 мм.

Стенки ниши

  • Планка сидения. Используемый материал – ламинированное ДСП 16 мм. Необходима для закрепления подъемного сиденья с применением рояльной петли. Данная деталь держится на шкантах.

Планка сиденья

  • Упорная планка для спинки. Используемый материал – шлифованное ДСП 16 мм.

Упорная планка для спинки

  • Спинка. Материал тот же, что и в предыдущем пункте. Данная деталь в последствие обтягивается поролоном и тканью, поэтому ее размер (длина) уменьшена на пару миллиметров. Как правило, спинка зажимается на шкантах между боковин, а также фиксируется уголками к упорной и верхней планке. Сами уголки крепятся на саморезы 4×16 мм.

Спинка

Совет! Для фиксации предпочтительней использовать металлические уголки, а не пластиковые. Во-первых, это значительно надежнее. А, во-вторых, спинках расположена под небольшим наклоном 5° и металлический уголок легко под нужный угол, чего нельзя сделать с пластиковым.

  • Верхняя планка. Используем ламинированное ДСП 16 мм. Эта деталь является стяжным элементом верхней части и дополнительной фиксации и жесткости спинки длинного диванчика.

Верхняя планка

Спинка в собранном виде

Обтяжка модуля.

Вот подробная инструкция:

  • По размеру сиденья и спинки вырезается два куска поролона. Для сиденья заворот поролона делается на лицевой торец (+ 2 сантиметра к ширине материала). А вот по бокам лучше не делать заворотов – излишняя толщина будет мешать открыванию и закрыванию сидения. На спинке заворот делается на верхнем и нижнем торце.

Наклеивание поролона на сиденье

Совет! Для кухонного уголка идеально подойдет поролон плотностью 38 кг/м³ – он обычно розоватого оттенка, упругий и служит гораздо дольше, чем стандартный поролон.   Важно! Ровно разрезать поролон – большая сложность (особенно если его толщина более 5 см). Отрезать толстый материал идеально ровно поможет нагретая нихромовая нить. Тонкий или поролон средней толщины легко выкроится обычным остро заточенным сапожным ножом.

  • К деталям поролон приклеивается на «88» клей. Данная процедура необходима, дабы избежать постоянного съезжания поролона во время обтяжки тканью и сбивания во время использования.
  • Далее нужно вырезать заготовки обивочной ткани. Так как конструкция уголка и форма его мягких деталей довольно проста, какой-либо специальной подготовки обивочной ткани не требуется. Она просто оборачивается вокруг детали, подгибаются уголки, и все это дело фиксируется скобами при помощи степлера с шагом в пару сантиметров.

Способы подгиба ткани на углах

Второй модуль – короткий диванчик

Короткий диванчик

Мы взяли следующие размеры:

  • Высота – 80 см;
  • Длина – 60 см;
  • Глубина 40 см.

Принцип и способ сборки точно такой же, как при изготовлении первого модуля. Разница лишь в длине диванчика. Все необходимые схемы и чертежи прилагаются.

Лицевая часть ниши

Дно ниши

Стенки ниши

Планка сиденья

Упорная планка для спинки

Спинка



Верхняя планка

Третий модуль – соединительный уголок

Соединительный уголок, вид сзади – мы будем изготавливать такой, только без ящика

Мы взяли следующие размеры:

  1. Высота – 80 см;
  2. Длина 45 см.
  • Две упорные планки для спинки. Используемый материал – шлифованное ДСП 16 мм. Это две из трех деталей, формирующих форму изделия. Обратите внимание, что дальний уголок на деталях срезан, чтобы кухонный диванчик мог плотнее встать к стене. Планки можно вырезать по нужным размерам при помощи электролобзика. Как крепятся данные детали, вы можете видеть на приведенных ниже рисунках.

Упорная планка

  • Сиденье. Материал все тот же.

Сиденье

  • Составная спинка, центральная часть. Данная деталь имеет трапециевидную форму, которая обусловлена ее наклоном.

Центральная часть спинки

  • Составная спинка, боковые части. На рисунках видно, как правильно их изготовить.

Все элементы спинки зажимаются на шкантах между боковин и дополнительно фиксируются металлическими уголками к упорным планкам.

  • Обивка соединительного уголка производится уже по известному вам принципу.

В заключение

Теперь вы умеете самостоятельно конструировать такие удобные и функциональные мебельные изделия, а также знаете, как обновить обивку при необходимости. На «десерт» предлагаем посмотреть тематическое видео.

Статьи по теме

Все материалы по теме

Добавить в избранное Версия для печати

Поделитесь:

чертежи и схемы, сборка, обивка

Чтобы сделать кухонный уголок своими руками, не обязательно быть профессионалом. Выполнить работу сможет любой человек, вооружившись терпением и необходимыми инструментами.

Содержание

Определяемся с дизайном и конструкцией

Перед самостоятельным изготовлением уголка нужно определиться с его размерами. Это поможет с максимальной эффективностью использовать пространство помещения. П-образный гарнитур уместен в просторной комнате. Уголок из отдельных модулей рекомендуется ставить в квартирах-студиях. В тесной кухне лучше устанавливать только Г-образную конструкцию.

Перед тем как сделать кухонный уголок своими руками, нужно приобрести материалы для каркаса и обшивки, учитывая, что гарнитур будет интенсивно эксплуатироваться. Его внешний вид не должен диссонировать с дизайном комнаты. Обивка выбирается из материалов, которые легко очищаются от загрязнений.

При разработке конструкции мебели желательно сделать эскиз, который поможет представить, как она будет смотреться в окружении других предметов интерьера. Кухонные уголки неопытному мастеру лучше делать по готовым чертежам.

Модульные уголки

Мебель подобного рода представляет интерес для любителей экспериментировать с ее расположением в комнате. Предметы гарнитура не скрепляют друг с другом. Чаще модульный уголок состоит и 2-3 диванов. Иногда их дополняют угловыми сиденьями, представляющими собой кресло на 3 ножках или на 3-угольном основании.

Модульный гарнитур относится к категории прямых кухонных уголков, главным недостатком которых является дискомфорт, испытываемый сидящим в угловой части человеком.

Со спальным местом

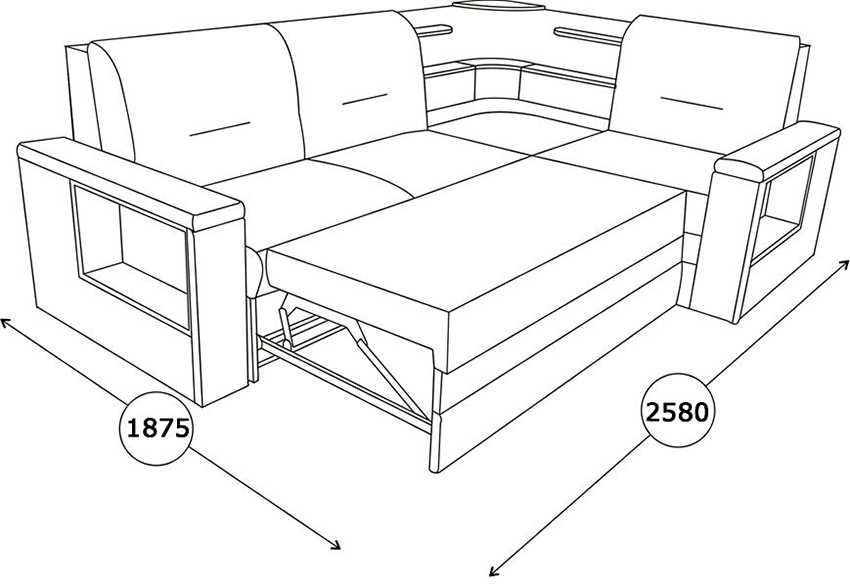

Можно соорудить в кухне такие уголки, которые иногда будут использоваться в качестве кроватей. Классическую конструкцию гарнитура дополняют кушеткой. Днем она служит сиденьем. При необходимости ее придвигают к остальным элементам. Важно не ошибиться с размерами кушетки. Ее высота должна быть такой же, как у диванов. Ставить ее лучше на мебельные колеса, размер которых нужно учитывать при разработке чертежа. Кухонный уголок со спальным местом может быть модульным.

С ящиками для хранения

Лучшим вариантом кухонного гарнитура будет уголок с диванами, оснащенными ящиками для хранения вещей. Они должны быть просторными и удобно открываемыми. Следует учитывать, что ящики могут не позволить сидящим на диване людям расположиться с комфортом. Стоящие на полу короба не должны мешать ногам, поэтому их передние стенки рекомендуется делать скошенными или углубленными.

Часто, делая кухонный уголок своими руками, мастера размещают ящики не только под сиденьями, но и за спинками диванов. В этом случае площадь занимаемого гарнитуром места вырастает. Иногда вместо коробов для хранения каркас оборудуют выдвижными ящиками. Сборка мебели такого вида, по сравнению с монтажом диванов с сиденьями-крышками, усложняется.

Для маленькой кухни

Изготавливая уголок для кухни своими руками, предназначенный для эксплуатации в ограниченном пространстве, приходится думать об экономии площади. Габариты помещения позволяют построить прямой уголок с небольшими диванами.

Мебель делают таким образом, чтобы в ней можно было хранить вещи, утварь и т. п. Конструкцию ограничивают по ширине и длине, чтобы она не загромождала комнату. Ее дополняют легкими стульями или табуретами. Для маленькой кухни можно сделать модульный гарнитур.

Необходимые материалы и инструменты

Для работы по изготовлению кухонного уголка из дерева потребуются следующие инструменты:

  • циркулярная пила, ножовка или электролобзик;
  • дрель;
  • шуруповерт;
  • угольник;
  • рулетка;
  • карандаш и мел;
  • киянка;
  • степлер;
  • инструменты для шлифования поверхности;
  • ножницы;
  • строительный нож.

Крепежом будут служить:

  1. саморезы;
  2. конфирматы;
  3. мебельные болты с шайбами и гайками;
  4. шканты.

Нужно приобрести такие материалы, как:

  • поролон 80-мм толщины для сидений;
  • тонкий пенополиуретан для отделки спинок диванов;
  • дерматин, жаккардовую ткань и т.п. для обивки;
  • маскирующую ткань;
  • рояльные или мебельные петли;
  • фанера или ДСП;
  • ДВП;
  • бруски 40х40 мм;
  • скобы;
  • кромка из АБС или ПВХ для отделки торцов;
  • стальные уголки с отверстиями.

Для кухонного уголка из массива сосны нужно купить доски 100х40 мм, фанеру. Древесину строгают электрическим или ручным рубанком. Окончательную шлифовку выполняют наждачной бумагой или ленточной машинкой. Для работы подходит только ровная, высушенная древесина без признаков гниения и трещин.

Чертежи и схемы

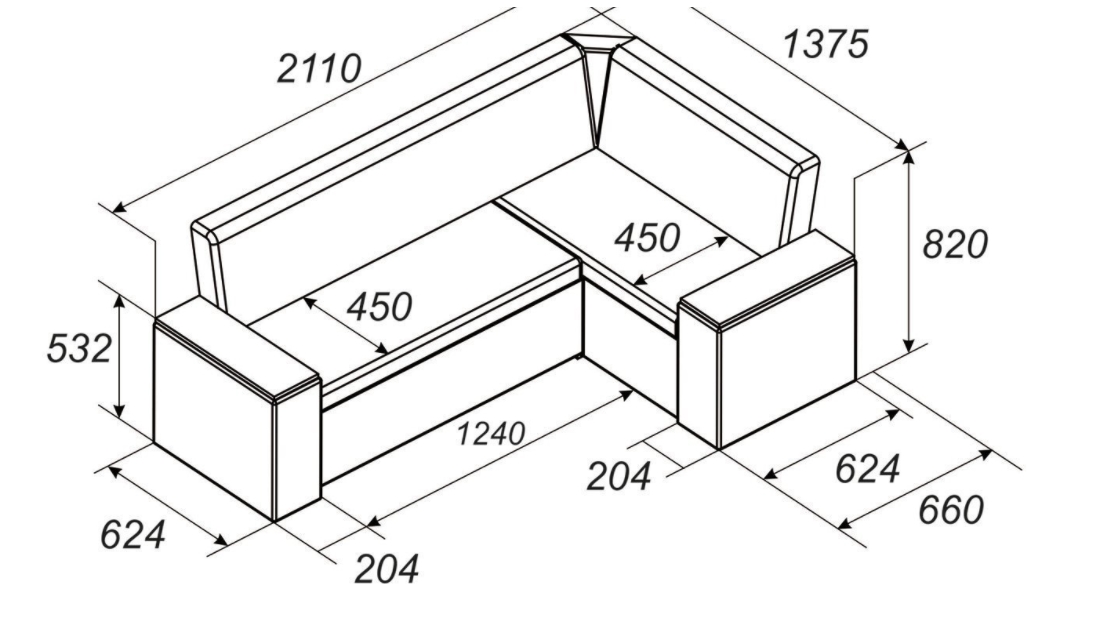

Детальный чертеж кухонного уголка позволит избежать перерасхода материалов и ошибок в конструировании. Кроме общей схемы изделия, в чертеже должны быть указаны точные размеры элементов конструкции, диаметры отверстий и сечение крепежа. Начинающему мастеру рекомендуется не отклоняться от выполнения предложенных в чертеже технических условий. Нужно учитывать, что замена материалов скажется на эксплуатационных характеристиках гарнитура.

Взяв за основу чертежи для изготовления кухонного уголка, опытный столяр может внести изменения в его конструкцию, но экспериментировать с высотой мебели не стоит. Можно оснастить диваны дополнительными местами хранения или скорректировать длину сидений. При увеличении размеров гарнитура необходимо усиление деталей каркаса. Уменьшение длины на прочности конструкции кухонных уголков не сказывается.

Сборка

Точное следование пошаговым инструкциям сборки мебели поможет начинающему мастеру выполнить работу без лишних материальных и временных затрат. Процесс делится на несколько этапов, в числе которых есть:

  • строительство каркаса;
  • раскрой и пошив чехлов;
  • обивка спинок и сидений;
  • сборка гарнитура.

Перед тем как сделать уголок на кухню своими руками, нужно освободить помещение от мебели и посторонних предметов.

Установка и скрепление каркаса

Каркас кухонного гарнитура можно построить из ориентированно-стружечной плиты, ДСП или фанеры. В собранном виде панели из древесины представляют собой просторный и крепкий короб. Для изготовления каркаса надо выбирать ламинированные ДСП. Торцы подготовленных для сборки элементов необходимо загерметизировать кромочной лентой. Это защитит древесно-стружечную плиту от влаги, а помещение – от выделения из ДСП вредных испарений.

Из древесных панелей часто делают только боковины каркаса. Эти части конструкции соединяются между собой брусками. Для надежного стягивания листов друг с другом и перекладинами следует применять сквозные соединения. Стальные уголки лучше использовать при изготовлении гарнитура из досок. В этих случаях его элементы собирают с помощью болтов.

Перед ввинчиванием крепежа в ОСП, ДСП и фанере необходимо высверлить отверстия, немного меньшие, чем сечение конфирматов или саморезов. Дополнительную прочность конструкции придадут шканты. Соединение деталей лучше выполнять после обработки отверстий, крепежа, шипов и контактирующих поверхностей клеем.

Монтаж фасадов и основания для сиденья

Бруски между боковинами кухонного уголка можно обшить фанерой или ДВП. Листы фасадов крепятся к каркасу саморезами. Для основания сиденья подходит фанера толщиной не менее 10 мм и 16-миллиметровая ДСП. Крышку соединяют с корпусом рояльными или мебельными петлями. Несъемное сиденье можно закрепить конфирматами и саморезами.

Обивка спинок и сидений уголка

Обивку элементов гарнитура иногда целесообразнее выполнить до их сборки. Тонкой тканью часто обтягивают внутренние стенки коробов и закрывают тыльные части сидений и спинок. Маскирующий материал прибивают мебельными гвоздями или скобами после обивки.

Наполнитель для мягкого кухонного уголка

Те, кто делает своими руками мягкий уголок для кухни, используют в качестве наполнителя поролон. На спинку можно положить лист толщиной 20 мм. Основание для сиденья лучше закрыть поролоном толщиной от 40 до 80 мм. Долговечностью и упругостью отличается пенополиуретан плотностью не меньше 30 кг/м³. Более мягкий поролон через непродолжительное время сомнется.

Наполнитель фиксируют на основании клеем, который наносят на контактную поверхность деревянной плиты зигзагообразно или в шахматном порядке. По краям основания пенополиуретан можно закрепить степлером.

Иногда сиденьями и спинками уголка служат своеобразные матрасы и подушки. Чехлы можно заполнить измельченным поролоном, силиконизированным волокном и т.п.

Какую ткань выбрать

Чаще всего обивочной тканью для кухонного уголка служит дерматин. С него легко удаляются загрязнения. Имитирующий дорогую кожу материал дешев, износостоек и долго не выцветает. Для обивки можно выбрать микрофибру. Она не уступает по основным характеристикам дерматину, но, в отличие от него, «дышит». Недостатком микрофибры является непродолжительный срок службы.

Выбравшие флок, должны знать, что недорогой материал не практичен, так как его ворс хорошо накапливает пыль. Красивая, прочная жаккардовая обивка обойдется дорого. Не отличается дешевизной и тефлоновая ткань, хотя своими свойствами превосходит другие виды обивки.

Менее всего для отделки диванов подходит натуральная ткань: она быстрее загрязняется. Ее сложнее чистить. Материал быстро истирается.

Раскрой ткани и сборка

Перед тем как сделать своими руками обивку уголка, необходимо точно определить размеры сидений. Раскраивая ткань, нужно учитывать толщину не только основания, но и подкладки. При конструировании развертки к размерам материала нужно добавить по 1,5-2 см. Боковые части обивки сшивают. Сделать покрытие можно, соединив фрагменты разных по цвету и составу материалов.

Обивка материалом

На лежащую на плоской поверхности (лицевой частью вниз) обивочную ткань кладут плиту сиденья или спинки. Материал натягивают и крепят к основанию в 2 точках, по центру длинных сторон. Затем его, не допуская перекосов, фиксируют скобами или мебельными гвоздями с шагом не более 3 см.

Угол

Самой сложной задачей может показаться изготовление угла кухонного гарнитура с дугообразной спинкой.

Уголки в уголке

Упростить работу помогут стальные уголки. На прикрепленных к боковинам профилях фиксируют сиденье, представляющее собой прямоугольный треугольник или равнобедренную трапецию. Каркас спинки – 2 горизонтальные деревянные плиты в форме прямоугольного треугольника с вогнутым основанием. Элементы каркаса соединяют друг с другом перемычками из досок, фанеры или ДСП. К дугообразной части уголками и саморезами можно прикрепить несколько обитых материалом прямоугольных панелей.

Для надежной фиксации спинки можно воспользоваться уголками и мебельными болтами. Ее тыльную часть закрывают толстым картоном или маскирующей тканью.
