Парогенераторы – это устройства, с помощью которых для определенных нужд из воды получают пар, за счет его интенсивного нагрева. Чаще всего их используют в банях или на мойках автомобилей.

Такие аппараты имеют свои основные преимущества в виде компактности и мобильности. К тому же, за счет весьма простой конструкции, сделать парогенератор может любой человек своими руками без привлечения для этого специалистов.

Конструкция

Использование данных приборов в бане будет стоить гораздо меньше, чем строительство печи-камина и поддержание её технического состояния. Дело в том, что электропарогенератор необходимо только закрепить в нужном месте и включить в электросеть.

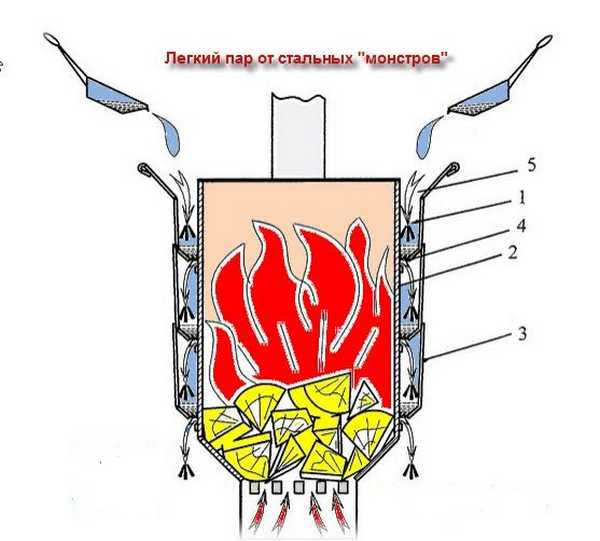

Есть твёрдотопливные варианты, которые работают на дровах (генератор пара Перевалова), где емкости с водой находятся непосредственно под воздействием пламени. При этом, во всех вариантах для подачи пара не используются никакие двигатели, так как вода, преобразуясь в пар, под высоким давлением будет выходить наружу сама.

Чтобы понять, как сделать самодельный парообразователь, необходимо разобрать из чего он состоит.

Классический электрический вариант включает в себя:

  • канал для притока воды;
  • рабочий блок, где будет происходить кипячение воды;
  • модуль испарения.

Конечно, можно приобрести готовые модели, а не делать самому. Однако цена таких вариантов будет весьма значительной. Чтобы собрать самодельный вариант, можно использовать некоторые вышедшие из строя бытовые приборы, они имеются практически в каждом хозяйстве и в этом случае могут получить вторую жизнь.

Выбор емкости

Лучше всего в качестве рабочей емкости, где будет происходить нагрев воды в новом парогенераторе, использовать вышедшую из строя или новую скороварку.

Дело в том, что эффект парообразования в её конструкции заложен уже изначально.

[advice]Примите к сведению: размеры и объем необходимой емкости будет зависеть, прежде всего, от необходимой паропроизводительности. Если сделанный аппарат выдает количество меньше необходимого, то ему придется работать непрерывно, на пределе возможностей, из-за чего часто будет возникать необходимость его ремонта.[/advice]

Такой прибор будет полностью соответствовать всем требованиям, предъявляемым в контексте создания парообразователя:

  • у него есть герметично закрывающаяся крышка;
  • прочность его корпуса имеет необходимые показатели, позволяющие выдержать требуемое для создания пара давление;
  • в корпусе скороварки предусмотрен клапан, для вывода избыточно образованного пара.

Когда процесс выбора емкости будет закончен, требуется определить, чем будет осуществляться нагрев воды.

Выбор нагревательного элемента

Отталкиваться в выборе нагревательного элемента нужно от объемов бака, его размеров и необходимой мощности.

Для нагрева воды можно использовать газовую (электрическую) плиту или электрический ТЭН.

Самым безопасным, а также удобным способом, позволяющим нагревать воду в корпусе скороварки, является размещение в ней нагревательного элемента в виде ТЭНа.

[warning]Следует учесть: такое устройство, как ТЭН, по факту является большим кипятильником. Он практически в каждом магазине хозяйственных товаров. Однако, до этого важно определиться с его размером и имеющейся у него мощностью. Последняя может варьироваться в весьма больших пределах.[/warning]

Если есть желание сэкономить на используемом нагревательном элементе – можно попробовать разобрать старый электрочайник или самовар электрический, взяв при этом ТЭНы, которые там используются.

[advice]Рекомендация специалиста: применение ТЭНа, взятого из электрочайника современного образца, станет необходимостью совершенно другого крепления нагревательного элемента внутри скороварки. Причина в том, что контакты, находящиеся на подобных ТЭНах, не имеют возможности зафиксировать нужным образом провода.[/advice]

До того, как приступить к сборке самого парогенератора, необходимо провести расчеты, чтобы определить оптимальное количество устройств, необходимых для создания пара. Так, для большого его количества, может потребоваться три и более подобных нагревателя.

Процесс сборки

Когда будет выбираться способ крепления ТЭНов, нужно делать так, чтобы трубки не касались ни днища, ни тем более стенок. Поэтому необходимо просверлить в стенке сквозное отверстие соответствующего размера, чтобы туда можно было вмонтировать нагревательный элемент.

При этом, расстояние ТЭНов от поверхности должно быть примерно 1 см. Это обеспечит правильный нагрев без повреждения самой емкости.

Лучше всего использовать изолирующие шайбы, которые должны быть установлены и снаружи, и внутри емкости. Чтобы герметизировать крепления, применяются силиконовые прокладки (важно, чтобы это были именно термостойкие варианты). Их можно приобрести в магазине или же сделать самостоятельно.

Также необходимо сделать канал для подачи воды. Чтобы обеспечить непрерывное поступление воды, можно применить еще одну емкость (желательно в несколько раз большую по объемам, чем рабочая). Её нужно расположить выше преобразователя, чтобы создать определенное давление и обеспечить постоянный приток воды в скороварку с ТЭНом. Для этого в дне рабочей емкости нужно сделать отверстие толщиной в медную трубку, через которую будет поступать вода. Внутри эта трубка должна будет находиться ниже уровня, где закреплены ТЭНы, для эффективного парообразования.

Чтобы парогенератор работал продуктивно, необходимо обеспечить непрерывное поступление новых порций свежей воды. Это защитит устройство от поломки, перегорания ТЭНов, и будет являться гарантией эффективной работы парогенератора.

[warning]Важно знать: сборка самодельного парогенератора достаточно простая, однако в случае неправильной установки элементов, такое устройство может быть очень опасным. [/warning]

Парогенератор, собранный своими руками, не может заменить аналогичный заводской парогенератор, более надёжный, мощный и функциональный. Но если есть необходимость, то можно свой выбор сделать в сторону самодельного устройства.

Смотрите видео, в котором специалист рассказывает как сделать парогенератор своими руками из обрезков трубы:
