Как сделать откатные (раздвижные) ворота самому своими руками
18 августа 2017
Прежде чем самому сделать откатные ворота своими руками, ознакомьтесь с несколькими видами монтажа
Существует много названий открытия створки в сторону — сдвижные, откатные, раздвижные, выдвижные, консольные, телескопические, отъездные др. только все по разному их спрашивают и называют. Комплект откатных ворот можно установить 4 способами.
Выбирая комплект откатных ворот для самостоятельной установки цена на которые варьируется в зависимости от высоты и ширины, необходимо решить какой тип монтажа будете реализовывать при установке.
1. Подвесной консольный тип.
Используется и применяется в цехах, на складах, на предприятиях, автомойках и др. Как сделать сдвижные ворота самому на верхней балке мы рассказывать не будем. Наша задача в этой статье рассказать вам как сделать раздвижные ворота своими руками на нижней балке, так как всего 5% желающих изготовить выдвижные ворота самому интересует изготовлеине с профилем вверху.
2. С направляющей по средине
Чаще применяется в том случае, если нет возможности сделать основание, а монтаж осуществляется на боковой конструкции, но такой тип, по нашему мнению выглядит громоздко и не очень украшает вид двора. Как правильно самому сделать откатные ворота своими руками этого типа мы тоже рассказывать не будем, ведь % заинтересованных в изготовлении сдвижных ворот такого вида совсем маленький около 2%.
3. На рельсе
Что бы сделать консольные роликовые откатные ворота самому на рельсе, вам не потребуется фундамент так как створка в прямом смысле передвигается по рельсу, установленному на твердой поверхности. Но здесь есть большой минус, рельс часто забивается мусором, от колес авто набивается грязь, снег, и в таком случае полотно не сможет двигаться корректно без постоянной очистки и контроля.
4.
На нижней направляющей балке
Самый популярный тип, используется в 95% случаев монтажа для дома, дачи и на предприятиях для контролированного въезда. О том, как правильно самому сделать откатные (раздвижные) ворота с нижней направляющей и пойдет речь.
Как самостоятельно сделать консольные раздвижные ворота на нижней направляющей балке в 3 шага?
Как вы уже поняли, чтобы правильно самому сделать консольные откатные ворота своими руками вам необходимо изучить как:
- Правильно изготовить основание (фундамент) под ролики
- Изготовить каркас полотна и покрасить
- Произвести установку (монтаж)
С чего начинается любое изготовление или строительство?
- С расчета и составления сметы
- С выбора и закупки материала
- С подбора инструмента
Подбор материала и составление сметы
Давайте посчитаем необходимое количество материала на примере самостоятельного изготовления выдвижных ворот на проем 3,5 х 2 метра
Для фундамента размером Д 1800 х Ш 350 х Г 1000 мм нам понадобиться
- 18 швеллер длинной 1,8 метра – 500 грн
- 14 Ø арматуры длинной 20 метров – 600 грн
- Бетон 0,6 м3 — 600 грн
Для подробного расчета, как правильно сделать фундамент и бетон под ваш проем воспользуйтесь формулой на странице как самому сделать фундамент.
Что бы самому сделать каркас размерами 5500 х 2000 мм понадобятся?
1. Фурнитура для откатных ворот – 2790 грн
2. Профильная труба внешнего каркаса 60 х 30 (19 метров) – 1500 грн
3. Профильная труба внутр. обрешетки каркаса 30 х 20 (19 метров) – 1400 грн
5. Грунтовка, герметик, эмаль – 700 грн
6. Электроды, кровельные саморезы, круги для болгарки – 200 грн
Ориентировочная стоимость для самостоятельного изготовления – от 8000-10000 грн
Как вы считаете, что лучше, готовые раздвижные ворота от 10 840 грн или сделать самому?
Поделиться
Поделится
Поделится
Новый комментарий
Войти с помощью
Отправить
Самодельные откатные ворота своими руками
Содержание
- Преимущества самодельных откатных ворот
- План самостоятельного создания откатных ворот
Еще несколько лет назад сделать откатные ворота своими руками было очень дорого, потому что фурнитура стоила столько же, сколько неплохой подержанный автомобиль.
Откатные ворота
При этом установка автоматического привода была чем-то нереальным. С того времени много чего изменилось и в наши дни фурнитура по карману многим, потому как упала в своей цене.
Откатные ворота для дачи имеют простую конструкцию, потому самому их поставить несложно и люди, сделавшие это, нисколько не жалеют. Причем отказавшись от услуг специалистов, в семейном бюджете остается внушительная сумма средств.
Преимущества самодельных откатных ворот
Сдвижные или откатные ворота не имеют вверху и внизу направляющих, за счет этого в них может въехать транспортное средство практически любых размеров и габаритов.
Движение конструкции осуществляется при помощи роликовых кареток, которые крепятся на бетонный фундамент. Движутся ролики внутрь направляющего рельса, который в нижней области рамы приварен. За счет этого каретка полностью защищена от атмосферных осадков и других раздражителей.
Если устройство, сделанное своими руками, эксплуатируется правильно, то можно быть уверенным в 55 тысячах безболезненных открытий и закрытий. Специалисты не советуют смазывать механизмы, потому что может прилипнуть грязь и песок, из-за этого возникают помехи во время движения.

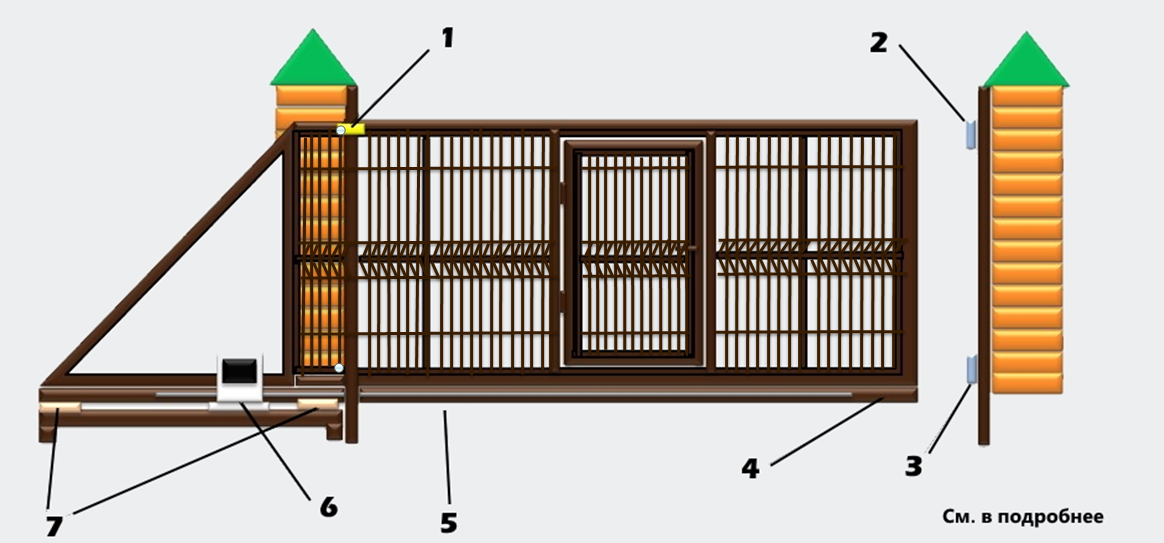

Схема откатных ворот
План самостоятельного создания откатных ворот
Многие люди задаются вопросом о том, на что следует обращать внимание при выборе фурнитуры, когда самостоятельно хотят сделать откатные ворота. Современный рынок предлагает массу вариантов в различной ценовой категории и всевозможных производителей.
Откатные ворота отличаются своей долговечностью и надежностью. На них не составит труда своими руками установить автоматику.
Единственный недостаток откатных ворот – присутствие с боковой стороны места для осуществления отката. В этой конструкции электропривод не является обязательным атрибутом, он создан лишь для комфортной эксплуатации.
Для самостоятельной установки потребуется:
- Подготовленные опорные столбы;
- Создание фундамента для конструкции;
- Проведение электропроводки под автоматику;
- Создание ворот;
- Монтаж конструкции.
Конструкция откатных ворот
Опорные столбы
Изначально потребуется правильно сделать монтаж опорных столбов, которые будут крепиться к сдвижным или откатным воротам. В качестве опоры можно использовать любой столб, он может быть бетонным либо кирпичным, дубовым брусом или швеллером.
Бетонирование столба своими руками должно осуществляться на глубину не менее одного метра, потому как это расстояние, на котором почва уже не промерзает. Каждый столб устанавливается ровно с помощью уровня и заливается раствором.
Дабы цемент полностью застыл, потребуется подождать не менее одной недели.
В случае с кирпичными и бетонными элементами важно приобрести закладные, на каждой столбе их должно быть по три штуки.
Располагаются они четко и равномерно, от края делается отступ в 10 сантиментов. Наиболее оптимальный размер закладных конструкции составляет 5х5 сантиметров.
Откатные ворота — схема
Создание фундамента под откатные ворота
Чтобы осуществить заливку фундамента откатных ворот своими руками потребуется швеллер, имеющий ширину 20 сантиметров. Также понадобится арматура с сечением от 12 до 16 сантиметров. Необходимо порезать арматуру, каждый кусок должен иметь длину до 1,2 метра. После этого элементы привариваются к швеллеру с обеих сторон.
На следующем этапе необходимо сделать яму, ее ширина будет не менее 50% от показателей проема, при этом размеры ямы должны быть минимум 40 сантиметров, а глубина составит от 1,3 до 1,5 метров. Установка швеллера осуществляется полками вниз, после этого яму необходимо залить бетонной смесью. Если вы самостоятельно сделаете все правильно, то можно считать, что фундамент под самодельные откатные ворота готов.
Не забывайте о том, что каждая работа своими руками, в том числе, укладка швеллера, должна происходит с применением уровня, чтобы все пропорции были соблюдены.
Верхняя область элемента должна идти в уровень с дорогой, асфальтом или плиткой. После этого у вас будет готова ровная площадка или основание, к которой вы вскоре начнете приваривать каретки или роликовые тележки для конструкции.
Под откатными воротами фундамент должен выстояться не менее 14 дней, однако в строительных нормах эта цифра достигает 28 дней. Какой вариант выбрать, решать только вам.
Элементы откатных ворот
Нарезка, сварка и покрасочные работы
После того как вы закончите предыдущие работы, необходимо нарезать трубы. Кроме того, понадобится вас болгарка с кругом, которая позволит убрать с металла ржавчину и окалины. Важно соблюдать правила безопасности, потому приобретите и наденьте защитные очки.
Если устройство вы планируете с обеих сторон зашить профнастилом, то обрешетки или трубы внутреннего каркаса должны быть установлены посередине. Если зашивка будет происходить с обеих сторон, то элементы потребуется сдвинуть к краям.
Очень важно, чтобы материал, который вы будете использовать для обшивки, имел крепление к внутреннему каркасу конструкции, дабы он плотно прилегал к несущей раме. После этого с помощью ацетона или растворителя нужно обезжирить все трубы и загрунтовать их. Используйте для этих работ кисть или краскопульт.
На первом этапе приваривается каждая труба прихватами по несколько сантиметров. Расстояние между элементами должно составлять 30 сантиметров. К несущей раме снизу приваривается направляющий рельс, который должен быть у вас в комплекте с остальной фурнитурой. Каждая труба и рельс должны быть приварены накрест и в порядке шахмат, чтобы рама не «повелась» при эксплуатации.
После этого сделать зачистку каждого сварочного шва при помощи болгарки и дальше продолжать грунтовать сварочные участки, где вы осуществляли грунтовку. Когда вся конструкция высохнет, начинайте наносить краску. Лучше всего отдать предпочтение Снежке, алкидной эмали или краске от производителя Хамрайт (Hammerite).
Их можно наносить без грунтовки, такие покрасочные материалы имеют высокую устойчивость к атмосферным явлениям. Нанести потребуется не менее двух слоев, второй только после того, как окончательно высохнет первый.
Установка ворот
Важно помнить о том, что концевой или накатной ролик имеют размер всего в 150 миллиметров, потому необходимо отодвинуть каретку, которая находится ближе всего к проему подальше. Тот элемент, который находится дальше от проема, выставляется так своими руками, чтобы не происходило выбивание заглушки во время закрытия ворот.
На следующем этапе все платформы кареток потребуется обварить, очень важно получить необходимый результат (одинаковые уровень ворот и отсутствие перекосов). Далее приваривается поддерживающий ролик к верхней области конструкции, после этого устанавливается концевой или накатной ролик. Важно, чтобы последний элемент накатывался таким образом на нижний уловитель, дабы он разгружал ворота во время каждого их закрытия.
Многие люди во время монтажа своими руками откатные ворота делают таким образом, чтобы роликовые каретки имели прикрученные или приваренные к ним шпильки.
Работа трудоемкая и в действительности не имеет никакого смысла, так делают только те, кто впервые устанавливает конструкцию. Некоторые считают, что таким образом будет легче регулировать каретки или снимать ее в случае нарушения эксплуатационных качеств. Вместо приваривания шпилек и регулировки, лучше приваривать каретки таким образом, чтобы в случае необходимости их можно было безболезненно срезать. Желательно платформы не устанавливать в тяжело доступных местах. Если вы все-таки хотите ролики со шпильками, то лучше покупать сразу готовую платформу с болтом, а еще лучше выбирать шпильки специально под каретки.
Готовая платформа приваривается к фундаменту или швеллеру, а каретки крепятся на готовую конструкцию самостоятельно уже при помощи гаек. Такой вариант монтажа обойдется несколько дороже, но зато вы сможете быть уверены, что не потратите впустую свое время и не станете делать лишнюю работу. Есть небольшой секрет, заключается в том, что все фирмы, занимающиеся монтажом откатных ворот, приваривают ролики сразу к швеллеру.
Если делать конструкцию своими руками, то основная задача – сэкономить деньги. Описанный вариант помимо своей невысокой стоимости еще и проще в исполнении.
Ни для кого не секрет, что самому откатные ворота всегда обходятся дешевле, чем «под ключ» у специалистов. Подводя итоги, следует заметить, что для готовой конструкции потребуется фурнитура (механизмы и комплектующие). Каждый, кто решит самостоятельно создать откатные ворота, сможет понять, насколько доступно это в наши дни.
Как сделать откатные ворота своими руками — чертежи и фото конструкции | Своими руками
Содержание ✓
- ✓ Чертеж-схема 1: Конструкция откатных ворот
- ✓ Фото: Варианты крепления роликов к несущим балкам откатных ворот
- ✓ Альтернатива самодельным воротам?
Сразу в начале статьи оговоримся, что это ворота так называемого «эконом класса», они предназначены для строительства из подручных строительных материалов, из того, что называется «есть под рукой».
»
У меня не было цели строить, что ценой половины дома, так что вид может и не очень, но со своей задачей они справляются на твердую пятерку, и обошлись на копейки, что немаловажно пенсионер. Но если средства позволяют заказать новые стройматериалы, арматуру, уголок, швеллеры, фурнитуру и тогда внешний вид будет намного лучше и цена все равно на порядок ниже, чем заказ в специализированной фирме.
Также обратите внимание, что в данной конструкции ворот верхняя опорная балка заложена как один из важных узлов, но можно обойтись и без нее – произвести установку направляющих в ту часть забора, где находится подвижная часть ворот. Ворота будут входить при их открытии, а на дне проложить своеобразный паз, в который будут проходить ролики ворот, которые также будут выполнять роль направляющей, и не давая воротам возможности «ходить».
ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>
Эту канавку можно залить из бетона, а выемкой вверх поставить металлический П-образный профиль.
Кстати, в качестве катков при таком варианте можно использовать колеса от тележек, которые возят по пекарне свежеиспеченный хлеб — они подходящего размера, а на своих роликах ролики сделаны из очень прочной и износостойкой резины. Именно так и поступил мой двоюродный брат, для которого по многим причинам ограничение высоты ворот с несущей балкой было неприемлемо, так эти колеса служат ему уже 7 год и следов износа нет вообще, а из-за резины шума и грохота при открытии ворот в разы меньше.
Дачные участки еще с советских времен славились своей миниатюрностью, да и сейчас выкупать для себя огромные участки земли не только где-нибудь в Подмосковье, но и в центральной части России, где цены не такие уж и дорогие, не каждому по карману.
Поэтому многие люди делают то, что должны делать – а это означает охранять каждый метр земли, чтобы что-то вырастить для него, для зимних закатов и заготовок, или даже построить на этих метрах то, что действительно нужно для той же дачи.
Поэтому на самом деле такая обыденная вещь с родом вещь, и надо сказать для многих вполне привычная, как распашные ворота, для дачников непозволительная роскошь — уж слишком они много едят.
Единственный выход в этом случае – откатные ворота – конструкция, которую можно сделать своими руками, сэкономив при этом массу полезного места на участке, да еще и солидную экономию.
Материалов для того, чтобы сделать откатные ворота тоже понадобится совсем немного:
- Несколько стоек – как правило, если вы задумаете калитку, то, по всей вероятности, вам понадобится еще одна
- Несущий брус, который будет выполнять роль направляющей, длиной 5-6 метров
- Подшипники еще немного — пара штук
- Ворота – которые легко сварить и изготовить из популярного нынче металлического профиля.
Откатные ворота такой конструкции имеют множество преимуществ, одно из которых заключается в том, что при такой конструкции и ворота, и фундамент под ними могут быть намного меньше, чем в других вариантах – ведь при таком устройстве ворота не имеет значения – закрыты они или наоборот. наоборот, открыть — нагрузка будет та же.
Немаловажен и тот факт, что раздвижная дверь гораздо удобнее обычной.
Взять хотя бы зиму — обычные ворота придется расчищать, распашные откроются и без уборки снега, с минимальными усилиями.
Теперь о воротах, о которых я уже упоминал выше — скорее о их необходимости или наоборот, ненужности. Все дело в том, что если подойти к этому процессу рационально и все просчитать заранее, то окажется, что ворота для въезда во двор совершенно не нужны, если у вас откатные ворота – они могут открываться на любую ширину, которая вам нужна. Поэтому в них легко проедет машина и проедет коляска с внуками.
Читайте также: Рулонные и распашные ворота – чертежи и схемы устройства
Такой подход, конечно, больше применим к загородному, дачному дому, где постоянно не живешь — дома мне кажется сделать калитку, хотя бы из эстетических соображений, а в загородном — еще одна возможность сэкономить деньги, и довольно много.
Установка на самодельные раздвижные двери автоматического привода цикла открывания-закрывания тоже не составит большого труда — схем в журналах и интернете полно — причем даже особо интересных, с применением фотоэлементов.
Сначала определитесь с шириной проема. Как правило, ворота используют шириной в три, три с половиной метра – ее обычно хватает для всех нужд, будь то грузоперевозки или проезд автомобиля.
Стойки, на которые вы будете вешать будущие ворота, бетонировать нужно очень аккуратно – не менее одного метра. Пусть вес ворот и не велик, но постоянное их открывание и закрывание может со временем расшатать плохо заполненную конструкцию.
Высоту столбов необходимо сделать обязательно выше используемых для забора столбов, это необходимо сделать, чтобы не занижать проезд. Высота стоек должна быть не менее 2,5 метра (иначе обычный УАЗ не проедете, если сделать из него такой багажник и груз), а на их концах сделать консоль для крепления балки, которая будет для ворот перевозчика.
Эта балка, лучше взять время заранее, и позаботиться о том, чтобы она была съемной — даже если кажется, что все строительство окончено и в дальнейшем ничего доставлять не придется — всегда есть риск, что этого может и не быть.
будь дело, к примеру, торф придется доставить, или перегной, а может и дрова для новой, недавно построенной своими руками бани, и еще много всего, ведь хлопот у хозяина всегда хватает. А здесь это будет сделать просто — сняли балку и готово.
Консоли должны, как правило, быть чуть больше двойной толщины забора.
При этом необходимо учитывать полную толщину забора, то есть всю его конструкцию, включающую в себя и толщину металлического профиля, и толщину лаг, к которым он крепится, и другие составляющие его конструкция, включая крепеж и любые декоративные элементы.
Опорные стойки обязательно должны быть установлены на одной линии, и быть одной высоты. Делается это, в первую очередь, для обеспечения строгого выравнивания несущей балки, а значит, и для будущей легкости ворот. Сначала установите одну опору, и даже если вы следите за установкой следующей, посмотрите уже на нее, так будет проще.
Установите опорную балку поверх консолей, так будет удобнее.
Перед установкой балки подвесьте на нее пустую раму той части ворот, которая будет двигаться, а также опорные ролики.
В принципе, многие мои соседи по садовому товариществу под раздвижную дверную коробку для удешевления всей схемы использовали разные ненужные конструкции, будь то старые сварные секции с сеткой из рабицы, которые предварительно были сняты и заменены на новый металлический профиль, части собачьего вольера, П. Кто сколько, кто уцелел. Сам сделал рамку из обычного уголка — там часок, но так надежнее, тем более сварка под рукой.
Также, если у вас есть свой сварочный аппарат, то опорные стойки с роликами можно сделать за дополнительный час из обычных подшипников.
В качестве стойки удобнее всего использовать обычный металлический уголок, его размеры рассчитываются по общему весу конструкции ваших откатных ворот.
Вырез на кронштейне подвески в самой верхней его части, как показано на схеме чертежа ворот, предназначен для плавного хода роликовой опоры с опорой на подшипник, без перекосов и перекосов.
Схема 1: Конструкция откатных ворот
Единственным требованием к несущей балке является то, что она должна выдерживать вес подвижной части ворот без прогиба или какой-либо другой возможной деформации. Для этих целей я выбрал трубу диаметром 57 миллиметров. Если в дальнейшем возникнет необходимость расширить ширину ворот, то такую трубу легко найти и нарастить, для этого возьмите трубу меньшего диаметра и состыкуйте ее с трубой 57 мм сваркой, используя первую ( маленькая) как горизонтальная рейка – получится максимально плотно и ровно. После хорошего сварщика даже сварочные швы зачищать не придется.
К углам подвижной рамы откатных ворот металлический профиль крепился с помощью обычных шурупов, которые часто используются при кровельных работах. Сосед сначала прикрепил к раме деревянные лаги и дополнительно укрепил к ним металлические листы ворот калитки.
После этого оставалось только сделать хорошую массивную ручку и замок, а кое-где приукрасить цель конструкции аэрозольным баллончиком того же цвета, что и металлический профиль (мой профиль был цвета Монтеррей, куплен в кровельном магазине, где покупал и кровельные саморезы с головки такого же цвета и там же была куплена и баллончик с краской).
И все — откатные ворота готовы.
На заметку мастеру:
Как правильно тонировать ворота?
Примерно раз в год вам придется подкрашивать пятна ржавчины на сварных и кованых воротах, а также на металлических рамах. Лучше всего это делать специализированной краской по металлу. Сначала удалите рыхлую ржавчину и отслоившиеся кусочки старой краски, пройдитесь по зачищенному месту наждачной бумагой и обезжирьте растворителем. После этого можно наносить краску лучше в два слоя. Окрашивать следует при температуре +8…+25 «С. Подождите 4 часа, пока высохнет первый слой, и только после этого наносите второй. При двухслойном покрытии расход краски составляет примерно 1 л на 5 м2.
Какие ворота лучше — откатные или распашные?
Однозначного ответа на этот вопрос до сих пор нет – все зависит от предпочтений заказчика и пространства вокруг проема. Выдвижные конструкции экономят место перед воротами.
Распашные удобны тем, что их можно установить практически в любой корпус и открывать как внутрь, так и наружу. Особенностью качественных ворот, как откатных, так и распашных, является полное отсутствие видимых и доступных снаружи креплений. Это надежно и безопасно, так как ворота невозможно демонтировать снаружи. Это также эстетично. Что касается управления, то оно может быть ручным или автоматическим. Современная тенденция такова, что в большинстве случаев ворота устанавливаются сразу с автоматикой. При этом делают так, что с одного пульта управляются и входные, и гаражные ворота.
Имеет ли значение размер ворот?
Да, если говорить о цене, то чем они шире и выше, тем дороже. И не только дороже, но и тяжелее, да и вес влияет на выбор автоматики — для управления «тяжеловесом» требуется более мощное и дорогое оборудование. Некоторые компании накладывают ограничения на размеры своих ворот, например, они должны быть не выше 3 м и не шире 5 м, но крупные производители готовы выполнить любой заказ, и в их практике есть уникальные случаи, когда створка высота достигает 5 м, а ширина 7 м.
Чтобы не терять время зря, сразу спрашивайте, нет ли у продавца каких-либо ограничений для покупателя.
Ворота-конструктор: собери сам
На рынке есть такое предложение — вы делаете проем под указанные производителем размеры (в данном случае дается только два варианта высоты и ширины полотна), после чего получаете автоматические откатные ворота и собираете их на месте самостоятельно. Это будет стоить немного дешевле, чем установка у продавца, но высок риск что-то испортить — в итоге можно заплатить дважды.
Альтернатива самодельным воротам?
В том, что автомобиль не является роскошью, сегодня убеждать владельцев загородных домов не приходится. Поэтому, обустраивая загородный участок, необходимо создать условия для удобного въезда и надежной стоянки автомобиля, и, конечно же, конструкцию ворот – как въездных, так и гаражных.
Чаще всего в качестве въездных ворот на участке используют распашные конструкции. Это традиционный тип ворот, который и сегодня популярен благодаря надежности, невысокой цене, простоте монтажа и богатству конструктивных особенностей.
Кроме того, проверенная временем конструкция сегодня, как правило, оснащена электроприводом, а воротами можно управлять дистанционно, не выходя из автомобиля.
Однако есть у распашных ворот и определенные недостатки: сильные порывы ветра могут внезапно открыть створки; при больших снегопадах пространство перед воротами придется расчищать перед каждым открытием; для удобства использования требуется много свободного места. Для автоматики распашных ворот требуется два привода, и чаще всего они рвут ворота внутрь, поэтому нужно убедиться, что на площадке достаточно места для открывающихся створок.
Вдоль забора
Самый надежный вид уличных ворот – откатная конструкция. При открытии дверное полотно перемещается влево или вправо по внутренней стороне ограждения, полностью освобождая проем для проезда автомобиля.
Самая распространенная конструкция откатных ворот – рельсовая. Вдоль проема на уровне земли укладывается рельс, на него на роликах устанавливается полотно ворот, поверх столба два ролика удерживают ворота в вертикальном положении, и ворота катятся по рельсам.
Для установки таких ворот необходим фундамент, где будут располагаться опорные ролики. Второй распространенный тип откатных ворот – консольные. У них нет рельсов. Панель консольных откатных ворот нависает над проемом, иногда на высоте около 10 см от земли, и благодаря этому даже во время снегопадов они сохраняют свою работоспособность и подвижность.
Сложенный
Наиболее популярны среди гаражных ворот использование секционных конструкций. Полотно таких ворот собирается из стальных профилей, внутри заполненных пенополистиролом или пенополиуретаном. Секции соединяются между собой при помощи шарнирных петель. В открытом состоянии полотно поднимается по направляющим вертикально вверх и располагается под самым потолком гаража. Пространство гаража используется максимально полно, кроме того, в него легко въехать и выйти. В данном случае конфигурация открытия не имеет значения. Плавный и бесшумный ход обеспечивает система торсионных или тяговых пружин, тросов и ходовых роликов.
Въездными и гаражными воротами можно управлять с одного двухканального пульта дистанционного управления.
Свернуть или увеличить
В последнее время получили распространение еще 2 вида гаражных ворот – подъемно-откидные и распашные. Первые выполнены из цельной металлической панели, которая подвешена на подъемно-поворотном механизме. Достаточно нажать на кнопку, и полотно плавно поднимется, повернется параллельно земле и скользнет под крышу.
Рулонные (роллетные) ворота собираются из алюминиевых или стальных ламелей, они соединяются между собой шарнирным соединением и образуют гибкую оболочковую конструкцию, которая поставляется в готовом виде намотанной на специальный вал.
Функции управления
Основой системы автоматики ворот является электромеханический привод. Он содержит блок управления, тяговый механизм и электродвигатель.
Современные приводы оснащены системой контроля безопасности. Эта система по сигналам от множества датчиков блокирует движение дверного полотна в случае появления в проеме постороннего крупного предмета или живого существа, а также при попытке взлома.
На случай, если вдруг отключится электричество, в конструкции привода предусмотрен механизм ручной разблокировки, который позволит открывать и закрывать ворота самостоятельно.
В гараже или доме устанавливается внутренний выключатель, на дисплее которого отображается состояние ворот (закрыты или нет). Эта «домашняя защита» позволяет временно отключить накопитель изнутри. Открыть гаражные ворота с помощью электропривода практически невозможно. Рейка противовеса установлена в центре задней перемычки (расположена под потолком), а тяговый механизм привода соединен с верхней панелью. При попытке поднять отвал снизу с помощью ломовой тяги начинает упираться в рельс. Кроме того, при намеке на взлом подъемный механизм автоматически блокируется.
