Как подключить несколько розеток от одного провода? Схемы подключения и соединения

Электромонтажные работы относятся к числу опасных мероприятий, поэтому их выполнение требует профессионального подхода и практического опыта. Перед тем, как установить розетки, электрик разрабатывает схему подключения точек электропитания между собой или вывода слаботочных сетей в один питающий кабель. Времена, когда от одной розетки запитывались несколько габаритных электроприборов через тройники или сетевые фильтры, уходят в прошлое.

Современные технологии позволяют сделать наружную, скрытую, комбинированную проводку или осуществить подключение нескольких розеток от одного провода. Сегодня мастера используют 4 метода подключения точек: последовательно, параллельно, по кольцевой или смешанной схеме.

При выборе способа подсоединения нужно сразу рассчитать количество точек. Основное внимание уделяется скруток на соединениях, поскольку они наиболее уязвимы.

Шлейфовое соединение

Последовательная схема подразумевает монтаж нескольких розеток с подведением нулевой жилы и фазы и к основной электроточке. Монтировать распределительную коробку не требуется. Метод категорически не подходит для подключения мощных электроприборов, таких как, например, стиральная машина, кондиционер, бойлер и т.д. При повышенной нагрузке на сеть перегорают контакт первой точки электропитания, а в результате все подключенные к ней электроточки перестанут функционировать. Технология подходит для объединения нескольких слаботочных сетей в единый блок.

Параллельное соединение

В народе схема подключения путем запитки нескольких розеток к одному питающему кабелю называется «звезда». Электрик устанавливает распределительную коробку и подводит к ней ответвления в соответствии с заранее разработанным планом электроразводки. Преимущество такого метода заключается в том, что каждая точка электропитания работает автономно. Напряжение исчезает во всех электроточках только, если перегорает основной электрокабель. При этом, нагрузка на каждую точку может быть выбрана, исходя из мощности электроприбора. Единственный минус – высокий расход проводки.

Смешанное соединение

Суть метода состоит в подключении отдельных розеток, соединенных между собой шлейфом, и отдельных точек электропитания к распределительной коробке. Схема считается одной из самых надежных, поскольку каждый элемент обособлен, и в случае выхода из строя не влияет на систему в целом.

Подключить несколько розеток от одного провода можно за счет монтажа розеточного блока внутреннего или накладного типа. Опытные электрики подбирают силовые линии под определенную группу розеток, исходя из напряжения в сети, сечения провода и номинала выключателя. Для аккуратного оформления стен подрозетники «утапливаются» внутрь поверхности.

Если вам нужно заменить электропроводку в доме или подключить несколько розеток от одного провода, вызывайте нашего мастера! Звоните по номеру телефона +7 (499) 394-66-58 или оставляйте заявку на сайте. У нас опытные электрики, которые имеют необходимые к проведению работ под высоким напряжением допуски и могут безопасно запитать розетки от одного провода!

Как соединять розетки: последовательно или параллельно

Все розетки в доме либо квартире связаны с основным щитком, где установлены автоматические выключатели, которые в случае опасной ситуации отключаться, порой даже в самый неподходящий момент. Инициатором их срабатывания иногда служит неверная схема подключения розеток между собой или вывода их на один питающий кабель. Правильное соединение розеток обеспечивает бесперебойную и безопасную работу бытовой техники. В этой статье мы рассмотрим, как нужно соединять розетки в разных случаях и какие схемы считаются правильными.

• Схемы подключения розеток
• Последовательная схема
• Параллельное соединение
• Смешанная схема
• Кольцевое соединение
• Заключение

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

1. Параллельное соединение или подключений звездой.
2. Последовательное или шлейфом.
3. Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Последовательная схема

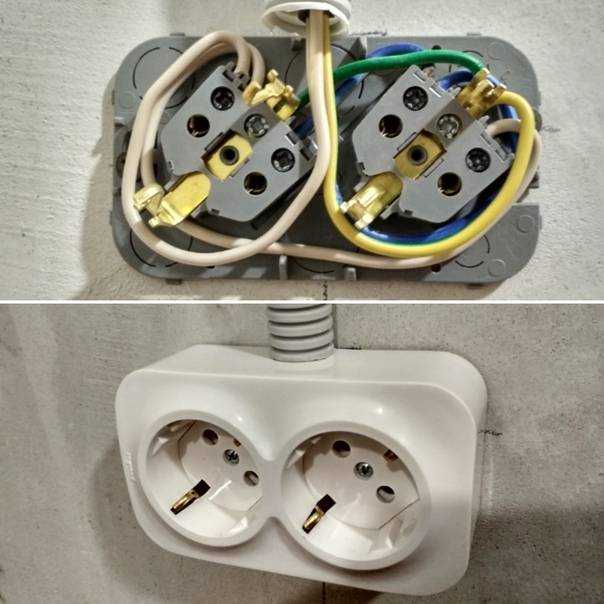

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше.

Параллельное соединение

Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.

Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.

Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.

Смешанная схема

Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.

Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.

Кольцевое соединение

Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.

Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.

Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.

Заключение

Выбор способа соединения розеток всегда обусловлен мощностью подключаемого электрооборудования и стоимостью монтажных работ. Раздельная схема обеспечивает надежную и бесперебойную подачу напряжения всем устройствам. Однако такой метод самый затратный, так как требует больше кабеля.

Но именно соединение звездой гарантирует независимую работу всех точек.

Важно также учитывать, что при последовательном соединении розеток суммарная нагрузка не должна превышать максимальный ток розетки. А он, в большинстве случаев, не превышает 16А (3,5 кВт). Т.е. если вы собрались устанавливать блок из 3 розеток и соединить их последовательно, категорически запрещено одновременно включать нагрузку более 16А в каждую из этих розеток (эта ситуация актуальна на кухне). В то же время, если вы решите соединить розетки звездой, к каждой из них можно будет подключить нагрузку до 16А. Главное, чтобы кабель выдержал и автомат, который установлен на эту розеточную линию.

Материалы по теме:

• Схема подключения звезда и треугольник
• Как соединить автоматы в щитке
• Способы соединения электрических проводов

Опубликовано 20.11.2019 Обновлено 17.06.2021 Пользователем Александр (администратор)

Две розетки в одной коробке Схемы подключения

Автор: Dale Cox

Домашняя страницаОтделка молдингаЭлектропроводкаСтроительство и реконструкцияРемонт стенПокраска домаУборка и ремонт Видео своими руками
Как читать эти схемы.

На этой странице приведены схемы подключения двух розеток в одной коробке. Включены устройства для 2 розеток в одной коробке, выключателя и розетки в той же коробке и 2 выключателей в той же коробке.

Подключение двух розеток в одной коробке

На этой схеме две дуплексные розетки установлены в одной коробке и подключены к источнику отдельно с помощью косичек, соединенных между собой клеммами каждой из них. С каждой розеткой, соединенной собственным проводом с косичкой, если одна выйдет из строя из-за физического повреждения, другая не пострадает и должна по-прежнему работать.

Подключение двойных розеток в серии

Здесь две розетки установлены в одной коробке и подключены с помощью клемм устройства для их соединения. При таком расположении, если розетка № 1 выходит из строя, розетка № 2 также может выйти из строя. Если первая розетка в цепи каким-то образом повреждена внутри, это может повлиять на подачу электроэнергии к последующим розеткам. Хотя обычно это не так. Если медный язычок между винтами клемм останется неповрежденным, даже если №1 перестанет работать, розетка №2, скорее всего, все еще будет работать.

Такое расположение проводки позволяет уменьшить количество соединений и гаек в розетке. Это может облегчить размещение всей необходимой проводки и т. д. в небольшой исходящей коробке.

Подключение 2 розеток с 2 источниками

На этой схеме две розетки подключены в одной коробке, каждая из которых питается от отдельного источника 120 В. Трехжильный кабель проходит в коробку. Черный и красный провода оба горячие, и каждый подключен к одной из розеток. Белый нейтральный провод подсоединен к каждой розетке, поэтому они имеют общий обратный путь. Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения. Подобную цепь обычно можно найти на кухне, где установлены две цепи на 20 ампер для подключения всех приборов, обычно встречающихся на типичной кухне, как показано на этой схеме автоматического выключателя.

Подключение розетки GFCI и выключателя света в одной коробке

На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке, обычное расположение в ванной комнате с ограниченным пространством. Горячий источник соединяется косичкой с клеммой LINE на розетке и с клеммой на выключателе освещения. Нейтраль соединена косичкой с GFCI и белым проводом, идущим к свету. Эта проводка обеспечивает защиту gfci в одном месте. Свет и выключатель не защищены розеткой gfci.

Подключение двух выключателей в одной коробке

В этой схеме 2 выключателя устанавливаются в одну коробку. Выключатели подключаются косичками к одному и тому же источнику. Черные провода, идущие к двум отдельным светильникам, подключены к одному из выключателей. Нейтральный и заземляющий провода источника соединяются с проводами, идущими непосредственно к каждой коробке осветительных приборов.

Подключение двух переключателей в одной коробке с 2 источниками

На этой схеме показаны два переключателя в одной коробке с отдельным источником питания 120 В каждый. Трехпроводной кабель питает источник для выключателей, а черный и красный провода подключены к одному выключателю. Черный провод от каждого светильника подключен к одному из выключателей, а нейтраль источника и заземление являются общими для двух светильников.

Подключение выключателя и розетки в одной коробке

На этой схеме выключатель света и розетка подключены в одной коробке. Оба устройства подключены к одному и тому же горячему источнику. Нейтраль присоединяется косичкой к клемме нейтрали на розетке и к белому проводу, идущему к нейтрали на светильнике, расположенном в отдельной коробке.

Подключение розетки и выключателя света в средней цепи

На этой схеме показаны выключатель и розетка в одной розетке, расположенной в середине цепи. Эта проводка позволяет электричеству проходить от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительным прибором или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.

Подключение выключателя к розетке в одной коробке

На этой схеме выключатель и розетка установлены в одной коробке, и выключатель управляет подачей питания в розетку. Горячий источник подключается к одной клемме на выключателе, а другая клемма соединяется с горячим на розетке с помощью короткого провода. Нейтральный провод от источника подключается непосредственно к нейтрали выхода, а выключатель и розетка имеют общее заземление источника.

Больше подобных на сайте «Сделай сам-помощь»

Добавление электрической розетки в середине участка

Когда розетка попадает в середину цепи, а не в конец, в розетке обычно есть пять проводов, которые подключаются к розетке. Два провода — это горячие провода: один подает питание, а другой передает его к следующей розетке. Два провода нейтральные — один подводит нейтраль, а другой ведет к следующей розетке. Последний кабель представляет собой заземляющий провод, который на самом деле представляет собой два провода, скрученных вместе и обжатых, оставляя один провод (называемый косичкой) для подключения к розетке.

Если вы хотите добавить электрическую розетку в середине пробега — для простоты подключения ближайшего электроприбора или если вам нужно подключить больше устройств, чем у вас есть розетки — есть два основных варианта проводки: прямой ход или косички. В зависимости от вашей ситуации, один метод может работать лучше, хотя обычно предпочтение отдается косичкам.

Прямая подача по сравнению с косой подачей

Прямой погон

При добавлении электрической розетки между двумя существующими розетками цепь может быть напрямую подключена через розетку. Используя этот метод, входные провода прикрепляются к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а выходные провода прикрепляются к другому набору винтов. В этой конфигурации цепь все время проходит через розетку, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

Косичка

Второй метод добавления электрической розетки в середине линии состоит в том, чтобы соединить розетку с проводами цепи с помощью косичек, которые позволяют цепи течь как к розетке, так и к любым розеткам «ниже по течению», не завися от розетки.

соединительная вкладка.

Использование косичек не рекомендуется, если настенная коробка неглубокая и не может справиться с объемом дополнительных проволочных гаек и проводов с косичками. Если коробка слишком мала, вы можете либо установить настенную коробку большего размера, либо обойтись прямой проводкой через розетку.

Почему предпочтение отдается косичкам

Один из недостатков прямого подключения через розетку заключается в том, что если розетка в середине цепи выходит из строя, это влияет на устройства, расположенные ниже по потоку. Даже незакрепленный провод под одной из винтовых клемм может привести к потере питания в розетках нижестоящей цепи. Кроме того, любые незакрепленные провода в розетке с прямым подключением могут нагреваться и вызывать опасность возгорания, поскольку весь ток в цепи протекает по этому пути. Даже диагностика проблемы может быть сложной. Если все розетки обесточены, трудно определить, какая из них вызывает проблему.

При использовании косички эти недостатки устранены. Проблема или плохое соединение не повлияют на последующие розетки. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

Более двух кабелей в коробке

Иногда вы можете открыть коробку с розеткой и обнаружить, что есть три основных кабеля, каждый из которых содержит несколько проводов. В этом случае один кабель является линией (входящая мощность), а два других — нагрузочными кабелями (питающие устройства, расположенные ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями — это использовать косички для соединения розеток. Никогда не подключайте более одного провода к одной винтовой клемме при добавлении электрической розетки к существующей линии. Также не рекомендуется подключать все три кабеля напрямую к розетке, используя как винтовые, так и вставные клеммы на задней панели устройства.

Прежде чем начать

Прежде чем начать, вы должны иметь общее представление о том, как работает розетка.

В стандартной 120-вольтовой розетке имеется три типа винтовых клемм: винты латунного цвета, к которым подключаются черные провода горячей цепи, винтовые клеммы серебристого цвета, к которым подключаются белые нейтральные провода, и зеленые винтовые клеммы, к которым подключаются оголенные медные (или зеленый) заземляющий провод.

Просто имейте в виду, что в старой проводке вы можете не увидеть знакомую черно-белую оболочку на проводах цепи — важно помнить, что латунные винты подходят для горячих проводов, а серебряные винты — для нейтральных проводов.

Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

Вам также необходимо знать, сколько розеток вы можете использовать в своей цепи.

Автоматический выключатель может выдерживать только около 80 процентов номинального тока. Итак, если у вас есть выключатель на 20 ампер, он действительно может выдержать только 16 ампер, прежде чем сработает. Тем не менее, вы должны подключить только 10 розеток к 20-амперной цепи, так как каждая розетка потребляет примерно 1,5 ампера. Это полезно знать, если вы хотите установить двойную розетку (или более одной) в середине прогона.

Предупреждение

Работа с электричеством всегда сопряжена с риском. Прежде чем приступить к этому проекту, вы должны убедиться, что вы выключили питание розетки, которую вы заменяете, в электрической коробке. Если вы не можете найти подходящий автоматический выключатель для выключения, вам придется отключить главный выключатель, который обесточит весь дом.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Крестовая отвертка
• Плоскогубцы с тонкими губками
• Универсальный нож

Материалы

• Сменная розетка
• Электрический кабель НМ
• Большие проволочные гайки

Смотреть сейчас: 2 способа подключить розетку в середине цепи

Ель / Кевин Норрис

Прямое подключение через розетку

1. Отключить питание

   Если вы знаете автоматический выключатель, который контролирует подачу питания к розетке, с которой вы будете работать, переведите его в положение «выключено».

   Если нет, выключите главный выключатель.

   Ель / Кевин Норрис

2. Удаление старой емкости

   Снимите лицевую панель, принадлежащую розетке, с которой вы будете работать.

   Отвинтите два винта, удерживающих старую розетку в электрической коробке, и вытащите ее из коробки вперед. Используйте бесконтактный тестер напряжения, чтобы убедиться, что ни в одном из проводов, подключенных к розетке, отсутствует ток.

   Отсоедините все провода, прикрепленные к розетке, отвинтив разъемы и выбросив старую розетку.

   Ель / Кевин Норрис

3. Подключить новую розетку

   Подсоедините один из черных проводов горячего контура к одной из латунных клемм на новой розетке, а другой черный провод подключите к другой латунной клемме (неважно, что куда идет). Точно так же каждый белый нейтральный провод подключается к серебряной нейтральной клемме. Это оставляет провод заземления, который является зеленым или голым медным, и подключается к зеленому винту на розетке.

   Прежде чем прикреплять провода, можно сделать J-образный крючок на кончике каждого провода с помощью острогубцев.

   Ель / Кевин Норрис

4. Вставьте новую розетку

   Поместите новую розетку обратно в электрическую коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Накройте лицевой панелью. Снова включите питание и проверьте правильность работы.

   Ель / Кевин Норрис

Предупреждение

Некоторые розетки также имеют отверстия в задней части корпуса розетки, используемые для обратной проводки. Используйте их только в том случае, если их можно зажать винтом. Разъем типа push-in ненадежен и должен использоваться только для слабонагруженных цепей. Профессионалы практически никогда не используют на устройствах разъемы push-in.

Проводка с косичками

1. Отключите питание, удалите старую розетку и проверьте

   Выполните описанные выше шаги, чтобы отключить питание от розетки, вытащите ее из электрической коробки и проверьте, не проходит ли через нее ток. Отсоедините все подключенные провода и выбросьте старую розетку.

   Ель / Кевин Норрис

2. Обрежьте и зачистите кабель

   Отрежьте 12-дюймовый кабель NM, соответствующий кабелю, уже находящемуся в коробке. Используйте канцелярский нож, чтобы снять внешнюю оболочку кабеля, обнажив три провода, которые он содержит (обычно один черный, один белый и один оголенный). Используйте инструмент для зачистки проводов, чтобы снять около 3/4 дюйма оболочки вокруг черного и белого проводов.

   Ель / Кевин Норрис

3. Сделать косички

   Выровняйте два черных провода от электрической коробки с черным проводом от кабеля NM так, чтобы концы были ровными. Скрутите их вместе с проволочной гайкой. Сделайте то же самое для белых нейтральных проводов. Заземляющий провод не требует косички, так как его можно подключить непосредственно к новой розетке.

   Эта конфигурация оставит вас с обоими проводами из коробки и одним концом провода от нового кабеля NM, запаянным в проволочную гайку — как для черного, так и для белого провода. Также будет один белый и один черный провод, идущий от гайки.

   Ель / Кевин Норрис

4. Соединить провода

   Как только ваши косички будут сделаны, вставьте их внутрь коробки. Затем обрежьте примерно 3/4 дюйма изоляции с концов белого и черного проводов. Используйте острогубцы, чтобы согнуть провода в крючки. Затем подсоедините черный провод к одному из латунных винтов, подсоедините белый провод к одному из серебряных винтов и подсоедините зеленый или оголенный провод заземления к зеленому винту.

   Ель / Кевин Норрис

5. Замените розетку

   Вставьте только что подключенную розетку в коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Поместите лицевую панель на розетку. Снова включите питание и проверьте правильность работы.

   Ель / Кевин Норрис

Когда следует обратиться к специалисту

Если вы предприняли шаги, описанные выше, и ваша розетка не работает, лучше всего отключить питание на главном электрическом щите и вызвать электрика.
