Как соединить двигатель в треугольник: Соединение типа звезда и треугольник для электродвигателей при помощи колодки для электродвигателей от Элемаг

Соединение типа звезда и треугольник для электродвигателей при помощи колодки для электродвигателей от Элемаг

На сегодняшний день данная тема особо актуальна, и в интернете можно найти массу вопросов по ней. Ответов тоже много, но некоторые из них на гранью фантастики. Поэтому мы решили пошагово и точно рассказать о соединении обмоток электродвигателя так исходя из своей практики.

Для начала вкратце вспомним действие асинхронного электродвигателя. Подключают его сети с трехфазным переменным напряжением. В статоре есть 3 обмотки, сдвинутые по отношению друг к другу на 120 электроградуса. Все это необходимо для того. Чтобы возникло вращающееся магнитное поле.



Выводы обмоток статора обозначают так:

• С1, С2, С3 – начала обмоток,
• С4, С5, С6 – конец обмоток.

Указанное обозначение является стандартным, но сегодня появились новые маркировки выводов, которые соответствуют ГОСТу 26772-85:

• U1, V1, W1 — начала обмоток,
• U2, V2, W2 – конец обмоток.

Выводы фазных обмоток асинхронного двигателя выводят на клеммник или колодку и размещают так, чтобы при подключении использовать специальные перемычки и не перекрещивать провода.

Клеммник в основном стараются прикреплять сверху или, если не получается, сбоку.  Иногда если тип клеммника позволяет его можно развернуть на 180°, чтобы осуществление подводки питающих кабелей было удобней.

На клеммник можно вывести 3 или 6 выводов фазных обмоток статора.





Рассмотрим каждую ситуацию отдельно.

Например:

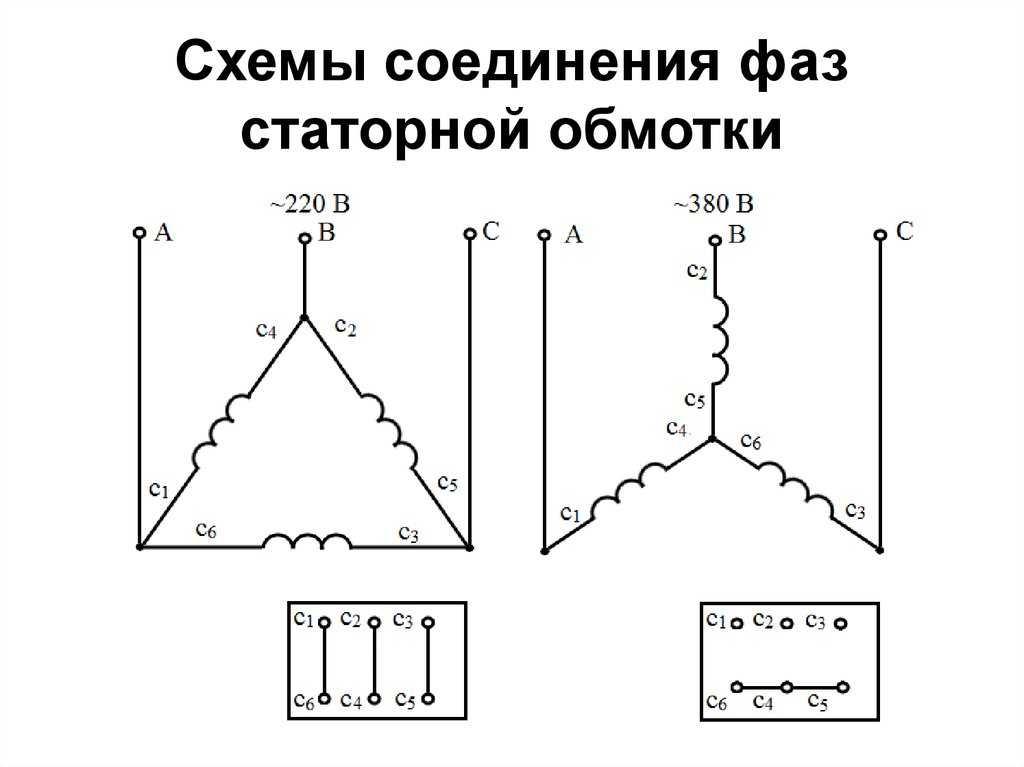

Если вывести в клеммник 6 выводов обмоток статора, то подключиться можно в сеть на два разноуровневых напряжения, которые могут отличаться величиной в 1,73 раза (√3). Если взять электродвигатель с напряжением 220/380 (В), а в сети уровень линейного напряжения будет составлять 380 (В), то статорные обмотки следует соединять по схеме звезда.



Соединение звездой

Концы трех обмоток соединяем в одной точке за счет специальной перемычки.

На начальные концы обмоток подаем трехфазное сетевое напряжение. Напряжение фазной обмотки должно составить 220 (В), а линейное напряжение между двумя фазными обмотками — 380 (В).





Соединение треугольником

Если сеть имеет линейное напряжение уровнем 220 (В), то обмотку статора нужно соединить по схеме треугольник. Пошаговое соединение по типу треугольник фазных обмоток:

• конец обмотки фазы «А» C4 (U2) соединяем с началом обмотки фазы «В» С2 (V1)
• конец обмотки фазы «В» С5 (V2) соединяем с началом обмотки фазы «С» С3 (W1)
• конец обмотки фазы «С» С6 (W2) соединяем с началом обмотки фазы «А» С1 (U1)

Места, где произведено соединение, подключаются к соответствующим фазам питающего трехфазного напряжения.

Линейное напряжение в данном случае должно составлять 220 (В), и на трехфазной обмотке также 220 (В).

На клеммнике при подключении по схеме треугольник обмоток статора асинхронного двигателя специальные перемычки следует установить так:





В представленных примерах при подключении, что по схеме звезда, что треугольник напряжение каждой фазы обмотки асинхронного двигателя составляет 220 (В).

Частный случай

Иногда так бывает, что на клеммник асинхронного двигателя выведено не 6, а 3 вывода. В такой ситуации соединение независимо от вида схемы будет выполняться внутри двигателя с торца. В данном случае подключение к сети можно будет провести только при одном напряжении, которое указано на таблице с технической информацией.

Если обмотки асинхронного двигателя соединены звездой, то запуск будет мягким, а работа плавной.

При этом допускаются кратковременные перегрузки.

При соединении треугольником обмоток асинхронного электродвигателя можно достичь его максимальной мощности. В период запуска токи будут иметь большое значение. Можно будет еще пронаблюдать, что двигатель, подключенный по данной схеме, будет сильнее нагреваться.



Исходя из полученных данных, мы должны понимать, что асинхронные двигатели средней мощности и выше следует запускать по схеме звезда. При наборе номинальной частоты вращения в автоматическом режиме происходит переключение его на схему треугольника.

Также на основе собственного опыта рекомендуем для асинхронного электродвигателя использовать стеатитовые клеммные колодки, которые позволят надежно и безопасно провести подключение проводов к любой сети. Их можно использовать не только для электродвигателей, но и для оборудования и отдельных нагревательных элементов с повышенным уровнем температуры.





Клеммные колодки КМ имеют керамический корпус и расположенный внутри трубчатый латунный профиль. Наличие резьбовых отверстий позволяет устанавливать шпильки для колодки.

Выбирая клеммные колодки, в первую очередь обращайте внимание на предъявляемый уровень их сопротивления температурной нагрузке. Клеммники низкого качества приводят к плавлению изоляции, и провоцирую появление коротких замыканий в системе питания. Применение стеатитовых колодок позволяет исключить перечисленные риски, т. к. корпус из керамики выдерживает температуру вплоть до 1000 °С. А клеммные колодки керамические для для асинхронного электродвигателя работают при постоянной температурной нагрузке окружающей среды в 300°С.



Помимо стеатитовых клеммных колодок для электродвигателей «Элемаг» изготавливает еще несколько разных вариантов колодок обладающих высоким уровнем термостойкости. В разделе товаров на сайте вы можете рассмотреть:

• Стеатитовые клеммники SL;
• Керамические клеммники SD Ceramics;
• Клеммные колодки стеатитовые KMK Ceramica;
• Клеммные колодки фарфоровые Werit;
• Клеммные блоки термостойкие Conta-Clip.

Термостойкие колодки от «Элемаг» широко используют для подключения электротехнического оборудования, т. к. им характерно безопасное использование и удобное проведение соединений. Мы изготавливаем клеммники для температурных нагрузок свыше 100°С. Мы используем для разных типов колодок стеатит, керамику и даже фарфор. Это отличные изоляторы способные выдерживать сверхвысокие температуры, обладают устойчивостью к пробоям тока, не поддаются плавке и горению. Для увеличения защиты мы можем покрывать колодки специальной керамической глазурью.

Корпуса у колодок могут быть закрытыми или открытыми. У первых контакты располагаются внутри корпуса, а у вторых контакты размещены вверху колодки. Для фиксации колодок в корпусе могут быть выполнены специальные отверстия.

У нас в ассортименте вы сможете подобрать и открытые и закрытые колодки на 2, 3, 4, 5 контактов.

Мы советуем устанавливать лампы, чередуя в шахматном порядке. Эта схема поможет уменьшить количество необогреваемых точек.

Запуск электродвигателя по схеме «звезда-треугольник»

Практически любое производство в наши дни не обходится без мощного асинхронного электродвигателя. При запуске такого двигателя пусковой ток в 3-8 раз превышает значение номинального тока, необходимого для работы в нормально-устойчивом режиме.

Большой пусковой ток необходим для того, чтобы раскрутить ротор из состояния покоя. Для этого необходимо приложить гораздо больше усилий, чем для дальнейшего поддержания постоянного числа оборотов в заданный промежуток времени.

Значительные величины пусковых токов у асинхронных двигателей являются весьма нежелательным явлением, поскольку это может приводить к кратковременной нехватке энергии для другого подключенного к этой же сети оборудования (падению напряжения). Масса примеров такого влияния встречается как на производстве, так и в быту. Первое, что вспоминается — это «мигание» электрической лампочки при работе сварочного аппарата, но бывают случаи серьезнее: просадка напряжения может стать причиной бракованной партии товара на производстве, что ведет к большим финансовым и трудовым затратам. Большой пусковой ток также может вызвать ощутимые тепловые перегрузки обмотки электродвигателя, в результате чего происходит старение изоляции, ее повреждение и в конечном итоге может произойти сгорание двигателя.

Все это послужило мотивом для поиска решения по минимизации токов пуска. Одним из таких решений является метод запуска двигателя по схеме «звезда-треугольник». Для начала разберемся что же такое «звезда», а что — «треугольник», и чем они отличаются друг от друга. Звезда и треугольник являются самыми распространенными и применяемыми на практике схемами подключения трехфазных электродвигателей. При включении трехфазного электродвигателя «звездой» (см. Рисунок 1) концы обмоток статора соединяются вместе, соединение происходит в одной точке, называемой нулевой точкой или нейтралью. Трехфазное напряжение подается на начало обмоток.

Рисунок 1 — Схема подключения «звезда»

При соединении обмоток статора «звездой», соотношение между линейным и фазным напряжениями выражается формулой:

Uл=Uф⋅3U _л= U _ф cdot sqrt{3}

где:
U

л — напряжение между двумя фазами;
U_ф — напряжение между фазой и нейтральным проводом;
Значения линейного и фазного токов совпадают, т. е. I_л = I_ф.

При включении трехфазного электродвигателя по схеме «треугольник» (см. Рисунок 2) обмотки статора электродвигателя соединяются последовательно. Таким образом, конец одной обмотки соединяется с началом следующей, напряжение в этом случае подается на точки соединения обмоток. 2 )}

где:
U — фазное напряжение обмотки статора;
r₁ — активное сопротивление фазы обмотки статора
r₂ — приведенное значение активного сопротивления фазы обмотки ротора;
x₁ — индуктивное сопротивление фазы обмотки статора;
x₂ — приведенное значение индуктивного сопротивления фазы обмотки неподвижного ротора;

m — количество фаз;
p — число пар полюсов.

Чтобы было нагляднее, давайте рассмотрим пример: предположим, что рабочей схемой обмотки асинхронного электродвигателя является «треугольник», а линейное напряжение питающей сети равно 380 В, сопротивление обмотки статора Z = 10 Ом. Если обмотки во время пуска подключены «звездой», то уменьшатся напряжение и ток в фазах:

Uф=Uл3=3803=220ВU _ф= {U _л} over { sqrt{3} } = {380} over {sqrt{3}} =220В

Фазный ток равен линейному току и равен:

Iф=Iл=UфZ=22010=22AI _ф=I _л= {U _ф} over {Z } = {220} over {10} =22A

После того, как двигатель набрал необходимые обороты, т. е. разогнался, переключаем обмотки со «звезды» на «треугольник», в этом случае получаем совершенно другие значения тока и напряжения:

Uф=Uл=380BU _ф=U _л =380B

Iф=UфZ=38010=38AI _ф = {U _ф} over {Z} = {380} over {10}=38A

Iл=3⋅Iф=3⋅38=65,8AI _л= sqrt{3} cdot I _ф=sqrt{3} cdot38=65,8A

Соответственно, при пуске двигателя по схеме «звезда», фазное напряжение в √3 раз меньше линейного, а по схеме «треугольник» — они равны. Отсюда следует, что момент при пуске по схеме «звезда» в 3 раза меньше, а значит, запуская двигатель по этой схеме, мы не сможем добиться выхода двигателя на номинальную мощность. Решая одну проблему возникает вторая, не менее острая, чем повышенные пусковые токи. Но единое решение все-таки есть: необходимо скомбинировать схемы подключения двигателя так, чтобы при пуске мощного двигателя не было больших токов в сети, а после того, как двигатель выйдет на необходимые для его работы обороты, происходит переключение на схему «треугольник», что позволяет работать со 100% нагрузкой без каких-либо проблем.

С поставленной задачей прекрасно справляется реле времени Finder 80.82. При подаче питания на реле, мгновенно замыкается контакт, который отвечает за подключение по схеме «звезда». После заданного промежутка времени, на котором обороты двигателя достигают рабочей частоты, контакт схемы «звезда» размыкается и замыкается контакт, который отвечает за подключение по схеме «треугольник». Контакты останутся в таком положении до снятия питания с реле. Наглядная диаграмма работы данного реле представлена на Рисунке 3.

Рисунок 3 — Временная диаграмма реле времени 80.82

Рассмотрим более подробно реализацию данной схемы на практике. Она применима только для двигателей, у которых на шильдике указано «Δ/Y 380/660В». На Рисунке 4 представлена силовая часть схемы «звезда-треугольник», в которой используется три электромагнитных пускателя.

Рисунок 4 — Силовая часть схемы «звезда-треугольник»

Как было описано ранее, для управления переключением со схемы «звезда» на схему «треугольник» необходимо воспользоваться реле Finder 80. 82. На Рисунке 5 представлена схема управления с помощью данного реле.

Рисунок 5 — Управление схемой «звезда-треугольник»

Разберем алгоритм работы данной схемы:

После нажатия кнопки S1.1, запитывается катушка пускателя КМ1, в результате чего, замыкаются силовые контакты КМ1 и при помощи дополнительного контакта КМ1.1 реализуется самоподхват пускателя. Одновременно подается напряжение на реле времени U1. Замыкаются контакты реле времени 17-18 и включается пускатель КМ2. Таким образом, происходит запуск двигателя по схеме «звезда». По истечении времени Т (см. Рисунок 3), контакт реле времени 17-18 мгновенно разомкнется, пройдет задержка времени Tu, и замкнется контакт 17-28. Вследствие чего, сработает пускатель КМ3, который осуществляет переключение на схему «треугольник». Нормально замкнутые контакты пускателей КМ2.2 и КМ3.2 используется для предотвращения одновременного включения пускателей КМ2 и КМ3. Чтобы защитить двигатель от перегрузки, в силовой цепи установлено тепловое реле КК1. В случае перегрузки, тепловое реле разомкнет силовую цепь и цепь управления через контакт КК1.1. Остановка двигателя происходит при нажатии кнопки S1.2, которая разрывает цепь самоподхвата и обесточит катушку пускателя КМ1.

Обобщая написанное, можно сделать вывод, что для облегчения пуска мощного электродвигателя, рекомендуется изначально запускать его по схеме «звезда», что позволяет значительно снизить пусковые токи, уменьшить просадку напряжения в сети, но не позволяет двигателю выйти на номинальный режим работы. Для выхода двигателя на номинальный режим необходимо осуществить переключение обмоток статора на схему «треугольник». Схема переключения обмоток со «звезды» в «треугольник» реализована с помощью реле времени Finder 80.82, в котором устанавливается время разгона электродвигателя.

Список использованной литературы:

1. ГОСТ 11828-86 «Определение вращающих моментов и пусковых токов».
2. Вешеневский С. Н. Характеристики двигателей в электроприводе. // Издание 6-е, исправленное — Москва, Издательство «Энергия», 1977
3. Войнаровский П. Д. Электродвигатели // Энциклопедический словарь Брокгауза и Ефрона: в 86 т. (82 т. и 4 доп.) — СПб., 1890—1907

Звезда и треугольник в электродвигателе: принцип соединения и отличия

Вся нагрузка в трехфазных цепях подключается по схеме звезда или треугольник. В зависимости от типа потребителей электроэнергии и напряжения в электросети подбирают соответствующий вариант. Если говорить об электродвигателях, то от выбора соединения обмоток зависит возможность его работы в той или иной сети с номинальными характеристиками. В статье рассмотрим чем отличаются звезда и треугольник в электродвигателе, на что они влияют и каков принцип соединения проводов в клеммнике трехфазного двигателя.

• Теория
• В чем разница
• Формулы мощности, тока и напряжения
• Практика — как подобрать схему для конкретного случая
• Переключение звезда-треугольник для плавного пуска
• Заключение

Теория

Как уже было сказано, схемы соединения звезда и треугольник характерны не только для электродвигателя, но и для обмоток трансформатора, ТЭНов (например, ТЭНов электрокотла) и других нагрузок.

Чтобы понять, почему эти схемы соединения элементов трехфазной цепи так называются, нужно их несколько видоизменить.

В «звезде» нагрузка каждой из фаз соединена между собой одним из выводов, это называется нейтральная точка. В «треугольнике» каждый из выводов нагрузки подключен к разным фазам.

Все изложенное в статье в дальнейшем справедливо для трехфазных асинхронных и синхронных машин.

Рассмотрим этот вопрос на примере соединения обмоток трехфазного трансформатора или трехфазного двигателя (в данном контексте это не имеет значения).

На этом рисунке отличия более заметны, у «звезды» начало обмоток соединено с фазными проводами, а концы соединены между собой, в большинстве случаев нулевой провод от питающего генератора или трансформатора подключен к одной и той же точке нагрузки.

Точка указывает начало обмоток.

То есть в «треугольнике» соединяются конец предыдущей обмотки и начало следующей, а к этой точке подключается питающая фаза. Если перепутать конец и начало, подключенная машина работать не будет.

В чем отличие

Если говорить о подключении однофазных потребителей, кратко разберем на примере трех электротен, то в «звезде» при перегорании одного из них два оставшихся продолжат работу . Если сгорят два из трех, то вообще ни один работать не будет, так как они попарно подключены к линейному напряжению.

В треугольной схеме даже при перегорании 2 десятка элементов третий продолжает работать. Нулевого провода в нем нет, его просто некуда подключить. А в «звезде» он подключается к точке нейтрали, и нужен для выравнивания фазных токов и их симметрии при разных фазных нагрузках (например, 1 нагреватель подключается в одну из ветвей, а 2 параллельно для остальных).

Но если при таком подключении (с другой фазной нагрузкой) выгорит ноль, то и напряжения будут не те (где больше нагрузка проседает, а где меньше — увеличивается). Подробнее об этом мы писали в статье о фазовом дисбалансе.

Следует иметь в виду, что нельзя подключать между фазами обычные однофазные устройства (220В), на 380В. Либо устройства должны быть рассчитаны на такую ​​мощность, либо сеть должна быть с линейным 220В (как в электрические сети с изолированной нейтралью некоторых конкретных объектов, например, судов).

Но, при подключении трехфазного двигателя ноль часто не подключают к середине звезды, так как это симметричная нагрузка.

Формулы мощности, тока и напряжения

Начнем с того, что в схеме звезда есть два разных напряжения — линейное (между линейными или фазными проводами) и фазное (между фазой и нулем). U линейная в 1,73 (корень из 3) раз больше, чем U фазовая. В этом случае линейный и фазный токи равны.

UL = 1,73 * Uph

Il = If

То есть линейное и фазное напряжение соотносятся так, что при линейном напряжении 380 В фаза составляет 220 В.

В «треугольнике» U-линейный и U-фазный равны, а токи различаются в 1,73 раза.

Ul = Uf

IL = 1,73 * IF

Мощность в обоих случаях считать по одним и тем же формулам:

• полная S = 3 * Sph = 3 * (Ul / √3) * I = √3 * Ул*я;
• активный P = √3 * Ul * I * cos φ;
• реактивная Q = √3 * Ul * I * sin φ.

При подключении одной и той же нагрузки к одной и той же U-фазе и U-линейке мощность подключаемых устройств будет различаться в 3 раза.

Предположим, имеется двигатель, работающий от трехфазной сети 380/220 В, и его обмотки рассчитаны на подключение по схеме «звезда» к сети с линейным напряжением 660 В. Тогда при подключении к сети «треугольник» питание U-линии должно быть в 1,73 раза меньше, то есть 380В, что подходит для подключения к нашей сети.

Приведем расчеты, чтобы показать, какие отличия будут у двигателя при переключении обмоток с одной цепи на другую.

Предположим, что ток статора при соединении треугольником в сеть 380В составил 5А, тогда его полная мощность равна:

S = 1,73*380*5 = 3287 ВА

Переключить электродвигатель на «звезду» а мощность уменьшится в 3 раза, так как напряжение на каждой обмотке уменьшилось в 1,73 раза (было 380 на обмотку, а стало 220), и ток тоже в 1,73 раза: 1,73*1, 73=3. Значит, учитывая С учетом приведенных значений мы рассчитаем общую мощность.

S = 1,73 * 380 * (5/3) = 1,73 * 380 * 1,67 = 1070 ВА

Как видите, мощность упала в 3 раза!

А что будет если есть другой электродвигатель и он работал в «звезду» в сети 380В и ток статора в те же 5А соответственно и обмотки рассчитаны на соединение в «треугольник» для 220В (3 фазы), но почему-то соединили «треугольником» и подключили к 380В?

В этом случае мощность увеличится в 3 раза, так как напряжение на обмотке теперь наоборот увеличено в 1,73 раза, а ток тот же.

S = 1,73 * 380 * 5 * (3) = 9861 ВА

Мощность двигателя стала больше номинальной в те же 3 раза. Так он просто горит!

Поэтому подключать электродвигатели необходимо по схеме соединения обмоток, соответствующей их номинальному напряжению.

Практика — как подобрать схему для конкретного случая

Чаще всего электрики работают с сетью 380/220В, поэтому давайте рассмотрим, как подключить, звездой или треугольником, электродвигатель к такой трех- фазная электрическая сеть.

В большинстве электродвигателей схема соединения обмоток может быть изменена, для этого в брно имеется шесть клемм, они расположены так, что с помощью минимального набора перемычек можно собрать нужную вам схему. Простыми словами: вывод начала первой обмотки расположен над концом третьей, начало второй, над концом первой, начало третьей над концом второй.

Как отличить два варианта подключения электродвигателя вы видите на рисунке ниже.

Поговорим о том, какую схему выбрать. Схема подключения катушек двигателя особого влияния на режим работы двигателя не оказывает при условии, что номинальные параметры двигателя соответствуют сети. Для этого посмотрите на шильдик и определите, на какое напряжение конкретно рассчитана ваша электромашина.

Обычно маркировка имеет вид:

Δ/Y 220/380

Расшифровывается как:

При межфазном напряжении 220 В соберите обмотки в треугольник, а если 380 — в звезду.

Чтобы просто ответить на вопрос «Как соединить обмотки двигателя?» мы составили для вас таблицу выбора схемы подключения:

Переключение звезда-треугольник для плавного пуска

При пуске двигателя наблюдаются высокие пусковые токи. Поэтому для уменьшения пусковых токов асинхронных двигателей применяют пусковую схему с переключением обмотки со звезды на треугольник. При этом, как было сказано выше, электродвигатель должен быть рассчитан на подключение к «треугольнику» и работу под линейной вашей сетью.

Так, в наших трехфазных сетях электроснабжения (380/220В) для таких случаев используются двигатели номиналом «380/660» Вольт, на «Δ/Y» соответственно.

При пуске обмотки включаются «звездой» при пониженном напряжении 380В (относительно номинального 660В), двигатель начинает набирать обороты и в определенный момент времени (обычно по таймеру, в сложные случаи — по сигналу датчиков тока и скорости) обмотки переключаются на «треугольник» и работают уже на свои номинальные 380 вольт.

На иллюстрации выше описан такой способ пуска двигателей, но в качестве примера показан перекидной переключатель, на практике используются два дополнительных контактора (КМ2 и КМ3), хотя он сложнее обычной схемы для подключения электродвигателя, это не его недостаток. Но у нее есть ряд преимуществ:

• Меньшая нагрузка на электросеть от пусковых токов.
• Соответственно меньше падает напряжение и снижается вероятность остановки связанного оборудования.
• Мягкий пуск двигателя.

У этого решения есть два основных недостатка:

1. Необходимо прокладывать два трехжильных кабеля от расположения контакторов непосредственно к клеммам двигателя.
2. Падает пусковой момент.

Вывод

Как таковых различий в производительности при подключении одного и того же электродвигателя по схеме звезда или треугольник (он просто сгорит, если ошибетесь при выборе). Так же как и нет преимуществ и недостатков ни у одной из схем. Некоторые авторы приводят аргумент, что ток в «звезде» меньше. Но при одинаковой мощности двух разных двигателей, один из которых предназначен для подключения по «звезде», а второй по «треугольнику» к сети, например, 380В, ток будет одинаков. И один и тот же двигатель нельзя переключать «как попало» и «непонятно на что», так как он просто сгорает. Главное подобрать тот вариант, который соответствует напряжению электросети.

Надеемся, что теперь вам стало более понятно, что такое схема звезда и треугольник в электродвигателе, в чем разница в подключении каждого из способов и как выбрать схему для конкретного случая. Надеемся, предоставленная информация была для вас полезной и интересной!

Сопутствующие материалы:

• В чем разница между переменным током и постоянным током
• Какая фаза, ноль и заземление для
• Схемы подключения трехфазного электросчетчика

Опубликовано: 27.04.2019 Обновлено: 27.04.2019 2 комментария

напряжение — Трехфазное подключение двигателя, треугольник 230 В или звезда 400 В?

спросил 3 года, 4 месяца назад

Изменено 1 месяц назад

Просмотрено 13 тысяч раз

\$\начало группы\$

У меня есть двигатель со следующими характеристиками:

• звезда 400 В
• треугольник 230 В

Двигатель, разумеется, трехфазный.

Как подключить двигатель по схеме треугольника, если линейное напряжение всего 400 В? Где взять линейку 230 В? Не повредю ли я двигатель при соединении треугольником? В этом случае дельта-конфигурация предназначена только для использования с частотно-регулируемым приводом?

• напряжение
• двигатель
• трехфазный
• треугольник
• звезда

\$\конечная группа\$

1

\$\начало группы\$

Теперь вопрос, как подключить двигатель к соединению треугольником если у меня есть только 400В линейное напряжение?

Если у вас 400 В, используйте соединение звездой. Нет смысла использовать соединение треугольником, так как двигатель будет потреблять слишком много тока и перегреваться, если вы приложите 400 вольт к соединению, рассчитанному на 230 вольт.

Где я могу получить 230 В от линии к линии?

В мире есть места, где есть 230 В, 3 фазы, и это не такая уж редкость, но если у вас его нет, а есть 400 В, нет причин его искать.

В этом случае дельта-конфигурация предназначена только для использования с VFD?

Конфигурация треугольника предназначена для людей с 3-фазным напряжением 230 В. Однако вы можете использовать его с частотно-регулируемым приводом, если хотите работать на частоте выше номинальной. Вероятно, вы могли бы увеличить частоту и напряжение на 25% выше номинальной, но подшипники двигателя и балансировка ротора, вероятно, не подходят для любой скорости выше этой.

\$\конечная группа\$

\$\начало группы\$

Теперь вопрос в том, как я могу подключить двигатель к соединению треугольником, если у меня есть только 400В линейное напряжение?

Соедините двигатель звездой и подключите его к линейному источнику питания 400 В.

Где я могу получить линейное напряжение 230 В?

Вы не можете.

Не повредит ли двигатель при соединении треугольником?

Да. Вы подали бы 400 В на обмотку, рассчитанную на 230 В.

В этом случае дельта-конфигурация предназначена только для использования с VFD?

№ Предназначен для линейного питания 230 В.

\$\конечная группа\$

1

\$\начало группы\$

Если двигатель предназначен для работы звездой от 3-фазного источника питания 380 В, то его нельзя подключать треугольником к тому же источнику питания.

Это похоже на подачу 380 вольт на обмотки 220 вольт, поэтому очевидно, что двигатель выйдет из строя.

Решение состоит в том, чтобы получить 3-фазный понижающий трансформатор , чтобы получить 220 3-фазного напряжения, и вам необходимо рассчитать номинальные значения кВА трансформатора в зависимости от нагрузки.
