преимущества и недостатки блока, электрическая схема и монтаж
Обязательные элементы помещений любого электрифицированного здания — электрические розетки и выключатели света. В ряде случаев для экономии места и снижения затрат на прокладку проводников применяется розетка с выключателем в одном корпусе. Это обеспечивает дополнительный комфорт при пользовании источниками света и бытовыми приборами. Подключение совмещенных устройств несколько сложнее, поэтому заслуживает подробного описания.
- Совмещенные устройства
- Появление и использование
- Рост популярности
- Преимущества и недостатки
- Монтаж и подключение
- Электрическая схема
- Порядок установки
- Нестандартное применение
Совмещенные устройства
Еще в середине двадцатого века повсеместно использовались только раздельные устройства управления освещением. Можно встретить квартиры, в которых рядом расположены два одноклавишных выключателя.
Позднее промышленность стала выпускать выключатели с двумя клавишами для включения отдельных групп ламп в составе люстр.
Появление и использование
Трехклавишные выключатели с розеткой в одном корпусе появились в нашей стране в эпоху расцвета панельного строительства. Они использовались для управления из одной точки освещением на кухне, в туалете и ванной комнате.
Розетка служила для подключения электробритвы, фена и прочих электрических устройств, которые использовались в ванной комнате. С широким распространением стиральных машин именно к этой розетке их стали подключать, даже невзирая на отсутствие в ней заземляющего контакта.
Рост популярности
В домах современной постройки совмещенные устройства стали использовать не только для кухни и санузла, но и в жилых комнатах. Этому способствовало использование европейского стандарта на высоту расположения выключателей и розеток.
До сих пор самым популярным и удобным считается советский стандарт, согласно которому выключатели располагаются на высоте 160 сантиметров от пола, а розетки — на высоте 90 сантиметров.
По европейскому стандарту выключатели располагаются на уровне 90 сантиметров от пола, как и розетки во всех старых домах нашей страны. Такое размещение позволяет включать свет, не меняя положение руки. Удобство такого варианта довольно спорно, однако он позволяет использовать блок выключателя с розеткой.
Стоит отметить, что европейский стандарт предполагает размещение розеток на уровне 30 сантиметров от пола. Это позволяет удобнее располагать и маскировать провода, но затрудняет пользование точками электропитания. Кроме того, на кухне, например, розетки оптимально располагать над рабочими поверхностями, ведь именно там устанавливаются и подключаются все кухонные машины.
В последние годы есть тенденция распространения зонированного освещения. При этом из одной точки включается не только общий свет, но и местные светильники. Для этого применяются выключатели с несколькими клавишами. Совмещение их с розетками дает еще больше удобства при пользовании множеством электрических приборов.
Возможность увеличить количество розеток в помещении за счет использования комбинированных устройств способствовала существенному росту их популярности. Такой подход оказался особенно актуальным в современных условиях, когда количество бытовых электрических приборов постоянно растет.
Преимущества и недостатки
Большой спрос на совмещенные устройства определяется не только желанием размещения дополнительных розеток в помещении. Комбинированные модели обладают целым рядом преимуществ:
- Сокращение количества проводов. При раздельном размещении к каждой розетке подводятся два питающих провода. К каждому выключателю подходят два проводника: приходящий от электрического щита и уходящий к светильнику.
К комбинированному устройству подходят только два провода от щитка, и уходит ровно столько проводов, сколько клавиш имеет выключатель. - Снижение трудозатрат при организации скрытой проводки в помещении. При использовании отдельно расположенных розеток и выключателей к каждому устройству прокладывается кабель, для размещения которого в стенах делают штробы. Это довольно трудоемкая работа. Возможность разместить все кабели в одной штробе существенно сокращает объем строительных работ и упрощает монтаж электропроводки.
- Удобство использования. Люди, долго проживающие в домах с европейским расположением выключателей, привыкают к такой высоте размещения устройств. Для них появление дополнительных розеток рядом с привычными выключателями увеличивает комфорт при управлении освещением и пользовании бытовыми электроприборами.
К комбинированному устройству подходят только два провода от щитка, и уходит ровно столько проводов, сколько клавиш имеет выключатель.Ошибочно считать, что комбинированные модели не имеют недостатков. Есть ряд причин, по которым многие отказываются от подобных устройств.
Вот некоторые из минусов:
- Стоимость. Совмещенные блоки обычно стоят дороже отдельных элементов. При выходе из строя одной составляющей придется менять конструкцию целиком, что увеличит затраты.
- Увеличение нагрузки на питающие провода. Напряжение к устройству подводится по двум проводам, на которые ляжет нагрузка и от ламп светильника, и от включенного в розетку прибора. Это следует учитывать при расчете сечения питающих проводов, иначе есть риск их перегрева и возникновения пожара.
- Ограничения в расположении. К обычному выключателю обеспечен удобный доступ из любого положения. Вилка и шнур электроприбора, особенно массивные, в ряде случаев могут затруднить пользование клавишей выключателя. Кроме того, висящий рядом с выключателем кабель не всегда выглядит эстетично.
Монтаж и подключение
Монтаж комбинированных устройств схож с установкой отдельных приборов, однако имеет свои особенности. Прежде всего стоит разобраться со схемой подключения проводов к устройству.
Электрическая схема

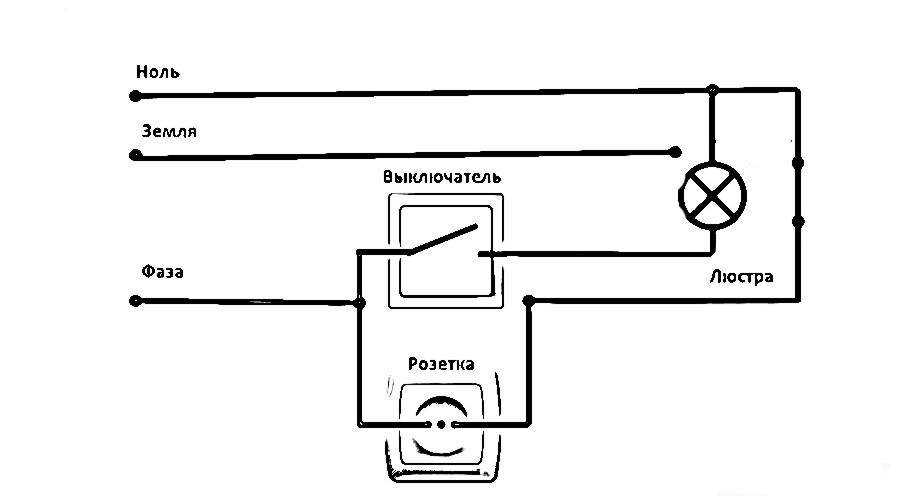

Для успешного подключения совмещенных в одном корпусе выключателя и розетки важно, чтобы подведенные провода были промаркированы. Как правило, в современных домах с этим проблем не возникает. Если электрическая проводка монтируется заново, то следует внимательно подойти к процессу маркировки. Иначе высок риск допустить ошибки при подключении, которые могут быть очень опасны. Неправильное подсоединение проводников грозит поражением током, коротким замыканием и пожаром.
От электрического щита обязательно идут два питающих провода: фаза и ноль. Фаза обычно отмечена белым или коричневым цветом. Ноль маркируют голубым цветом. Дополнительно может присутствовать защитная нейтраль, обозначенная желтым или зеленым цветом. Если цветовая маркировка отсутствует, определить фазу можно с помощью индикаторной отвертки. Если на месте установки устройства несколько немаркированных проводов, для определения питающих проводников придется воспользоваться мультиметром.
Ноль и фаза подключаются непосредственно к розетке. Соответствующие контакты промаркированы на колодке устройства. Здесь, в отличие от одиночной розетки, взаимное расположение нуля и фазы имеет значение. По нормам безопасности выключатель размыкает фазный провод, а нулевой проводник подводится напрямую к светильнику.
Розетка и блок выключателя в комбинированном устройстве имеют токопроводящую перемычку, соединяющую входной контакт выключателя с фазным контактом розетки. Поэтому менять местами фазу и ноль в этом случае нельзя.
Количество выходных контактов выключателя определяется числом клавиш. Определить порядок подключения выходных проводов можно по их маркировке или опытным путем. После выполнения всех подключений следует проверить работу светильников. При необходимости всегда можно поменять местами соседние выходные провода в выключателе, если соответствие клавиш светильникам не устраивает.
Заземление (при его наличии) в подавляющем большинстве случаев подводится только к розетке. Есть небольшое число светильников с корпусом, подлежащим заземлению. Соединение заземляющих контактов таких светильников с защитной нейтралью выполняется отдельно.
Порядок установки
Разумеется, перед началом работы до места установки устройства должны быть проложены кабели от электрического щита и светильников. Для удобства фиксации корпуса прибора в стене может быть установлен подрозетник. В продаже есть специальные модели, предназначенные для комбинированных устройств.
Для монтажа следует выполнить следующие действия:
- Отключить подачу электроэнергии на электрическом щите. Этому пункту следует уделить особое внимание, ведь он является залогом безопасного проведения работ. Желательно дополнительно проверить наличие напряжения на питающих проводах в месте подключения устройства с помощью индикаторной отвертки.
- Разобрать устройство, отделив от колодки декоративную рамку и клавиши выключателя. Обычно клавиши снимаются достаточно легко. Их можно немного поддеть плоской отверткой, но не следует прикладывать больших усилий, чтобы не повредить пластиковые элементы.
- Зачистить провода, подведенные к устройству. Перед выполнением этой операции стоит обратить внимание на способ крепления проводов к клеммам. Зажимные контакты требуют зачистки на 5−7 мм. Винтовые зажимы потребуют зачистки на большую длину, которая зависит от сечения провода и диаметра винта. Если аккуратно свернуть петлю на конце провода и надеть ее на прижимной винт, получится наилучший контакт. Зачищенные участки провода не должны намного выступать за пределы крепления, чтобы не произошло короткое замыкание. Не допускается и попадание изоляции под прижимной контакт, поскольку это может привести к перегреву соединения и возникновению пожара.

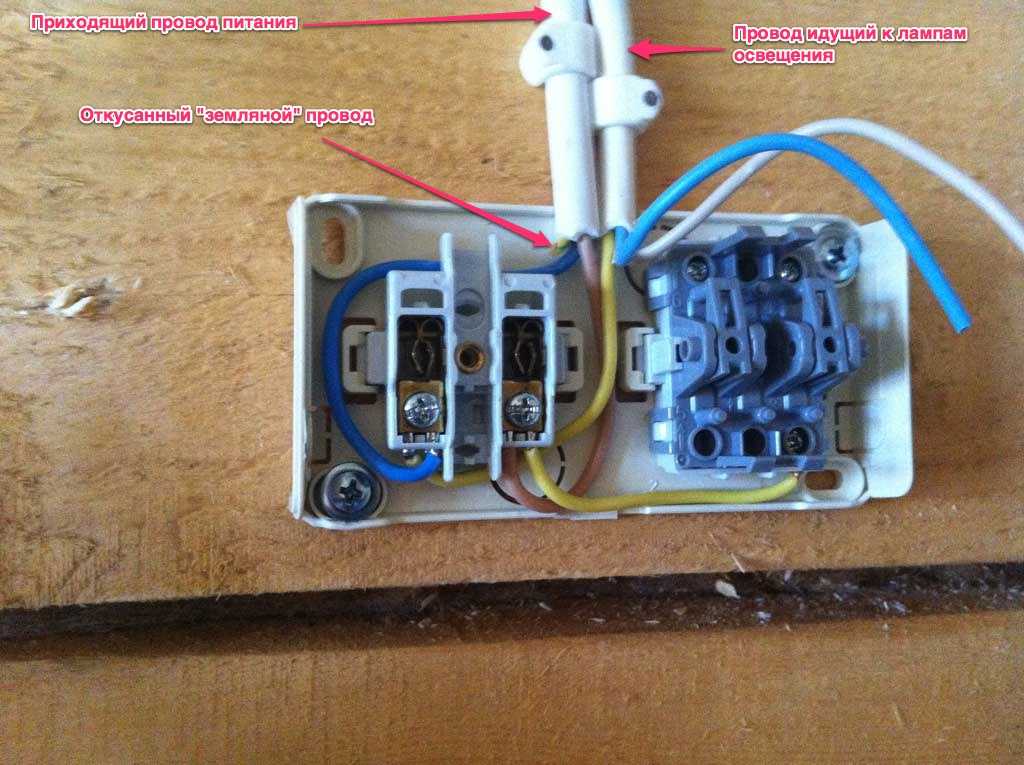

- Подключить подготовленные провода к контактам устройства согласно их маркировке по схеме, размещенной на корпусе изделия. Фаза маркируется буквой L, ноль — буквой N. Заземление маркируется стилизованной стрелкой или буквами PE. Выходные контакты выключателя обозначаются буквой L и порядковым номером клавиши.
- Закрепить колодку в стене, вернуть на свои места клавиши и декоративную рамку.
- Подать напряжение и проверить работу розетки и каждого подключенного светильника. Если не устраивает расположение клавиш и соответствующих светильников, придется обесточить устройство и поменять выходные провода местами. Если розетка работает, а выключатель — нет, значит, при подключении были перепутаны ноль и фаза. В таком случае придется тоже поменять их местами.
Фаза маркируется буквой L, ноль — буквой N. Заземление маркируется стилизованной стрелкой или буквами PE. Выходные контакты выключателя обозначаются буквой L и порядковым номером клавиши.Нестандартное применение
Встречаются советы по нестандартному применению одноклавишного выключателя, совмещенного с розеткой. Прибор предлагается использовать вместо обычной розетки. Фазный контакт подключается через выключатель. Такая схема удобна для приборов, не имеющих своего выключателя, а также при необходимости обесточивать устройства, не извлекая каждый раз вилку.
Несмотря на кажущееся удобство, подобная схема подключения довольно опасна. Для маломощных потребителей она вполне приемлема, однако на практике часто приходится использовать мощные устройства. Контакты выключателя не рассчитаны на высокие токи. Может начаться искрение, разогрев и оплавление, что нередко становится причиной возгорания.
Использовать такую схему подключения категорически не рекомендуется. Даже если изначально планируется подключать только маломощные устройства, нет никакой гарантии, что потом случайно не будет включен в эту розетку мощный прибор. Лучше заранее оградить себя от неприятностей и не использовать потенциально опасных схем электропитания.
При правильном использовании совмещенные с розеткой выключатели довольно удобны и функциональны. Они позволяют удачно зонировать освещение и обеспечить дополнительные точки электропитания. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ.
схемы и как правильно подключить
Объединение силовой точки и устройства, управляющего приборами освещения, позволяет рационально организовать электроснабжение жилого или офисного пространства. Согласитесь, гораздо удобнее, если электротехническая арматура сгруппирована, а не беспорядочно «разбросана» по помещению.
Кроме веских эргономических плюсов подобное техническое решение обладает массой дизайнерских преимуществ. Однако оно же заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие в процессе монтажа подобного блока.
Мы представляем исчерпывающую информацию по методам установки и способам подключения блочных электротехнических устройств. Тонкости и нюансы освещены в фото-подборках и видео, наглядно демонстрирующих специфику выполнения работы. Настолько мощная информационная поддержка поможет «на отлично» справиться с задачей.
Содержание статьи:
- Подключение розеток с выключателем на 1–3 клавиши
- #1: Способы подключения блока выключатель-розетка
- #2: Подсоединение и коммутация розетки через выключатель
- #3: Монтаж соединенных розетки с выключателем
- #4: Присоединение розетки с двухклавишным выключателем
- #5: Монтаж блока с розеткой и трехклавишным выключателем
- Выводы и полезное видео по теме
Подключение розеток с выключателем на 1–3 клавиши
С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.
Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.
Коммутация розетки через выключатель — популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания
С каждым годом экономия денежных знаков и пространства остаются приоритетными факторами.
Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.
Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.
Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов
Следует помнить, что для подключения блочного электроустановочного устройства нужно с учетом максимальной нагрузки.
#1: Способы подключения блока выключатель-розетка
Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.
Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков
Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств.
Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.
При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:
- Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
- Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
- Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.
Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным.
Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.
Перечислим некоторые из них:
- Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
- Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
- Высококачественные приборы могут использоваться снаружи и внутри помещений.
- Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.
Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно, сетевое гнездо это или непосредственно выключатель. Практически всегда потребуется полная его замена.
Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.
Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:
Галерея изображений
Фото из
Шаг 1: Основной причиной установки блока розетка/выключатель является выход из строя аналогичного эксплуатируемого устройства
Работы производятся по схеме, аналогичной стандартным процессам монтажа элекроустановочных изделий.
Сначала демонтируем внешние детали
После удаления клавиши, убираем рамку, фиксировавшую механизм выключателя в гнезде
Отвинчиваем болты металлической рамки, удерживающей механизм розеточной части
Для того чтобы удостоверится в том, что работа с проводами будет действительно безопасна, еще раз проверяем наличие напряжения на этом участке сети
Чтобы случайно не повредить старую проводку, которую не планируется менять, аккуратно откручиваем фиксирующие винты
Освобождаем провода, подключенные к линии освещения, от испорченного механизма
Обрезаем края проводов, которые были использованы в предыдущем подключении, и снова снимаем примерно 1 см изоляции с каждой жилы
Шаг 1: Демонтаж испорченного блока
Шаг 2: Извлечение клавиши выключателя
Шаг 3: Удаление фиксирующей рамки
Шаг 4: Удаление рамки розеточного механизма
Шаг 5: Повторная проверка отсутствия напряжения
Шаг 6: Отделение проводов от розеточного механизма
Шаг 7: Удаление механизма выключателя
Шаг 8: Обрезка и зачистка проводов от изоляции
Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.
Галерея изображений
Фото из
Подключаем фазный провод линии освещения к клемме, обозначенной на тыльной стороне механизма выключателя литерой «L»
Подсоединяем к зачищенным проводам терминал розетки, расположив фазу и ноль по краям, а заземляющий провод по центру
Устанавливаем на стену сначала общую фиксирующую рамку, проверяем ее положение строительным уровнем, после чего ставим рамку, удерживающую механизм выключателя внутри и клавишу снаружи
Закрепив клавишу выключателя на положенном месте, фиксируем винтом защитно-декоративную деталь розетки и тестируем устройство на работоспособность
Шаг 9: Монтаж механизма выключателя
Шаг 10: Подсоединение механизма розетки
Шаг 11: Установка удерживающих рамок
Шаг 12: Крепление лицевых деталей блока
#2: Подсоединение и коммутация розетки через выключатель
Существует конкретная последовательность, определяющая, как подключать розетку с выключателем в цельной конструкции.
Следует помнить, что в основе ее заложены стандартные иобязательное соблюдение ПЭУ.
Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.
Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:
- Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
- Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
- Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
- Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
- Далее нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
- Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
- Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.
Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.
Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию «посадочных мест», выравниванию положения блока
Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.
#3: Монтаж соединенных розетки с выключателем
Блоки электроустановочных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно.
Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий:
- От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
- Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
- Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
- Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
- Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
- Заземление также подключается при помощи соответствующего кабеля.
Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.
Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций
Желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на и, с которой мы рекомендуем ознакомиться.
#4: Присоединение розетки с двухклавишным выключателем
Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.
Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.
Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:
- Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
- От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
- Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
- Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
- Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
- В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
- Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.
Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для – пять (5) проводников. Оба варианта включают в себя заземление.
Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий
#5: Монтаж блока с розеткой и трехклавишным выключателем
Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.
Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной.
А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.
Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:
- основной;
- дополнительные источники света;
- декоративные.
Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.
Кроме удобства, такой украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.
Трехклавишное устройство, как правило, монтируют в помещениях такого типа:
- в месте, где планируется многоярусное освещение;
- в комнатах с большой площадью и сложной формой;
- в нешироких и длинных переходных помещениях;
Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.
Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие
Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.
Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.
Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок
Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:
- клавиши не западают;
- не издают посторонних звуков при нажатии;
- внутренняя часть выключателя содержит схему его подключения;
- гладкая и ровная поверхность.
Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).
Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.
При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:
- пассатижи для зажима и захвата деталей;
- стриппер для удаления изоляции с края провода;
- плоская и крестовая отвертки.
Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.
Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов
Рассмотрим их еще раз:
- Перед началом работ надо убедиться, что сеть полностью обесточена.
- Нулевые и фазные кабели необходимо распределить.
- Проверить фазу специальной отверткой с индикатором.
- Подсоединить кабель к распределительному боксу.
- Протестировать соединение.
Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный . Нулевая жила синего цвета, а фаза – черная или красная.
Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель
Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.
Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка
Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.
Напоследок несколько рекомендаций.
В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.
Выводы и полезное видео по теме
Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.
Ролик #1. Как подключить розетку и выключатель:
Ролик #2. Надежная электрика в доме или квартире: подключаем правильно:
Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:
Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если предстоит проводить , обратитесь к профессиональным электрикам, чтобы избежать случаев поражения током или короткого замыкания.
Есть желание поделиться собственным опытом электромонтажника, нашли недочеты в статье, появились вопросы? Напишите, пожалуйста, комментарий расположенном под текстом блоке.
Как подключить комбинированный выключатель и розетку? Проводка комбинированного устройства
Содержание
Что такое комбинированный выключатель/розетка и как его подключить?Комбинированное устройство представляет собой комбинацию выключателя и розетки в одном корпусе. Встроенный переключатель может быть подключен для управления розеткой в корпусе. Переключатель также может быть подключен через перемычку, где переключатель будет управлять дополнительной точкой нагрузки, такой как точка освещения.
Перед установкой электропроводки комбинированного устройства необходимо знать основные различия между комбо-замыкателем замыкания на землю и комбо-выключателем. На линейных клеммах обычного комбинированного переключателя и розетки имеется неповрежденный отрывной язычок, тогда как в комбинированном устройстве GFCI или AFCI его нет.
Кроме того, на комбинированном переключателе / розетке GFCI есть кнопки проверки и сброса, и одна сторона может использоваться в качестве клеммы линии (источника), а вторая — в качестве клемм нагрузки, т. Е. Те точки нагрузки, которые необходимо защитить, должны подключаться к нагрузке. терминалы GFCI.
- Сообщение по теме: Как подключить сигнальный выключатель?
В комбинированном устройстве «Выключатель и розетка» узкое лезвие предназначено для линии (горячее), а более широкое лезвие — для нейтрального. На линии (горячей) стороне имеется неповрежденный ребристый язычок, который можно снять, если переключатель необходим для управления дополнительной нагрузкой, в противном случае можно добавить перемычку между клеммой нагрузки переключателя и нижней клеммой линии (при удалении плавник), следовательно, он будет контролировать розетку в корпусе.
На следующей диаграмме показаны рабочие операции комбинации двух выключателей и розеток.
На следующих рисунках показаны различные виды комбинированного выключателя и розетки.
В сегодняшних уроках по электромонтажу мы покажем, как подключить и установить комбинированный выключатель и розетку в жилых помещениях для управления точкой освещения, добавить розетку к существующему комбинированному устройству, подключить выключатель и розетку от разных источников, добавление комбинированного выключателя/розетки с защитой GFCI и использование переключателя в комбинированном устройстве для управления розеткой в нем.
- Запись по теме: Как подключить розетку? Схемы подключения розеток
На этой простой схеме подключения комбинированный выключатель и розетка подключены к источнику питания 120 В переменного тока через автоматический выключатель. Отрывной язычок цел, поэтому линия (горячая) подключена к (единственной) одной латунной клемме со стороны линии.
Нейтраль подключается к нейтральной серебряной клемме. Латунная клемма нагрузки переключателя и нейтраль подключены к лампочке.
Таким образом, встроенный выключатель управляет точкой освещения, а розетку можно использовать для других нагрузок и подключать через вилки.
Кроме того, не забудьте выполнить надлежащее заземление и заземляющие соединения в соответствии с вашими местными кодами.
Сопутствующая проводка:
- Как подключить розетку GFCI? – Схемы электрических соединений GFCI
- Как подключить розетку AFCI? – Схемы электрических цепей AFCI
На этой схеме подключения встроенный выключатель в комбинированном устройстве управляет точкой освещения, тогда как розетка может использоваться для других нагрузок. Чтобы добавить дополнительную розетку к комбинированному устройству, просто соедините клеммы линии, нейтрали и заземления, как показано на рисунке ниже.
Используйте тугие проволочные гайки для соединений кабелей и проводов.
Похожие сообщения:
- Как подключить комбинированный выключатель и розетку GFCI
- Как подключить комбинированный выключатель и розетку AFCI
На этой схеме подключения встроенный выключатель управляется отдельным источником (т. е. проводами от разных выключателей), а розетка подключена ко второму источнику. Для этого просто удалите отрывной ребро между линейными клеммами и подключите верхнюю клемму к первому источнику, а нижнюю линейную клемму ко второму источнику.
Нижняя нейтраль должна быть подключена к источнику двумя нейтральными проводами, а коммутационная нагрузка должна быть подключена к точке нагрузки, т. е. к вентилятору, лампочке и т. д. вашей существующей или новой комбинированной розетке с выключателем, то такой вид проводного соединения невозможен.
Похожие сообщения:
- Как подключить автоматический выключатель GFCI?
- Как подключить выключатель AFCI?
В этом проводном соединении встроенный переключатель управляет розеткой в корпусе комбинированного устройства. Чтобы выполнить эту проводку, просто удалите отрывной язычок между двумя горячими клеммами (горячая сторона). Теперь возьмите перемычку и соедините клемму нагрузки переключателя с нижней клеммой со стороны линии (как показано на рис. ниже). Наконец, подключите нейтральный и заземляющий провод, как показано на рис.
Таким образом, встроенный переключатель управляет операциями включения/выключения розетки в комбинированном устройстве. Обратите внимание, что если между двумя клеммами линии нет отрывного ребра, это соединение невозможно.
Как обсуждалось в предыдущем посте, любая розетка, выключатель и комбинированное устройство, подключенные к стороне нагрузки GFCI, защищены от замыканий на землю.
Как показано на следующей схеме подключения, комбинированный выключатель и розетка, обычная розетка и выключатель подключены к стороне нагрузки GFCI, следовательно, все они защищены GFCI.
Имейте в виду, что если мы подключим все эти розетки и выключатели к линейной стороне GFCI, они вообще не будут защищены GFCI.
Похожие сообщения: Как подключить 3-позиционный комбинированный выключатель и заземленную розетку?
Общая информация о электрических розетках:
Примечание. Мы использовали красный цвет для горячего, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т.
д.
- Используйте провода калибра 14 и 12 для автоматических выключателей на 15 и 20 А.
- 15A и 20A GFCI может быть установлен только на автоматический выключатель на 15-20A и 20A (но не на 15 и 30A) соответственно.
- Латунные винты должны быть подключены к горячему (линейному, токоведущему или фазному) проводу (черному, коричневому или красному).
- Серебряные винты должны быть подключены к нейтральному проводу (белому или синему)
- Зеленый винт должен быть подключен к заземляющему проводу (зеленому/желтому или голому)
- Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
- Нейтральный провод не требуется в розетках 240В.
- Если в розетке четыре штыря, то нужен нейтральный провод, а четыре провода от выключателя должны быть подключены к розетке, т.е. 2 горячие линии (линия 1 и линия 2), нейтральный провод и провод заземления.
- Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
Меры предосторожности:
- Выключите главный автоматический выключатель, чтобы убедиться, что питание ВЫКЛЮЧЕНО, прежде чем подключать розетку.
- Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в схемах подключения.
- Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
Сопутствующие руководства по установке электропроводки
- Электропроводка распределительного щита с УЗО (устройством защитного отключения)
- Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
- Схема подключения туннеля для управления освещением с помощью переключателей
- Цепь больничной проводки для управления освещением с помощью переключателей
- Цепь проводки отеля — Цепь индикатора звонка для Hotelling
- Схема электропроводки общежития и работа
- Схема проводки Godown — схема проводки туннеля и работа
- Разница между автоматическими выключателями MCB, MCCB, ELCB и RCD
- Еще больше инструкций по установке и установке электропроводки
URL скопирован
Показать полную статью
Связанные статьи
Кнопка «Вернуться к началу»
Как подключить коммутируемую розетку со схемами подключения
» Домашняя электропроводка
» Справочник по электропроводке
» Как подключить настенную розетку
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
Резюме: На этой электрической схеме коммутируемой розетки показаны два варианта подключения типичной полугорячей розетки, которую можно использовать для управления настольной или торшерной лампой. |
Узнайте, чем делятся другие, по адресу Спросите электрика:
Очень удобный сервис для выхода в интернет. Чердак от Shercock, Великобритания
Общие сведения о проводке коммутируемых розеток для домашних электроприборов
Видео по электромонтажу Как подключить выключатель света ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить все правильно! Загляните на мой канал YouTube:
» Спроси у электрика «
и подписывайтесь!Конфигурации проводки коммутируемых розеток показывают два различных сценария проводки, которые наиболее часто используются.
Проводка и соединения будут зависеть от того, где питание входит в цепь. соединения для коммутируемой розетки, также известной как Half Hot Plug.
На схеме показано, как мощность поступает в цепь в месте расположения распределительной коробки, затем подается одна линия питания на постоянно горячую розетку, а коммутируемая ветвь на верхнюю половину розетки используется для настольной лампы или напольный светильник
style=»clear: left»>
ИнструкцииРозетка с выключателем Схема электрических соединений № 1 |
| Источник электроэнергии входит в коммутатор |
Розетка для настольной лампы или напольного светильника
На этих электрических схемах показаны типовые соединения.
На приведенной ниже диаграмме показано, как мощность поступает в цепь в месте расположения заземленной розетки, затем подается питание на выключатель, а коммутируемая ветвь возвращается обратно в розетку.
Обратите внимание, что у этих розеток удален язычок с «горячей» или латунной стороны розетки, что позволяет управлять верхней половиной вилки только с помощью выключателя, в то время как нижний конец розетки остается «горячим» все время. время. Это показано на рисунках ниже.
Схема подключения коммутируемой розетки №2 — источник питания входит в розетку |
Варианты подключения коммутируемой розеткиВыключатель, который я заменяю, имеет два красных провода, подключенных сзади, и два черных провода, подключенных к нижнему. Если я хочу сохранить ту же настройку, я могу просто подключить два красных провода к верхнему латунному винту и два черных провода к нижнему, но я должен сломать маленький латунный язычок между винтами, а не пластик, правильно? Если я не хочу использовать настенный выключатель, все, что мне нужно сделать, это закрыть красный и подключить один черный провод к одному латунному винту, а другой к другому латунному винту, не удаляя латунный язычок, правильно? Судя по тому, что вы описали, я считаю, что вы правы. Подробнее о том, как подключить коммутируемую розетку
Узнайте больше оПодключение розетки с выключателем |
| ||||||||
…и многое другое.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>
|
|
Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
| Обучение электромонтажу Обучающие видеоролики по электромонтажу |
| |
| » Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал! |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. |
