Как установить сплит систему самостоятельно: Установке сплит-системы своими руками: монтаж, схемы, правила

Как самостоятельно установить сплит систему: монтаж в 3 этапа

Содержание:

• Основные нюансы при установке сплит системы
• Необходимый инструмент
• Первый этап установки устройства
• Второй этап установки сплит системы
• Третий этап монтажа системы
• Как избежать ошибок при монтаже?
• Заключение

Прежде чем рассматривать вопрос о том, как самостоятельно установить сплит систему, следует знать, в чем ее отличие от обычного кондиционера. Принцип работы этих систем заключается в работе двух, связанных между собой блоков. Один устанавливается внутри помещения, а другой снаружи. Они могут, как охлаждать, так и наоборот, обогревать помещение. Все системы обладают небольшими габаритами и шумоподавлением.

Основные нюансы при установке сплит системы

Продолжительный срок эксплуатации, а также эффективная работа системы напрямую зависят от того, насколько правильно выполнена установка оборудования. Установить систему можно и собственными силами. Самое главное не торопиться и внимательно разбираться в схемах. Важно при выполнении монтажных работ не повредить медные трубки, соединяющие между собой блоки и обеспечивающие их эффективную работу. Эти элементы предназначены для хладагента – фреона.

Для начала не помешает знать принцип работы системы. Для охлаждения воздуха, фреон будет поступать из наружного блока во внутренний, который находится в помещении. Включенный вентилятор, обеспечивает сильный поток охлажденного воздуха, который и нормализует температуру в комнате или офисе.

Для отвода образующегося конденсата предназначена специальная дренажная трубка, отходящая от блока, расположенного внутри помещения. Ее вполне можно вывести ее на улицу.

Прежде чем заниматься установкой оборудования, его нужно правильно выбрать. Как и кондиционеры, сплит системы различаются между собой мощностями, поэтому при выборе оборудования обязательно нужно учесть следующие факторы:

• площадь помещения, в котором будет установлена система;
• тип внутреннего блока – напольно-потолочный, настенный, кассетный или многозональный.
• отсутствие или наличие принудительной вентиляции в помещении.

к содержанию ↑

Необходимый инструмент

Для повышения качества работ желательно заранее подготовить необходимые инструменты, чтобы не отвлекаться в процессе монтажа. Так для того чтобы установить наружный блок, а также внутренний блок устройства, понадобятся:

• медные трубки, имеющие диаметр 0,25 и 0,5 дюйма;
• электрический кабель, сечением 1,5 мм;
• шланг для дренажа – диаметр 16мм;
• утеплитель для соединительных медных трубок;
• дюбельные гвозди;
• заглушки;
• перфоратор;
• вакуумный насос;
• бур диаметром 55 мм;
• вальцовки.

к содержанию ↑

Первый этап установки устройства

Перед началом монтажных работ нужно определиться, где установить сплит систему. Для определения самого оптимального места, стоит учесть некоторые факторы.

1. Ни в коем случае нельзя устанавливать внутренний блок системы там, где циркуляция воздуха ограничена. Это возможно из-за близко расположенных шкафов, занавесок или перегородок.
2. Расстояние между оборудованием и ближайшим препятствием не должно быть меньше 1 метра, поскольку холодный воздух, отражаясь от него, быстро вернется обратно, не изменив своей температуры. Из-за этого система будет быстро отключаться, посчитав, что нужный температурный режим достигнут.
3. Внутренний блок системы желательно располагать вдали от того места, где люди проводят основное время.

Установить сплит систему самому несложно, главное соблюдать правильность работы при монтаже. Так при крепеже наружного блока нужно внимательно следить затем, чтобы:

• он располагался на ровной поверхности, а поблизости не было источников тепла или пара;
• блок устанавливался строго горизонтально, поэтому при крепеже к поверхности желательно использовать строительный уровень;
• блок, расположенный снаружи, нельзя крепить вплотную к стене. Расстояние между устройством и стеной не должно быть меньше 10 см. Воздух должен свободно циркулировать в оставленном пространстве.

Во время монтажа внутреннего блока следует выполнять следующие правила:

• при монтаже блока следить за тем. чтобы он располагался строго горизонтально, без уклонов;
• стараться, чтобы расстояние между наружным и внутренним блоком;
• не устанавливать оборудование впритык к потолку или рядом с источниками пара или тепла.

Итак, когда место выбрано, можно приступать непосредственно к монтажным работам. Начать следует с электропроводки. Подключать сплит систему к электросети следует по отдельной, специально выделенной для данного оборудования линии, с обязательной установкой дополнительного автомата в электрическом щите.

Следует иметь в виду, что, если дом или квартира построены давно, а проводка не менялась, может потребоваться ее полная замена, поскольку сплит система является мощным оборудованием, а старая проводка может не выдержать мощности и это приведет к тому, что пробки будут постоянно «вылетать».

к содержанию ↑

Второй этап установки сплит системы

Правильно установить внутренний блок очень важно, поскольку от этого напрямую зависит качество работы всей системы. Самый оптимальный вариант – закрепить устройство на стене саморезами, если стены отделаны гипроком, то обязательно следует вставить в него пластиковые проставки, поскольку такой материал, является достаточно рыхлым и от вибрации саморезы быстро расшатаются.

Если стена сделана из кирпича, то в просверленные для саморезов отверстия вставляются деревянные или пластмассовые «чепики», а потом саморезами крепится пластина для блока. Обязательно следует проверить с помощью строительного уровня ровность крепления пластины.

Следующим этапом необходимо с помощью перфоратора просверлить в стене сквозное отверстие, для хладопроводной трубки. Обязательно следует обеспечить уклон не меньше 15 градусов. Он должен быть наружу, а не внутрь.

Далее необходимо подсоединить медные трубки к внутреннему устройству кондиционера, а также дренажную трубку к специальному шлангу на устройстве. Теперь к оборудованию, находящемуся внутри помещения, можно подвести электрический кабель. Для сплит систем, хладопроизводительность которых составляет не более 4кВТ, следует использовать кабель, сечение которого не меньше 1,5мм (5-ти жильный).

к содержанию ↑

Третий этап монтажа системы

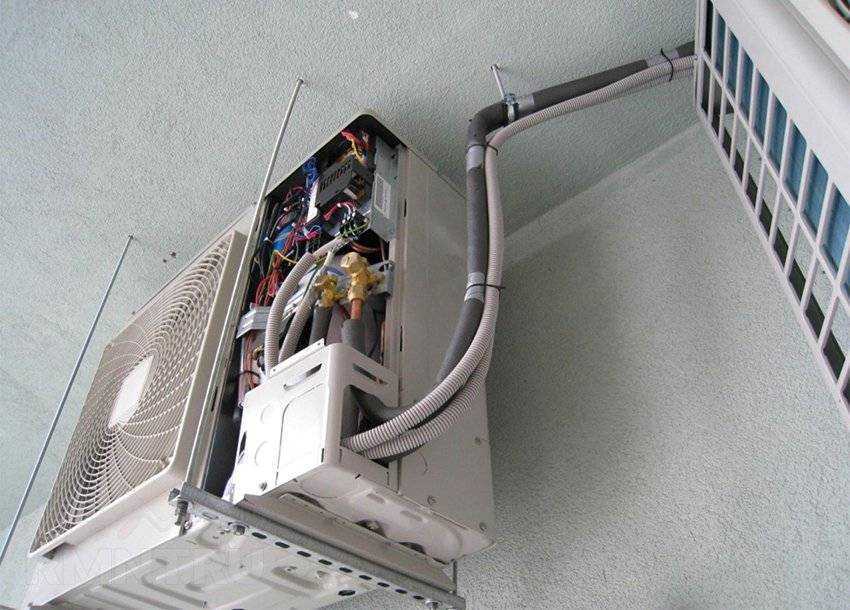

На последнем, заключительном этапе необходимо соединить между собой внутренний и наружный блок системы. Для этого делают следующее.

1. Сначала потребуется измерить расстояние между кранами блоков.
2. Надеть на медные соединительные трубки специальную термоизоляцию. Обрезать до необходимой длины. Она равно замерам, которые проведены ранее.
3. На концах соединительных трубок обязательно следует закрепить заглушки, предохраняющие попадание внутрь пыли.
4. И последний шаг – обмотать защитными оболочками электрокабель и дренажную систему.

к содержанию ↑

Как избежать ошибок при монтаже?

Недостаточно знать, как установить сплит систему следует избегать ошибок, которые могут привести к выходу устройства из строя. Именно поэтому, не нужно допускать частых перегибов трубок с фреоном на небольшом расстоянии, также недопустимо ослаблять соединения между ними. Впоследствии все это приведет к утечке фреона.

Важно следить, чтобы соединительные трубки не закручивались в кольцо, радиус которого составит менее 100 мм. Из-за этого устройству будет тяжело качать хладагент.

к содержанию ↑

Заключение

Теперь вы знаете, как самостоятельно установить сплит систему. Никогда не забывайте, что при ее установке не бывает незначительных факторов. И все что сделано плохо или не доделано до конца, например, некачественная вальцовка, неплотно затянутые гайки, перегнутые трубки, грязь в них или влага – все это в конечном результате приведет к поломке системы.

Сплит система – сложное электрическое устройство. Если оно подключено неправильно, то из-за сбоя в электрической сети в нем может сгореть плата. Поэтому позаботьтесь о том, чтобы было обязательно установлено реле напряжения.

В целях профилактики для качественной и долгой работы устройства ежемесячно очищайте фильтры в системе. Не запускайте устройство зимой, если на нем не установлен зимний набор для работы при отрицательных температурах.

Перед запуском устройства проверьте дренажную систему. Обычно наливают воду в кондиционер, если под блоком не проявилось никаких протечек, то все в порядке.

При грамотном использовании и своевременном обслуживании сплит система вполне может прослужить не один год. Поэтому, если ваши соседи утверждают, что все системы кондиционеров рассчитаны на небольшой временной период, то возможно они просто не умеют правильно ими пользоваться.

«Как установить сплит-систему самостоятельно?» — Яндекс Кью

Анонимный вопрос  · 24 июн 2018  ·

30,0 K

Алена Каменецких

Дизайн

Менеджер по работе с комьюнити Яндекс. Кью  · 30 июл 2018

Установка кондиционера своими руками начинается с определения места расположения оборудования. Так как сплит системы состоят из двух или более блоков, то придется выбирать место для обоих. При этом необходимо учесть как будет распространятся холодный воздух в доме или квартире, а также принять во внимание технические требования.

3 оценили

  ·

2,2 K

Комментировать ответ…Комментировать…

Валерия Федорова

Разнопрофильный специалист, мама 4х деток  · 28 июл 2018

Монтируем внутренний блок на стену, где предварительно была смонтирована розетка.

Наружный блок крепим на кронштейны, который чаще всего необходимо покупать отдельно. Готовим отверстия в стене, в которое будем прокладывать две… Читать далее

13 оценили

  ·

8,9 K

Евгений

8 июн 2020

Гы. И испортили кондиционер ), Если вы откроете порты Вы его испортите практически сразу, так как Вы погоните… Читать дальше

Комментировать ответ…Комментировать…

Люкс Климат

Страница компании, которая профессионально…  · 26 сент 2020  · kondicioneri-ufa.ru

Отвечает

Александр Матвеев

Скорее всего у вас не получиться установить кондиционер без необходимых навыков и знаний, которые никто не скажет даже в интернете (либо вы сами не поймете). Также вам нужно оборудование, крепление и материалы — если покупать.

.. Читать далее

Нет оценок  ·

253

Комментировать ответ…Комментировать…

Сплит-системы Воздух

Интернет-магазин сплит-систем и климатического обо…  · 30 янв 2019

Не советуем устанавливать самостоятельно) Поскольку квалифицированные специалисты обладают соответствующими знаниями, опытом и инструментами. Определят оптимальное место под кондиционер, произведут прокладку трассы и грамотно… Читать далее

5 оценили

  ·

3,7 K

Ink Fiatars

11 февр 2020

Все знания специалиста для установки кондера умещаются на листе формата А4.

Комментировать ответ…Комментировать…

Сергей П.

13 нояб 2019

Это достаточно трудно, нужна подробная инструкция. Приведу тут ее начало: Монтаж сплит системы в квартире лучше приурочить в ремонту. Работа предстоит серьезная: для монтажа электрики придется пройтись не по одной стене. Если… Читать далее

7 оценили

  ·

5,2 K

Quadrer

19 июн 2020

Ууу, скока пугалок 😉

Комментировать ответ…Комментировать…

Евгений

15 нояб 2019

Установка кондиционера своими руками выйдет в 5-7 раз дороже чем вы вызовите специалистов, вся проблема не в их знаниях а в инструменте, который с ними присутствует. Вы не сможете отвакумировать кондиционер, так как нужен… Читать далее

13 оценили

  ·

4,5 K

Ink Fiatars

11 февр 2020

Чушь. Зная мат часть, ошибки исключаются. Развальцевать медь сможет любой, кто родился в СССР.

Комментировать ответ…Комментировать…

Александра Павлова

Канальные кондиционеры  · 15 мар 2022

Монтаж сплит-системы Определяем место (места) внутренних блоков (блока). Прокладываем электропроводку. Устанавливаем наружный блок. Пробиваем отверстие в стене под коммуникации. Готовим и прокладываем трубопроводы. Монтируем… Читать далее

Нет оценок  ·

Комментировать ответ…Комментировать…

Андрей Д.

17 апр 2019

Я бы не советовал заниматься установкой сплит-системы самотоятельно, тем более, если вы не занимались этим раньше! Так вы можете сломать кондиционер. Лучше доверить такую работу профессионалам)) К тому же в интернет-магазине htt… Читать далее

1 оценил

  ·

3,8 K

Quadrer

19 июн 2020

Конечно не советовал бы! Тем более, если это лишит вас заработка! 😉

Комментировать ответ…Комментировать…

Вы знаете ответ на этот вопрос?

Поделитесь своим опытом и знаниями

Войти и ответить на вопрос

1 ответ скрыт(Почему?)

Как установить бесканальный кондиционер (сделай сам)

Установка охлаждения на удивление проста с мини-сплит-системой.

Здесь мы покажем вам, как сделать это самостоятельно.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Введение

С мини-сплит-системой установить охлаждение на удивление легко

Необходимые инструменты

• Разводной ключ
• Дрель/шуруповерт
• Hole saw
• Level

Materials Required

• Condenser wall brackets
• Ductless mini-split system
• Plastic condenser pad
• Plastic line set cover kit

Adding an A/C system sounds like a job только для профи. И обычно это так. Но два непрофессионала установили эту бесканальную «мини-сплит» систему в гараже за один день.

Благодаря специальному набору лесок установка прошла быстро и легко. Он поставляется предварительно заполненным или «предварительно заряженным» хладагентом и включает в себя разъемы, которые не требуют специальных навыков или инструментов. Просто установите два основных блока и подключите линейный комплект к конденсатору. Некоторые мини-сплиты включают в себя набор линий, которые легко установить, но в большинстве их нет.

Мини-сплит-систему можно установить в доме, гараже, даче или сарае. Некоторые предлагают отопление, а также охлаждение, а некоторые включают несколько испарителей для обслуживания нескольких комнат. В зависимости от характеристик и размера большинство самодельных мини-сплитов стоят от 700 до 2000 долларов.

Выбор системы

Очень немногие обычные магазины предлагают системы «сделай сам», поэтому покупка в Интернете может быть единственным вариантом. К счастью, есть много онлайн-поставщиков. Размер системы указан в БТЕ (британские тепловые единицы). Чем выше число, тем выше мощность охлаждения. Чтобы правильно подобрать размер мини-сплиты, рассчитайте теплопотери помещения. Несколько веб-сайтов упрощают эти расчеты.

Не гадать; маломощная система не будет работать, а слишком крупная система будет включаться и выключаться слишком часто, сокращая срок службы конденсатора. Мы установили систему отопления и охлаждения ClimateRight мощностью 12 000 БТЕ, которая стоит около 1100 долларов. Остальные необходимые материалы обошлись примерно в 275 долларов.

Обеспечение питания

В приведенных ниже шагах вы увидите, что установка в основном представляет собой базовые операции «сделай сам»: измерение, сверление отверстий, заворачивание винтов … Обычно самой большой проблемой является подача питания в систему. С небольшой системой вы можете получать питание от ближайшей недогруженной 20-амперной цепи. Скорее всего, вы захотите установить новую схему, предназначенную для мини-сплита. Это может быть небольшая работа или крупный проект, в зависимости от того, насколько легко проложить кабель от главной панели к устройству.

Прорезав, а затем залатав три небольших отверстия в гипсокартоне, мы смогли провести кабель из подвала вверх через стену гаража, через чердак, затем вниз и наружу по внешней стене в распределительную коробку. (Разъединитель обеспечивает простой и надежный способ отключения питания при обслуживании агрегата. ) Затем питание поступает от разъединителя к конденсатору. Кабель, идущий вдоль линии, питает испаритель. Наш счет за электроэнергию составил около 160 долларов. Местный электрик оценил эту работу примерно в 500 долларов.

Если у вас есть какие-то знания в области электротехники, но вам нужна дополнительная помощь, не забудьте обратиться к местному инспектору по электротехнике. Выступать в качестве консультанта не входит в обязанности инспектора, но большинство из них даст вам несколько советов и наметит требования к коду. Экспертная помощь и уверенность в том, что работа сделана правильно — неплохо по сравнению со стоимостью разрешения на электроснабжение.

Другие материалы

Для установки конденсатора требуется ровная поверхность. Вы можете залить бетонную подушку, но пластиковую подушку для конденсатора (50 долларов и выше в Интернете) можно сделать быстро и легко. Мы установили наши на настенные кронштейны конденсатора (45 долларов в Интернете).

Тканевый чехол, покрывающий комплект лески, некрасивый и неудобный в уходе. Решением является набор пластиковых крышек, который стоит около 55 долларов в Интернете.

Пульт дистанционного управления

Ручной контроллер используется для регулировки комнатной температуры. Некоторые мини-сплиты предлагают управление через Wi-Fi и Bluetooth.

Проект шаг за шагом (9)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты «Сделай сам» как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 30 июля 2020 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как установить мини-сплит-систему самостоятельно

Автор ахвадмин / 15 июня 2020 г. 19 сентября 2022 г.

Мини-сплит-кондиционеры довольно популярны – и не зря. Это один из самых простых и дешевых типов кондиционеров для установки, если в вашем доме нет существующих воздуховодов. На самом деле процесс настолько прост, что вы можете установить мини-сплит самостоятельно, при наличии необходимых навыков и инструментов.

В этом посте мы познакомим вас с процессом установки мини-сплит в вашем доме.

Установка мини-сплит-системы: что вам понадобится

Прежде всего, вы должны убедиться, что мини-сплит-система действительно является правильным решением для охлаждения вашего дома. Прочтите этот пост, чтобы узнать о плюсах и минусах кондиционеров с мини-сплит (также известных как «без воздуховодов»). Как правило, они имеют смысл, когда установка центрального кондиционера будет слишком дорогостоящей. Самый распространенный сценарий — это когда в вашем доме нет воздуховодов. Установка воздуховодов может увеличить общую стоимость в среднем на 3300 долларов. Мини-сплит-кондиционеры, конечно, не используют воздуховоды, поэтому вы избежите дополнительных затрат.

Далее, вам понадобятся эти инструменты и расходные материалы:

• Набор для гаечного ключа
• . обратите внимание, что этот процесс намного проще, если у вас есть вторая пара рук, чтобы помочь вам удерживать вещи на месте во время установки устройства.

  Как установить мини-сплит-кондиционер

  Шаг №1. Выберите правильный блок

  Существует два основных типа сплит-мини-кондиционеров. С одной стороны, у вас есть многозональные блоки, которые делят ваш дом на разные регионы и могут обслуживать несколько кондиционеров. Их сложнее установить, поэтому вам лучше обратиться за помощью к местной компании HVAC, если вы приобрели многозонный блок. Свяжитесь с нами в American Home Water and Air, если вы живете в Финиксе.

  Существуют также двухзонные мульти-сплит-системы, которые обычно поставляются с одним конденсатором и двумя воздухообрабатывающими устройствами. Их проще установить, чем многозонные мини-сплит-кондиционеры.

  Прочтите этот пост, чтобы узнать, как правильно выбрать размер вашего кондиционера. Это важный шаг; Кондиционеры неподходящего размера могут вызвать проблемы с воздушным потоком и другие нежелательные эффекты.

  Шаг № 2: Установите внутренний блок(-и)

  При установке внутреннего блока мини-сплит-кондиционера обратитесь к его руководству. Как правило, вы будете крепить устройство к стене с помощью винтов и анкеров для гипсокартона. Вы должны выбрать место для установки устройства, соответствующее следующим критериям:

  • На высоте не менее шести футов над полом
  • Направление наружу (линии хладагента будут проходить прямо через эту стену к наружному блоку)

  Обычно сначала необходимо установить кронштейн с помощью анкеров и винтов . Затем создайте отверстие примерно 2 дюйма (или любого другого размера, указанного в руководстве) рядом с кронштейном. Он должен проходить прямо через стену и вести наружу. Здесь вы проложите линию хладагента и другие кабели, которые должны быть подключены к вашему наружному блоку. Вы должны наклонить это отверстие немного вниз, так как это поможет дренажу.

  Подсоедините провод управления к задней части внутреннего блока. В зависимости от модели может потребоваться снять пластину. Затем подсоедините трубки хладагента и дренажа. Скрепите кабели вместе с помощью изоленты и пропустите их через отверстие в стене, чтобы они свисали снаружи.

  Завершите этот шаг, закрепив внутренний блок на кронштейнах.

  Шаг № 3: Установка наружного блока

  Следующим шагом в процессе установки бесканального кондиционера является работа с внешним блоком. Вы можете разместить его на крыше или на внешней стене. Он должен находиться в достаточно непосредственной близости от отверстия, которое вы сделали на шаге № 2, так как вам нужно будет проложить эти кабели к наружному блоку.

  Найдя подходящее место, установите наружный блок, затем подключите трубки и провода к соответствующим входам. Еще раз, обратитесь к руководству устройства для получения точных инструкций.

  На этом этапе вам, вероятно, потребуется использовать динамометрический ключ для соединения соединения трубы.

  Шаг № 4: Попросите профессионала оценить вашу работу

  Кондиционеры потребляют много энергии для охлаждения вашего дома. Неправильная установка может быть довольно расточительной, поэтому разумно, чтобы эксперт просмотрел вашу работу вскоре после завершения процесса установки кондиционера без воздуховодов. В этой статье вы найдете несколько советов по выбору надежной компании по обслуживанию кондиционеров.

  Не уверен, что справишься? Наймите профессионала

  Хотя установка мини-сплит-системы переменного тока не является самой сложной задачей для опытного энтузиаста, работающего своими руками, она может оказаться непростой задачей, если вы никогда раньше не делали ничего подобного. Приведенное выше руководство должно дать вам довольно четкое представление о том, что нужно сделать. Если что-то из этого вызывает недоумение, нет ничего постыдного в том, чтобы запланировать установку кондиционера в Фениксе, штат Аризона, и поручить работу профессионалу. Посетите нашу страницу с ценами, чтобы узнать больше о том, сколько мы берем за услуги ОВКВ, и свяжитесь с нами, если вы живете в районе Финикса и хотели бы получить расценки.

  Найм специалиста по ремонту кондиционеров в Финиксе, Аризона, особенно важен, если вы когда-нибудь столкнетесь с проблемами в долгосрочной перспективе. Это гарантирует, что проблемы будут полностью решены, что сэкономит вам время и деньги в процессе.
  Также ознакомьтесь с другими нашими статьями на такие темы, как вентиляция портативного кондиционера без окна и установка кондиционера через стену.

  Часто задаваемые вопросы

  Можно ли установить мини-сплит самостоятельно?

  Если вы хорошо разбираетесь в инструментах и ​​уверены в своей способности принимать решения о том, куда установить устройства, вы, безусловно, можете установить мини-сплит-систему самостоятельно. Отсутствие воздуховодов делает установку относительно простым процессом. Установите внутренний и внешний блоки, просверлите отверстие, пропустите кабели, соединяющие их, и все готово. Это сокращенная версия процесса, но суть в нем.

  С другой стороны, если вы никогда раньше не устанавливали такое крупное устройство, вы можете довериться профессионалу, хотя бы для того, чтобы быть уверенным в том, что работа сделана правильно.

  Сколько стоит установить мини-сплит?

  В среднем вы можете заплатить от 2000 до 14 500 долларов за установку мини-сплита, включая покупку самого устройства. Не позволяйте верхнему пределу этого диапазона напугать вас. Маловероятно, что вы потратите так много, если только у вас нет крупного коммерческого объекта и вам не нужно несколько внутренних и наружных блоков для обеспечения надлежащего покрытия. В жилых целях рассчитывайте потратить в среднем около 2500 долларов на устройство и профессиональную установку.

  Нужна ли лицензия для установки мини-сплита?

  Нет, для установки мини-сплит-кондиционера лицензия не нужна. Лицензии обычно требуются только в том случае, если вы работаете с хладагентом напрямую, например, при заправке кондиционера. Даже в этом случае правила различаются в зависимости от хладагента и вашей юрисдикции.

  Сколько времени занимает установка мини-сплита?

  Весь процесс, от покупки необходимых расходных материалов до завершения установки, может занять примерно два дня, если вы устанавливаете много внутренних испарителей. Если вы просто устанавливаете один испаритель и подключаете его к внешнему блоку, вы обычно можете выполнить эту работу за день.
