Врезка электрокотла в действующую систему отопления

Содержание

1. Нюансы работы
2. Компоненты
3. Выбор места и правила
4. Знать для безопасности
5. Полезные функции и недостатки
6. Процедуры установки
7. Варианты схем
8. Обвязка отопительного аппарата
9. Общие сведения об электрических котлах
10. Преимущества и недостатки применения электрических котлов
11. Правила и особенности установки
12. Обвязка электрического отопительного котла
13. Выбор места и рекомендации по монтажу
14. Особенности расположения обвязки котельного оборудования
15. Инструменты и материалы
16. Разработка схемы подключения
17. Обвязка с системой отопления
18. Как организовать подключение к самотечной сети отопления открытого типа?
19. Подключение к электросети
20. Как врезать электрокотел в систему отопления
21. Как подключить к электросети
22. Как подготовить электрокотел к работе

Причина популярности подключения электрокотла к системе отопления частного дома – это простота монтажа и легкость расчета. В отличие от газовых аппаратов, их можно врезать в любое место системы, что очень удобно. Кроме того, электрокотлы – это экологически чистый и эффективный способ обогрева.

Нюансы работы

Электрические тепловые генераторы обладают высоким КПД, а значит подходят для больших площадей. Наиболее экономичны из всех электродные котлы.

Все электрические котлы оснащены регулировочной системой для температурного контроля и стабилизатором, защищающим от скачков напряжения – аппараты почти всегда чувствительны к ним. Кстати, основная проблема расчета электрического котла – это чаще всего именно нагрузка на сеть, которая, как правило, бывает больше нормы.

Компоненты

Правильное подключение электрокотла к системе отопления обеспечивает дальнейшую безаварийную работу и эффективность. Система для монтажа электрокотла состоит из следующих компонентов:

• аппарат;
• температурные датчики;
• радиаторы;
• сливные и запорные вентили;
• расширительный бачок;
• циркуляционный насос и фильтр.

Выбор места и правила

Установка электрокотла возможна только на стене, отделанной невозгораемым материалом и лучше в нежилом помещении, хотя неплохо подойдет и кухня. Нужно предусмотреть и возможность утечки воды: если такое место находится рядом с котлом, то это создает опасность замыкания и возгорания.

Знать для безопасности

Согласно установленным нормам от электрического котла до стен должно быть расстояние не менее 5 см., свободное пространство перед ним предусматривается в 70 см, сверху – не менее 80 см, снизу – не менее 50 см.

Если котел потребляет не больше 3,5 кВт, то может быть подключен к обычной электрической розетке. Котлы мощностью 3,5-7 кВт подключаются непосредственно к щитку выделенным кабелем. Для них допустимо питание от 220 В.

Отдельный кабель — не каприз производителя: инструкция по безопасности ограничивает максимальный ток на розетке 16 А. Но котлы с электрической мощностью от 7 кВт питаются только от 380 В.

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.

Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

Варианты схем

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом.
Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.

На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы.
Общая схема реализации системы отопления в доме.

Установка электрического котла подразумевает наличие профильных знаний, специального инструментария и выполняется на основе действующих нормативов.

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей.

Производители электрических котлов предлагают следующие виды оборудования:
1. ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
2. Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
3. Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.

Конкурентным преимуществом установки электрического котла в частном доме считается высокий уровень комфорта эксплуатации при минимуме затрат. Также среди достоинств силового оборудования отмечают следующие моменты:

• высокий уровень КПД, относительно компактные размеры, неприхотливость в эксплуатации;
• широкий диапазон мощности. Несложно подобрать модель оптимальной производительности для отопления площадей различной величины;
• не требуется разрешение для монтажа конструкции;
• безопасность эксплуатации, простота монтажа и обслуживания;
• экологичность оборудования.

Электрические котлы имеют высокий уровень КПД

К тому же модели электрических котлов отопления представлены в демократичном ценовом сегменте.

Большой минус применения электрических теплосиловых агрегатов – значительный уровень потребления электроэнергии. Чтобы нивелировать проблему, можно установить котельное оборудование с подключением к буферной емкости. Помимо дороговизны потребляемых энергоресурсов, также среди недостатков приборов отмечают необходимость заземления и риск поражения током.

Правила и особенности установки

Для установки электрического котла отопления своими руками необходимо тщательно изучить инструкцию, которая прилагается к изделию. Монтаж предусматривает несколько этапов:

• подготовка места установки и монтаж креплений. Поверхность, на которой устанавливается теплосиловой агрегат, необходимо отделать огнеупорной панелью. Для предотвращения перекосов кронштейны подгоняют с помощью строительного нивелира;
• заземление. В целях электробезопасности в схеме установки электрического котлапредусматривается подсоединение силового устройства к заземляющей шине. Применяется медный провод сечением от 4 мм. Проводник подключается к нулевой клемме в нижней части корпуса;
• устанавливают циркуляционный насос и расширительный бак, если они не предусмотрены в конструкции котла отопления.

При пусконаладочных работах особое внимание уделяется таким моментам, как герметичность всей системы и удаление лишнего воздуха. Далее оборудование тестируется на различных рабочих режимах.

Обвязка электрического отопительного котла

Обвязка электрокотлов предусматривает следующие элементы:

• циркуляционный насос – прибор призван обеспечить перемещение теплоносителя по контуру для передачи тепловой энергии отопительным приборам;
• расширительный бак – конструкция предназначена для приема излишков теплоносителя при его чрезмерном перегреве;
• предохранительный клапан – функционал срабатывает исключительно в аварийных ситуациях, к примеру, при закипании рабочей среды при остановке насоса или переполнении бачка.
  Действие этого элемента обвязки предусматривает сброс избытка теплоносителя в канализацию;
• автоматический воздухоотводчик – его задача заключается в самостоятельном выводе воздуха из контура. Отсутствие прибора чревато затруднением циркуляции рабочей жидкости в системе;
• манометр – призван отслеживать уровень давления в контуре, применяется прибор со значением от 4 бар.

Установка электрического котла

По регламенту монтаж электрического котла отопления обязательно сопровождается установкой группы безопасности.

Выбор места и рекомендации по монтажу

В нормативных документах не предусмотрены ограничения по месту установки электрического котла отопления. При этом необходимо руководствоваться правилами пользования электроустановками, в которых указаны ограничения на размещение силового оборудования большой мощности.

Рекомендации поустановке электрического котла отопления в частном доме:

1. Чтобы ограничить доступ к силовому оборудованию в целях безопасности жильцов, стоит устанавливать агрегат в изолированном пространстве, к примеру, в гараже или другом техническом помещении.
   Особенно это касается комбинированных моделей отопительных систем напольного исполнения большой мощности.
2. ТЭНовые модели котельного оборудования компактных конфигураций допускается размещать в кухне или входной группе. Здесь сложность заключается в том, что придется подводить к месту монтажа электрического котла мощный силовой кабель и магистраль отопительной системы. Это сопровождается дополнительными расходами на коммуникации, также требуется организовать работы по декорированию, чтобы скрыть инженерные структуры.
3. При установке электрического котла отопления на деревянную стену или другую горючую поверхность следует подложить базальтовую панель или лист кровельной стали под прилегающую часть корпуса силового оборудования.
4. Кабель следует прокладывать выше систем трубопровода, чтобы не залило в случае аварийных ситуаций.
5. Необходимо размещать конструкцию на выделенном месте так, чтобы обеспечить комфортный доступ к силовому агрегату для удобства обслуживания.

Устанавливать электрический котел лучше всего в изолированном пространстве

Также следует обратить внимание на то, чтобы трубы не нагружали своим весом присоединительные штуцеры электрического котла.

Особенности расположения обвязки котельного оборудования

Регламент строго обязывает устанавливать каждую единицу обвязки в определенном участке системы:

• группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
• циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
• расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

Инструменты и материалы

Перед установкой электрического котла отопления своими руками необходимо подготовить набор инструментов, приспособлений и материалов:

• дрель с соответствующими наконечниками для подготовки отверстий под крепежи;
• монтажная планка;
• крепежные элементы, соединительные детали.

Также понадобятся трубы, которые выбирают по расчетным данным, и кабель определенного сечения.

Разработка схемы подключения

В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:

• установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью;
• если предусмотрена обвязка с буферной емкостью;
• если предстоит соединение с бойлером косвенного нагрева;
• электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.

Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.

Обвязка с системой отопления

Настенные модели электрических котлов со встроенной группой безопасности, которые предусматривают эксплуатацию в системах отопления закрытого типа с принудительной циркуляцией, подключаются за счет соединения подающего и обратного трубопроводов с соответствующими патрубками теплосилового агрегата.

Электрокотел с ТЭНом, который не оборудован расширительным баком и насосом, подключается по следующей схеме:

• расширительный бак устанавливается на прямом выходном участке подающего трубопровода, после него врезается отсекающий кран с шаровым механизмом;
• насос и грязевик можно установить как на подаче, так и на обратке;
• трубопровод подпитки врезают в магистраль обратного направления.

По аналогичной схеме подключают электродный/индукционный теплосиловой агрегат к отопительной системе закрытого типа с мембранным расширительным баком.

Как организовать подключение к самотечной сети отопления открытого типа?

Обвязка электрического котла с гравитационной системой отопления выполняется по следующей схеме:

• на верхней точке сети устанавливается открытый расширительный бак, после него ставится отсекающий кран;
• трубопроводы обоих направлений прокладываются с уклоном 3 мм/погонный метр;
• циркуляционный насос ставится на байпасе.

Подключение к электросети

При подключении электрокотла своими руками руководствуются рядом правил:

• к розетке подключают приборы мощностью до 3,5 кВт;
• силовые приборы мощностью до 7 кВт подключают к распределительному щитку;
• котельное оборудование мощностью до 12 кВт подключается к однофазной сети 220 В, для агрегатов мощностью более 12 кВт применяется трехфазная сеть 380 В.

Материалы, необходимые для монтажа:

1. Силовой кабель марки ВВГ с медными жилами. Количество жил зависит от числа фаз – 3 или 5, сечение должно соответствовать мощности котельного агрегата, этот параметр указывают в техпаспорте изделия.
2. Связка УЗО в комплекте с автоматическим выключателем или дифференциальный автомат защиты. Номинал последнего зависит от мощности отопительного котла. Напряжение срабатывания дифавтомата – 30 мА.
3. Заземляющий контур. Чтобы заложить заземляющий контур возле частного дома, можно использовать полосу сечением 40х5 мм + 3 стальных стержня d16 мм длиной 2 м с острым концом.

Для того чтобы самостоятельно подключить электрический котел, следует снять лицевую панель корпуса, соединить жилы силового кабеля соответствующих цветов с контактами клеммника. При установке электрического котла отопления своими руками стоит помнить, что такое напряжение является источником повышенной опасности.

Ранее мы рассказывали, как не ошибиться при выборе котла для частного дома. Если вы остановились на приборах, работающих от электричества, то наша сегодняшняя тема про то, как установить электрокотел в систему отопления будет вам весьма интересна. Есть два аспекта, которые нужно учитывать – это взаимодействие котла с контуром и его электрификация. Каждому из них нужно уделить должное внимание. Мы поможем вам разобраться, как в отопление врезать электрокотел с одним и двумя контурами, работающих от одной или трех фаз.

Как врезать электрокотел в систему отопления

Обратите внимание на то, как стоит фильтр перед котлом

Установка электрокотла для отопления частного дома проводится в следующей очередности:

• подключение к контуру;
• подводка электроэнергии.

В первую очередь, конечно же, нужно подвести к нагревателю воду. Врезку электрокотла в систему отопления можно деталь в любом месте, при этом нельзя забывать о правильности обвязки. Нагреватели могут быть одноконтурными и двухконтурными:

• система обогрева;
• система горячей воды.

В первом случае установки электрокотла для отопления частного дома от нагревателя будет отходить только два патрубка (подача и обратка). Если же в конструкции предусмотрена установка дополнительного бойлера для ГВС, что в корпусе нагревателя будет всего четыре патрубка, добавится холодная и горячая вода.

Если в качестве теплоносителя будет вода, то перед тем, как установить электрокотел в систему отопления нужно сделать подпитку контура от водопровода. Это будет намного удобнее, чем использовать для наполнения и подпитки насос, который к тому же еще нужно купить. Потратиться придётся в любом случае. Подпитка врезается от водопровода к трубе обратного потока, перед самим котлом.

Вне зависимости от того подвесной это агрегат или напольный, к контуру он подсоединяется американками.

Так как установить электрический котел отопления на разъёмные американки означает иметь возможность быстро снять агрегат для проведения обслуживания или ремонта. Для уплотнения на резьбу наматывается лён и соединение смазывается специальным составом, или же герметиком. При этом, когда вы используете термостойкий герметик, нужно понимать что американку можно будет окрутить только после нагревания.

Установка может быть проведена на любой высоте, но если есть возможность, то нагреватель лучше разместить как можно ниже. Перед тем как установить электрический котел отопления требуется рассчитать расстояние до ближайшей поверхности. Так, до стен, пола и потолка должно быть не менее 30 см. Расстояние указано в паспорте изделия, оно зависит от качества корпуса и его степени нагрева. В обвязку котла обязательно должен быть включен фильтр грубой очистки. О том какие бывают виды фильтров читайте здесь.

Примеси железа оседают на тэне в виде накипи. Требуется проводить текущий ремонт электрических котлов отопления по замене нагревательного элемента. Благодаря сеточке в фильтре задерживаются твердые частички загрязнений в теплоносителе, которые могут оседать на тэне, тем самым сокращая его эффективность и период эксплуатации. Фильтр надо ставить таким образом, чтобы грязь в нем скапливалась, при этом, чтобы его было удобно чистить. Схема монтажа фильтра отопления с электрокотлом:

Как можно и нельзя устанавливать фильтр грубой очистки

Многие делают монтаж электрокотлов отопления с ошибкой и ставят фильтр перед котлом вертикально. В таком случае будет скапливаться не в сеточке, а в трубах. Надо устанавливать его таким образом, чтобы отстойник находился в горизонтальном положении.

Есть несколько разновидностей печей для отопления дома, принцип работы которых также отличается.

До сих пор кирпичная печь для обогрева дома остается актуальной и востребованной, подробнее здесь.

Как подключить к электросети

У вас дома может быть подведены одна или три фазы. Разница количества фаз позволяет равномерно распределить общую нагрузку на отдельные потоки. В однофазной линии такой возможности нет. Перед тем как запитать котел, нужно позаботиться о качестве проводки, ведь мощность нагревателей достигает значительных 32 кВт. Подбор мощности осуществляется исходя из площади отапливаемого помещения и количества тепловых потерь дома.

В паспорте нагревателя указаны параметры проводов, которые используются для монтажа электрического котла отопления своими руками. Стоит заметить, что из-за высокой нагрузки производители рекомендуют использовать медные провода. В однофазной и трёхфазной линии, соответственно отличается количество проводов. В однофазных их три (фаза, ноль, земля), а в трехфазных – пять (три фазы, ноль, земля). Количество фаз никак не отражается на количестве тэнов. Нагреватель с тремя тэнами может быть как однофазным, так и трехфазным. Разница заключается в способе соединения тэнов в одну сеть.

Котлы бывают разной цены и конфигураций. Самые простые из них оснащены:

• баком с тэном;
• реле включения/выключения тэн;
• датчиком тепла.

Такая примитивная автоматика позволяет регулировать температуру теплоносителя, не допуская его перегрева. В дешевых моделях нет насоса и сложного блока управления, только все самое необходимое. Обычно такие агрегаты – однофазные. Установка электрокотла отопления работающего от одной фазы достаточно проста. Чтобы его подключить в электрический блок подводится два провода (фаза и ноль). Заземление можно крутить на корпус, если нет предусмотренного для него контакта на блоке. При этом всегда есть возможность собрать отдельно управление с многочисленными датчиками.

Фазы обозначены латинскими литерами

Модели подороже оснащены циркуляционным насосом и расширительным баком. Насос также нуждается в электроэнергии. Помимо этого нагреватель оснащен массой датчиков с возможностью их настройки. Для этого ставятся сложные программируемые блоки управления, которые отвечают за работу как котла, так и насоса. Для подводки тока на блоке есть клеммы, на которых нанесены маркировки. Фазы обозначаются литерами:

• А или L1;
• В или L2;
• С или L3.

В какой очередности подключать провода при установке электрического котла отопления не имеет значения, можно это делать в произвольном порядке. Речь только о фазах в трехфазных котлах, ноль и заземление должны быть на своих местах.

Для таких котлов также устанавливаются дополнительные электронные блоки, которые могут как расширить функциональность прибора, например, работа только в ночное время, так и обезопасить всю сеть.

Установленный на каждую фазу предохранитель перед самим котлом отключит питание нагревателя при каких-либо неисправностях. На входе в дом также стоят предохранители. Котел запитан на три фазы сразу, для освещения и розеток используются разные отдельные потоки. Получается, что если не установить предохранитель перед котлом, при срабатывании предохранителя весь дом будет обесточен, что очень неудобно.

Монтаж электрического котла отопления сопровождается установкой счетчиков с возможностью подсчета количества киловатт, использованных в дневное и ночное время. Электроэнергия ночью дешевле, поэтому более целесообразно, чтобы котел больше работал по ночам, чем днем. В тандеме с таким счетчиком ставиться реле времени.

Несмотря на широкий спектр всевозможных схем контуров для обогрева дома с печным отоплением до сих пор успешно эксплуатируются своими владельцами.

О том какие бывают виды водяного отопления частного дома можно прочитать тут.

Как подготовить электрокотел к работе

После того как установка электрокотла в систему отопления завершена, можно приступать к его запуску. Для начала следует заполнить контур теплоносителем. Вы можете выбрать антифриз или воду. Антифриз закачивается через кран подпитки. Подробнее об этом можно почитать в статье о том, как залить антифриз в систему отопления. Вода заливается аналогично, если только в контуре нет подпитки от водопровода. В корпус котла вмонтирован манометр, который показывает уровень давления. На его шкале цветом указан допустимый диапазон работы. Нормой считается значения в зеленой зоне от полуторы до двух атмосфер.

После того как удалось правильно врезать электрокотел в систему отопления с подпиткой от водопровода, нужно подготовить его к работе:

• открываем кран холодной воды, немного;
• следим за показаниями манометра;
• при достижении давления в пределах нормы перекрываем кран подпитки;
• вверху котла есть воздухоотводчик, которым нужно стравить воздух;
• затем добавить еще теплоносителя;
• согнать воздух с батарей;
• проверить давление, в случае необходимости еще добавить воды.

Все, нагреватель готов к работе. Чтобы тэны не так сильно обрастали накипью, которая существенно уменьшает их КПД, лучше использовать подготовленную воду.

Подводя итоги можно сказать, что главное в подключении электрического котла – это обеспечить надежность проводки. Даже при правильном подключении к контуру и электросети, проводка может не выдержать высокой нагрузки, так как нагреватель – это очень мощный прибор, который потребляет много электроэнергии. Надо использовать медные провода. Желательно установить отдельный блок предохранителей на нагреватель. При подключении к контуру нужно делать правильную обвязку и следить, чтобы все стыки были герметичными.

схема подключения электрокотла и установка

В процессе устройства системы отопления загородного дома с использованием электрического нагревательного котла прибор приходится соединять посредством трубопроводов с радиаторами. Обвязка котла отопления в частном доме требует подключения агрегата к системе холодного водоснабжения, фильтрующим приспособлениям и другим необходимым элементам отопительного контура. Особое внимание нужно уделить подключению котла к системе электроснабжения, монтажу защитных устройств и устройству заземления.

Содержание

• Плюсы и сфера использования электрокотлов
• Правила безопасности
• Схемы подключения
• Процесс монтажа
  • Подключение к электросети
  • Монтаж защитных устройств
  • Пробный запуск
• Как соединить прибор с теплоаккумулятором и другими котлами?
• Как сэкономить на отоплении с помощью электрокотла?

Плюсы и сфера использования электрокотлов

Монтаж электрического котла отопления чаще всего выполняют в загородном доме, на даче или в частной постройке в пределах городской черты. Прибор пользуется большой популярностью у владельцев такой недвижимости, потому что стоит недорого и легко монтируется без привлечения специалистов.

Установка электрического котла в частном доме дает его владельцу следующие преимущества:

• Это нагревательное оборудование совершенно безопасное, потому что в нем не используется легковоспламеняющееся топливо, а также нет открытого пламени.
• Прибор можно не эксплуатировать длительное время (на протяжении полугода), это очень удобно в домах сезонного проживания.
• Электрокотел имеет небольшие размеры, поэтому подходит для установки в любом месте. Для агрегата не нужно выделять отдельное помещение, как для газового котла.
• В продаже представлен большой ассортимент электрических нагревателей, отличающихся принципом работы, способом установки и мощностью.
• В процессе работы агрегат не выделяет угарный газ и копоть, которые вредят здоровью людей и загрязняют окружающую среду. Благодаря этому оборудование не нужно подключать к дымоходу.

Правила безопасности

Перед тем как подключить электрокотел, нужно ознакомиться с правилами безопасности при его монтаже и эксплуатации.

Таких правил несколько:

1. Перед тем как врезать электрокотел в систему отопления дома и подключить его, нужно обесточить электрическую сеть.
2. От других объектов прибор устанавливается на определенном расстоянии:
• от корпуса агрегата до стеновой поверхности должен оставаться зазор минимум 50 мм;
• перед передней панелью должно быть не менее 700 мм свободного пространства для удобства обслуживания котла;
• минимальное расстояние до потолочной поверхности составляет 800 мм;
• котлы настенного типа устанавливаются от пола на расстоянии минимум 500 мм;
• если рядом проходят трубопроводы, то от них до прибора должно быть не менее полуметра.
3. Для подключения используется только трехфазная сеть с напряжением 380 В. Благодаря этому уменьшаются нагрузки на электропроводку, и обеспечивается защита от короткого замыкания.
4. Все соединения проводки надежно герметизируются и защищаются от попадания влаги. Дополнительно проводку защищают кабель-каналами или гофрированными трубами из самозатухающего материала, чтобы защититься от распространения пламени при коротком замыкании.

Схемы подключения

В зависимости от того, как будет выполняться циркуляция теплоносителя в контуре, выбирается схема подключения электрокотла. В контурах с естественной циркуляцией теплоносителя устанавливается нагревательный котел, расширительный бак закрытого типа и радиаторы отопления. Для создания гравитационного тока теплового носителя обратный трубопровод делается с небольшим уклоном в сторону котла.

Схема обвязки котла отопления с принудительным током теплоносителя обязательно включает в себя циркуляционный насос и предохранительные устройства. Группа безопасности устанавливается на трубопроводе сразу после котла. Система подключается к радиаторам отопления. Циркуляционный насос монтируется на трубопроводе с обраткой. После него следует закрытый расширительный бак.

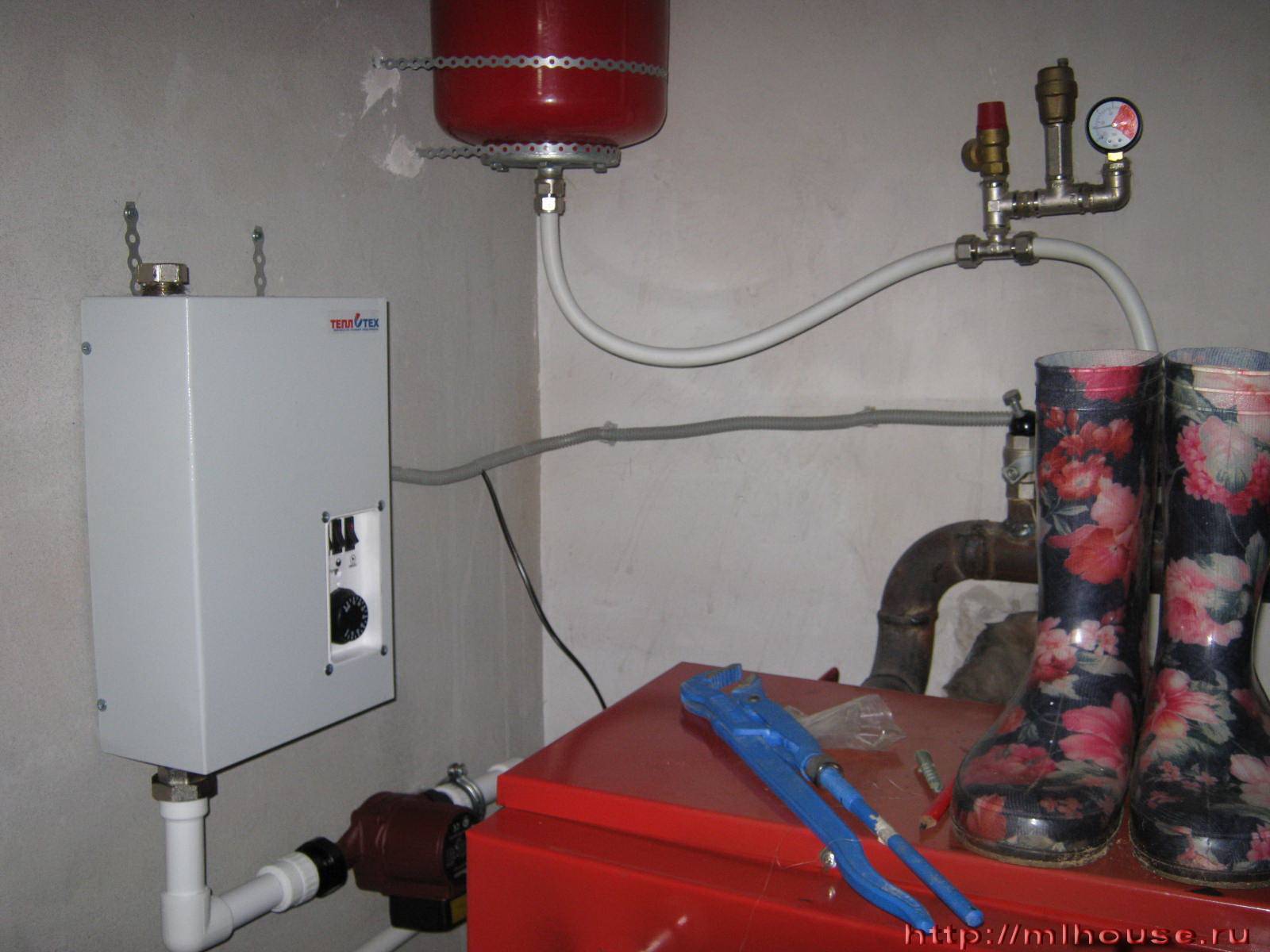

Процесс монтажа

Способ установки электрокотла зависит от выбора модели настенного или напольного типа. Последний вариант прибора подразумевает его установку на специальную подставку, идущую в комплекте.

Для настенного котла нужно подготовить крепления на стеновой поверхности. Для этого понадобится дрель и дюбели с саморезами. Сначала на стене выполняем разметку. Потом по разметке высверливаем отверстия и вбиваем дюбели. Крепления котла крепим саморезами.

Внимание! Отверстия должны располагаться на одной горизонтальной линии. Проверяем это при помощи уровня.

Подключение к электросети

Перед тем как выполнить подключение электрокотла к системе отопления, к агрегату нужно провести электропроводку. Поскольку прибор с большой мощностью нельзя подключать от розетки, к нему прокладывают отдельную линию. Лучше выбрать скрытую прокладку кабеля, чтобы защитить линию от механических повреждений и не портить интерьер помещения.

Нагревательное оборудование мощностью не более 7 кВт можно подключать к однофазной сети, которая обычно используется в постройках старых времен. К обычной розетке можно подключать только электронагреватели мощностью не больше 3,5 кВт. К таким приборам не нужно тянуть отдельную линию от распределительной коробки.

Монтаж защитных устройств

После подсоединения нагревательного устройства к линии электропитания на щитке нужно установить устройство защитного отключения и автомат. Они защитят прибор от короткого замыкания, возникающего в результате превышения нагрузки на сеть. УЗО защищает от токов утечки.

Кроме этого, не лишним будет установить стабилизатор напряжения, поскольку даже незначительные колебания напряжения могут испортить электрический нагреватель. Обязательно выполняется заземление электрокотла. При этом заземляющий провод прокладывается от корпуса агрегата к шине.

Пробный запуск

Перед первым запуском проверяется герметичность всех соединений. Не должно быть оголенных проводов и пережатой проводки. Также проверяем места установки кранов, соединительных муфт и фитингов.

После этого заполняем систему теплоносителем и производим запуск котла. Выполняем настройку системы. Для этого обращаем внимание на давление в контуре и датчики температуры. Важно, чтобы показатели этих приборов соответствовали номинальным значениям, указанным в инструкции к электрокотлу.

Как соединить прибор с теплоаккумулятором и другими котлами?

Иногда подключение к отоплению электро котла настенного или напольного типа выполняется совместно с другими нагревательными приборами. Чаще всего его комбинируют с твердотопливным котлом, чтобы обеспечить энергонезависимость системы при перебоях с подачей электроэнергии. При этом используется схема с накладным термостатом, парой обратных клапанов и регуляторами температуры в каждой комнате.

Такая схема работает следующим образом:

• Твердотопливный котел является основным нагревательным элементом отопительного контура, а электрокотел работает в дежурном режиме.
• Когда все твердое топливо, загруженное в прибор, сгорает, температура в доме снижается. Когда она опускается ниже установленного порога, терморегуляторы запускают электрический нагреватель.
• При этом накладной термостат зафиксирует снижение температурных показателей в обратке котла на твердом топливе и отключит насосное оборудование.
• После загрузки новой порции твердого топлива процесс нагрева возобновляется, и термостат снова включает циркуляционный насос. Датчики электрокотла расценивают теплоноситель, как горячий, и не запускают электрический агрегат до следующей команды, поступившей от терморегулятора.

Важно! Такой вариант обвязки подходит для нагревательного оборудования, работающего и на других видах топлива (дизельное, газовое и т.д.). В любом случае в качестве резервного источника тепловой энергии выступает электрокотел.

Теплоаккумуляторы также могут использоваться в комплексе с несколькими тепловыми источниками. Благодаря этому в баке можно накопить достаточное количество теплоносителя. Буферная емкость будет особенно полезной при использовании электрокотла и двухтарифного счетчика. Ночью, используя дешевую электроэнергию, котел нагревает воду в теплоаккумуляторе, а днем отопление дома происходит без его работы за счет использования нагретого ночью теплоносителя.

В последнем случае обязательно устанавливается трехходовый клапан, который предназначен для подачи в радиаторы воды заданной температуры, ведь в теплоаккумуляторе находится жидкость с температурой до 90°С. При использовании теплых водяных полов монтируется еще один смесительный узел, ведь в этот контур подается жидкость с температурой до 45°С.

Как сэкономить на отоплении с помощью электрокотла?

Поскольку стоимость электроэнергии выше, чем цена на газ, отопление дома с использованием электрического нагревателя считается неэкономичным.

Однако если прислушаться к рекомендациям, приведенным ниже, можно сделать такую отопительную систему менее затратной:

1. Установите двухтарифный электрический счетчик. Если прибор будет работать на полную мощность только в ночное время, когда электроэнергия дешевле, то это даст существенную экономию. Это особенно удобно, если в дневное время все домочадцы пребывают за пределами дома.
2. Используйте автоматические системы, управляющие работой котла. Они запускают агрегат только при снижении температуры в помещении ниже установленного значения. В остальное время котел будет отключен.
3. Чтобы радиаторы прогревались более эффективно, установите электрокотел в самой нижней точке отопительного контура.
4. Установите теплые полы. Благодаря этому тепло будет более равномерно распределяться и расходоваться.
5. Установите теплоаккумуляторы и используйте их в комплексе с двухтарифным счетчиком. В итоге котел будет нагревать воду в таком аккумуляторе в ночное время, а днем отопление помещений будет происходить за счет нагретой ночью жидкости без включения нагревательного оборудования.

И еще одна рекомендация по повышению энергоэффективности отопительной системы частного дома. Обязательно хорошо утеплите ограждающие конструкции постройки и установите качественные герметичные окна. Так теплопотери помещений сократятся, что приведет к более редкому запуску нагревательного оборудования.

Опять проблема где найти последнюю версию и скачать приложение 1xBet от лучшей БК, можно узнать прочитав по ссылке про Андроид приложения и соответственно скачать.

Как работают электрические котлы?

Вы задаетесь вопросом, установить ли в вашем доме электрический, жидкотопливный, газовый котел, котел на древесных гранулах или комбинированный котел? С таким большим выбором для вашего домашнего котла может быть сложно выбрать лучший вариант для обеспечения вашего дома отоплением и горячей водой, внося свой вклад в защиту окружающей среды. Электрический котел — это метод отопления со многими преимуществами, но и с некоторыми недостатками. Итак, стоит ли выбирать электрический котел для отопления и горячего водоснабжения дома? Все зависит от ваших конкретных требований, а также от нескольких практических аспектов самого вашего дома.

Что такое электрический котел?

Электрический котел идеально подходит для резервного отопления, которое может повысить эффективность существующей системы центрального отопления дома. Это означает, что ваш электрический котел в первую очередь будет использоваться для дополнительного отопления и горячего водоснабжения, когда ваш дом больше всего в этом нуждается.

Обычно это происходит в холодные месяцы года, когда все в вашем доме пользуются вашим отоплением и горячим водоснабжением, чтобы обеспечить им тепло и комфорт в доме.

Электрический котел особенно подходит для форсированного отопления и горячего водоснабжения в небольших городских домах. С одной стороны, электрический котел представляет собой небольшую компактную установку в системе отопления и горячего водоснабжения.

С другой стороны, использование электрического котла для отопления и горячего водоснабжения большого дома может быстро стать очень дорогим. Это связано с высокой стоимостью электроэнергии.

Электрический котел — очень полезный инструмент для быстрого увеличения тепла, выделяемого радиаторами или системами обогрева пола, которые есть в вашем доме. Вы также можете использовать электрический бойлер для нагрева горячей воды в вашем доме, подключив его к резервуару для воды.

Электрический котел прост в эксплуатации после быстрой и легкой установки дома. На рынке можно найти множество типов электрических котлов, подходящих для любого типа дома и бюджета.

Однако основной проблемой использования электрического котла для отопления дома и горячего водоснабжения является высокая стоимость самого электричества. Вы увидите увеличение стоимости ваших домашних счетов за электроэнергию при использовании электрического котла просто потому, что электричество само по себе является дорогостоящей формой энергии (электричество также довольно вредно для окружающей среды, как источники энергии).

Как работает электрический котел?

Здесь мы более подробно рассмотрим, как работает электрический котел, чтобы вы были хорошо информированы, прежде чем решить, стоит ли продолжать установку электрического котла дома.

Установка электрического котла

Электрический котел может быть установлен на стене или стоять на полу в вашем доме. Какой бы тип установки электрокотла вы ни выбрали, сам процесс установки, как правило, быстрый и простой.

Все, что нужно сделать вам или профессиональному разнорабочему, который приедет к вам для установки нового электрического котла, — это подключить электрический бойлер к контуру центрального отопления вашего дома. Вам также необходимо подключить электрический котел к домашнему счетчику электроэнергии.

Настенный электрический котел можно установить в кладовой, а для напольного электрокотла вам потребуется выполнить установку на большей площади, например, в гараже вашего дома.

Общие точки управления 3-мя типами электрокотлов

Классический электрокотел подключается ко всем радиаторам в вашем доме через систему центрального отопления. Чтобы обеспечить отопление в доме, электрический котел нагревает горячую воду, которая затем циркулирует по вашей системе центрального отопления, включая ваши радиаторы.

Вы также можете использовать электрический бойлер для нагрева горячей воды, которая будет подаваться в краны и душевые в вашем доме.

Ионные электрические котлы, в свою очередь, нагревают эту горячую воду в процессе электролиза. Со своей стороны, индукционные электрические котлы вырабатывают отопление и горячую воду с помощью электромагнита.

Для всех трех типов горячая вода, которую они производят, циркулирует через вашу домашнюю систему центрального отопления.

Различные типы электрических котлов

Классические, ионные и индукционные электрические котлы различаются по уровню мощности, энергопотреблению, энергетическим характеристикам, энергоэффективности, типу модели, комбинированному или некомбинированному, а также по типу настенного или напольного монтажа. — стоя.

Большинство электрических котлов являются комбинированными моделями, что означает, что они направляют горячую воду через ваши домашние радиаторы или теплые полы, а также нагревают ваше домашнее горячее водоснабжение.

Вы можете выбрать низкотемпературный электрический котел, чтобы сэкономить на счетах за отопление дома, но вы должны убедиться, что ваши домашние радиаторы совместимы с этим типом установки электрического котла.

Каковы основные преимущества электрического котла?

Ниже приведены основные плюсы электрокотлов.

• Практичный и удобный вариант бытового котла (быстрая установка, требует минимального обслуживания котла, не дымит, поэтому не требует установки воздуховода в доме)

• Эффект быстрого нагрева

• Высокая эффективность тепловой энергии (почти 100% КПД, так как выработка тепла не приводит к потерям энергии)

• Относительно низкая цена покупки (по сравнению с другими отопительными установками с такой же мощностью обогрева)

Каковы основные недостатки электрического котла?

Здесь вы найдете основные минусы электрокотлов.

• Высокий счет за отопление (поскольку электричество является дорогостоящей энергией)

• Неэкологичный метод отопления дома

• Энергоемкий (это означает, что вам необходимо ограничить собственное потребление энергии)

Знаете ли вы, что вы можете автоматически регулировать отопление дома с помощью Muller Intuitiv с модулем подключения электрического обогревателя Netatmo? Синхронизируйте все электрические обогреватели, которые вы используете для отопления дома, — это также поможет вам следить за стоимостью их эксплуатации!

Подходит ли электрический котел для отопления и горячего водоснабжения вашего дома?

Прежде чем выбрать электрический бойлер, убедитесь, что вы учитываете дизайн своего дома и наличие свободного места, ваши потребности в отоплении и горячей воде, а также цену, которую вы будете платить за потребление электроэнергии.

Помните, что электрический бойлер лучше всего использовать в качестве резервного источника энергии для отопления дома и горячего водоснабжения. Тем не менее, когда дело доходит до выбора электрического котла, выбор для вашего дома безграничен!

Основное руководство по установке электрического котла

• Консультации по отоплению

Автор: Nick Geary

Обновлено: 24 ноября 2022 г.

• Что такое электрический котел?
• Зачем устанавливать электрический котел?
• В поисках подходящего электрокотла
• Кого нанять для установки электрокотла?
• Сколько стоит установка электрокотла?
• Эксплуатационные расходы электрического котла
• Найти монтажника электрокотла
• Часто задаваемые вопросы

Установка электрического котла часто дешевле, чем установка газового или масляного котла, и может быть гораздо более эффективным способом обогрева небольших домов или объектов недвижимости за пределами газовой сети.

Поскольку электрические котлы не производят отработанных газов, как газ и нефть, нет необходимости в дымоходе или конденсатной трубе, что делает установку электрического котла более дешевой, быстрой и гибкой.

Поскольку запасы нефти и газа, как ожидается, иссякнут в течение следующих 40 лет, сейчас самое время подумать об установке электрического котла.

Получите лучшее предложение

Быстро сравните 3 предложения БЕСПЛАТНО

• Цитаты местных инженеров
• Получите котировки сегодня, установите завтра
• Доступные варианты финансирования
• Сэкономьте до 500 фунтов стерлингов на установке

Получить котировки сейчас Это займет всего 30 секунд

0330 808 0405

Позвоните нам, чтобы узнать цены

Мы предложим вам лучшее предложение!

0330 808 0405

4,6/5 снаружи 23 524 отзывы

1,8 млн котировок предоставлено за 10 лет

Что такое электрический котел?

Все современные котлы имеют электрические компоненты, но сжигают ископаемые виды топлива, такие как природный газ и нефть, для обеспечения центрального отопления и горячего водоснабжения. Электрические котлы используют только электричество.

В зависимости от типа электрического котла горячая вода будет храниться либо в баке внутри котла, либо в более крупном баке в другом месте на территории дома.

Электрические котлы – отличная альтернатива для домов, которые не подключены к газовой сети и не имеют места для хранения масла. Количество горячей воды, которую они могут производить, часто ограничено, что делает их более подходящими для небольших домов и квартир, а не для больших объектов.

Зачем устанавливать электрический котел?

Как мы уже упоминали, электрические котлы лучше всего подходят для небольших домов, которые не имеют большой потребности в отоплении и горячей воде. Замена газового или жидкотопливного котла на электрический имеет множество преимуществ:

• Меньше движущихся частей, что снижает вероятность возникновения неисправности
• Нет необходимости в ежегодном обслуживании котла, что сэкономит вам деньги каждый год
• Нулевой риск утечки угарного газа
• Нет необходимости в дымоходе или трубе для конденсата, что делает установку более гибкой
• Не занимают столько места, сколько газовые и жидкотопливные котлы
• Работай тихо
• Может работать в паре с фотоэлектрическими солнечными батареями для снижения эксплуатационных расходов

Поиск подходящего электрокотла

Перед тем, как приступить к установке, вам необходимо найти подходящий электрический котел для вашего дома, а это значит знать:

• Имеет ли ваш дом однофазное или трехфазное энергоснабжение;
• Размер предохранителя;
• Номинальная мощность, необходимая для удовлетворения потребностей в отоплении и горячей воде в вашем доме.

Для получения дополнительной информации о том, как найти правильную мощность для отопления и горячей воды в вашем доме, воспользуйтесь нашим руководством «Какой размер электрического котла мне нужен?». может помочь.

Электроснабжение

При поиске электрического котла вам понадобится устройство, подходящее для электроснабжения вашего дома. Это означает знание размера предохранителя в вашем доме и того, есть ли в вашей собственности однофазное или трехфазное электроснабжение.

Однофазное электроснабжение обычно встречается в типичных домах по всей Великобритании, тогда как более крупные объекты, квартиры и коммерческие здания будут иметь трехфазное электроснабжение для удовлетворения более высокого спроса. В вашем счете за электроэнергию должна быть указана информация о типе электроснабжения вашего дома.

Размер предохранителя

Вам также необходимо учитывать размер предохранителя в вашем доме. Типичный электрический котел потребляет около 48 ампер, поэтому, если у вас есть, например, предохранитель на 60 ампер, включение нескольких приборов одновременно с котлом может привести к перегоранию предохранителя. Размер предохранителя должен быть четко указан на блоке предохранителей, в противном случае обратитесь к электрику.

Выходная мощность

Наряду с поиском электрического котла, соответствующего электроснабжению, также требуется соответствующая номинальная мощность. Выходная мощность показывает мощность котла, приобретите недостаточно мощный котел, который не сможет удовлетворить потребности вашего дома в отоплении и горячей воде, установите слишком мощный котел, и ваши счета за электроэнергию резко возрастут.

Простой способ найти электрический котел с подходящей мощностью – сложить по 1,5 кВт на каждый радиатор. Итак, если у вас дома 8 радиаторов, вам следует учитывать номинальную мощность 12 кВт.

Несмотря на то, что в настоящее время выбор электрических котлов не так велик, как газовых и жидкотопливных котлов, все же есть несколько производителей и моделей для сравнения. Лучшие электрические котлы производятся такими компаниями, как Electric Heating Company, Elnur и Heatrae Sadia.

Получите лучшее предложение

Быстро сравните 3 предложения БЕСПЛАТНО

• Цитаты местных инженеров
• Получите котировки сегодня, установите завтра
• Доступные варианты финансирования
• Сэкономьте до 500 фунтов стерлингов на установке

Получить котировки сейчас Это займет всего 30 секунд

0330 808 0405

Позвоните нам, чтобы узнать цены

Мы предложим вам лучшее предложение!

0330 808 0405

4,6/5 снаружи 23 524 отзывов

1,8 млн котировок за 10 лет

Кого нанять для установки электрокотла?

Если вы заменяете газовый или жидкотопливный котел электрическим котлом, вам понадобится инженер-теплотехник с соответствующей квалификацией, чтобы демонтировать ваш текущий котел. Это означает найм зарегистрированного инженера по газовой безопасности для демонтажа газового котла и инженера OFTEC, когда речь идет о масляных котлах.

Инженер-теплотехник демонтирует существующий котел, вынув трубы дымохода и конденсата, которые не нужны, так как электрические котлы не производят отработанные газы, а затем либо заглушит газопровод, либо полностью удалит резервуар для хранения масла.

После этого тот же инженер-теплотехник сможет установить новый электрокотел на стену. Однако, как только он будет установлен, вам понадобится электрик, чтобы завершить окончательную проводку и запустить котел. Ваш инженер-теплотехник часто может порекомендовать местного электрика для завершения установки.

В Boiler Guide мы можем подобрать для вас местных инженеров-теплотехников, имеющих квалификацию для замены существующего котла на электрический. Просто потратьте несколько минут, чтобы заполнить нашу онлайн-форму, и вы получите бесплатные расценки от 3 квалифицированных установщиков, чтобы затем сравнить их. Причина, по которой вы можете услышать от 3 установщиков, а не только от 1, заключается в том, что сравнение котировок поможет вам найти самую лучшую возможную цену.

Сколько стоит установка электрокотла?

Установка электрического котла намного проще, чем установка газового или жидкотопливного котла, что делает ее быстрее и часто дешевле, что экономит ваше время и деньги.

Существует множество переменных, которые могут повлиять на цену установки котла (где устанавливается агрегат, тип котла, размер котла, цены, взимаемые установщиком и т. д.), поэтому единой общей цифры нет. . Однако, когда дело доходит до установки электрического котла, это может стоить около 1750 фунтов стерлингов, в то время как установка газового котла обычно стоит более 2000 фунтов стерлингов.

После того, как электрический котел будет установлен, вы сэкономите еще больше, так как вам не придется проводить ежегодное техническое обслуживание и с гораздо меньшей вероятностью придется нанимать инженера-теплотехника для устранения каких-либо неисправностей, поскольку в нем меньше движущихся частей. Однако одна область, которая является более дорогой, — это эксплуатационные расходы на электрический котел.

Эксплуатационные расходы электрокотла

При сравнении электрокотлов с агрегатами, работающими на газе и жидком топливе, некоторое недоумение может вызвать КПД. Это связано с тем, что электрические котлы имеют рейтинг эффективности 9.9-100%, но имеют только рейтинг ErP C/D. Между тем, газовые и жидкотопливные котлы с КПД 88-93% получают рейтинг ErP A.

Причина того, что электрические котлы имеют такой низкий рейтинг ErP, не связана с работой самого агрегата, а в первую очередь с тем, как вырабатывается электричество.

В Великобритании производство электроэнергии считается углеродоемким процессом, поскольку подавляющее большинство производится с использованием ископаемого топлива. Этот процесс выбрасывает в атмосферу большее количество углерода, чем природный газ, прежде чем он попадет в дом.

В результате электричество имеет высокий топливный коэффициент, что увеличивает эксплуатационные расходы и дает электроприборам низкий рейтинг ErP.

Для снижения этого коэффициента топлива, что может привести к повышению рейтинга ErP и снижению эксплуатационных расходов, необходимо производить больше электроэнергии с использованием возобновляемых источников энергии, таких как ветер и солнечная энергия. Это приближается, и National Grid считает, что вся электроэнергия может быть произведена с использованием возобновляемых технологий. В своем заявлении они сказали: «Мы считаем, что к 2025 году мы сможем полностью управлять электроэнергетической системой Великобритании с нулевым выбросом углерода».

Узнайте больше в разделе «Объяснение эффективности электрического котла».

Найти монтажника электрокотла

Найти установщика электрических котлов еще никогда не было так просто, поскольку у нас есть сеть сертифицированных инженеров-теплотехников по всей Великобритании, имеющих квалификацию для установки электрических котлов.

Чтобы связаться с ними и получить бесплатные предложения по установке, все, что вам нужно сделать, это заполнить нашу простую онлайн-форму. Вскоре после этого с вами свяжутся до 3 установщиков из вашего региона, и, получив расценки, сравните их, чтобы убедиться, что вы получаете наилучшее предложение от самой надежной компании.

Получите лучшее предложение

Быстро сравните 3 предложения БЕСПЛАТНО

• Цитаты местных инженеров
• Получите котировки сегодня, установите завтра
• Доступные варианты финансирования
• Сэкономьте до 500 фунтов стерлингов на установке

Получить котировки сейчас Это займет всего 30 секунд

0330 808 0405

Позвоните нам, чтобы узнать цены

Мы предложим вам лучшее предложение!

0330 808 0405

4,6/5 снаружи 23 524 отзывы

1,8 млн котировок предоставлено за 10 лет

Часто задаваемые вопросы

Сколько стоит установка электрокотла?

Вы можете ожидать, что затраты на установку электрического котла составят около 1750 фунтов стерлингов.
