Как замерить ток мультиметром на аккумуляторе: Как измерить силу тока мультиметром на аккумуляторе автомобиля?

Как проверить пусковой ток аккумулятора мультиметром — способ проверки напряжения в батарее

Существует много разных автомобильных поломок, связанных с электрикой. И, наверное, каждый сталкивался с неожиданной разрядкой АКБ после ночи стоянки на холоде или даже в теплое время года. Но не всегда причиной такого состояния является поломка батареи. Чтобы это определить, необходимо научиться правильно измерять ток аккумулятора, но как проверить его и получить при этом адекватную оценку?

Пусковой ток является основной показательной величиной, которая указывает на энергетические характеристики источника. Если он занижен, АКБ не будет способна крутить стартер с нужной силой. Выполнить проверку работоспособности батареи можно не только при помощи специальных тестеров. Как известно, такие приборы стоят дорого, и не каждый владелец автомобиля способен купить его. Но проверить аккумулятор мультиметром вполне реально.

Функции универсальных измерительных устройств

Замерить величину пускового тока мультиметром напрямую, без дополнительных приспособлений, невозможно. Это связано с тем, что характеристики бытовых приборов не позволяют контролировать большие токи. Максимальный предел составляет 30 ампер, но это будет достаточно дорогое устройство. Как замерить силу тока аккумулятора, если она достигает нескольких сотен ампер? Можно использовать шунт и на нем измерить падение напряжения, но об этом чуть позже. Сейчас перечислим все процедуры, которые можно выполнить мультиметром:

1. С его помощью можно замерить величину заряда, выраженную напряжением. Для этого прибор необходимо перевести в соответствующий режим.
2. Универсальный измерительный прибор позволяет определять сопротивление цепей. Необходимо помнить о том, что сопротивление измеряется при отключенном источнике тока. Оно актуально, например, для определения характеристик бортовой электрики.
3. Стоит знать, что моторчик печки обладает сопротивлением всего в пару Ом.
4. При помощи мультиметра можно контролировать переменное или импульсное напряжение с датчиков, а некоторые модификации позволяют измерять частоту сигналов, что также бывает необходимо во время ремонтных работ.
5. Проверка тока утечки. Часто бывает так, что после некоторого времени простоя автомобиля батарея оказывается разряженной, но все приборы были отключены, за исключением сигнализации. В таком случае имеет место проверка тока утечки. Для этого подключите тестер в цепь, сняв одну из клемм на АКБ. Если он покажет более 50мА, нужно искать причину утечки.

Измерения пускового тока мультиметром

Если вы решили замерить ток холодного пуска АКБ мультиметром, сначала нужно обзавестись дополнительным сопротивлением. Это важно, так как максимально возможный предел устройства не превышает 30 А (а величина пускового тока аккумулятора зачастую превышает 300 А). Представим некоторые модели аккумуляторных батарей и их пусковые токи.

Модель АКБ	Емкость, А/ч	Пусковой ток, А
Intact Premium Power PP 78 MF	74	760
Bosch S4 008	74	680
Varta Blue Dynamic	74	680

Значит ли, что при измерении своим универсальным прибором получатся такие же показания? Нет, они будут в корне отличаться, потому что на заводе-производителе выполняют измерения данной характеристики при определенных условиях:

1. По стандарту EN они проводятся в условиях низкой температуры -18 градусов и в течение 10 секунд при первом тесте. Затем с 60% нагрузкой при втором, в течение 73 секунд. В обоих случаях напряжение на АКБ не должно проседать менее 7,5 В.
2. По стандарту DIN условия отличаются. В течение 30 секунд проводится первый тест, при нем напряжение не должно падать ниже 9 В при полной нагрузке.
3. Есть также японский стандарт. Он измеряет источники питания конкретной величиной тока 150 и 300 ампер при температуре на 3 градуса теплее, чем в европейских стандартах.

Как измерить силу тока холодного запуска при помощи универсального тестера?

Чтобы произвести объективные измерения ампеража, выдаваемого АКБ на автомобиле, нужно выполнить следующие действия:

1. Найти эквивалентную нагрузку, максимальный ток через которую по расчетам не будет превышать предел прибора в нужном режиме. Допустим, у вас используется устройство с максимальной отметкой на панели 20 А. Необходимо подобрать такое сопротивление, при включении которого он не был бы больше. АКБ выдает напряжение 12-12,7 В.
   Чтобы получить ток на показания, равный 10 А, нужно подключить нагрузку сопротивлением 1,2-1,27 Ом.
2. Сопротивление подключается к АКБ на автомобиль последовательно с вашим прибором.
3. Предварительно переведите измерительное устройство в режим контроля тока. Если не знаете, то на панели будет написана буква «А» и проставлены цифры, указывающие предел. Переключите на самый большой. Также выберите режим ADC, то есть, измерение силы постоянного тока.
4. При подключении к батарее обратите внимание на полярность щупов. Красный — всегда плюс, должен быть включен в гнездо, возле которого имеется обозначение пределов и указаны измеряемые физические величины. Черный — минус и подключен в гнездо с надписью «COM», возле нее имеется значок земли.

Последовательное соединение представляет собой цепь, в которой все компоненты соединены в одну линию. Ток течет через все устройства, и его сила определяется общим сопротивлением.

Измерение напряжения

Если вы не можете замерить величину тока автомобильной батареи своим прибором, потому что амперметр сломан или его нет, можно выполнить диагностику немного иным способом — при помощи контроля напряжения. Подключите вольтметр к клеммам АКБ, на дисплее будет высвечено фактическое показание падения на источнике. Но это нам ничего не говорит о токе, потому что мы не знаем сопротивления.

Чтобы выполнить замер тока, нужно перевести тестер в режим измерения напряжения, а к АКБ подключить нагрузку, предварительно замерив ее сопротивление в Ом. В качестве нагрузки можно использовать мощную лампу накаливания дальнего света 60-100 Вт. Если заряд батареи нормальный, величина напряжения не будет меняться. В таком случае ток можно определить по формуле:

I = U / R, где U — это напряжение на лампочке, R — ее сопротивление.

Также можно вывести это значение через мощность:

I = P / U, где P — это мощность лампы.

Ели вы хотите определить именно пусковой ток, лучше воспользоваться вашим стартером. Так вы в комплексе изучите способности батареи автомобиля, заряд и емкость. Для этого необходимо выполнить следующие действия:

1. Переведите тестер в режим измерения напряжения.
2. Ничего не снимая, подключите щупы к клеммам АКБ.
3. Отключите генератор, снимите провод, который питает сервисную обмотку или массу.
4. Заводите ДВС в обычном режиме стартером.

Проводите измерения силы тока автомобильной батареи в течение нескольких секунд, потому что изношенная батарея быстро разрядится. Если на приборе напряжение не опускается ниже 9 В, то с вашей АКБ все еще в полном порядке. По европейским стандартам она вполне проходит. Если источник питания по DIN-нормативам проседает ниже 9 В, его пора заменить. Соответственно, если напряжение упадет ниже 7,5 В по EN — АКБ также неисправна.

Этот способ позволяет дать объективную оценку состояния батареи. Такая проверка, конечно, не дает полной картины, но вы будете понимать, что источник тока еще способен работать. Существуют таблицы, по которым можно проверить состояние своего аккумулятора, если он будет в списке протестированных. В них представлена общая картина.

Слева в столбце мы видим начальные данные:

• емкость;
• холодный пуск;
• глубокий разряд;

По итогам всех тестов каждая автомобильная батарея набирает определенное количество баллов.

Из таблицы видно, что большее количество циклов заряд/разряд принадлежит АКБ AGM с сорбентом. Как видно, проверка проводилась в разных условиях.

Измерение емкости АКБ мультиметром

Чтобы измерить заряд или емкость аккумулятора на автомобиле, его сначала нужно полностью зарядить. Сделать это лучше автоматическим ЗУ, которое отключит цепь, когда напряжение на клеммах поднимется до 12,7 В. После этого нужно найти нагрузку, которая не будет превышать 120 Вт суммарно. Проще взять две лампы дальнего света по 60 Вт и параллельно подключить их к батарее. Ток через них будет протекать величиной 10 А.

Состояние полностью разряженной АКБ соответствует напряжению 10,3 В, поэтому после включения ламп сразу необходимо засечь время, пока источник не разрядится до указанного падения напряжения. Предположительно время горения ламп составит 5 часов при мощности 120 Вт. Емкость определяется по формуле:

Tраз. * Iраз., где Tраз. — это время, за которое напряжение упало с 12,7 В до 10,3 В, Iраз. — ток, который протекал в цепи во время эксперимента.

Перемножив полученные данные выясняем, что емкость источника составляет 5 * 10 = 50 А/ч. Далее необходимо сравнить эти данные с паспортными на корпусе. Если они примерно равны, нет повода беспокоиться. Если же на этикетке написано 70А/ч, значит ресурс батареи существенно снижен, она уже не имеет нормативный заряд.

С помощью универсального прибора можно выполнить проверку многих параметров АКБ, но также и произвести диагностику электрики автомобиля. Проверка должна выполняться только на полностью заряженной батарее в измерительном устройстве. Иначе измерение параметров будет неверным.

Статью подготовил:

Интернет-магазин AKBMOSCOW

как измерить силу тока, заряд и напряжение АКБ

Содержание

1. Алгоритм проверки напряжения аккумулятора
2. Как измерить силу пускового тока
3. Как тестером проверить заряжает генератор АКБ или нет
4. Проверка тока на утечку
5. Можно ли мультиметром померять емкость и внутреннее сопротивление

Для тестирования фактического состояния АКБ применяются специальные устройства – аккумуляторные тестеры, стенды и т. п. Но многое о батарее можно узнать и с помощью обычного мультиметра, имеющего функции измерения тока и напряжения.

Алгоритм проверки напряжения аккумулятора

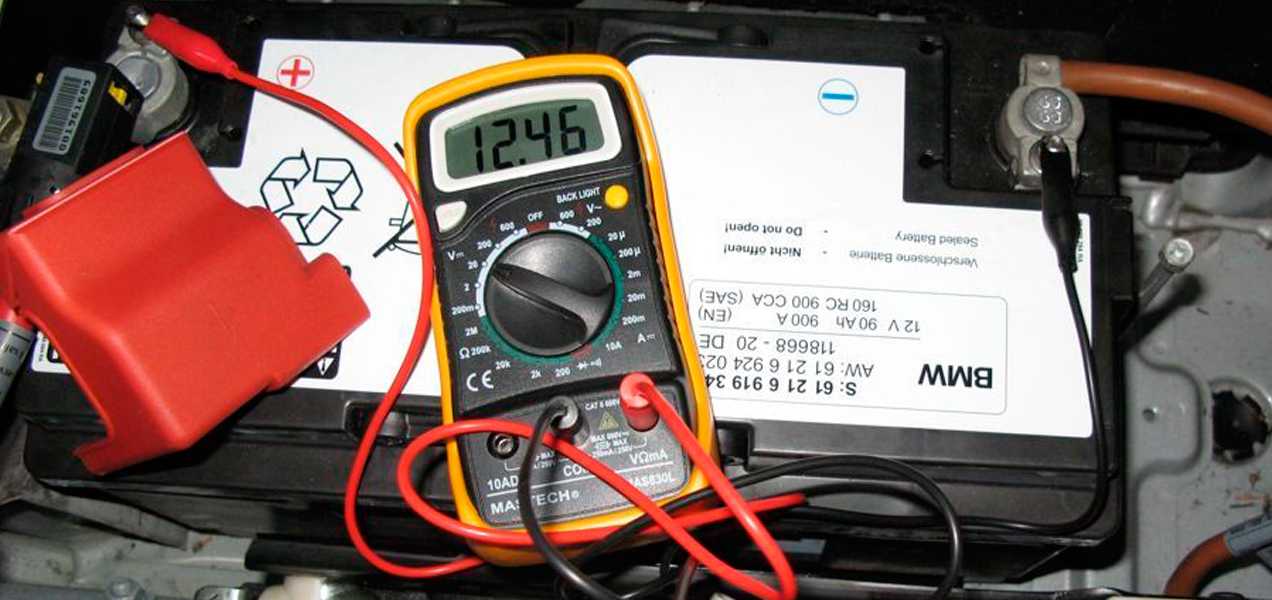

Чтобы проверить напряжение аккумулятора на холостом ходу, надо снять плюсовой провод с клеммы генератора, чтобы исключить просадки из-за влияния автомобильных нагрузок или возможных утечек. Любители точности могут отключить и минусовую клемму. Переключатель режима мультиметра надо перевести в режим измерения постоянного напряжения (V=). На дисплее у многих моделей тестеров будут отображаться символы DC.

Мультиметр в режиме измерения постоянного напряжения.

Замеренное напряжение будет отображать уровень заряженности батареи.

Напряжение холостого хода, В	12,6	12,3-12,6	12,1-12,3	11,8-12,1	11,8 или ниже
Уровень заряда, %	Полный заряд (100%)	75	50	25	Полностью разряжен (0%)

Как измерить силу пускового тока

При измерении пускового тока приходится решать две проблемы:

• амплитуда броска может достигнуть сотен ампер — не каждый мультиметр может измерить такое значение;
• длительность импульса невелика – в лучшем случае несколько секунд, из-за инерции прибора она может не отобразиться, поэтому надо применять мультиметры с сохранением пикового результата (функция HOLD).

Для такой процедуры подойдет лишь профессиональный мультиметр с токовыми клещами постоянного тока. Такие приборы стоят недешево, но это единственная возможность произвести измерение, обычным тестером достоверно померить пусковой уровень тока не получится.

Мультиметр с токовыми клещами постоянного тока.

Надо включить тестер в режим измерения постоянного тока (отмечено стрелкой), нажать кнопку открывания клещей и обхватить провод, подключенный к аккумулятору (плюсовой или минусовой), и включить режим фиксации максимума. После этого надо завести двигатель (клеммы с аккумулятора не снимать!). Клещи зафиксируют наибольшее значение – это и будет ток холодной прокрутки.

Рекомендуем видеоролик на эту тему.

Как тестером проверить заряжает генератор АКБ или нет

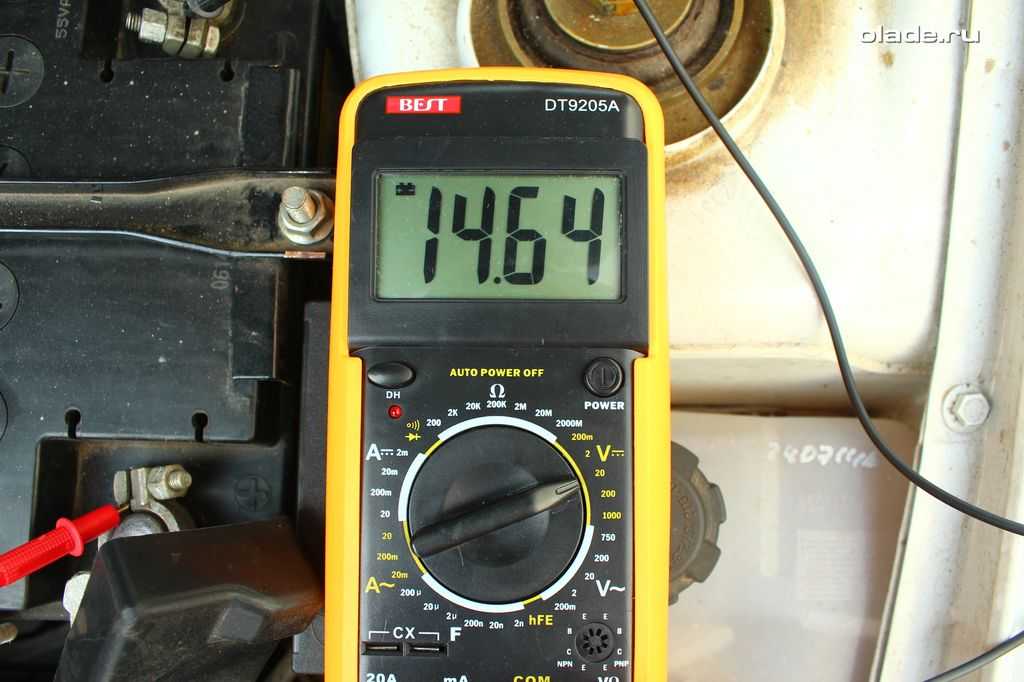

Самый простой способ проверить, идет ли подзаряд аккумулятора или нет, это измерить напряжение на клеммах батареи с остановленным двигателем и после его пуска. Во втором случае напряжение должно быть выше. В этом случае аккумулятор будет заряжаться. При исправном генераторе и АКБ и заглушенном двигателе на выводах должно быть не менее 10,5 вольт (при полностью заряженном – 12,5 вольт). Если запустить двигатель, напряжение должно подняться о 14..14,5 вольт. Делать это надо в режиме измерения напряжения не отключая клемм АКБ.

Для полной уверенности можно замерить направление тока. Суть этого метода показана на рисунке, где приведена упрощенная схема питания бортсети автомобиля.

Два режима работы бортсети.

Видно, что при подзаряде аккумулятора ток втекает в плюсовой вывод аккумулятора, а при разряде вытекает из него. Направление можно определить с помощью мультиметра в режиме измерения постоянного тока. Удобнее использовать токовые клещи, это исключит операции по отсоединению и присоединению клемм. Но если их нет, хватит возможностей обычного тестера с наибольшим током до 10..20 ампер. Надо отсоединить плюсовую клемму АКБ и в разрыв включить мультиметр в режиме измерения постоянного тока с наибольшим пределом. Во многих приборах для этого измерительный провод надо включить в соответствующее гнездо.

Измерение направления тока.

Общий провод тестера надо подключить к клемме батареи, измерительный – к отсоединенному проводу. Если на дисплее отображается значение тока со знаком «минус», то имеет место потребление тока аккумулятором, что означает его подзаряд. По величине тока можно судить о ее скорости. Если ток вытекает из батареи и происходит ее разряд, то измеренное значение индицируется без знака «минус».

Индикация тока со знаком “минус»

Если подключить щупы тестера наоборот (измерительный к клемме батареи, общий к проводу), то полярность будет индицироваться с обратной логикой – «минус» при разряде, его отсутствие при заряде.

Индикация при обратной полярности подключения.

Рекомендуем ознакомиться: 8 причин почему генератор не заряжает аккумулятор

Проверка тока на утечку

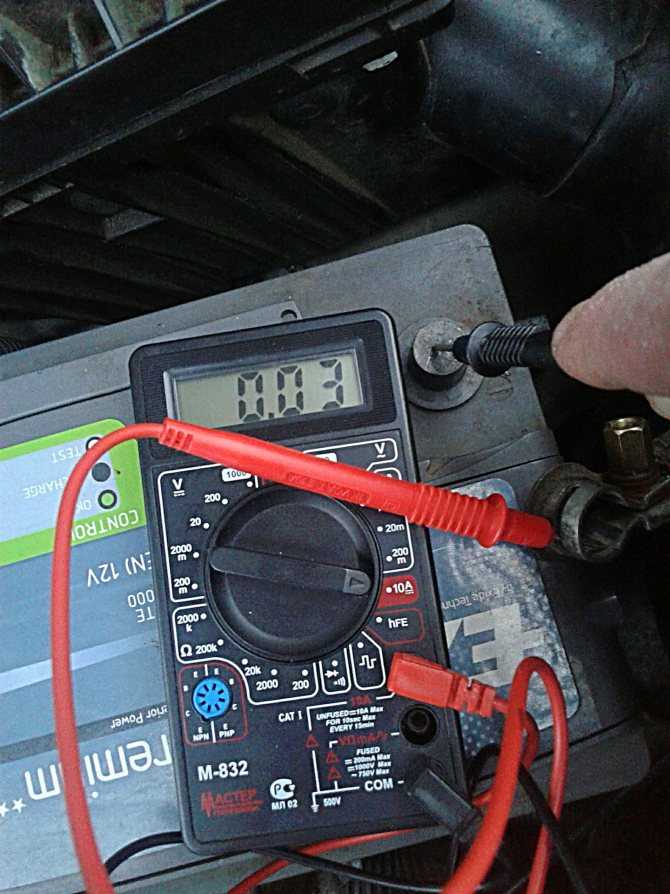

Точно таким же образом можно измерить утечку тока в автомобиле – токовыми клещами или мультиметром. Схема измерения будет такая же, как и предыдущая. Перед началом измерения надо заглушить двигатель и отключить явных потребителей:

• светосигнальное оборудование;
• автомагнитолу;
• другие нагрузки.

Если измеренный ток утечки превышает разумное значение (приблизительная сумма оставшихся нагрузок – автосигнализация, другая автомобильная электроника, которую нельзя или сложно отключить), надо искать проблему – короткое замыкание, перекрытие по изоляции или по загрязнениям и т.д. Надо понимать, что если утечка происходит по загрязненному корпусу батареи (пятна масла, электролита, налипшая токопроводящая пыль), то таким способом ее обнаружить не получится – путь тока будет направлен мимо измеряемой цепи. Поэтому при первых подозрениях на нештатное потребление надо очистить корпус аккумулятора от грязи (например, вымыть с помощью моющих средств).

Пути токов утечки по загрязненному корпусу.

Более подробно читайте статью: Как найти утечку тока в автомобиле мультиметром

Можно ли мультиметром померять емкость и внутреннее сопротивление

Чтобы измерить фактическую емкость или внутреннее сопротивление, помимо тестера понадобится эквивалент нагрузки. Для него удобно использовать 12-вольтовые автомобильные лампы:

• их легко приобрести;
• параллельным соединением можно набрать любую мощность и установить любой разрядный ток;
• в режиме разряда напряжение снижается, но одновременно снижается накал нити лампы, растет ее сопротивление, ток остается примерно на прежнем уровне – это ведет к повышению точности замеров.

Также можно нагружать аккумулятор резисторами соответствующего номинала и потребной мощности, но мало у кого есть коробка с сопротивлениями на все случаи жизни.

Для измерения емкости надо полностью зарядить аккумулятор (лучше от стороннего ЗУ). Замеры надо производить при отключенных клеммах, а для удобства лучше снять АКБ с автомобиля. Собирается схема.

Схема разряда АКБ.

В качестве измерителя тока можно использовать отдельный амперметр или периодически контролировать ток в течение процесса мультиметром (в теории достаточно сделать один замер). Лампочка (или набор для параллельного включения) выбирается так:

1. Разрядный ток должен составлять около 0,1 от предполагаемой фактической емкости АКБ (точная только будет замеряться).
2. Для относительно новой батареи можно взять паспортное значение емкости.
3. Определяется требуемая мощность нагрузки по формуле P=12*I (12- напряжение АКБ, I – расчетный ток в амперах).
4. Подбираются лампы так, чтобы их общая мощность была примерно равна рассчитанной в предыдущем пункте.

Например, для АКБ начальной емкостью 60 А*ч, бывшего некоторое время в эксплуатации, логично предположить снижение емкости до 50 А*ч. Выбирается разрядная сила тока в 5 ампер. Мощность нагрузки должна быть 12*5=60 ватт. Можно подобрать лампу в 60 ватт, или набрать 25+25+10 ватт, или нагрузить батарею другими способами, исходя из наличия элементов. После подключения нагрузки надо засечь время и измерить ток. В процессе разряда надо периодически контролировать напряжение на клеммах АКБ – окончанием процедуры считается достижение уровня 10,5 вольт. В этот момент можно зафиксировать время разряда. В конце процедуры можно еще раз измерить ток – он не должен радикально измениться.

Время разряда в часах, умноженное на средний ток разряда, даст реальную емкость в ампер*часах. Надо понимать, что емкость батареи зависит от разрядного тока, и результат, полученный при другой нагрузке (например, при мощности ламп 150 ватт) может заметно отличаться от цифры, полученной при описанном измерении.

Для наглядности видео-инструкция.

Этот же способ можно использовать для измерения реальной токоотдачи (пускового тока), но понадобится очень мощная нагрузка. Так, для аккумулятора с заявленным значением 520 ампер, потребуется набор ламп в 6250 ватт (62 лампы по 100 ватт каждая). Для пытливого ума это может не стать проблемой, но надо помнить, что замер надо производить очень быстро – 1. .3 секунды (по разным стандартам наибольшую токоотдачу батарея должна осуществлять от 9 до 30 секунд). Этого должно хватить, чтобы измерить ток, но тестер должен обеспечивать предел измерений в несколько сот ампер.

Также надо позаботиться, чтобы провода имели достаточную толщину, а еще придется решать проблему коммутации большого тока, чтобы контакты в момент отключения не приварились. Для этого можно применить втягивающее реле от стартера автомобиля, управляемое от того же аккумулятора или от постороннего источника 12 VDC небольшой мощности.

Читайте также

Что делать если в машине сел аккумулятор



Чтобы измерить внутреннее сопротивление, аккумулятор также желательно полностью зарядить. Для расчета потребуется применить закон Ома для полной цепи:

I=E*(R+r), где:

• I – ток в нагрузку, ампер;
• E – ЭДС аккумулятора, вольт;
• R – сопротивление внешней нагрузки, Ом;
• r – искомое внутреннее сопротивление батареи, Ом.

Далее надо собрать схему, похожую на предыдущую. Внутреннее сопротивление условно показано в виде резистора, подключенного к клеммам аккумулятора внутри корпуса.

Измерение внутреннего сопротивления батареи.

Единственное отличие – ток должен быть больше, чтобы измерения были точнее. Неплохо иметь нагрузку, обеспечивающую 50 А (сопротивление 0,24 Ом) или даже больший ампераж. Мощность эквивалента должна быть от 600 ватт. Для измерения достаточно времени считывания показаний – обычно хватает нескольких секунд.

Например, на холостом ходу мультиметр в режиме вольтметра показал 12,5 вольт, а ток в нагрузку 0,24 Ом составил 52 ампер. Значит, внутреннее сопротивление равно r=I/E-R=0,006 Ом или 6 миллиом. Это результат неплохой, но в целом оценивать состояние по полученной цифре сложно – не все производители в сопроводительной документации указывают нужный параметр. Поэтому можно сравнить итог замера с измерением заведомо исправного однотипного аккумулятора.

Проверка состояния аккумулятора мультиметром может дать много сведений о фактических кондициях батареи. Для этого не нужно дорогостоящее оборудование – потребуются лишь определенные знания и навыки.

Как проверить аккумулятор с помощью мультиметра

Рисунок 1: Мультиметр

Знание того, как проверить батарею с помощью мультиметра, важно для обеспечения оптимальной работы батареи и отсутствия признаков износа. Выход из строя аккумулятора может привести к кажущимся возрастающим проблемам в аппаратной части электронной системы или проблемам с запуском автомобиля. Мультиметр можно использовать для проверки напряжения и тока, вырабатываемого элементом, что помогает распознать неисправную батарею, которую можно заменить. Признаки плохой батареи и способы проверки батареи мультиметром обсуждаются ниже.

Чтобы узнать больше о мультиметрах, прочитайте наше руководство по мультиметрам. Вы также можете узнать, как проверить конденсатор с помощью мультиметра, в нашей технической статье.

Содержание

• Признаки плохого заряда батареи
• Как проверить напряжение аккумулятора с помощью мультиметра
• Как проверить силу тока аккумулятора с помощью мультиметра
• Как проверить автомобильный аккумулятор мультиметром
• Часто задаваемые вопросы

Посмотрите наш онлайн-выбор токоизмерительных клещей и мультиметров!

• Токоизмерительные клещи

• мультиметры

Признаки плохого состояния аккумулятора

Проверьте аккумулятор на наличие неисправностей при появлении любого из следующих симптомов:

• Физические проблемы, такие как утечка, нагрев, физически сломанные клеммы или вздутие
• Аккумулятор не может удерживать заряд
• Аккумулятор заряжается до 100 процентов очень быстро, но заряд разряжается слишком быстро
• Напряжение на клеммах аккумулятора слишком низкое по сравнению с номинальным напряжением, указанным на этикетке.

Как проверить напряжение аккумулятора с помощью мультиметра

1. Отключить аккумулятор от цепи.
2. Поверните ручку мультиметра и установите его на напряжение постоянного тока 15-20 В (батарея генерирует постоянный ток). Всегда устанавливайте циферблат на более высокий диапазон, чем указанное напряжение батареи. Для батареи 9 В выбор диапазона 15-20 В на циферблате мультиметра должен работать нормально.
3. Подключите штекер красного щупа к порту VΩmA мультиметра, а черный щуп к COM-порту.
4. Подсоедините провода мультиметра к клеммам аккумулятора (красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме аккумулятора).
5. Снимите показания мультиметра. Если показания показывают значение выше 7 В для 9-вольтовой батареи, батарея по-прежнему пригодна для использования.
6. Если показания показывают значительно низкое значение (например, <1 В для 9V), батарея может быть неисправна или разряжена, и ее необходимо заменить. Батарея обычно считается разряженной, если показания мультиметра ниже половины уровня напряжения, указанного на батарее.

Рис. 2. Проверка аккумулятора с помощью мультиметра

Как проверить силу тока аккумулятора с помощью мультиметра

В большинстве случаев можно измерить напряжение на аккумуляторе, чтобы проверить, работает он или нет. Но если цель состоит в том, чтобы убедиться, что батарея может обеспечить достаточный ток для нагрузки, обязательно измерьте силу тока батареи в миллиампер-часах (мАч). Батареи оцениваются в ампер-часах и напряжении. Проверьте этикетку батареи, чтобы определить напряжение и ампер-часы батареи. Например, 12В 95 Ач означает, что батарея обеспечивает 12 В при 95 Амперах в течение часа.

Для измерения силы тока в аккумуляторе выполните следующие действия:

1. Отсоедините аккумулятор от цепи.
2. Поверните шкалу мультиметра и установите ее для измерения постоянного тока в соответствующем диапазоне тока (выберите 200 мА, если на этикетке батареи написано 100 мАч).
3. Подключите штекер красного щупа к порту VΩmA мультиметра, а черный щуп к COM-порту.
4. Подсоедините провода мультиметра к клеммам аккумулятора (красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме аккумулятора).
5. Снимите показания мультиметра.
6. Если показания мультиметра близки к значению, указанному на этикетке батареи, батарея работает нормально. Например, если батарея, рассчитанная на 100 мАч, дает на мультиметре показания 98,5 мА, батарея работает нормально.

Как проверить автомобильный аккумулятор с помощью мультиметра

Одними из самых распространенных аккумуляторов для проверки являются автомобильные аккумуляторы. Как и любой обычный аккумулятор, автомобильный аккумулятор часто может выйти из строя со временем или внезапно выйти из строя. Несмотря на то, что это чаще всего происходит в экстремальных погодных условиях, всегда полезно проверить автомобильный аккумулятор и в нормальных условиях. Автомобильный аккумулятор измеряет 12,6 В или выше при полной зарядке, а при работающем двигателе это значение должно быть от 13,7 до 14,7 В.

Чтобы проверить, не разрядился ли автомобильный аккумулятор, обратите внимание на следующие симптомы:

• Звуковой сигнал не звучит так, как раньше (или звуковой сигнал приглушен)
• Яркость огней уменьшается при использовании звукового сигнала или индикаторов
• На приборной панели загорается индикатор аккумулятора
• У автомобиля много фальстартов
• Автомобиль требует много пусков от внешнего источника (временное подключение внешнего источника питания),
• Из аккумулятора вытекла кислота, что привело к коррозии окружающих участков.
• Автомобиль не заводится

Рисунок 3: Проверка автомобильного аккумулятора с помощью мультиметра

Как проверить напряжение на автомобильном аккумуляторе с помощью мультиметра

Автомобильный аккумулятор обычно располагается в моторном отсеке с одной стороны от двигателя, но также может быть размещен под колесом, в задней части автомобиля или даже в багажнике. Обратитесь к руководству пользователя в случае возникновения каких-либо затруднений относительно расположения батареи. Кроме того, получите доступ к клеммам аккумулятора, найдя металлические соединения в верхней или передней части аккумулятора. Последовательно выполните следующие действия, чтобы проверить напряжение на автомобильном аккумуляторе при выключенном автомобиле:

1. Включите фары на 2-3 минуты, чтобы снять поверхностный заряд аккумулятора.
2. Выключите свет.
3. Установите шкалу мультиметра на 15–20 В (напряжение постоянного тока).
4. Подключите штекер красного щупа к порту VΩmA мультиметра, а черный щуп к COM-порту.
5. Подсоедините провода мультиметра к клеммам аккумулятора (красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме аккумулятора).
6. Снимите показания мультиметра.

Если автомобиль заглушен, показание 12,2–12,6 В свидетельствует о том, что аккумулятор в хорошем состоянии и полностью заряжен, а если измеренное напряжение меньше 12,2 В, аккумулятор разряжен и, возможно, его необходимо заменить.

Когда автомобиль заводится, аккумулятор приводит в действие стартер, поэтому от аккумулятора потребляется больше энергии. Номинальное напряжение падает на мгновение, как только автомобиль заводится, но оно не должно опускаться ниже 10 В. Если измеренное напряжение ниже 10 В, аккумулятор может не иметь достаточной емкости и вскоре может выйти из строя. , следовательно, может быть перезаряжен или заменен.

Еще один способ проверить автомобильный аккумулятор — убедиться, что он успешно потребляет энергию, проверив его ток холодного торможения (CCA). Рейтинг CCA дает оценку того, насколько эффективно батарея питает двигатель при низких температурах (обычно ниже 32 ⁰ F или 0 ⁰ C).

Как проверить силу тока автомобильного аккумулятора в холодном состоянии

1. Подсоедините выводы мультиметра к клеммам автомобильного аккумулятора.
2. Установите шкалу мультиметра на 15–20 В (напряжение постоянного тока).
3. Включите зажигание автомобиля. Держите двигатель включенным на протяжении всего процесса измерения.
4. Показание может сначала упасть (скажем, до 10 В), а затем вернуться к более высокому значению около 12 В.
5. Постоянные показания после первоначального падения указывают на исправную батарею.
6. Начальное значение больше или равно 5 В и меньше 10 В свидетельствует о том, что аккумулятор медленно разряжается.
7. Если показания ниже 5В, лучше заменить батарею.

Примечание: При проверке CCA автомобильного аккумулятора всегда обращайтесь за помощью к другому человеку. Один может контролировать процесс зажигания автомобиля, а другой измерять.

Часто задаваемые вопросы

Что должно показывать полностью заряженная батарея 12 В?

При полной зарядке 12-вольтовая батарея должна показывать напряжение чуть выше 12 В (скажем, 12,6 В).

При каком напряжении необходимо заменить автомобильный аккумулятор?

В руководстве по эксплуатации автомобиля указано, где должен лежать автомобильный аккумулятор, который в большинстве случаев составляет примерно 12,6 вольта.

Как долго нужно водить машину, чтобы зарядить аккумулятор?

Рекомендуется проехать на автомобиле около 30 минут, прежде чем снова остановиться, чтобы аккумулятор продолжал заряжаться.

Как долго автомобильный аккумулятор может оставаться разряженным и при этом подзаряжаться?

При нормальных условиях работы автомобильных аккумуляторов хватает примерно на две недели без запуска автомобиля.

Посмотрите наш онлайн-выбор токоизмерительных клещей и мультиметров!

• Токоизмерительные клещи

• мультиметры

Как проверить аккумулятор с помощью мультиметра

4.0 Как проверить автомобильный аккумулятор с помощью мультиметра

В этой статье описывается, как использовать мультиметр для проверки аккумулятора вашего автомобиля, чтобы убедиться в его исправности.

4.1 Как кто-то узнает, что его автомобильный аккумулятор неисправен?

Симптомы неисправности аккумулятора или генератора следующие:

 • Двигатели проворачиваются медленно или вообще не проворачиваются
 • На приборной панели горит индикатор аккумулятора.
 • При включении двигателя слышно кряканье, но двигатель не запускается
 • Внутреннее освещение или фары кажутся слабыми или тусклыми
 • Двигатель просто щелкает

4.2 Как долго должен работать автомобильный аккумулятор?

Гарантия на автомобильные аккумуляторы составляет около нескольких лет. Но только 30% продаваемых сегодня аккумуляторов достигают этого четырехлетнего рубежа. Если у вас возникли проблемы с аккумулятором, убедитесь, что соединения не подверглись коррозии.

4.3 Сколько вольт должно быть в полностью заряженном автомобиле?

Разные автомобили имеют разные номиналы аккумуляторов, в основном те, которые представлены на рынке, имеют напряжение от 15 до 20 вольт постоянного тока.

4.4 Что вызывает отказ батареи?

Если аккумулятор выйдет из строя или разрядится во время движения, автомобиль перестанет работать. Следующие факторы вызывают отказ батареи:

 • Оставлены включенными фары или может быть оставлено внутреннее освещение
 • Использование аксессуаров, таких как радио, в течение длительного времени, когда автомобиль не работает.
 • Слишком короткие поездки
 • Неисправный генератор
 • Корродированные или плохо закрепленные кабели аккумуляторной батареи
 • Жидкость с низким содержанием электролита
 • Экстремальная температура

4.5 Использование мультиметра для проверки автомобильного аккумулятора

Один из простых способов проверить, разряжается аккумулятор или нет, – вставить ключ в замок зажигания и повернуть его в рабочее положение. В повседневной жизни люди проверяют напряжение автомобильного аккумулятора с помощью индикатора аккумулятора. Так что, если он выйдет из строя, вы не сможете сказать, исправна ли ваша батарея или нет. И много раз это могло вызвать другой свет, например, контрольные датчики. Итак, что должно произойти, когда вы заводите машину, она выключается. Если он выключится, значит, с вашей батареей все в порядке.

Чтобы проверить автомобильный аккумулятор с помощью цифрового мультиметра Kaiweets KM601 (нажмите здесь для получения дополнительной информации), выполните следующие действия:

 • Включите фары примерно на две минуты. Это избавит аккумулятор от любого поверхностного заряда.
 • Включите мультиметр, установите напряжение на 20 вольт или чуть выше 15 вольт.
 • Через две минуты выключите свет.
 • Убедитесь, что клеммы аккумулятора очищены должным образом.
 • Подсоедините красный щуп мультиметра к красной клемме батареи (+), а черный щуп — к другой клемме батареи, которая имеет черный цвет (-).
 • На ЖК-дисплее мультиметра отображается значение 12,85 В, что нормально.

То, что это хорошее напряжение, не означает, что ваша батарея в порядке. Аккумулятор может держать заряд, но у него нет усилителя холодного пуска, чтобы завести машину, это то, что мы собираемся проверить прямо сейчас.
