Особенности ввода электричества в деревянный дом



Вступление

Деревянные дома были, да и будут, самыми популярными в загородном строительстве. Дерево доступно, деревянные дома легко возводимы и достаточно удобны для проживания. Однако, говоря деревянный дом, возникают непроизвольные ассоциации с пожаром. И это так, дерево легко загорается и хорошо горит, а сам деревянный дом пожароопасен. Именно по этому, всё, что может вызвать пожар, требует особого отношения. В первую очередь это касается отопления и электричества в деревянном доме.

Ввод электричества в деревянный дом

Наиболее распространен, воздушный ввод электричества в деревянный дом. Подключение электричества к дому осуществляется от ближайшей к дому опоры воздушной линии электропередачи (ВЛИ), самонесущими изолированными проводами (СИП). Провода СИП надежны, удобны в монтаже и эксплуатации, а главное безопасны.

В устройстве технологического подключения электричества к частному дому, важно соблюсти технологические нормы расстояний от опоры подключения к дому (не более 25 метров). В случае превышения этого расстояния, собственник дома должен установить дополнительную опору на своем участке.

Стоит отметить, что от ВЛИ (воздушной линии электропередачи изолированными проводами) можно осуществить отвод электропитания к дому не от опоры, а с пролета между опорами (ПУЭ 7, п.2.4.3).

Остановимся более подробно на организации самого ввода электричества в дом, а именно проходе кабеля электропитания с улицы в дом.

Ввод электрического кабеля в деревянный дом

Согласно нормам ПУЭ, ввод электрического кабеля в любой, в том числе и деревянный дом, должен осуществляться на высоте не менее 2500 мм от уровня земли для СИП проводов (ПУЭ 7, п.2.4.55) и не менее 2750 мм для неизолированных проводов (ПУЭ 7, 2.4.55).

Сам ввод кабеля в дом осуществляется через сквозные отверстия в стене или крыше. Крышные вводы применяются крайне редко, и не будем на них останавливаться. Ввод кабеля в дом осуществляется через сквозное отверстие в стене дома, выполненное с небольшим наклоном к улице. Кабель в деревянный дом вводится, обязательно, через стальную гильзу (отрезок стальной трубы) (СНИП 03.05.06-85).

После прокладки кабеля через гильзу, она уплотняется для защиты от осадков и ветра. Уплотнение кабеля в проходной гильзе осуществляется с обеих сторон, со стороны дома и со стороны улицы.

Важно! Обратить внимание, согласно нормам, уплотнитель должен быть негорючим и легко удаляемым. То есть, не подходит ни монтажная пена, ни вата или ватин. Отличный вариант стекловата или негорючий синтетический уплотнитель.

vvod v derevjannyj dom 2

Два варианта ввода СИП провода в деревянный дом

Можно выделить два практических приема, как вводить электричество в деревянный дом проводом СИП.

Вариант 1.

От магистрали ВЛИ делают абонентский отвод к дому проводом СИП. Монтаж проводов СИП от магистрали к дому, делается по схеме: На фасаде дома крепится специальный анкерный кронштейн типа (1) (КАМ-4000, CA 1500/2000, SO 253). Провод СИП крепится к этому кронштейну при помощи анкерного зажима типа (2) (ЗАБ 16-25, PA25x100). Смотрим рисунок. На рисунке стена дома кирпичная, но от этого суть не меняется, ввод в дом осуществляется непосредственно кабелем СИП, без его разрыва.

vvod v derevjannyj dom 1

Вариант 2.

Отвод делается, как в варианте 1, но возле дома, после анкерного зажима, делается переход с провода СИП на кабель ВВГнг и в дом вводится кабель ВВГнг.

vvod v derevjannyj dom 3

Разница заключается только в удобстве монтажа. Если учесть, что для ответвления используется СИП 16 мм2, то понятно некоторое неудобство прокладки этого провода внутри дома. Однако, если вводной щит стоит недалеко от ввода, этот вариант очень удобен.

Если же вводной щит стоит далеко от ввода в дом, то лучше сделать переход с провода СИП на ВВГнг (3×10 мм2) на фасаде дома.

Не буду останавливаться на вводе незащищенных проводов в деревянный дом. Эта технология отходит и нужно избегать приближение незащищенных проводов ВЛ к дому. Даже если ваша магистраль выполнена неизолированными проводами, можно прекрасно перейти с неизолированных проводов на провода СИП и сделать абонентское ответвление изолированным проводом СИП.

Выводы

Ввод электричества в деревянный дом осуществляется через стену, изолированным проводом СИП или кабелем ВВГнг. В стене дома кабель (провод) защищается стальной проходной гильзой уплотненной не горючими материалами.

©Elesant.ru

Другие статьи раздела: Электропроводка дома





Подземный ввод электропитания в деревянный дом

Вместо вступления

Для начала давайте посмотрим, насколько рентабельно делать подземный ввод электропитания в деревянный дом. Если говорить о рентабельности с точки зрения моментальной выгоды, несомненно, подземный ввод электропитания стоит дороже, чем воздушный ввод. В работы добавляется:

  • Рытье траншеи от опоры до дома и её оборудование;
  • Проход (отверстие) фундамента внутрь дома;
  • Устройство спуска со столба и подъем к щиту внутри дома, при помощи стальных труб;
  • Стоимость бронированного электрокабеля.

Однако, подземный ввод электропитания в деревянный дом более выгоден с точки зрения надежности и долговечности, а также защиты от всевозможных аварий.

подземный-ввод-электропитания-в-дом -5-1подземный-ввод-электропитания-в-дом -5-1

При подземном вводе вы гарантированно обезопасите себя, от обрыва ввода, да и по пожарной безопасности подземный ввод в стальной трубе, более безопасен, чем ввод воздушный.

Подземный ввод электропитания в деревянный дом — технология устройства

Общая технология устройства подземного ввода электропитания в дом такова. От опоры линии электропередачи (не обязательно ближайшей к дому), копается траншея до дома, вернее, до запланированного места ввода кабеля в дом. Глубина траншеи зависит от подключаемой мощности (сечения кабеля). Для выделенных мощностей до 20 кВт глубина траншеи должна быть не менее 800 мм. Для выделенной мощностей 25-45 кВт глубина траншеи должна быть не менее  1000 мм (ПУЭ п.2.3.84).

Для спуска кабеля, на опору монтируется защитная стальная труба. Форма трубы в виде буквы «Г». Изогнутый конец трубы должен быть в траншее. Высота трубы на опоре должна быть не менее 1800 мм.

Способ укладки электрокабеля в траншее зависит от типа кабеля (об этом дальше).

В строение электрокабель вводится сквозь бетонный фундамент или через стену дома. Если ввод делается через стену, то на стене электрический кабель должен защищаться аналогично спуску с опоры. Высота защиты 1800 мм, а высота самого ввода не должна быть меньше 2750 мм.

Материал для подземного ввода электропитания в деревянный дом

Для устройства подземного ввода электропитания в деревянный дом подойдут следующие электрические кабели:

Бронированный алюминиевый и медный кабели прокладываются в траншее без защиты трубами. Осуществляется прокладка без натяжения, свободно, небольшими волнами, «змейкой», создавая запас 1-2% (СНиП 3.05.06-85, п.3.59).

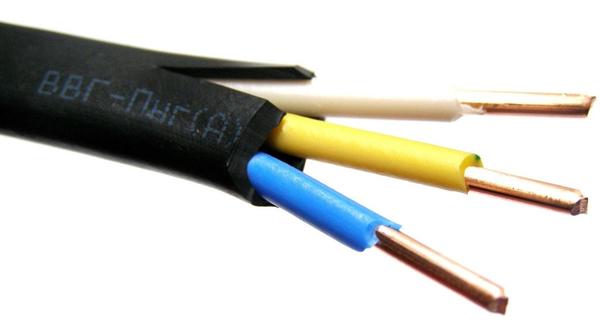

  • Кабели ВВГнг и АВВГ

Незащищенные электрические кабели прокладываются в траншее, только в защищенном виде, защита осуществляется специальными электротехническими пластиковыми  трубами или электротехнической гофрой.

Важно! Несмотря на практику использования незащищенных кабелей для ввода электропитания в дом, стоит отметить, что согласно ПУЭ 2.3.37 (изд.7), для прокладки в траншее используются только бронированные кабели.

Рытье траншеи

  • Траншея для подземного ввода электропитания в деревянный дом должна иметь глубину от 80 до 100 см, в зависимости от сечения кабеля.
  • Расстояние от стоящих деревьев должна быть 2000 мм, от кустарника – 750 м, от любых фундаментов – 650 мм.

подземный-ввод-электропитания-в-дом -2подземный-ввод-электропитания-в-дом -2 подземный-ввод-электропитания-в-дом -4

подземный-ввод-электропитания-в-дом -4

  • На дне траншеи не должно быть кореньев, строительного мусора.
  • На дне траншеи делается песчаная подушка.
  • Засыпается траншея только мягким, не мерзлым грунтом, после проверки кабеля.

Как ввести электрокабель из траншеи в деревянный дом

Ввести питающий электрокабель из траншеи в дом можно двумя способами:

  • Через фундамент;
  • Через фасадную стену дома.

При проходе через фундамент в нем делается отверстие, в которое закладывается труба из асбеста (СНиП 3.05.06-85, п.3.67). Асбестовая труба должна заходить в траншею на 600 мм, при этом должен быть соблюден наклон трубы в сторону траншеи.

подземный-ввод-электропитания-в-дом -1

подземный-ввод-электропитания-в-дом -1

Подъем кабеля из траншеи по стене

В случае отсутствия ленточного фундамента или установки дома на плитный фундамент (УШП), или свайный фундамент, то есть, при отсутствии в доме подвала, допускается ввод электропитания из траншеи по фасадной стене дома. В этом случае кабель защищается на высоту 1800 мм от уровня земли, а сам ввод в дом делается на высоте 2750 мм от уровня земли.

Правильно оборудованный ввод кабеля электропитания в дом хорошо видны на схеме. Обратите внимание на утепление кабеля и устройство бетонных заделок мест примыкания кабеля к дому.

Спуск по опоре

Подключение кабеля к линии электропередачи осуществляется по технологиям подключения к ВЛИ и ЛЭ с применением линейной арматуры для этих линий.

подземный-ввод-электропитания-в-дом -спускподземный-ввод-электропитания-в-дом -спускспуск кабеля по концевой опоре

Кабель жестко закрепляется на опоре, при этом защищается на высоте 1800-2000 мм от земли.

Важно! При спуске кабеля с опоры в траншею будет более правильным установить на опоре вводное устройство (ВУ) или вводное устройство с блоком учета электроэнергии. Это избавит вас от общения с проверяющими организациями и не вызовет нареканий со стороны приемной комиссии.

Важно! Еще одно. Не рекомендуется наглухо закреплять металлическую трубу спуска к вводному щиту на улице. Соединение нужно сделать через пластиковую гофру. Это защитит вводное устройство от сезонных движений грунта вместе с трубой.

169081-4397893-1da6472a56b11c4f7be982a18063ef4c-1169081-4397893-1da6472a56b11c4f7be982a18063ef4c-1

Подъем до щита в доме

Подъем питающего кабеля из траншеи до вводно-распределительного щита внутри дома, также должен быть защищен металлической трубой.

Защита кабеля в траншее

Есть два варианта защиты кабеля в траншее от повреждений при копании участка. Первый вариант после засыпки кабеля мягким грунтом нужно уложить слой из полнотелого кирпича. Второй вариант, поверх кабеля укладывается сигнальная лента, которая будет сигналом, что дальше копать нельзя проходит кабель.

подземный-ввод-электропитания-в-дом -3подземный-ввод-электропитания-в-дом -3

Выводы

  • Подземный ввод электропитания в деревянный дом более надежно, чем ввод воздушный;
  • Правильным вариантом будет выбор бронированного кабеля для подземного ввода;
  • Ввод кабеля в лом осуществляется через бетонный фундамент или по фасадной стене дома;
  • Спуск кабеля в траншею и подъем кабеля из траншеи защищается металлической трубой согнутой под 90°;

Важно! Защитная металлическая труба и броня кабеля обязательно должны быть заземлены.

Видео статьи: Укладка кабеля в траншее, лента защино-сигнальная

Нормативные ссылки

  • ПУЭ изд.7;
  • СНИП 3.05.06-85. «Электротехнические устройства».

©Ehto.ru

Статьи по теме

  • Записи не найдены

Похожие посты:

Воздушный ввод электропитания в деревянный дом

Вступление

Ввод электропитания в дом осуществляется после получения разрешения на абонентское подключение в энергетической организации вашего района, которой принадлежать районные электросети. Согласно правилам, разрешение выдается на запрашиваемую мощность согласно предоставленным вами, заявки, проекту электропроводки дома и правоустанавливающим документам. Если учесть, что проект требуют не все сетевые организации, а также, что проект составляется по вашему техническому заданию, вам неплохо было бы понимать, как в принципе должен быть устроен, воздушный ввод электропитания в деревянный дом.

Стоит обратить внимание, что данный тип работ, подключение электропитания к дому, должен выполнять квалифицированный электрик с действующим сертификатом для данных работ. Не нужно рисковать и нужно вызвать электрика на дом. Сейчас это не большая проблема и предложений электрик на дом в Москве и Московской области масса.

Что такое абонентское ответвление

Вы являетесь абонентом для сетевой организации. Ответвление к дому от воздушной линии электропередачи для вашего дома, называется абонентское ответвление от магистрали. Если ваш дом стоит в отдалении от основной населенного пункта, то вас будут подсоединять к линейному ответвлению магистрали.

ввод-электропитания-в-деревянный-дом-5-1ввод-электропитания-в-деревянный-дом-5-1

Согласно нормативам, воздушное ответвление от воздушной линии электропередачи не может быть длиннее 25 метров. В случае если расстояние от магистрали до дома более 25 метров, вам за свой счет и может быть своими силами, придется установить промежуточную опору. Лучше это сделать на своем участке.

Подсоединение к магистрали ВЛИ

Воздушные линии электропередачи делятся на воздушные линии выполненные изолированными проводами (ВЛИ) и воздушные линии выполненные не изолированными проводами (ВЛ). Предполагаем, что у вас магистраль выполнена современной технологией ВЛИ проводами СИП.

Согласно нормативам, ПУЭ (ПУЭ 7, п.2.4.3), абонентское ответвление от ВЛИ (ввод электропитания в деревянный дом) можно делать как с опоры, так и с пролета. Если вы планируете установить вводное-устройство на опоре, то предпочтительно сделать абонентский отвод с опоры. Если планируется установить вводное-устройство в доме, то нет разницы, делать ответвление от опоры или с пролета.

Напомню, что провода СИП (самонесущие изолированные провода) специально предназначены для воздушных линий электропередач и ими делается ввод электропитания в деревянный дом. СИП не требуют натяжения поддерживающих тросов и «держат» в пролетах сами себя.

Сечение проводов абонентского ответвления

Более, менее, стандартный деревянный дом «запитывается» 220 Вольтами и для абонентского ответвления используется провод СИП 2×16 мм2. Это достаточно стандартный проект, но могут быть варианты и 380 Вольт и больших мощностей. Все зависит от вас, ведь вы подаете заявку на выделение мощности.

Натяжение провода абонентского ответвления

Для крепления, соединения, натяжения провода СИП выпускается самая разнообразная линейная арматура.

  • Для подсоединения к магистрали используются прокалывающие зажимы: Зажим анкерный ЗАН 50-70/1500, PA 1500;
  • Для натяжения провода СИП используются самозатягивающие анкерные зажимы: Зажим анкерный ЗАБ 16-25, PA;
  • Для крепления анкерных зажимов к фасаду и опоре дома используются кронштейны для анкерных зажимов: КАМ-4000, CA 1500/2000, SO 253.

Различная маркировка соответствует разным производителям.

воздушное-абонентское-ответвление-к-дому-1воздушное-абонентское-ответвление-к-дому-1

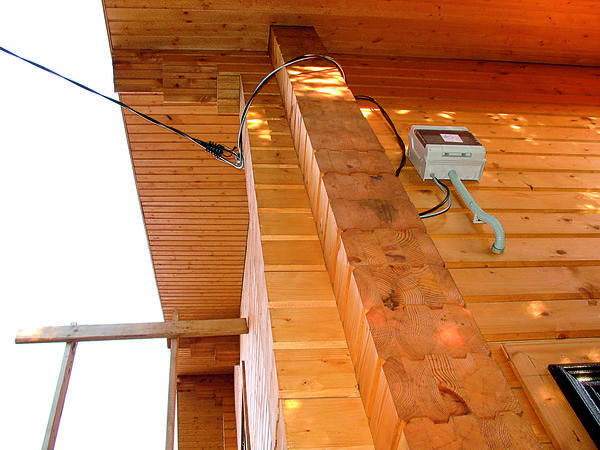

Как правильно делать воздушный ввод электропитания в деревянный дом

Есть два принципиально разных способа ввести питающий кабель в деревянный дом.

Способ 1

Вводится провод СИП ответвления. Без его разрыва, до вводного устройства или вводно-распределительного щита в доме.

ввод-электропитания-в-деревянный-дом-1-1ввод-электропитания-в-деревянный-дом-1-1

Способ 2

После зажима, провод СИП обрезается, а в дом вводится электрический кабель ВВГнг.

ввод-электропитания-в-деревянный-дом-3-1ввод-электропитания-в-деревянный-дом-3-1

Оба способа вполне нормативны и их выбор зависит только от удобства монтажа. Например, если вводной щит установлен далеко от ввода в дом, то лучше перейти с СИП на ВВГнг.

Как правильно обустроить проход кабеля через стену в дом

Напоминаю, дом деревянный, а значит пожароопасный. Проход кабеля делается по специальной технологии. Согласно СНИП 03.05.06-85, проходная гильза в деревянном доме должна быть стальной, а уплотнение в гильзе должно быть выполнено из материала, который не горит и «легко удаляется из гильзы».

ввод-электропитания-в-деревянный-дом-2-1ввод-электропитания-в-деревянный-дом-2-1

  • Кроме этого, соприкосновение гильзы и дерева не должно быть. Гильза должна быть обмазана алебастром или/и обвязана асбестовой нитью.
  • Можно и нужно пойти еще дальше и с обеих сторон гильзы установить фарфоровые втулки (смотрим рисунок). Это не обязательно, но полезно.
  • Е еще одно, проходное отверстие должно быть наклонено в сторону улицы или иметь загнутый носик со стороны улицы. Это защитит её от осадков.

©Ehto.ru

Статьи по теме

Похожие посты:

Ввод электричества в деревянный дом: правила подключения

Из нашей статьи вы узнаете о том, как сделать ввод электричества в деревянный дом своими руками. Необходимость в этом возникает не только при строительстве нового дома, но и при ремонте старого. Хотя, конечно, в последние годы дерево начало пользоваться огромной популярностью среди дачников – материал экологичен, намного теплее кирпича или шлакоблока, а самое главное – жить в деревянном домике приятнее. Проблема возникает только с пожарной безопасностью и электрической проводкой.

Древесина – это горючий материал, чтобы улучшить показатель безопасности, необходимо качественно ее обработать. А вот про электропроводку мы будем говорить далее. Никаких тонкостей, только основы монтажа систем электроснабжения, характерных для деревянных домов. Все тонкости можно узнать из специализированных сборников – ПУЭ (так сокращенно называются правила устройства электроустановок).

Ввод электроэнергии

Прежде чем рассматривать особенности монтажа ввода электричества в деревянный дом (своими руками это вполне возможно сделать), нужно ответить на один вопрос. А что такое ввод, собственно? Это наиболее ответственный участок электрической проводки. Это расстояние между распределительной коробкой частного дома и линией электропередач. Обратите внимание на то, что монтаж этого участка нужно доверять только специалистам, у которых имеются разрешения на проведение всех работ. Также стоит обратить внимание на то, что прокладка кабеля может осуществляться как по воздуху, так и под землей. Давайте рассмотрим каждый вариант отдельно. И самое главное — расскажем о правилах ввода электричества в деревянные дома.

Воздушная линия

Давайте рассмотрим преимущества и недостатки такого варианта монтажа ввода. Преимуществ не так уж и много, но они весомые – монтаж очень дешевый, а конструкция линии проста до безобразия. Минусов у конструкции намного больше. И самый главный – это низкая эстетичность. Кроме того, линия может быть повреждена деревьями, налипшим снегом. Также следует отметить, что между землей и точкой ввода должно быть расстояние (согласно ПУЭ) не меньше 2,75 м. Не всегда ситуация позволит сделать правильный ввод электричества в деревянный дом.

Ввод электричества в деревянный дом

Соединение с линией электропередач осуществляется при помощи кабеля СИП и специальной арматуры. Для крепежа необходимо, чтобы на доме и опоре были крюки, за которые можно зацепить эту арматуру.

Подземная линия электропередач

Сначала рассмотрим преимущества такого обустройства ввода в дом:

  1. Высокая степень эстетичности. Никакие «посторонние» предметы не видны, все скрыто от глаз.
  2. Эксплуатация происходит максимально безопасно и удобно. Провода и кабели не мешают делать ремонт или иные работы в здании. Сразу стоит отметить, что повредить кабель ввода очень сложно.
Ввод электричества в деревянный дом своими руками

Также можно упомянуть и про недостатки ввода электричества в деревянный дом под землей:

  1. Некоторые компоненты ввода могут стоить больших денег. Стоимость прокладки воздушной линии существенно ниже.
  2. Возникают сложности при прокладке кабеля под землей. Проблема в том, что заранее придется продумывать маршрут, по которому будете вести кабель. Затем нужно выкапывать траншею и в ней по всем требованиям ПУЭ прокладывать кабель.

Кроме того, нужно отметить, что при укладке кабеля в траншею необходимо осуществить еще несколько манипуляций. Например, на дне обязательно нужно обустроить песчаную подушку, а при необходимости всю линию уложить в стальную трубу.

Безопасность – это самое главное

Если следовать всем рекомендациям и требованиям ПУЭ, необходимо осуществлять прокладку кабеля максимально качественно. Ведь дело в том, что между распределительным щитом в доме и вводом кабеля промежуток является самым опасным, ответственным и сложным. И если что-то сделать неправильно, то это скажется на безопасности.

Причина этого – отсутствует защита участка электропроводки от скачков напряжения. Также нет защиты от короткого замыкания – никаких автоматических выключателей и УЗО не предусмотрено. Другими словами, любая нештатная ситуация может обернуться трагедией. Не в каждом поселке или микрорайоне имеется защита электрической сети, в некоторых случаях она срабатывает с большой задержкой. За время срабатывания может загореться дом.

Какие нужно соблюдать требования безопасности?

Ввод электричества в деревянный дом под землей

Устрашили вас тем, что может случиться при неправильном монтаже, а теперь давайте разберемся, как неприятностей избежать? Сложностей никаких нет, достаточно следовать простым рекомендациям:

  1. Кабель нужно использовать только с изоляцией, на которой имеется сокращение «нг». Это буквально означает, что изоляция не горючая или она затрудняет горение. Хороший пример – кабель ВВГнг. Перед выбором кабеля нужно осмотреть его, проверить сертификаты соответствия и буквенные обозначения.
  2. Для защиты участка ввода электроэнергии в деревянный дом нужно использовать толстостенные стальные трубы. Обратите внимание на то, что нужно прятать в трубу весь кабель. Конечно, к воздушной линии это требование не относится. Но участок, который проводится по стенам здания, нужно запрятать.
  3. На вводе в здание нужно установить автоматические выключатели – они позволят защитить участок проводки от короткого замыкания и перегрузок. Монтаж автомата осуществляется с наружной стороны здания в разрыв основного кабеля. Чтобы на автоматические выключатели не воздействовали осадки, нужно заключить их в корпус, который не пропускает влагу и пыль. Обязательно устанавливайте герметичные сальники на выходе и входе короба. Обратите внимание на то, что в случае нештатной ситуации сначала должен сработать автоматический выключатель, смонтированный в доме. А только после него уличный. Следовательно, у уличного ток срабатывания должен быть выше.
  4. Еще одна степень защиты – это монтаж устройства защиты на опоре электропередач. Именно в том месте, в котором осуществляется отвод кабеля к дому. Но такой вариант следует внимательно обдумать до того момента, как будет осуществляться монтаж вводного кабеля. Специалисты, которые будут устанавливать ввод, должны подготовить все материалы и осуществить установку необходимых узлов на опоре электропередач.

После окончания работ по монтажу ввода можно приступить к подключению внутренней проводки. Сразу стоит отметить, что ввод электричества в деревянный дом (на даче, например) должен производиться только тогда, когда внутренняя проводка изготовлена и испытана. Нельзя подключать ее, если имеются накоротко соединенные провода или иные повреждения.

Щиток на вводе

Все эти работы нужно провести заблаговременно. Начинать нужно от щитка на входе, в котором ставите автоматические выключатели, прибор учета, УЗО и т. д. Обратите внимание, что на каждого потребителя нужно ставить отдельный автомат. Например, для одной комнаты нужно два автоматических выключателя – для осветительных приборов и розеток.

Прежде чем приступать к монтажу проводки, необходимо нарисовать на бумаге схему и обозначить расположение всех основных компонентов. Желательно сделать схему в электронном виде и распечатать ее, чтобы впоследствии не гадать, какой автомат или УЗО за что отвечает.

Как сделать ввод электричества в деревянный дом

Когда начнете определять число УЗО, необходимых для полноценной защиты, поставьте в щиток резервные автоматы. Это позволит избежать переделок щита при изменении электропроводки или перестройке дома.

Сначала отвечаем на главные вопросы

Теперь вы знаете, как сделать ввод электричества в деревянный дом и установить распределительный щиток. Но нужно еще определиться с вариантом устройства электрической проводки:

  1. Открытая (наружная).
  2. Скрытая (внутренняя).
  3. Электропроводка в гибких коробах или кабель-каналах.

Далее мы рассмотрим преимущества и недостатки всех этих видов электропроводки.

Наружная электропроводка

Это самая простая конструкция, может использоваться в деревянных строениях, у нее есть такие преимущества:

  1. Монтаж до безобразия прост – сможет сделать даже человек, плохо разбирающийся в электротехнике.
  2. Стоимость материалов и проведения работ мизерная.

Зато есть и недостатки такой системы:

  1. Низкая степень эстетичности. Особенно для случаев, когда прокладывается сразу несколько проводов по одному маршруту. Недостаток можно устранить, если сделать проводку под «старину». Провода используются витые и закрепляются на керамических изоляторах. Как ни странно, но такой вариант обустройства электропроводки в настоящее время пользуется популярностью.
  2. Вопрос безопасности такой проводки остается открытым – если в доме есть дети, то стоит задуматься, нужно ли так прокладывать кабель. А если ребенок решит потянуть за провода, чтобы оторвать их от стены? Стоит обезопаситься и рассмотреть другой вариант монтажа.

Кабель-каналы и гибкие коробы

Правильный ввод электричества в деревянный дом

По сути, это что-то среднее между закрытой и открытой проводками. Можно выделить такие плюсы:

  1. Соблюдаются все необходимые меры предосторожности. Например, провода не касаются стен, идут на определенном расстоянии от них. Эти требования прописаны в ПУЭ.
  2. Вид после окончания монтажных работ весьма опрятный. А самое главное – имеется возможность внести изменения в конфигурацию электропроводки. Вы можете изменить траекторию, по которой происходит прокладка проводов, добавить новый кабель,

Но есть и недостаток у такого вида монтажа электропроводки – он идеально подходит для офисов и иных зданий, в которых часто меняются владельцы. Требования по установке выключателей и розеток у всех разные, поэтому владельцы офисных помещений приходят к такому компромиссу – проводка в кабель-каналах позволяет быстро перенести электроприборы в другие места. В частном доме такую проводку редко используют.

Монтаж скрытой проводки в деревянных домах

В статье рассказано о том, как осуществляется организация проводки внутри здания и ввода электричества в деревянный дом на даче. Фото примеров приведено по ходу статьи для наглядности. Медленно мы подошли к самому распространенному типу электропроводки – скрытому. Плюс у него всего один – провода скрыты от глаз, они надежно запрятаны внутри стен.

Правила ввода электричества в деревянный дом

Но есть и недостатки у такого варианта:

  1. Монтаж проводки сложен, так как все кабели необходимо прятать в трубу из стали. Конечно, допускается применение трубок из иных материалов, которые не подвергаются горению.
  2. Планировать схему проводки нужно при строительстве здания, чтобы соблюсти все нормы и требования.
  3. Внесение изменений в схему сопровождается массой сложнейших работ.

Также нужно отметить, что при прокладке скрытой проводки нельзя допускать соединений типа «скрутка». Обязательно приобретите самозажимные клеммники и используйте их при монтаже.

Итог

Ввод электричества в деревянный дом на даче

При выполнении работ по обустройству ввода электричества в деревянный дом необходимо помнить, что дерево – это легко воспламеняемый материал. Не следует отступать от рекомендаций, которые прописаны в требованиях ПУЭ. Отступая от этих требований, вы создаете опасность потери имущества. По статистике, основная причина возникновения пожаров – это замыкание электропроводки. Не стоит экономить на материалах, не упускайте даже мелких деталей при обустройстве электропроводки деревянном доме.

Как подключить к электричеству деревянный дом

Ответвление по воздуху

По современным требованиям такое ответвление должно быть выполнено изолированным алюминиевым проводом сечением не менее 16 кв. мм (большее сечение выбирается в зависимости от расчётной мощности). Лучше всего для этой цели подходят самонесущие изолированные провода СИП-2А или СИП-4.

Эти токопроводящие изделия помещают в изолирующую оболочку из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы СИП составляет более 25 лет.

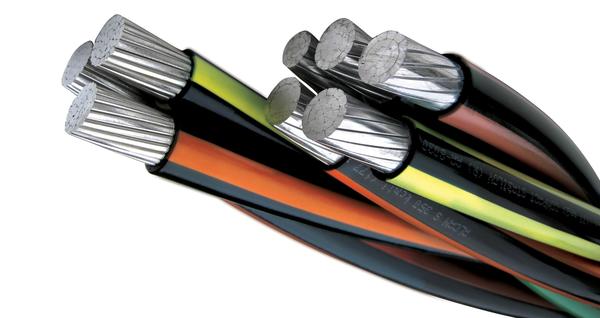

Кабель СИП. Фото с сайта mockwa.com

Их достоинства, по сравнению с другими решениями для воздушного ввода, хорошо известны электромонтажникам. Однако при размещении щита учета на опоре линии электропередач часто возникает проблема качественного присоединения алюминиевого провода к выводам модульных аппаратов.

К сожалению, многие модульные приборы, представленные на российском рынке, не состоянии обеспечить качественное и долговечное соединение выводов и многожильного провода СИП. Попытка непосредственного присоединения СИП к выводам выключателей обычно приводит к тому, что через некоторое время в месте контакта возникает перегрев и разрушается изоляция провода.

Соответственно, зажимы для присоединения алюминиевых проводников должны быть также изготовлены из алюминия или алюминиевого сплава, или же содержать устройства компенсации расширения, например, пружинные шайбы.

Вводить СИП непосредственно в деревянный дом нельзя, так как согласно действующим ПУЭ в жилых помещениях не допускается проводка кабелем с алюминиевыми жилами. Возможно, из-за того, что изоляция СИП не является самозатухающей и легко поддерживает горение. Поэтому следует перейти на проводку из меди.

ыаыа
Подводка электрокабеля к дому открытым способом. Фото: А. Маркин

Наиболее предпочтительный вариант – это кабель ВВГнг. Он предназначен для стационарной проводки, в том числе и на открытом воздухе. Индекс «нг» обозначает, что применена не распространяющая горение изоляция.

ыаыа
Кабель ВВГнг. Фото с сайта sibvolt.ru

Участок от наружной стены дома до распределительного щитка — самый опасный, поскольку не защищён никакой автоматикой, но проходит через сгораемые конструкции. Защита на трансформаторной подстанции не в счёт — она рассчитана на слишком большие токи и может не «почувствовать» даже короткого замыкания. Поэтому следует подумать о дополнительных мерах безопасности. Возможны варианты перечислены ниже.


Ввод в стальной толстостенной трубе

На всём протяжении от наружной поверхности стены дома до щитка кабель убирают в стальную трубу, толщина стенки которой, согласно СП 31-110-2003, должна быть для кабеля сечением 4 кв. мм — не менее 2,8 мм, а для кабелей 6–10 кв. мм — не менее 3,2 мм. Подобный способ годится там, где общая нагрузка ограничена автоматическим выключателем не более 25 А. При этом расстояние от ввода через наружную стену до щитка — не слишком велико (не более 3 м) и путь кабеля пролегает с минимальным количеством поворотов. Ведь протащить жёсткий провод большого сечения через изгибы трубы очень сложно.


Установка на вводе дополнительной защиты

На наружной стене дома в разрыв кабеля устанавливают двухполюсный (при однофазном вводе) или трехполюсный (при трехфазном вводе) автоматический выключатель (АВ) в специальном боксе в пыле- и влагозащищённом исполнении не ниже IP-55. Номинал автомата подбирают на одну ступень выше, чем вводной АВ в щитовой дома. Это нужно для того, чтобы в случае возникновения перегрузки первой сработала защита в щитовой, и не пришлось лезть по приставной лестнице под крышу.

Установка защиты на столб

Это — разновидность варианта №2, обычно её применяют во вновь подключаемых и реконструируемых дачных посёлках. На столб, от которого производится ответвление, выносят ограничивающие автоматы защиты и приборы учёта (счётчики).

111

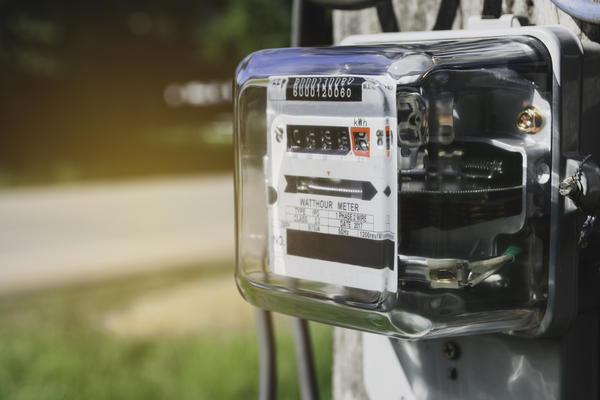

Электросчётчик на столбе перед домом

Такой способ подключения удобен в первую очередь энергоснабжающей организации (ЭСО), инспекторы которой могут контролировать расход электроэнергии, не заходя в дома.

Опять же установка ограничивающего автомата защиты позволяет умерить аппетиты абонентов и вынуждает расходовать электроэнергию в соответствии с выделенной мощностью. И хотя ПУЭ прямо предписывают располагать счётчики в помещениях (то есть, по сути, описанный вариант является нарушением) — такой способ подключения сейчас является повсеместной практикой.


Ответвление от ВЛ под землей

Для этого следует использовать, так называемый «бронированный» кабель, специально предназначенный для прокладки в земле. В нём между внутренней и наружной пластиковыми оболочками расположена металлическая оплётка — броня. Её задача — защитить кабель от грызунов, а также от возможных подвижек грунта.

Абсолютно неправильно поступают те, кто укладывает провода в трубу: их жёсткое расположение в ней может вызвать недопустимые напряжения. К тому же в трубах нередко скапливается конденсат, который зимой, превратившись в лёд, скорее всего вызовет повреждение изоляции. Таким способом кабель прокладывают только при пересечении проезжей части дорог, при проходе стены, фундамента и т.п. Труба в этих случаях позволит при необходимости заменить повреждённую линию без разрушения полотна дороги или фундамента.

Для укладки кабеля под землёй копают траншею на глубину не менее 0,7 м. Это примерно три штыка лопаты. А лучше — ещё глубже. Под постоянными дорожками из прочного материала (плитка, бетон и т. п.) глубину укладки кабеля допустимо уменьшить до 0,5 м. На дно траншеи слоем не менее 10 см насыпают песок. На песчаную подушку кабель укладывают свободно, «змейкой» и сверху засыпают слоем песка. После этого желательно выполнить механическую защиту — уложить кирпич или обломки шифера.

111
Прокладка кабеля в грунте. Фото с сайта ooorems.ru

Ввод в постройку производят через стальные втулки, проложенные в фундаменте. Устанавливают их с некоторым наклоном наружу, чтобы внутри не скапливалась вода. Повороты втулок, если они необходимы, делают плавными. Однако если есть сомнение в устойчивости постройки, то выполнять ввод через фундамент, тем более под ним, не стоит. Лучше вывести кабель рядом с фундаментом и выполнить ввод через стену. Участок над поверхностью земли до высоты в 2,5 м должен обязательно иметь дополнительную механическую защиту.

Текст: А. Маркин

Статьи и обсуждения об электричестве и проблемах электрификации


как подвести безопасно и надежно электросеть (85 фото + инструкция)

С каждым годом растут объемы загородного строительства. Появляются всё новые дачники и жители деревень. Люди меняют место жительства, переезжая из густонаселенных городских кварталов в собственные загородные дома. В большинстве случаев для этого строится новое жилье.

Одним из важных этапов строительства или ремонта загородного дома является его подключение к электрической сети. Эти работы следует проводить максимально качественно и в соответствии с действующими правилами устройства электроустановок.

Некачественный монтаж может привести к пожару и потере всего строения и человеческим жертвам. Этот обзор раскрывает информацию о том, как правильно ввести электричество в дом. Правила монтажа необходимо знать не только для самостоятельного проведения работ.


Если планируется воспользоваться услугами электриков, то и в этом случае необходимо до выполнения работ обсудить, как и с помощью каких материалов будет выполнен монтаж.

Затем необходимо самостоятельно проверить закупленные материалы и качество проведенного монтажа.

При кажущейся простоте работы по вводу электричества в частный дом нужно выполнять очень ответственно. Участок ввода не защищен от перепадов напряжения и коротких замыканий на линии.

Защита электросети в дачном поселке может отсутствовать, а индивидуальные органы защиты располагаются после этого участка на электрощите и поэтому не могут защитить его.

Краткое содержимое статьи:

Способы ввода

Существуют два варианта подключения к линии электропередач: подземный и воздушный способы. Они обладают своими достоинствами, недостатками и особенностями монтажа.

Давайте рассмотрим правильные схемы подземного и воздушного ввода электричества.

Подвод электроэнергии по воздуху

Такой способ является наиболее распространенным в индивидуальном строительстве. Он отличается малой трудоемкостью. При проведении этих работ требуется соблюдать следующий свод правил:

Подающий кабель должен крепиться к стене на высоте не 275 сантиметров от земли. Если её не хватает, то на стену ли крышу устанавливают специальную стойку из металлической трубы.


Верхняя часть трубы должна быть загнута вниз для того чтобы избежать попадания воды внутрь. Такую форму трубы называют гусак. К нему на керамические изоляторы крепятся провода, которые потом заводятся в металлическую трубу.

Подвод кабеля снаружи должен по возможности находиться как можно ближе к электрическому щиту дома. Это требуется, чтобы не проводить излишне длинную силовую линию между двумя этими точками.

На стене рядом с креплением кабеля размещается металлический распределительный щит, в нем устанавливаются автоматические выключатели. В нем может быть также размещена дополнительная защита от скачков напряжения и молнии. От внешнего щита проводится короткий силовой провод к внутреннему распределительному щиту.

Расстояние от столба до стены не должно превышать 10 метров. При необходимости устанавливают дополнительную опору на расстоянии не более 15 метров от линии электропередач.

Для подсоединения можно применять медные и алюминиевые провода. Алюминиевый провод должен быть сечением не менее 16 мм. Требуемое сечение медного провода зависит от его длины. При длине до 10 метров медный провод должен быть сечением 4 мм. При большей длине требуется провод с сечением 6 мм.


Алюминиевый провод нельзя прокладывать внутри сгораемых конструкций. Поэтому при вводе электричества в деревянный дом обязателен переход на медные проводники. Для этого пользуются специальными колодками с клеммами или болтовыми соединениями.

Для линии можно воспользоваться самонесущими изолированными проводами (сокращенное название СИП). Они крепятся с помощью специальной арматуры и изоляторов. Если кабель не является самонесущим, то его нужно подвешивать с помощью металлического троса.

От места соприкосновения кабеля со стеной и до его ввода в электрический щит внутри дома он должен быть уложен в металлическую трубу. Её диаметр должен быть в четыре раза больше диаметра кабеля. Труба не должна иметь острых краев.

При прокладке кабеля не допускается его изгибать под прямым углом. Необходимо делать сглаженные изгибы. Для надежности следует обмотать асбестовой нитью ту часть провода, которая будет находиться непосредственно в стене.

Этот способ подвода является наиболее простым и часто используемым. Его недостатком является возможность повреждения линии за счет механических воздействий.

Подземный ввод электричества

Этот способ более трудоемок. Такой подвод электроэнергии выполняется в соответствии со следующими правилами.


Начиная с высоты 2 метра от земли, кабель по столбу спускается в металлической трубе. Аналогичным образом он поднимается по стене дома.

Прокладка осуществляется на глубине 70 см при использовании защитных труб либо на глубине 100 см без них. При прокладке создают бетонные или кирпичные коробы. Для этого на дно траншеи засыпается песком. На нем выкладывают из кирпичей основание короба и боковые стенки. В эту траншею из кирпичей укладывается кабель в трубе и закрывается сверху лентой из кирпичей и засыпается землей.

Для этих целей следует использовать специальный бронированный кабель с медными жилами сечением 10 мм при потребляемой мощности до 15 кВт.

Кабель может быть проведен через ленточный фундамент. Ни в коем случае не допускается его прокладка под фундаментом во избежание разрушения.

Ввод электричества со столба своими руками официально делать нельзя. Эти работы вместе с установкой электрического счётчика должны выполнять работники с соответствующим допуском по электромонтажным работам.

Для повышения качества и снижения стоимости лучше всего самостоятельно приобрести сертифицированные материалы и провести подготовительные работы. С электриками следует договориться об этом на начальном этапе. Доверить им следует самые ответственные и важные этапы работ, которые он выполнять после проверки остальных элементов выполненных работ.


Фото процесса ввода электричества в дом

Ввод электричества в деревянный дом, правила и видеоинструкция

Для подведения электропитания в деревянном доме хорошо подойдет провод типа СИП (самонесущий провод с изоляцией). На сегодняшний день такой тип кабеля приобретает все большую популярность на рынке. Изоляция СИП состоит из высококачественного полиэтилена и не разрушается под воздействием солнечных лучей. Благодаря чему провод имеет высокий срок службы. Существуют два основных способа подключения деревянного дома к электросети: в траншее и воздушный.


Правила прокладки питающего кабеля

Для прокладки питающего кабеля в траншее используют траншею Т-1 глубиной 900 мм, при прокладке кабеля в пластиковых трубах глубину траншеи можно уменьшить до 500 мм. Ввод кабеля в деревянный дом осуществляется через фундамент или над фундаментом, ввод кабеля под фундаментом запрещен! Для прокладки кабеля в траншее используют кабель марки ВВБШв.

Кабельные вводы в здания следует выполнять в трубах на глубине не менее 0,5 м и не более 2 м от поверхности земли. При этом в одну трубу следует затягивать один силовой кабель.

Прокладку труб следует выполнять с уклоном в сторону улицы. Трубы для ввода кабеля следует закладывать, как правило, непосредственно до помещения вводно-распределительного устройства. Концы труб, а также сами трубы при прокладке через стену должны иметь тщательную заделку для исключения возможности проникания в помещения влаги и газа.

По подвалу и техническому подполью здания при отсутствии возможности доступа посторонних лиц (кроме эксплуатирующего персонала) допускается прокладка транзитных силовых кабелей напряжением до 1000 В, питающих электроэнергией другие здания. Кабели должны размещаться в доступных местах открыто на кабельных конструкциях, на лотках, в каналах строительных конструкций или в неметаллических трубах. В подвалах кабели должны прокладываться в коридорах, выделенных для прокладки коммуникаций. При этом лотки с транзитными кабелями должны располагаться ниже лотков, на которых прокладываются провода или кабели внутридомовых сетей. Разрешается совместная прокладка транзитных кабелей и кабелей вводов в здание.

Прокладка транзитных электрических сетей, проложенных открыто, через кладовые и складские помещения не допускается.

Внутренние электрические сети, в том числе сети противопожарных устройств, цепей управления и сигнализации, должны, как правило, выполняться проводами и кабелями с алюминиевыми жилами*. Питающие линии разрешается выполнять алюминиевыми шинопроводами при технико-экономическом обосновании.


Воздушный ввод электричества в деревянный дом

По правилам ПУЭ сечение вводного кабеля должно быть не менее 16 мм2, расстояние от поверхности земли до ввода должно быть не меньше 2.75 м. Провод СИП покрыт изолирующей оболочкой из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы качественного провода СИП составляет более 25 лет.

Подключение к высоковольтной лини, а также ввод в дом выполняют с помощью фарфоровой арматуры, сжимы препятствуют проникновению влаги под изоляцию кабеля, обеспечивают качественный контакт. Анкерные (клиновые) зажимы рассчитаны на определенную нагрузку. При ее превышении в результате нештатных ситуаций (падение деревьев, срыв больших масс снега с крыши и Т.П.) они разрушаются. При этом сам кабель остается неповрежденным, энергоснабжение не нарушается, исключается возможность электротравм при случайном касании оборванного провода.

Ввод электропитания в деревянный дом

Т.к согласно ПУЭ запрещается прокладка алюминиевого кабеля по сгораемым конструкциям, вводить кабель СИП (с алюминиевыми жилами) в дом непосредственно нельзя, поэтому требуется перейти через распределительное устройство на кабель ВВГнг, КВВГнг. В качестве дополнительной защиты уже в помещении кабель ВВГнг помещают в пластиковую гофрированную трубу, имеющую сертификат пожарной безопасности по НПБ 246-97. В том месте, где кабель пройдет через стены и перекрытия устанавливают металлические втулки, изготовленные из толстостенной стальной трубы. Толщина стенки трубы регламентирована СП 31-110-2003. Согласно этому документу она должна быть для кабеля сечением 4 кв. мм не менее 2,8 мм, для кабелей 6-10 кв. мм – 3,2 мм.


Место под технологическое отверстие подбирается с учетом того, чтобы влага или наледь не образовывалась непосредственно в районе входа кабеля. Поэтому, если крюк вкручен в горизонтальную поверхность, то отверстие проделывается выше крюка. Если это, по каким-либо причинам не удается сделать, тогда делается петля, которая опускается ниже отверстия на 20-25см и закрепляется к стене (рис. 2). Также можно проделать отверстие в перекрытии чердачного помещения, но никак не в кровле, водоотводящих приспособлениях, оконном или дверном проеме. После того, как отверстие готово в него вставляется металлическая труба (гильза) диаметром на три-четыре типоразмера больше гофрированной трубы. Осталось оборудовать место подключения вводного кабеля к вводно-распределительному устройству. Если деревянный дом принадлежит одному хозяину, то устанавливается стандартный индивидуальный щит учёта, если нескольким – то монтируется главный распределительный щит с аппаратами защиты (автоматические выключатели).


Защита вводного кабеля в деревянный дом

Существуют несколько основных способов защиты кабеля:

1) ввод кабеля в толстостенной стальной трубе;
2) установка на вводе дополнительной защиты;
3) установка защиты на столб воздушной линии, от которого производится ответвление.

При использовании первого способа весь кабель ВВГнг от арматуры и места присоединения СИП до распределительного щита прокладывают в толстостенной трубе, Такой способ годится там, где расстояние от ввода через наружную стену до щитка не слишком велико, не более трех метров, и путь кабеля пролегает с минимальным количеством поворотов, т.к. протащить жесткий провод большого сечения через изгибы трубы очень трудно.

Второй способ:

На наружной стене дома, в разрыв кабеля, устанавливается двухполюсный автомат защиты (АЗ) в специальном боксе в пыле-влагозащищенном исполнении не ниже IP-55. Номинал автомата на наружной стене дома подбирается на одну ступень больше, чем вводной АЗ в щитовой дома. Это нужно для того, чтобы, в случае возникновения перегрузки, первым сработала защита в щитовой и не пришлось лезть по приставной лестнице под крышу. Другой вариант – подобрать АЗ по скорости срабатывания. Допустим, в щиток ставим вводной АЗ с характеристикой «В», а во вводной бокс того же номинала – «С». Естественно, номинал автомата подбирается и по сечению кабеля, который он должен защищать. Например, возможно следующие сочетание. Кабель – 6 кв. мм. (медь). АЗ (автомат защиты) на наружной стене дома устанавливается 40А. АЗ (автомат защиты) в щитовой дома устанавливается 32А. При таком сочетании в доме можно подключить одновременно электроприборы суммарной мощностью в 7 кВт.

Такой способ удобен тем, что позволяет установить щиток на большем расстоянии от ввода, протянуть вводной кабель по наиболее логичному пути, избавиться от громоздкой стальной трубы. Однако следует не забывать, что все равно проходы через стены и перекрытия следует выполнять в стальной оболочке.

Обычно применяется во вновь подключаемых и реконструируемых дачных поселках. На столб выносятся ограничивающие автоматы защиты и приборы учета (счетчики).

Такой способ защиты и подключения ввода в деревянный дом требуют, в первую очередь, энергоснабжающей организации (ЭСО), которые могут контролировать расход электроэнергии, не заходя в дома.

В этом случае обеспечивается защита всего участка ответвления: от магистрали до щитовой дома. При таком способе при срабатывании автомата защиты придется вызывать местного электрика или представителя ЭСО, т.к. самостоятельно залезть на столб и открыть ящик, в котором эта защита будет установлена, Вы, скорее всего, не сможете. Вызов этот бесплатным не бывает, а размер стоимости услуги зависит от аппетитов исполнителя.


Видеоинструкция по вводу электричества в деревянный дом своими руками

Читаем дальше — узнаём больше!


Оценка: 2.6 из 5
Голосов: 152

Монтаж электропроводки в деревянном доме — дизайн и безопасность? | | Своими руками

Устройство электрической сети в доме из горючего материала сопряжено с определенными трудностями. В основном они касаются выбора кабелей и способа их прокладки. Как обеспечить безопасность и при этом не внести диссонанс в интерьер?

Жители городских квартир привыкли к тому, что электрические кабели скрыты от глаз и надежно защищены бетонными конструкциями — это практически не грозит повреждением, а короткое замыкание по вине перегрузки и нарушенной изоляции не приведет к возгоранию.

При строительстве загородного деревянного дома хозяева тоже стремятся прятать проводку, но возникают большие проблемы. Прежде чем обсуждать их с установщиками, необходимо изучить нормативные документы.

Несмотря на желание спрятать проводку (1), проще и безопаснее проложить ее открытым, используя изделия для потолочного монтажа (2-4)

ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА — ТОЧКИ ЭЛЕМЕНТОВ

На строительных площадках и форумах электромонтажных компаний есть многочисленные ссылки на стандарты (ПУЭ, ППБ и ПТЭЭП) без ссылок на конкретные страницы и параграфы этих документов.Исправим эту ситуацию.

В ПУЭ («Правила устройства электроустановок ») 7 редакция электропроводки в деревянных домах косвенно касается п. 7.1.38: «Электрические сети, проложенные за незащищенными подвесными потолками и в перегородках, считаются скрытая электропроводка. и их следует проводить: за потолками и в пустотах перегородок из горючих материалов — в металлических трубах, обладающих способностью локализации (т.е., способность выдерживать короткое замыкание жил кабеля без перегорания. — Ред.), так и в закрытых коробках »(очевидно, тоже металлических. — Ред.). Стоит отметить, что ПУЭ-7 являются не в комплекте и не учтены многие нюансы разводки.

Более подробное руководство по прокладке проводов и кабелей можно найти в ПУЭ 6 издания, в котором в основном руководствуются практикой. Сокращенный вариант таблицы из раздела 2.1 («Электропроводка») настоящего стандарта, дополненный сведениями из некоторых параграфов этой же главы, мы приводим в статье.Также следует упомянуть, что п. 2.1.23 предписывает, что доступ к точкам подключения и разветвителям должен быть сохранен, то есть распределительные коробки должны монтироваться открыто.

Кроме того, действует ГОСТ Р53315-2009 «Продукция кабельная. Требования пожарной безопасности», в разделе 6 которого содержится требование к применению в жилых помещениях кабеля с маркировкой BBGng-LS (в негорючей изоляции, с пониженным дымовыделением).

При любом способе прокладки кабелей цепи должны быть оборудованы автоматами и УЗО, тщательно рассчитывая номиналы этих устройств

ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ — ПРОВОДКА КАБЕЛЕЙ

Сегодня в срубах и срубах кабели прокладывают тремя основными способами — в скрытых металлических трубах, на открытых изоляторах и в воздушных кабельных каналах.Они отличаются внешним видом проводки, а также стоимостью материалов и работ.

Скрытая проводка в стальных и медных толстостенных трубах выполняется, как правило, на этапе сборки сруба. Этот метод значительно увеличивает объем столярных работ, выполняемых поэтапно совместными усилиями строителей и электромонтажной компании. Задача усложняется необходимостью учитывать усадку стен и возможность коррозии труб при контакте с влажной древесиной.Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими чашками, которые как минимум вдвое дороже обычных и часто поставляются только по запросу.

Открытая проводка на изоляторах прекрасно сочетается с рублеными стенами (особенно при отделке в классическом стиле и кантри). Скрученные провода (бывает нескольких цветов) и керамические изолирующие стаканы совсем недешевы, но затраты на них компенсируются простотой монтажа.

Провода на изоляторах и выключателях под старину прекрасно сочетаются с деревянными стенами (9).Гофрированная труба (10), в отличие от витого металлического шланга (12), может обладать способностью локализации и применяться в деревянном доме. Его соединение и фиксация должны осуществляться с помощью резьбовых соединений (11) и хомутов (13)

.

Если обойтись без стилизованных розеток и выключателей, цена которых начинается от 1100 рублей, и использовать обычные накладные изделия, то стоимость электромонтажа будет в 2-3 раза ниже, чем со скрытой разводкой. При необходимости открытая сеть легко может быть дополнена новыми линиями.

Недостаток проводки на изоляторах заключается в том, что она плохо защищена от механических повреждений, поэтому ее следует устанавливать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и обустраивать все цепи в доме. с устройствами защитного отключения (УЗО) с током утечки не более 30 мА.

Открытая прокладка в кабельных каналах. Это самый простой и доступный вариант. Коробки из ПВХ обеспечивают быстрое затухание кабеля при коротком замыкании и защищают его от внешних воздействий.Сегодня многие производители выпускают серию электромонтажных изделий, кабельных каналов и специальной фурнитуры, позволяющей эстетично и безопасно провести открытую электропроводку в доме из бревна или бруса.

Что касается зданий из СИП-панелей и других «каркасов» (которые часто также относят к деревянным домам), то безопаснее всего проводить электромонтаж в толщине трехслойного внутреннего покрытия стен из гипсокартона. При этом в среднем слое делают кабельную мелочь, при этом последняя отделяется от горючей конструкции негорючим материалом толщиной 10 мм — в полном соответствии с ПУЭ-б.В местах расположения розеток и выключателей необходимо провести пробу увеличенной глубины и закрыть горючий утеплитель, например, толстым слоем гипсовой штукатурки.

Избегайте близости и контакта проводов, даже защищенных, с горючими парами и гидроизоляционными материалами

БЕЗ ПРОВОДА

Существенно упростить разводку в деревянном доме и сделать разводку более надежной при тушении пожара помогут беспроводные переключатели и регуляторы. Среди них — одноканальные и многоканальные радио- и ИК-датчики, питающиеся от батареек (замена батарей требуется каждые 5-10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «устройства», для которых установлены специальные программы для управления домашней электрикой.Такие решения можно использовать для управления конкретными устройствами или их группами (например, жалюзи или освещение) или войти в систему «умный дом», которая контролирует всех электриков в помещениях и на территории приусадебного участка.

ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЯЧИХ МАТЕРИАЛОВ В УСЛОВИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)

Тип провода или кабеля

Тип проводки и способ установки

Открыть

электропроводка

Незащищенные провода; Защищенные провода * и кабели в оболочке из горючих материалов

На роликах, изоляторах ** или с футеровкой из негорючих материалов ***

Провода и кабели защищенные в оболочке из негорючих и твердых горючих материалов

Непосредственно над поверхностью

Незащищенные и защищенные провода и кабели в оболочке из горючих, твердых горючих материалов

В трубах и ящиках из негорючих материалов

Скрытый

электропроводка

Незащищенные провода; Защищенные провода и кабели в оболочке из горючих материалов

С облицовкой из негорючих материалов и последующей штукатуркой или защитой со всех сторон сплошным слоем из других негорючих материалов

Провода и кабели защищенные в оболочке из твердых горючих материалов

С футеровкой из огнестойких материалов

То же из негорючего

Непосредственно над поверхностью

Незащищенные провода и кабели в оболочке из горючих, негорючих и негорючих материалов

В трубах и воздуховодах из трудновоспламеняющихся материалов — с футеровкой из негорючих материалов и последующей штукатуркой; в трубах и ящиках из негорючих материалов — непосредственно


Читайте также: Как правильно сделать электропроводку в деревянном доме своими руками


КУЛЬТУРА ЭЛЕКТРОУСТАНОВКИ

Крайне важно, чтобы проводку в доме монтировали не инженеры-строители, а профессиональные электрики, знакомые с требованиями норм.Они контролируют качество комплектующих, рассчитывают номинал защитных устройств, собирают экран, надежно изолируют соединения и выполняют монтаж электроустановок в соответствии с проектом.

Элегантный, но дорогой ретровинк (1А) используется нечасто. Увы, вместо этого электрики прокладывают кабели скрытые в ПВХ-гильзах (15,17) или даже без защиты в пустотах конструкций (16, 18)

ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ — ВИДЕО

© Автор: Владимир Григорьев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Цветочный контейнер своими руками из дерева — чертеж Как сделать деревянную емкость для …
  • Растворы для обработки и опрыскивания рассады вручную Как приготовить растворы для рассады …
  • Как заработать на вредителях сада и огорода своими руками — народные Средства Настои и отвары от вредителей…
  • Укладка доски пола — таблица расчета Как рассчитать толщину досок и …
  • Как помочь деревьям после: урагана, града, ливня и жары: таблица памятка ЭЛЕМЕНТ В САДЕ: ИСКЛЮЧЕНИЕ ПОСЛЕДСТВИЙ …
  • Современные источники света вместо лампочек Чем осветить дом вместо лампочек …
  • Лесные угодья — заготовки и смеси своими руками Как подготовить листовую землю + …

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

    Как принести удачу вашему новому дому

    What can you do to bring good luck to your new home? «Дом построен из стен и балок, дом построен с любовью и мечтами». Уильям Артур Уорд

    «Удачи в новой жизни!»

    «Удачный переезд!»

    «Удачи в вашем новом доме!»

    Вы, наверное, слышали больше «пожеланий удачи», чем хотите рассчитывать, за последние пару недель перед переездом, не так ли? С тех пор как ваши друзья, коллеги и соседи узнали о вашем предстоящем переезде, они желали вам удачи, , в этом нет никаких сомнений.

    Итак, вы счастливы слышать их, твердо убеждены в том, что искренние пожелания действительно могут принести вам удачу? Или вы немного боитесь, что слишком много добрых пожеланий может быть плохим предзнаменованием? Или вы просто закатываете глаза, потому что не верите в удачу?

    Даже если вы из тех людей, которые предпочитают наживать себе удачу, вы все равно можете подумать о некоторых ритуалах удачи при переезде в новый дом. В конце концов, кто откажется от дополнительного благословения или возможности рассеять негативную энергию? Поэтому неудивительно, что существует так много традиций и суеверий о переезде в новый дом.Некоторые из них могут даже работать на вас — мало ли!

    Просто присмотритесь к перечисленным ниже распространенным движущимся суевериям и испытайте удачу.

    Распространенные движущиеся суеверия

    Вот самые важные предпосылки благоприятного движения (по крайней мере, так утверждают старые женские сказки):

    1) Выбор благоприятной даты движения

    Предпочитаете ли вы свериться с индуистским календарем, китайским альманахом, фазой луны или знаком зодиака, ваша самая первая задача при планировании переезда в другое место — убедиться, что вы переезжаете в удачный день.Слишком много вещей может пойти не так при переезде в любом случае — не нужно рисковать всем своим переездом в случайную дату переезда, верно?

    СМОТРИ ТАКЖЕ: важные моменты, которые следует учитывать при выборе даты переезда

    Имейте в виду, что определенный день недели, когда происходит переезд, также влияет на вашу удачу в перемещении. Например, переезд в новый дом в пятницу — исключительно плохая идея в соответствии с распространенными суевериями в западной культуре: вы никогда не сможете полностью обосноваться на новом месте, если переедете в этот печально известный неудачный день.С другой стороны, четверг считается самым удачным днем ​​недели для переезда в новый дом.

    Moving house superstitions demand that you find a lucky day to move. Сможете ли вы выделить в календаре самую благоприятную дату для переезда?

    Дождь в день заселения также считается плохим предзнаменованием, поэтому при планировании переезда вы можете ознакомиться с долгосрочным прогнозом погоды (помимо суеверий, дождь и другие неблагоприятные погодные условия могут действительно разрушить ваши планы переезда. Узнайте больше по теме здесь).

    И, конечно же, вам следует приложить все усилия, чтобы переехать в свой новый дом, когда луна растет — хотя корни этого древнего суеверия трудно проследить, оно широко распространено во всем мире.

    2) Запоминание чисел

    Общеизвестно, что если вы переезжаете в дом НОМЕР 13 или в квартиру, расположенную на 13 -м этаже , вы будете испытывать удачу. Однако вы можете не знать, что количество ступенек, ведущих к вашему новому дому, также влияет на ваше состояние.

    Количество ступенек на вашей лестнице не должно быть кратным трем. Согласно традиции, ступени в здании считаются оро (золото), плата (серебро) и мата (невезение или даже смерть).Последний шаг не должен падать на мата по очевидным причинам.

    Также имейте в виду, что любое число, которое при написании заканчивается вверху, а не внизу (например, ноль и восемь), как полагают, приносит удачу и процветание. Таким образом, вам будет разумно использовать такие номера при переезде — переезжайте на 8 день месяца, планируйте переезд на 10 часов утра, убедитесь, что ваш новый дом находится на номере 16. (20, 38 и т. Д.) И т. Д.

    3) Переступить порог своего нового дома

    Когда вы приедете в свой новый дом, убедитесь, что вы входите через главную дверь.В первый раз, когда вам нужно выйти, убедитесь, что вы выходите через ту же дверь. Вы никогда не сможете полностью успокоиться, если не выполните этот простой ритуал. По крайней мере, так говорят.

    Также не забудьте взять с собой некоторые символические предметы, когда впервые войдете в свой новый дом. Считается, что хлеб, соль, мед, вино, рис, свечи и другие подобные символы изобилия, процветания, счастья, гостеприимства и удачи доставят удовольствие домашним духам и принесут благословение в ваш новый дом.

    Полезно помнить: Какие бы движущиеся суеверия ни работали на вас, поиск надежных исполнителей для вашего переезда может быть вашим лучшим выбором для обеспечения благоприятного переезда.

    .

    Fallout 76: ежедневные, повторяющиеся и выпадающие квесты Руководство

    ежедневных квестов — это тип квестов Fallout 76, которые можно выполнять только один раз в день, но все же можно повторять. Повторяющиеся квесты — это те, которые вы можете повторять так часто, как хотите, чтобы получить эпическую добычу. Квесты с выпадением — это разновидность побочных квестов, которые запускаются, когда вы берете определенный предмет, связанный с квестом.

    Fallout 76: ежедневные, повторяемые и выпадающие квесты

    Это руководство расскажет вам, где вы можете найти, с чего начать и что вы получите от ежедневных, повторяемых и выпадающих квестов в Fallout 76.Ниже приведены все квесты в Лес .

    1. Экологический баланс

    Как разблокировать : Найдите и прослушайте голографическую запись в трейлере на северной стороне водоочистки Tygart.

    • Антисептик
    • Случайные боеприпасы
    • Предмет случайной помощи
    • Случайный план, модификация брони или оружие
    • шанс получить случайное легендарное оружие или доспех

    Подойдя к трейлеру, исследуйте интерьер, пока не найдете голографическую ленту.После прослушивания войдите в терминал, войдите в сообщения и выберите «Ночное свидание». Отправляйтесь в маслобойню Cow Spots и найдите труп Эми Керри у маркера цели.

    Обыщите его и прочтите записку. Вернитесь к очистке воды Tygart и воспользуйтесь терминалом. Затем выберите «Программа экологического мониторинга». Выберите «Установить связь с портативным устройством». Соберите данные о местной воде, воздухе и почве для загрузки на этот терминал.

    Ленты с данными будут менять местоположение каждый раз, когда вы повторяете это задание, но их никогда не будет трудно достать.Загрузка данных в терминал каждый раз завершает квест.

    2. Сердце врага

    Как разблокировать : получите записку «Приказы миссии 099-01» изнутри стола под терминалом старшего рыцаря Уилсона на четвертом этаже форта Defiance, чтобы начать этот квест и выполнить «Блюз вербовки», чтобы получить доступ на четвертый этаж.

    • Случайное оружие
    • Случайные боеприпасы
    • Предмет случайной помощи
    • Случайный план, броня, модификация или оружие
    • Вероятность получения лазера Гатлинга
    • шанс получить случайное легендарное оружие или доспех

    Отправляйтесь в Технологический университет Убежища к востоку от леса и войдите в здание.Найдите автоматизированный исследовательский терминал и получите к нему доступ. Выполните автоматический тест.

    Запрос на увеличение мощности теста предоставит игроку новый маркер. Идите на север и спрыгните с этажа в комнату с генератором. Взломайте терминал питания и перенаправьте питание в Автоматизированную исследовательскую лабораторию.

    Вернитесь к терминалу автоматизированных исследований и выполните автоматизированный тест. Отправляйтесь в Клюквенное болото, чтобы найти ДНК Scorchbeast.

    Извлечь ДНК трупа зверобоя.Обратите внимание, что зверь не должен быть убит вами. Также можно собрать свежий труп. Вернитесь в университет и войдите в терминал, чтобы загрузить данные ДНК, а затем выполните автоматический тест.

    3. Отвар странного типа

    Как разблокировать : Подойдите к Гигантскому Чайнику и поговорите с Свитуотером, который находится где-то поблизости, чтобы начать этот квест.

    • Рецепт особого коктейля
    • Мед
    • Случайные боеприпасы
    • Предмет случайной помощи
    • Случайный план, броня, модификация или оружие
    • шанс получить случайное легендарное оружие или доспех

    Завершить этот квест очень просто.Все, что вам нужно сделать, это собрать мед в ульях в окрестностях. Это означает, что вам также придется отбиваться и бороться с атакующими вас пчелами-убийцами.

    Как только это будет сделано и у игрока будет 10 меда в руке, возвращайтесь в Свитуотер и доставьте мед, чтобы завершить квест.

    4. Звонок колокола (повторяемый)

    Как разблокировать : нет

    Само задание — это сбор добычи в районе Чарльстонской церкви, которую выкапывают для уборки мусора. Крысы-кроты также роятся в этой местности, привлеченные раскопками

    Задания в области Токсической долины упомянуты ниже:

    5.Охота на крупную дичь

    Как разблокировать : квест будет запущен предложением поговорить с охотником в подвале дома Черного медведя. После разговора с ним начнется квест.

    • Умение охотника
    • Случайные боеприпасы
    • Предмет случайной помощи
    • Случайный план / броня / модификация / оружие
    • Шанс получить легендарное оружие или доспех

    Игроку будут предоставлены три отмеченных места для охоты. Каждое место может быть возвращено с циклами возрождения для целей.

    Два из них будут враждебными и более хищными по отношению к персонажу игрока. Это Жало Крыла и Сналигастера. Рагстаг будет более схематичным, и его будет труднее найти и охотиться.

    6. Похоронен с честью

    Как разблокировать : нет

    • Черный порошок
    • Случайные боеприпасы
    • Предмет случайной помощи
    • Случайный план / Доспехи / Оружие / Модель
    • шанс получить случайное легендарное оружие или доспех

    Поговорите с хранителем на локации форта Прикетта.Затем пройдите в форт, найдите останки солдата и вынесите их к отмеченной открытой могиле. Похороните останки с помощью лопаты рядом с могилой, чтобы завершить квест.

    7. Передай сам

    Как разблокировать : нет

    • Ядерный материал
    • Случайные боеприпасы
    • Предмет случайной помощи
    • Случайный план / Оружие / Доспехи / Модель
    • шанс получить случайное легендарное оружие или доспех

    Запаситесь RadAway перед тем, как отправиться в облученное озеро и вокруг него, чтобы найти и избавиться от трех токсичных бочек.

    С тремя AGL, вы можете сделать это на месте. В противном случае вам нужно отнести их к Hemlock Holes и сбросить их там в мусорные контейнеры. После этого квест завершается.

    8. Целевая насыщенная среда

    Как разблокировать : Чтобы начать этот квест, вам нужно посетить стрелковый клуб Кларксбурга. Поговорив с сопровождающим, вы добавите квест в ваш инвентарь.

    • Случайные боеприпасы
    • Случайное оружие
    • Предмет случайной помощи
    • Случайный план / Доспехи / Оружие / Модель
    • шанс получить легендарное оружие и доспехи

    Квест требует, чтобы игрок отправился в аквапарк Wavy Williard’s и нашел коробку с мишенями для стрельбы.Ящик можно найти, войдя в отверстие в пустом бассейне Кобры.

    Возвращение ящика на стрельбище и установка мишеней завершат квест.

    9. Азарт гриля

    Как разблокировать : нет

    • Кулинарный рецепт
    • Случайные боеприпасы
    • Предмет случайной помощи
    • Случайный план / Доспехи / Оружие / Модель
    • шанс получить случайное легендарное оружие или доспех

    Задача состоит в том, чтобы просто принести ингредиенты, чтобы робот-повар приготовил незабываемое постапокалиптическое барбекю.Еду можно найти в мусоре или даже отдать из имеющегося инвентаря игрока. Если у них есть какие-то необходимые предметы.

    В разделе ниже мы подробно описали квесты, которые вы можете выполнить в Savage Divide .

    10. Кому-нибудь поговорить с

    Как разблокировать : квест можно получить, получив различную подсказку в Monogah.

    • Боеприпасы для шприца
    • Случайные боеприпасы
    • Предмет случайной помощи
    • Случайный план / Доспехи / Оружие / Модель
    • Шанс получить легендарное оружие или доспех

    Использование терминала в подвале помеченного дома представляет собой «Упражнение по сбору данных с помощью интерпретатора Vox».После того, как вы выберете его и возьмете шприц, начнется квест.

    После добавления переводчика к вашему Pip-Boy, вам будет дано три случайных животных для стрельбы из шприца.

    Сделав это и проанализировав свои шаблоны, игрок затем вернет шприц в контейнер, из которого он его нашел, а также повторно загрузит интерпретатор в терминал. На этом квест завершен.

    11. Кошелек или жизнь

    Как разблокировать : нет

    Награды за это задание полностью соответствуют их праздничному характеру.Тыквенные гранаты, рецепт тыквенной гранаты и радиоактивные тыквенные семечки. Чтобы начать этот квест, поговорите с Джеком в Тыквенном домике, локация

    .

    Следуйте по указателю, указанному в задании, к тайнику с тыквами на детской сенокосе. Соберите тыквы и отнесите их Джеку, опасаясь зверюшек, которые прячутся поблизости. Возвращение тыкв завершает квест.

    The Ash Heap квесты подробно описаны в этом разделе руководства.

    12.Earth Mover (повторяемый)

    Как разблокировать : Чтобы начать этот квест, игрок должен потребовать мастерскую Mount Blair.

    • Случайная руда
    • Случайные боеприпасы
    • Предмет случайной помощи
    • Случайный план / Доспехи / Оружие / Модель
    • Шанс получить легендарное оружие или доспех

    Квест требует, чтобы игрок перезапустил ковшовый экскаватор Rockhound Wheel. Узнав, как это сделать с терминала, игрок должен либо создать, либо найти четыре ядра зажигания, чтобы затем вставить по одному в каждый реактор.

    После того, как Rockhound с шумом оживает, игрок должен защитить экскаватор от атак врагов. Специально собираюсь для каждого реактора. Удержание существ и врагов подальше позволит максимально увеличить производство металла игроком.

    13. Бюро находок (Выпадение)

    Как разблокировать : квест начинается с добычи ключа с трупа крота-шахтера.

    • Случайный мусор
    • Случайные боеприпасы
    • Предмет случайной помощи

    Шахтеры-кроты, как следует из названия, чаще всего встречаются в шахтах на локации Пепельная кучка.Из трупов некоторых шахтеров иногда падает ключ, который открывает любой шкафчик с одним запасом среди многих в Аппалачах.

    Квест завершается каждый раз, когда вы открываете шкафчик, и начинается снова, когда вы находите ключ от трупа шахтера.

    14. Удачный удар

    Как разблокировать : Чтобы начать этот квест, купите карту у машины U-Mine-It.

    • Участок рудника
    • Случайные боеприпасы
    • Предмет случайной помощи

    Эти квесты — просто поиски сокровищ.Каждая покупка карты дает вам отмеченное место, куда вы можете отправиться и добыть там руду. Единственное, что составляет основу этих миссий, — это долгая прогулка и случайное сопротивление.

    15. Ошибочная идентификация

    Как разблокировать : этот квест автоматически дается игроку, как только он входит в парк Камден.

    • Мистер Нечеткий токен
    • Случайные боеприпасы
    • Предмет случайной помощи
    • Случайный план / Доспехи / Оружие / Модель
    • Шанс получить легендарное оружие или доспех

    Этот квест состоит из трех ежедневных квестов, которые в основном являются внутриигровыми заданиями, которые может выполнять игрок.Потому что не хочет работать во время видеоигры. Он срабатывает всякий раз, когда игрок надевает форму и отсчитывает рабочее время.

    Ежедневный квест конкурса еды начинается после разговора с Зои, которая затем начинает раскатывать плесневые хот-доги, чтобы игроки могли их съесть в течение шестидесяти секунд за несколько нечетких жетонов.

    Квест по подбрасыванию шлака начинается с сбора шлака со стойки. И использует механику броска гранаты, хотя теперь вы используете ее для калибровки игры.Затем начинается игра на удачу, когда нужно поднимать ведро.

    Это побуждает игрока искать области, выделенные картой, в поисках угля, который нужно залить в ведро, прежде чем истечет время. Завершение этих мини-игр сопровождается выкупом выигранных жетонов в терминале рядом с боссом.

    Вы можете выполнять следующие квесты, путешествуя по The Mire в Fallout 76.

    16. Неактивные взрывчатые вещества

    Как разблокировать : этот квест запускается после разговора с Бумером возле центра мотеля Southern Belle.

    • Алюминий
    • Клей
    • Чертежи взрывных мин
    • Случайные боеприпасы
    • Предмет случайной помощи
    • Шанс получить легендарное оружие или доспех

    После разговора с Бумером он назовет вам отмеченные места в Аппалачах, где вы сможете найти бомбы, разбросанные по окрестностям. Их поиск завершает квест

    .

    17. Время воспроизведения

    Как разблокировать : разговор с Хлоей в Беркли-Спрингс начинает этот квест.

    • Особо модифицированный огнемет под названием пиролизер
    • Radaway
    • Случайные боеприпасы
    • Предмет случайной помощи
    • Случайный план / Доспехи / Оружие / Модель
    • шанс получить легендарное оружие или броню

    Хлоя попросит вас собрать образцы научных проектов, посетить игровую площадку, найти игрушки или собрать цветы. Выполнение поставленной вам задачи завершает квест.

    18. Королева охоты

    Как разблокировать : Чтобы начать этот квест, найдите терминал в Hunter’s Shack и выберите опцию загрузки данных.

    • Криптид Перк
    • Случайные боеприпасы
    • Предмет случайной помощи
    • Случайный план / Доспехи / Оружие / Модель
    • шанс получить случайное легендарное оружие или доспех

    После выбора опции игроку будут предоставлены три случайных локации в верхней половине болота. Эти сайты необходимо исследовать, пока игрок не найдет и не достанет Cryptid.

    Затем с трупа берется образец ткани и доставляется обратно в Хижину охотника для завершения квеста.

    19. Отходы Нет

    Как разблокировать : квест запускается автоматически при первом посещении игроком мега-остановки Red Rocket.

    • Медь
    • Резина
    • Случайные боеприпасы
    • Предмет случайной помощи
    • Случайный план / Доспехи / Оружие / Модель
    • Вероятность получения случайного легендарного оружия или доспехов

    Используйте отмеченный терминал внутри остановки и выберите опцию «ПРЕДУПРЕЖДЕНИЯ». Затем игроку даются отмеченные места для уничтожения Защитников.После чего их добытые ядра должны быть возвращены в терминал для завершения квеста.

    Следующие квесты в FO76 происходят в Cranberry Bog .

    20. Коп и скваттер

    Как разблокировать : нет

    • Модификатор случайного оружия
    • Случайные боеприпасы
    • Предмет случайной помощи
    • Случайный план / Доспехи / Оружие / Модель
    • Вероятность легендарного оружия или доспехов

    Полиция Ватоги поручает игроку отправиться в отмеченные места и при необходимости избавиться от нежелательных гостей там с крайними предубеждениями.

    21. Запрос правительственной авиадесанции (высадка)

    Как разблокировать : квест запускается всякий раз, когда игрок находит реквизиционную голографическую ленту, либо ограбив мертвого врага, либо найдя его в контейнере.

    Квест указывает игрокам на ретрансляционную станцию, где им будет поручено загрузить ленту в терминал на объекте. После чего можно выбрать опцию «Запросить сброс воздуха», а затем забрать.

    22. Лаки Макер

    Как разблокировать: Поговорите с Зиком в будке Lucky Mucker в Камден-парке.

    • Нечеткие токены
    • 20 крышек
    • 300 XP
    • 5 Легендарный скрипт
    • Шанс получить легендарную броню

    Возьмите уголь из ведра и положите его в четыре тележки с углем, которые стоят вокруг парка.

    Расположение угольных тележек:

    1. Рядом с детской площадкой, за киоском с едой, почти скрытый травой.
    2. На площадке для катания на американских горках.
    3. Рядом с каруселью у ванных комнат на юго-востоке парка.
    4. Возле Стрип-Шахтера, рядом с деревянным променадом у воды.

    После завершения размещения угля вернитесь к Зику, чтобы получить награду.

    23. Бросок окалины

    Как разблокировать: поговорите с Заком в Dross Toss в Camden Park. Впервые вы выполняете этот квест в рамках «Ошибочной идентичности».

    • Стимпак x5
    • Нечеткий жетон x3
    • 20 крышек
    • 300 XP
    • 5 Легендарный скрипт

    Зак говорит персонажам игроков взять шлак, лежащий на стойке будки, и обращаться с ними, как с гранатами, швырять их через висящие шины.После того, как все пять были брошены, квест завершен, зарабатываются шапки, легендарные сумы, жетоны мистера Пушистика и опыт.

    24. Линия чау-чау

    Как разблокировать: Поговорите с Зои в будке Chow Line в Camden Park.

    • Нечеткий жетон x3
    • Случайная помощь
    • 20 крышек
    • 300 XP
    • 5 Легендарный скрипт

    После разговора с Зои в будке Chow Line, взаимодействуйте с диспенсером бумажных полотенец, чтобы взять бумажное полотенце.Съешьте шесть хот-догов, разложенных на тарелках в киоске Chow Line, до истечения 1-минутного лимита.

    .

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
