Какой обратный клапан для воды лучше: какие бывают и чем отличаются, какой обратный клапан для воды лучше?

Как выбрать обратный клапан — Полезно знать — скайпром

Чтобы обеспечить безопасную работу любого трубопровода, необходимо контролировать направление тока воды. Для этого устанавливают обратные клапаны, которые открываются водой только в одну сторону. То есть они направляют поток в определенную сторону, также пиратствуя его перенаправлению в обратную, путем давления жидкости на поворотную заглушку.

Назначение обратного клапана

Механизмы этой группы выполняют сразу две роли. Основная – контроль потока жидкости, перемещаемой по трубопроводу. Они не дают воде течь в каком-либо ином направлении, кроме запланированного. Когда жидкость течет правильно, поворотная заглушка автоматически переводится в открытое состояние. Если поток сменяет направление, заглушка перекрывает ток. Вторая роль – защита от гидроудара. Это явление может вывести весь трубопровод из строя, а также с большой вероятностью повредит узлы соединений, в особенности в угловых локациях.

Установка обратного клапана – это прежде всего необходимость, диктуемая мерами безопасности по эксплуатации трубопроводов любого типа. Устанавливается механизм в канализационные сегменты, отопительные седи и водопроводные системы гражданских строений. Ряд необходимых правил при монтаже состоит из следующих пунктов:

• В сетях, где используется насос, обратный клапан монтируется в колодец, за насосом или за храповиком в случае монтажа на всасываемую линию;

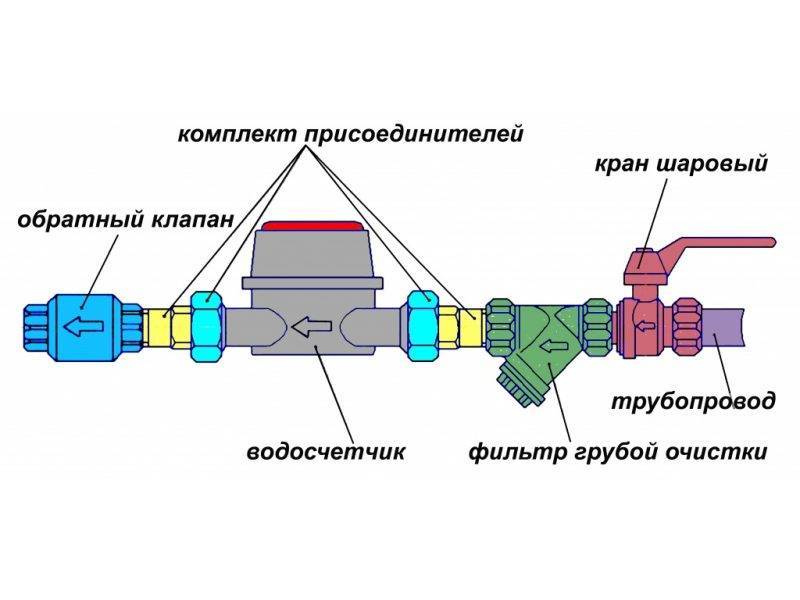

• На водопроводах клана ставится только за водомером;
• В случаях монтажа в канализационном сегменте или водоподготовительных секциях запорный механизм устанавливается перед каждый счетчиком жидкости;
• При установке запорного клапана в отопительных системах его ставят внутри контура в каждом узле, где есть перепад давления.

Разновидности изделий

Рынок этой сферы предлагает довольной большой выбор изделий. Если вести речь касательно запорных механизмов, то из группы клапанов выделяют 5 основных разновидностей:

• Дисковые запорные модели – самое маленькое по размерам корпуса изделие из всей группы данных клапанов. Внутри клапана находится диск, который открывается давлением воды. Это обеспечивает правильный поток жидкости. Как только давление снижается, жесткая пружина перемещает диск в закрытое положение, что не дает жидкости произвести гидроудар.
• Шаровые модели – конструкционно отличаются от вышеописанных типов. Внутри корпуса располагается шарообразный клапан – шаровый. Удобен тем, что может монтироваться в системы с разным давлением воды. Принцип работы прост: жидкость под давлением приподнимает шар в верхнее положение, таким образов осуществляется направление определенного потока. Снижение давления ведет к опусканию шара в исходное положение, что перекрывает воду и не дает произойти гидроудару или перенаправлению потока.
• Лепестковые модели – как понятно из названия, имеют жесткие направляющие лепесткового типа. При давлении потока воды они приоткрываются похожим на бутон цветка образом. При снижении давления они переводятся в зарытое положение, препятствуя обратному току воды.
• Подъемные модели –устанавливаются только горизонтально. Принцип работы поход на шаровые аналоги. Давление воды приподнимает золотник, тем самым давая доступ потоку воды в одном направлении. Как только давление падает, золотник опускается, перекрывая потоку обратное направление.
• 2ух-лопастные модели – устанавливаются на больших водопроводных магистралях с мощными насосами. Способны выдерживать большое давление воды. Монтируются в тех сегментах, где предположительно могут отказать насосы, и вода хлынет в обратном направлении. Принцип действия следующий: когда вода течет в правильно направлении, одна лопасть находится в верхнем положении, а вторая приподнимается давлением к первой. Как только давление падает, и вода меняет направление, две лопасти встают в вертикальное положение, обеспечивая тем самым надежный затвор, препятствующий гидроудару.

Группировка по типу соединения

Клапаны обратного давления делятся не только по принципам действия.

Они также классифицируются по методике соединения. Всего выделяют 4 группы изделий, каждая из которых обладает своими индивидуальными качествами и свойствами:

• Межфланцевый клапан обратного типа;
• Фланцевое крепление;
• Монтаж с помощью сварного шва;
• Соединение с помощью муфты.

У первой группы есть и достаточно серьезные недостатки. В таких соединениях очень часто ослабляются крепежные шпильки. К тому же, межфланцевый метод крепления не удастся применить в некоторых системах водовода.

Фланцевое соединение

Выбор такого клапана несет следующие плюсы:

• Приемлемая стоимость всего комплекта;
• Достаточно простое обслуживание;
• Не особо сложный монтаж;
• Работа с любым давлением воды.

Изготавливается из чугуна, стали разных марок. Диаметр варьируется от 15 до 1000 мм. Из негативных сторон выделяют достаточно большой размер и вес. Также крепления могут ослабнуть при длительном использовании без технического обслуживания.

Приварное соединение

Изготавливаются из нержавеющей и тугоплавкой сталей. Диаметр доступен такой же, как в вышеописанных моделях. Из плюсов выделяют:

• Скорость, простоту и герметичность крепления;
• Надёжность всего механизма;
• Небольшая длина и вес изделия.

К минусам можно отнести отсутствие возможности обслуживания сегмента, а также сложность в его замене, так как приходится резать шов полностью.

Муфтовое соединение

Идеально подойдет для небольших сетей. Крепление осуществляется резьбовым соединением. Диаметр деталей варьируется от 10 до 100 мм. Из плюсов выделяют:

• Небольшой вес;
• Компактный размер;
• Простоту крепления;
• Дешевизну всего сегмента.

Из минусов выделяют малый диаметр изделий, а также необходимость в постоянном обслуживании, так как такой узел часто забивается мусором и окалиной, которая образовывается в водопроводе.

Выбор изделия

Выбирать клапаны нужно опираясь на технические характеристики самого водопровода. К основным параметрам выбора относят:

• Давление воды;
• Диаметр труб;
• Техническая необходимость выбора определенного типа клапана.

Если речь идет о металлических трубах, например, в отопительном сегменте, то отличным вариантом будет приобретение и установка поворотного клапана обратного давления муфтового соединения. Он небольшой, вполне держит давление и эксплуатируется долгий срок.

Если требуется приобрести клапан и интегрировать в крупную водопроводную сеть, при этом в ней будет большое давление, которое может нагнетаться насосами, отлично подойдет 2ух-лепестковый вид изделия креплением на фланцах с уплотнителями из полимеров или приварные разновидности для полной герметизации узла.

Меры предосторожности

Какой бы тип изделия ни был выбран, какое бы соединение они не имел, в процессе его покупки необходимо тщательно осмотреть его со всех сторон, особенно внутренние запорные части. Их повреждение и последующая установка такого клапана повлечет за собой печальные последствия, вплоть до разрушения всего водопровода. А это колоссальные денежные потери даже для крупного объекта.

виды и характеристики / Трубы и фитинги / Публикации / Санитарно-технические работы

Вода по трубопроводу должна течь в одном направлении. Предназначение  обратного клапана  в том, чтобы не допускать изменения движения потока в противоположную сторону.  Если в системе используется несколько насосов, то целесообразно установить обратный клапан: он защитит сами насосы, арматуру и другое оборудование от перепадов давления.  И даже в случае повреждений каких-то участков системы, обратный клапан будет препятствовать вытеканию большого количества воды.

Наличие клапанов не является обязательным условием: его устанавливают для подстраховки на случай возникновения экстренных ситуаций.  Для того  чтобы понять, устанавливать ли его, следует вначале разобраться,  как выбрать обратный клапан, его виды и характеристики.

Применение обратного клапана

Сам механизм представляет собой цилиндр, имеющий внутри маленькую пружину, и круглая перекрывающая пластина. При помощи пружинки клапан первоначально закрыт. Пружина становится слабее при напоре воды, и клапан открывается, пропуская воду. Если же произошла утечка, остановился насос либо что-то еще, и мощность потока воды уменьшилась, перекрывающая пластина закрывается. Обратный клапан не дает возможности воде, не подверженной давлению, течь обратно.

ЗАМЕТКА. Благодаря обратному клапану аварийный участок автоматически отключается от обратного потока.

Целесообразно установить обратный клапан в доме, оборудованном системой водозабора с использованием насоса,  чтобы при остановке его работы вода не вытекла в колодец либо скважину.  Благодаря наличию клапана в трубопроводе постоянно будет вода, поэтому не будет необходимости дожидаться, когда же вода после включения дойдет до крана. При сбоях в электричестве  либо отключении насоса, не придется заново заливать воду с систему.

Нужен ли  клапан в квартире?

Желателен, если установлен бойлер. Обратная арматура будет противодействовать утечке горячей воды к соседям.  Также если стоит счетчик на воду. Зачастую в сам прибор измерения воды уже встроен клапан, чтобы не давать устройству «скрутиться» в противоположном направлении. Но поскольку эти встроенные клапаны очень низкого качества,  лучше отдельно поставить  добротный сразу после установки счетчика воды. В квартирах давление в трубах с горячей и холодной водой зачастую отличается. Клапан поможет и здесь. Из-за ошибок при монтаже канализации постоянно существует возможность затопления жилья отходами из канализации. Особенно в зоне риска жители первых этажей.

Если помещение обогревается при помощи котла, есть вероятность, что изменится давление в системе, в контур попадет воздух либо возникнут другие неисправности, при которых поток горячей воды сменит направление. Если обратный клапан установлен не будет, ситуация непременно приведет к серьезной аварии.

ВАЖНО Клапаны повышают гидраливтическое сопротивление. Речь идет в основном о пружинных конструкциях. Другой серьезный «минус» обратных клапанов касается мембранных механизмов без пружин: когда они резко закрываются, то провоцируют риск гидраливтического удара и быстро изнашивают систему. Но наклонные затворы и амортизаторы разрешат эту проблему.

Классификация обратных клапанов на воду

В зависимости от своего устройства обратные клапаны делятся на:

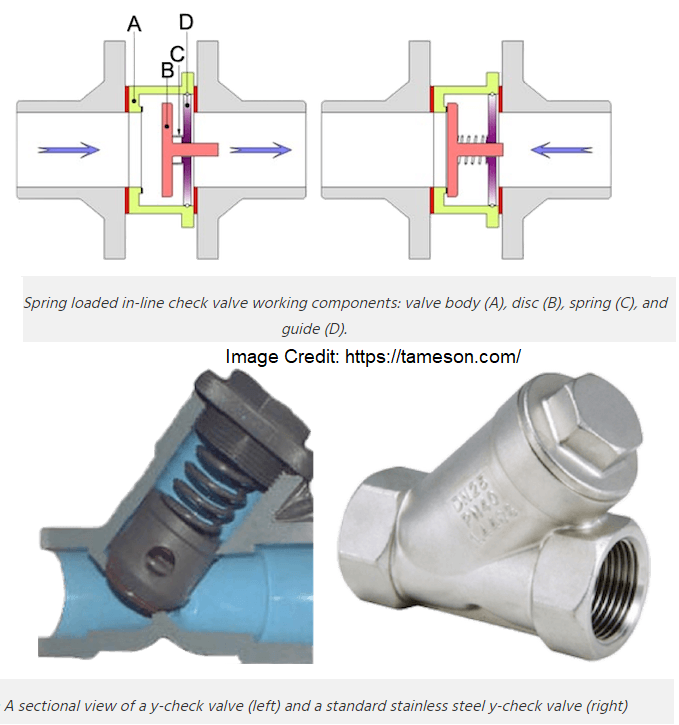

Дисковые пружинные клапаны. Наиболее компактные. В таких клапанах затворным механизмом служит пластина (диск) со штоком на пружине. При нормальном давлении диск отжимается, и вода свободно протекает. Когда давление снижается, и поток стремится в обратное направление, пружина прижимает диск к седлу и перекрывает отверстие.  Бывают 15 мм – 200мм.

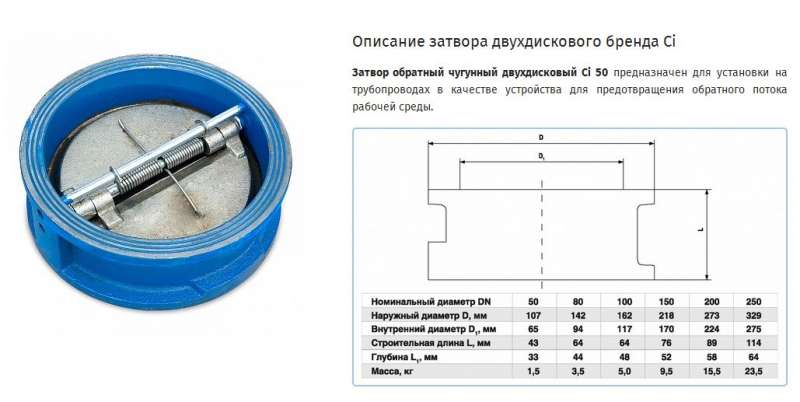

Двустворчатые клапаны. Устанавливаются в сложных гидросистемах, где из-за того, что насос прекратил работу, может случиться гидроудар. При нормальном давлении  складывается пополам, пропуская воду. Если же вода стремится сменить направление на противоположное, диск прижимается к седлу. Применимы для труб большого диаметра (50 мм – 700 мм).

Межфланцевые клапаны. Небольшого размера и легкие. Если будет необходим ремонт такого клапана, то придется демонтировать полностью, поскольку в механизме не предусмотрены фланцы. Межфланцевый клапан можно устанавливать в любом положении (горизонтально, вертикально либо под наклоном). Монтируются строго по направлению потока жидкости. Нередко их устанавливают с полипропиленовыми трубами.

Шаровые клапаны. Пружина прижимает шар к седлу при нормальном  потоке воды. Если давление упадет, шарик перекроет стенки отверстия, прижимаясь к его стенкам. Их чаще всего используют в сантехнике. Шаровой клапан также используется в водопроводных системах, поскольку вода там идет чистая, а трубы небольшого диаметра.

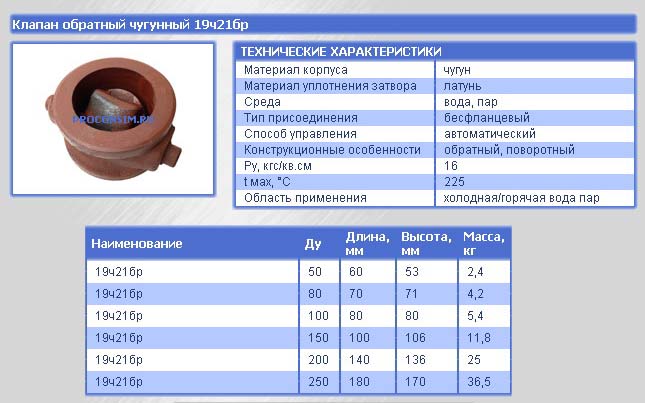

Обратные поворотные клапаны. Запирающий элемент – «захлопка». При нормальном потоке воды  она находится в открытом положении, если же давление начинает падать,  крышка, захлопнувшись, перекроет проток воды. Делятся на простые (до 400 мм) и безударные. Безударные обратные клапаны монтируются в трубы большого диаметра, где крышка, перекрывая поток, может вызвать гидравлический удар. Поворотные клапаны практически не чувствительны к загрязнению среды. По этой причине они используются для монтажа в отопительные системы, так как постоянная циркуляция воды там ее сильно загрязняет. При установке клапана большого диаметра необходимо использовать демпфер.

Полипропиленовый. Обратные пружинные клапаны с полипропиленовым корпусом. В системы водоснабжения, сделанные из пропиленовых труб, обычно монтируют обратные клапаны с пропиленовым корпусом. Внешне фитинг похож на косой отвод. В трубопровод крепится пропиленовая арматура при помощи полифузионной сварки.

Подъемно-золотниковые клапаны. Затворным механизмом является подъемный золотник. При нормальном потоке жидкости золотник поднят.

ВАЖНО! Ось подъемно-золотникового клапана обязательно должна располагаться вертикально, поэтому они могут быть установлены лишь на участках трубопроводов, которые находятся в горизонтальном положении.

Есть возникнет необходимость отремонтировать такой клапан – не обязательно его полностью демонтировать. Его минус: он слишком чувствителен к загрязненности среды.

Лепестковые клапаны. Также их называют гравитационными. Основной характеристикой является то, что они имеют в своей конструкции малоупругую пружину, которая обладает невысоким сопротивлением. А иногда ее и совсем нет.

Правильно подбор обратного клапана и верная его установка обеспечат точную работу всей трубопроводной системы.

Применение обратных клапанов на воду. Как установить клапан воды своими руками

Монтировать самому обратный клапан на воду довольно легко: достаточными будут минимальные сантехнические навыки. Также иметь в наличии все требующиеся инструменты.

Монтировать обратные клапаны на воду необходимо в зависимости от их метода крепления:

• Межфлянцевые клапаны устанавливаются быстрее всего. Самое большое число обратных клапанов крепится таким образом. Клапан монтируется между двумя флянцами в систему и фиксируется при помощи уплотнительных прокладок. Межфланцевый дисковый обратный клапан должен быть установлен строго в направлении потока воды.
• Обратные клапаны, которые применяются в насосных станциях, присоединяются к фланцам в трубопроводе при помощи уплотняющих прокладок. В основном это клапаны, монтируемые на трубопроводах больших диаметров, и состоящие из чугуна.
• В жилых домах самым оптимальным способом крепления является муфтовое крепление, в котором клапан наворачивается на муфты.
• Ось золотника в обратном подъемном клапане непременно должна располагаться вертикально.
• Во время монтажа поворотного клапана, необходимо следить за тем, чтобы ось поворота «захлопки» была выше, чем ось потока.
• При креплении под приварку обратный клапан приваривается к трубопроводу при помощи сварки.
• При выполнении муфтового крепления клапан присоединяется посредством резьбовой муфты.

При монтаже обратных клапанов обязательно внимательно следить за направлением потока в системе. Направление воды через клапан будет помечено стрелочкой на корпусе устройства.

ВАЖНО! Необходимо проводить регулярное техническое обслуживание клапана. Устанавливается в месте, доступном для ревизии, прочистки, замены или ремонта.

Как устанавливать обратные клапаны для насосных станций?

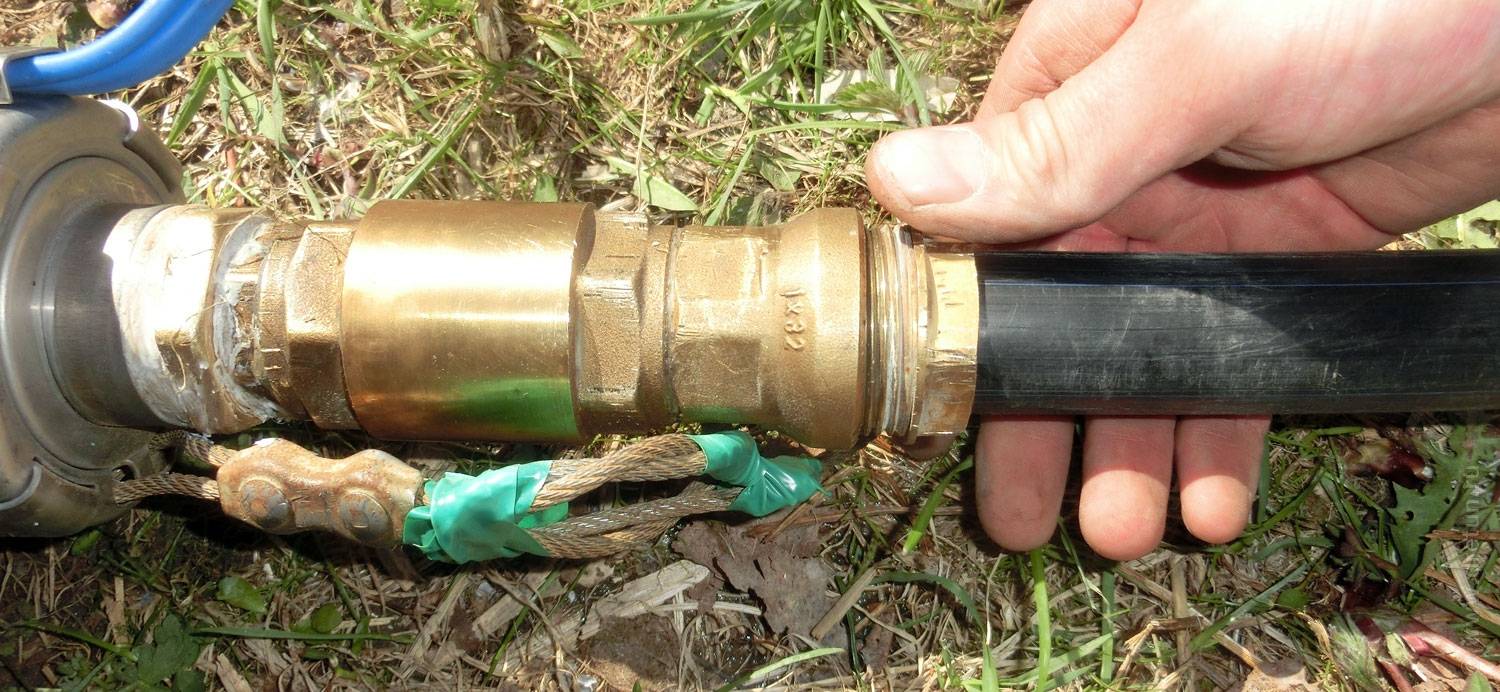

Монтируются клапаны для насосных станций либо непосредственно перед станцией, либо сразу после храповика на всасывающей трубе.

Установка после храповика предпочтительнее при условии, что есть возможность выбрать место. Если установить клапан перед станцией, количество воды, захватываемой насосом во время следующего включения, может упасть.

Если клапан монтируется перед насосной станцией, должен быть предусмотрен сгон, ведь через какой-то промежуток времени может понадобиться ремонт. Если выбран второй вариант установки, в сгоне нет необходимости. При наличии работающей трубопроводной системы необходимо раскопать трубопровод в месте, где будет установлен клапан, соединить его с частью трубы и с помощью сгона присоединить к другой части.

Подсказка! При условии использования системы водоснабжения лишь в летний период времени, позаботьтесь о том, чтобы был краник, который позволит слить воду перед наступлением зимних морозов, и разместите его в самом низу системы.

Сборка пружинного обратного клапана своими руками

Самостоятельно собрать обратный клапан проблематично, так как необходимо определиться с выбором механизма и поиском деталей. Даже при условии владения навыками выполнения сантехнических работ, что даст возможность сделать герметичные соединения, никто не знает, качественные ли детали.

Изготавливая пружины для обратного клапана на заводе, используют специальную сталь. Направляющий шток повторяет движение подпружиненных запирающих дисков. Материалы, предназначенные для изготовления клапана, совместимы в работе механизма. Технические характеристики отвечают требованиям нормативных документов. Предоставляется гарантия.

ВАЖНО! Нельзя гарантировать, что использовать обратный клапан, собранный в домашних условиях, безопасно, а его конструкция надежна.

Ставить ли обратный клапан

Стоит установить обратный клапан воды, иначе может:

• в частном доме, если отключится насос, вода может пойти в противоположном направлении;
• в квартире будет идти только горячая вода, так как в результате высокого давления горячая вода будет попадать в кран с холодной;
• на счетчиках воды будут накручиваться несуществующие кубометры воды в результате вибрации потока воды;
• горячая вода от бойлера будет уходить в противоположном направлении.

Топ-5 дренажных систем в 2023 г.

Последнее обновление: 7 мая 2023 г.

Дренажный насос играет жизненно важную роль в работе дренажной системы дома. Когда идет дождь, вода собирается в самой нижней части двора и стекает в ливневую канализацию или водоотливной насос. Затем он откачивает воду из дома и от фундамента.

При выключенном насосе вода поступает в выгребную яму. Вам нужно использовать лучшие обратные клапаны для дренажных насосов, которые препятствуют обратному течению жидкости. Дренажные насосы имеют обратный клапан, который ограничивает поток только в одном направлении.

Здесь мы представляем широкий выбор обратных клапанов для погружных насосов с верхним расположением от некоторых известных брендов в отрасли.

Бесшумный обратный клапан для откачивающих насосов PumpSpy

● Прозрачный корпус клапана
● Подпружиненная заслонка
● Бесшумный обратный клапан
● Предотвращает дорогостоящие повреждения
● Подходит для размера 5-1/8 ″ зазор

Проверить цену

Бесшумный обратный клапан Fernco ProCheck для дренажного насоса

● Устойчивость к вибрации
● Бесшумный внутренний клапан
● Конец шумного гидравлического удара
● Прозрачный корпус клапана
● Акрилонитрил-бутадиен-стирол

Проверить цену

Легенда Клапан Поворотный обратный клапан отстойника 900 03

● Нержавеющая сталь
● 1-1/ Размер 4” – 1-1/2”
● 25 PSI при 130°F
● Цвет металла
● Вес 11,2 унции

Узнать цену

Нужен ли погружному насосу обратный клапан?

Погружной насос перекачивает воду горизонтально по трубопроводу или с нижнего уровня на верхний. Клапан необходим для любой системы водоотливных насосов, помогая предотвратить обратный поток и обеспечивая эффективную работу насоса.

Без обратного клапана погружной насос не сможет поддерживать постоянный поток воды. Это помогает защитить насос от повреждений и повредить внутренние компоненты.

Можно ли иметь 2 обратных клапана на дренажном насосе?

Параллельная установка двух обратных клапанов на дренажном насосе может помочь защитить от заедания в закрытом состоянии. В этом случае один обратный клапан может застрять в закрытом положении, что помешает дренажному насосу опорожнить приямок.

Если установлен второй обратный клапан, другой клапан может открыться и пропустить воду. Это позволит дренажному насосу продолжить работу и предотвратит затопление.

Топ-5 рекомендуемых лучших обратных клапанов для погружных насосов

Обратный клапан является неотъемлемой частью любой системы погружного насоса, но на рынке существует множество различных типов. Так что неправильный выбор может стоить вам очень дорого. Вот почему мы выбрали 5 лучших бесшумных обратных клапанов для погружных насосов, а именно:

1) Обратный клапан бесшумного дренажного насоса PumpSpy

Обратный клапан PumpSpy вставляется в напорную трубу вашего дренажного насоса. Вы можете увидеть, есть ли вода в клапане, благодаря его прозрачному корпусу. Зажимы из нержавеющей стали гарантируют надежное соединение.

С резиновыми муфтами Buna-N фитинг диаметром 1-1/2″ подходит для большинства выпускных труб дренажных насосов. Ширина зазора 5-1/8″ позволяет устанавливать клапан в большинстве существующих систем водоотливных насосов.

Как этот продукт может вам помочь?

Этот обратный клапан является важным компонентом любой системы водоотливных насосов. Это предотвратит попадание воды обратно в выгребную яму и поможет снизить уровень шума за счет поглощения звуковых колебаний.

Односторонний откидной клапан также помогает устранить гидравлический удар, распространенную проблему в системах водоотливных насосов.

Это обеспечивает гораздо более тихую работу, поскольку предотвращает обратный поток воды, тем самым устраняя сопутствующий звук.

Бесшумный обратный клапан для погружного насоса PumpSpy прост в установке благодаря резиновым соединителям. Он защитит ваш дренажный насос от дорогостоящего повреждения, предотвращая попадание воды в насосную камеру. Вы сэкономите деньги в долгосрочной перспективе, потому что это продлит срок службы вашего дренажного насоса.

Плюсы:

• Простота установки примерно за 5 минут
• Предотвращает дорогостоящий ущерб
• Останавливает обратный поток
• Устраняет гидравлический удар
• Отлично работает на озере

Con:

• Сначала шумно, потом тихо

Проверить последнюю цену сейчас

---

2) Бесшумный обратный клапан ProCheck от Fernco для погружного насоса

Fernco предлагает бесшумный обратный клапан ProCheck, устойчивый к вибрации и предотвращающий шумные гидравлические удары. Прозрачный корпус клапана изготовлен из акрилонитрил-бутадиен-стирола и подходит для трубы диаметром 1-1/2 дюйма.

С экранированными соединениями из нержавеющей стали это устройство отличается долговечностью и надежностью. Этот бесшумный обратный клапан для дренажного насоса является отличным дополнением к любому дому, который подвержен наводнениям или имеет историю повреждения водой.

Легко устанавливается и не требует обслуживания. Этот клапан поможет сохранить ваш подвал сухим и защищенным от повреждений водой.

Как этот продукт может вам помочь?

Бесшумный обратный клапан ProCheck от Fernco для погружного насоса — это простой и эффективный способ предотвратить засорение и обеспечить бесперебойную работу насоса. После откачки этот клапан создает надежное отсечение.

Противостоит вибрации и движению трубы, надежно фиксируя трубу в муфте. Этот клапан тише, чем оригинальный пластиковый клапан, и не издает лязгающих звуков. Он также может контролировать давление воды в насосе, что делает его идеальным для дренажных насосов.

Этот клапан имеет стальные пластины, которые также лучше, чем резиновые, и обеспечивают более прочное уплотнение. Это надежный и долговечный клапан, который можно устанавливать как вертикально, так и горизонтально. Для установки не требуется ПВХ-цемент, что делает его быстрым и простым способом модернизации дренажного насоса.

Плюсы:

• Отсутствие лязга при работе
• Создает принудительное отключение
• Обеспечивает работу без засорения
• Клей ПВХ не требуется
• Установка может быть вертикальной или горизонтальной

Минусы:

• Нужен шестигранный ключ для винтов с шестигранной головкой
• Немного сложно установить из-за наличия стальных пластин

Проверить последнюю цену сейчас

---

3) Легенда Клапан Поворотный обратный клапан отстойника

Для регулирования давления воды Legend предлагает поворотный обратный клапан. Его материал из нержавеющей стали будет противостоять износу, а также обеспечит вашу безопасность во время поливочного сезона.

Доступны два размера: 1-1/4” – 1-1/2”. Они подходят, если доступны как 1-дюймовые трубы, так и для многих других применений в доме или бизнес-центре. Клапан имеет номинальное давление 25 фунтов на квадратный дюйм при 130 ° F и окрашен в металлический цвет. Он весит 11,2 унции.

Как этот продукт может вам помочь?

Поворотный обратный клапан для дренажного насоса Legend Valve представляет собой высококачественный клапан, изготовленный из прочных материалов. Вы можете использовать его с насосами для стирки белья, и он предотвращает резервное копирование стоков.

Предназначен для предотвращения утечки воды из обратного клапана водоотливной помпы. Вы можете установить трубы, не разрезая трубы.

После установки клапан обеспечивает поток воды только в одном направлении. Он предотвращает ударный шум, который часто возникает, когда вода вынуждена менять направление.

Плюсы:

• Без слива
• Прочный и надежный
• Останавливает гидравлический удар
• Хорошо герметизирует и не протекает
• Изготовлен из высококачественных материалов

Минусы:

• Обратный клапан немного короче оригинального

Проверить последнюю цену сейчас

---

4) Обратный клапан Star из ПВХ для погружного насоса

Обратный клапан из ПВХ от Star является прекрасным дополнением к любому погружному насосу. Он изготовлен из прочного АБС-пластика и весит всего 3,84 унции. Этот клапан предотвращает обратный поток и может также использоваться в качестве выпускного клапана.

Это скользящая муфта, которая подходит для гибкой трубы диаметром 1,25 дюйма и трубы из ПВХ диаметром 1-1/2 дюйма. Этот клапан прочный и может выдерживать высокое давление воды и интенсивное использование. Он также оснащен сливным шлангом, что упрощает его использование.

Как этот продукт может вам помочь?

A Обратный клапан Star из ПВХ для дренажных насосов позволяет воде течь только в одном направлении. Он предотвращает обратный поток и обеспечивает непрерывный и непрерывный откачивание воды из резервуара.

Этот обратный клапан из ПВХ имеет простую конструкцию, упрощающую установку. Он также изготовлен из прочного пластика, который выдерживает постоянное воздействие воды.

Установка проста и не требует никаких инструментов. Просто снимите существующий обратный клапан с дренажного насоса и замените его обратным клапаном Star PVC.

Плюсы:

• Изготовлен из прочного пластика
• Позволяет воде течь только в одном направлении
• Простота установки и предотвращение обратного потока
• Предотвращает гидравлический удар

Минусы:

• Может быть совместим не со всеми моделями дренажных насосов

Проверить актуальную цену сейчас

---

5) Обратный клапан Fernco 1-1/4 для дренажного насоса

Обратный клапан Fernco эффективно предотвращает попадание сточных и других сточных вод обратно в дом. Этот клапан имеет конструкцию заслонки с принудительным уплотнением, изготовленную из прочного термопластика.

Благодаря двойной функции подходит для насосных и дренажных линий диаметром 1-1/2″ и 1-1/4″. Вес обратного клапана составляет всего 0,01 унции, что делает его одним из самых легких вариантов на рынке.

Как этот продукт может вам помочь?

Обратный клапан Fernco 1-1/4 для погружного насоса имеет конструкцию, предотвращающую обратный поток в вашей системе погружного насоса. Клапан устанавливается в линию между дренажным насосом и нагнетательной трубой.

Имеет заслонку, которая закрывается, когда насос не работает. Вы можете избежать возврата воды в выгребную яму, что может привести к повреждению насоса.

Клапан изготовлен из прочного термопластика для лучшей производительности. Его термопластический материал устойчив к коррозии, не ржавеет и не разрушается со временем. Установив обратный клапан Fernco, вы можете быть уверены, что ваша система водоотливных насосов будет защищена от обратного потока.

Плюсы:

• Помогает предотвратить обратный поток
• Изготовлен из прочного термопластика
• Не ржавеет и не разрушается со временем
• Подходит для дренажных труб диаметром 1,5″ и 1,25″
• Быстрая и простая установка

Минусы:

• Неправильная установка приводит к утечкам

Проверить последнюю цену сейчас

---

Руководство по выбору лучшего обратного клапана для погружного насоса

При покупке нового клапана для погружного насоса необходимо учитывать некоторые факторы. Неправильный клапан приведет не только к неэффективности, но и к физическому повреждению вашего дренажного насоса. Вот некоторые факторы, которые необходимо учитывать при покупке клапана для дренажного насоса:

Размер нагнетания:

Если размер обратного клапана слишком мал, он не сможет справиться с потоком воды. А если он слишком большой, то создаст большое сопротивление и снизит эффективность дренажного насоса.

Большинство обратных клапанов имеют размер 1,5 дюйма и подходят для большинства бытовых отстойников. Некоторые из них 1,25 дюйма и 2 дюйма. Для большинства задач, таких как осушение небольшого аквариума или удаление воды из забитой раковины, достаточно размера нагнетания 1-1/4 дюйма.

Больший размер нагнетания может потребоваться, если дренажный насос используется для удаления большого количества воды, например, из затопленного подвала. Чтобы узнать правильный размер насоса, обратитесь к руководству пользователя.

Материалы:

Обратные клапаны изготавливаются из таких материалов, как ПВХ, АБС и нержавеющая сталь. Каждый материал имеет свои преимущества и недостатки.

ПВХ является наиболее распространенным материалом, используемым для обратных клапанов, благодаря его низкой стоимости и долговечности. Он не такой прочный, как другие материалы, и может быть поврежден химическими веществами. ABS более прочен, чем ПВХ, и может выдерживать более высокие температуры, но и дороже.

Нержавеющая сталь — самый прочный материал, но и самый тяжелый. Тип материала, используемого для обратного клапана отстойника, следует выбирать в зависимости от конкретных потребностей применения.

Тип:

Существуют различные типы обратных клапанов, каждый из которых имеет свои преимущества и недостатки. Поэтому вам нужно выбрать тип в соответствии с вашими потребностями. Наиболее распространенными типами являются подпружиненные обратные клапаны и поворотные обратные клапаны.

Подпружиненный обратный клапан:

Подпружиненный обратный клапан для дренажного насоса представляет собой тип клапана, который открывается, когда вода течет в определенном направлении, и закрывается, когда поток меняет направление. Он состоит из двух основных частей: подпружиненного плунжера и седла обратного клапана.

Плунжер шарнирно соединен с седлом клапана, а пружина расположена между плунжером и седлом клапана. Когда жидкость течет в направлении стрелки, плунжер принудительно открывается, и вода может проходить через клапан.

Поворотный обратный клапан:

Поворотные обратные клапаны часто используются в трубопроводах для предотвращения обратного потока. Их можно найти в различных отраслях промышленности, от сантехники до автомобилестроения.

Сливной обратный клапан состоит из диска, прикрепленного к шарниру. Вода течет из впускного отверстия клапана в его выпускное отверстие, в результате чего диск открывается. Когда вода пытается течь в обратном направлении, диск закрывается, предотвращая обратный поток.

Установка клапана относительно проста, но важно точно следовать всем инструкциям. После установки поворотные обратные клапаны требуют минимального обслуживания. В большинстве случаев достаточно регулярно осматривать клапан, чтобы убедиться, что он работает должным образом.

Шумоподавление:

Гидравлический удар — это стук или стук, который возникает, когда вода, протекающая по трубе, внезапно вынуждена остановиться. Это может повредить трубы и фитинги и вызвано внезапным изменением скорости воды.

Поэтому необходимо приобрести бесшумный обратный клапан, который уменьшает гидроудары и не издает шума. Седло с мягким уплотнением предназначено для уменьшения воздействия гидравлического удара за счет постепенного замедления потока воды по мере ее прохождения через клапан.

PSI и температура:

Большинство обратных клапанов имеют рейтинг PSI (фунты на квадратный дюйм), который указывает, какое давление клапан может выдержать до появления протечек. Лучший клапан дренажного насоса может выдерживать температуру воды, которой он будет подвергаться.

Клапан с более высоким рейтингом PSI лучше выдерживает более высокое давление воды. При низком рейтинге могут происходить утечки воды, что приводит к порче имущества и трате воды.

Можно ли устанавливать обратный клапан дренажного насоса горизонтально?

Да, вы можете установить клапаны дренажного насоса горизонтально. Обычно это необходимо при откачивании твердых или полутвердых веществ. Он должен быть установлен под углом до 45 градусов, чтобы предотвратить обратный поток.

Горизонтальная установка часто используется, когда насос монтируется на полу или когда пространство ограничено. В холодном климате этот тип установки также может помочь избежать проблем с замерзанием.

При горизонтальной установке бесшумного обратного клапана убедитесь, что стрелка на корпусе клапана указывает направление потока. Если стрелка указывает в неправильном направлении, клапан не будет работать должным образом и может серьезно повредить дренажный насос.

Нужно ли устанавливать обратный клапан вертикально?

Обратный клапан может быть установлен вертикально, но необходимо учитывать некоторые критические моменты. Диск или клапан должны свободно открываться и закрываться без заедания. Он должен быть правильно выровнен с потоком жидкости. В противном случае он не закроется должным образом, и через него будет просачиваться жидкость.

Эти обратные клапаны должны быть установлены с вертикальными водоотливными насосами, чтобы вода могла свободно обтекать их. Если есть какие-либо препятствия, обратный клапан не будет работать.

На каком расстоянии от дренажного насоса должен быть установлен обратный клапан?

Большинство специалистов по сантехнике рекомендуют устанавливать обратный клапан на высоте от двух до трех футов над выгребной ямой. Это поможет убедиться, что вода течет через клапан и не возвращается обратно в яму.

Двигатель водоотливной помпы должен работать так же сильно, как если бы обратный клапан был установлен ниже. Он легко открывается и закрывается, пропуская через себя воду.

Почему мой обратный клапан дренажного насоса работает так громко?

Некоторые домовладельцы считают, что их обратные клапаны работают очень громко. Есть несколько причин, по которым это может быть так.

Когда обратный клапан закрывается, создается обратное давление, которое может вызвать громкий стук. Обратный клапан расположен в месте нагнетания дренажного насоса, поэтому любая вода, вытесняемая обратно через клапан, также будет создавать шум, но это нормально.

Что происходит, когда обратный клапан дренажного насоса выходит из строя?

Если обратный клапан выйдет из строя, вода потечет обратно в яму, уменьшая количество воды, удаляемой за цикл. Это может привести к увеличению частоты циклов, сокращению срока службы помпы и увеличению счетов за электроэнергию.

Обратный клапан также может заклинить, что помешает правильному функционированию дренажного насоса. В некоторых случаях неисправный обратный клапан может вызвать затопление, если в яме накопится достаточное количество воды. Если ваш обратный клапан не работает должным образом, замените его, чтобы предотвратить эти проблемы.

Как часто следует заменять обратный клапан дренажного насоса?

Большинство пластиковых и металлических обратных клапанов служат от пяти до семи лет. Их долговечность зависит от состояния воды, качества материала и частоты использования.

Если вы живете в районе с жесткой водой, ваш обратный клапан может не прослужить так долго, поскольку в нем могут накапливаться минералы и вызывать коррозию. Возможно, вам придется чаще заменять обратный клапан, если вы часто используете дренажный насос.

Так что выбирайте лучшие обратные клапаны для погружных насосов из нашего списка и пользуйтесь ими долгое время. Всегда ежегодно проверяйте обратный клапан и при необходимости очищайте его, чтобы продлить срок его службы.

Бесшумный обратный клапан насосного насоса PumpSpy — 1-1/2″ с муфтами Buna-N, модель CV-150, подпружиненная заслонка, бесшумный обратный клапан

● Прозрачный корпус клапана
● Подпружиненная заслонка
● Бесшумный обратный клапан
● Предотвращает дорогостоящие повреждения
● Подходит для зазора 5-1/8″

Как правильно выбрать обратный клапан?

Различные типы обратных клапанов

Выбор правильного типа, размера и технических характеристик обратного клапана важен для обеспечения бесперебойной, бесперебойной и долговременной работы с низким потреблением энергии. Во многих случаях скорость реверсирования жидкости не является причиной для беспокойства, и стандартные обратные клапаны будут работать хорошо. Однако в насосных системах выбор правильного обратного клапана может иметь решающее значение.

Шаровые обратные клапаны

Шаровые обратные клапаны в целом просты и экономичны. Преимуществом является их компактность и отсутствие внешних деталей, что помогает сохранить низкую цену и высокую надежность. Недостатком некоторых приложений может быть отсутствие индикатора открытия/закрытия.

Шаровые обратные клапаны из-за конструкции с прозрачным проходным сечением обычно используются в системах сточных вод. Полное и гладкое отверстие обеспечивает полный поток через клапан и предотвращает образование твердых отложений в основании клапана. Шарик вращается во время работы, исключая риск застревания на шаре посторонних предметов.

Подробнее см. в разделе о шаровых обратных клапанах.

Поворотные обратные клапаны

Поворотные обратные клапаны являются наиболее распространенными обратными клапанами. Они недороги и не требуют внешнего питания или управления для работы, поскольку поток и давление определяют работу клапана. Поворотные обратные клапаны доступны с индикатором открытия / закрытия, и часто клапаны монтируются с рычагом и грузом или рычагом и пружиной, которые обеспечивают визуальную проверку, или с устройствами, обеспечивающими цифровую обратную связь.

Конструкция клапана обеспечивает полнопроходное отверстие, что делает его эффективным благодаря низким потерям напора. Поворотные обратные клапаны обычно используются в системах, где риск скачков давления невелик. Благодаря полнопроходному отверстию этот клапан обычно используется в системах водоснабжения и водоотведения.

Для получения более подробной информации посетите раздел, посвященный поворотным обратным клапанам.

Обратные клапаны с наклонным диском

Обратные клапаны с наклонным диском внешне похожи на эксцентриковые дисковые затворы. Диск удерживается на месте с помощью вала, расположенного эксцентрично от средней линии корпуса как по горизонтальной, так и по вертикальной оси.

Двойной эксцентриситет вала приводит к тому, что нижняя часть диска занимает большую площадь на пути потока. Следовательно, диск начинает открываться при очень малых скоростях потока.

Обратные клапаны с поворотным диском поэтому обычно используются в насосных системах с низким расходом и пульсирующим потоком. Из-за внутренних валов, которые находятся внутри потока, они используются для воды и очищенных сточных вод. Обратные клапаны с наклонным диском хорошо подходят для снижения риска гидравлического удара.

Для получения более подробной информации см. информацию о наших обратных клапанах с наклонным диском.

Обратный клапан с наклонным седлом и наклонным диском

Обратный клапан с наклонным седлом также обеспечивает повышенную устойчивость к гидравлическим ударам. Клапан имеет положение вала с двойным эксцентриситетом, а также увеличенный угол посадки. Это приводит к более короткому ходу клапана, тем самым сокращая время, необходимое для закрытия двери.

Гидравлические демпферы рекомендуются, особенно если клапаны установлены на насосной станции, где требуется высокая частота открытия и закрытия клапана. Диск клапана быстро закрывается в течение первых 85% своего углового хода, прежде чем встретится с гидравлическим демпфером. Затем демпфер рассеивает кинетическую энергию диска и заставляет его слегка открываться. Диск закрывается до тех пор, пока снова не соприкоснется с демпфером, и это амортизирует диск, пока он не вернется в полностью закрытое положение, закрывая клапан. Эта функция значительно снижает возникновение гидравлического удара благодаря демпфированному и контролируемому методу закрытия клапана.

Для получения более подробной информации см. информацию об обратном клапане с наклонным седлом.

Клапаны обратные форсунки

Клапаны обратные форсунки имеют конструкцию, при которой диск клапана соединен со штоком, который направляется по центральной горизонтальной оси. Пружина расположена между диском и втулкой диффузора. Когда поток входит в клапан, гидравлическая сила, действующая на переднюю поверхность, воздействует на пружину, заставляя пружину сжиматься и позволяя клапану открываться. Когда поток прекращается, пружина заставляет диск вернуться в закрытое положение.

Из-за подпружиненного закрытия и короткого линейного хода клапана обратный клапан форсунки является одним из самых быстродействующих доступных обратных клапанов и обычно используется в насосных системах, где существует потенциальная опасность гидравлического удара. Поскольку диск постоянно находится на прямой линии потока, характеристики потери напора у этого клапана выше, чем у обычных поворотных обратных клапанов.

Для получения более подробной информации см. информацию об обратном клапане сопла.

На что обратить внимание при выборе обратных клапанов?

Чтобы правильно выбрать обратный клапан для вашего применения, необходимо учитывать несколько критериев выбора. Во-первых, однако, не существует одного типа обратных клапанов, который был бы лучшим выбором для всех применений, и критерии выбора могут быть неодинаково важны для всех случаев. Некоторые из вещей, которые вам, возможно, придется учитывать, — это совместимость с жидкостями, характеристики потока, потеря напора, характеристики защиты от ударов и общая стоимость владения.

Жидкость

Все обратные клапаны, упомянутые в этой статье, предназначены для воды и очищенных сточных вод, но использование клапанов для неочищенных сточных вод может вызвать некоторые проблемы. При выборе клапана для этих жидкостей следует учитывать, как присутствие твердых частиц может потенциально повлиять на работу клапана.

Характеристики расхода

Если обратный клапан закрывается очень быстро, это может предотвратить удар по вышестоящему оборудованию, такому как насосы. Однако быстрое закрытие не защитит от скачков напряжения, вызванных запуском и остановом насосов. Если клапан открывается (и закрывается) быстро, расход будет быстро изменяться и, таким образом, увеличится вероятность возникновения помпажа.

Потеря напора

Потеря напора, среди прочего, зависит от скорости жидкости. Потери напора через клапан определяются внутренней конструкцией клапана и степенью открытия. Когда клапан спроектирован с ограниченным (суженным) отверстием по сравнению с трубопроводом, скорость через клапан будет увеличиваться, что приведет к увеличению потери напора. И наоборот, если клапан сконструирован с меньшим ограничением, а проходной диаметр равен размеру трубопровода, потери напора будут меньше, и на практике клапан не повлияет на общие потери напора в системе. Существует ряд значений потери напора, среди прочих значений дзета, значений Kv и Kvs.

Общая стоимость владения

Затраты на ваш обратный клапан состоят не только из покупной цены. Для некоторых установок наиболее важными затратами могут быть покупка и установка, но в других случаях расходы на техническое обслуживание или электроэнергию могут быть столь же или даже более важными. Также защита более ценного оборудования, такого как, например. насосы должны быть рассмотрены, и рассмотрение производительности клапана будет иметь решающее значение. При рассмотрении затрат в качестве критерия выбора обратного клапана следует учитывать общие затраты в течение всего срока службы клапана. Как правило, чем проще конструкция клапана, тем ниже требования к техническому обслуживанию. Чем выше значение Kv, тем ниже потребление энергии. Чем выше производительность, тем лучше способность защиты.

Безударные характеристики

Захлопывание обратного клапана может негативно повлиять на скачки давления. На первом этапе процесса насос останавливается, что приводит к скачку давления. Второй шаг, когда поток меняется на противоположный, ударяется о полностью закрытый обратный клапан. Если обратный клапан закрывается слишком быстро, кинетическая энергия превращается в высокое давление, нагружая трубы и вызывая сильный шум.

Звук удара, как если бы диск или шарик из обратного клапана ударялись о седло и могли издавать некоторый шум. Однако звук вызван не физическим закрытием, а звуковой волной, возникающей из-за скачка давления, растягивающего стенку трубы.

Чтобы предотвратить захлопывание обратного клапана, клапан должен закрываться контролируемым образом и медленнее, когда он находится вблизи закрытого положения. Чтобы обратный клапан закрывался медленно, ему требуется дополнительное вспомогательное оборудование, такое как гидравлические демпферы, которые действуют как подушка для дверцы клапана, когда она входит в свое сидячее положение.
