Какую проводку лучше делать в деревянном доме: Как выбрать кабель для электропроводки в деревянном доме

Пожаробезопасная проводка по дереву и другим горючим поверхностям

Большинство загородных домов построены из дерева. Этот материал стал таким популярным благодаря экологичности, дешевизне и быстроте сооружения. К примеру, строительная бригада может построить дом на 70 квадратов за неделю.

Но, при всех своих преимуществах, именно дерево считается самым опасным стройматериалом, так как оно сгорает, в отличие от кирпича или пеноблока. Часто главная причина такого возгорания – короткое замыкание в проводах. Поэтому в деревянном доме много внимания нужно уделить именно пожаробезопасности проводки.

Можно ли делать скрытую электропроводку в деревянном доме?

Скрытая проводка в срубе

В деревянном здании лучше всего использовать открытую проводку, так как она более безопасна. Например, если случится короткое замыкание, вы его обнаружите до того, как что-нибудь загорится.

В скрытой – не всегда возможно сразу обнаружить место возгорания, поэтому если ее делать, то с ограничениями. Например, нельзя использовать гофрированную трубу из полиэтилена (ПНД/ПВД). ПЭ хорошо горит и быстро распространяет огонь.

В скрытой проводке возгорание может случиться по двум причинам:

• При монтаже повредилась изоляция. Если подать максимальную нагрузку, снизится прочность оболочки, из-за чего возникнет контакт фазы с нулем и случится короткое замыкание. Кабель загорится и зажжет гофру, а уже через нее огонь перекинется на деревянную поверхность.
• Скрытая гофрированная труба – это частый объект внимания грызунов. Мышь или крыса может легко прогрызть гофру и добраться зубами до изоляции кабеля. Из-за перекусывания оголенные жилы соприкоснутся друг с другом и случится короткое замыкание со всеми вытекающими последствиями.

Чтобы защитить скрытую проводку от пожара, используйте гофру из самозатухающего ПВХ, полиамида или полипропилена. Если внутри возникнет короткое замыкание, гофра лишь оплавится, но не загорится.

Как вариант, кабель можно проложить в гофре по штукатурке. Но и у этого способа есть свои недостатки:

• через гофру можно протянуть только мягкий провод;
• со временем в штукатурке появятся трещины, и она будет осыпаться.

Надежнее всего прокладывать провод в металлической трубе. Она монтируется сложнее, чем гофра, и стоит дороже. Но ее отличает высокая прочность к сжатию, а в случае короткого замыкания она

точно защитит дерево от возгорания.

Разводка в металлических трубах

При установке металлического рукава придерживайтесь следующих рекомендаций:

• чтобы трубка не ржавела, внутри она должна быть окрашена или оцинкована;
• на концы труб наденьте пластиковые заглушки – они защитят изоляцию от повреждения острыми неровностями.

Легче всего монтировать трубки из алюминия, так как они имеют малый вес и хорошо изгибаются.

Прокладывать безопасную электропроводку через металлический рукав или гофру в штукатурке – сложно и дорого, поэтому для деревянного здания лучше открытая проводка.

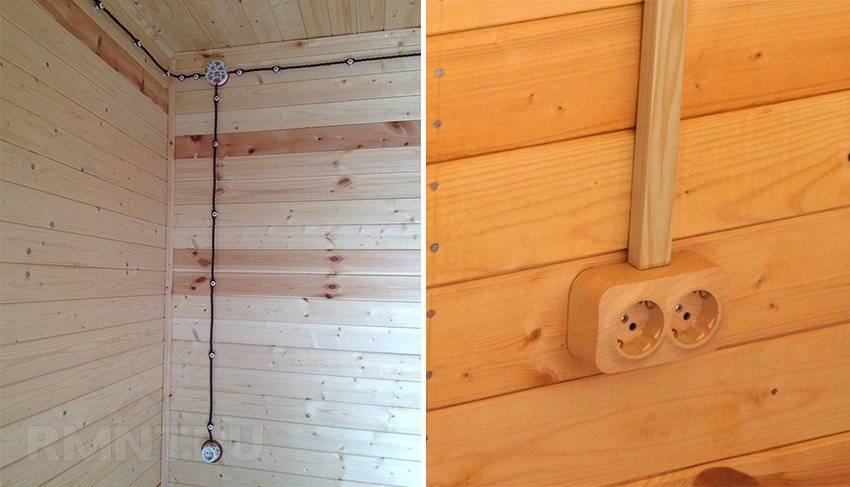

Как сделать БЕЗОПАСНУЮ открытую проводку

Открытая электропроводка в деревянном доме не всегда эстетично вписывается в интерьер, но все же она намного безопаснее и дешевле, чем скрытая. Рассмотрим самые популярные способы прокладки.

Вариант прокладки в специальной гофрированной трубе

Монтаж в гофре

Монтируется просто: провод протягивается по гибкой гофре из негорючего материала. В одну трубку можно поместить сразу несколько кабелей.

Из-за того что гофрированная трубка хорошо собирает пыль и подходит не для каждого интерьера, ее часто применяют именно в подсобных помещениях дома или для наружной прокладки. Чтобы проводка не слишком выбивалась из интерьера, вы можете подобрать подходящий цвет: красный, черный, серый или прозрачный. При необходимости можно даже покрасить гофру.

Сеть нужно спланировать так, чтобы трубы не пересекались, потому что это нарушает правила ПУЭ и выглядит неэстетично. Рассчитывайте и покупайте монтажные аксессуары только после составления полного проекта проводки.

Чтобы правильно подобрать диаметр гофры, вставьте в нее проводку. При этом пустота должна занимать половину объема, иначе кабель будет постоянно застревать при прокладке.

Гофра монтируется на пластиковые клипсы, которые крепятся к потолку или стенам дюбель-гвоздями и шурупами. Чем толще трубка, тем плотнее нужно размещать крепления. Например, при диаметре 16 мм, клипсы должны быть расположены через каждые 30-40 см, а при толщине 32 мм или 40 мм – через 20-30 см.

Перед установкой отметьте карандашом или мелом места, где будут расположены клипсы. Затем просверлите отверстие, вставьте дюбель и прикрепите клипс специальным гвоздем или шурупом. Гофра устанавливается легким нажатием трубки на клипс. Чтобы ее снять – потяните трубку на себя.

Гофротрубу можно еще монтировать металлическими скобами или самозатягивающимися хомутами. Но их лучше использовать только тогда, когда необходим быстрый монтаж. К тому же сорвать гофру со скобы сложнее.

Более эстетичный вариант — в кабель-канале

Кабель-канал, проложенный у потолка, с ответвлениями

Кабель-канал обязательно должен быть из негорючего пластика, иначе в случае короткого замыкания он только распространит огонь и увеличит вероятность пожара.

При открытой проводке отрезки кабель-канала можно монтировать под любым углом. Например, чтобы сэкономить материалы, его можно проложить по диагонали стены. Кроме того, кабель-канал проводят по потолку, а от него прокладывают вниз перпендикулярные отрезки или наоборот – проводят его по полу и кидают отрезки перпендикулярно вверх.

Вариантов для выбора каналов много, так как их конструкция может быть напольной, потолочной и стандартной. Кроме того, вы можете подобрать любой цвет. Для деревянного дома подойдут стилизованные модели, сделанные под дуб или сосну.

Перед покупкой нужно разработать детальный проект проводки и посчитать количество и набор аксессуаров для установки кабель-канала. Его размеры подбирайте по количеству и сечению проводников. Лучше взять габариты с запасом, потому что если проводов будет слишком много, не закроется крышка.

В большинстве кабель-каналов есть перегородка. С ее помощью можно разделить информационные и силовые линии. Например, если проложить интернет-кабель вместе с фазой – упадет скорость передачи данных из-за электромагнитного поля силовой линии.

Для изгибов кабель-канала применяются специальные углы. Их можно сделать и самому, просто срезав часть короба. Но проводка с комплектными аксессуарами быстрее монтируется и красивее выглядит.

К деревянным стенам кабель-канал прикручивается обычными шурупами. Монтировать лучше начиная от входа в помещение и до потребителей. В такой последовательности легче разветвить проводку. Сначала прикрутите сам пластиковый корпус, а потом протягивайте по нему провод. Корпус закрывается крышкой, которая вставляется в пазы и зажимается до щелчка.

Даже кабель можно проложить «со вкусом» – оставить открытым «под ретро»

Ретро стиль

Это самая простая электропроводка, и она отлично вписывается в интерьер деревянного дома. Для нее используются специальные провода «ретро» – скрученные попарно или заплетенные в косичку по три. У них двойная изоляция – нижний слой из ПВХ, а верхний из шелковой ткани, пропитанной негорючим веществом.

Провода крепятся на специальные фарфоровые ролики, усаженные на саморезы по дереву. Расстояние между ними должно быть 40-50 см. Такие провода соединяются либо пайкой, либо клеммниками Ваго.

Однако у ретро-проводки есть ряд недостатков. Прежде всего, кабель намного дороже обычного и у него ограниченное сечение. Для сравнения: специальный негорючий ВВГнг стоит дешевле, чем провод «ретро» (для примера ссылка на ВВГ кабель в электротехническом интернет-магазине).

Самое большое сечение ретро – 2,5 мм². Он выдерживает нагрузку до 5 кВт. Например, для загородного дома с электроотоплением этого может быть недостаточно.

Чтобы не случилось пожара, понадобится провод правильного сечения. Кроме того, для деревянных стен желательно, чтобы его изоляция была из негорючего материала.

Как выбрать негорючий кабель?

Важно выбирать кабель с негорючей изоляцией

Чтобы в случае КЗ, огонь не распространился вдоль всего провода, возьмите кабель с негорючей изоляцией. Он обозначается маркировками:

• нг – не распространяет горение. Если его поджечь, он будет постепенно затухать, не распространяя огонь;
• нг-нд – не распространяет горение и выделяет мало дыма. При горении изоляция самозатухает, при этом выделяет мало дыма. С одной стороны, при низком выделении дыма труднее заметить очаг возгорания, с другой – при пожаре вы меньше рискуете отравиться ядовитым дымом от изоляции.

Для деревянного дома подойдет ВВГнг или ВВГнг-нд (ВВГнг-LS). Он дороже ВВГ с обычной оболочкой из ПВХ, но в разы безопаснее. Кроме основных маркировок, встречаются и другие модификации:

• нг-LS – с пониженным газо- и дымовыделением;
• нг-HF – не выделяет разрушающих газообразных продуктов горения;
• нг-FRLS – огнестойкий, с пониженным газо- и дымовыделением;
• нг-FRHF – огнестойкий, не выделяет разрушающих газообразных продуктов горения;
• нг-LSLTX – с пониженным газо- и дымовыделением. Низкая токсичность при горении;
• нг-HFLTX – не выделяет разрушающих газообразных продуктов горения. Низкая токсичность при горении.

Все они подходят для проводки в деревянном доме. Но для большей безопасности лучше брать нг-LS или нг-HF, так как у них есть важное свойство – самозатухание. Притом их стоимость, по сравнению с другими модификациями, меньше.

Частые причины короткого замыкания

Варианты соединения

Качество кабеля или неправильная прокладка не всегда являются главной причиной аварии в сети. Например, короткое замыкание случается и по другим причинам:

Недостаточное сечение – при высокой нагрузке кабель с недостаточным сечением нагревается, оплавляет изоляцию и фаза замыкается с нейтралью, после чего буквально «горит» весь провод.

Механическое повреждение кабеля, при котором фаза соприкасается с нулем. После этого искрится проводка и сжигается все вокруг контактной зоны.

Неправильно выбранный тип кабеля – например, если проложить ВВГ с оболочкой из ПВХ снаружи в открытую, изоляция будет разрушаться под солнцем. Со временем она осыплется и оголенные участки проводов соприкоснутся, что приведет к КЗ.

Неправильное соединение проводов – одна из самых распространенных причин. При монтаже электропроводки приходится добавлять и соединять кабель, часто именно из-за неправильного соединения случается КЗ.

В быту применяются разные способы соединения проводов:

Скрутка – «дедовский метод», когда оголенные окончания скручиваются, а затем обматываются изолентой. Ненадежный способ, так как изолента часто ослабевает, из-за чего нарушается изоляция. В последствии может случиться короткое замыкание или утечка тока.

Спайка – аналогична скрутке, только жилы еще припаиваются. Проблема та же, что и в скрутке – сползает изолента и нарушается изоляция со всеми вытекающими последствиями. Применяется в основном для проводников с малым сечением.

Сварка – для кабелей с большим сечением. Жилы между собой привариваются, затем соединение обматывается изолентой. Не всегда получается приварить ровно, поэтому изоляция на месте соединения прилегает неплотно, соответственно, существует риск короткого замыкания.

Опрессовка – оголенные жилы спрессовываются в специальной гильзе, затем место соединения закрывается термоусадочной трубкой. Это надежный способ соединения, а сами гильзы стоят недорого. Однако соединение монтируется дольше, чем скрутка.

СИЗ – жилы скручиваются в соединяющем зажиме – колпачке с изоляцией. Соединение быстро монтируется, но держит контакт хуже, чем клеммник.

Винтовые соединения – провода соединяются при помощи винтовых контактных зажимов в корпусе из диэлектрика. Единственная проблема – зажим может ослабнуть, из-за чего уменьшится прочность контакта и он начнет греться, оплавливая корпус.

Болтовые соединения – на болт накручиваются две жилы, между которыми насаживается шайба, а затем закручиваются гайкой. Проблема этого способа в том, что сложно сделать изоляцию соединения. Применяется в основном на ЛЭП.

Самозажимные клеммники (Wago) – провода фиксируются в корпусе клеммника самозажимными ручками. Это самый быстрый и удобный способ монтажа. Со временем соединение не теряет прочности и не нарушается изоляция. Перед покупкой рекомендуется детально посмотреть, как выглядят оригинальные WAGO и «покрутить» объемные фото.

Поддельный клеммник Wago может сгореть

На форумах можно прочитать о том, что клеммники Wago – горят. На самом деле в основном горят подделки. В них используется более дешевый пластик и меньше контактная площадь соединений. Из-за этого контакт греется и оплавляет корпус. О том, как отличить настоящие Ваго от поддельных, важно ознакомиться дополнительно.

В деревянном доме риск возникновения пожара очень высокий, поэтому лучше перестрахуйтесь и сделайте качественные соединения. Короткие замыкания случаются в местах с нарушенной изоляцией или со слабым соединением контактов. «Дедовская» скрутка дешевле, но стоит ли она того?! Лучше купите набор гильз или клеммников и сделайте качественную проводку.

Даже если у вас будет идеальный тип кабеля правильного сечения и все соединения сделаны правильно и по ГОСТу, все равно нет 100% гарантии, что не случится КЗ или утечки тока.

Как предотвратить пожар в деревянном доме?

Необходимы автоматический выключатель и УЗО

Из всех видов аварий в электросети к пожару может привести короткое замыкание и утечка тока. От КЗ защищает автоматический выключатель, а от утечек – УЗО. Для качественной защиты

нужно правильно подобрать номинал автоматики.

Чтобы рассчитать силу тока для однофазной сети, нужно максимально возможную нагрузку на защищаемой линии разделить на напряжение. Например, на кухне у вас установлена розетка, в которую включается только холодильник или микроволновка и больше ничего. Мощность холодильника – 400 Вт, а микроволновки – 1000 Вт. Но в розетке может стоять тройник, в который будет включен и холодильник, и микроволновка. Максимальная нагрузка на этой линии – 1400 Вт. Рассчитываем, сколько это будет ампер:

1400Вт/220В = 6,4А.

Ближайший по номиналу вверх автомат – на 8 А, а УЗО — на 10 А. Его и выбираем.

Номинал автомата всегда должен быть равен или превышать УЗО. Если он будет ниже, то при перегрузке сетевой линии УЗО перегорит раньше, чем сработает АВ.

В трехфазной сети максимальную нагрузку нужно разделить на напряжение и коэффициент мощности – косинус «фи», он равен √3 ≈ 1,73. Например, если у вас стоит трехфазная электроплита мощностью 2 кВт, максимальная сила тока в сети будет равна:

2000Вт/(380В×1,73) = 3А.

Вам понадобится трехфазный автомат на 4 А и УЗО – на 16 А (минимальный номинал в трехфазных УЗО).

Если выбрать слишком высокий номинал автомата, на линии может случиться перегрузка, из-за чего нагретая жила в проводе оплавит изоляцию, прежде чем автомат расцепит линию. А это повышает вероятность короткого замыкания. С другой стороны, автомат низкого номинала будет постоянно выбивать.

Пожарозащитные УЗО реагируют на ток утечки от 100 мА. Тем не менее, вы можете взять УЗО на 10 мА или 30 мА, защищающие еще и от удара тока. Они защитят и от пожара, но здесь главное – не переборщить, так как во многих сетях случаются ложные утечки.

Например, если в сети старая проводка, изоляция может пропускать небольшие утечки и УЗО будет срабатывать постоянно, расцепляя линию. В деревянном доме лучше поставить несколько УЗО:

• с током утечки 100 мА – на вводе, для защиты от пожара, если по какой-либо причине не сработает УЗО на одной из линий;
• по 30 мА – на розеточную линию и освещение. В случае утечки вы сможете быстрее обнаружить ее причину;
• на 10 мА – в ванную и детскую комнаты. При контакте с водой увеличивается проводимость тока и даже маленькая утечка может стать опасной. Дети более уязвимы для тока, чем взрослые, поэтому лучше перестрахуйтесь и поставьте УЗО на 10 мА.

У проводки и электроприборов есть срок годности. Со временем изоляция теряет прочность и ослабевают контакты. Постепенно возрастает риск короткого замыкания или утечки тока, последствием чего может стать возгорание. А в деревянном доме очаг возгорания особо опасен. Чтобы не случилось пожара:

• выберите кабель с негорючей изоляцией;
• для прокладки выбирайте гофру и кабель-каналы из пластика «НГ»;
• правильно рассчитайте сечение, при необходимости возьмите с запасом;
• не экономьте на скрутке и «монтажных мелочах»;
• поставьте хорошую правильно подобранную автоматику.

​Материал подготовлен на основании консультации технических консультантов интернет-магазина АксиомПлюс +38 (044) 38-38-960

Какая электропроводка лучше: скрытая или внешняя?

Часто перед мастерами-электриками стоит вопрос: какую проводку лучше использовать в том или ином случае? Стоит заметить, что вопрос далеко непраздный, поскольку от правильности выбора в данном случае зависит, ни много ни мало, безопасность всего жилища.

Электрическая проводка бывает всего двух типов: внешняя и внутренняя. При этом и скрытая, и внешняя проводка имеют свои достоинства, то есть, однозначно нельзя сказать какая проводка лучше: внешняя или скрытая. Однако в большинстве случае выбор ограничен довольно жесткими рамками.

Так, в многоэтажных кирпичных или панельных домах в основном используется скрытая проводка, тогда как прерогатива частных деревянных домов – внешняя.

Скрытая проводка

В зависимости от материала стен и технических характеристик проводов, такую проводку прокладывают несколькими способами.

Несменяемую прокладывают еще до начала штукатурных работ, закрепляя провод алебастром. После проведения штукатурных работ кабель оказывается полностью замоноличенным в стене. Можно также проложить его в штробы в стене, на слой намета из алебастра.

Сменяемую прокладывают в пустотах бетонных перекрытий или в виниловых трубках. Самостоятельно такую проводку установить достаточно сложно, поэтому ее прокладывают квалифицированные электрики на этапе строительства дома.

Достоинства:

• Эстетичность внешнего вида помещения
• Возможность наклеивать на стену обои, монтировать стеновые покрытия
• Оптимально подходит для прокладки в санузле, поскольку в данном случае воздействие с влагой исключено.

Недостатки:

• Трудность ремонта из-за недоступности
• Сложность определения места повреждения
• Необходимость после ремонта электропроводки заново штукатурить стены, переклеивать обои, причем, если у вас в запасе не осталось лишнего рулона, переклеивать придется все стены.

Внешняя проводка

Наиболее оптимальный способ прокладки внешней проводки – при помощи плоских проводов либо при помощи витых на роликах-изоляторах.

Плоские крепятся к стене гвоздями или специальными скобами, прибиваемыми на расстоянии примерно 25 см друг от друга. При этом если кабель крепится к деревянной стене, необходимо под него проложить прокладку из асбеста, выступающую не менее чем на 10 см с каждой стороны провода.

Можно слегка «облагородить» такую проводку, замаскировав ее при помощи специальных пластиковых коробов. Однако в любом случае придется смириться с неэстетичным видом помещения.

Прокладка наружной проводки при помощи витого кабеля выполняется довольно просто: к стене, на расстоянии 10 см друг от друга крепятся ролики-изоляторы, на которые, собственно, и натягивают провода. Единственное условие при этом, чтобы расстояние между проводкой и стеной составляло не менее 10 мм.

Полностью сохраняя все достоинства наружной проводки, витой провод смотрится чрезвычайно эстетично, придавая помещению очарование и шарм прошлых эпох. Плюс, они комплектуются дополнительными аксессуарами в стиле ретро: выключателями, розетками, распаячными коробками, рамками, соответственно, вы сможете оформить интерьер в едином стиле.

Внешняя проводка отлично подойдет для установки не только в деревянном доме, но и в городской квартире, гостинице, клубе, ресторане, при условии, что дизайн помещений выдержан в соответствующем стиле.

Достоинства:

• Высокая ремонтопригодность
• Пожаробезопасность
• Легкость замены выключателей и розеток
• Высокая эстетичность

Кордвуд: пять лучших советов по электротехнике

Прокладка электрических проводов в доме из дров требует понимания электрической системы дома и электробезопасности. Я лично решил обе проблемы, наняв мастера-электрика, который присматривал за мной и помогал мне в установке проводки.

В течение последних 30 лет учителя из дров выступают за использование опорных конструкций для домов из дров. Так много преимуществ: 1. Крышу можно возвести до того, как будут начаты дрова. 2. Проводка может быть установлена. 3 Сантехнические линии могут быть запущены. 4. Можно установить шкафы. 5.  Материалы и рабочие остаются сухими. 6. Если зима наступит рано, недостроенные секции можно временно закрыть и продолжить работы внутри.

Самый эффективный способ прокладки электропроводки — сделать это до того, как будут построены деревянные стены. То же самое и с сантехникой. Хороший план дома / план этажа должен включать все характеристики проводки.

Вот пять основных способов подключения электропроводки к деревянному зданию. Владелец/застройщик должен провести анализ затрат/выгод, чтобы определить, что работает с точки зрения бюджета, что безопасно, а что одобрено нормами.

I. Использование металлического электрического кабеля.   Это самый безопасный и наиболее совместимый метод. Провода можно тянуть после установки кабелепровода и менять их в любое время.

2.  С помощью проволоки 14-2 или 12-2 , прикрепленной скобами к середине каркаса стойки. Проводка 12-2 также может использоваться для подземной проводки, оболочка провода непроницаема для почвы.

3.  14-2 электропроводка прикручена к стойкам и уведена на чердак. Обратите внимание на угол стековой стены, построенный как единая стойка слева.

Окно с опорной рамой имеет отверстие для розетки под ним. Клейкая лента — это попытка остановить отпечатки ладоней на 150-летнем столбе.

4. Проводка Blue Smurf (гибкие пластиковые трубки).

Провода можно заранее «пропустить/протянуть» через гибкую трубку. Пластиковая оболочка защищает провода. Розетки и выключатели можно расположить в любом месте стены (не только рядом со стойкой).

Это готовый интерьер дома «Blue Smurf Wiring», пластины переключателей прикреплены к стойке, а затем закреплена накладка.

5. Трубопровод с выдолбленными бревнами для приемных ящиков.

6. Трубопровод можно разместить внутри деревянных стен. Это также называется кабелепроводом или дорожкой  проводки  (среди прочих названий) и позволяет строителю принимать решения о проводке после того, как кордная древесина будет закончена.

Обратите внимание на привлекательный случайный рисунок и герметичные швы.

Кабельная проводка укладывается на поверхность стен.

Майкл Хэнсон из Миннесоты демонстрирует свое решение для трубопроводов Blue Smurf, одобренное правилами, и простоту конструкции.

Петерсоны демонстрируют соответствие нормам в Висконсине, используя проволоку 14-2 с проволочными скобами вдоль внутренней части столбов (там, где раствор не касается).

Боб Галламор дает хороший совет, когда предлагает: я купил коробку на 200 ампер с 40 ячейками (она может вместить до 80, если вы используете тандемные выключатели). доллар на вашу установку…»

Боб также предлагает маркировать входящие и исходящие провода, чтобы не испортить соединение. «Есть отдельный выключатель для розетки GFI для боковой двери, двери гостиной и стороны дома, выходящей в сад. Я полагаю, что эти трое добавляют около 200 долларов к стоимости моей электрической установки, но наличие надежного и безопасного электропитания в этих местах будет полезно, пока дом здесь».

Это не исчерпывающий список, это только начало. Я не упомянул BX, Romex или другие методы надежной изоляции проводов от случайного повреждения. Укладка проводки в центральную полость (второй вариант) на расстоянии 8 дюймов от потенциального повреждения (и закрепление проволочными скобами) является самым простым и наименее дорогим методом прокладки проводки ДО того, как начнется засыпка дровами. Я буду продолжать ДОБАВЛЯТЬ советы и рекомендации.

Если вы хотите узнать, как построить деревянный коттедж, хижину или дом, посетите веб-сайт www. cordwoodconstruction.org если вы заинтересованы, нажмите на Интернет-книжный магазин , чтобы увидеть всю литературу по кордвуду, доступную в печатном и электронном формате.

Если у вас есть вопросы, на которые нет ответов на веб-сайте, вы можете написать мне по адресу [email protected]

Читатели запросили краткую биографию, поэтому вот:

«Ричард и Бекки Флатау построили свой деревянный дом без ипотеки в 1979 году в Меррилле, штат Висконсин. С тех пор они написали книги, провели семинары, участвовали в конференциях Cordwood 2005, 2011 и 2015 годов и давали консультации строителям кордвуда. Cordwood Construction: Best Practices DVD, Cordwood Construction Best Practices (печатная версия) и Cordwood Conference Papers 2015 — новейшие публикации, доступные в книжном онлайн-магазине Cordwood. www.cordwoodconstruction.org

         Нажмите на картинку, если хотите заказать этот «лучший из лучших» DVD.





Понимание деталей проводки и розеток

Шэннон Ли

Примечание редактора. Это статья 4 из 8 в Главе 7: Руководство по электрике Руководства по восстановлению дома Old House Web. Это руководство было разработано и отредактировано для старых домов из оригинальных материалов в руководстве по восстановлению жилья и городского развития США (HUD).

4. ЭЛЕКТРОПРОВОДКА И РОЗЕТКИ

Раздел 1. Обзор

Электропроводка в жилых помещениях претерпела множество изменений с момента ее появления в конце 1800-х годов. Сегодня в большинстве домов есть служебные провода, провода передачи, проводка ответвлений, шнуры питания приборов и даже удлинители различной длины и назначения. В этом конкретном разделе основное внимание уделяется проводке ответвленной цепи, которая проходит между розетками и автоматическими выключателями.

Понимание деталей проводки и розеток (или розеток) напрямую связано с безопасностью. Вот несколько ситуаций с проводкой, с которыми вы можете столкнуться в своем старом доме:

• Проводка ручки и трубки. Популярная в 1920 году система с ручкой и трубкой представляла собой двухпроводную систему, удерживаемую на расстоянии около одного дюйма от стоек и балок с помощью фарфоровых ручек или защищенную фарфоровыми трубками там, где она пересекала другие провода или проходила через каркас. Проводка с ручкой и трубкой не имела заземления, а розетки не были поляризованы.
• Деревянные направляющие. Запрещенные с 1930-х годов, деревянные дорожки все еще можно найти в очень старом доме. Если вы обнаружите деревянную дорожку — деревянный молдинг, содержащий два или три провода — во время ремонтных работ дома, немедленно удалите его.
• Металлические направляющие. Металлические направляющие, впервые признанные в 1907 году Национальным электротехническим кодексом, используются до сих пор. Они считаются более безопасными, чем их аналоги из горючей древесины.
• Новый трубопровод. Гибкие стальные трубы Greenfield, разработанные в конце 1890-х годов, позволяли легко прокладывать провода сквозь стены и полы.
• Бронированный кабель (тип AC). Бронированный трос был разработан в конце 1890-х годов, но не получил широкого распространения до 19 века.20 с. Непрерывная спираль из оцинкованного металла обеспечивала в этой системе единственное заземление; в 1959 году безопасность армированного кабеля была значительно повышена, когда для создания заземления была добавлена ​​тонкая алюминиевая соединительная полоса.
• Кабель в неметаллической оболочке. Этот кабель содержит два изолированных резиновых проводника, окруженных тканевой оболочкой. В конце 1940-х изоляция проводника сменилась с резиновой на пластиковую, а к 1960-м тканевая оболочка тоже сменилась на пластиковую.

Общие проблемы, с которыми вы можете столкнуться в старом доме, обычно связаны с ухудшением изоляции или ослаблением соединений. Ослабленные или сломанные соединения обычно легко исправить, но проблемы с изоляцией могут превратиться в серьезную работу по перемонтажу. Многие проблемы с ухудшением изоляции можно отнести к возрасту; например, срок службы резиновой изоляции составляет около 25 лет. Если в доме была проводка до 1930 года, резиновая изоляция может стать опасной.

Есть несколько способов решения проблем со старой изоляцией:

1. Полная замена электропроводки. Иногда полная замена электропроводки является самым простым и безопасным способом решения проблем с электропроводкой в ​​старом доме, включая изношенную изоляцию и перегрузку цепей. Хитрость заключается в том, чтобы выполнить повторную проводку с минимальным повреждением потолков и стен.
2. Установка дорожек качения. Опция для повторной проводки включает кабельные каналы, которые надежно удерживают проводку в металлических или ПВХ-каналах, защищенных колпачком. Менее затратные, чем прокладывание проводов через структуру дома, кабельные каналы более заметны, но обеспечивают гораздо большую гибкость при будущих изменениях.
3. Ремонт изоляции. Существует несколько способов ремонта осыпающейся изоляции, но уточните у местных чиновников по нормам и правилам, чтобы убедиться, что исправления приемлемы.

Раздел 2. Крепления для алюминиевой проводки

Алюминиевая проводка широко использовалась в период с 1962 по 1972 год. Опасности алюминиевой проводки включают соединения с разнородными металлами и окисление алюминия, оба из которых могут привести к электрическому сопротивлению. Это делает провода более горячими при использовании и, как следствие, создает опасность возгорания.

Есть три способа решить проблему во время ремонта дома:

1. Замена электропроводки. Самый безопасный способ обращения с алюминиевой проводкой — полностью удалить ее и заменить на гораздо более безопасный медный провод.
2. Разъемы AMP COPALUM. Единственный ремонт, признанный Комиссией по безопасности потребительских товаров США (CPSC) для постоянного ремонта. Эти разъемы должен устанавливать электрик, обученный их использованию.
3. Соединители «Скотчлок». CPSC считает эти разъемы единственной надежной альтернативой креплению AMP COPALUM, но опять же, установка может производиться только сертифицированным электриком.

Раздел 3. Безопасные розетки

Заземление и поляризация — два ключевых элемента безопасной системы розеток. Заземление защищает вас от потенциального поражения электрическим током, направляя избыточные токи в сторону системы заземления, а поляризация разделяет горячие и нейтральные провода электрической системы, чтобы избежать случайного перепутывания. В современных системах розеток поляризация достигается за счет того, что два штыря в розетке имеют разные размеры, чтобы вилки всегда подключались одинаково. Розетки с тремя контактами обычно имеют эту функцию поляризации, а также штырь заземления.

В старом доме розетки с двумя контактами (известные как розетки) могут быть не заземлены или не поляризованы. Хотя розетки с двумя штырями не нужно заменять в ходе ремонта дома, поскольку заземленные и поляризованные розетки безопаснее, их обязательно следует заменить. Есть несколько способов внести изменения:

1. Замена проводки. Прокладка новой проводки — единственный способ обеспечить надлежащее заземление. Это особенно важно, если розетка будет использоваться для питания чувствительного электронного оборудования.
2. Новые заземлители. Заземляющий проводник, идущий обратно к сервисной панели или к ближайшей доступной точке системы заземляющих электродов, дешевле, чем полная замена проводки.
3. Проверьте коробку с розеткой. Проверьте коробку розеток с помощью тестера цепи, чтобы убедиться, что она заземлена. Если это так, просто добавьте новую розетку и убедитесь, что заземление надежно.
4. Установите прерыватели цепи замыкания на землю. Если вы собираетесь заменить розетку с двумя контактами, но не можете заземлить трехконтактную, вы можете использовать прерыватель цепи замыкания на землю (GFCI).
