Калькулятор расчета производительности циркуляционного насоса
Главная / Калькуляторы / Калькулятор расчета производительности циркуляционного насоса
от: Сергей Калькуляторы 3 комментария 27 февраля, 2017
Правильно рассчитанная и установленная система индивидуального отопления функционирует долго и безаварийно, равномерно прогревая всю площадь дома или квартиры. Для этого нужно, чтобы в системе были установлены и грамотно соединены все необходимые компоненты: котёл, трубы, радиаторы отопления, коллектор, арматура безопасности. Если в котле отопления нет циркуляционного насоса, надо установить отдельное устройство.
Но иногда, уже в процессе эксплуатации, можно заметить, что, например, одна из комнат не прогревается так, как нужно. Тогда в существующий контур отопления необходимо установить дополнительный насос. Рассчитать требуемую производительность поможет калькулятор расчёта производительности циркуляционного насоса.
Естественно, устанавливать дополнительную помпу можно только после тщательной диагностики, если она покажет, что в системе отопления нет неисправностей.
Тогда монтаж циркуляционного насоса может улучшить ситуацию. Если в контуре отопления уже есть такое устройство, но оно не справляется со своими функциями, то после расчёта требуемой мощности насос надо будет заменить. Правильно рассчитать производительность циркуляционного насоса можно, только учитывая характеристики всей системы и помещения.
Для расчёта существует распространённая формула:
Q = N / (T2-T1) х К.
В этой формуле:
- Q обозначает производительность,
- T1 и T2 — температура теплоносителя в трубах на входе котла и на выходе, соответственно. Температура жидкости на выходе обычно составляет 90°С, на входе — 70 °С. N — это мощность котла.
- К— коэффициент, который учитывает теплоёмкость воды или другого теплоносителя. Для воды эта цифра составляет 1,16.
Кроме параметров производительности циркуляционного насоса, нужно учитывать и другие факторы: энергопотребление, рабочее давление, шумность, тип, фирму-производителя. Также при расчёте надо взять во внимание гидравлическое сопротивление системы, которое будет отличаться, в зависимости от количества радиаторов отопления, наличия конвекторов, системы тёплого пола.
Рассчитывать требуемые параметры вручную не всегда удобно. Чтобы сделать это проще и быстрее при помощи специального калькулятора. Ниже есть калькулятор расчета производительности циркуляционного насоса. С его помощью можно учесть все необходимые параметры и сделать расчёт за считанные минуты.
Калькулятор расчета производительности циркуляционного насоса
Введите заправшиваемые значения и нажмите кнопку «Рассчитать требуемую минимальную производительность насоса»
Укажите мощность отопительного котла
Укажите тип приборов теплообмена
Радиаторы отопления
Конвекторы скрытой установки
Водяной теплый пол
Просмотры: 936
Пррокрутка
Как подобрать циркуляционный насос для системы отопления
Содержание:
- Какие бывают виды
- Расчеты насосного оборудования
- Расчет производительности
- Расчет рабочего давления в контуре
- Таблица для эмпирического подбора насоса
- Основные производители
- Заключение
Агрегаты в системах обогрева зданий дают дополнительные возможности регулировки режима.
Несмотря на дополнительные затраты, связанные с приобретением и установкой циркулярного насоса, суммарные расходы быстро окупаются, позволяя оптимизировать режим отопления.
Перед тем как подобрать циркуляционный насос, расчет основных параметров весьма желателен по следующим соображениям:
- недостаточная мощность агрегата сделает отопительную систему малоэффективной, а проживание в доме – некомфортным;
- избыточная мощность приведет к перерасходу затрат на обогрев жилища.
Таким образом, подбор этого специализированного устройства во многом предопределяет успешность работы отопления жилого дома.
Какие бывают виды
Насос для отопления является в современных системах одним из решающих факторов, обеспечивающих равномерное перемещение теплоносителя и, следовательно, нагреваются все тепловыделяющие элементы одинаково .
РАСЧЁТ НАПОРА И ПРОИЗВОДИТЕЛЬНОСТИ ЦИРКУЛЯЦИОННОГО НАСОСА
Смотрите это видео на YouTube
Такие агрегаты наделены комплектом достоинств, определяемых как:
- Способствуют сохранению постоянной температуры теплоносителя.
- Невысокий уровень потребления электроэнергии.
- Высокая надежность при работе.
- Простота применения.
Их основной функциональной задачей – нивелирование сопротивления трубной разводки протоку греющего вещества.
Существуют два основных конструктивных исполнения циркулярных насосов:
- с сухим ротором;
- с мокрым ротором.
Рабочая камера устройства с сухим ротором отделена от электродвигателя герметичной перегородкой. Такие агрегаты обычно имеют более высокую мощность и производительность, но издают шум при работе, поэтому их применение огранивается установкой в изолированных помещениях или зданиях.
Насосы с мокрым ротором работают в среде теплоносителя, что увеличивает срок их службы. По этой же причине они являются малошумными, что позволяет их применение внутри обслуживаемых зданий.
Существенным недостатком таких агрегатов является их невысокий коэффициент полезного действия, что ограничивает их применение в больших отопительных системах, однако в небольших частных домах они применяются очень широко из-за упомянутой выше малошумности и долговечности.
Нужно отметить, что критерии выбора не ограничиваются учетом их положительных и отрицательных качеств. Выбор циркуляционного насоса для отопления обязательно включает в себя его расчет по нескольким критериям.
Расчеты насосного оборудования
Перед началом расчета уточним функциональное назначение циркулярных агрегатов, применяемых для систем отопления:
- перекачка теплоносителя по трубопроводящей сети, суммарный объем котрой зависит от размеров помещении, подлежащих обогреву;
- преодоление сопротивления протоку теплоносителя внутри системы, оказываемое трубами и элементами арматуры.
Расчет производительности
Одним из контрольных параметров является производительность насосного оборудования, которая рассчитывается из соотношения:
– количество тепловой энергии, потребляемой в конкретным помещении;
— величина производительности насосного устройства;
– удельная теплоемкость, если как теплоноситель применяется вода, для других видов (трансформаторное масло, антифриз и др.
) применяются соответствующие данные;
— разность температуры между прямыми и обратными ветвями отопительной системы, которая может составлять:
- 20оС – при нормальной системе отопления жилых площадей;
- 10оС – уровень температуры на нежилых площадях с низкотемпературным отоплением;
- 5оС – температура теплового носителя в системе теплого пола.
Показатель производительности – паспортная характеристика, в технической документации отражается как кубометров за час. Чтобы результат расчета соответствовал привычной для нас форме, его нужно разделить на величину удельного веса воды.
Насос циркуляционный GRUNDFOS ALPHA
Смотрите это видео на YouTube
Приведем пример расчета: площадь отапливаемого помещения составляет 200 квадратных метров, следовательно, чтобы его обогреть понадобятся затраты энергии в 20000 Вт. Помещение оснащено нормальной системой отопления с разностью температур 20оС.
Используя эти числовые значения в приведенной формуле, получаем:
20000/(1,16 х 20) = 862 кг/час,
перерасчет в привычные величины дает результат
862 / 971,8 = 0,887 м3/час.
Для отопления указанного помещения понадобится насос с производительностью не менее 0,9 м3/час. Этот показатель нужно искать в паспорте.
Для расчета этой характеристики можно применить и такую формулу:
G = 3,6Q/(c x dT) кг/час, где
с – удельная теплоемкость носителя, применяемого в отоплении.
Проше всего выбрать насос, если уже известна мощность котла. В этом случае можно применить соотношение:
Q = N x dT, где
Q – производительность агрегата;
N – мощность котла;
dT – разность температур на выходе из котла и на обратке.

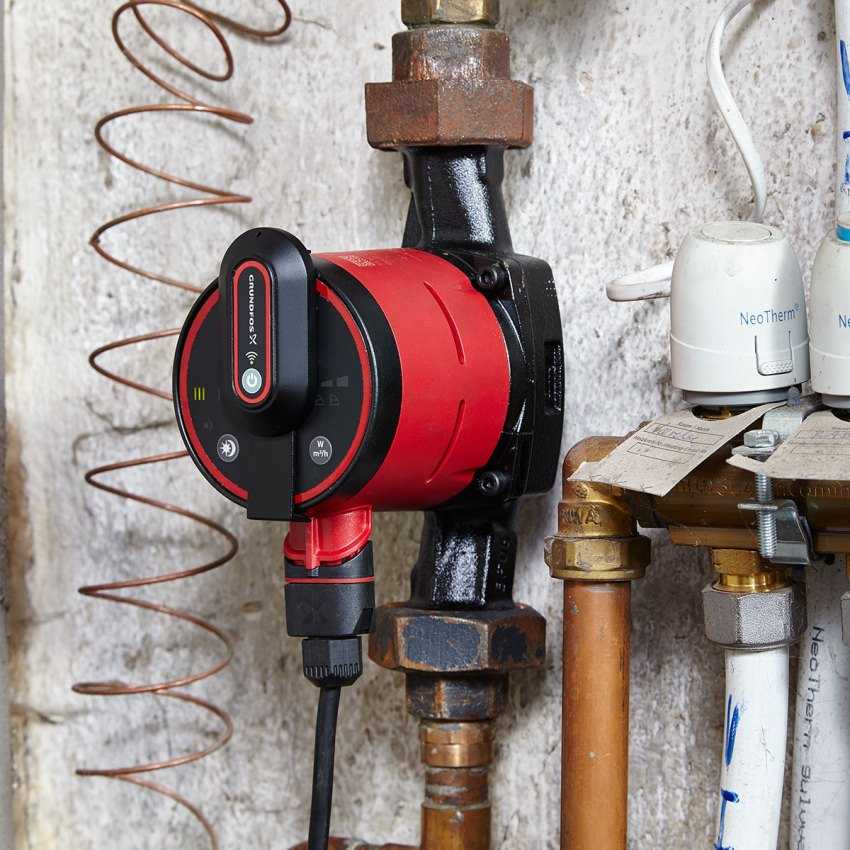

На представленном выше фото показано правильное подключение агрегата для системы отопления с использованием байпаса. Такое размещение позволяет пустить поток жидкости обходным путем при необходимости производства ремонтных работ или замены насоса без остановки функционирования отопительной системы.
Смотрите как сделать отопление в честном доме самостоятельно.
Важно! Расположение ротора только горизонтальное! Направление потока указано стрелкой на корпусе.
Расчет рабочего давления в контуре
Хорошее и не очень о насосах для систем отопления.
Смотрите это видео на YouTube
Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:
P = (R x L + Z) / p x q, где:
- P – величина давления;
- R – сопротивление потоку для прямых участков трубопровода;
- L – общая длина
- Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
- р – величина плотности теплоносителя при рабочей температуре;
- q – значение ускорения свободного падения.
При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:
P = R x L x ZF, где
R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;
L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;
ZF – коэффициент увеличения, зависящий от следующих показателей:
- для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
- при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.
Насос отопления. Устанавливаем правильно
Смотрите это видео на YouTube
Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.
Важно! Расчетную величину для любого показателя необходимо увеличить на 15 – 20 %, чтобы не эксплуатировать аппарат на максимальных режимах. Это защитит его от перегрузок и преждевременного выхода из строя.
Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.
Таблица для эмпирического подбора насоса
Таблица 1.
| Отапливаемая площадь (м2) | Производительность (м3/час) | Марки |
| 80 – 240 | От 0,5 до 2,5 | 25 – 40 |
| 100 – 265 | Та же | 32 – 40 |
| 140 – 270 | От 0,5 до 2,7 | 25 – 60 |
| 165 – 310 | Та же | 32 – 60 |
Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.
Как выбрать циркуляционный насос
Смотрите это видео на YouTube
Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.
Основные производители
Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.
Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.
Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.
Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.
Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.
Линейка продукции UPS может работать с применением 3-х режимов производительности.
Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.
Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла.
Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.
Заключение
Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.
Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!
примеры расчета и правила выбора
Циркуляционный насос – это малогабаритное устройство, основной задачей которого является улучшение работы и повышение производительности системы отопления. Он врезается прямо в трубопровод, оптимизируя скорость движения теплоносителя. Благодаря этому даже дом с большой жилой площадью будет прогреваться достаточно быстро.
Чтобы купить оптимальную модель, вам предстоит разобраться, как рассчитать насос для отопления и на какие нюансы ориентироваться при выборе. Именно этим вопросам посвящена наша статья – в этом материале мы рассмотрели пример расчета оборудования, уделили внимание принципу работы и основным типам насосов.
Также мы дали рекомендации по выбору, монтажу и безопасной эксплуатации насосного оборудования, снабдив статью наглядным фото и подходящим видео с расчетом требуемой мощности устройства и советами по установке его в контур отопления.
Содержание статьи:
- Принцип работы и назначение насоса
- Когда следует использовать насос?
- Принцип работы устройства
- Основные типы насосов для отопления
- Оборудование мокрого типа
- Аппараты «сухого» типа
- На что обратить внимание при выборе насоса?
- Критерий №1 – комплектация оборудования
- Критерий №2 – расчет оптимальной мощности
- Критерий №3 – количество скоростей и шум насоса
- Критерий №4 – производитель оборудования и цена
- Особенности монтажа циркуляционного насоса
- Правила и нюансы эксплуатации оборудования
- Распространенные поломки
- Выводы и полезное видео по теме
Принцип работы и назначение насоса
Основная проблема жителей последних этажей многоквартирных домов и владельцев загородных коттеджей — холодные батареи.
В первом случае теплоноситель просто не доходит до их корпуса, а во втором не нагреваются самые дальние участки трубопровода. И все это из-за недостаточности .
Когда следует использовать помпу?
Единственным правильным решением в ситуации с недостаточным напором является модернизация системы отопления теплоносителем, циркулирующим под действием силы тяжести. Здесь поможет установка насоса. Основные схемы организации отопления с насосной циркуляцией.
Эта опция будет актуальна для владельцев частных домов, позволяя значительно сократить расходы на отопление. Существенным преимуществом такого циркуляционного оборудования является возможность изменения скорости движения теплоносителя. Главное не превышать максимально допустимые показатели диаметра труб вашей системы отопления во избежание лишнего шума при работе агрегата.
Так, для жилых помещений с номинальным проходом трубы 20 мм и более скорость составляет 1 м/с. Если задать этому параметру максимальное значение, то можно прогреть дом в кратчайшие сроки, что немаловажно, когда хозяев нет и здание успело остыть.
Это позволит получить максимальное количество тепла за минимальное время.
Насос – важный элемент системы отопления дома. Это помогает повысить его эффективность и снизить расход топлива.
Принцип работы устройства
Циркуляционная установка работает от электродвигателя. Он забирает нагретую воду с одной стороны и проталкивает ее в трубопровод, расположенный с другой. А с этой стороны снова приходит новая порция и все повторяется.
Теплоноситель движется по трубам системы отопления за счет центробежной силы. Работа насоса немного напоминает вентилятор, только по комнате циркулирует не воздух, а теплоноситель по трубопроводу.
Корпус аппарата обязательно изготавливается из коррозионностойких материалов, а для изготовления вала, ротора и колеса с лопастями обычно используется керамика.
Основные виды насосов для отопления
Все оборудование, предлагаемое производителями, делится на две большие группы: мокрые или сухие насосы. Каждый вид имеет свои преимущества и недостатки, которые необходимо учитывать при выборе.
Оборудование мокрого типа
Тепловые насосы, называемые «мокрыми», отличаются от своих аналогов тем, что их рабочее колесо и ротор размещены в теплоносителе. При этом электродвигатель находится в герметичном боксе, куда не может попасть влага.
Этот вариант идеально подходит для небольших загородных домов. Такие устройства отличаются своей бесшумностью и не требуют тщательного и частого обслуживания. Кроме того, они легко ремонтируются, регулируются и могут использоваться при стабильном или незначительно изменяющемся уровне расхода воды.
Отличительной чертой современных моделей мокрых насосов является простота их эксплуатации. Благодаря наличию «умной» автоматики можно без проблем увеличить производительность или переключить уровень обмоток
Что касается недостатков, то вышеуказанная категория характеризуется низкой производительностью. Этот минус вызван невозможностью обеспечения высокой герметичности муфты, разделяющей теплоноситель и статор.
Устройства «сухого» типа
Данная категория устройств характеризуется отсутствием прямого контакта ротора с перекачиваемой им нагретой водой. Вся рабочая часть оборудования отделена от электродвигателя резиновыми защитными кольцами.
Главной особенностью такого отопительного оборудования является большой КПД. Но это преимущество приводит к существенному недостатку в виде высокой шумности. Проблема решается установкой агрегата в отдельном помещении с хорошей звукоизоляцией.
При выборе стоит учитывать тот факт, что насос «сухого» типа создает завихрения воздуха, поэтому могут подниматься мелкие частицы пыли, что негативно скажется на уплотнительных элементах и, соответственно, на герметичности устройства.
Производители решили эту проблему следующим образом: при работе оборудования между резиновыми кольцами создается тонкий слой воды. Он служит смазкой и предотвращает разрушение уплотнительных деталей.
Устройства, в свою очередь, делятся на три подгруппы:
- вертикальные
- блочные;
- консольный.
Особенностью первой категории является вертикальное расположение электродвигателя. Такое оборудование стоит покупать только в том случае, если планируется перекачка большого объема теплоносителя. Что касается блочных насосов, то они устанавливаются на ровную бетонную поверхность.
Блочные насосы предназначены для использования в промышленности, когда требуются большие характеристики расхода и давления
Консольные устройства характеризуются расположением всасывающего патрубка снаружи улитки, а нагнетательного — на противоположной стороне корпуса.
Более подробно мы рассказали об устройстве и работе насосов.
На что обратить внимание при выборе насоса?
Подбор насоса для автономного отопления необходимо производить исходя из гидравлических характеристик системы отопления загородного дома. Поэтому перед посещением магазина необходимо рассчитать оптимальное количество тепла, которое потребуется для поддержания комфортной для проживания температуры в помещении.
Грамотно выполнить Поможет дополнительная информация, которую следует прочитать. Либо можно воспользоваться консультацией грамотного специалиста.
На оптимальное количество тепла для конкретного объекта влияет множество факторов:
- материал, который применялся для возведения и утепления стен;
- климатические условия;
- особенности полов и перекрытий;
- наличие термостатических вентилей;
- характеристики стеклопакетов установленных в коттедже.
При выборе насоса для автономного отопления особое внимание следует уделить сфере применения той или иной модели, количеству скоростей и уровню шума. Также немаловажную роль играет производитель и цена оборудования.
При выборе устройства для организации принудительной циркуляции в системе отопления особое внимание следует уделить техническим характеристикам во избежание работы насоса вхолостую или на пределе его возможностей
Критерий №1 — комплектация
В большинстве случаев специалисты советуют устанавливать тепловые насосы, роторы которых полностью погружены в теплоноситель.
Ведь кроме небольшого уровня шума такие агрегаты успешнее справляются с высокими нагрузками.
В результате система с «мокрым» оборудованием прослужит дольше, ее будет легче ремонтировать и она не потребует чрезмерного внимания.
Отдавайте предпочтение моделям, для изготовления которых используются прочная сталь и подшипники, а вал выполнен из керамики. Их преимущество заключается в сроке службы, который составляет не менее двух десятков лет.
Вам следует отказаться от покупки чугунного циркуляционного насоса. Ведь такой прибор быстро придет в негодность и потребует замены
Если выбор пал на тепловой насос «мокрого» типа, то нужно учитывать, что его не следует устанавливать в систему отопления коттеджа открытого типа. Ведь в этом случае подогретая вода, смазывающая механизм, содержит в своем составе различные примеси.
Например, микрочастицы песка могут забить зазор между ротором и статором, что приведет к скорой поломке насоса.
Что касается открытых систем, то в них такое оборудование может функционировать годами.
Однако для этого не потребуется никакого специализированного обслуживания.
Критерий №2 — расчет оптимальной мощности
Производительность насоса, предназначенного для работы в системе отопления, можно рассчитать самостоятельно. Для этого нужна общая длина трубопровода, по которому оборудование будет перекачивать теплоноситель.
На каждые 10 метров длины берем 0,6 метра напора прибора. Так, для небольшого дома с длиной отопительного контура 70 метров нужен насос с напором 4,2 метра.
Можно пойти другим путем и рассчитать этот показатель по формуле:
Q = 0,86 * R / TF-TR ,
Где:
- — R в нужном месте строительство;
- ТФ и ТР показывают температуру теплоносителя при подаче в систему и на ее выходе соответственно. Используются значения в градусах Цельсия.
В европейских странах в качестве параметра R преимущественно используются два значения: 100 Вт/м 2 — для дома, где расположены одна-две квартиры, и 70 Вт/м 2 — для многоквартирных домов.
Приведенный выше метод является лишь одним из многих способов расчета оптимальной производительности циркуляционного насоса. Только квалифицированный специалист может произвести максимально точные расчеты.
Когда необходимо произвести расчеты с минимальной погрешностью, рекомендуется использовать специальные таблицы. Они дают значения, оптимальные для тех или иных домов и квартир.
Критерий №3 — количество скоростей и шум насоса
Главной особенностью современных моделей насосов является возможность их настройки. Вы можете регулировать мощность, переключая скорость устройства.
На сегодняшний день наиболее распространены модели с тремя скоростями. Это позволяет максимально быстро обогреть жилое помещение при похолодании, а в случае потепления снизить производительность устройства, при этом экономя электроэнергию.
Если вам нужно купить оборудование, производящее минимально возможный шум, то насос мокрого типа – лучший выбор.
Если агрегат установлен с «сухим» ротором, при его работе будет слышен посторонний звук, который появляется в результате вращения вентилятора, охлаждающего электродвигатель..png)
Поэтому такое устройство лучше установить в отдельной комнате, а для жилого выбрать что-то менее громкое.
Низкий уровень шума мокрых насосов – основная причина их популярности
Далеко не всегда появление посторонних шумов при запуске свидетельствует о неисправности. Довольно часто это происходит из-за воздуха, который остается в системе отопления. Для решения этого вопроса рекомендуется перед запуском использовать специальные клапаны.
Критерий №4 — производитель оборудования и цена
После проведения всех необходимых расчетов можно приступать к просмотру каталога с циркуляционными насосами. Заказ лучше делать на тех веб-ресурсах, где есть продуманная система фильтрации товаров. Это позволит быстро найти модели с оптимальными характеристиками.
Современный рынок предлагает широкий выбор насосов для систем отопления. Сотни производителей говорят, что их продукция надежна, качественна и долговечна. Но далеко не всегда заявленные характеристики соответствуют реальным.
Поэтому лучше заказывать технику от производителей, заявивших о себе на весь мир.
В список известных и надежных фирм, производящих насосы для систем отопления, следует включить следующие марки:
- Halm;
- Вило;
- Эбара;
- DAB
- АльфаСтар;
- Педроло;
- Грундфос.
Стоимость узлов для организации принудительной перекачки теплоносителя полностью зависит от мощности, типа насоса и марки. Как правило, цена оборудования варьируется в диапазоне от 60 до 220 долларов. Рекомендуем ознакомиться с для отопления по мнению пользователей.
Что касается отечественных производителей, то они не выпускают бытовую технику, а предлагают только модели, предназначенные для промышленного использования.
Чаще всего циркуляционные насосы имеются в продаже и имеют усредненные параметры, что создает определенные проблемы при выборе оборудования. В этом случае лучше отдать предпочтение устройству, работающему в нескольких режимах.
Особенности монтажа циркуляционного насоса
Для обеспечения эффективной работы системы отопления дома следует правильно выбрать место в отопительном кольце для установки оборудования. Рекомендуется найти область, где в области всасывания теплоносителя всегда наблюдается избыточное давление воды. Известно несколько способов, с помощью которых это условие может быть достигнуто искусственно.
Первый способ заключается в поднятии расширительного бака на 0,8 м по отношению к самому высокому участку трубопровода. Это можно реализовать только в доме, где позволяют потолки. Хорошим решением будет установка расширительного бака на чердаке. Но в этом случае придется заняться утеплением кровли, чтобы избежать ненужных теплопотерь.
Второй способ заключается в переносе трубки от расширительного бачка с подающего стояка и погружении ее в то место, где рядом находится всасывающий патрубок насоса. За счет этого можно создать просто идеальные условия для организации принудительной подкачки горячей воды в системе отопления дома.
Насос можно установить непосредственно в подающий трубопровод. Такое решение будет целесообразно только в том случае, если циркуляционное оборудование выдерживает максимально возможную температуру теплоносителя
Даны подробные рекомендации по установке насоса, схема подключения и пошаговая инструкция по установке.
Правила и нюансы эксплуатации оборудования
Циркуляционный насос покупается не на год и даже не на два. Поэтому каждый владелец загородного дома должен позаботиться о том, чтобы техника долгие годы находилась в исправном состоянии. Добиться надежности и корректной работы устройства можно только в случае правильного и своевременного обслуживания.
В перечень основных правил эксплуатации теплового насоса следует включить следующие аспекты:
- запрещается включать аппарат при нулевой подаче;
- убедитесь, что оборудование заземлено;
- проверить, чтобы электродвигатель не нагревался выше допустимой нормы;
- проверить соединение в клеммной коробке на предмет повреждений/отсутствия, при этом все кабели должны быть абсолютно сухими;
- убедиться, что во время запуска устройства нет посторонних шумов и вибраций;
- оборудование должно работать с рекомендованным расходом теплоносителя;
- Запрещается запускать циркуляционный насос без воды.
Если оборудование длительное время простаивает, то рекомендуется включать его на 10-30 минут каждый месяц. Такое простое правило поможет избежать окисления и, как следствие, блокировки вала.
В случае возникновения каких-либо неполадок или неполадок в работе насоса необходимо как можно скорее вызвать мастера. Это поможет избавиться от многих проблем и незапланированных финансовых трат.
Особое внимание следует уделять температуре. . Она не должна превышать 60-65 градусов Цельсия. Если пренебречь этим правилом, то в трубах и внутри насоса появится осадок, что негативно скажется на работе всей системы отопления.
Распространенные поломки
Наиболее частая проблема, из-за которой выходит из строя оборудование, обеспечивающее принудительную перекачку теплоносителя, — это его длительный простой.
Чаще всего система отопления активно используется зимой, а в теплое время года отключается. Но так как вода в нем не отличается чистотой, со временем в трубах выпадает осадок.
Из-за скопления солей жесткости между крыльчаткой и насосом агрегат перестает работать и может выйти из строя.
Вышеупомянутая проблема решается довольно легко. Для этого попробуйте самостоятельно запустить оборудование, отвернув гайку и вручную провернув вал насоса. Часто этого действия более чем достаточно.
Если устройство все равно не запускается, то единственный выход — демонтировать ротор, а затем тщательно очистить насос от скопившихся солевых отложений.
Выводы и полезное видео по теме
В видео рассказывается о расчете производительности циркуляционного оборудования:
Правильная установка – залог безупречной работы любого устройства. Особенности установки насоса для отопления на видео:
Система отопления, где для организации движения теплоносителя используется насос, имеет множество преимуществ.
Но чтобы правильно его установить, придется потратить немного времени на разбор нюансов и выбор оборудования. Только в этом случае вы сможете сделать свой дом по-настоящему теплым и уютным .
Хотите добавить насос в систему отопления, но сомневаетесь в расчетах? Задавайте свои вопросы в разделе комментариев — наши специалисты постараются вам помочь.
А может вы хотите дополнить наш материал полезными комментариями? Или предложите другой вариант расчета насоса отопления? Пишите свои комментарии и рекомендации под этой статьей.
Выбор циркуляционного насоса подходящего размера для работы
Рик Джонсон, инженер по применению компании U.S. Boiler Company
Помните времена, когда установка бойлера была простой задачей? Ставишь котел, подсоединяешь трубы, ставишь пару циркуляционных насосов и включаешь рубильник. Уже не так много. Есть несколько переменных, о которых следует помнить при установке гидравлической системы.
Сегодня мы поговорим о циркуляционном насосе, более известном как «насос». Возвращаясь в прошлое, мы могли сделать что угодно с трубой ¾” и циркуляционным насосом 007! Установка косвенная? Без проблем. Отправляйтесь в склад и возьмите две палки ¾” M и насос 007 для трубопровода со стороны котла. Именно так я устанавливал большинство своих баков, когда только начинал. Я действительно не думал о том, что я делаю, потому что так меня учили, как это делать.
Сколько раз вы слышали: «Я занимаюсь этим уже 30 лет. Я знаю, как установить бак!»
Мой ответ всегда один и тот же: «Вы занимаетесь этим уже 30 лет или повторяете свой первый год 30 раз?» Обучение — это непрерывный процесс, и вы всегда должны задаваться вопросом «почему» за тем, что вы делаете. Выбор циркуляционного насоса является одним из ключевых моментов успешной установки.
Правильный выбор насоса
Многие производители котлов поставляют насосы с разными моделями котлов.
Они говорят вам, где его установить, и дают вам кривые за ним. Это потому, что они знают рекомендуемый поток, чтобы котел был доволен и не вызывал ненужных проблем. Но что происходит, когда вам нужно выбрать насос? Какими правилами вы руководствуетесь и какие переменные необходимо учитывать?
Начнем со следующей формулы:
1 галлон в минуту (галлон в минуту) = 10 000 БТЕ при 20°ΔT (разница между температурой подачи и обратки).
Используя эту формулу, мы знаем, что котлу мощностью 100 тыс. БТЕ требуется 10 галлонов в минуту через теплообменник.
Итак, расход нам известен, но как насчет потери напора? Потеря головы… что это? Потеря напора – это мера трения воды о трубы и фитинги, которое ограничивает скорость потока. Чем выше ограничение, тем меньше у вас будет потока.
Подробнее о потере напора
Давайте поговорим об этом минуту. То, что вы видите на листе технических данных вашего продукта, может не рассказать вам всю историю.
Вы устанавливаете непрямой. В техническом паспорте указано, что потеря напора у бака составляет 6 футов при скорости 5 галлонов в минуту. «Отлично», — думаете вы. «Это довольно низко. Я могу использовать циркулятор меньшего размера. Это может быть правдой, но смотрели ли вы на все, что происходит с вашей установкой?
Для простоты наша работа будет состоять из одного косвенного бака, напрямую подключенного к котлу на 150 тыс. БТЕ. Используя формулу, которую мы обсуждали ранее, сколько галлонов в минуту нам нужно через котел, чтобы сделать его счастливым? Помните, что 1 галлон в минуту = 10 000 БТЕ при 20°ΔT. Нам нужно 15 галлонов в минуту.
Теперь, взглянув на спецификацию непрямого напора, мы видим только потерю напора при 5 галлонах в минуту. Нам нужно найти потерю напора при 15 галлонах в минуту. Давайте углубимся в руководство по продукту, который вы устанавливаете. По мере увеличения потока через теплообменник потери напора будут увеличиваться в геометрической прогрессии.
Мы считаем, что потеря напора на GPM должна составлять 8, 10, 15 или даже 25 футов напора (это зависит от резервуара к резервуару).
В нашем примере мы собираемся использовать 15 футов потери напора при 15 галлонах в минуту в резервуаре. Помните, что мы подключены напрямую и не используем первичный/вторичный трубопровод. Нам также необходимо добавить потери напора через котел! Потеря напора через котел составляет 6 футов напора при скорости 15 галлонов в минуту. Сложив их вместе, мы теперь видим, что нашему циркулятору необходимо преодолеть 21 фут напора при скорости 15 галлонов в минуту.
Используя приведенные ниже таблицы, какой циркуляционный насос вы бы выбрали?
Это диаграммы характеристик насоса для циркуляционных насосов Taco и Grundfos. Здесь мы найдем ответы. Начнем с диаграммы Тако. Нам нужен 21 фут напора, а GPM 15. Согласно диаграмме Taco, нам нужен циркуляционный насос 0013. Для Grundfos нам понадобится UP 26-9.9 F.
Еда на вынос
Рекомендуемый циркуляционный насос Taco или Grundfos больше, чем вы думали? Диаграммы насосов иллюстрируют все различные кривые.
Существует много разных типов и размеров циркуляционных насосов, потому что в машинном отделении так много переменных. Приведенные выше диаграммы кривых представляют собой обычное жилое использование, и они представляют лишь некоторые из них.
Я помню, как в первый раз действительно следовал этому расчету и использовал его как инструмент для выбора своего циркуляционного насоса. После этого я вспомнил всю работу, которую я, возможно, сделал неправильно, если не делал этого таким образом. Да, системы, возможно, работали, но клиент на самом деле не получил того, за что мне платил.
Это только один пример. Очевидно, что существует множество различных переменных, и мы не можем перечислить их все. Вывод здесь заключается в том, что вам нужно понять, к чему подключен ваш циркуляционный насос, и рассчитать, какой размер вам нужен, чтобы обеспечить рекомендуемый поток.
Наш помощник по отоплению — бесценный инструмент, который поможет вам понять, что вам нужно для потери напора и расхода.
