Кирпичная кладка в один кирпич схема: способ и схема процесса выравнивания углов. Как класть кирпичную стену для цоколя своими руками?

Кирпичная кладка в 1 один кирпич своими руками

Стандартный керамический или силикатный кирпич по сей день не сдаёт своих позиций в мире строительных материалов. Стены из кирпичных блоков отличаются крепостью, надёжностью и долговечностью. Однако в разных случаях для кладки перегородок используют от одного до трёх кирпичей. Количество блоков зависит от предназначения перегородки. Так, кладка в один кирпич является самой простой по технологии и используется для возведения всевозможных пристроек к капитальному дому, хозяйственных и подсобных помещений. Кроме того, кладку кирпича в один кирпич можно делать для внутренних стен кирпичного или блочного дома.

Кирпич используют как керамический, так и силикатный. Первый пригоден для устройства внутренних перегородок дома или декоративных построек. Более прочный силикатный кирпич стоит дороже и может использоваться для строительства более серьезных помещений и построек (несущие стены, многоэтажные дома и пр.). Но чаще, все же, для кладки в один блок используют керамический красный кирпич.

О том, как выполняют технологию такого монтажа, в материале ниже.

• Начало работ: подготовительный этап
• Инструменты для укладки кирпича
• Подготовка раствора и строительной площадки
• Способ кладки: вприжим
• Несколько советов по кладке блоков в один ряд

Начало работ: подготовительный этап

Чтобы выполнить кладку кирпичной стены в один блок правильно, необходимо закупить нужное количество материала

Чтобы выполнить кладку кирпичной стены в один блок правильно, необходимо закупить нужное количество материала и заготовить весь инструмент. Напомним, что однорядовую кладку кирпича может выполнить один человек без сторонней помощи и своими руками.

В первую очередь определим количество кирпичных блоков. Для этого необходимо измерить длины всех предполагаемых стен и умножить их на высоту. Полученное значение умножают на ширину кирпича (ширину однорядовой стены). В итоге поучаем значение в м3. Это и есть количество кубометров кирпича, необходимого для качественной кладки помещения или внутренних перегородок дома.

Важно: к полученному числу рекомендуется прибавить еще 3-5%. Это будет запас материала, который отводится на бой или необходимость резки блоков при подгонке в ряду.

Совет: закупленный объем кирпичных блоков перед началом кладки рекомендуется смачивать водой. Это позволит блокам меньше забирать воду из раствора, уложенного в швы кладки, и в результате сама постройка будет крепкой и надежной.

Стоит знать, что профессионалы различают несколько сторон кирпичного блока, которые имеют свои специализированные названия:

• Торец кирпича (его боковая часть по ширине или короткая грань) — тычок;
• Длинная боковая грань — ложок;
• Поверхность кирпича в самой широкой плоскости — постель.

Именно постелью чаще всего укладывают кирпич при одноблочной кладке. А уже по длине или по ширине — решает мастер в зависимости от предназначения помещения.

Инструменты для укладки кирпича

Чтобы процесс кладки блоков проходил непрерывно, необходимо заготовить специальный строительный инструмент

Чтобы процесс кладки блоков проходил непрерывно, необходимо заготовить специальный строительный инструмент. Таковым являются:

• Кельма или стандартный мастерок — предназначены для нанесения раствора на пастель блока и его разравнивания;
• Кирка-молоток — для более быстрого раскола кирпичного блока;
• Киянка — резиновый молоток для подгонки блоков в ряду по горизонтали;
• Деревянная порядовка — используется для разметки рядов в кладке;
• Рулетка и строительный уровень;
• Металлические скобы;
• Декоративный желоб или расшивка — предназначены для формирования декоративного шва;
• Строительный отвес для контроля вертикали уложенной стены;
• Промежуточные маяки и угольник;
• Шнур для установки контрольной линии ряда между углами кладки;
• Строительный миксер или бетономешалка.

Важно: кирпичная кладка своими руками производится исключительно по подготовленному и гидроизолированному фундаменту.

Подготовка раствора и строительной площадки

Смесь замешивают в бетономешалке или в специальной таре при помощи строительного миксера

Кладку в 1 кирпич выполняют на цементно-песчаный раствор. Его замешивают из цемента и песка. Соотношение сыпучих полностью зависит от марки цемента. Так, чем выше несущая способность цемента, тем больше можно добавить песка в раствор. Для цемента марки М-500 и до марки М-200 соотношение цемент:песок выглядит как 1:3. Для цемента с меньшей несущей способностью (марка ниже М-200) соотношение сыпучих должно быть 1:1.

Смесь замешивают в бетономешалке или в специальной таре при помощи строительного миксера. Сначала сыпучие перемешивают между собой, после чего добавляют к ним воду до тех пор, пока раствор не примет консистенцию густой сметаны.

Важно: раствор лучше готовить небольшими порциями, поскольку по истечении получаса готовая смесь теряет свои пластичные свойства. Подмешивать воду в этом случае запрещено.

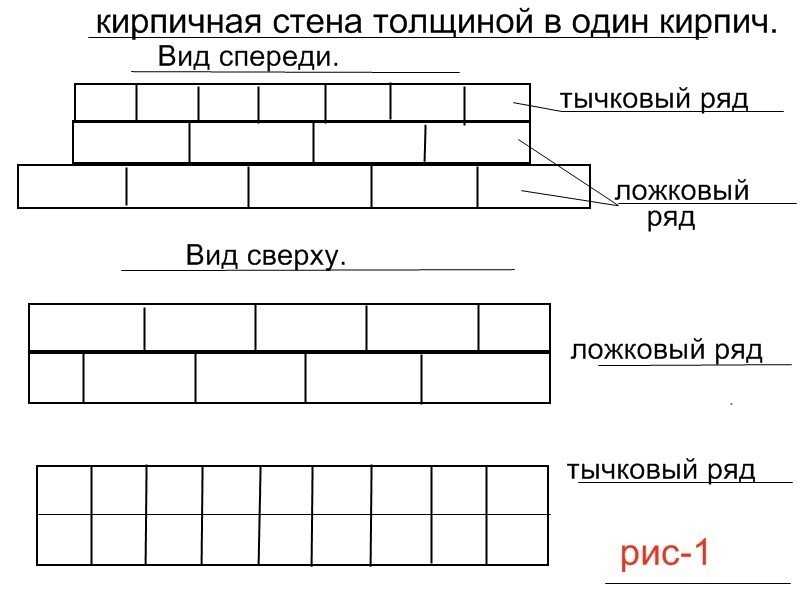

Кладка стены в 1 кирпич выглядит таким образом:

• На подготовленный и гидроизолированный фундамент устанавливают деревянную порядовку, которая будет контролировать ровность и ширину кладки рядов. При этом все угловые порядовки следует закрепить металлическими скобами.

Важно: если кладка кирпича выполняется в качестве отделки, то порядовку устанавливают по всем углам дома и через каждые 12 метров перегородки. Порядовку устанавливают методом закрепления её в струбцинах, которые в свою очередь зажимают в вертикальных рядах кладки.

Способ кладки: вприжим

Этот способ является самым распространенным., здесь блоки можно укладывать как тычком, так и ложком

Этот способ является самым распространенным. Здесь блоки можно укладывать как тычком, так и ложком. В последнем случае толщина готовой стены будет большей. При монтаже кирпичей способом вприжим раствор наносят на постель уложенного ряда и боковую грань кирпича, стыкующуюся с предыдущим. Кирпичный блок укладывают на полосу раствора и продвигают его к тычку предыдущего. Таким образом, блок за блоком формируют ряд кладки. Излишки раствора подбирают мастерком, а сам кирпич уплотняют в усадке при помощи деревянной ручки мастерка или киянки.

Если выполняется тычковая кладка, то необходимо делать отступ от грани блока на 1 см. Если же предполагается дальнейшая штукатурка стен, то раствор наносят на пастель и тычок блока с отступом 2-3 см.

При укладке кирпичных блоков следует выполнять перевязку, то есть, смещение верхних блоков относительно вертикального шва двух уложенных ниже кирпичей на 8-10 см.

Горизонталь рядов контролируют при помощи строительного уровня и специальной причалки, натянутой между углами постройки. А для того чтобы причалка не провисала во время выполнения работ, её можно дополнительно зафиксировать с помощью промежуточных маяков, которые устанавливают через каждые 2-4 метра.

Несколько советов по кладке блоков в один ряд

Первый и последний ряды кладки укладывают строго перпендикулярно основным рядам

Ложковый способ устройства блоков в стене, рассмотренный выше, применяется в основном при простых хозяйственных постройках. Если же есть необходимость усилить несущую способность стены, то можно чередовать ряды кладки.

В этом случае используют тычковый метод монтажа, когда торец каждого блока выходит на лицевую сторону стены.

Кроме того, для еще большего усиления несущей способности стен можно использовать и технологию чередования кладки. В этом случае сначала кладут ряд тычком, а поверх него укладывают кирпичи ребром по два в ряду. В результате получается более крепкая перегородка.

Желательно армировать кирпичную стену специальной стальной сеткой с ячейками 30х30 мм. Её укладывают после первого ряда и через каждый пятый ряд.

Важно: можно также использовать и просто кладку на ребро в два ряда.

Первый и последний ряды кладки укладывают строго перпендикулярно основным рядам. Это будет играть роль своеобразного скрепляющего пояса. При нанесении раствора следует следить, чтобы все швы были хорошо заполнены. Иначе помещение будет сильно продуваться.

Проводить монтаж блоков можно как порядово, то есть, выкладывая и завершая каждый ряд, так и формируя несколько рядов одновременно, обеспечивая сдвиг блоков по шву. Но второй способ считается более сложным и требует навыков. Здесь будет необходимо придерживаться строгой ровности стены и постоянно контролировать её.

Стоит внимательно относиться к возможному совпадению швов по вертикали. Это снижает несущую способность перегородки. Готовую кладку завершают расшитием швов. Их формируют при помощи кельмы или желоба.

Таким образом, видим, что класть кирпич своими руками в один ряд кирпича — задача вполне выполнимая даже для начинающего мастера. Главное соблюдать все рекомендации и строго следить за уровнем стен.

Кирпичная кладка в 1 кирпич: правила выполнения

Кирпич, как стройматериал для возведения домов, остается популярным даже при наличии других материалов, своими физико-техническими характеристиками гарантируя прочность и надежность конструкций. Любой элемент сооружения возводится оптимальным способом кладки. Например, несущая стена кладется в два камня, а для межкомнатной перегородки вполне подходит кирпичная кладка в 1 кирпич.

Содержание

1. Общие правила
2. Готовим раствор
3. Особенности кладки
4. Укладка «вприсык» и «вприжим»
5. Выравниваем углы
6. Полезные советы
7. Заключение

Общие правила

Здание из такого материала представляет огромное количество небольших элементов, связанных между собой в единую монолитную конструкцию. Кирпичу присущи три параметра – длина, ширина и высота. Когда разговор ведется об однорядной кладке, имеется ввиду, что ширина ряда соответствует максимальному измерению. Для стандартного камня оно составляет 250 мм.

Кирпичный камень представлен куском глины, подвергшейся обработке под высокой температурой. Каждая грань имеет название:

• пастель – наибольшая по размеру сторона;
• ложок – средняя;
• тычок – торцевая часть.

До начала кладочных работ рекомендуется удостовериться, с какой точностью совпадают параметры камней из разных партий.

Кладку из одного кирпича применяют для возведения небольших сооружений и межкомнатных перегородок.

Для придания конструкции дополнительной прочности выкладка ведется со смещением, чтобы верхним кирпичом перекрывался вертикальный шов, расположенный в предыдущем ряду.

Главное правило кирпичной кладки в один кирпич – начальный и завершающий ряды всегда выводятся тычковым методом, при этом используется исключительно целый камень.

Готовим раствор

Растворная смесь для кладки является важным продуктом, обеспечивающим надежность здания. Состоит она из трех компонентов – цементного материала, речного песка и воды, соединяемых в определенных пропорциях.

Песок предварительно просеивается и просушивается, после чего соединяется с цементом, перемешивается, а затем порционно доливается вода. Полученный раствор должен быть пластичным.

От марки цемента зависит, сколько потребуется такого компонента. Кроме того, этот показатель оказывает влияние на окончательную прочность кладки.

Чрезмерно жидкую растворную смесь готовить не следует. На нижние ряды на долю цемента закладывают четыре части песка, но после выведения шестидесяти процентов конструкции и с целью повышения прочности количество песка сокращается до трех частей на замес.

Нет необходимости готовить большой объем кладочного раствора, потому что он быстро утрачивает свои пластичные свойства, и даже с добавлением воды качество смеси не улучшится.

Особенности кладки

Перед началом строительства дома в один кирпич выполняются определенные подготовительные мероприятия. Для работы потребуются:

• кельма;
• молоток каменщика;
• шнур разметочный;
• строительный уровень, правило;
• отвес, рулетка, угольник, скобы металлические;
• кирпич, цемент, песок;
• бетоносмеситель, лопаты разные, емкость для кладочной смеси, ведра.

Прежде, чем перейти к практическим мероприятиям, намечается контур здания по уже залитому фундаментному основанию. На начальном ряду определяется высокая точка поверхности, отмечается кирпичным материалом. По ней следует выдерживать плоскость, контролируя кладку шнуром, натянутым между углами. Допускается использование маяков, установленных из кирпичей в среднем положении по отношению к двум угловым участкам.

Растворная масса еще раз тщательно размешивается и выкладывается полосой для кирпичного ряда. Под тычковую укладку ширина полоски должна быть 200 – 220 мм, под ложковый ряд этот показатель уменьшается примерно в два раза.

Раствор разравнивается кельмой, укладка кирпичей начинается от углового участка, при этом первая пара камней подгоняется с каждой из сторон одновременно.

Разметочный шнур натягивается таким образом, чтобы находился на верхних гранях уже выложенных кирпичей. Кладку ведут от углов к центральной точке ряда, ориентируясь по шнуру. После этого кладка становится попеременной – соблюдается схема чередования перпендикулярной и параллельной укладки. После каждого пятого или шестого ряда выполняется армирование металлической сеточкой.

Вертикальные шовные участки двух рядов, уложенных подряд, совпадать не должны – образуются трещины, появляется вероятность обрушения кладки.

Укладка «вприсык» и «вприжим»

Кирпичная кладка стен в 1 кирпич выполняется одним из двух существующих способов, которые различаются не только особенностями манипуляций, но и густотой используемого кладочного раствора.

Бесшовный вариант кладки «вприсык» выполняется жидкой растворной смесью на стенах, которые в последующем покрываются штукатурным составом. Кладочный материал раскладывается по поверхности кирпичного ряда, разравнивается, укладка кирпича ведется с плотным прижатием камней к поверхности, выравнивание по месту выполняется сразу, ровность контролируется уровнем.

Раствор наносится толщиной, не превышающей двух сантиметров, с края оставляется небольшой промежуток, чтобы предотвратить выдавливание смеси наружу.

Методика «вприжим» выполняется более густой кладочной смесью, кирпич выставляется на ложковую грань, чтобы создать контакт по боковой поверхности и обеспечить сшивание по вертикали. Важно соблюдать точность и аккуратность, так как после допущенных ошибок качество кладки уже не поправить.

В момент выкладки кирпичный камень прижимают к кельме, инструмент быстро извлекается из шовного участка, ширина которого создается за счет оказанного давления. Как показывает практика, горизонтальный шов получается шириной двенадцать миллиметров, вертикальный – около десяти.

При выполнении кладочных работ необходимо контролировать толщину швов, которая должна оставаться неизменной.

Способ трудоемкий, подразумевает много дополнительных движений, но в конечном итоге кладка получает хорошую плотность.

Выравниваем углы

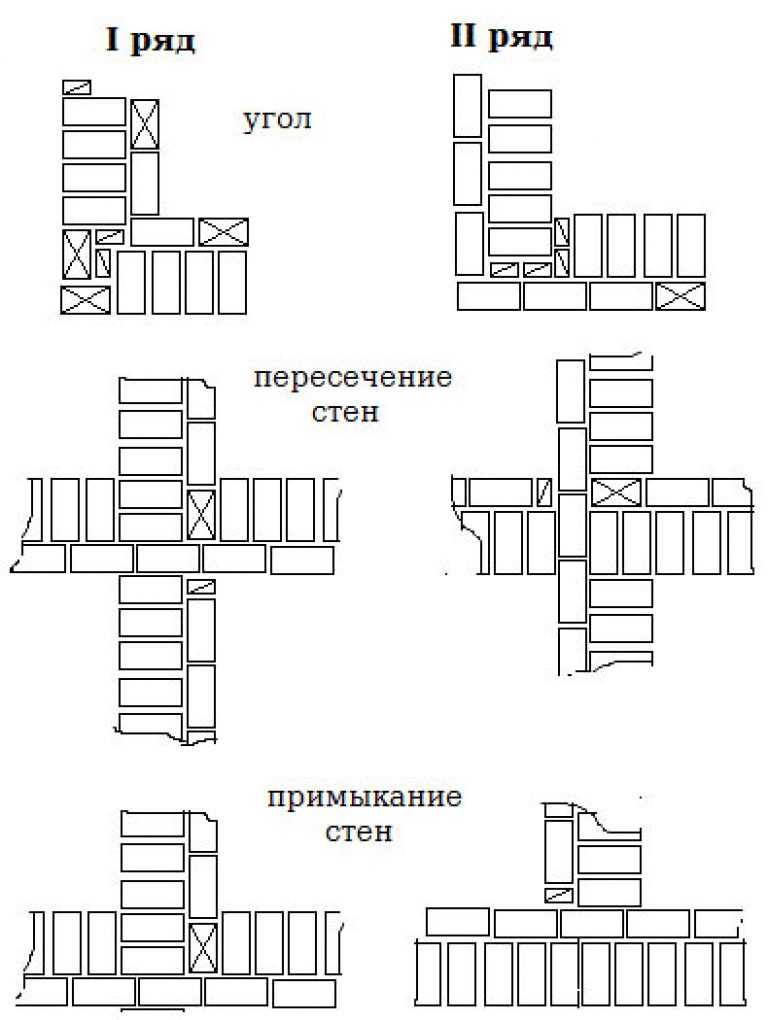

Теперь рассмотрим, как правильно класть углы, возведению которых необходимо уделять пристальное внимание. Именно эти участки являются основой для строительства стен любого сооружения – гаражного бокса, бани, дачного домика. Допущенные ошибки способствуют нарушению геометрических форм здания и ослаблению его показателей надежности и устойчивости.

На начальном этапе на угловых участках фиксируются порядовки. При этом помните, что выведение углов должно всегда на несколько рядов опережать кладку всей стенки.

Полезные советы

В первую очередь определитесь, с каким кирпичным материалом будете иметь дело – для лицевой отделки или внутренней укладки. Красный кирпич считается классическим вариантом, параметры свои он до сих пор не изменил. Для остального кирпичного камня характерны свои размеры и применение для определенных объектов. Силикатный кирпич белого цвета считается более дешевым материалом, размерами от красного камня не отличается, но несколько тяжелее по массе. Вести строительство таким материалом выше восьми метров не рекомендуется, так как на нижние ряды создается большая нагрузка. Количество каждого типа кирпичного материала следует определять из расчета расхода на квадратный метр кладки и допустимой проектным заданием нагрузки.

Если вы возводите постройку хозяйственного предназначения, стены рекомендуется выкладывать ложковым методом. Чтобы усилить несущие возможности конструкции, кладочные ряды чередуются с тычковой методикой. Сначала укладывается тычковый ряд, после этого выводится двойной ряд, в котором кирпичи устанавливаются на ребро попарно. Перегородка после этого получается крепкой и надежной.

Для армирования следует использовать стальную сеточку, размер ячеек в которой равен 3 на 3 сантиметра. Укладка ее выполняется на первый ряд и после каждого пятого – шестого.

Первый и заключительный ряд выкладываются перпендикулярно основной кладке, чтобы сформировать скрепляющий пояс. Работая с кладочным раствором, следите за полной заполняемостью шовных участков, чтобы исключить образование сквозняков.

Кирпич разрешается укладывать порядово или в несколько линий одновременно, создавая для каждой из них соответствующее смещение по отношению к вертикальному шву. Второй вариант является сложным, подразумевает наличие определенных навыков. Придется постоянно контролировать ровность строящейся стенки.

Материал перед укладкой немного увлажняется, чтобы улучшить его адгезию с кладочным раствором. Это наиболее важно, если строительные работы ведутся в регионах с жаркими климатическими условиями. Есть одна особенность – кладочные работы всегда выполняются изнутри помещения, ровность рядов проверяется по натянутому шнуру. Работы начинаются от угловых участков. Этот этап наиболее важный, выполняется под постоянным контролем вертикального и горизонтального уровня.

Кладочные работы ведутся по всему периметру, под удобную для каменщика руку. Высота углов должна превышать основную стену на три – четыре ряда.

Завершается кладка расшивкой швов.

Заключение

Многие застройщики переживают: стена в один кирпич – не мало ли это? Вполне достаточно для невысокого объекта, особенно, если кладочные работы выполнены в соответствии с технологическими требованиями. Укладка в один кирпич вполне по силам даже начинающим рабочим. Главное – контролировать ровность рядов.

Ремонт структурной кирпичной кладки

Многие исторические здания в Денвере с проблемами расслоения кирпича датируются началом 20-го века. Строительство варьируется от дешевых зданий до этого красивого ок. Дом 1909 года.

Элизабет Дж. Уилер

Поскольку на засушливых равнинах у подножия величественных Скалистых гор Колорадо мало деревьев, большинство любимых старых кварталов Денвера построены из кирпича. В конце концов, там, где возвышаются горы, много глины, и ранние денверийцы хорошо усвоили преимущества кирпича. Многие из первых домов в Королевском городе равнин были быстро построены из бревен, а затем сгорели в смертельном пожаре, который почти уничтожил Денвер-Сити, как он был известен в 1863 году. Вскоре после этого мэр объявил, что все будущие здания будут построены из бревен. огнезащитные материалы.

В последующие годы золото, скотоводство, железные дороги и целебный воздух для лечения чахотки (туберкулеза) привели в Колорадо тысячи людей, и для них были быстро построены жилища. К 1900 году ландшафт Денвера усеивали 206 кирпичных заводов. На протяжении десятилетий стены казались устойчивыми и крепкими, но спустя столетие некоторые дома начинают разрушаться. Внешние слои кирпичей отделяются от кирпичей позади них, что называется расслоением, которое может привести к их разрушению. Хотя причины этого состояния не уникальны для Денвера, это повторяющаяся проблема в городе, поэтому у них есть большой опыт, который можно применить ко многим зданиям по всей стране.

Хотя основная часть многих исторических кирпичных стен состоит из обычного кирпича, скрытого от глаз, то, что мы видим снаружи, представляет собой слой облицовочного кирпича, здесь отслоившийся от стены.

Нэнси Снайдер

Степени разделения

Хотя основная часть многих исторических кирпичных стен состоит из обычного кирпича, скрытого от глаз, то, что мы видим снаружи, представляет собой слой облицовочного кирпича — здесь отслоившийся от стены. (Фото: Нэнси Снайдер)

Возраст сам по себе не является причиной разлуки; это также присуще конструкции. На протяжении веков способом строительства кирпичного или каменного здания было создание прочной несущей кладки стен. Более качественный кирпич или тесаный камень можно было зарезервировать для отделки фасадов, а менее качественный кирпич или щебень использовать для заполнения, но каждая стена по-прежнему представляла собой монолитную массу, с связующими кирпичами или камнями, стратегически расположенными по всей ее толщине, чтобы связать стену вместе. В конце 19Однако в XX веке сплошная кирпичная стена была вытеснена полой стеной — европейская практика, которая, как предполагалось, имела изоляционные преимущества. В пустотелой стене перемычки (слои) кирпича разделены воздушным пространством, идущим вверх по стене, а перемычки укладываются перпендикулярно поверхности стены, чтобы связать перемычки вместе.

К сожалению, в торопливые годы строительного бума Денвера обходные пути были обычным явлением. Некоторые каменщики не тратили время на то, чтобы всегда укладывать ряд кирпичей при связывании нескольких витков вместе. В горизонтальные растворные швы вставляли скрученную проволоку или металлические стяжки (обычные изделия того времени), чтобы связать внешние кирпичи с внутренними. Другие каменщики наклоняли неполный кирпич, называемый замыканием королевы, через полость, скрывая его за внешней стороной кирпичей. В некоторых случаях каменщики вообще убрали ряды верхних рядов — кирпичи, уложенные перпендикулярно поверхности стены горизонтальной полосой, — потому что домовладелец или строитель хотел, чтобы кладка выглядела гладкой и однородной.

Окружающая среда тоже сказалась. «Солнечные дни Денвера и холодные ночи — настоящие виновники», — отмечает Дайан Трэвис, технический консультант Института каменной кладки Роки-Маунтин, некоммерческой организации, чья миссия состоит в том, чтобы улучшить понимание и использование каменной кладки. «Когда идет дождь или снег, кирпич пропитывается водой, — объясняет она, — тогда вода расширяется на 9 процентов при замерзании». Постоянное замораживание и оттаивание, называемое циклами замораживания-оттаивания, может разрушить даже твердые материалы, такие как кирпич, блоки или камень. Как только внешняя часть кирпича начинает отрываться от внутренней, между слоями стены образуется вертикальная трещина. «В этих трещинах скапливается битый кирпич, — добавляет Трэвис, — и этот мусор заставляет трещину становиться все шире и шире». Дома в климате со значительными перепадами температуры также могут быть подвержены этому повреждению.

К 1890-м годам в руководствах было указано несколько способов скрепления кирпичных полых стен, таких как использование кирпичей или изготовленных металлических стяжек. В прошлом каменщики стабилизировали стены полости стяжками, подобными анкерным балкам, используемым в мельничных зданиях.

Ассоциация национальных архивов

К 1890-м годам в руководствах было указано несколько способов скрепления кирпичных полых стен, таких как использование кирпичей или изготовленных металлических стяжек. В прошлом каменщики стабилизировали стены полости стяжками, подобными анкерным балкам, используемым в мельничных зданиях. (Предоставлено Национальным архивом)

Что делать с Wythes

Первым шагом в решении проблемы является определение места расслоения Wythes. Самый простой способ — посмотреть на стену одним глазом, изучая поверхность на наличие выпуклостей. Другой подход заключается в том, чтобы заглянуть внутрь полости стены с помощью бороскопа, инспекционного устройства, состоящего из длинной жесткой или гибкой трубки с линзой на конце. После сверления небольшого отверстия в растворном шве инженер может вставить бороскоп и заглянуть за облицовочные кирпичи, чтобы проверить полость и состояние анкерных кирпичей или металлических связей.

Исторически сложилось так, что выпуклые и неплоские стены решались путем установки стальных анкеров, проходящих сквозь стены, чтобы скреплять разделяющие перемычки. Эти установки нетрудно идентифицировать, потому что каменщики обычно использовали стальные стержни или S-образные пластины на поверхности стены, чтобы распределить нагрузку и предотвратить протягивание стяжки через кирпичную облицовку. Если расслоение сильное, традиционный способ ремонта выпуклости кирпичной облицовки заключался в том, чтобы отрывать неустойчивые кирпичи от стены и переустанавливать их с помощью надлежащих кладочных стяжек, что является дорогостоящим и трудоемким методом.

Сегодня на рынке есть анкеры для каменной кладки из нержавеющей стали, которые можно вставлять в стену не для того, чтобы вернуть выпуклости на место, а для того, чтобы связать перекладины вместе и предотвратить их дальнейшее отслаивание. Стяжки можно установить, работая либо с внешней стороны стены (что не мешает ведению домашнего хозяйства), либо с внутренней стороны, например, при реконструкции жилого помещения. Дайан Трэвис рекомендует устанавливать стяжки с внутренней стороны стены. Таким образом, галстуки полностью невидимы и не подвержены влиянию погодных условий.

Кладочные анкеры идеально устанавливаются в растворных швах. Это требует навыков работы с «масляными швами» конца 19 века, которые одновременно невероятно узкие и обычно окрашены в цвет кирпича. (Фото: Нэнси Снайдер)

Кладочные стяжки идеально устанавливаются в растворных швах. Это требует навыков работы с «масляными швами» конца 19 века, которые одновременно невероятно узкие и обычно окрашены в цвет кирпича.

Нэнси Снайдер

Хотя у каждого производителя есть своя версия, эти галстуки в основном представляют собой тонкие спирали, которые можно утопить в стену, чтобы они были почти невидимы. Они также гибкие, поэтому они позволяют стене двигаться и рассеивать силы, не растрескивая кладку или не вызывая других повреждений. Майкл Шуллер, инженер-консультант из Колорадо, специализирующийся на ремонте каменных зданий, рекомендует эти анкеры из-за их адаптивности и эффективности. «Мы использовали эти стяжки в проектах по всей территории Соединенных Штатов, чтобы связать исторические фасады со структурой», — говорит Шуллер.

Ties in Practice

Джон Воелкер, каменщик, который специализируется на сохранении исторической каменной кладки в течение 25 лет и помогает вести сертификационный класс по сохранению исторической кладки в Институте каменной кладки Скалистых гор, является еще одним сторонником.

Чтобы продемонстрировать технику на сертификационном занятии, Фолькер начинает с того, что просверливает небольшое пилотное отверстие в кирпичной стене. Фелькер объясняет, что шпалы вбиваются в растворные швы, а не в кирпичи или другие элементы кладки, с интервалами 16 дюймов по горизонтали и вертикали. Затем он загружает стяжку в насадку с электроприводом, прикрепленную к перфоратору. Затем он вбивает анкер в стену до тех пор, пока внешний конец не будет полностью утоплен под лицевой стороной кирпича.

Нехватка древесины, но достаточно глины дала Денверу богатую традицию кирпичной кладки, простирающуюся вплоть до эпохи этого ранчо середины 20-го века. (Фото: Элизабет Уилер)

Нехватка древесины, но достаточное количество глины дали Денверу богатую традицию кирпичной кладки, простирающуюся вплоть до эпохи этого ранчо середины 20-го века.

Элизабет Дж. Уилер

Наконец, он заделывает маленькое отверстие небольшим количеством раствора того же цвета и состава, что и исходная кладка. Стяжки бывают разной длины, чтобы соответствовать различным слоям, виткам или рядам кирпича, используемому в доме. Процесс тот же, что и для внутреннего применения, за исключением того, что маленькое отверстие закрывается гипсом или гипсокартоном.

Общее время ремонта кирпичных стен с помощью этой системы зависит от размера и состояния дома. Нередко весь процесс завершается за несколько часов или несколько дней. Фолькер использовал эту систему в своих реставрационных проектах более десяти лет. «Это отличное решение для неустойчивой облицовки исторических зданий», — отмечает Фолькер. «Когда все будет сделано правильно, — добавляет он, — никто не узнает, что я спас кирпичную стену клиента от разрушения».

Виды кирпича, используемые в строительстве

Кирпич – это универсальный строительный материал с многовековой историей использования, насчитывающей тысячи лет. Это прочный материал с высокой прочностью на сжатие, что делает его пригодным для использования в строительных и гражданских проектах в качестве структурного элемента для проекта, включая здания, туннели, мосты, стены, полы, арки, дымоходы, камины, внутренние дворики или тротуары. . Помимо механических свойств кирпича, у материала есть и эстетические преимущества, которые способствуют его использованию в архитектуре.

Многие из самых ранних форм кирпича представляли собой необожженные кирпичи, которые высушиваются естественным путем с использованием солнечного света и также известны как высушенные на солнце кирпичи. Они, как правило, имеют меньшую прочность и поэтому не используются в современном строительстве и гражданском строительстве.

В этой статье будет представлен обзор распространенных типов кирпича с учетом их состава материала, метода изготовления и предполагаемого использования. Кроме того, в статье обсуждаются преимущества кирпича по сравнению с альтернативными материалами и освещаются некоторые физические свойства материала.

Характеристики кирпича

Кирпич

может использоваться в качестве облицовочного кирпича, также называемого лицевым кирпичом, что означает, что лицевая сторона (лицевая поверхность кирпича) открыта и видна. В случае лицевого кирпича необходимо учитывать внешний вид поверхности кирпича, что может диктовать использование более дорогого класса кирпича, который имеет мало дефектов или вообще не имеет их и демонстрирует желаемую текстуру или стиль дизайна. Опорный кирпич не имеет видимой лицевой стороны и используется в качестве системы поддержки.

В то время как многие кирпичи являются полнотелыми, есть пустотелые кирпичи и пустотелые кирпичи (также называемые пустотелыми кирпичами). Перфорированный кирпич и пустотелый кирпич легче по весу, требуют меньше сырья для изготовления и часто используются для ненесущих конструкций.

Преимущества кирпичей

В строительстве кирпичи имеют ряд преимуществ по сравнению с альтернативными материалами, которые служат той же цели.

• Кирпич — прочный материал, который может прослужить сотни или тысячи лет
• Кирпич огнеупорный и выдерживает воздействие высоких температур
• Brick обеспечивает хорошее шумоподавление и звукоизоляцию
• Кирпич не требует нанесения красок или другой отделки для защиты от окружающей среды
• В качестве компонента модульного здания проблемы с отдельными кирпичами могут быть решены без необходимости сносить и перестраивать всю конструкцию.
• Поскольку глина доступна практически везде, кирпичи можно производить на месте, исключая расходы, связанные с их доставкой. Это может означать, что строительство с использованием кирпича в качестве материала может быть дешевле, чем с использованием камня, бетона или стали.
• С кирпичом проще работать из-за его однородности по размеру, в отличие от камня, который необходимо калибровать и обрабатывать.
• С кирпичом легко обращаться, и квалифицированных мастеров, которые могут строить из кирпича, предостаточно.

Типы кирпича по материалу

Существует несколько способов классификации или характеристики кирпича. в разделах ниже кирпичи характеризуются материалом, из которого они изготовлены.

Обожженный глиняный кирпич

Наиболее распространенные типы кирпича, используемые в строительстве, основаны на глине в качестве материала. К ним относятся обожженный глиняный кирпич и огнеупорный глиняный кирпич. Их обычно называют обычным кирпичом.

Обожженный глиняный кирпич изготавливается из глины, которую формуют, прессуют всухую или экструдируют, а затем сушат и обжигают в печи. Кроме того, этот тип кирпича дополнительно характеризуется классом — первый, второй, третий и четвертый, что касается не только внешнего вида, но также пористости и прочности. В таблице 1 ниже приведены характеристики различных классов обожженного глиняного кирпича.

Таблица 1 – Классы обожженного глиняного кирпича и их свойства

Примечания:

*Поглощение измерено после погружения в воду на 24 часа

Данные получены из справочного источника 6 ниже

Класс	Внешний вид	Прочность на сжатие	Поглощение*	Использование
Первый	Тщательно обожженные, с прямыми кромками, параллельными гранями, без сколов, трещин и дефектов	> 1990 фунтов на кв. дюйм (140 кг/см 2 )	<20%	Наружные стены. напольное покрытие
Второй	Небольшие отклонения в форме, цвете или размере	>996 psi (70 кг/см 2 )	<22%	Наружное использование с оштукатуриванием
Третий	Неполное обгорание, дефекты формы или однородности	498–996 фунтов на кв. дюйм (35–70 кг/см 2 )	22% – 25%	Временная конструкция в сухих условиях
Четвертый	Неправильная форма, темный цвет из-за обгорания. Очень хрупкий, поэтому не подходит для использования в строительстве в виде целых кирпичей	>2134 psi (150 кг/см 2 )	низкий	Используется в разобранном виде в качестве заполнителя при строительстве дорог, фундаментов



Кирпич из летучей золы

Кирпич с летучей золой, также называемый глиняным кирпичом с летучей золой, создается из смеси летучей золы и глины, обожженной при чрезвычайно высокой температуре. Летучая зола представляет собой стекловидные частицы, которые накапливаются в результате сжигания пылевидного угля на объектах электроэнергетики. Добавление летучей золы создает кирпич с более высокой концентрацией оксида кальция, менее пористый, что означает более низкий уровень проникновения воды и самоцементирующийся. Они также имеют более высокую плотность, лучше выдерживают циклы замораживания-оттаивания, чем глиняный кирпич, и обладают высокими характеристиками огнезащиты.

Огнеупорный кирпич

Огнеупорный кирпич, также называемый огнеупорным кирпичом, представляет собой разновидность кирпича, изготавливаемого из огнеупорной глины. Огнеупорная глина имеет очень высокую температуру плавления (~1600 ^o С) в результате высокого содержания в ней глинозема, которое может колебаться в пределах 24-34%. Эти кирпичи рассчитаны на устойчивость к высоким температурам, низкую теплопроводность и могут выдерживать термические циклы и быстрые изменения температуры. Огнеупорный кирпич используется в печах, печах, дымоходах, каминах, котлах и других подобных устройствах, где есть прямое воздействие высокотемпературных условий. Они также используются для облицовки дровяных печей и для обеспечения теплоизоляции для повышения общей энергоэффективности высокотемпературных устройств. Магнезитовый кирпич является одним из примеров огнеупорного кирпича, который состоит из более чем 90% оксида магния.

Силикатный кирпич

Силикатный кирпич, также называемый известково-силикатным кирпичом или кремневым известковым кирпичом, изготавливается из смеси песка, извести и воды. В смесь часто добавляют пигмент, чтобы придать кирпичу разные цвета, которые в противном случае были бы серо-белыми или почти белыми. Общие пигменты и соответствующие им цвета показаны ниже в таблице 2:

Таблица 2 – Обычные пигменты для силикатного кирпича



Пигмент	Цвет
Технический углерод	Черный, серый
Оксид хрома	Зеленый
Оксид железа	Красный, Коричневый
Охра	Желтый



В отличие от обожженного кирпича, эти кирпичи являются химически закрепленными кирпичами, что означает, что процесс отверждения осуществляется за счет использования тепла и давления в автоклаве для ускорения химической реакции, связанной с процессом отверждения.

Силикатный кирпич имеет ряд преимуществ по сравнению с обожженным глиняным кирпичом:

• Обладают превосходной несущей способностью благодаря очень высокой прочности на сжатие (1450 фунтов на кв. дюйм или 10 Н/мм ² )
• Кирпичи имеют однородный цвет и текстуру
• Гладкая отделка требует меньшего количества штукатурки при использовании на видимой поверхности
• Обеспечивают хорошую звукоизоляцию
• Имеют хорошую огнестойкость

Проблемы, отмеченные при использовании силикатного кирпича по сравнению с глиняным кирпичом, связаны с тепловым движением и тенденцией силикатного кирпича к начальной усадке после укладки на месте, в отличие от глиняного кирпича, который имеет тенденцию расширяться со временем. Этот факт может привести к растрескиванию поверхности конструкции, если усадка не учтена при проектировании. Они также имеют низкую стойкость к истиранию, что делает их непригодными для использования в дорожном покрытии.

Бетонные кирпичи

Ингредиенты для бетона включают портландцемент, воду и заполнитель.

Бетонные кирпичи создаются путем заливки бетона в форму для отливки и получения кирпича одинакового размера. Форма может быть разработана для получения различных видов отделки лицевой кромки кирпича в соответствии с архитектурными деталями и желаемой эстетикой. Отделка может быть гладкой или, например, имитировать внешний вид натурального камня. Во время производства в бетон могут добавляться различные пигменты для придания кирпичу различных цветов. Пигменты, такие как оксид железа, могут быть добавлены на поверхность или смешаны с бетоном, чтобы придать кирпичу другой внешний вид. Внешний вид также можно изменить, используя заполнители различной текстуры от натурального камня до песка.

По сравнению с бетонными кирпичами и глиняными кирпичами глиняные кирпичи примерно в 2,5–3 раза прочнее бетонных кирпичей. Средняя прочность на сжатие бетонных кирпичей составляет около 3000–4000 фунтов на квадратный дюйм, в то время как хорошо обожженные (твердые) глиняные кирпичи имеют среднюю прочность на сжатие 8000–10 000 фунтов на квадратный дюйм. Бетонные кирпичи также более абсорбирующие, чем глиняные кирпичи. Начальная скорость поглощения (IRA) для глиняного кирпича составляет около 15-35 граммов влаги в минуту через площадь поверхности 30 квадратных дюймов. Бетонный кирпич, с другой стороны, имеет впитывающую способность примерно в 2-3 раза выше и составляет примерно 40-80 граммов в минуту на той же площади поверхности.

В некоторых случаях термин бетонный кирпич представляет собой продукт, отличный от того, что называется бетонными блоками или бетонными кладочными элементами, как они также известны. Основное различие, по-видимому, заключается в размере: бетонные кирпичи обычно меньше (и обычно сплошные), а бетонные блоки или монолитные блоки больше и часто имеют полые полости. Однако не существует абсолютного определения, которое используется последовательно, поэтому эти два термина могут использоваться разными поставщиками взаимозаменяемо для обозначения одного и того же продукта.

Инженерные кирпичи

Инженерные кирпичи

специально изготовлены для обеспечения как высокой прочности на сжатие, так и низкой пористости. Они часто используются в строительстве, где важны общая прочность материала, а также его устойчивость к воде и морозу.

Существует два класса технического кирпича, каждый из которых отличается прочностью и пористостью. В таблице 3 ниже приведены свойства для каждого из этих классов:

Таблица 3 – Свойства инженерного кирпича

Класс кирпича	Прочность на сжатие	Пористость
Класс А	125 Н/мм2 (18 130 фунтов на кв. дюйм)	<4,5%
Класс В	75 Н/мм2 (10 878 фунтов на кв. дюйм)	<7%



Из-за своих характеристик инженерный кирпич используется при строительстве объектов, требующих прочности, но где внешний вид не обязательно учитывается, например, в проектах туннелей или для подземных применений, где необходимы влагостойкие материалы, например, в канализации и люках.

Соответствующие спецификации ASTM для кирпича

Существует несколько спецификаций ASTM, относящихся к кирпичу, которые указаны ниже:

• ASTM C62 — 17 — S 9Стандартные технические условия 0113 для строительного кирпича (полнотой кладки из глины или сланца)
• ASTM C216 – Спецификация облицовочного кирпича (полнотой кладки из глины или сланца)
• ASTM C67 – Методы испытаний для отбора проб и испытаний кирпича и конструкционной глиняной плитки.

ASTM C62 — 17 охватывает конструкционный и неконструкционный кирпич для применений, где внешний вид кирпича не является обязательным требованием. В случаях, когда материал используется в качестве облицовочного материала, такого как фасад, применяется ASTM C216. Наконец, ASTM C67 специально рассматривает тесты, которые включают модуль разрыва, прочность на сжатие, абсорбцию, коэффициент насыщения, эффект замораживания и оттаивания, выцветание, начальную скорость абсорбции, а также определение веса, размера, коробления, изменения длины и пустот. область. (Дополнительные методы испытаний, относящиеся к керамическим глазурям, включают непроницаемость, химическую стойкость, непрозрачность и устойчивость к растрескиванию.)

Их можно приобрести на сайте https://www.astm.org/.

Резюме

В этой статье представлен краткий обзор типов кирпича, используемых в строительстве и гражданском строительстве. Для получения информации о других продуктах обратитесь к нашим дополнительным руководствам или посетите Thomas Supplier Discovery Platform , чтобы найти потенциальные источники поставок или просмотреть сведения о конкретных продуктах.

Источники:

1. https://turnbullmasonry.com/4-reasons-brick-remains-best-construction-material/
2. https://engineeringinsider.org/types-of-bricks/
3. https://www.djroberts.com.au/index.php/blog/502-5-common-brick-types-used-in-construction
4. https://theconstructor.org/building/types-of-bricks-identification-properties-uses/12730/
5. https://www.championbrick.com/guide-different-types-bricks-uses/
6. https://civilseek.com/types-classification-of-bricks/
7. https://civiltoday.com/civil-engineering-materials/brick
8. https://www.concreteconstruction.net
9. https://theconstructor.org/building/fire-bricks-properties-types-uses/29377/
10. https://civilseek.com/properties-of-bricks/
11. https://theconstructor.org/building/calcium-silicate-bricks-masonry-construction/17256/
12. http://buildingdefectanalysis.co.uk/masonry-defects/an-introduction-to-calcium-silicate-bricks/
13. https://en.
