Схемы кирпичных печей для бани с топкой из предбанника
Построить кирпичную печь для бани не просто. Многие для этого приглашают специалистов по кладке печей. Но при хорошей инструкции и правильном подходе, вы можете сами построить необходимую печь для бани. Цель статьи помочь вам в постройке запланированной печи.
Первый этап – выбор места
Первым и главным этапом является выбор места постройки печки. Необходимо предусмотреть все, от удобства топить печку и до внутреннего расположения печки в бани. Кирпичная печь для бани не должна располагаться близко к лежакам, где вы будете париться. В противном случае она будет просто вас обжигать и париться и мыться в такой бане будет не возможным.
Идеальным считается расположение печки напротив лежаков. Так же необходимо предусмотреть и расположение топки. В большинстве случаев ее делают снаружи или в предбаннике. Топка из предбанника удобнее, особенно в зимнее время.
Второй этап – вид печки
Необходимо определиться с типом и внешним видом печки для бани. Будет ваша конструкция с баком для воды или нет. Какой вид нагрева будет у горячей воды (с прямым выходом газа через топливник). Какой тип каменки можно применить (открытая каменка или с вынесенными камнями).
Определившись с типом и видом печи для бани (по белому), не стоит забывать и об отводе газа из печи. Благо вариантов здесь не много. С прямым дымоходом или с боковым дымоходом. Зависит это от вашего месторасположения конструкции и возможностью вывода вашего дымохода. Обязательно при строительстве нового дымохода изолируйте расстояние между дымоходом и кровлей термостойким материалом во избежание возгорания кровли.
Третий этап — материалы
Выбор материала постройки является одним из ключевых этапов. От качества используемых компонентов будет, зависит качество и долгосрочность работы вашей конструкции. Не стоит экономить на дешевых материалах. Это может привести не только к плохому нагреву помещения, но и разрушению конструкции.
Основным строительным материалом является кирпич. Для строительства печи нам потребуется качественный обожженный и без видимых дефектов материал. Шамотный кирпич прослужит вам достаточно долго, но стоит он на порядок больше чем обычный. Для быстрой и легкой проверки кирпича можно использовать несколько методов:
- Уроните кирпич с небольшой высоты (1-1,5 метра). Если кирпич разбился на много мелких кусочков, то такой материал не стоит использовать в строительстве печки. Кирпич должен разбиться на несколько больших кусков.
- Взяв с собой молоток, не большого размера, ударьте кирпич, если звук не глухой, то кирпич хорошего качества, если молоток утопает при ударе, кроша кирпич, то от такой покупки стоит отказаться.
- Расколов кирпич пополам обратите внимание на сколы и внутреннюю поверхность кирпича, она должна быть ровного цвета, без темных пятен и присутствия различных компонентов.
Выбрав необходимый кирпич, стоит позаботиться и о выборе материала для получения раствора. Раствор для кладки кирпичной печки должен состоять из глины, песка и воды. Получение нужного по свойствам раствора является одним из сложных этапов в строительстве печки. Раствор должен быть не жирным и не тощим. Глину стоит замешать с водой и оставить на ночь киснуть.
На следующий день полученный раствор размешать, удалив все комочки и только тогда добавлять песок не большими порциями. Раствор должен не прилипать к мастерку (раствор жирный) и не выталкивать воду (добавить глины). Нормальный раствор должен слегка тянуться за мастерком, сохраняя приданную форму и не рваться. Мастерок при работе с таким раствором остается чистым и раствор не прилипает к рабочей металлической поверхности.
Четвертый этап – фундамент
Перед началом строительства вашей печки необходимо заложить ее фундамент. Для этого подойдет каменный, бетонный или бутовый фундамент. Высота фундамента редко превышает 90 см (для очень больших печей), в частности до 40 см будет достаточно.
Фундаменту нужно дать время до полного высыхания и после этого можно производить кладку самой конструкции. Не стоит забывать и об изоляции фундамента от кладки. Двойная гидроизоляция – лучший для этого способ.
Пятый этап – наружный вид
После выполнения всех подготовительных и строительных работ, последним заключительным этапом является наружная отделка конструкции. Красивая печка радует глаз и тут обилие облицовочных материалов на строительном рынке вам в помощь.
Так же можно исходить от вашего бюджета. При его нехватке можно наружную часть печи отштукатурить и побелить. Получится не шикарно, но исконно русский вид банной печи вам гарантирован. Или же прибегнуть к облицовке наружной конструкции керамогранитом, мрамором или изразцами. Такой внешний вид печки вас будет радовать каждый раз при посещении бани.
После выполнения всех действий, постройки вашей печки, не спешите сразу ее топить. Необходимо полностью просушить печку, кладку, раствор. После нескольких дней сушки можно начать понемногу топить. После качественной просушки можно использовать баню по назначению.
Стоит напомнить, что качество постройки банной печи полностью зависит от выбранных материалов и мастерстве строителя. Не стоит экономить на более дешевых материалах и торопиться построить печь, пренебрегая нормами и советами, приведенных в статье. Так она прослужит вам короткий промежуток времени и не принесет желаемого результата.
Заключение
К строительству пески для бани нельзя подходить сумбурно. Необходимо произвести расчеты средств, материалов, времени. После подведения итогов – если у вас сходится смета с вашим бюджетом, можно приступать к строительству. Любое отхождение от правильной последовательности постройки печи может привести к не обратимым последствиям.
Если у вас есть знакомые профессионалы, стоит их попросить о консультации или помощи. В случае если вы решили построить все своими руками, наберитесь терпения и точно следуйте инструкциям, примерам и пожеланиям данной статьи в постройки печки для бани и у вас все обязательно получится.
Кирпичная печь для бани с топкой
Содержание
- Чем удобен вариант размещения топки в предбаннике
- Кирпичная печь бани с топкой в предбаннике
- Фундамент под кирпичную печь
- Установка кирпичной печи с топкой в предбаннике
- Установка кирпичной печи для бани на деревянное основание
- Заключение
Существует немало интересных вариантов установки кирпичной печи в парилке, выбор каждого из них по-своему оправдан техническими требованиями или стремлением сделать печь более удобной в обслуживании и управлении. Вариант с топкой печи в предбаннике давно признан знатоками бани, как один из самых удобных и правильных способов поместить кирпичную печь, несмотря на некоторые проблемы с обустройством.
Чем удобен вариант размещения топки в предбаннике
Печь из металла дает быстрое прогорание дров с последующим падением температуры каменки, и, как следствие, в течение времени нахождения в парилке приходится по несколько раз открывать и подбрасывать в камеру горения пару дровишек или брикетов. Выходить из парилки в предбанник, чтобы подогреть печь, не всегда удобно, особенно в зимнее время.
Для кирпичной печи топка в предбаннике дает возможность:
- Почистить и растопить топку в бане без захода в парилку, что упрощает уборку парильного помещения и поддержание его в надлежащей чистоте;
- Держать под печкой необходимый запас топлива для посещения бани, периодически подсушивать его;
- Полноценно управлять нагревом каменки и тем самым поддерживать нормальные комфортные условия в предбаннике или раздевалке;
- Снизить количество газов, в том числе угарных, которые могут вырываться из уплотнений дверцы топки.
Важно! Считается, чем меньше раскаленного металла в парилке бани, тем меньше выгорает кислорода в помещении. Учитывая ограниченное движение воздуха в парилке, идея убрать железные части топки в предбанник выглядит очень рационально.
Процесс нагрева кирпичной печи бани занимает не один час, по мере разогрева каменка и кирпичная кладка в парилке набирают горячего воздуха, и только по прошествию часа-полтора можно идти париться без спешки и необходимости регулярно проверять печь.
Кирпичная печь бани с топкой в предбаннике
Установить кирпичную печь в бане значительно сложнее из-за большой массы и габаритов. Кроме того, выход продуктов горения должен иметь минимальное сопротивление. В отличие от горячей металлической топки, кирпичная разогревается и, соответственно, выходит на режим устойчивого горения не ранее, чем через час. До этого момента, даже при максимально открытом поддувале, дрова горят относительно медленно, с большим количеством дыма и недогоревших газов, выскакивающих через дверцу топки. Приходится иногда даже проветривать помещение бани.
Если топка кирпичной печи выходит в парилку, то после двух-трех неудачных попыток разжечь огонь в сильный ветер или сырую погоду парилку бани потребуется проветривать или даже ополаскивать горячей водой. После того как прогреется свод, кирпичная печь набирает тягу и уверенно накапливает тепло. На этом режиме через кирпичную топку просасывается большое количество воздуха из помещения, выстужая и предбанник, и раздевалку. Поэтому после прогрева кирпичной кладки дверь в парилку бани следует плотно прикрыть.
Фундамент под кирпичную печь
Кирпичная топка при большом усердии легко может прогревать и фундамент, и дренаж, но в сильные морозы плохая термоизоляция фундамента может привести к осадке печи. Поэтому фундамент лучше сделать в полноценном варианте, без связки с фундаментом самой бани. Бетонную подушку под кирпичную кладку отливают на уровне полов бани, но боковые стенки обязательно обрабатывают мастикой, поверх которой укладывают слой теплоизоляции из минеральной ваты и закрывают облицовкой.
При укладке листов гидроизоляции под основание корпуса край материалов подворачивают вниз и обмазывают глиной так, чтобы слой обмуровки составлял не менее 1-1,5 см. На уровне балок пола и дощатого покрытия, между кирпичной стенкой печи и краями досок, в обязательном порядке делают отмостку из негорючего материала. Поверх отмостки укладывается лист асбеста и металла.
Установка кирпичной печи с топкой в предбаннике

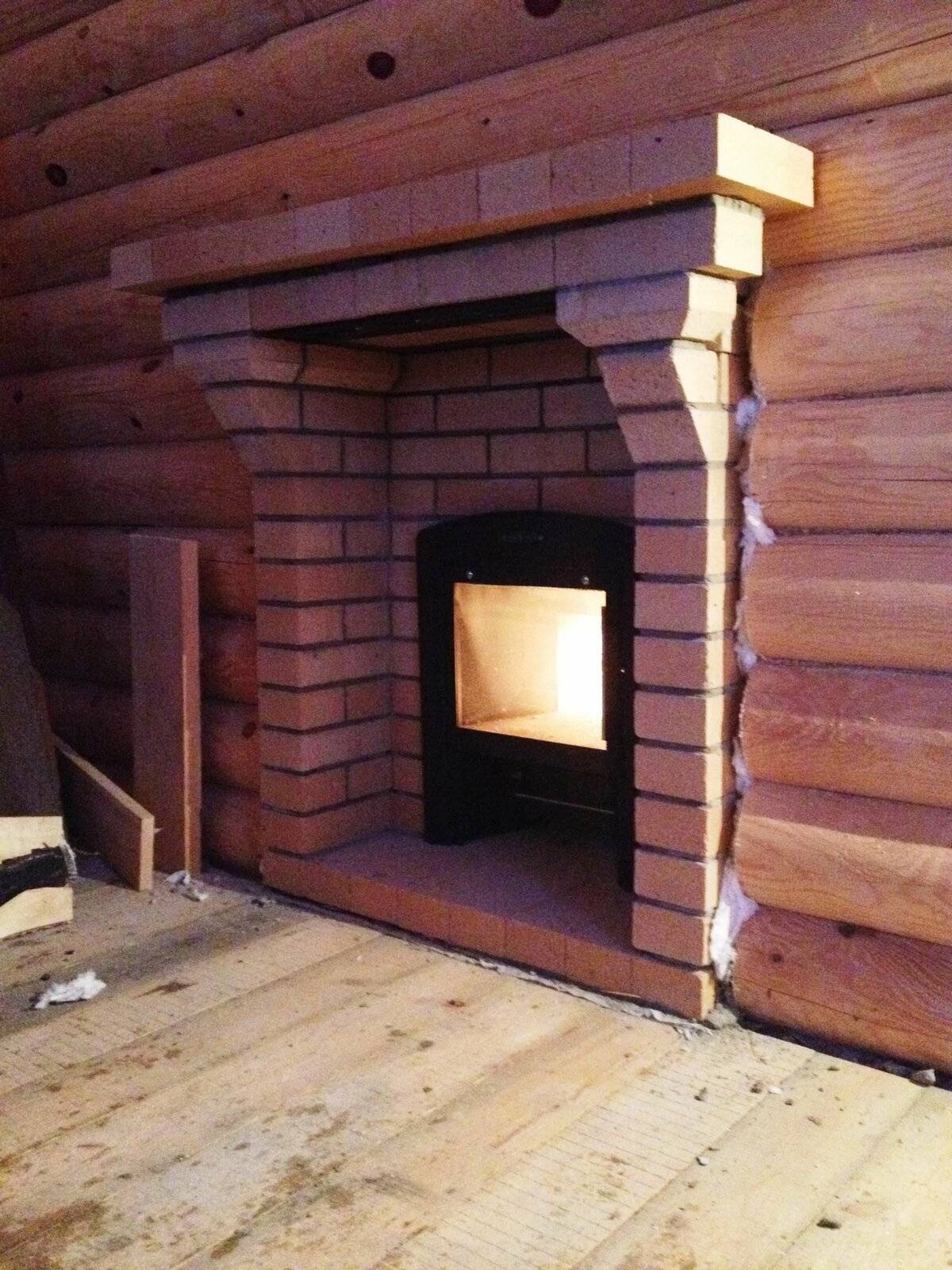

Чаще всего кирпичная печь в бане складывается так, чтобы одна из печных стен служила перегородкой между предбанником или комнатой отдыха и помещением парилки. Если помещение каменное или из негорючих материалов, задача упрощается. В этом случае пространство между корпусом и стенами изолируется с помощью минеральной ваты или специальных сэндвичей на основе кремниевого волокна или асбеста.
Зачастую топку дополняют большой чугунной плитой, которую вывешивают на вертикальной стене со стороны предбанника. Плита позволяет быстро нагревать помещение бани. При установке плиту крепят на стену на кладочном растворе с небольшим уклоном в сторону парилки. Кроме того, вокруг плиты оставляют тепловой зазор в 0,5 -1 см с заделкой мягким огнеупорным материалом.
Ситуация с термоизоляцией кирпичной конструкции усложняется, если помещение бани построено из деревянного бруса. Нормы противопожарной безопасности требуют обеспечить:
- Расстояние от верхней горячей кирпичной поверхности до потолочного перекрытия или стен из дерева должно быть не менее 1,3 м;
- Загрузочное окно топки в предбаннике должно быть удалено от ближайшей деревянной стенки бани не менее чем на 1,2 м;
- Топка в виде туннеля, проходящего через деревянную стену бани в подсобное помещение, комнату отдыха или предбанник, должна иметь вставку из негорючего и теплостойкого материала не менее 500 мм, по всей длине туннеля;
- Пол под дверцей кирпичной печи покрывается несгораемым и теплостойким материалом, чаще всего листовой сталью, размером 40х80 см.
Между кирпичной поверхностью стен топки и деревянными простенками или перегородками бани обязательно выполняют противопожарную изоляцию или разделку. По сути – это слой кирпича на глине, укладываемый с зазором или на лист асбеста к кирпичной стенке. Таким образом, образуется своего рода чехол из керамического материала, резко уменьшающий тепловые потоки к деревянным конструкциям стен бани. Кроме того, разделка способна остановить открытое пламя или поток раскаленных газов через трещины или в случае обрушения части кирпичной кладки.
Аналогичным способом необходимо закрыть дымоход негорючей теплоизоляцией из минеральной ваты или силиката, поверх материала выполняется обвязка из базальтового картона или листового металла. Наиболее уязвимым с точки зрения пожарной безопасности является место выхода печной трубы через потолочное перекрытие и крышу бани. В этом случае балки потолочного перекрытия расшиваются коробом и отделываются кирпичом, аналогично деревянным стенам.
Иногда в каменной печи для бани устраивают чугунную топку с выносным загрузочным окном. Такой вариант предполагает загрузку топливом из предбанника и при правильной установке дает определенные преимущества перед обычным кирпичным:
- Топка в бане разжигается намного быстрее за счет быстрого прогрева чугуна и дымового зуба;
- Чистить и обслуживать такую топку намного удобнее;
- Отсутствие трещин и щелей в топке дает хорошее качество сгорания дров с минимальной утечкой продуктов сгорания в помещение бани или парной.
Важно! Установка чугунной топки в кирпичной кладке потребует высокой квалификации печника, даже опытные мастера не всегда правильно соблюдают технологию, в результате чугун нередко лопается из-за отсутствия тепловых зазоров.
Установка кирпичной печи для бани на деревянное основание
В небольших по размеру парилках бани может использоваться малоразмерная кирпичная печь с топкой внутри предбанника. Если печь имеет не более 5 кирпичей в ряду и рядов не более 10, такую конструкцию можно поставить непосредственно на предварительно подготовленный пол, без использования бетонного фундамента. Иногда доски пола приходится вскрывать и в ряду лаг и балок устанавливать дополнительные перемычки из доски в 40-50 мм. Вес конструкции не должен превышает 500-600 кг для старого пола и 700 для нового, только что уложенного.
Под печь выкладывается кирпичная подушка из обычного рядового материала. В таких случаях кладочный раствор для основания и боковых экранов готовят на глине с добавлением асбестового волокна. Экранирование корпуса в парилке выполняется для всех боковых стен, облицованных деревом, за исключением передней стены.
Заключение
Кирпичная каменка всегда будет надежно работать, если не вносить изменения в ее конструкцию путем перекладки отдельных элементов или даже стен, в этом случае риск развития трещин и даже растрескивания резко увеличивается. При необходимости кладку разбирают полностью и перекладывают с выполнением всех требований, предъявляемых к новой печи для бани.
youtube.com/embed/z69PMbVpFSU»>- Чистка дымохода своими руками
- Домашняя мини сауна в квартире своими руками
- Как высушить подвал и погреб от сырости
- Как вывести плесень в квартире
Кирпичная печь | Производство каменного века
Высота | 58 дюймов |
---|---|
Общая ширина | 34″ |
Общая глубина | 42″ |
Внутренняя ширина топки | 24,5″ с огнеупорным кирпичом |
Внешняя глубина топки | 33″ |
Внутренняя глубина топки | 27″ с огнеупорным кирпичом |
Ширина дверного проема | 24,5″ |
Высота открытия двери | 18″ |
Площадь поверхности для приготовления пищи | 668 кв. дюймов |
Площадь поверхности | 40 квадратных футов поверхности, включая 20 погонных футов углов, отделка продается отдельно |
Огнеупорный кирпич | 40 полных, 40 сплитов, включая |
Готовая смесь требуется для сборки комплекта | 3 ведра, продаются отдельно |
Комбинированный внутренний каменный камин и печь для пиццы Temp-Cast
Комбинированный крытый каменный камин и печь для пиццы Temp-Cast — Наружная мебель для патио и пиццы — | / Сэкономьте до %Сохраните %Сэкономьте, чтобы сохранить РаспродажаРаспроданоВ наличииКомбинация внутреннего камина и печи для пиццы
- Обогрейте весь дом с меньшим количеством дров
- Наружная отделка плиткой, кирпичом, камнем, камнем или комбинацией
- Самая эффективная технология сжигания древесины
- Дополнительная печь для пиццы для приготовления при высокой и низкой температуре
- Дополнительная конструкция прозрачного камина
- Опциональная скамья с подогревом
Вы пережили зиму, когда вы потеряли источник тепла или, что еще хуже, всю мощность? Традиционные внутренние камины доставляют массу хлопот. Вы должны постоянно подкармливать огонь дровами, и тогда у вас останется пепел, который нужно убирать. Не говоря уже о том, что они обеспечивают тепло только тогда, когда горит огонь, и обычно они не могут помочь вам с ужином.
Внутренний камин Temp-Cast — это решение для вас. Но это не просто традиционный камин. Этот камин включает в себя печь для пиццы!
В этом уникальном сочетании камина и печи для пиццы используется каменная конструкция нагревателя, которая позволяет наслаждаться лучистым теплом в течение всего дня, а не только тогда, когда горит огонь. В качестве бонуса вы также можете наслаждаться приготовлением мяса, жарением овощей, выпечкой хлеба и приготовлением кобблеров в потрясающей функции печи для пиццы! Эта система отопления позволяет утром отапливать дом дровами, а вечером возвращаться после работы в теплый уютный дом без необходимости разжигать огонь в промежутках. И даже испечь дюжину печенья, если хотите! Эти потрясающие устройства не только придают сильный визуальный эффект вашему внутреннему жилому пространству, но и обеспечивают вкусные домашние блюда, которые объединяют семьи.
Поскольку печь в этом комплекте окружена каменным нагревателем, эта печь будет удерживать тепло дольше, чем традиционная домашняя дровяная печь И
, потребляющая меньше топлива. Через несколько часов после того, как ваш огонь погаснет, у вас все еще будет достаточно остаточного тепла, чтобы испечь такие вещи, как печенье и хлеб, чтобы поделиться с друзьями и семьей или насладиться вкусным лакомством в одиночестве. Благодаря возможности добавить стеклянные дверцы как к печи для пиццы, так и к камину, эти комплекты действительно добавляют дополнительный уровень уюта и функциональности в любой дом.«Теперь, после трех зим, я хочу сообщить, что наша Temp-Cast 2000 превзошла все ожидания. Эта технология редко используется в Вирджинии; несколько друзей, посетителей и субподрядчиков сразу же были впечатлены производительностью и эстетическим эффектом.»
«Эстетика против производительности? Я не могу сказать, какая функция лучше, все сводится к одной. Имея опыт работы только с дровяными печами и подобным, моя жена была обеспокоена качеством воздуха в помещении. Она была поражена полным отсутствием каменного обогревателя. запаха горения».
«Моя карьера профессора в области деревообработки связана с древесиной. Я не могу объяснить, какое удовольствие приносит отопление нашего дома с помощью самой эффективной, экологически безопасной технологии сжигания древесины, доступной домовладельцам. Нам это нравится.»
— Чип Фрейзер Т.М. Профессор Брукса, Наука о древесине и лесоматериалах, Технологический институт Вирджинии
ЧТО ТАКОЕ КАМИННЫЙ КАМЕННЫЙ КАМЕНЬ? №
Основное отличие каменного обогревателя от других дровяных приборов заключается в том, что каменный обогреватель может накапливать большое количество тепла. Это означает, что вы можете быстро и чисто сжечь партию дров, и тепло будет медленно излучаться в ваш дом в течение следующих 18-24 часов. Каменные обогреватели также безопаснее и эффективнее традиционных каминов, поскольку они не производят креозот или вредные выбросы в камерах или дымоходе.
Как работает обогреватель для кирпичной кладки?
Горячий воздух от огня проходит через ряд перегородок, нагревая окружающую кладку. Это тепло «впитывается» стенками обогревателя, а затем медленно отдается в ваш дом.
Посмотрите видео Ассоциации обогревателей каменной кладки (MHA), чтобы увидеть, как конструкция обогревателя каменной кладки работает для эффективного обогрева вашего дома.
Камин с внутренней дровяной печью для пиццы Особенности 9№ 0084
Установка камина Temp-Cast
Комплект для внутреннего камина, показанный в этом видеоролике Temp-Cast, очень прост в сборке. Посмотрите видео, чтобы увидеть, как построить камин, в результате чего получится великолепный каменный камин.
Входит в каждый комплект для камина Temp-Cast
- Огнеупорные модули
- Огнеупорный раствор
- Керамическое волокно
- Гофрированные прокладки
- 1 Черная арочная стеклянная дверца топки
- 2 Чугунные дверцы для чистки
- 1 Чугунная колосниковая решетка
- 1 Дверца воздухозаборника
- Дверные замки
- Прокладка
- Лента
- Руководство по сборке
✓ Чистое возобновляемое топливо
Наличие возобновляемого источника энергии, который вы можете собирать на месте, дает вам душевное спокойствие. Вы можете сжечь его, чтобы обогреть свой дом, не полагаясь на электричество. Испытания показали, что нагреватель Temp-Cast имеет эффективность переноса 65,4% и эффективность сгорания 9.4,4%.
✓ Простота сборки
Модули изготовлены из литого огнеупорного материала. Они имеют уникальную функцию блокировки, так что одна часть точно соответствует ключу следующей. Это позволяет быстро и точно монтировать комплект и гарантирует структурную стабильность готового заполнителя и независимость от облицовочного материала.
✓ Здоровье и качество жизни
Нет более безопасного дровяного камина, чем качественно сделанная каменная печь. Его можно использовать несколько часов в день, пока вы бодрствуете, и никогда ночью, когда вы спите. Поскольку они полностью сжигают топливо, они производят мало золы или вредных выбросов, благодаря чему воздух в вашем доме становится чище.
✓ Красивый огонь
Одной из самых отличительных особенностей каменной печи является превосходный обзор огня. Когда огонь горит, он быстро разгорается и яростно горит, создавая захватывающее зрелище. Если встроена печь для пиццы, вы можете увидеть, как горящие газы ускоряются через газовую щель, создавая захватывающий «искровой душ» и добавляя вам удовольствия от огня.
✓ НАГРЕВАТЕЛЬНАЯ ЭФФЕКТИВНОСТЬ
Обогреватели из каменной кладки широко распространены в более холодных районах Канады, Северной Европы и Австралии. Кирпичные обогреватели Temp-Cast могут служить в качестве основного обогревателя в доме площадью 2000 квадратных футов с хорошей теплоизоляцией, используя при этом меньше древесины и, следовательно, занимая меньше места для хранения.
Тепловое излучение каменного обогревателя очень похоже на тепловое излучение солнца, а не на конвекционное тепло традиционного камина. Подобно тому, как солнце согревает землю, каменная печь согревает твердые предметы в доме, такие как стены, полы, мебель и людей.
Не позволяйте зиме, растущим ценам на электроэнергию или лопнувшим трубам помешать вам наслаждаться теплом, продолжая наслаждаться любимыми блюдами, приготовленными на дровах! Внутренний камин Tempcast с печью для пиццы — идеальное дополнение к вашему дому, которое позволит вам проводить время в своем развлекательном пространстве, несмотря на погоду на улице.
ОБЩИЕ ВОПРОСЫ О КАМЕННЫХ ОБОГРЕВАТЕЛЯХ
Что такое кирпичные утеплители?
Кладочные печи также называют финскими каменными печами, немецкими изразцовыми печами, русскими печами, качелофенами и русскими каменками. Дрова нагревают камин и хранят тепло в течение нескольких часов. Хотя реже используется в Северной Америке
Стоит ли покупать каменные обогреватели?
Если вы хотите пилить, перевозить, раскалывать, хранить и сжигать меньше древесины, то ДА! Каменный обогреватель окупит себя за одно аварийное отключение электричества зимой. Они также могут выступать в качестве резервного источника тепла для пассивного солнечного дома и в качестве основного источника в периоды с небольшим количеством солнечного света.
Безопасны ли каменные обогреватели?
Они сгорают настолько чисто, что на них не распространяется запрет на сжигание древесины в США. Устройство горит горячим, но остается безопасным на ощупь, излучая нежное, успокаивающее тепло. Вы часто найдете членов семьи и домашних животных, слоняющихся вокруг камина еще долго после того, как огонь погас из-за его согревающего эффекта.
Работают ли обогреватели для кирпичной кладки?
Да! Большинство людей обычно разводят от одного до двух костров в день, а обогреватель использует накопленное тепло в течение более 24 часов после горения костра. Вам никогда не будет холодно или голодно, так как вы также можете испечь в духовке, несмотря на ледяные бури и перебои с электричеством!
Насколько эффективны каменные обогреватели?
Обогреватели из каменной кладки намного эффективнее обогревают ваш дом, чем каминная топка. Поскольку они более чем на 90% эффективнее превращают топливо в тепло, им требуется всего один или два небольших костра в день, чтобы обогреть дом площадью 2000 кв. футов.
Нужен ли дымоход для каменных печей?
Да. Несмотря на то, что перегородки каменки могут быть направлены в разные стороны, для тяги и выхода дыма из каменки необходим дымоход.
