Печь шведка своими руками — два интересных варианта с порядовками

Печь шведка своими руками может быть возведена лишь в том случае, если у домашнего мастера уже есть устойчивые навыки каменщика и, хотя бы небольшой, опыт работы с печами. Сама по себе шведка является достаточно сложной конструкцией, явно непредназначенной для первичного обучения подобным технологиям.

Печь шведка своими руками

Существует несколько моделей печи типа «Шведка»:

— отопительно-варочная печь, имеющая только плиту, а также при желании — оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки;

— печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона — в спальню или гостиную;

— «Шведка», имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.

Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.

При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности. Например, если «Шведка» устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную отопительно-варочную печь. Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.

«Шведка» с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.

Какая бы модель печи ни была выбрана, работу все равно начинают с устройства основы-фундамента.

Фундамент под печь

Фундамент под печь рекомендовано устраивать еще при закладке фундамента дома, если конечно, это возможно. Если нет – то придется его возводить в уже готовой постройке. Но и в том, и в другом случае нужно обязательно отделить фундамент печи от бетонного основания всего здания. Это необходимо для того, чтобы при неудачной усадке одной из конструкций, она не «потянула» бы за собой другую, и не создала тем самым деформации кладки.

• Для массивного строения печи устраивается надежный фундамент, который должен уходить вглубь грунта на 700 ÷ 800 мм.

При условии промерзания грунта на большие глубины, котлован тоже углубляют — этот параметр должен быть известен заранее, еще до начала строительства.

Немаловажно для надежности конструкции узнать и особенности грунтов в регионе строительства, так как от этого тоже зависит заглубление основы и ее укрепление. Всеми этими данными можно «разжиться» в любой местной строительной организации.

• Если кладка печи будет осуществляться в уже возведенном доме с устроенным полом, то разметку производят прямо на покрытии, так, чтобы вырезать нужный его фрагмент и добраться до уровня грунта. Отверстие в полу должно иметь размеры, которые превышают на 100 ÷ 150 мм основание печи в каждую из сторон.

Примерная схема фундамента для массивной кирпичной печи

• Далее, размечается грунт и роется котлован нужной глубины.
• Дно готового котлована утрамбовывается, и на него засыпается песок, который смачивается водой, и также тщательно утрамбовывается. Толщина песчаной подушки в утрамбованном виде должна составлять не менее 100 ÷ 200 мм, в зависимости от глубины котлована.
• Затем следует щебень – он засыпается на подушку из песка слоем толщиной в 150 ÷ 170 мм. Его также нужно хорошенько уплотнить.
• Следующим этапом идет установка опалубки под фундамент. Как правило, ее борта сбивают из низкосортных досок. Если между досок образуются зазоры, то внутри опалубку выстилают полиэтиленовой пленкой, которую закрепляют на дощатых стенках с помощью степлера.

Гидроизоляция котлована под фундамент рубероидом

Кроме пленки, для гидроизоляции фундамента можно использовать рубероид, который также нужно закрепить на стенках.

• Опалубку поднимают над грунтом на высоту фундамента, который может не доходить до уровня пола на один слой кирпича или же подниматься над ним на 80 ÷ 100 мм.

Вторым вариантом может быть установка опалубки только вокруг котлована, но гидроизоляционный материал нужно закрепить обязательно.

• Затем заливается грубый раствор бетона, который изготавливают из крупно-фракционного щебня и цемента, с небольшой добавкой песка. Толщина этого слоя должна составлять около 150 мм.
• Далее, устанавливается арматурная конструкция из металлических прутьев, которую вжимают в свежий раствор.

Установка нижнего армирующего пояса

• Следующим слоем заливается более тонкий цементный раствор, на высоту грунта — он разравнивается и оставляется для схватывания.
• После того, как он схватится и немного отвердеет, сверху него укладывается арматурная сетка.

Верхняя армирующая сетка фундамента

• Уложив сетку, ее заливают бетонным раствором на высоту опалубки. Залитый раствор разравнивается, а после этого фундамент должен полностью схватиться, отвердеть и набрать необходимую прочность. Эти процессы займут достаточно много времени, и обычно к последующим операциям переходят не ранее, чем через 25 ÷ 28 дней.

Фундамент залит и оставлен до набора прочности

• После этого верхняя часть опалубки снимается, и на ровную поверхность фундамента настилается гидроизоляционный слой, состоящий из 2-3 прослоек рубероида, склеенных между собой в толщину.

По завершению этого этапа подготовки фундамента, можно приступать непосредственно к кладке печи.

«Шведка» с камином

Эта модель печи вполне удовлетворит тех, кто предпочитает и практический подход к вещам, и ценит настроения романтических вечеров. Ее устанавливают так, чтобы варочная сторона сооружения выходила на кухню, а камин — в одно из жилых помещений, предназначенных для отдыха.

Вид со стороны варочной части

Печь становится частью стены или же разделителем двух зон в большой комнате, что характерно для дачных или небольших частных домов.

«Шведка» со стороны камина

Внутреннее строение печи-камина можно рассмотреть на ее изображениях в разрезе, где хорошо видно, как устанавливаются металлические элементы.

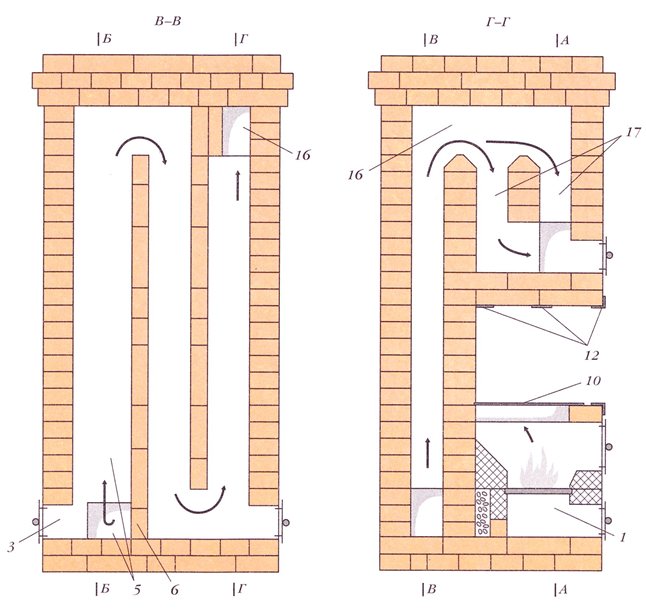

Проекции в разрезе дадут более полное представление об устройстве печки

Материалы

Для постройки этой печи необходимо приобрести высококачественные строительные материалы — только в этом случае можно получить надежное, прочное, долговечное и красивое внешне сооружение. Кирпич и строительные смеси покупаются с запасом, примерно на 15% больше необходимого для постройки материала. Кроме этого потребуются некоторые металлические (чугунные и стальные) элементы.

Итак, для данной модели «Шведки» нужно приобрести:

• Красный, желательно — клинкерный кирпич, из которого легче сделать аккуратную ровную кладку. Его понадобится 717 штук, не считая возведения трубы.
• Силикатный или шамотный кирпич для кладки топочных камер — 154 штуки.
• Песок, глина и цемент или же готовые жаростойкие смеси для раствора.
• Проволока стальная, диаметром в 4 ÷ 5 мм — для закрепления чугунных деталей.
• Асбестовый лист и такой же шнур — для противопожарной защиты стены дома, и для предохранения металлических элементов от преждевременного прогорания.
• Стальной уголок 50×50×5×1020 ÷ 1030 мм — 2 шт., он нужен для укрепления поверхности варочной панели.
• Стальные полосы 50×5×920мм — 3 шт., 50×5×54 мм — 2шт., 50×5×48 мм — 2шт. Эти детали потребуются для создания основы для кладки очередного кирпичного ряда над варочной камерой.
• Колосник, размером 200×300 мм — 1 шт.
• Топочная дверца 210×250 мм -1 шт.
• Дверцы для очистных камер 140×140 мм — 8 шт.
• Дверца для поддувала 140×140 мм -1 шт.
• Духовой шкаф 450×360×300 мм -1 шт.
• Задвижки для дымоходных каналов 130×250 мм — 3 шт.
• Варочная плита 410×710 мм -1 шт.
• Каминная решетка, длиной 690 ÷ 700 мм — ее можно приобрести в готовом виде или же изготовить самостоятельно из стального прута.
• Металлический лист, размером 500×700 мм, в количестве 2 шт. Он понадобится, если будет выбран такой вариант настила на полу перед топкой. Вместо него для этой цели может быть использована керамическая плитка.

Эта модель печи имеет размер 1020×890×2170 мм. Кроме этого, каминная топка выступает вперед всей конструкции на 130 мм.

Цены на клинкерный кирпич

Огнеупорный кирпич

Кладка печи

Чтобы иметь представление, как отводится дым внутри конструкции по дымоотводным каналам, и как располагаются остальные элементы, необходимо тщательно изучить план-схему. Она поможет разобраться во внутренних полостях и камерах, а также определиться, как укладываются кирпичи в том или ином отделе возводимой печи.

Схема «шведки» с камином, пути движения продуктов сгорания — рисунок первый …… и второй

Имея такую схему, по ней можно провести предварительную кладку всей конструкции «насухо» — это поможет окончательно внести ясность в конфигурацию каждого из рядов.

Кроме этого, опытные мастера советуют при работе по возведению кирпичных печей уже на раствор, каждый из рядов также сначала попробовать выложить «насухо». Это делается для того, чтобы заранее подогнать кирпичи по размеру для каждого ряда. Только проведя эти предварительные процессы, можно будет приступать к окончательной кладке на раствор.

Благодаря составленным схемам-порядовкам будет намного проще попробовать свои силы в возведении «Шведки».

Порядовка с 1 по 6 ряды кладки

Прежде чем начать выкладывать первый ряд, необходимо на рубероиде, настеленном на фундамент, сделать его точную разметку — расчертить с помощью мела края будущей основы.

По сделанной разметке выкладывается первый ряд печи. Он должен быть смонтирован идеально точно, так как от его ровности будет зависеть то, насколько стройной и надежной будет вся конструкция.

1 ряд — сплошной. Должен получиться идеально ровным

Первый ряд, как и во всех моделях печи, выкладывается сплошным.

Второй ряд — установка каминной решетки

Второй ряд кладут по несколько другой раскладке, но он тоже полностью заполняется кирпичом. Область, где будет располагаться каминная топка, выкладывается силикатным кирпичом. Выложив ряд, сверху него устанавливают держатели, а на них сваркой закрепляется каминная решетка.

3 ряд — начало формирование внутренних полостей и каналов

В третьем ряду начинают оформлять поддувальную камеру и прочистные каналы, а также место для установки духового шкафа. Кроме этого, начинают устраивать вертикальный дымоотводный канал. С другой стороны конструкции начинает формироваться топливная камера камина.

Одновременно с кладкой этого ряда, в него встраиваются в нужных местах дверцы, которые закрепляются с помощью подготовленных отрезков проволоки.

Так обычно устанавливаются все чугунные дверцы

С задней части камеры для установки духового шкафа оставляют соединённый с камерами очистки проход. Для этого угол кирпича, устанавливаемого в этом месте, срезается.

4 ряд

Четвертый ряд полностью повторяет третий по конфигурации, только что кирпичи идут «в перевязку».

5 ряд — готовятся места под колосник и топочную камеру

На пятом ряду сверху поддувальной камеры оформляется место для установки колосника, а в остальном — он полностью повторяет предыдущие ряды. Ряд выкладывается силикатным кирпичом, в областях, которые будут непосредственно соприкасаться с огнем — это зоны, где будет производиться укладка колосниковой решетки.

Далее, на пятом же ряду устанавливается духовой шкаф, который предварительно обматывается асбестовой веревкой.

«Примерка» духового шкафа

Затем, устанавливается решетка — ее необходимо закрепить на раствор.

На этом же ряду можно установить дверцу топки, обвязав ее по бокам веревкой, а можно перенести ее установку на шестой ряд, оставив для нее проем между кирпичами.

6 ряд — установка дверцы топочной камеры

На шестом ряду, устанавливается дверца (если ее не установили на пятом) и закрепляется с помощью проволоки, которую вмуровывают в швы между рядами.

Силикатные кирпичи, которые будут создавать стенку между топкой и шкафом духовки, устанавливаются на ребро. Благодаря такой конструкции духовка будет быстрее прогреваться.

На шестом же ряду перекрывается оставляемый в нижних рядах зазор сзади духовки — между ней и выкладываемым вертикальным каналом.

Порядовка с 7 по 12 рядыСедьмой ряд — металлические полоски для перекрытия камеры камина

Седьмой ряд не отличается от шестого практически ничем, кроме того, что сверху него укладывается металлическая полоса, которая станет опорой для укладки следующего ряда кирпичей.

На восьмом ряду работа идет, согласно схеме.

8 ряд — духовка полностью установлена на свое место

Девятый ряд имеет такое же строение, как и предыдущий, кроме той особенности, что над духовым шкафом размещают две металлические полосы, на которые будет укладываться следующий ряд. Эти полоски помогут снять нагрузку с точек опоры камеры.

9 ряд

На десятом ряду сначала подготавливается место для укладки варочной плиты. Край над топочной дверцей и духовым шкафом укрепляется уголком. Под края варочной плиты укладываются асбестовые полоски. С левого края печи, в стене, оставляется зазор для установки дверцы.

Кладка 10 ряда с установкой варочной панели

Далее на подготовленные места устанавливается варочная панель и дверца для прочистки канала.

11 ряд — начало выкладывания ниши для варочной части

На одиннадцатом ряду начинается формирование варочной ниши. Кирпичи, уложенные с правой стороны от плиты, перекрывают отверстие между стеной печи и плитой, которое осталось незакрытым на предыдущем ряду. Остальные элементы укладываются согласно схеме.

12 ряд — особое внимание скошенной части кирпичей

На этом уровне кирпичи, перекрывающие топочную камеру, срезаются наискосок. Это необходимо для правильного направления дыма в сторону дымохода.

Порядовка с 13 по 24 ряды13 ряд

13 ряд выкладывается точно по схеме-порядовке.

14 ряд — начало формирования каминной полки

На четырнадцатом ряду формируется каминная полка, с помощью выступа кирпича вперед кладки и по бокам, примерно на 25 мм.

15 ряд — расширение каминной полки

На этом ряду продолжает формироваться полка над топким камином — кирпичи теперь укладываются перпендикулярно нижнему ряду. Их выдвигают вперед и в боковые стороны еще на 25 мм.

16 ряд — полосы и уголок для кладки перекрытия ниши

На шестнадцатом ряду ниша над варочной плитой перекрывается стальными полосами, а на передний край укладывается уголок.

18 — 17 ряды — полное перекрытие варочной ниши

17 и 18 ряды выполняются согласно порядовке. При их укладке варочная ниша перекрывается двумя сплошными рядами кирпича.

19 ряд — система внутренних каналов и прочистные дверцы

На 19 ряду оформляются отверстия дымоотводов. Кирпич, разделяющий каминный и вертикальный печной канал, срезается наискосок с двух сторон. Кроме этого, устанавливаются дверцы на прочистные каналы.

20 ряд выкладывается по схеме. При его укладке не устанавливается никаких дополнительных элементов.

21 ряд — еще одна ревизионная дверца

На 21 ряду устанавливается еще одна дверца — на прочистной канал.

Кладка 22 ряда

На 22 ряду также производится установка дверцы — на еще один прочистной канал.

23 ряд

23 ряд выкладывается строго по схеме.

24 ряд — установка задвижки

На 24 ряду на дымоотводный канал камина устанавливается задвижка

Порядовка с 25 ряда и выше25 ряд — еще одна задвижка

На 25 ряду устанавливается вторая задвижка дымохода.

26 ряд с последней ревизионной дверцей

На 26 ряду монтируется последняя дверца на канал для очистки, а также проходит объединение вертикального канала с газоотводом.

27 и 28 ряды

27 ÷ 28 ряды  монтируются по схеме, и практически идентичны между собой.

29 и 30 ряды полностью закрывают верхнюю часть печки. Здесь требуется полнейшая герметичность швов

29 ÷ 30 ряды закрывают все каналы сплошным покрытием, оставляется только одно отверстие для дымоходной трубы, кирпичи в котором выкладываются со скосом.

31 ряд — устанавливается последняя, общая задвижка

На тридцатом первом ряду на дымоход устанавливается общая задвижка.

Начиная от 32 ряда и выше идет кладка дымоходной трубы

С 32 ряда начинается кладка трубы. Ее высота будет зависеть от высоты потолка в помещении. Толщина стенок дымохода должна составлять, как минимум полкирпича.

Если решено возводить именно такую модель печки, то хорошим подспорьем станет и прилагаемый к статье видеоролик:

Видео: Печь-шведка с каминной частью

«Шведка» с лежанкой

Эта модель «шведки» получается весьма массивной, так как имеет достаточно большую лежанку, которая расположена в задней части конструкции.

Весьма практичная модель «шведки» с подогреваемой лежанкой

Подобный вариант отопительного сооружения особенно удачен для дачных домиков, так как, несмотря на массивность, эта печь поможет сэкономит место, потому что, имея ее, можно не устанавливать кровать.

Кроме этого, не всегда летние ночи бывают теплыми, а с вечера протопленная печь способна сохранить тепло лежанки до самого утра.

Размер печи составляет 1781×1280 мм, лежанка имеет длину в 1781 мм, а ширину в 630 мм. Такое отопительное строение способно обеспечить теплом жилую площадь в 30 кв. м.

Узнайте, как построить печь голландку своими руками, а также рассмотрите порядовку и инструкцию, из нашей новой статьи.

Материалы

Для того чтобы возвести такую печь, придется приобрести следующие материалы:

Наименование материалов и элементов	Количество в шт.	Размеры элементов в мм
Красный кирпич М-200	900-920
Шамотный кирпич Ш-8	200-215
Дверца для топки	1	210×250
Дверцы для очистных каналов	3	70×130
Дверца для поддувала	1	140×250
Задвижки для дымохода	2	130×260
Колосник	1	250×400
Варочная панель	1	310×610
Стальная полоса	5м	50×5
Стальной уголок	80 см	60×60×5
Глина, песок
Мертель шамотный (мелкоизмельчённая неупорная смесь, отлично подходящая для подготовки кладочного раствора)	160 кг
Духовой шкаф	1	450×360×300

Выкладывается печь с лежанкой также по схеме-порядовке на подготовленный описанным выше способом фундамент.

Порядовка печки с лежанкой

В соответствии с имеющейся схемой-порядовкой, работу проводят следующим образом:

• Первые два ряда выкладываются сплошными массивами — ими задают направление всей будущей кладки строения.
• С третьего ряда начинается формирование внутренних газоотводных каналов и поддувальной камеры, а также на нее устанавливается дверца. Правила установки дверцы – точно такие же, как рассказывалось в описании предыдущей модели печи.
• На четвертом ряду дверцы устанавливают на камеры очистки, и подготавливается место для колосниковой решетки.
• На пятом ряду идет установка дверцы топки и укладка колосника.
• На шестом ряду монтируется духовой шкаф. Между ним и топкой кирпич устанавливается на ребро.
• Седьмой ряд является последним для кладки лежанки — далее идет кладка непосредственно варочной части печи.
• Восьмой, девятый и десятый ряд монтируются согласно схеме — поднимаются стенки топки и камеры вокруг духовки.
• На одиннадцатом ряду на подготовленное место укладывается варочная панель, под края которой настилаются полоски асбеста. Передний край этого ряда укрепляется стальным уголком.
• С 12 по 16 ряд поднимаются стенки ниши, окружающей варочную плиту.
• На 17 ряду ниша перекрывается металлическими полосами и укрепляется уголком, а также устанавливается первая дымоходная задвижка. Ее раму вначале монтируют на раствор, а затем в нее устанавливают подвижную часть.

Так устанавливаются металлические задвижки

• С 18 по 26 ряд кладка идет строго по схеме порядовки, без каких бы то ни было особенностей.
• На 27 ряду устанавливается вторая задвижка дымохода.
• Далее идет кладка дымовой трубы.

Если сравнить две модели, то можно видеть, что вторая не сложнее в монтаже, чем первая. Поэтому, если выбирать конструкцию по сложности возведения, то их можно назвать равноценными. Остается сделать выбор только по функциональным особенностям.

Установка металлических элементов печей проходит по одной схеме с использованием стальной проволоки, которая вмуровывается в швы между кирпичами. Обязательно нужно использовать асбестовые защитные обмотки, которые помогут герметизировать швы вокруг топочных дверок и защитят тонкий металл коробки духовки от быстрого прогорания.

Видео: пример строительства печки-«шведки» с лежанкой

Немного стоит сказать и о кладке дымоходной трубы. При ее монтаже особое внимание нужно уделить изоляции от легко возгорающихся материалов при прохождении конструкции через потолочное перекрытие.

Перекрытие можно обезопасить с помощью устройства между ним и трубой асбестовой прокладки или же засыпки слоя керамзита, для которого изготавливается металлический короб с квадратным отверстием для дымохода в середине его дна.

После прохождения через чердак, труба выводится на крышу и поднимается над ней не меньше, чем на полтора метра. Зазоры между кровельным материалом и кирпичной кладкой трубы должны быть хорошо герметизированы.

Для подобных целей можно использовать специальный материал — ондубанд, который производится в виде ленты, и уже имеет клеящийся слой.

Ондубанд — удобный материал для герметизации прохода трубы через кровлюПримерная схема использования ондубанда

На оголовок трубы сверху надевается металлический зонтик, который защитит дымоход от прямого попадания атмосферных осадков и грязи.

Вообще, устройство дымоходов для печей или твёрдотопливных котлов – это вопрос, требующий особого рассмотрения. В частности, с некоторыми вариантами их обустройства можно ознакомиться на страницах нашего портала.

Полностью сложенную печь, прежде чем топить на полную мощность, необходимо обязательно просушить, примерно в течение 10 ÷ 12 дней. Это можно делать естественным путем, открыв все задвижки и дверцы, а можно помочь в этом вопросе и «искусственным» способом, в котором применяется обычная электрическая лампочка большой мощности. Ее помещают в топку, затем закрывают дверцу, включают электропитание и оставляют так на весь период сушки.

После этого первоначальную топку проводят с маленькой закладкой дров в течение трех-четырех дней. Затем количество топлива постепенно увеличивают. Такая сушка хорошо укрепит и закалит раствор в швах.

Если планируется произвести внешнюю отделку сооружения, то этот процесс проводится только после полной просушки печи, а лучше даже —  после одного сезона полноценной эксплуатации.

Самостоятельно возвести печь — не так просто, как кажется, поэтому перед тем, как браться за дело, рекомендовано реально оценить свои силы. Можно провести несколько пробных тренировок, произведя обычную кладку кирпича на раствор.  Обязательно надо досконально, до мелочей, разобраться в нюансах порядовок. Только после удачных завершений процессов такого «обучения» можно будет приступать к самостоятельной работе над печью. И все равно – было бы не лишним обезопасить свою работу, изыскав возможность пригласить для контроля и руководства знающего человека.

кладка печи «шведка» буслаева (порядовка кладки) — КЛАДКА ПЕЧЕЙ

Skip to content

На момент написания статьи весна 2013 года печи типа «Шведка» являються  №1 в рейтинге Российских печников, хотя обьективно это конечно в корне не верно об этом подробней я напишу в конце этой статьи. При этом из огромного множества их разновидностей найти действительно провереную рабочую схему можно либо у знакомых печников, либо на провереном сайте. Скажу сразу модель «Шведки» представленая в статье была сложена мной совсем недавно и показала себя только с положительной стороны, во-первых она получилась достаточно эфектной в плане дизайна, во-вторых при стабильно хорошей тяге хранила тепло в дачном котедже площадью 40 метров вплоть до 2 дней после топки. Кроме того начало излучения тепла тоже происходило уже в первые 15 минут топки, при этом температура духовки и варочной плиты были выше всяких похвал.

osnovaremonta.ru

Многих печников старой закалки вроде меня всегда учили, порядовкам шведок с кладкой кирпича на ребро( будто бы красиво так и грееться быстро-заказчикам нравиться), время показало обратное кладка печи в пол кирпича намного проще в исполнении, долговечнее и безопасней в использовании. По этой причине я выложил чертежи именно такой  толстостенной «Шведки» а не старые варианты быстрого нагрева в 1\4 кирпича.

Мне известны более 12 различных схем печей шведок, из которых я лично сложил 7. Из этих семи для меня лучшей являеться «Шведка» разработанная К.Я. Буслаевым. Кладка любой Шведки являеться не простой задачей со сложной системой дымооборота и повышенными требованиями к пропорциям и перевязке швов. И ошибки тут быть не может , иначе либо проблема с тягой или бешенный расход кирпича на бой 1/4 , 1/2 и 3/4, это вам не простая кирпичная кухонная печь-плита с которой можно переиграть все 3 раза за день. По этому крайне советую воспользоваться проверенной схемой именно этой печи Буслаева.

osnovaremonta.ru

Кладка печи ведеться в основном кирпичем на ребро , предварительно весь кирпич отмачиваеться в воде чтобы добиться минимальной толшины швов. Неровный кирпич необходимо стесывать друг об друга. Размер Шведки Буслаева 1160х900 мм, высота без трубы 2100 мм, теплоотдача 5 Квт. Так же печь снабжена чугунной плитой  560х965 мм , самоварника и духового шкафа  600х400х350 мм. Под печь необходим отдельный фундамент. До точно проверено не смотря на сложный пятиканальный дымооборот за счет тщательного расчета схемы печи конденсата как при топке газом на выходе из трубы не образуеться. Так же продуман режим самостоятельной чистки и несложного ремонта печи.

osnovaremonta.ru

Кладка печи шведкатребует: около 300кг глино-песчаного раствора и 550 кирпичей стандартного размера 250х120х65 Под шведку необходим основательный фундамент, кирпич необходимо вымачивать.Кладка печи выполняеться в пол кирпича(120 мм) до 11 ряда включительно, далее кирпич на ребро(65мм)

Материалы для кладки «Шведка» К.Я. Буслаева.

1.  -дверца топочная,21х25 см-1 шт;
2. -дверца поддувальная, 14х25 см-1 шт;
3. -дверца прочистная, 12х12 см-3 шт;
4. -кирпич красный-550 шт;
5. -духовка 45х25х29 см-1 шт;
6. -колосник 20х30 см-1 шт;
7. -задвижка  25х13 см-1 шт;
8. -плита чугуная 2 комфорками, 41х71 см-1 шт;
9. -задвижка от вытяжки 13х13 см-1 шт;
10. -шамотный кирпич ША-8-30 шт;
11. — уголок стальной 45 х 45 х 700 – 1 шт;
12. — уголок стальной 45 х 45 х 905 – 5 шт;
13. — полоска стальная 50 х 5 х 650 – 2 шт;
14. — полочка сушки 190 х 340 – 1 шт;
15. — лист перекрытия сушильных камер 800 х 905 – 1 шт.
16. — лист предтопочный 500 х 700 мм – 1 шт.

На всякий случай отпишу, что слава Шведок несколько преувеличена они уступают современым колпоковым печам в КПД и теплоемкости, кроме таво есть конструкции похожие но более улучшеные например печь «Москвичка» а так же можно поискать выбор в разделе  готовые схемы-чертежи 20 печей.

Поиск по сайту

Search for:

Реклама от google

Каменные обогреватели из мыльного камня | Обогреватели Greenstone Masonry Heaters

Обогреватели Greenstone Soapstone Masonry Heaters используют лабиринт теплообменных камер ядра, чтобы улавливать энергию эффективного, чисто горящего огня в своей каменной массе и равномерно излучать это тепло в течение многих часов, в результате чего создаются самые комфортные дома в мире. . Эти лучистые дровяные камины являются лучшими нагревателями из стеатита американского производства, в которых используется бразильский стеатит, лучший в мире материал для сохранения тепла. Все наши обогреватели могут быть облицованы широким спектром облицовочного камня, полевого камня, плитняка и кирпича, чтобы создать единственный в своем роде дизайн обогревателя. В среднем, обогреватели из стеатита сокращают количество дров, сжигаемых для обогрева дома, на 60–80 процентов. Вы действительно можете обогреть свой дом одним или двумя огнями в день. Наше техническое мастерство и практический подход привели к множеству довольных клиентов по всей Северной Америке.



Стандартная серия

Vitoria

– Вес: от 8000 до 9700+ фунтов.
– Площадь основания: 40″x30″ без скамейки
– Высота: 74,5″, 86″, 98 дюймов, от 6 до 8 рядов
– Пространство для обогрева: от 1800 до 2000+ SF

Фотогалерея Vitoria

8 Dorchester

8

– Вес: от 6750 до 8250 фунтов.
— Площадь основания: 42,5 x 32 дюйма без скамейки
— Высота: 66 дюймов, 78 дюймов, 90 дюймов, от 5 до 7 рядов
— Пространство для обогрева: от 1600 до 1800 SF

Фотогалерея Дорчестера

Сокорро

– Вес: от 4250 до 6300+ фунтов.
– Площадь основания: 38 x 24 дюйма без скамейки
– Высота: 50 дюймов, 63 дюйма, 74,5 дюйма, 86 дюймов, от 4 до 7 рядов
– Пространство для обогрева: от 1300 до 1600 SF

Фотогалерея Socorro

Мы начали с линейки из пяти моделей каменных печей из стеатита и расширились до более чем сотни уникальных конструкций дровяных печей из стеатита, включающих в себя различные конструкции скамеек, каминов, духовых шкафов, варочных поверхностей и различные сочетания цветов стеатита, отделки поверхности и краевых деталей. . Наш встроенный водяной змеевик, теплообменник позволяет нашим клиентам обогревать участки своего дома, наиболее удаленные от каменного нагревателя, и даже нагревать горячую воду для бытовых нужд. Наши печи из мыльного камня и обогреватели из каменной кладки были использованы в некоторых из самых экологически безопасных домов Америки, построенных вне сети. Когда Службе рыболовства и дикой природы США понадобился устойчивый, чистый, работающий на древесине излучающий обогреватель для Центра посетителей заповедника дикой природы, они обратились к Greenstone и нашему каменному обогревателю Vitoria 7 с использованием мыльного камня Alberene из Вирджинии.

Если вы ищете каменный обогреватель, камин из стеатита, печь из стеатита или каменный камин, у Greenstone есть лучший зеленый, возобновляемый, углеродно-нейтральный источник тепла, который вы можете найти. Каменная печь также известна как камин из стеатита, печь из стеатита, русский камин, теплосберегающий камин, керамическая печь, изразцовая печь, противоточная печь, финская печь, шведская печь или качелофен. Теперь это не одно и то же устройство, но они имеют общую конструктивную особенность улавливания тепла тепловой массы, лучистого тепла. Слишком много лет американцы позволяли большей части тепла, производимого их печами и каминами, уходить в дымоход. Сегодня наша миссия состоит в том, чтобы остановить отходы и очистить воздух, и мы гордимся тем, что познакомили сотни семей по всей территории Соединенных Штатов с лучшим дровяным отоплением. Позвоните или напишите нам сегодня, чтобы обсудить идеальную систему отопления из кирпичной кладки для вашего дома.

Страница проектов Masonry Heater Association

Юридический Уведомление Самый популярный Выпечка Духовки Кирпичная кладка Нагреватели: Противоток Двойной звонок Грундофен/Качелофен Five Run/Шведский Готовить Печи Ракета Нагреватели Экспериментальные нагреватели Коптильни Грили Тандыр Лайм Печь Испытания Разное Самые популярные 1 — Задний двор Мастер-класс по духовке с Питером Муром 2 — Французская выпечка Печь Семинар с Норбертом Зенфом 3 — Маленькая реклама Печь для пиццы Семинар с Пэт Мэнли 4 — Легко построить экспериментальную печь с Алексом Черновым 5 — Коб Семинар по духовкам с Томом Траутом 6 — Двухъярусная печь с Джоном Сантьяго и Крисом Спрингером Пекарские печи 2019 Squirrel Tail Oven с Эриком Моширом 2018 г. Двухэтажная печь с Джоном Сантьяго и Крисом Спрингером 2017 г. 36-дюймовая печь для литья под давлением с Марти Пирсоном и Норбертом Сенфом 2016 г. 36-дюймовая x 48-дюймовая печь для выпечки с Пэтом Мэнли 2015 г. Четыре Купольная печь для ног с использованием арочных кирпичей № 1, с Марти Пирсоном 2014 г. 4 фута X 3′-6-дюймовая печь для пиццы от Пэта Мэнли 2014 Experimental Купольная печь из красного кирпича, построенная только с помощью молотка и мастерка, с Алексом Чернов 2013 48″ Adobe Pizza Oven с Пэтом Мэнли и Марти Пирсоном 2013 Precast Геодезическая печь с Марти Пирсоном 2010 Полумесяц Сборная печь с Алексеем Черновым 2009 48″ X 60-дюймовая духовка с отдельной топкой, с Tom Trout 2007 Easy построить экспериментальную печь с Алексом Черновым 2006 Backyard Мастерская печи с Питером Муром 2005 Небольшая реклама Печь для пиццы Семинар с Пэтом Мэнли 2004 Cob Мастер-класс по духовке с Томом Траутом Французская выпечка 2003 г. Печь Семинар с Норбертом Сенфом 2001 Ле Паньоль Печь Мастерская 2000 Задний двор Мастер-класс по приготовлению пиццы с Пэтом Мэнли Кладка Нагреватели: Противоток 2013 Тройной Обогреватель кожи / противотока в Японии с Норбертом Сенфом, Брайаном Клипфелем и Аки Йошимидзу 2011 MHA Portfolio Угловой обогреватель с Дэвидом Муром 2010 Contraflow Обогреватель с Эриком Моширом 2008 22″ Противоточный нагреватель с белой духовкой и сменной топкой, с Уильямом Давенпорт 2006 Огнеупоры Последовательность построения ядра с Маркусом Флинном 2006 Cinva Нагреватель блоков Ram Earth с Tom Trout 2005 Угловой кирпич Семинар по противоточному нагревателю с Джерри Фришем 2001 г., маленький Противоток Мастер-класс по нагревателям с Джерри Фришем Двойной Белл 2019 Нагреватель воздушного зазора с североамериканскими материалами, w. Alex Chernov и Stefan Poltaschek 2019 Нагреватель Double Bell для начинающих с Джейсоном Темплом 2018 Усовершенствованный нагреватель Double Bell от L’Esprit du Lieu and Friends 2016 Комбинация нагревателя Double Bell / камина Prio Fire с Алексом Черновым и Крисом Прайором 2013 Север Американский однослойный двойной колпак с черной духовкой и подогревом Скамейки 2010 24″ X 24″ Simple Bell Heater с Alex Chernov 2008 Double Bell Heater с Игорем Кузнецовым и Алексеем Черновым Грундофен/Качелофен 2019 Нагреватель воздушного зазора с североамериканскими материалами, w. Алекс Чернов и Стефан Полташек 2019 Kachelofen с Джессикой Штайнхаузер и Эндрю Грзадзил 2016 Firetube Традиционный Шварцвальд Kachelgrundofen с Акселем Шмитцем и командой 2016 Традиционный тирольский штубенофен со Стефаном Полачеком и Эриком Моширом 2014 Качелофен с Джессикой Штайнхаузер и Марио Заунером 2013 Triple Кожа (Air Gap) / противоточный нагреватель в Японии с Норбертом Сенфом, Брайаном Клипфелем и Аки Йошимидзу 2013 г., австриец Система тройного нагревателя кожи (воздушный зазор) со Стефаном Полачеком, Полом Полачек и Луис Вегшайдер 2012 Grundofen с Джерри Фришем, Дереком Фришем и Трэвисом Стрингфеллоу 2010 Custom Маленький Грундофен с Эриком Моширом 2007 Австрийский Мастерская изразцовой печи с Ричардом Джусселем 2004 Custom Семинар по нагревателям с Родом Зандером и Джерри Фришем Пять Бег/Шведский Пять Run Heater с задней белой печью для выпечки, с Норбертом Сенфом и Брайаном Клипфель, 2011 5 Запустите Hybrid Soapstone/Firebrick с White Oven Swedish Обогреватель Семинар с Джерри Фришем Кухонные плиты 2019 tinytube от команды firetube 2018 Обогреватель салона с 12-дюймовой варочной панелью с Эриком Моширом 2016 Rocket Cook Stove/Heater с Максом Эдлесоном 2016 Firetube Традиционный шварцвальдский Kachelgrundofen с Акселем Шмитцем и командой 2015 Рассчитано Cabin Stove with Hot Water, Эрик Мошир и Джо Коупленд 2011 Cookstove с Джерри Фришем 2010 Cookstove с Марти Пирсоном 2008 Энергия Эффективная плита для приготовления пищи и обогрева представлена ​​Ричардом Джусселем 2020 Кухонная плита Rebuild с Норбертом Сенфом Ракетные обогреватели Пакет 2015 г. Fired Rocket Bell Heater с глухими скамейками Питера ван ден Берга 2016 Rocket Cook Stove / Heater with Max Edleson 2012 Русский Ракета с Алексеем Черновым 2010 Кладка Ракетная плита с Максом Эдлесоном Экспериментальные нагреватели 2012 Экспериментальный нагреватель от Ларса Хелбро 2009 Гибрид ракеты/колокола Экспериментальный опыт 2009 Эксперименты ракеты/колокола (Lopez Labs) 2007 Семинар по исследованию и испытанию нагревателя 2001 Испытательный допуск к горючим веществам Курильщики 2015 3′ Икс 4 ‘Cold Smoker (Masonry Cooler), с Крисом Прайором 2010 Бомбей Курильщик с Крисом Прайором Грили Быстрый гриль 2017 года от Криса Прайора Тандыр 2012 Кирпич Мастер-класс по тандыру с Алексеем Черновым Печь для обжига извести 2012 Лайм Печь со Стивом Коханом 2009 Лайм Обжиг, гашение и приготовление строительного раствора на практике с Фредериком Стивенсоном Испытания 2018 г. Конкурс по проектированию дровяных печей нового поколения (Lopez Labs) 2018 г. Тестовая лаборатория MHA Cordwood Тестирование воспроизводимости  2017 г. Испытательный нагреватель AFPMA (Расчетное испытание нагревателя) 2016 г. Практикум по испытанию горения с Карстеном Хомстедом и Борисом Куколем 2015 г. Семинар по испытанию нагревателя с Дэмиеном Леманном из Французской ассоциации нагревателей каменной кладки 2014 г. Испытание нагревателя Norcore 5 Run 2013 г. Испытание на горение с помощью TESTO 330-2 2013 Тепловидение Fluke0 88 2012 г. Экспериментальный нагреватель, Ларс Хелбро 2011 г. Семинар по сжиганию с Норбертом Сенфом 2009 г. Гибрид ракеты и колокола Экспериментальные практические занятия 2007 г. Семинар по исследованию и испытанию нагревателя 2001 Допуск к испытаниям на горючесть Разное Prior Fire Fireplace / Double Bell Heater Combination with Alex Chernov and Chris Prior Mobile Tiny House Heater with firetube and Jessica Steinhauser Small Мастерская обогревателя с Альби Барденом Восстановление a Историческая меннонитская русская печь Модернизация камина, Торонто Проект модернизации камина на Аляске Задний двор Мастер-класс по духовке с Питером Муром Ежегодное собрание МВД 2006 Двухъярусная печь с Джоном Сантьяго и Крисом Спрингером Ежегодное собрание MHA — 2018 Двойной Bell Heater с Игорем Кузнецовым и Алексеем Черновым Ежегодное собрание MHA 2008 22″ Противоточный нагреватель с белой духовкой и сменной топкой, с Уильямом Давенпорт, 2008 г. Энергия Эффективная плита для приготовления пищи и отопления, представленная Ричардом Джусселем (DVD-видео, отправленное Ричардом в Wildacres) Пакет Fired Rocket Bell Heater с глухими скамейками Питера ван ден Берга, 2015 Русский Ракета с Алексеем Черновым, 2012 Кирпич Тандырный мастер-класс с Алексом Черновым, 2012 г. Традиционный Шварцвальд, Кахельгрундофен, 2016 г. 5 Запустите гибрид Soapstone/Firebrick с White Oven с Эриком Моширом, Дугом Харгрейвом и Норбертом Сенфом Ежегодное собрание МВД 2009 г. Австрийский Мастер-класс по изразцовой печи с Ричардом Джусселем Ежегодное собрание МВД 2007 Цинва Нагреватель блоков Ram Earth с Tom Trout Коммерческий Семинар по печи для пиццы с Пэт Мэнли Ежегодное собрание MHA 2005 Огнеупоры Последовательность построения ядра с Маркусом Флинном, 2006 г. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
