Коллектор теплого пола TDS в сборе с насосом на 2 контура

Купить Коллектор теплого пола в сборе на 2 контура, быстрая доставка, качество и гарантия. «Комплект для теплого пола в сборе Турецкой фирмы TDS. Коллектор для теплого пола TDS, представляет собой полностью собранный узел для безопасного и экономного использования водяного напольного отопления.

Сам коллектор представляет собой латунные никелированные балки. Подающий коллектор (верхний) укомплектован расходомерами напора теплоносителя, для удобной и наглядной балансировки контуров теплого пола. Все расходомеры выполнены в разборном виде, дающей возможность без труда произвести профилактические работы.

Нижний коллектор, коллектор обратки, оснащен вентильными регулировочными кранами с возможностью смены уплотнительных прокладок. Служит в качестве вспомогательного элемента при балансировки системы теплый пол и для проведения профилактических работ в гребенке теплого пола.

Коннектор для подключения циркуляционного насоса,в нижней части, оснащен вмонтированным обратным клапаном для предотвращения обратного хода воды. В верхней части-размещена погружная колба для капилярного датчика температуры. которая отвечает за безопасность системы и поддерживает в системе теплого пола заданную на термоголовке температуру.

На коннекторе для подключения насоса в боковых частях, расположены термометры, позволяющие отследить теплопотери системы и отследить время выхода системы теплый пол на рабочий режим.

Все гребенки для водяного теплого пола оснащены евроконусами (адаптерами для труб теплого пола) труб из 16 диаметра.
Коллектор для водяного теплого пола в сборе состоит из:
коллектор подачи с расходомерами и евроконусами на 16 трубу.
коллектор обратки с вентильными кранами, евроконусами на 16 трубу, механическим воздухоотвочиком.
коннектор для подключения насоса с погружной колбой для зонда и 2-мя термометрами.
термоголовка для теплого пола с капилярным зондом TDS Турция.
концевик коллектора с механическим воздухоотводчиком и сливным краном.
кран обратки с американкой.
набор латунных переходников.
циркуляционный насос Grundfos 25/65 монтажной базой 130 мм.
стальной комплект креплений на коллектор.
На механическую часть коллектора фирма TDS дает 5 летнюю гарантию!!!

Если в проекте отопления водяного теплого пола предусмотрена труба 17, 18 или 20 диаметра, в разделе « Коллектор для теплого пола под евроконус», можно заказать коллектор в сборе под евроконус нужного диаметра трубы для водяного теплого пола.

Коллектор TDS в сборе с насосом  на 2 контура

Коллектор TDS в сборе с насосом на 3 контура

Коллектор TDS в сборе с насосом на 4 контура

Коллектор TDS в сборе с насосом  на 5 контуров

Коллектор TDS в сборе с насосом на 6 контуров

Коллектор TDS в сборе с насосом на 7 контуров

Коллектор TDS в сборе с насосом  на 8 контуров

Смесительный узел TDS в сборе с насосом  на 9 контуров

Смесительный узел  TDS в сборе с насосом  на 10 контуров

Смесительный узел  TDS в сборе с насосом  на 11 контуров

Смесительный узел  TDS в сборе с насосом  на 12 контуров

Для автоматизации управление контурами теплого пола, используется термоэлектрический сервопривод нормально закрытый.



Блок коллекторный для теплого водяного пола в сборе 8 выходов 1 х 3/4 х 8 EUROS

Коллекторная группа для теплого пола EUROS на 8 выходов с термостатическими вставками , расходомерами, отсечными кранами, термометрами, воздухоотводчиками и дренажем.

Коллекторная группа EUROS 1 х 3/4 х 8 на 8 выходов с расходомерами и термостатическими клапанами с регулировочными ручками, с дренажными кранами и воздухоотводчиками, используется в системах водоснабжения, водяного радиаторного или напольного отопления для распределения и регулирования рабочей среды в системе.

Характеристики
Ед. измерения	шт
Ø внутренней резьбы, дюйм	1
Ø резьбы отводов	3/4
Количество отводов	8
Материал	никелированная латунь CW617N
Межосевое расстояние, мм	50
Описание типа	для радиаторов или теплого пола
Тип	Коллекторный узел
Тип отводов	евроконус

Материалы исполнения – узел/ материал изготовления:

1. Корпус обратного коллектора Латунь CW 617N (аналог ЛС — 59 -1)
1.1Расходомер со шкалой 0-5л/мин Пластик ABS,ПВХ, EPDM, сталь пружины AISI 304
2. Корпус подающего коллектора Латунь CW 617N
2.1 Запорный клапан с резьбой М30х1,5 Латунь CW 617N, сталь AISI 304, пластик ABS, EPDM
3. Краны шаровые отсечные с термометром Латунь CW 617N, P.T.F.E, NBR, Cт.3, стекло
4, 4.1, 4.2 соответственно: отсечной клапан автоматический воздухоотводчик, дренажный кран. Латунь CW 617N, пластик ABS, нейлон уплотнитель EPDM, NBR
5. Планка монтажная с отверстиями под болты и резиновыми вставками Сталь оцинк. Q235 (аналог Ст.3)

Основные технические характеристики:

Условный проход Ду, мм — 25×15*
Присоединительная резьба, дюймы — 1ВН, 3/4 НР
Максимальное давление Pу, бар (рабочее/ испытательное) — 6/10
Температура рабочей среды, °С — от -20 до 80**
Максимально допустимый напор, м3/час (отводы подающего / обратного коллектора) — 0,9/1,6
Допустимая концентрация гликоля, % — 40

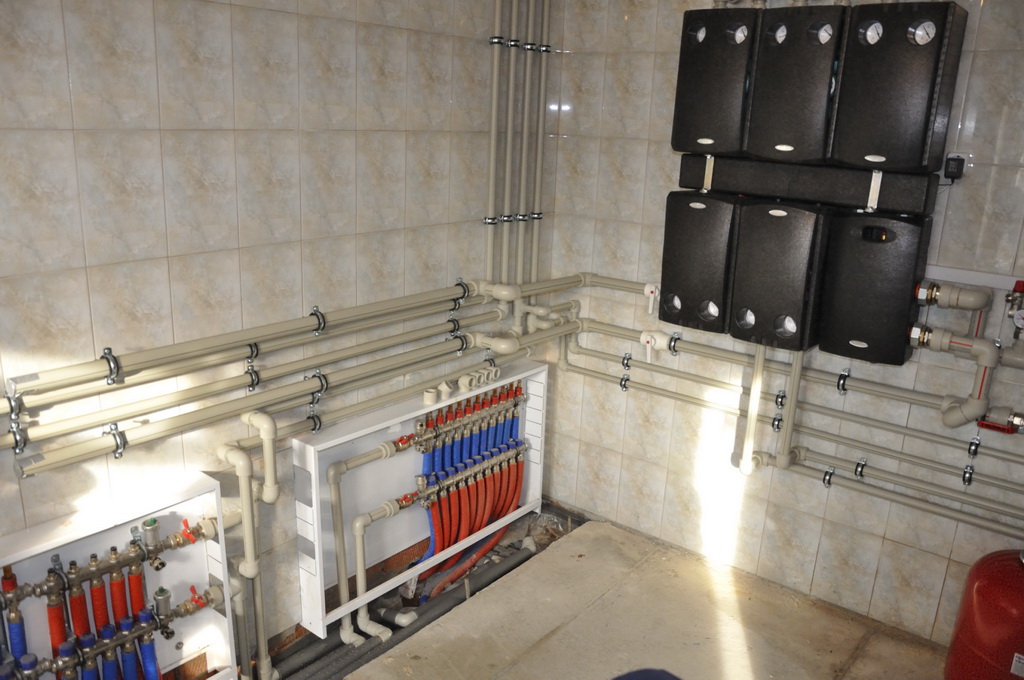

Назначение и область применения:

Блоки применяются для подключения, обслуживания и регулирования отдельных контуров в системах лучевой разводки радиаторов отопления и при монтаже напольного отопления. Две монтажные консоли для настенного крепления несут подающий и обратный брусчатые коллекторы, оснащенные соответственно регулировочными и запорными клапанами, а также запорные шаровые краны, термометры, сливные краны и воздухоотводчики. Для более быстрой и наглядной настройки регулировочные клапана оснащены расходомерами с диапазоном шкалы от 0 до 5 л/мин. Присоединение патрубков циркуляционных контуров осуществляется к переходным ниппелям с профилем «Евроконус» 3/4″ НР, установленным в нижние отверстия брусчатых коллекторов. Межцентровое расстояние между патрубками 50 мм. При использовании для подключения специальных соединителей для металлопластиковых и PEX труб, не следует применять дополнительные герметизирующие материалы, т.к. каждый соединитель уже снабжен комплектными уплотнительными кольцами. Все резьбовые соединения внутри блоков также в заводской комплектации уже уплотнены кольцами из EPDM.

Принцип действия:

Настройка расхода через отводы производится регулировочными клапанами на подающем коллекторе (См. ниже рис.2). Для этого при включенном циркуляционном насосе и полностью открытой арматуре коллектора производится настройка расходомера. Аккуратно снимаются защитные пластиковые колпачки, с использованием плоской шлицевой отвертки и полностью закрывается подача теплоносителя через расходомер медленным вывинчиванием пластикового регулировочного кольца против часовой стрелки, так что становиться видна резьба. Вращение осуществляют до тех пор, пока показания расходомера не упадут до нуля. Затем регулировочное кольцо начинают поворачивать обратно. При вращении по часовой стрелке увеличивается зазор, пропускающий теплоноситель в гильзу расходомера и отклоняющийся шток индикатора отображает на градуированной шкале возрастающий расход. Выставив проектное значение расхода на шкале, регулировочное кольцо вновь фиксируют защитным колпачком. Дальнейшее запирание и регулировка подачи через конкретные циркуляционные петли для поддержания местного регулирования температуры осуществляется с помощью запорных клапанов.

Они установлены на обратном коллекторе и снабжены пластиковыми рукоятками с указанием направления вращения. Для автоматического регулирования необходимо подключение электротермического сервопривода, который способен запирать необходимый отвод по сигналу от комнатного термостата. Запирание производится плоским золотником при давлении на шток, запорный клапан для присоединения сервопривода оснащен посадочной резьбой под накидную гайку М30×1,5.

Купить коллекторную группу для теплого водяного пола 8 выходов 1 х 3/4 х 8 EUROS с расходомерами, отсечными кранами, термометрами, воздухоотводчиками и дренажем по низкой цене в компании Teplodoma-msk.

Лучистое тепло с солнечным коллектором для горячей воды с заземлением | | Теплый пол своими руками

Монтаж вакуумных трубчатых коллекторов на земле требует некоторых методов, которые не используются для традиционного монтажа на крыше. Ниже приведены несколько фотографий, иллюстрирующих, буквально с нуля, необходимые шаги.

Траншея для установки солнечного водяного отопления

Несмотря на то, что 90% всех солнечных систем горячего водоснабжения используют антифриз между коллекторами и солнечным теплообменником (см. схему), линиями подачи и возврата по-прежнему должен быть на ниже линии мороза. Проблема не в замерзании, а в движении земли. Длинные пробеги особенно подвержены сезонному пучению почвы.

Изолированная линия

Изолированная коробка

Существует множество способов изоляции ваших линий подачи и возврата солнечных батарей, большинство из них очень дороги и имеют низкие R-значения. Простой метод, показанный выше, представляет собой не что иное, как 2-дюймовый экструдированный пенополистирол, разорванный на полосы (12-дюймовая ширина сверху/снизу, 4-дюймовая ширина по бокам). Эти полоски сформованы в коробку из пенопласта.

Хотя заманчиво использовать рулон PEX (чтобы избежать подземных соединений), линии подачи и возврата всегда должны быть медными. Это связано с тем, что летние температуры, создаваемые системой, могут легко расплавить пластиковые трубы любого типа. Конечно, мягкую отожженную медь также можно использовать, если вам нужна система без подземных паянных соединений, но мягкая медь 3/4″ стоит около 3,50 долларов за фут. поэтому вы захотите учесть стоимость в своем решении.

Те же самые соображения относительно высоких температур следует также учитывать при выборе типа пены, используемой для покрытия медной трубы. Обычная изоляция труб, используемая в хозяйственных магазинах для бытовых водопроводов, расплавится через год, поэтому используйте либо Armaflex, либо Insul-tube. Любой из этих продуктов дает вам начальное значение изоляции R-5, а затем, будучи заключенным в коробку XPS, общее значение R подскакивает до R-15.

После того, как изолированные медные линии установлены в пенопластовой коробке, верхняя крышка запенивается, а стыки между 8-футовыми секциями также герметизируются распыляемой пеной. Хотя это и не показано здесь, специальный изгиб, также сделанный из пеноматериала XPS, был сделан так, чтобы полностью скрыть линии.

В зависимости от снегопада в вашем районе (или его отсутствия) монтажный узел либо приподнимается на фут или два над землей, либо монтируется заподлицо на уровне земли. Обратите внимание, что задняя перекладина в этой установке поднята на фут выше, чем передняя. Этот улучшенный наклон вперед помогает компенсировать низкое зимнее солнце в высоких широтах Вермонта.

Seido 5 Коллектор вакуумной трубы

Фитинги на Seido-5 метрические, но в сборочный комплект входит короткая медная заглушка с отфрезерованным концом в несколько тысячных долей дюйма для перехода к нашему стандарту 3 /4″ медь без усилий.

Установка вакуумных трубок

Установка вакуумных трубок в сборку коллектора должна быть абсолютно последней фазой проекта. Это означает, что ВСЯ сантехника (т. е. солнечный теплообменник к коллектору и от него, теплообменник к баку для хранения солнечной энергии, все соединения затянуты и т. д.) должны быть завершены и испытаны под давлением. Это важно, потому что трубы, находящиеся под прямыми солнечными лучами, без аккумулирующего резервуара для поглощения тепла будут генерировать чрезвычайно высокие температуры.

Кроме того, в верхней части каждой вакуумной трубки имеется 3-дюймовая колба. Это конденсатор. Трубка, находящаяся под прямыми солнечными лучами, может нагреться настолько, что температура этой колбы конденсатора может подняться до 390 градусов! Если трубки лежат на солнце, существует вероятность серьезных ожогов, поэтому будьте очень осторожны. Кроме того, если трубы установлены в верхний коллектор, но не имеют резервуара для передачи тепла, «мертвый» контур коллектора становится все более и более горячим, тепловое расширение поднимает давление все выше и выше, и, ну… вы поняли идею. .

Гибкие соединители на массивах вакуумированных трубок

На этой фотографии показан важный фактор, который следует учитывать при установке наземных солнечных батарей в холодных местах, а именно морозное пучение. Несмотря на то, что коллекторы смонтированы на изолированных бетонных опорах (с использованием метода защищенного от мороза мелкозаглубленного фундамента), все же существует возможность движения между массивом и вертикальными изолированными колоннами, ведущими к заглубленным трубопроводам.

Чтобы решить эту проблему, гибкие соединители из нержавеющей стали длиной 3 фута, поставляемые с комплектом вакуумных трубок, становятся переходом между массивом и колоннами (обратите внимание на провисание трубопровода). Эти гибкие трубки поглощают любые сезонные перемещения между монтажной конструкцией массива и подземной сантехникой. Жесткая медь не так снисходительна.

Кроме того, хотя вертикальные колонны кажутся отлитыми из цемента, на самом деле они сделаны из 2-дюймового пенополистирола XPS (синяя доска), покрытого тонким слоем штукатурки для защиты от атмосферных воздействий. 4-дюймовая труба из ПВХ проходит по середине колонны, а изолированная медная труба проходит по середине трубы из ПВХ. Изоляция из стекловолокна была заполнена во все зазоры между ПВХ и колонной XPS. Короче говоря, следует использовать любую доступную возможность для добавления изоляции.

Вакуумные трубы отлично работают даже зимой

Последним вопросом является защита любой открытой изоляции из пеноматериала от непогоды, особенно вредного ультрафиолетового излучения. Часто рекомендуется покраска качественным наружным латексом, но если вы хотите пойти дальше, попробуйте обернуть пену гибкой полиэфирной тканью, а затем покрыть ткань двумя слоями эластомерной краски. Известно, что птицы «одалживают» куски пенопласта для гнездования (я не могу винить их за то, что они хотят утеплить свои дома, я полагаю). К счастью, окрашенная ткань образует полужесткую оболочку поверх пены и защищает изоляцию как от вредных лучей, так и от диких животных, ищущих тепло.

Морозные трубы

Морозная зима Вакуумный трубный массив

Даже со слоем инея, покрывающим трубы, 150-градусный антифриз циркулирует в солнечном теплообменнике. В этот безоблачный день середины декабря температура наружного воздуха достигла максимума 5 градусов по Фаренгейту.

Thermo Dynamics Ltd. — Солнечное лучистое отопление





Солнечный теплый пол

Непревзойденный комфорт и надежность

Теплый теплый пол Ренессанс

У нас есть пришли к выводу, что обогрев дома означает мириться с высоким уровнем электричества счетов, с шумом вентилятора или скрипом плинтуса обогреватели, рециркуляция пыли и пыльцы, колебания температуры между включение и выключение настроек и необходимость переставлять мебель вокруг плинтуса обогреватели, регистр и радиаторы.

Мы просто принимаем, что температура будет значительно отличаются от комнатных в комнату, что наш счет за отопление может конкурировать размер нашего ипотечного платежа, что наши носовые пазухи и кожа будут голодать для влаги каждую зиму и что наши ноги будут постоянно мерзнуть.

Мы просто научились жить с этими неудобствами — до сих пор — Лучезарная Теплый пол!!

Что такое теплый пол

Теплый пол — это старинная, но элегантная концепция. Много лет назад греки и римляне поняли, что тепло поднимается вверх, и положили теория для работы для них. Они отапливали полы своих бань дровами. Сейчас, 2000 лет спустя по-прежнему действует принцип: лучший способ обогрева комната должна нагревать пол, а не пытаться заставить тепло перемещаться вбок от камина, радиатора, плинтусного обогревателя или воздушного регистра.

Сияющий теплый пол это просто. Он работает, используя пол в качестве гигантского радиатора. На деревянную подложку уложены пластиковые трубы. пол, а затем встроенный в легкий бетон или в в случае бетонной плиты на уровне пола, трубы встроены в бетоне. Теплая вода, подаваемая из котла, циркулирует по сеть трубок мягко согревает пол. Затем теплый пол излучает ко всем предметам в комнате.

Непревзойденный комфорт

Комфорт – это аспект, который интересует домовладельцев с теплым полом. Системы отопления продолжают замечать. Большинство систем отопления только повышают температура воздуха (конвективная температура) возле радиатора и полагаться на воздух циркуляция для обогрева помещения и находящихся в нем предметов. Лучистый теплый пол имеет дело с температурой объектов в комнате (средняя температура излучения) и излучает тепло прямо к ним.

Эти два вида температуры имеют удивительную взаимосвязь: На каждый градус вы повышаете среднюю лучистую температуру, температуру воздуха возможно понизить на два-три градуса и помещение останется таким же комфортным.

Чтобы оценить, насколько эффективен теплый пол, подумайте как солнце согревает в прохладный безветренный день. Обычное отопление системы зависит от циркулирующего теплого воздуха, лучистого обогрева пола (как солнце) прямо излучает тепло. Теплые полы излучают гораздо больше тепла за счет излучения чем конвекцией. В результате получается даже тепло с небольшой температурой или без нее. разница между полом и потолком. Нет сквозняков, которые стремятся для охлаждения помещений и обострения аллергии… просто приятный теплый пол молча излучая тепло.

Поскольку лучистые полы нагревают дома снизу, температура воздуха всегда максимальна на уровне пола и неуклонно уменьшается к потолок.

И, как всем известно, мы все чувствуем себя более комфортно и бодро с остывшей головой и теплыми ногами, чем с горячей головой и холодными ногами. Еще пол также излучает тепло повсюду, поэтому нет горячих и холодных зон, просто стабильно комфортный микроклимат во всем помещении и по всему дому.

Система, не ограничивающая интерьер конструкции.

В случае с теплым полом термостат является единственным видимый признак вашей системы отопления. Распределительный трубопровод скрыт далеко ниже этаже, пока ваш дом строится. Плинтусов нет стены, нет регистрации теплого воздуха и нет возврата холодного воздуха. Есть в системе нет ничего, что мешало бы расстановке мебели.



---

РАДИАНТ НАПОЛЬНОЕ ОТОПЛЕНИЕ

Сохраняйте холодную голову — Согрейте ноги

Новая надежность.

Появление высокоэффективного отопительного оборудования с хорошей изоляцией дома и электронное управление сделало теплый пол жизнеспособным альтернатива к другим гидравлическим и пневматическим системам. европейцы уже сделали это открытие — почти треть их новых домов имеют лучистое отопление.

Компания Thermo Dynamics спроектирует и установит ваш теплый пол по индивидуальному заказу. система, обеспечивающая непревзойденную производительность и надежность.

Экономия!!

Лучистое отопление пола также менее затратно в эксплуатации, поскольку это создает комфортную среду с меньшим нагревом. Сияющий пол отопление экономит на оплату отопления двумя способами:

1. Обычные системы позволяют теплу собираться там, где его скорее всего, убежит через потолок и вдоль наружных стен. С сияющий полы, температура во всем помещении остается почти постоянной. Этот один фактор снижает потери тепла до 25% по сравнению с аналогичными дома с использованием обычные способы обогрева.

2. Системы теплого пола согревают людей не только воздуха, поэтому пассажиры чувствуют себя комфортно при более низких настройках термостата.

Источник тепла

Одним из главных достоинств напольного лучистого отопления является его независимость от источника энергии. Подойдет любой источник: топили котлы по топливу нефть, пропан, электричество или газ и/или солнечная энергия. Должна ли экономика энергетики изменять в дальнейшем источник горячей воды также можно легко поменять.

Используйте бесплатную солнечную энергию!

Поскольку система лучистого обогрева пола работает при таком температуры, он особенно хорошо работает с активными солнечными коллекторами.
