Как правильно конструктивно должен выглядеть балкон без опор (консольный)? Дом двух этажный, кирпичный. Стена: облицовочный керамический пустотелый кирпич плюс керамический блок PAROMAX — 250. Монолитный армопояс, перекрытие — пустотные железобетонные плиты. Балкон должен крепиться к двум смежным стенам, вылет 1,2м, длина 2,5м.
Балкон будет открытым. Периметр балконной плиты будет облицовываться кирпичом вровень с фасадом. Как правильно установить (закрепить) консоли, завести арматуру, чтобы избежать мостика холода и чтобы был в одном уровне с плитами перекрытия?
Ответ.
Мостик холода на балконе
Балконная тематика очень популярна среди застройщиков. Действительно, во время проектирования на балконы не особо обращают внимания, но в процессе строительства появляется множество вопросов. Давайте попробуем ответить .
Следует понимать, что теплопотери через балконную дверь и окна будут намного больше, чем через стык балконной плиты. Поэтому никаких дополнительных мероприятий по избавлению от мостика холода предусматривать не нужно. Стандартная теплоизоляция согласно Вашей климатической зоне не допустит появления негативно разрушительных последствиях на конструкциях здания.
В этом случае правильно сформирован конструктив здания – пустотные плиты и балконная плита, которая не заходит внутрь помещения, а обрывается на срезе несущей стены. Этот вариант максимально снижает порог мостика холода. Встречались случаи, когда выполнялась монолитная плита перекрытия, которая сплошным периметром переходила в балкон.
Чтобы полностью убрать мостик холода, необходимо утеплять балкон и прилегающие стены во всех плоскостях и полностью по всему периметру – это основная проблема балконов.
Конструктивная схема балкона
Достаточно надежный и правильный конструктивный вариант балконной плиты указан на рисунке. Толщину балконной плиты следует принять не больше 120 мм, так как значительное утолщение, создает лишнюю нагрузку от собственного веса. При консольном варианте плиты это чревато большими усилиями.
Основная рабочая арматура балконной плиты укладывается в верхнем поясе, при этом ее в обязательном порядке необходимо загнуть и завести в монолитный пояс. Армирование монолитного пояса и балконной плиты лучше всего осуществлять вместе. Чем глубже будет заведена арматура – тем лучше. Минимальная длина анкера составляет 320 мм от низа балконной плиты. Если необходимый габарит выдержать не получается, на краях анкера необходимо наваривать квадратные шайбы.
Армирование необходимо выполнять согласно расчету, в идеальном случае, у Вас должен быть проект с рабочей документацией. Предварительно могу рекомендовать сетку с арматуры А400С ∅ 12 с шагом 200 мм. Нижняя арматура в балконной плите используется только для предотвращения появления трещин при затвердевании бетона. Здесь можно использовать сетку с арматуры А240С ∅ 6. Бетон для плиты возьмите класса С20/25 (В25).
В обязательном порядке балконная плита должны быть сверху пригружена кирпичной кладкой, не убирайте опалубку с плиты, пока не будет полностью выполнена кладка, и бетон не наберет своей проектной прочности. Не забывайте соблюдать надлежащие защитные слои.
Выход на одну отметку чистого пола помещения и балконной плиты достигается за счет создания конструктивного пирога пола по пустотным конструкциям и монолитной плите. Визуальная схема указана на рисунке конструктивного решения.
Напоминаем, что все наши рецензии несут рекомендательный характер, ввиду отсутствия полной информации по строению и условиям застройки.
Если у Вас остались вопросы – прошу писать в комментарии или через обратную форму связи.
При необходимости, Вы можете заказать выполнение нашими специалистами полной рабочей документации с выполнением всех необходимых расчетов. Удачного Вам строительства.
балконная, Консольная, плита
Технология строительства фундамента монолитная плита: этапы монтажа
Содержание
- Приспособления для построения фундамента
- Этапы изготовления монолитной плиты
- Универсальный вид монолитной плиты
- Процесс заливки плиты: некоторые факты
На сегодняшний момент постройка фундамента путем возведения на предварительно готовую основу монолитной плиты является достаточно обыденной вещью. Десять лет назад этот способ строительства начинал пользоваться спросом и в России. Конечно, выполнять эту работу нужно с бригадой опытных строителей, и иметь большое количество различных приспособлений, о которых речь пойдет ниже. Технология строительства фундамента «монолитная плита» поистине универсальна, она идеально подходит для низкого неравномерного грунта, в частности песчаной основы и торфяной.
В чем кроется отличие этого вида фундамента от других? Все дело в бетонной плите: опалубка служит для него идеальным и неразрывным тандемом.
Новичкам в этом вопросе стало кое-что проясняться, а именно, что такое монолитная плита. Стоит добавить, что она предназначена преимущественно для незаглубленного типа основания и самых труднодоступных для строительства видов грунта. Минимальная толщина данного вида должна составлять 10 сантиметров. В противном случае, конструкция может не выдержать. Плита располагается над заранее приготовленной песчаной подушкой. Необходимо защитить будущий дом от водной стихии. С этой целью производится процедура гидроизоляции.

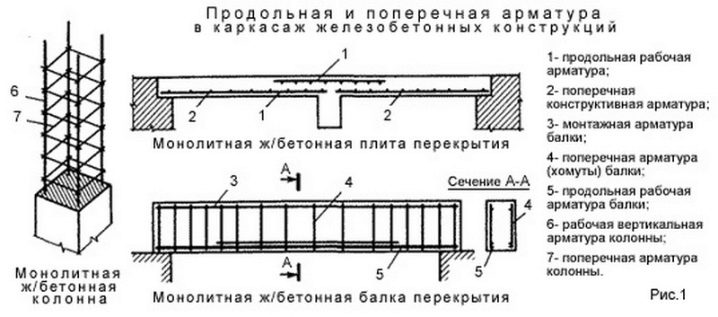

Далее возводится каркас из арматуры. Устройство самой арматурной сетки тоже не простое: её верхняя и нижняя часть плотно связаны между собой. Она, в свою очередь, располагается над фундаментом.
Далее наступает этап сложного процесса под названием армирование монолитной плиты. Сложна она, потому что сама плита испытывает большие нагрузки со всех сторон изгиба.
Для непосредственного армирования монолитного фундамента необходима ребристая арматура, сечение которой составляет 10-15 миллиметров. Именно этот тип хорошо поддерживает своеобразный симбиоз с бетоном – он достаточно крепко сцепляется с ним. Таково устройство монолитной плиты.
Надо как следует подсчитать расходы, касающиеся затрат на арматуру. Допустим, расстояние между прутками 25 сантиметров, на всю основу плиты уйдет практически 3 метра самой арматуры (не забывайте, что её необходимо проложить со всех сторон). Получившиеся метры надо умножить на 2. Помимо нижней части существует верхняя (об этом было сказано выше). Чтобы объединить эти части вместе, потребуется порядка двух метров все той же арматуры. На всю эту непростую процедуру уйдет порядка 15 м на 1 квадратный метр.
к содержанию ↑
Приспособления для построения фундамента
К сожалению, как и любое другое, затеянное предприятие требует немалых вложений. Расходы на данный фундамент будут особенно велики. Результаты тяжелой работы в течение продолжительного времени будут видны, и гордость за такой прочный долговечный проект просто поглотит вас.
Этот тип фундамента все время обходит на шаг своих конкурентов.
Вот перечисление ремонтных и строительных материалов, без которых возведение монолитной «крепости» не представляется возможным:
- Лопаты двух типов (штыковая и совковая)
- Проволока
- Крючок, чтобы связывать проволоку
- Песок, цемент, щебень
- Строительный уровень
- Доски, для того, чтобы сделать опалубку (будут нужны так же гвозди, топор, ножовка)
- Виброплита (разравнивает поверхность грунта)
- Толстый шнур
- Арматура (виды сечения поперечный и переменный)
- Уплотнитель бетона – вибратор (необходим для выкачивания воздуха из него)
- Специальная машина по перемешиванию бетона (если это чересчур затратно, то можно найти готовый бетон)
к содержанию ↑
Этапы изготовления монолитной плиты
Чтобы собрать все части мозаики в одну картинку, предлагаю разобраться во всем поэтапно. Технология строительства фундамента монолитной плиты очень непроста.
Начинающим в этом деле будет сложно вдуматься в конкретные формулировки. Но если вы поставили себе такую цель, то не отступайте от нее.
Дом, возведенный на таком прекрасном и устойчивом фундаменте, при его последующей продаже будет стоить намного больше, нежели дом, фундамент которого не состоит их монолитной плиты. Итак:
- Большим количеством помощников или профессиональных строителей выкапывается котлован определенной глубины.
- Все углубление заполняется песчаной подушкой.
- Как было сказано выше, специальная дренажная система будет проложена вокруг фундамента, для того, чтобы предохранить его и будущие помещения подвала от затопления.
- На песчаной подушке делают слой так называемой подбетонки, которую изготавливают для того, чтобы разместить там материал, который будет защищать от попадания воды.
- Дальше происходит основная часть работы: в ход вступает арматура и фундаментная плита. После заливки этой плиты часть арматуры будет торчать из нее.
Благодаря этому, будущие стены наикрепчайшим образом соединятся с плитой. - Потом следует обязательный процесс, без которого сделать монолитный фундамент не представляется возможным. Из арматуры нужно сделать прочный каркас, расстояние, между стержнями которого должно быть 25-30 см. Арматура должна охватить опалубку, не стоит это забывать.
- Чистую и слегка мокрую опалубку необходимо установить для того, чтобы стены были более прочными. Выровненные балки вместе с болтами окончательно закрепляют опалубку.
- Наступает кульминационный момент, а именно бетонирование. Средняя толщина одного слоя бетона составляет 15 см. После его заливки нужно выровнять и как следует утрамбовать незастывшее месиво. Делаем это до появления первой воды на нем. Благодаря выравнивающему бруску, который надо передвигать по опалубке, постепенно остывающий бетон примет окончательно ровное положение.
- Последний, завершающий этап. Это как бы показатель проделанной работы. Только когда весь процесс бетонирования завершен, и бетон затвердел, начинается разборка опалубки. После этого монолитная плита считается завершенной.
Благодаря этому, будущие стены наикрепчайшим образом соединятся с плитой.
После этого монолитная плита считается завершенной.И после этого возникает вопрос: действительно вы готовы жертвовать семейный бюджет на дорогую технику, хорошее оборудование? Если да, то мы не имеем права сдерживать вас. Главное делать это осознанно, посоветовавшись с семьей. Можем обрадовать тем, что ваш дом ждет участь долгожителя – этот фундамент прочно простоит около 150 лет.
к содержанию ↑
Универсальный вид монолитной плиты
Максимальной устойчивый и усложненный вид, которому представляется возможность как всего лишь частично опираться по контуру, так и совершенно свободно, и также сильно защемляться. Проще говоря, монолитная железобетонная плита может опираться частично, свободно или полностью защемляться. Консольная плита (защемленная) плита активно применяется на практике. Однако защемленная, она лишь на одной из кромок: в остальном плиты являются опертыми в разных углах. По так называемой специальной схеме железобетонные плиты разделают на 2 типа.
Первый тип балочный разнообразен: консольный, многопролетный, разрезной или наоборот. Балочные плиты так же бывают однопролетными и многопролетными. Второй тип, как уже стало понятно, носит название небалочный.

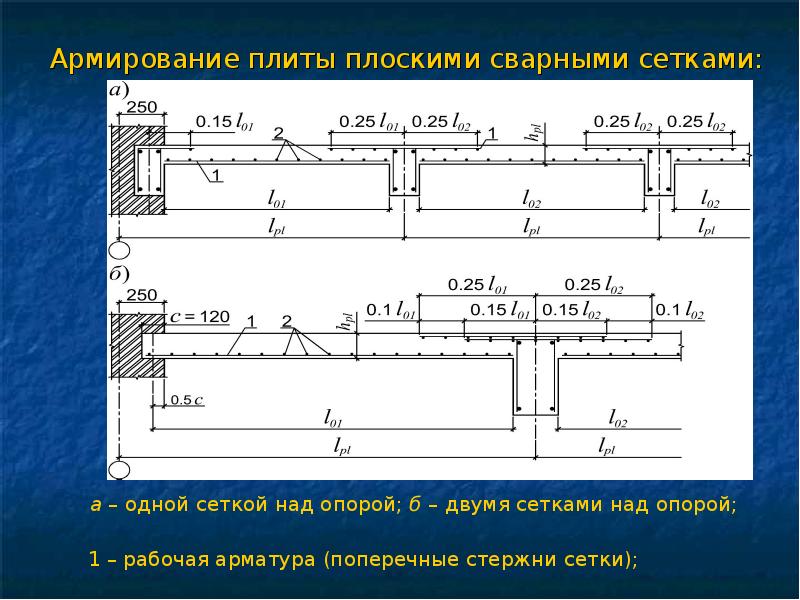

Армировка железобетонных плит производится с помощью сварных сеток и арматуры. Как минимум 10% должна составлять площадь поперечной арматуры от места сечения наибольшего изгиба. Установка рабочей арматуры по каждой стороне плиты должна быть выполнена равномерно. Поскольку арматура недешевое удовольствие, то её надо разбить приблизительно на 3 части. Части, которые будут находиться по бокам должны быть меньше средней по ширине.
к содержанию ↑
Процесс заливки плиты: некоторые факты
Специалисты рекомендуют не экономить на бетоне, так как фундамент, полученный в результате заливки, будет держать ваш собственный дом, а экономить на этом глупо.
Технология заливки плиты монолитного фундамента не осуществляется вручную: основной процесс будет происходить внутри бетономешалки. Нужную смесь можно как заказать, так и сделать самому. Конечно, речь не идет о покупке бетономешалки – вполне возможным является её аренда.Есть много способов по заливке опалубки. Готовый бетон помещается прямиком из бетоновоза на опалубку. Аккуратно эту работу можно выполнить, имея направляющий короб. Чтобы уплотнить доставленную смесь применяется вибратор (его применение актуально в случае с монолитной железобетонной плитой). При успешном завершении этой процедуры начинается этап увлажнения. Смесь должна быть влажной в течение недели, после чего снимают опалубку. Возведение фундамента полностью завершено.
[Решено] В монолитных плитно-балочных железобетонных конструкциях поперечное армирование
Этот вопрос ранее задавался в
RSMSSB JE Civil Degree Sep 2016: Official Paper
View all RSMSSB JE Papers >
- 60% основной арматуры на промежуточный пролет
- 50 % основной арматуры в промежуточном пролете
- 40 % основной арматуры в промежуточном пролете
- 25 % основной арматуры в промежуточном пролете
Вариант 1: 60 % основной арматуры в промежуточном пролете
Бесплатно
CT 1: Строительные материалы (строительный камень)
42,6 тыс.
пользователей
10 вопросов
10 баллов
7 минут
Толщина полки тавровой балки ребристой плиты принимается за толщину бетонного покрытия.
Преимущества ребристых плит:
Эти плиты более гибкие, легкие, глубина пола очень мала, превосходный контроль вибрации, хорошая теплоизоляция, долговечность, звукоизоляция и огнестойкость. Эти плиты обычно используются в простом потолке.
Важный момент:Однако для монолитной и изолированной тавровой балки эффективная ширина полки определяется по формуле:
Эффективная ширина фланца | ||
Монолитные балки | Т – Балки | \({b_f} = {b_w} + \frac{{{l_o}}}{6} + 6{d_f}\) |
Л — Балки | \({b_f} = {b_w} + 0,5\left( {\frac {{{l_o}}}{6} + 6{d_f}} \right)\) | |
Изолированные балки | Т – Балки | \({b_f} = {b_w} + \frac{{{l_o}}}{{\frac {{{l_o}}}{b} + 4}}\) |
Л — Балки | \({b_f} = {b_w} + \frac{{0,5 \times {l_o}}}{{\frac {{{l_o}}}{b} + 4}}\) | |
Согласно IS 456: 2000, пункт №.
23.1., 1 Если поперечная арматура не менее 60% основной арматуры в середине пролета плиты.
Поделиться в WhatsApp
Последние обновления SSC JE CE
Последнее обновление: 18 января 2023 г.
SSC JE CE 2022 Paper I Results & Cut-Off был опубликован на официальном веб-сайте 18 января 2023 года. Подходящие кандидаты могут явиться на экзамен SSC JE CE Paper II 26 февраля 2023 года. Уведомление SSC JE CE 2023 от 26 июля 2023 года. Последний день подачи заявок — 16 августа 2023 года, а сдача экзамена I — в октябре 2023 года. Также обратите внимание, что это соответствует календарю экзаменов. Документ I SSC JE CE 2022 проводился с 14 ноября 2022 г. по 16 ноября 2022 г. Кандидаты могут проверить допускную карточку SSC JE CE в связанной статье. Кандидаты могут обратиться к документам SSC JE CE за предыдущие годы, чтобы проанализировать структуру экзамена и важные вопросы.
Предлагаемые обследования
Что такое консольный | Что такое консольная опора
Важный момент
1
Что такое консоль?Консоль в основном представляет собой структурный элемент , который проходит горизонтально и поддерживается только на одном конце. Консоли – это конструкции, закрепленные на одном конце и свободные на другом.
Консольные конструкции широко применяются при строительстве консольные мосты , консольная плита, и балконы.
Лучшим примером использования консоли является чайжа в нашем доме. Он поддерживается только в одном углу и свободен в другом углу. Этот тип фундаментов обычно используется в строительстве из железобетона.
Консоль Фундамент состоит из нескольких отдельных колонн, которые соединены между собой балкой, известной как планка.
В Лента Основание , ленточная балка не соприкасается с грунтом. Ленточная балка напрямую не передает нагрузку на грунт.
Основной функцией ленточной балки является передача нагрузки от сильно нагруженной внешней колонны Конструкции на внутреннюю.
Ленточная балка в консольном фундаменте подвергается действию изгибающего момента и поперечной силы. Очень важно спроектировать ленточный брус таким образом, чтобы он выдерживал изгибающий момент и поперечная сила.
Также читайте: Что такое Raft Foundation | Типы фундамента | Деталь фундамента плота
Что такое консольный фундамент?
Консольный фундамент является одним из компонентов фундамента здания. Консольный фундамент — один из видов комбинированного фундамента, состоящий из двух или более колонных фундаментов, соединенных между собой бетонной балкой.
Консольный фундамент также известен как Ленточный фундамент. В этой статье вы узнаете о консольном фундаменте, его конструкции и ситуациях, когда используются консольные фундаменты.
Консольные опоры изготовлены из железобетона (ЖБ)
Существует два типа консольных опор с хомутом.
- Консольные опоры с унифицированной планкой.
- Консольные опоры с неравномерной накладкой.
Примечание
Консольная опора
Консольная опора является компонентом фундамента здания . Это тип комбинированного фундамента , состоящего из двух или более колонн фундаментов , соединенных бетонной балкой. Он используется, чтобы помочь распределить вес сильно или эксцентрически нагруженной колонны фундаментов на соседние фундаменты
Конструкция консольных опорТакже прочтите: Что такое самоуплотняющийся бетон | Что такое тест J-образного кольца | Оборудование для испытаний J-образных колец | Процедура теста J-Ring
Консольные опоры представляют собой особый тип опор, который используется для одной или двух колонн.
Конструкция консольного фундамента выполняется путем балансировки нагрузки, поступающей на фундамент от здания.
В случае консольного фундамента ленточная балка соединяет две конструкции фундамента, изгибающие моменты основания из-за внешних и внутренних нагрузок колонны
Допущения, сделанные при проектировании ленточных или консольных фундаментов.
- Лента считается исключительно изгибаемым элементом и не подвергается никаким реакциям грунта.
- Ремень представляет собой бесконечно жесткий элемент.
Ременная балка предназначена для связывания двух разных опор друг с другом. Ременная балка передает нагрузки посредством консольного действия.
Колонна здания, расположенная на границе участка земли, имеет эксцентриситетно нагруженный фундамент.
Дома очень примыкают друг к другу, и их очень мало, и имеется перегруженное пространство. За счет чего наружные стены располагаются очень близко друг к другу.
В этом случае имеется очень ограниченное пространство, из-за которого невозможно обеспечить изолированное основание.
Колонна, расположенная в конце строки свойств, нагружена не по центру. В такой ситуации лучше всего подходят консольные фундаменты, которые придают конструктивную устойчивость конструкциям без ущерба для эстетического вида конструкций.
Основной целью установки консольных опор является уравновешивание асимметричных нагрузок на конструкцию.
Также читайте: Что такое Hempcrete | Конопляные блоки | Преимущества & Недостатки блоков Hempcrete | Применение Hempcrete
Консольное действие в конструкциях
Конструктивные элементы зданий поддерживаются с обоих концов для надлежащей поддержки нагрузок, поступающих на конструкцию.
Но в некоторых ситуациях для постройки необходимы нависающие конструкции , такие как навесы и балконы.
Консольные конструктивные элементы используются с опорой на одном конце и свободными на другом конце. Нагрузка, передаваемая в консольных опорах с одной опоры на другую за счет консольного действия.
В Консольных фундаментах и Конструкциях нагрузка передается на торец. Он сконструирован таким образом, что выдерживает изгибающий момент и напряжение сдвига .
Когда конкретная колонна расположена вблизи границы границы участка, важно, чтобы основание квадратной или прямоугольной формы концентрически располагалось под колонной, которая выходит на соседний участок.
В случае консольных опор необходимо, чтобы центр тяжести нагрузок и фундамент совпадали друг с другом для равномерной передачи нагрузок.
Также читайте: Что такое Caisson Foundation | Типы кессонных фундаментов | Преимущество, недостаток, применение и конструкция кессона
Ситуации, в которых используются консольные фундаменты
Если для фундамента недостаточно площади для передачи нагрузок на подземные слои, в таком случае используются консольные фундаменты . предпочтительно.
Консольные опоры также используются, когда грунт не обладает достаточной несущей способностью для передачи нагрузок от конструкции на землю, и размеры опор могут быть увеличены до предела.
