Кровельный пирог под мягкую кровлю с утеплением: с утеплением и без, особенности

состав, последовательность укладки утеплителя, гидро и пароизоляции, пошаговое руководство по монтажу

Содержание статьи:

1. Использование гибкой или битумной черепицы
2. Создание кровельного пирога под гибкую черепицу
3. Подготовка слоя утеплителя мягкой кровли
4. Особенности верхней и нижней отделки кровельного пирога
5. Советы опытных застройщиков

Крыша выполняет функцию несущей и ограждающей конструкции любого дома или здания, а кровельное покрытие обеспечивает ей надежную защиту от негативного климатического воздействия. При правильном монтаже кровли должна быть выполнена пароизоляция, утепление стропильной системы и крепление несущих конструкций, которые в совокупности составляют кровельный пирог мягкой кровли.

Использование гибкой или битумной черепицы

Наряду с остальными кровельными покрытиями гибкая черепица представлена производителями по невысокой стоимости, при этом обладает безупречной эстетичностью и рядом отличных эксплуатационных качеств. Она подходит как для простых, так и для сложных кровель.

Среди положительных свойств гибкой черепицы:

• Устойчивость к процессам гниения, образованию растительности, включая мох и грибок. Такие качества достигаются за счет прочного стекловолоконного основания материала с битумной пропиткой.
• Сохранение эксплуатационных качеств в широком температурном диапазоне (-55-+110 градусов) даже при резких перепадах.

• Возможность экономичного расходования материала при монтаже кровлей любой сложности.
• Наличие небольших размеров и специальной клеящей поверхности позволяет выполнять работу даже в одиночку (прочтите: «Размеры гибкой черепицы — сферы использования»).
• Низкую цену на материал, что делает пирог кровли из мягкой черепицы в отличие от, например, металлочерепичных конструкций гораздо дешевле.
• Продолжительное использование покрытия – порядка 25-30 лет.
• Разнообразный выбор декоративной палитры черепицы.
• Хорошую звукоизоляцию крыши, которая не будет шуметь даже если идет дождь, град или дует сильный ветер. Низкий уровень теплопроводности препятствует образованию конденсата.
• Шероховатую поверхность, благодаря которой снежные массы задерживаются и не сходят с крыши.
• Нечувствительность покрытия к агрессивному воздействию осадков. Строительная практика показывает, что пирог мягкой плоской кровли станет оптимальным вариантом при возведении зданий около моря и рядом с промышленными зонами.

Застройщики часто называют мягкую черепицу битумной или гибкой, также она может продаваться под видом кровельной плитки, гонтовой плитки, а также кровли шинглас.

Не зависимо от, того, какое понятие будет использоваться, основа материала будет одной – стеклоткань, пропитанная битумным составом, и нарезанной листами по 1000×330 см.

Для удобства использования и создания особого кровельного дизайна одна сторона плитки сделана с фигурными вырезами. Если уклон ската крыши более 11 градусов, то монтаж мягкой черепицы будет самым подходящим вариантом.

Создание кровельного пирога под гибкую черепицу

Для создания полноценной кровли должен быть установлен кровельный пирог — мягкая кровля при правильном монтаже и уходе увеличит его срок использования, а также уложено само черепичное покрытие.

Стропильная система под мягкую кровлю рассчитана на нагрузку всей конструкции, при этом 1 кв. м. битумного материала весит порядка 9-13 кг. По принципу кондитерского пирога, кровельный с хорошим утеплением позволяет пользоваться чердачным или мансардным помещением даже зимой.

Подготовка слоя утеплителя мягкой кровли

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Прежде чем соорудить пирог крыши под мягкую черепицу, необходимо выполнить укрепление и антисептическую обработку стропильной системы, после чего последовательно выполнить следующие действия:

1. Нанести пропитку на поверхность стропил и других деревянных элементов, тщательно просушить.
2. Закрепить слегка натянутые между ногами стропил плиты теплоизоляции с промежутком от наружного края в 50-70 мм. Для временной фиксации используем рейки.
3. Снаружи к стропилам крепится пароизоляционная пленка, которую также называют пародиффузионной мембраной. Она способствует пропусканию теплого воздуха с капельками влаги, но конденсат удерживает снаружи. Пленка кладется поверх утеплителя так, чтобы между ними оставалась воздушная прослойка от 20 мм. Без пленки кровельный пирог под мягкую черепицу будет быстро намокать, что снизит его эксплуатационные свойства.
4. Мембранное полотно кладется с небольшим провисанием к утеплителю (достаточно 10 мм). Для образования целостного покрытия каждая полоса соединяется с предыдущей клейкой лентой с небольшим нахлестом. Конек полностью перекрывается. Далее следует закрепление пароизоляционного слоя при помощи контробрешетки параллельно стропилам, не доводя до конька на 10 см.

5. Поверх контрообрешетки в поперечном направлении крепятся доски с промежутком в 250 мм так, чтобы стыки ложились на контробрешетку. В качестве вентиляционного зазора обрешетка от карнизного края до конька крепится в 50 мм от пароизоляции. Далее вентиляцию нужно вывести с конька к кровельным торцам.
6. Поверх обрешетки кладутся строительные ОСП плиты, схожие с ДСП, однако такой кровельный пирог для мягкой кровли обладает лучшими техническими характеристиками при невысокой стоимости. Хорошо подходит также водостойкая фанера толщиной от 8 до 16 мм. Чтобы компенсировать температурные линейные расширения, плиты крепятся, не прилегая друг другу, лучше оставить небольшой зазор (до 2 мм). Места стыков должны приходиться на рейки обрешетки, а плиты, не доходя до конька на 80 мм – так образуется вентиляционный зазор.
7. Поверх настила укладывается подкладочный ковер из гидроизолирующего материала, который, в отличие от рубероида, производится со стекловолоконной основой — она защищает его от гниения и препятствует впитыванию влаги. Некоторые застройщики практикуют замену ковра более дешевым рубероидом, поэтому срок использования такой кровли сразу же снижается в 2 раза. Правильное расположение ковра подразумевает сплошное покрытие из вертикально закрепленных и соединенных внахлест полос. Укладка ендового ковра выполняется цельным листом поверх подкладочного. Его цвет должен соответствовать расцветке черепицы.
8. При наличии криволинейных обводов, например, мансардных окон, вокруг них оборудуется сплошная обрешетка.

На этом работы по утеплению заканчиваются, а кровельный пирог для мягкой черепицы будет защищен в зависимости от качества используемых материалов для утепления, а также их толщины. По такому же принципу выполняется пирог плоской кровли, который тоже весьма эффективен.

Особенности верхней и нижней отделки кровельного пирога

Следующим этапом являются внутренние и наружные отделочные кровельные работы. В помещении временные рейки заменяются подшивкой, а на самой крыше выполняется укладка декоративного ковра из мягкой черепицы.

Рассмотрим очередность выполнения наружных работ.

1. К карнизному свесу от угла кровельной конструкции монтируется карнизная планка из нержавеющей стали. В качестве крепежа используются оцинкованные гвозди или специальные саморезы, промежуток между располагаемыми в шахматном порядке крепежами составляет 150 мм.
2. Поверх фронтона также фиксируется планка, при этом величина стыков колеблется в пределах 30-50 мм. При необходимости стыки, заходящие на карниз или конек, подрезаются. Аналогичным способом крепится коньковая планка с промежутком для вентиляционного пространства.

3. Сверху к подкладочному ковру, завершающему пирог мягкой кровли, и к планке вдоль карниза наклеивается полоса из черепицы, лепестки которой заранее обрезаны. Для надежного соединения на клеевой слой можно нанести мастику. Полоса дополнительно прибивается еще гвоздями.
4. Как только материал будет выложен до середины карниза, черепицу нужно крепить так, чтобы лепестки начинались от края карниза. Шляпки гвоздей должны быть спрятаны под верхней полосой. Полотна обрезаются вровень с фронтоном, а поверх всей высоты фронтонной планки наклеивается черепица.
5. Работа со следующим рядом начинается также от центра карниза, но в этом случае нужно сместиться горизонтально ½ часть лепестка. Таким образом выполняется укладка кровли на всех скатах.
6. Далее с помощью мастики крепятся коньковые элементы, минимальный нахлест – 30 мм. Поверх всех выступающих конструкций, включая стены, трубы и дымоходы, монтируются примыкания (подробнее: «Элементы мягкой кровли — монтаж»).
7. Внутри чердака выполняется дополнительная прокладка пароизоляции поверх утеплителя, затем сооружается декоративная обшивка, либо укладка еще одного утеплительного слоя, к которому крепится пароизоляция. Завершается весь процесс облицовкой поверхности.

Советы опытных застройщиков

Работа будет существенно облегчена, если кровельный пирог под мягкую кровлю, а, точнее, его элементы будут крепиться не гвоздями, а степлером. В качестве подсказки к подкладочному ковру прилагается подробная инструкция. Если фронтонные металлические планки купить проблематично, то можно пользоваться деревянным треугольным бруском, прибитым к кровле и фронтонной деревянной рейкой, закрепленной к торцу фронтона.

Устройство кровельного пирога для мягкой кровли

Дата последнего изменения:

19 апреля 2017

Время на чтение:

10 минут

525

Мягкая кровля – один из основных типов покрытий, применяемых для крыши. Материалы для кровельного пирога под мягкую кровлю имеют большое количество положительных характеристик: огромный выбор формы, цвета, легкость установки, продолжительный срок эксплуатации и пр. Все перечисленные качества возможны только в случае правильного обустройства кровельного пирога.

Кровельный пирог – это основание, на которое укладывается кровельный материал. В принципе это основная часть перекрытия крыши, кроме некоторых элементов системы стропил, внутренней отделки. В кровельный пирог входят: стропила, утеплительный материал, обрешетка, подкладка, прочие элементы зависимо от конструкции и предназначения чердачного помещения. Каждый слой пирога выполняет свои функциональные обязанности. Последовательность их расположения также имеет немаловажное значение.

В этой статье

• Виды мягких кровель
• Структура кровельного пирога
• Основные критерии, влияющие на конструкцию мягкой кровли
• Преимущества мягкой кровли
• Структура кровельного пирога в случае перекрытия крыши дома гибкой черепицы
• Установка стропил
• Пароизоляция
• Утепление кровли
• Деревянный настил
• Подкладочный ковер
• Заключение

Виды мягких кровель

• Мягкая рулонная кровля
• Битумный настил
• Битумная черепица
• Мембранное покрытие

Структура кровельного пирога

• Пароизоляция. Пароизоляционный слой выполняет защитную функцию от испарений, поступающих из помещений дома, и образования конденсата на элементах кровельной конструкции.
• Теплоизоляция. Этот слой несет функцию сохранения тепла внутри здания, защищает от внешних шумовых волн, отрицательных температур, ветра.
• Гидроизоляция. Гидроизоляционный материал предотвращает проникновение внутрь постройки воды, попадающей на крышу вследствие дождей, таяния снега.
• Декоративное покрытие. Данный слой обеспечивает эстетичность конструкции и параллельно защищает от ветра.

Основные критерии, влияющие на конструкцию мягкой кровли

• Тип конструкции здания. Материалы для кровельного пирога подбираются в зависимости от типа самого здания, которое может быть жилым, хозяйственным или промышленным.
• Характер эксплуатации постройки. Например, в структуру кровельного пирога дачных коттеджей, которые используются только в летний сезон, и в них отсутствует система отопления, может не входить утеплительный материал.
• Наличие жилой мансарды, отапливаемой в холодный период года. В данном случае в структуру кровельного пирога обязательно входит термоизоляционный слой.
• Преобладающий климат в регионе, где строится дом.

Преимущества мягкой кровли

• Хорошая устойчивость к воздействиям природной среды. Мягкая кровля отличается высокой стойкостью к влаге, не покрывается мхом, не гниет, способна выдержать температуру от «минус 50º» до «плюс 110º».
• Продолжительный срок службы. При условии правильного обустройства кровельного пирога эксплуатационный период мягкой кровли может достигать 30 лет.
• Повышенный уровень шумопоглащения. Материалы для мягкой кровли отличаются высокими показателями поглощения шумовых волн, поэтому такая крыша не требует обустройства дополнительного шумоизоляционного слоя.
• Легкая схема монтажа для мягкой кровли. Мягкая кровля идеально подходит для крыш сложной конструкции.

Структура кровельного пирога в случае перекрытия крыши дома гибкой черепицы

Гибкая черепица, изготавливаемая на основе битума, является наиболее подходящим вариантом для перекрытия загородных коттеджей, мансард.

Гибкая битумная черепица имеет достаточно привлекательный внешний вид, устойчива к атмосферным осадкам, сильным морозам, не выгорает от солнечных лучей, не трескается, сохраняет свой первоначальный вид достаточно продолжительный период. С таким кровельным материалом очень легко работать, его можно легко обрезать под любые геометрические формы.

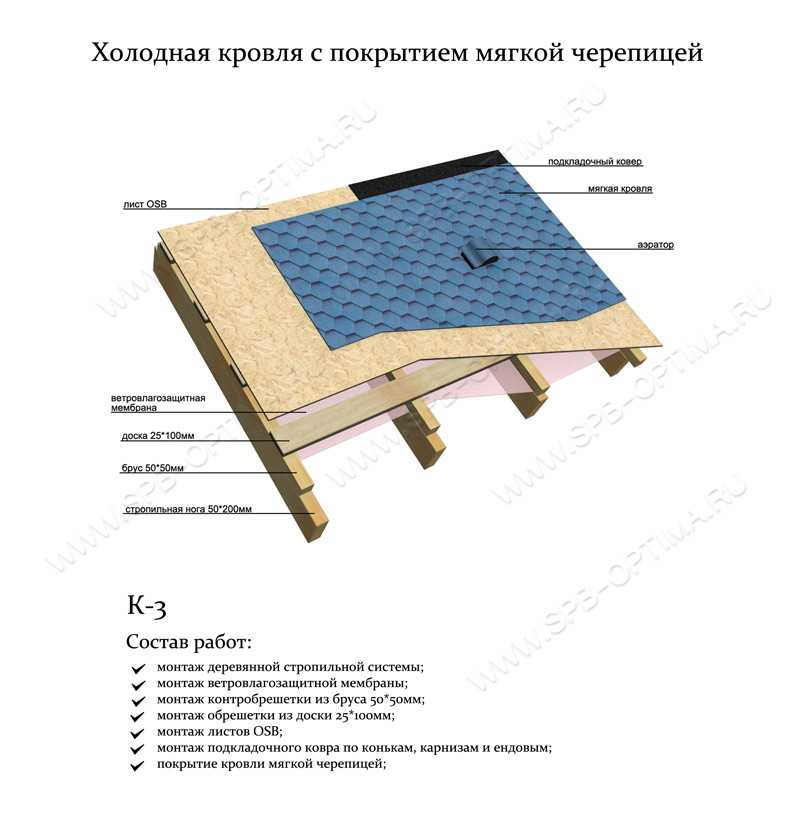

Кровельный пирог под мягкую кровлю из черепицы может быть двух вариантов:

• теплый;
• холодный.

[wpsm_box type=»info» float=»none» text_align=»left»]В первом случае он предназначен для жилых домов ежедневного использования, отапливаемых в холодный период года. [/wpsm_box]

Его структура:

• Гибкая черепица
• Ковер-подкладка
• Мембрана супердиффузионная
• Утеплительный материал
• Слой пароизоляции
• Настил из деревянных плит
• Обрешетка разреженная
• Контрбрус для обустройства вентиляции
• Ноги стропильной системы
• Обрешетка шаговая для укладки утеплительного материала
• Мансардная подшивка

[wpsm_box type=»info» float=»none» text_align=»left»] Во втором случае – для дачных коттеджей, хозяйственных строений, которые не требуют дополнительного утепления, используются только в летний период. [/wpsm_box]

Структура пирога значительно упрощена:

• Гибкая черепица
• Ковер — подкладка
• Деревянное основание
• Обрешетка разреженная
• Ноги стропильной системы

Установка стропил

Стропильная система является самым нижним слоем пирога кровли. Важно при выполнении кровельных работ надежно закрепить стропильные ноги, конструкция должна легко выдерживать значительный вес самой черепицы, и дополнительные нагрузки, создаваемые снегом. Для изготовления стропил лучше всего подходит лиственница и сосна. Материал предварительно подвергается обработке специальными составами против возгорания и гниения.

Пароизоляция

После завершения монтажа стропильной системы осуществляется укладка пароизоляционного материала, который необходим для выведения влаги, защиты от конденсата. Пароизоляционная пленка укладывается изнутри чердачного помещения, чтобы защитить несущие элементы конструкции, выполненные из древесины.

Крепление материала производится горизонтальными брусками к стропилам, при этом выдерживается шаг 0,6 метров. В местах нахлеста отдельные куски пароизоляционной пленки проклеиваются двусторонним скотчем. Впоследствии к брускам, которыми крепится материал пароизоляции, можно будет крепить гипсокартонные плиты при выполнении отделки чердачного помещения.

Утепление кровли

Далее поверх пароизоляционной пленки укладывается утеплительный материал, затем ветрозащитная пленка, которая дополнительно выполняет функцию супердиффузионной мембраны и способствует выведению с утеплителя паров воды.

Для крепления ветрозащитного слоя используется контрбрус, на который кладется обрешетка разреженная. Между обрешеткой и супердиффузионной мембраной должен получиться пяти сантиметровый вентиляционный зазор. В результате влага будет выводиться наружу здания через конек, не нанося ущерб кровельной конструкции.

Деревянный настил

На следующем этапе обустройства кровельного пирога на обрешетке обустраивается деревянное основание, для чего может использоваться фанера из дерева или плиты ОСП.

Для производства ФСФ — фанеры используется шпон, который склеивается отдельными слоями фенолформальдегидной смолой, повышающей прочность и водостойкость стройматериала. Для мягкой кровли рекомендуется использовать фанерные листы, изготовленные из древесины хвойных деревьев.

Толщина фанерного листа должна составлять не менее 1 см. Также рекомендуется перед укладкой ФСФ обработать материал специальными водоотталкивающими, огнестойкими средствами.
ОСП плиты для использования в качестве основания являются более надежным и прочным стройматериалом, так как они изготавливаются из качественной древесины методом прессования под высокой температурой и давлением, закрепляются специализированной смолой.

При укладке плит между ними нужно предусматривать зазор до 0,5 см для возможного расширения материала под воздействием высоких температур. Также рекомендуется для обеспечения нормальной вентиляции основание укладывать не до самого конька приблизительно на 7 см.

Подкладочный ковер

Ковер-подкладка под мягкую черепицу обустраивается по всей площади крыши (на ендовах, карнизных свесах) при любом наклоне ската. Для этого чаще всего используется специальный самоклеящийся материал. Вдоль ендовы рекомендуется обустраивать сплошной ковер. Но, если такая возможность отсутствует, тогда материал кладется полосками шириной в 1 метр с нахлестом 0,3 метра, швы тщательно проклеиваются.

Для предупреждения протеканий в карнизной зоне постройки, подкладочный ковер вдоль карнизного свеса должен обустраиваться на величину равную карнизному вылету плюс дополнительные 60 см от внутренней поверхности внешней стены внутрь здания. Остальная часть кровельного ската покрывается подкладочным ковром с механическим креплением.

Монтаж осуществляется снизу вверх, в поперечном направлении делается нахлест 15 см, в продольном – 10 см. Крепление материала к основанию выполняется оцинкованными гвоздями через каждые 20-25 см. Участки нахлеста обрабатываются мастикой.

Заключение

Устройство кровельного пирога для мягкой черепицы – это достаточно сложный строительный этап при возведении дома, но вполне реализуемый даже недостаточно опытной строительной бригадой. Здесь важно правильно подобрать стройматериал, и придерживаться последовательности монтажа отдельных слоев конструкции.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Передовой опыт проектирования и монтажа кровельных систем из термопластика

Производители кровельных систем предъявляют различные требования к установке. Многие производители требуют, чтобы теплоизоляционные плиты помещались во влажный клей до того, как клей «покроется» или начнет высыхать. Некоторые производители рекомендуют, чтобы рабочий, укладывающий изоляционную или облицовочную плиту в клей, «проходил» по плитам (проходя по плите после помещения ее в клей), а некоторые производители рекомендуют рабочим вкатывать плиту в клей с утяжелителем. пейзажный ролик.

Тем не менее, я узнал из личного опыта, что могут быть нежелательные результаты, если следовать этим предписанным производителем методам. Когда доски ходят или прикатывают садовым валиком, вспененный клей может не удерживаться в прочном контакте как с поверхностью подложки, так и с нижней стороной доски, уложенной сверху, пока клей-пена затвердевает. Об этом могут свидетельствовать уложенные доски с приподнятыми краями и углами, неровности досок, отсутствие прочного сцепления или ослабление досок при укладке досок поперек переходов в склонах, сверчках или седловинах. Любые приподнятые края или углы досок могут просвечиваться через готовую поверхность крыши или приводить к незакрепленным участкам изоляции или облицовочной плиты — или могут возникнуть обе эти проблемы. Во время ходьбы по крыше вы можете почувствовать ослабленные доски. Эти доски обычно смещаются вниз, когда вы наступаете на них, указывая на то, что они не приклеены к основанию под ними (см.0005 Рис. 4 и 5 ).

Эти условия могут быть еще более осложнены другими ошибками при установке, такими как установка крепежных деталей и пластин для удержания приподнятых краев и углов. Например, мембранная система из термопластичного олефина (ТРО), показанная в , рис. 6, , должна была представлять собой приклеенную мембрану из ТПО поверх приклеенного картона и приклеенного полиизо. Ремонт подрядчика с крепежом и фальцевыми накладками ввел в этот узел термомост, и крепеж пробил пароизоляцию. По моему личному опыту, если установленный крепеж и накладки устанавливаются на стык двух досок с помощью 2-в. (50 мм) и покрытых заплатками из ТПО-мембраны, также существует значительный риск того, что застежки и пластины не смогут удерживать незакрепленные или загнутые доски в течение длительного времени. Внедрение изоляционных пластин и крепежных элементов также означает, что на этот узел не распространяется указанное гарантийное покрытие от града. Добавление металлических изоляционных пластин создает очень твердую поверхность непосредственно под кровельной мембраной. Гарантийные условия производителя кровли от града очень специфичны и требуют, чтобы основание крыши было приклеено, а не механически прикреплено. Эти условия также подвергают систему крыши риску повреждения сильным ветром. Конкретная система, изображенная на рис. 6, была указана в соответствии с FM 1-9.0 в соответствии со спецификацией FM Global 1-28. 2 В другой статье этой серии объясняется, как можно использовать испытания на подъемную силу ветром, чтобы определить, были ли соблюдены эти критерии.

В проектах, где моя фирма является зарегистрированным проектировщиком, мы регулярно рекомендуем временно балластировать малоэтажные панели из пенопласта

краев или углов обложки.

с использованием ведер, наполненных клеем, шлакоблоков или другого переносного балласта, имеющегося на стройплощадках, например, ведер, частично заполненных бетоном, старых ящиков для инструментов, заполненных бетоном, или ведра или ящиков с крепежными элементами или крепежными пластинами. Временный балласт предназначен для обеспечения равномерного сжатия шариков вспененного клея, распределения шариков вспененного материала и обеспечения того, чтобы верхняя плита оставалась в контакте с вспененным клеем и подложкой во время отверждения клея. На рис. 7 представлен пример результатов монтажа, когда приклеенная изоляция и облицовочная плита временно балластируются во время отверждения пенопластового клея. Есть минимальные визуальные признаки приподнятых, скрученных или чашеобразных досок крыши.

Когда механически прикрепленная изоляция крыши указана или требуется известным проектировщиком для проектов, где не требуются гарантии от града, также существует риск того, что могут быть использованы нестандартные или не соответствующие требованиям методы монтажа. Схемы крепления должны быть установлены или указаны в соответствии со строительными нормами и требованиями FM, а также в соответствии с условиями гарантии производителя крыши.

Общие обнаруженные дефекты и проблемы, которые необходимо выявить, включают следующее (см. Рис. 8 и 9 ):

• Крепления изоляции между двумя панелями. Каждое крепление и пластина должны быть полностью установлены на одну доску.
• Использование неправильных крепежных пластин (т. е. стыковых пластин вместо изоляционных).
• Крепеж, устанавливаемый в низкий желоб (желоб) металлического настила. Производители кровельных систем и FM требуют, чтобы крепежные детали проникали в верхнюю канавку металлического настила для максимального сопротивления выдергиванию. Крепления, установленные через нижнюю канавку, подвержены раскачиванию, ослаблению или даже выпадению из деки.
• Крепления и пластины слишком близко к краям изоляционных плит или слишком далеко от края плит, по сравнению с требованиями производителя кровли.
• Крепеж, изогнутый или забитый под углом к ​​поверхности крыши. Крепеж необходимо вбивать перпендикулярно поверхности крыши. Изогнутые или ослабленные крепежные детали, а также крепежные детали, которые не полностью сидят или перетянуты, должны быть заменены или исправлены в соответствии со спецификациями производителя.
• Схемы крепления, не соответствующие требованиям стандартов SPRI, FM или ASCE 7.

ВЫБОР МЕМБРАНЫ

Наиболее распространенными типами термопластичных однослойных мембран являются ТПО согласно ASTM D6878, Стандартные технические условия для кровельных листов на основе термопластичного полиолефина 3; поливинилхлорид (ПВХ) в соответствии со стандартными техническими условиями ASTM D4434, для кровельных листов из поливинилхлорида 4; и кетон-этиленовый эфир (КЭЭ) ПВХ согласно ASTM D6754, Стандартные технические условия для кровельных листов на основе кетон-этиленового эфира . 5

Большинство термопластичных мембранных листов доступны в нескольких толщинах, таких как 45 мил, 50 мил, 60 мил и 80 мил. ; Доступны еще более толстые мембраны, когда «флис» или другие подобные материалы ламинируются на нижней стороне мембраны.

Термопластичные мембранные листы армированы изнутри. Формируемая гидроизоляция, как правило, не армируется, чтобы ее можно было отформовать, чтобы она соответствовала проходкам, внутренним и внешним углам, скатным частям и сложным проходкам, таким как уголки или двутавровые балки.

Листы обычно бывают белого цвета, которые обладают высокой отражающей способностью и в большинстве случаев соответствуют критериям отражательной способности, определенным Советом по оценке прохладных крыш (CRRC) Модель программы оценки продукции6; ANSI/CRRC S100, Стандартные методы испытаний для определения радиационных свойств материалов 7; Энергетическая Звезда8; и LEED.9

Эти мембраны также выпускаются в других стандартных, часто производимых цветах, включая коричневый и серый. Пользовательские цвета могут быть заказаны; уточните минимальный объем заказа у производителя кровли. Показатели отражательной способности по цвету могут различаться в зависимости от производителя.

Наряду с толщиной мембраны и отражательной способностью при выборе мембранной продукции для проекта необходимо учитывать следующие факторы:

• Ширина листов
• Использование флисовой подложки или самоклеящихся мембран
• Желаемый рейтинг града
• Предполагаемая вскрыша, предназначенная для системы, если таковая имеется
• Сборка крыши и способ крепления
• Бюджетные ограничения для проекта
• Внешний вид, если крыша видна из других частей здания или соседних зданий
• Требуется класс огнестойкости/классификация UL

ВОПРОСЫ С УСТАНОВКОЙ МЕМБРАНЫ

Погрузочно-разгрузочные пункты на крыше

Рисунок 10. Погрузочно-разгрузочная площадка на крыше.

Точки доступа к погрузке на крыше являются важной зоной, за которой следует внимательно следить. В некоторых коммерческих кровельных проектах могут быть другие профессии, которые получают доступ к крыше и загружают материалы и мусор на крышу и с нее. Во многих случаях для этих профессий используются те же площадки на уровне земли, что и кровельные подрядчики, потому что эти площадки удобно расположены относительно расположения крана на строительной площадке или подъемника для материалов (см. 9).0005 Рис. 10 ).

В местах погрузки всегда должны быть средства защиты крыши от повреждений. Свободно уложенная изоляция, покрытая фанерой или подобным материалом, является хорошей защитной мерой. Можно использовать фанерную обшивку поверх прокладочного листа или изоляционную плиту из экструдированного полистирола.

Однако все мы были в ситуациях, когда защитные меры не принимались. В этих случаях могут быть визуальные признаки повреждения кровельной мембраны, такие как царапины, проколы, обломки, вмятины в кровельном узле, поврежденные накладки и раздавленная изоляция. Это повреждение должно быть отмечено, датировано и временно устранено при обнаружении (см. 0005 Рис. 11 ). Постоянный ремонт должен быть завершен после того, как клиент, владелец или генеральный подрядчик определили, что все погрузочно-разгрузочные работы прекращены.

Большинство производителей коммерческих кровельных материалов указывают, что на одну квадратную кровлю или площадь крыши площадью 100 футов2 (9,3 м2) следует устанавливать не более 10 заплат. Если на площади 100 футов2 (9,3 м2) находится более 10 заплат, необходимо установить одну большую заплату, чтобы скрыть или заменить повреждение. Решение о ремонте, покрытии или замене поврежденной мембраны зависит от серьезности повреждения, установленного производителем кровли.

Рекомендуется заделывать царапины на кровельной мембране, а также порезы и проколы. Эти царапины могут расти или расширяться через

Рис. 11. Повреждения и следы от нагрузки.

силы расширения и сжатия в циклах замерзания и оттаивания, а также нормальное расширение и сжатие при колебаниях температуры. Однослойные мембраны являются гибкими и испытывают динамические движения в течение всего срока службы. Поскольку мембрана вокруг царапин расширяется и сжимается, царапины могут проникать через армирование и нижний слой мембраны.

Монтажные швы термопластов

По моему опыту, процедура термосварки монтажных швов термопластов состоит из нескольких важных этапов. Генератор, используемый для питания роботизированного оборудования для шовной сварки, имеет первостепенное значение и должен соответствовать постоянной выходной мощности, требуемой в спецификациях производителя сварочного аппарата (см. , рис. 12 ). Этот генератор также нельзя использовать для питания какого-либо другого оборудования, пока он питает сварочный робот. Дополнительное энергопотребление генератора ручными сварочными аппаратами, шуруповертами или другими электрическими инструментами может привести к скачкам напряжения и падению мощности, что может отрицательно сказаться на качестве сварки в полевых условиях (см. 9).0005 Рис. 13 ). Спецификация постоянной мощности зависит от производителя сварочного аппарата. Пожалуйста, обратитесь к техническим данным производителя сварочного оборудования для конкретных требований к мощности генератора для сварочного оборудования горячим воздухом.

Другими факторами, влияющими на качество сварки в полевых условиях, являются солнечный свет, ветер, тень, температура окружающей среды и влажность. Крайне важно, чтобы назначенный оператор роботизированной сварки был тщательно обучен и знаком с используемым оборудованием.

Производители крыш рекомендуют субподрядчику выполнить пробную сварку перед сваркой реальных монтажных швов. Тестовые сварные швы состоят из следующих этапов:

1. Установите температуру и скорость сварочного аппарата.
2. Выполнение пробных сварных швов с использованием отходов.
3. Дайте испытательным сварным швам остыть, а затем попытайтесь разъединить их с помощью отслаивания.

Рисунок 14. Сравнение сварных швов. Слева направо: плохой сварной шов, неполный шов и хороший шов.

Хороший сварной шов будет продемонстрирован обнажением сплошного участка усиливающей сетки шириной от 1,5 до 2 дюймов (от 38 до 50 мм), как показано на сетке с правой стороны Рис. 14 . Важно, чтобы назначенный оператор-сварщик выполнял эти пробные сварные швы каждый раз при запуске оборудования и после того, как оборудование достигло рабочей температуры. Время суток, прямой солнечный свет или непрямой солнечный свет (тень), сильный ветер или облачность или солнечный свет могут влиять на температуру, скорость и общее качество сварки.

Ручная сварка швов и деталей приварки не менее важны, а часто даже важнее, чем роботизированная шовная сварка. Техники, выполняющие ручную сварку деталей крыши, должны быть хорошо обучены и иметь опыт работы с ручным сварочным аппаратом. Ручная сварка требует большого терпения и мастерства. С этим нельзя торопиться, так как любая попытка ускорить процесс может привести к некачественным сварным швам, что может привести к проникновению влаги в сборку крыши. На рис. 14 приведен пример некачественного (холодного) сварного шва. Холодный сварной шов может визуально казаться хорошим сварным швом/стыком, но минимальное давление шовного щупа или ветра может привести к тому, что холодный сварной шов разорвется и выйдет из строя.

Технические специалисты также должны выполнять пробные сварные швы, чтобы определить оптимальную температуру сварщика, правильную скорость, с которой нужно двигаться во время сварки, а также соответствующее давление, которое нужно оказывать с помощью 2-дюймовой сварки. (50 мм) ручной шовный валик. На рис. 15 показан пример ручной сварки. Типичное оборудование для ручной сварки можно увидеть на рис. 16 .

Все сварные швы, как на автомате, так и на ручной сварке, должны быть прощупаны к концу дня, ежедневно. Перед прощупыванием сварному шву необходимо дать остыть. Зондирование выполняется с помощью шовного зонда, поставляемого изготовителем кровли ( 9).0005 Рис. 17 ) или обычный съемник шплинта. Наконечник инструмента помещается вдоль кромки соединения и прикладывается легкое давление к месту соединения, в то время как инструмент вытягивается по всей длине соединения ( рис. 18 ). Любые дефектные (холодные) стыки или складки раскроются при минимальном давлении со стороны зонда. Все дефекты должны быть должным образом очищены и отремонтированы в соответствии со спецификациями производителя кровли.

Гэри Гилмор, RRO, REWO, CIT Level I

Гэри Гилмор, RRO, REWO, CIT Level I, является директором группы консультантов по крышам, LB Pie Consulting & Engineering, в Техасе, где он отвечает за надзор и выполнение кровельных работ. и оценка ограждений зданий, инфракрасное сканирование, проектирование, проверка контрактной документации, наблюдения за обеспечением качества и услуги по тестированию производительности в полевых условиях. Гилмор имеет обширный опыт работы с владельцами, архитекторами, генеральными подрядчиками и торговыми подрядчиками, помогая им в выборе и установке кровельных и фасадных систем, которые соответствуют их конкретным потребностям проекта в отношении требований строительных норм и правил энергопотребления, типа здания и занятости, и ограничения по стоимости. Он имеет непосредственный опыт монтажа кровельных и облицовочных систем в полевых условиях, полученный в начале его карьеры в качестве подрядчика и представителя производителя в отрасли.

Это первая статья из серии статей о термопластичных кровельных системах.

ССЫЛКИ

1. Американское общество инженеров-строителей (ASCE). 2016. Минимальные расчетные нагрузки и связанные с ними критерии для зданий и других сооружений . ASCE 7-16. Рестон, Вирджиния: ASCE.

2. FM Глобал. 2021. Дизайн ветра . Листы данных по предотвращению потери имущества 1-28. Рестон, Вирджиния: Заводская компания взаимного страхования.

3. Международное ASTM. 2019. Стандартные технические условия на кровельные листы на основе термопластичного полиолефина . ASTM D6878/D6878M-19. Западный Коншохокен, Пенсильвания: ASTM International. дои: 10.1520/D6878_D6878M-19.

4. Международное ASTM. 2021. Стандартные технические условия на кровельные листы из поливинилхлорида . ASTM D4434/D4434M-21. Западный Коншохокен, Пенсильвания: ASTM International. дои: 10.1520/D4434_D4434M-21.

5. Международное ASTM. 2015. Стандартные технические условия для листовой кровли на основе кетон-этиленового эфира . ASTM D6754/D6754M-15. Западный Коншохокен, Пенсильвания: ASTM International. дои: 10.1520/D6754_D6754M-15.

6. Совет по рейтингу холодных крыш (CRRC). 2021. Программа оценки продукции Модель . КРРК-1. Портленд, Орегон: CCRC. https://coolroofs.org/documents/CRRC-1_Program_Manual.pdf.

7. CCRC. 2021. Стандартные методы испытаний для определения радиационных свойств материалов . ANSI/CRRC S100. Портленд, Орегон: CCRC. https://coolroofs.org/documents/ANSI-CRRC_S100-2021_Final.pdf.

8. Энергетическая звезда. нд «Поиск продуктов Energy Star». По состоянию на 16 сентября 2021 г. https://www.energystar.gov/productfinder/product.

9. LEED. https://www.usgbc.org/leed.



Пожалуйста, направляйте комментарии читателей по адресу [email protected], включая «Письмо в редакцию» в строке темы, или IIBEC, Интерфейс IIBEC , 434 Fayetteville St. , Suite 2400, Raleigh, NC 27601. 9 0048

Правило соотношения для изоляции гибридной крыши

Сборки гибридных крыш с двумя видами изоляции должны соответствовать правилу соотношения [Фото Energy Vanguard]

Подробнее Строительная наука

Если вы хотите подробно изучить тонкости утепления крыш, независимо от того, находится ли изоляция на верхней части кровельного настила, на нижней стороне или на обеих сторонах, у Мартина Холладея есть много информации для вас здесь, в GBA. Поскольку я недавно писал книгу об этом, я много работал, чтобы понять суть принципов строительной науки и их приложений, включая эти гибридные кровельные сборки. Одним из терминов, которые крутятся в обсуждениях на эту тему, является «правило соотношения», поэтому сегодня я дам вам только основные факты о нем. Если вы хотите углубиться, у меня есть для вас несколько ссылок внизу этой статьи.

Правило соотношения, которое я здесь обсуждаю, применимо к гибридным кровельным конструкциям с двумя видами изоляции, некоторые из которых находятся над настилом крыши, а некоторые — под ним. (Это также может относиться к крышам с двумя видами изоляции под настилом крыши, причем верхний воздухонепроницаемый, а нижний воздухопроницаемый.) Как правило, изоляция над настилом крыши представляет собой жесткую пену, но может быть и минеральной. шерсть или что-то другое. На схеме ниже показана конфигурация. Правило соотношения говорит вам, какой процент от общего значения теплопроводности изоляции вам нужно разместить над настилом крыши.

Правило соотношения применяется к гибридной кровельной изоляции с жесткой изоляцией над кровельным настилом и воздухопроницаемой изоляцией под ней. Хотя в коде модели (2018 IRC) это не упоминается, вы должны использовать правило для воздухонепроницаемой, паропроницаемой изоляции (т. е. напыляемой пены с открытыми порами) под настилом крыши.

Причина применения правила отношения заключается в том, что вы не можете просто поместить любую комбинацию R-значений выше и ниже настила крыши. Что ж, вы, вероятно, можете в более теплом климате (зоны с 1 по 3), но чем холоднее климат, тем больше вы должны обращать внимание на соотношение изоляции над и под палубой. Почему? Из-за температуры настила крыши зимой.

Если вы положите всю изоляцию поверх настила крыши, у вас не будет проблем, потому что настил крыши останется красивым и теплым. Если вы поместите всю изоляцию под настилом крыши (и сделаете это правильно), опять же, у вас не будет проблем. Настил крыши остается холодным, но водяной пар внутри дома не попадает на настил крыши.

Таким образом, изоляция сверху повышает температуру кровельного настила, а изоляция снизу снижает температуру. Наука, стоящая за правилом соотношения, заключается в том, чтобы поддерживать температуру крыши на достаточно высоком уровне, чтобы в ней не накапливалось достаточно воды, вызывающей проблемы с влажностью. Да, на самом деле за правилом соотношения стоит наука. Но цифры, на которых они остановились в коде модели, — это сочетание науки и политики.

Таблица R-значений для над- и подкровельной изоляции и соотношение, необходимое, если вы используете больше изоляции. (Значения в таблице адаптированы из Международного жилищного кодекса 2018 г., таблицы N1102.1.2 и таблицы R806.5)

В приведенной выше таблице показаны необходимые коэффициенты. Если вы выполняете минимальную изоляцию крыши (средний столбец, R _{, всего} ), вам не нужно беспокоиться о процентах. Просто убедитесь, что у вас есть минимальное требуемое значение R (вторая колонка, R _a ) над настилом крыши. Проценты (последний столбец) применяются, когда вы делаете изолированную крышу с общим R-значением, указанным выше кода.

Еще одно замечание об этом типе гибридной сборки: код модели по этому вопросу относится к воздухопроницаемой изоляции (например, стекловолокно, минеральная вата, целлюлоза), но те же самые научные данные применимы к воздухонепроницаемой, паропроницаемой изоляции. То есть распыляемая пена с открытыми порами, как показано на главной фотографии выше.
