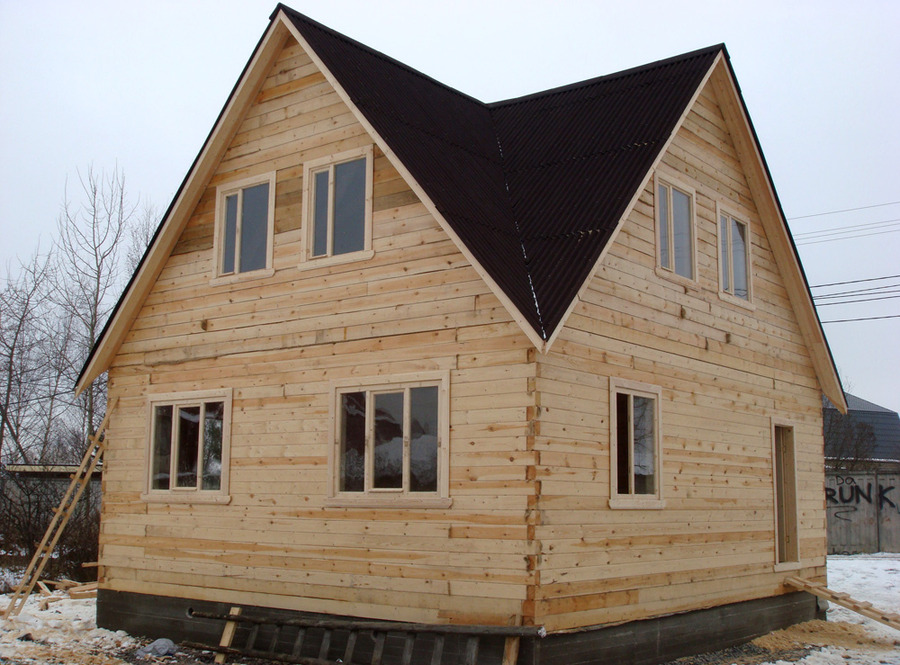

Крыша с четырьмя фронтонами: четырехскатная крыша с фронтонами

Содержание

каркас, как строить, как сделать с фронтонами

Содержание:

Какие бывают четырехскатные крыши
Классические голландские крыши
Особенности голландской крыши полувальмового типа
Конструкция каркаса датской полувальмовой крыши
Какую крышу называют шатровой
Как строить стропильную систему четырехскатной крыши
Шаг 1: составляем план и разрабатываем проект
Шаг 2: заготовляем конструктивные элементы
Шаг 3: устанавливаем чердачное перекрытие
Шаг 4: устанавливаем коньковый прогон
Шаг 5: устанавливаем стандартные и диагональные стропила
Как сделать крепление строил своими руками

Классическую крышу из четырех скатов не так часто можно встретить в российских регионах – она больше ассоциируется с западным архитектурным стилем. У нас до сих пор принято выбирать такую модель для своей кровли исключительно с целью выделить ее среди прочих зданий, хотя характеристики данной конструкции как нельзя лучше соответствуют суровому отечественному климату.

Какие бывают четырехскатные крыши

Скаты этих крыш выглядят, как сходящиеся кверху равнобедренные треугольники. Те из конструкций, которые обладают квадратным контуром при обозрении сверху, называются шатровыми. Что касается прямоугольных крыш, то они более известны, как вальмовые. Своему необычному наименованию они обязаны своим скатам, напоминающим щипцы-вальмы.

Классические голландские крыши

Классикой вальмовых крыш считается голландская конструкция, с характерной для нее стойкостью к ветровым и снеговым нагрузкам. Стандартная вальмовая крыша обладает двумя трапециевидными скатами с длинных сторон, и двумя – с коротких сторон. По мнению специалистов, данная конфигурация крыши на порядок красивей, чем обычная шатровая конструкция.

В состав стропильной структуры вальмовой крыши входят две пары накосных стропил: так называют диагональные опорные брусья, соединяющие верхние точки скатов с верхними углами дома.

Полувальмовые крыши встречаются в двух разновидностях: в первом случае при помощи боковых скатов удаляется только фрагмент торца с верхней части, во втором – подобное срезание происходит по низу. Полувальма обычно обладают треугольной или трапециевидной формы.

Особенности голландской крыши полувальмового типа

В составе конструкции полувальмовой голландской крыши объединяется и двухскатный, и четырехскатный вариант. От обычной крыши ее отличают усеченные вальмы – торцевые треугольные скаты. Согласно стандартам, длину вальма делают в 1,5-3 раза короче, чем боковые скаты-трапеции.

Благодаря этой конструктивной особенности появляется возможность использования вертикального окна. Здесь также нет острой выпирающей кромки, как у двухскатных крыш, что делает конструкции на порядок устойчивее к ветровым нагрузкам. Этот вариант конструкции наиболее удобен для решения задачи, как из четырехскатной крыши сделать двухскатную.

Конструкция каркаса датской полувальмовой крыши

Датскую полувальмовую крышу можно рассматривать исключительно в роли разновидности вальмовых сооружений. Торцевой скат здесь представлен только в виде нижней части, конек же имеет продолжение в виде короткого вертикального фронтона. Это позволяет отказаться от неудобных для гидроизоляции мансардных кровельных окон. Они в этом случае обычно заменяются полноценным вертикальным остеклением, очень популярным в настоящее время.

Какую крышу называют шатровой

Обычно шатровыми крышами оснащаются здания с одинаковыми стенами, входящими в состав квадратного периметра. Каркас четырехскатной крыши имеют стороны в виде идентичных равнобедренных треугольников, что очень нравится кровельщикам, и очень не нравится строителям. В этом случае понадобятся более сложные строительные мероприятия, ведь необходимо добиться точечного схождение стропил.

Как строить стропильную систему четырехскатной крыши

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Шаг 1: составляем план и разрабатываем проект

Перед тем, как строить четырехскатную крышу, необходимо четко прописать все необходимые процедуры. Даже наиболее примитивные четырехскатные конструкции потребуют наличия готового чертежа. Это объясняется возможностью исправления обнаруженных ошибок и недочетов по ходу возведения конструкции с двумя скатами, а вот вальмовая или шатровая крыша такой роскоши не дает (наблюдается несовпадение диагональных стропил по коньку, переделать которое невероятно сложно).

На помощь приходят специальные программы, позволяющие создавать объемные модели, как делать четырехскатные крыши. Другим вариантом является составление подробного чертежа, желательно, с привлечением профессионала: при этом важно учесть каждую мелочь. Современные тенденции предусматривают использования четырехскатной конструкции не только для крыши, и для отдельных ее элементов.

Шаг 2: заготовляем конструктивные элементы

После того как чертеж крыши составлен и согласован, проводится заготовка составных частей стропильной системы, для сооружения четырехскатной крыши дома своими руками.

Речь идет о следующих конструктивных элементах:

Мауэрлат. Так называют балку с квадратным или прямоугольным срезом, с помощью которой оформляется верх всех стен дома. Ее используют в качестве опоры под стропилины, через которые на мауэрлат будет передаваться нагрузка от всей кровельной конструкции. Это способствует равномерному распределению веса крыши на стены и фундамент. Оптимальнее всего изготовить мауэрлат из бруса 100х150 мм.

Стропильные ноги. Они дают возможность организации необходимого уклона кровли. Для изготовления обычных стропил применяется доска 50х150 мм, для диагональных – 100х150 мм.
Затяжки. За счет них стропильные ноги оберегаются от смещения в стороны. Для фиксации и соединения затяжек применяются нижние концы, для чего потребуются доски 50х150 мм.
Конек. Соединяющий элемент для диагональных и стандартных стропилин. Изготавливается из бруса 150х100 мм.
Лежень. На эту поперечную балку опираются стойки, поддерживающие коньковый прогон. Сооружается из бруса 100х100 мм или 100х150 мм.
Откосы. Подпирают стропила, препятствуя их сдвиганию. Устанавливаются угловым способом по отношению к стойке. Для изготовления откосов пойдет тот же материал, что и для лежня.

Стойка. Устанавливается вертикально, обеспечивая упор для конька. Изготовляется из того же материала, что и предыдущий элемент.
Ветровая доска. Обеспечивает горизонтальное соединение всех нижних стропильных концов. С ее помощью оснащается внутренний кровельный периметр, с фиксацией на стропила. Линия ската таким образом становится более подчеркнутой. Изготовляется из доски 100х50 мм.
Кобылка. Эту доску набивают по наружной стороне. В былые времена этой доске сообщали вид лошадиной морды.
Шпренгель. Считается наиболее нестандартной и сложной частью четырехскатной крыши с фронтонами, с помощью которого вся конструкция становится более жесткой. Используется для связывания всех вертикальных и горизонтальных элементов. При монтаже шпренгеля наблюдается определенный угол. Для его изготовления потребуется брусок 100х100 мм.

Нарожники. Данный элементов комплектуются только вальмовые крыши. Имеют вид усеченных стропил, где для упора используется диагональная стропильная нога. Изготовляется из доски 50х150 мм.

Также важно заготовить утеплитель, гидроизоляцию и доборные элементы.

Шаг 3: устанавливаем чердачное перекрытие

Для изготовления бабок, обеспечивающих растяжение вальмовых крыш, часто используется сталь. Это предусматривает подвешивание на затяжки стропил специальных деревянных прогонов при помощи хомутов. Установка деревянных балок также проводится путем подвешивания под углом 90 градусов к прогонам. Пространство между ними заполняет безбалочное заполнение. Для того чтобы нагрузка крыши на висячие стропила или стропильные фермы была минимальной, лучше всего применить подвесное перекрытие.

Стальные фермы оформляются несгораемым подвесным перекрытием, поверх стальных балок. Между ними осуществляется монтаж сборных железобетонных плит, с последующей укладкой легкой теплоизоляции. Чтобы эти конструкции были максимально огнестойкими и долговечными, для их изготовления необходимо использовать железобетон. Лучше всего, если это будут заводские крупногабаритные железобетонные панели.

Шаг 4: устанавливаем коньковый прогон

Коньковый прогон рассчитывается таким образом:

При наличии в здании капитальных продольных стен или двух рядов внутренних опор, необходимо применить два прогона. Чаще всего их приходится оснащать сборными стропилами, соединенными при помощи ригелей.
Если внутренние опоры в здании отсутствуют, применение наклонных стропил в таком случае будет затруднено.
Их заменяют обычными строительными фермами, с последующим подвешиванием чердачного перекрытия. Это подразумевает использование стержней верхнего контура в качестве верхнего строительного пояса, а стержней нижнего контура – в качестве нижнего пояса. В состав решетки фермы входят наклонные стержни, заполняющие промежуток между верхним и нижним поясом. Данные фермы могут быть не только деревянными, но также из железобетона. Расстояние между ними обычно находится в пределах от 4 до 6 м. Наиболее простая разновидность данной конструкции – шпренгельная, в состав которой входят стропильные ноги, вертикальные подвески, бабки и затяжки.
При значительной ширине здания при возведении четырехскатной крыши своими руками потребуется использование строительных ферм или шпренгельных опор. В таком случае на чердаке нельзя использовать балки: их можно установить только поверх стен. Подобная конструкция подвешивается стальными хомутами на нижний пояс фермы или на затяжку: это даст возможность получения подвесных перекрытий.

Шаг 5: устанавливаем стандартные и диагональные стропила

На упор стропильных ног на конек влияют следующие моменты:

Если крыша оснащена единственным коньковым прогоном, в таком случае диагональная нога набивается поверх прогонных консолей. Для этого их необходимо на 15 см выпустить за пределы поддельной рамы, отпилив лишние части.
В случае наличия двух прогонов они оснащаются шпренгельной конструкцией, в состав которой входит горизонтальная балка и стойка. Далее происходит фиксация накосных стропил.
Если для изготовления балки применяется не доска, а прочный брус, то появляется возможность изготовления прибоины – короткой доски, имеющей толщину от 5 см. Она служит опорой для накосных стропил вальмовой кровли.

Как сделать крепление строил своими руками

Для дополнительного крепления накосных стропил применяется металлическая проволока, скрученная в несколько раз.

Коньки на ребрах монтируются в такой же очередности, что и обычные элементы. После установки реберной части, имеющей закрытый торец, проводится укладка коньковых элементов замковым способом, с последующим механическим закреплением. Там, где пересекаются ребра с коньками вальмовой крыши, потребуется установка Y-образных коньковых комплектующих. Они могут быть заменены начальными и конечными элементами.

Для этого проводится их контурная обрезка после фиксации на ребре. Для закрепления участков стыковки применяется механический способ. Обязательно проводится грунтование и укладка минеральной посыпки, входящей в стандартный ремонтный комплект. Когда устанавливаются коньковые элементы на коньках или ребрах, оставляется вентиляционный зазор. Та же последовательность операций применяется в процессе сооружения четырехскатной крыши сложной формы.

Четырехскатная крыша, стропильная система: чертежи

Четырехскатная крыша, стропильная система которой может быть как вальмового так и шатрового типа, считается самой надежной защитой для частного дома и дачных. Мы расскажем о преимуществах и недостатках шатровой кровли, поделимся схемами и чертежами, а также поможем рассчитать длину стропил и необходимые материалы для монтажа.

Содержание:

Преимущества и недостатки четырехскатной кровли
Виды четырехскатной кровли
Расчет четырехскатной шатровой крыши
Материалы для шатровой кровли
Как сделать четырехскатную крышу дома своим и руками

Четырехскатная крыша частного дома

Несмотря на большую популярность обычных двускатных крыш, многих владельцев привлекает более сложный, но и более интересный вариант — крыша шатровая. Рассмотрим преимущества и недостатки, особенность конструкции и порядок возведения такой крыши.

Преимущества и недостатки четырехскатной кровли

В отличие от двухскатной, самая простая четырехскатная кровля имеет гораздо более прочную конструкцию. Мало того, благодаря отсутствию плоских вертикальных фронтонов, у нее малая парусность, которая практически не зависит от направления ветра. Все это облегчает расчеты и проектирование стропильной системы.

Частный дом с 4-х скатной крышей

Однако конструкция четырехскатной крыши не лишена и недостатков. И в первую очередь это сложность ее монтажа, а также более высокая, по сравнению с двускатной крышей, стоимость.

Виды четырехскатной кровли

Существует большое количество реализаций крыши с четырьмя скатами. Но все это разнообразие можно классифицировать в виде нескольких обобщенных групп. Рассмотрим наиболее известные из них.

Виды 4 х скатной крыши

Четырехскатная шатровая кровля

Простейшая четырехскатная крыша своими руками имеет форму квадратного шатра. Все вершины треугольных скатов сходятся в одной точке. По форме она подобна пирамиде или шатру, откуда и появилось её название.

Проекты домов с четырехскатной крышей шатрового типа

Даже самая простая шатровая крыша, стропильная система которой является висячей, очень сложна в реализации. Её делают высокой остроконечной и используют для небольших по площади строений. Небольшая шатровая крыша, конструкция которой нас интересует, может частично собираться на земле, а потом уже подается наверх при помощи подъемной техники.

Специфика стропильной системы шатровой крыши

Вальмовые крыши различной сложности

Наиболее распространенный вариант — простая вальмовая крыша. Она имеет достаточно простую конструкцию и может быть возведена без особых сложностей.

Проект дома с вальмовой четырехскатной крышей

Полувальмовая крыша является настоящим украшением коттеджа, но на ее изготовление уходит много времени, сил и средств. У такой кровли есть неоспоримое преимущество — большое подкровельное пространство, пригодное для обустройства мансарды. При соблюдении правил монтажа 4-х скатная крыша своими руками может быть установлена без помощи строителей. Её основное достоинство в том, что она позволяет оптимально использовать чердачное пространство.

Четырехскатная крыша своими руками, чертежи вальмовой кровли

Намного проблематичнее монтаж сложной полувальмовой крыши с дополнительными вертикальными окнами, фронтонами и другими элементами. Форма и устройство 4-х скатной крыши такого типа зависит от фантазии владельца, но для ее возведения понадобится бригада квалифицированных специалистов.

Расчет четырехскатной шатровой крыши

В плане, простейшая схема четырехскатной крыши представляет собой квадрат. На практике план крыши повторяет план строения и чаще всего является прямоугольником. Для расчета весовой и ветровой нагрузки следует знать общую площадь кровли. Она равна сумме площадей всех скатов, поэтому её несложно рассчитать самостоятельно.

Шатровая крыша — конструкция стропильной системы

Если скат имеет треугольную форму, то его площадь равна половине произведения высоты на основание фигуры. Если речь идет о вальмовой кровле, то площадь тех скатов, которые имеют форму трапеции, равна половине произведения длины нижнего и верхнего оснований на высоту трапеции.

Шатровая крыша — стропильная система

При выборе угла наклона кровли следует руководствоваться общепринятым методикам, приведенным в соответствующих строительных СНиПах. При этом учитываются зональные особенности климата, действие ветровых и снеговых нагрузок. Не последнюю роль играет также дизайн кровли, который приходится увязывать с техническими особенностями конструкции стропильной системы. Поэтому проектирование этой части здания лучше поручить специалистам.

Площадь используемых кровельных материалов равна площади кровли, умноженной на поправочный коэффициент, величина которого выбирается в зависимости от технологии укладки используемого покрытия. Более точно расход материала для крыши можно получить, нарисовав на проекте скатов схему его укладки.

Шатровая крыша, стропильная система — расчет

Стропильная система четырехскатной крыши выбирается исходя из веса кровли и расположения внутренних стен, которые являются основанием для опорных стоек. Лучшим вариантом будет наслонная конструкция. Но прочности стен при этом должно хватать для компенсации распорного усилия стропил.

Виды крепления стропильной ноги 4-х скатной кровли

В этом случае верхний пояс кирпичной стены имеет смысл укрепить бетонной стяжкой, поверх которой закрепить мауэрлат. Деревянные стены стягиваются в углах скобами, болтами и другими крепежными элементами, обеспечивающими необходимую жесткость верхнего горизонта коробки.

Гораздо меньше проблем создает четырехскатная крыша, стропильная система которой висячего вида. Благодаря затяжкам она не распирает стены, а просто опирается на них своим весом. Впрочем, висячие стропила подходят только для относительно небольших строений. Поэтому на практике нередко используют различные варианты смешанной наслонно-висячей стропильной системы.

Устройство четырехскатной крыши своими руками включает накосные элементы, опирающиеся с одной стороны на мауэрлат, а с другой — на стропила.

Материалы для кровли

После того как готов план кровли четырехскатной крыши чертеж, приступаем к подбору материалов. Большинство элементов стропильной системы делается из хвойных пород дерева.

Перед тем, как сделать четырехскатную крышу своими руками, нужно позаботиться о качестве исходного сырья. Вся древесина должны быть хорошо высушена. Брусья и доски не должны иметь видимого искривления и сучков. Особенно важны эти требования при постройке симметричной шатровой крыши наслонного типа. Её конструкция не допускает ошибок и просчетов. Использование шаблонов обеспечит максимальную точность всех элементов.

На стропила пойдет брус с размерами сечения не менее 50х150 мм. Верхняя часть всех стропильных ног сходится в одной точке. Там они связываются между собой при помощи накладок, шпилек или болтов. Островерхая кровля испытывает значительные ветровые нагрузки и для нее нужно увеличить количество точек крепления кровли к мауэрлату.

Как сделать четырехскатную крышу дома своим и руками

Как и любая другая, четырехскатная крыша монтируется на мауэрлат — брус сечением 100х150 мм или 150х150 мм, закрепленный по верхнему периметру стен здания. Желательно, чтобы проекция конька крыши приходилась на внутреннюю перегородку.

Шатровая крыша своими руками — чертежи

Если это невозможно, стойки можно опирать на балки перекрытия. При этом сечение бруса для балок выбирают с необходимым запасом. В остальном порядок возведения четырехскатной крыши полностью идентичен двухскатной.

Крепление стропильной ноги на мауэрлат

Итог

Хорошая четырехскатная крыша не только защитит дом от капризов погоды, но и будет его главным украшением. При хорошей организации процесса для ее постройки не потребуется дорогостоящей техники и привлечения дорогостоящих специалистов.
