Лаги перекрытия: Балки перекрытия – разновидности, классификация и методика расчета

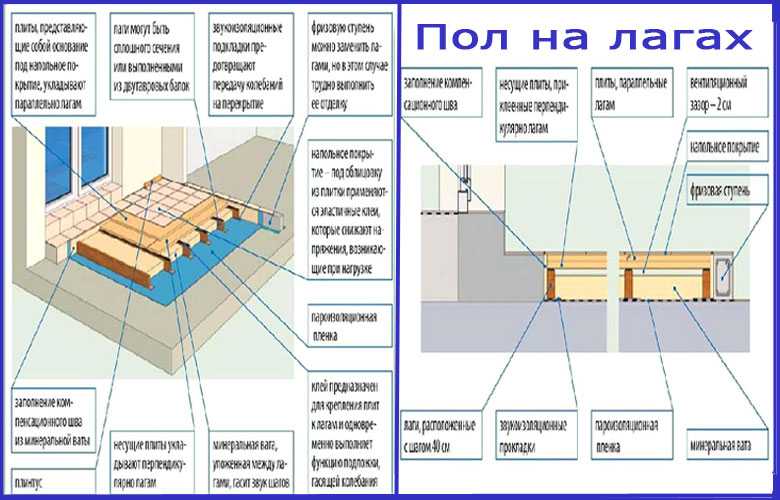

Лаги (балки) пола и перекрытий

Они впиливаются при сборке сруба, кладутся на ленту фундамента, крепятся с помощью специальных подвесов. Иногда вместо них делают бетонную плиту, особенно когда планируется пол с подогревом. Бывают из доски, бруса, круглых бревен. В основном оказываются скрытыми после внутренней отделки, но продолжают работать, выполняя несущую функцию. Есть практически в каждой бревенчатой постройке, на балконе, террасе, веранде, мансарде, чердаке. Называются эти конструкции балками или лагами пола и перекрытий.

Лаги (балки) пола в основном делаются из бруса 100*200мм поставленного на ребро. При меньшем сечении (100*100, 100*150) может «играть» пол. Оптимальная длина, по этой же причине, до 4-х метров. Если нужно метров 5-6 брус берется 150х200мм. Чрезмерная длина бруса ведет к увеличению амплитуды колебаний лаг.

В деревянном доме полностью избавиться от «зыбкости» пола, к сожалению, не получиться. Только если залить 1-й этаж бетоном (стяжка), либо плитами железобетонными фундамент перекрыть.

В остальных случаях лаги в основном впиливаются во внешние стены и перерубы между закладным и вторым снизу венцом. Так же применяется навесной монтаж лаг в специальные «карманы» или просто на усиленные уголки, которые крепятся к фундаменту или стене. Торцы бруса отпиливают не под 90°, а под увеличивающимся кверху углом, чтобы выход влаги при высыхании лаг не в стену был. Для беспрепятственного выхода торец не оборачивают гидроизоляцией при монтаже.

Лаги (балки) перекрытий лучше впиливать (на половину их высоты) одновременно в 2 венца — подстропильный и второй снизу. Из экономии внутренней высоты в чистоте бывают впилены сверху в подстропильный венец, что не хорошо. Нагрузка на него от стропильной системы и так велика, поэтому ослаблять дополнительными запилами нежелательно бревно или брус-мауэрлат.

В больших помещениях, а также чтобы не был зыбким пол, лаги стыкуются отрезками по длине на внутренних стенах или специальной балке матице.

Расстояние между половыми и потолочными лагами — 58см. Когда балки подсохнут, будет 60. Стандарт подходит под размеры утеплителя (минваты), листы которого имеют аналогичную ширину.

Некоторые предпочитают вместо бруса 100*200мм делать рядом две доски 50*200мм, стянутые болтами между собой. Резон в этом есть — каждая доска по отдельности растрескается меньше, чем цельный брус. Предпочтительней елку на балки взять (не лопается под нагрузкой).

Иногда просят выполнить перекрытия из бревна. Что сделать непросто. Рубленное бревно имеет неодинаковый диаметр по длине. Даже положенные вразбежку балки будут иметь попеременный уклон лаг. А пол должен ровным быть. Но, многих привлекает возможность иметь с выступающими бревенчатыми «видовыми» балками интерьер. Расстояние между бревнами можно делать больше 0,6м (до 1,2м). Их наличие не избавляет от бруса: монтируется сверху поперек. Все деревянные несущие конструкции надо обработать антисептиком или огнебиозащитой на худой конец.

Деревянные балки перекрытия – виды, расчет деревянного перекрытия + пример

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.



Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

• красивый внешний вид;
• малый вес дерева;
• ремонтопригодность;
• высокая скорость монтажа.

Минусы:

• без специальной защитной пропитки горючи;
• низкая прочность по сравнению с железобетонными или металлическими балками;
• подвержены воздействию влаги, грибка и живых организмов;
• могут деформироваться от перепадов температур.

Требования к перекрытиям из дерева

Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:

• прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;

• жесткость. Означает способность материала сопротивляться изгибу;

• звуко- и теплоизоляция;

• пожарная безопасность.

Типы и виды деревянных перекрытий — классификация

1. По назначению

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкамОсновное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкамПринцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкамКонструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Клееные деревянные балки перекрытия — схема устройства

Преимущества клееных балок:

• высокая прочность;
• возможность перекрывать большие пролеты;
• легкость монтажа;
• незначительный вес;
• длительный срок службы;
• отсутствие деформации;
• пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в комнате стильный дизайн интерьера.

Сечение деревянных балок перекрытия

Как показывает практика, сечение балок деревянного перекрытия оказывает существенное влияние на способность балки выдерживать несущую нагрузку. Поэтому, необходимо предварительно выполнить расчет сечения деревянных балок перекрытия.

Деревянные балки перекрытия прямоугольного или квадратного сечения

В деревянных домах в качестве межэтажных балок в декоративных целях может использоваться бревно.

Деревянные балки перекрытия прямоугольного или квадратного сечения

Деревянные балки перекрытия круглого сечения (или овального)

Как правило используются для устройства чердачных перекрытий. Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра).

Деревянные балки перекрытия круглого сечения (или овального)

Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м. п.

Деревянные балки перекрытия — размеры

Деревянные двутавровые балки перекрытия

Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.

Деревянные двутавровые балки перекрытия

Преимущества деревянных двутавровых балок:

• точные размеры;
• возможность использования на длинных пролетах;
• исключена возможность деформирования;
• малый вес;
• уменьшение мостиков холода;
• возможность закрепить коммуникации;
• возможность монтажа своими руками без привлечения специальной техники;
• широкая сфера применения.

Недостатки:

• высокая стоимость;
• неудобны для утепления плитами.

Правильный подбор сечения деревянной балки должен быть включен в расчетный план, в противном случае, конструкция перекрытия окажется недостаточно или избыточно жесткой (лишняя статья расходов).

Деревянные двутавровые балки перекрытия — виды и типы, таблица

Материал подготовлен для сайта www. moydomik.net

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв. (Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои пределы жесткости. Но формула для расчета одинакова – отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит 400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам — таблица сопротивления древесины

Если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП 64.13330.2011)).

Расчет перекрытия по деревянным балкам — переходящий коэффициент

Если учесть предполагаемый срок службы строения, то полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам — срок службы дома

Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м.п.

Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м. п. должна иметь ширину 20 см. Если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.

Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что данные графика пригодны для расчета однопролетной балки. Т.е. для того случая, когда балка лежит на двух опорах. Измеряя один из параметров можно получить желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Деревянные балки перекрытия – ГОСТы и СНиПы

Государственные стандарты регулируют все аспекты использования деревянных балок перекрытия вне зависимости от их вида или места использования.

Ниже представлена подборка наиболее важных документов по данной тематике.

Деревянные балки перекрытия – ГОСТ — СНиП

Заключение

В данной статье вы ознакомились с факторами, оказывающими влияние на выбор материала для устройства деревянных балок перекрытия. А также научились определять сечение и выполнять расчёт деревянных балок перекрытия.

Что такое балка пола? |3 типа балок перекрытия |Расстояние между балками перекрытия

от Civil Lead

Содержание

Что такое балка пола?

Балка перекрытия представляет собой горизонтальный конструктивный элемент, перекрывающий открытое пространство между балками , передающими нагрузку на вертикальные конструктивные элементы.

Эти балки, являющиеся компонентом системы пола, поддерживают вес стен , мебели, техники и даже людей внутри комнаты.

Поскольку они выдерживают статические нагрузки на пол и мебель, а также удары и вибрации при ходьбе людей, балки пола имеют решающее значение для основания пола.

Они должны быть жестко закреплены и расположены на близком расстоянии друг от друга, чтобы эффективно воспринимать все нагрузки и избегать изгиба , провисания , или коробления.

Стандартное расстояние между лагами пола составляет 16 дюймов в центре; однако это может измениться в зависимости от местных строительных норм и строительных спецификаций, как показано на чертеже.

Балка должна быть изготовлена ​​из высококачественной древесины, чтобы обеспечить прочный, долговечный, ровный и ровный пол.

На допустимую нагрузку на балки перекрытия влияют следующие факторы:

• Марка древесины или пиломатериалов.
• Порода дерева
• Длина пролета
• Расстояние между балками
• Нагрузки на пол.
• Ширина и толщина досок

Размер и расстояние между балками перекрытия

Балки перекрытия бывают разных размеров и типов. Наиболее часто используемые размеры: 2×6, 2×8, 2×10 и 2×12.

Расстояние между балками пола обычно составляет от 12 до 24 дюймов от центра, но это зависит от размера балки, размера древесины , строительных норм и требований к конструкции.

В таблице ниже показано стандартное расстояние между лагами пола для различных размеров.

Пролет в футах	Стандартный размер	Spacing in inches
6,7 and 8	2×4	16
10	2×6	16
12′	2×6	12
15 ′	2 × 8	16
16 ′	2 × 8	12

9008. . Таким образом, как показано на рисунке ниже, мы можем установить 8-футовый (или 9-метровый)6-дюймовый) длинный пол, охватывающий семь балок:

Хотя мы можем размещать наши балки ближе или дальше друг от друга, чем на расстоянии 16 дюймов, обычно используются следующие альтернативные расстояния между центрами:

Расстояние в дюймах	an 8-foot-long subfloor
12	9
16	7
19.2	6
24	5

Пролет балки

Расстояние между двумя опорными конструкциями называется пролетом балки. Чтобы обеспечить точность, инженеры-строители обычно рассчитывают пролеты.

Обычно в больших конструкциях используются большие балки. Однако пролеты балок пола зависят от таких факторов, как тип балки пола, тип пиломатериалов, используемых для их изготовления, и строительные нормы и правила.

Важно знать, что не существует стандартных размеров балок. При определении правильного размера и пролета балки необходимо учитывать различные факторы.

Балка   Расчет размера

Глубину балки перекрытия можно рассчитать по простой формуле: половина пролета плюс два.

Если длина пола комнаты, например, 16 футов, разделите эту сумму пополам (восемь), а затем прибавьте два. В результате глубина балки должна быть 10 дюймов.

Типы балок пола

Ниже приведены наиболее часто используемые типы балок пола.

• I Фасонная балка или балка TJI:
• Массивные пиломатериалы
• Открытые фермы перекрытий

Двутавровые балки

Двутавровые балки перекрытий — это разновидность инженерных деревянных балок. Он также известен как TJI Joist , потому что он напоминает заглавную букву I .

Различные части I сделаны из разных материалов. Древесина или ламинированный шпон обычно используются для верхней и нижней частей. В качестве центральной опоры часто используются ориентированно-стружечные плиты (OSB) или фанера.

Они имеют более длинный пролет, более экологичны и могут выдерживать более тяжелые нагрузки, чем массивная древесина.

Другая боковая балка не является огнеупорной или водостойкой.

Преимущества двутавровых балок

1. Пролеты на большее расстояние, чем у балок из цельного дерева.
2. Эти балки быстро поднимаются.

Недостатки двутавровых балок

1. Во время пожара двутавровые балки быстро вышли из строя.
2. Эти балки дорогие.

Массивные пиломатериалы

Старовозрастные деревья и крепкая древесина используются для создания балок из массивных пиломатериалов.

Цена балок из цельного бруса определяется несколькими факторами, в том числе размерами досок, сортом древесины, качеством древесины и ожидаемым сроком службы древесины.

Преимущества балок из цельного бруса

1. Во время пожара это длится долго.
2. Дешевле, чем инженерная древесина.

Недостатки деревянных балок

1. Это вредно для окружающей среды.
2. Предназначен для более короткого пролета.

Открытые фермы перекрытия

Если вы ищете балку с большим пролетом, глубиной и грузоподъемностью, этот тип фермы перекрытия с открытой стенкой для вас.

Деревянные фермы имеют низкую влагоемкость и меньшую усадку, чем стальные фермы.

Преимущества открытой фермы перекрытия

• Эти балки могут поддерживать большие пролеты.
• Эти балки позволяют прокладывать водопроводные, электрические и водопроводные линии, не разрезая их.

Минусы открытой фермы пола

• Это дороже, чем двутавровые балки.
• Их сложно обрезать.

Преимущества

Ниже приведены общие преимущества балок перекрытия, которые не зависят от типа балки.

• Это горизонтальные компоненты, которые действуют как балка, помогающая передавать нагрузки на землю.
• Помогает обеспечить структурную поддержку.
• Они несут динамические, статические и ударные нагрузки.
• Они могут выдержать вес всего нового пола.
• Его установка является экономически выгодным процессом.

Недостатки

Ниже перечислены распространенные недостатки балок перекрытия, которые не зависят от типа балки.

• Они не подходят для больших площадей.
• Они не устанавливаются без помощи стен, колонн и балок.
• Они тяжелее, чем другие типы ферм.
• У них есть ограничения по дизайну и моделированию.

Заключительные слова

Подъем тяжестей в помещении осуществляется с помощью балок перекрытия, которые удерживают пол и все, что на нем находится.

Крайне важно выбрать идеальные лаги пола (материал, размер и т. д.) в соответствии с вашими конкретными требованиями.

Несмотря на наличие таблиц пролетов и калькуляторов балок, инженер-строитель должен рассчитать необходимые характеристики балок в соответствии с проектом здания и местными строительными нормами.

Часто задаваемые вопросы

Что такое балка пола?

Это горизонтальный конструктивный элемент, перекрывающий открытое пространство между балками, которые передают нагрузку на вертикальные конструктивные элементы.

Каковы преимущества использования балок перекрытия?

Это горизонтальные элементы, которые функционируют как балки для передачи нагрузки на землю.
Помогает обеспечить структурную поддержку.
Они несут динамические, статические и ударные нагрузки.
Они могут выдержать вес всего нового пола.
Его установка является экономически эффективным процессом.

Какие существуют типы балок пола?

Ниже приведены наиболее распространенные типы балок пола.
Двутавровые или TJI
Массивные пиломатериалы
Открытые фермы перекрытий

См. также

Стандартные размеры комнат и их расположение в жилом здании

Типы стен и назначение0013

Сантехнический сифон – назначение, 15 типов сантехнических сифонов

Что такое наведение? – Цель, метод, виды наведения

Что такое балки перекрытия? Ответы на 16 часто задаваемых вопросов

Балки перекрытий являются жизненно важным структурным компонентом дома. Они несут ответственность за поддержку нагрузок (людей, мебели, строительных материалов и т. д.), возложенных на них, и за то, чтобы пол не обрушился. На всех этажах есть лаги; кроме полов, построенных непосредственно на бетонной плите.

Вам может быть интересно, какова их конкретная функция и чем они отличаются от других конструктивных элементов здания. Возможно, вам интересно, какое оптимальное расстояние между балками пола или какой тип балки пола лучше всего. Возможно, вас больше всего интересует ремонт балок пола или безопасно ли делать надрезы на балках пола.

Все эти типы вопросов будут рассмотрены в этой статье.

Если вам нужны ответы на вопросы о балках перекрытия, читайте дальше.

#1 Что такое балка пола-

Балки перекрытий — это конструктивные элементы, которые охватывают открытые пространства по горизонтали для передачи нагрузок на вертикальные конструктивные элементы. Они необходимы для распределения временных и стационарных нагрузок на нижние этажи и, в конечном итоге, на землю. По сути, лаги пола обеспечивают поддержку пола, необходимую для перевозки строительных материалов, мебели и людей.

Без балок пола в вашем здании могут возникнуть серьезные структурные проблемы, включая обрушение пола.

Вот фото.

Балки перекрытий обычно располагаются горизонтально между балками или другими крупными конструкционными опорами. Расстояние между ними и размер зависят от типа проекта и длины пролета, который они должны покрывать.

Давайте кое-что из этого сейчас.

#2 Что такое расстояние между лагами пола-

Большинство балок размещаются на расстоянии 16 дюймов от центра, однако они могут располагаться на расстоянии от 12 до 24 дюймов друг от друга.

Итак, как определяется правильное расстояние между лагами пола?

Ну, это зависит от инженеров-строителей. Они выполняют расчеты, чтобы определить подходящее расстояние для строительного проекта. Они будут учитывать такие факторы, как динамическая и статическая нагрузка, которую должен нести пол, при определении правильного расстояния между балками.

Большинство полов должны выдерживать 40 фунтов/кв. фут динамической нагрузки и 15 фунтов/кв. фут статической нагрузки. Инженеры-строители будут использовать эти числа для расчета существующих нагрузок, а затем выполнять дополнительные расчеты для определения размеров балок (с учетом таких факторов, как тип/порода/размер пиломатериалов) и соответствующего расстояния между балками.

#3 Какой размер балки перекрытия мне нужен?-

Мы всегда рекомендуем нанять инженера-строителя для утверждения вашего плана здания, включая размеры балок. С учетом сказанного, вот несколько советов для понимания размеров балок пола в вашем доме.

Требования к перекрытиям —

Когда речь идет о габаритных пиломатериалах, требования к перекрытиям, включая размер перекрытий, изложены в Международном жилищном кодексе. Он диктует допустимые пролеты для балок перекрытия на основе различных расстояний между балками и используемых материалов каркаса. В нем также будут указаны типы и размеры пиломатериалов, требования к креплению и различные другие правила установки балок.

Итак, на каких факторах основаны коды?

1. Размер пиломатериалов — Инженеры проанализируют проект, чтобы определить подходящий размер пиломатериалов для заказа. Большинство балок пола изготавливаются из пиломатериалов 2×6, 2×8, 2×10 или 2×12. Более крупные пиломатериалы обычно могут охватывать большие расстояния (порода и сорт также имеют значение). Например, посмотрите на раздел статической нагрузки 20 фунтов на квадратный фут в таблице IRC ниже. Лиственница пихты Дугласа (SS) может достигать 11 футов 4 дюймов с пиломатериалами 2 × 6, но до 23 футов 3 дюйма с пиломатериалами 2 × 12. Вы заметите, что расстояние между балками пола для обоих вариантов составляет 12 дюймов по центру.

Источник

2. Породы пиломатериалов — При выборе пиломатериалов для каркаса учитывается прочность породы дерева. Распространенными типами пиломатериалов являются: южная желтая сосна (распространена в юго-восточной части США), а также SPF: ель, сосна и пихта. Южная желтая сосна обладает высокой износостойкостью и прочностью. SPF очень легкий, но сопоставим или прочнее, чем многие лиственные породы.
3. Сорт пиломатериалов — Коммерческие пиломатериалы имеют маркировку «сорт». Этот сорт сообщает покупателю о качестве древесины. Селекционный сорт — это древесина самого высокого качества/самая прочная, которую можно купить; нет дефектов, таких как пятна или сучки, которые могли бы ослабить материал. Другими вариантами класса могут быть 1, 2 или 3. Класс № 2 наиболее распространен для домов, потому что он достаточно прочный, чтобы выполнить работу, но также доступен по цене. Таблицы пролетов балок, такие как приведенная выше от IRC, предоставляют максимальные длины пролетов для всех упомянутых сортов пиломатериалов.
4. Структурные нагрузки — Мы уже немного говорили о требованиях к структурным нагрузкам на балки. Проекты могут различаться по требованиям к нагрузке в зависимости от местоположения, размера или других факторов. Вы также увидите это в требованиях к пролету балки пола в кодах IRC. Существует одна диаграмма для динамической нагрузки 30 фунтов на квадратный фут и одна для динамической нагрузки 40 фунтов на квадратный фут. Инженеры обучены понимать требования к нагрузке для различных проектов.

Как видите, размер балок пола зависит от многих факторов. Не существует универсального решения.

Примечание. Несмотря на то, что диаграмма IRC обозначает пиломатериалы 2 × 6, они действительно не часто используются в современном каркасном строительстве. Однако его можно найти в старых домах.

Еще одно примечание. В отношении инженерной древесины см. таблицы пролетов производителя или поговорите с инженером-строителем.

Если у вас есть опасения, что балки вашего пола недостаточно велики, сначала достаньте таблицу IRC и посмотрите. Также рекомендуется пригласить инженера-строителя для осмотра балок.

#4 Что такое пролет балки перекрытия?-

Пролет балок перекрытия — это длина отдельных балок перекрытия, проходящих между несущими стенами или балками.

Взгляните на приведенную ниже схему балок перекрытия IRC.

Источник

В красной рамке указаны максимальные пролеты балок пола для различных пород и размеров пиломатериалов. Например, SS из пихты Дугласа и лиственницы с размером балки 2×8 может иметь пролет 15 футов, когда расстояние между балками составляет 12 дюймов по центру.

В скрытом смысле это означает, что ваши балки изготовлены из лиственницы пихты Дугласа сорта SS (очень прочный сорт), построены из бруса 2×8 и будут располагаться на расстоянии 12 дюймов друг от друга под вашим полом. Одна балка с указанными выше критериями может покрыть (пролет) 15 футов.

Инженеры-строители используют подобные диаграммы, чтобы указывать соответствующие пролеты балок на строительных планах.

#5 Могут ли балки пола быть 24 или 16 дюймов по центру?-

Удивительно, как часто нам задают этот вопрос.

Балки перекрытия могут располагаться на расстоянии от 12 до 24 дюймов друг от друга. Чаще всего их можно увидеть на расстоянии 16 дюймов друг от друга.

Инженеры будут учитывать такие компоненты, как размер пиломатериалов, тип, сорт и требования к нагрузке при определении правильного расстояния между лагами пола.

Диаграмма пролетов балок перекрытия IRC показывает правильное расстояние между балками перекрытия, основанное на вышеуказанных факторах. Чтобы получить доступ к диаграмме, нажмите здесь.

Пожалуйста, не забывайте нанимать инженера-строителя каждый раз, когда вы вносите структурные изменения в собственность. Они не смотрят на одну изолированную часть здания; вместо этого они анализируют конструкцию в целом и исследуют, как нагрузки передаются по всему зданию.

#6 Какой размер балки пола необходим для настила?-

Размер балки пола во многом зависит от пролета, который вы хотите перекрыть. Но, чтобы узнать точные критерии для своей колоды, обязательно ознакомьтесь с вашими а) государственными и б) городскими строительными нормами.

Например, если вы хотите построить террасу в Миннесоте, вы можете проверить самые последние строительные нормы и правила для MN. В данном случае это Жилищный кодекс Миннесоты 2020 года.

Примечание. В штате Миннесота вам потребуется разрешение на строительство настила в следующих случаях:

• Когда настил или платформа более чем на 30 дюймов выше уровня земли.

• Когда настил или платформа прикреплены к конструкции с морозоустойчивым основанием.

• Когда палуба или платформа являются частью доступного маршрута.

Жилищный кодекс штата Миннесота содержит 3-страничный файл в формате PDF, определяющий критерии для палуб, включая требования к балкам пола.

Вот что говорится о балках для настила.

Источник

После того, как вы изучили критерии расстояния между лагами в вашем штате, обязательно изучите требования вашего города. Например, город Блумингтон, штат Миннесота, предоставляет подробное описание требований на 4 страницах. Лист называется Информационный лист жилых палуб.

Вот диаграмма из этого документа, показывающая требования к расстоянию между балками и их размерам для Блумингтона, Миннесота.

Как видите, таблица основана на пиломатериалах из южной сосны класса №2 или выше.

Источник

Итак, вернемся к вопросу о том, какой размер балки перекрытия использовать для настила. Опять же, нет универсального ответа. Ваш штат и местные коды предоставят вам требования.

Важно учитывать диапазон, который вы хотите охватить. Как видно из приведенной выше диаграммы, в Блумингтоне, штат Миннесота, для балок можно использовать 2×6, 2×8, 2×10 или 2×12. Чем длиннее расстояние, которое должна охватывать балка, тем больше должна быть балка.

Bonus- Если вас интересует расстояние между балками (в отличие от размеров балок) для настила, это также можно найти в приведенной выше таблице. Например, вы можете видеть, что палубные балки могут располагаться на расстоянии 24 дюймов по центру, 16 дюймов по центру или 12 дюймов по центру. Пролет, который необходимо покрыть, часто определяет расстояние между балками.

Помните, всегда полезно (и часто требуется получить разрешение на строительство) нанять инженера-строителя для определения размеров балок для вашего настила. Их одобрение конструкции палубы гарантирует структурно надежный план.

В некоторых случаях город может потребовать структурный чертеж. Читайте об этом здесь.

#7 Можно ли резать или делать надрезы в балках пола для водопровода или электропроводки?-

Здесь важно отметить, что никогда не следует врезаться в элемент конструкции, не посоветовавшись предварительно с инженером-строителем. Один порез может разрушить структурную целостность вашего дома.

Клиенты звонили нам в панике из-за слишком большого надреза балки.

Здорово.

Исправление этих ошибок может стать дорогостоящим в зависимости от а) того, было ли нанесено структурное повреждение, и б) количества труда и материалов, необходимых для исправления ситуации.

Но вернемся к вопросу: да, балки пола можно резать как для водопровода, так и для электропроводки, если соблюдать правила.

Эти правила изложены здесь IBC и IRC. Опять же, не пытайтесь сделать это без профессионального руководства.

Вот фотография балки пола, на которой была сделана неправильная насечка, что привело к поломке балки. Его необходимо отремонтировать как можно скорее, чтобы сохранить структурную целостность дома.

#8 Какие лаги пола самые лучшие-

Если под «лучшими» вы подразумеваете самые прочные, то мы говорим о сорте пиломатериалов. Как мы обсуждали ранее в этом посте, пиломатериалу присваивается класс, обозначающий его прочность. Сучки и дефекты ослабят структурную целостность пиломатериала. Так, пиломатериал с более высоким сортом в конечном итоге прочнее.

Самый распространенный сорт пиломатериалов, используемый для строительных проектов, — №2. Его прочности и качества достаточно для каркасных проектов, а также он дешевле по бюджету, чем структурный выбор или №1.

Если под «лучшим» вы подразумеваете, какой тип балки перекрытия является лучшим, то ответ…. Три наиболее распространенных типа систем перекрытий: размерные пиломатериалы, системы перекрытий и TJI. Каждая система лаг пола имеет свои плюсы и минусы.

Прочтите № 9 ниже, чтобы узнать больше.

#9 Распространенные типы балок перекрытий-

Знаете ли вы, что не все балки изготавливаются из пиломатериалов? Здесь мы обсудим 3 наиболее распространенных напольных балки.

Обычные системы перекрытий:

1. Фасонный пиломатериал (обычно 2×8 или 2×10) –

Габаритный пиломатериал (цельный пиломатериал) все еще довольно распространен сегодня. Традиционно до начала 1990-х годов использовались балки перекрытий (начало набирать популярность инженерное дерево). Размерные пиломатериалы широко доступны на складах пиломатериалов, и их размеры можно определить с помощью стандартных строительных норм и правил. Это дешевле изначально, но, в конечном счете, не охватывает расстояния, которые могут иметь спроектированные фермы деревянного пола.

2. Фермы перекрытий (глубина 12–24 дюйма) –

Фермы перекрытий представляют собой инженерные деревянные изделия, состоящие из 2 × 4 сверху и снизу и перемычки между ними, скрепленной металлическими пластинами. Они охватывают гораздо большие расстояния, чем размерные пиломатериалы, используют меньше пиломатериалов, чем другие системы перекрытий, и обеспечивают открытую конструкцию, позволяющую легко устанавливать воздуховоды ОВКВ, водопроводные линии и электропроводку. Подрядчикам это нравится. Имейте в виду, что их нельзя изменить на месте.

3. TJI – Система двутавровых балок с ферменными балками – TJI представляют собой деревянные двутавровые балки, внешне похожие на стальные двутавровые балки. См. фото ниже.

Обратите внимание, что между ними есть верхний и нижний фланец с OSB (также может быть фанера). Этот тип системы перекрытий выбирают, когда в здании имеются большие расстояния между пролетами. Думаю, открытая планировка. Другие преимущества заключаются в том, что несущая способность конструкции намного выше, чем у других систем пола, и вероятность изгиба или усадки этих материалов гораздо меньше. Некоторые подрядчики предпочитают системы TJI системам стропильных ферм просто потому, что они меньше изгибаются.

Помните, что независимо от того, какую систему балок пола вы используете, нагрузка на пол должна выдерживаться. Каждая система будет спроектирована таким образом, чтобы она могла выдерживать возложенные на нее нагрузки. Как правило, эти системы проектируются инженером, чтобы выдерживать динамическую нагрузку в 40 фунтов на квадратный фут и постоянную нагрузку в 15 фунтов на квадратный фут.

#10 Как определить, где находятся балки пола-

Если вы пытаетесь определить местонахождение ваших балок пола, самый простой способ сделать это — использовать искатель стоек, предназначенный для полов. Просто включите его, поместите на полу и двигайте его вперед и назад, пока он не загорится. Помните, что большинство балок расположены на расстоянии 16 дюймов от центра. Вы можете использовать эти знания, чтобы предсказать, где могут быть шпильки.

Искатель стержней балки пола

Нет искателя стержней? Без проблем.

Вот еще один метод:

1. Оберните головку молотка небольшим полотенцем.
2. Слегка постучите молотком по полу, двигаясь влево и вправо, пока не услышите изменение звука с глухого на твердый. Бум, ты нашел свою балку.
3. Не стесняйтесь пометить эту балку скотчем.
4. От центра малярной ленты отмерьте 16 дюймов (слева или справа).
5. Ударьте молотком по новому месту. Если вы получаете твердые звуки, отметьте место лентой.
6. Продолжайте этот процесс, пока не будут открыты все балки.

#11 Требуются ли вешалки для балок в соответствии с нормами?-

В 99% случаев вешалки для балок потребуются в соответствии с нормами. Вы можете прочитать о требованиях к вешалкам для балок в IRC, кодах штата и города.

Ниже приведен фрагмент кода из Международного жилищного кодекса, касающегося анкерных креплений для балок, крепящихся к деревянным балкам.

Источник

Ниже приведен фрагмент кода из Жилищного кодекса штата Миннесота, касающийся анкерных креплений для балок, крепящихся к деревянным балкам.

Источник

* Деревянная балка — это технический термин, обозначающий главную балку вашего дома. Поскольку основная балка поддерживается вертикальными стойками, она считается балкой.

Что касается требований города, вот еще одна диаграмма из города Блумингтон (Миннесота), предназначенная для строительства террас. Есть примечание относительно вешалок для балок. По сути, они просят вас использовать вешалку для балки «правильного размера» для используемого размера балки.

Источник

*Блумингтон, Миннесота Информационный листок по жилым палубам

Вам может быть интересно, что это значит?

Общее практическое правило заключается в том, что подвесы балок должны иметь тот же размер, что и размер балки.

В НЕКОТОРЫХ случаях можно использовать подвеску, размер которой на один размер меньше глубины балки. Например, подвеска 2×6 может быть разрешена для балки 2×8.

Ваш инженер-строитель и подрядчик сможет помочь вам сориентироваться в требованиях к подвесным балкам. Эти размеры будут указаны в вашем плане строительства и будут рассмотрены городскими властями для получения разрешения.

#12 Где купить лаги пола?-

Балки пола можно приобрести на большинстве лесопилок, в частных компаниях и магазинах товаров для дома, таких как Home Depot.

У большинства подрядчиков есть предпочтительные поставщики. Однако, если вы находитесь на рынке, просто проведите небольшое исследование. Поищите на нескольких сайтах, чтобы узнать, что там есть.

#13 Можно ли использовать Lvl для лаг пола –

Лаги пола LVL можно использовать в случаях, когда присутствуют большие нагрузки. Они прочнее, чем большинство других систем перекрытий, но очень дороги. Их можно использовать в тех случаях, когда требуется очень жесткий пол или требуется большой пролет. Опять же, это не часто предпочтительный выбор из-за стоимости.

Примечание- LVL расшифровывается как клееный брус и немного напоминает фанеру. Основное различие между фанерой и LVL заключается в текстуре инженерной древесины; фанера меняет направление волокон с каждым слоем, в то время как LVL сохраняет направление волокон одинаковым.

#14 Кто ремонтирует лаги пола?-

Простой поиск в Интернете выдаст несколько компаний, которые могут ремонтировать лаги.

Здесь нужно ответить на один вопрос: почему ваши балки нуждаются в ремонте. Они были низкорослые? Не повредила ли их вода? Была ли балка ошибочно надрезана или надрезана?

Откуда вы знаете, что ваши балки повреждены?

Если здесь есть какие-то опасения, может быть хорошей идеей пригласить инженера-строителя, чтобы он посмотрел.

Прочтите здесь, чтобы узнать, что влечет за собой инспекция инженера-строителя.

Какой бы ни была причина, починить поврежденную балку необходимо. Они очень важны для структурной целостности вашего дома.

Инженер-строитель может сказать вам, соответствуют ли ваши балки нормам или они вышли из строя. Они также могут написать вам объем ремонта. Возможно, они могли бы вызвать сестринские балки или если требуется более серьезное решение, такое как использование домкратов, чтобы поднять здание с балок.

Признаки того, что ваши балки для пола могут быть повреждены:

• провисание полы
• Провисание или тонущие балки
• Bouncy Ploors
• Гнитное дерево
• Дверные дверь для дверей.

Если у вас есть подозрения, что с лагами пола что-то не так, немедленно обратитесь к специалисту.

#15 Можно ли снять поперечную распорку балки пола?-

Технически да, вы можете снять поперечную распорку балки пола. Однако в большинстве случаев инженеры-строители не рекомендуют это делать.

Поперечная распорка балки пола предназначена для предотвращения бокового смещения балки. Если их удалить, вероятность бокового смещения намного выше. По понятным причинам это не очень хорошо.

Вам может быть интересно, зачем вообще снимать поперечные распорки балок пола.

Обычно это происходит потому, что домовладелец хочет освободить место для водопровода  или системы отопления, вентиляции и кондиционирования воздуха.

Инженер может сказать вам, что можно снять поперечную распорку, если устанавливается воздуховод HVAC. Воздуховод HVAC может действовать аналогично поперечной распорке, предотвращая боковое смещение балки.

Если у вас есть другие причины убрать поперечные распорки с балок перекрытия, обратитесь за консультацией к инженеру.

#16 Что такое перекрытие балок перекрытия?-

Перемычка — это метод крепления балок, используемый для поддержки балок перекрытия и предотвращения прогиба. Обсуждаемые выше поперечные связи представляют собой тип моста, который влечет за собой полоски с рисунком «x» между балками.

Существует несколько типов перекрытий балок перекрытия:

• Перемычка балок из цельного дерева
• Перемычка стальных балок
• Деревянный композит

Строительные нормы и правила требуют перекрытия, если ширина перекрытий превышает 12 дюймов.
