схемы использования коннектора RJ-45, распиновка
Сетевой кабель или витая пара — это специальный провод, который состоит из свитых между собой четырёх пар медных жил. Такое количество жил и сама конструкция помогают снизить влияние всевозможных помех. Обжим сетевого кабеля необходим, чтобы закрепить на нём специальные разъёмы (коннекторы) для подключения к компьютеру. С его помощью создают локальную сеть и связывают устройства между собой.
- Коннектор RJ45
- Варианты обжима
- Необходимый инструмент
- Способ обжатия без кримпера
- Применение использованных коннекторов
Коннектор RJ45
При обжимке чаще всего используют коннекторы 8P8C с 8 контактами. Чаще всего их называют RJ45. Обжим кабеля сам по себе не сложен, но нужно внимательно выбирать коннектор — некоторые из них используются только профессионалами. Бывают они двух типов:
- Неэкранированные, которые используются для UTP-проводов;
- Экранированные — для STP или FTP.
Также бывают коннекторы со вставкой, но они предназначены только для мягких многожильных проводов. Если провод твёрдый, то использовать их будет крайне неудобно.
Внутри коннектора есть восемь углублений, предназначенных для проводов. Над ними расположены металлические контакты. Жилы шнура нужно расположить в этих углублениях, а когда коннектор закроется, они соединятся с контактами. Надо положить коннектор защёлкой к себе, контактами вверх, чтобы нумерация была правильной. В таком положении первое углубление будет находиться справа, восьмое — слева. Укладку рекомендуется начинать с первого контакта.

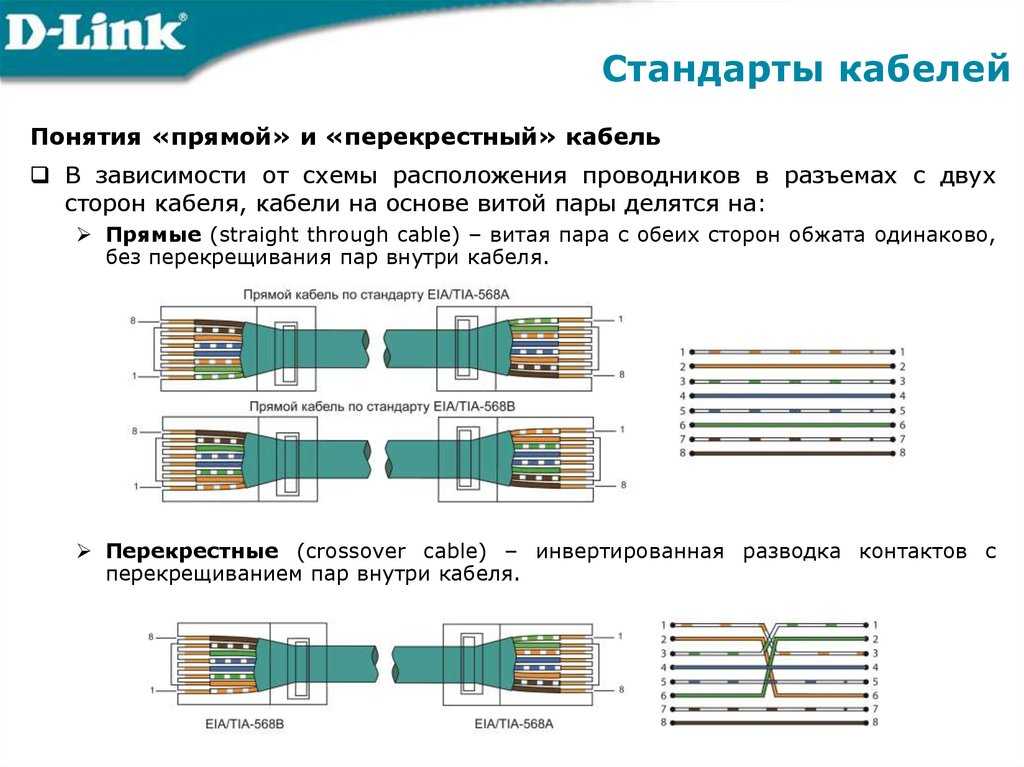

Существует две основных схемы распределения: EIA/TIA-568А и EIA/TIA-568B. В них по-разному расположены жилы. В сетевом шнуре их всего четыре пары, реже — две. Для таких проводов схема будет иная.
Варианты обжима
Существует несколько схем обжима витой пары RJ 45: кроссовый и прямой. Разница в целях использования:
- Прямой применяется тогда, когда кабель будет использоваться для связи сетевого оборудования (с компьютером или между собой), и подключения клиентского оборудования. Этот способ применяется чаще всего.
- Кроссовый используют для связи компьютеров между собой. Другое оборудование при этом использоваться не должно. Реже этот способ применяют для связи устройств через порты типа up-link.
Этот способ применяется чаще всего.Можно использовать любой способ, но оба конца должны быть обжаты одинаково. Обычно при прямом обжиме используют схему 568В.
В последнее время популярность набирают кабели, в которых вместо четырёх витых пар есть только две. С их помощью можно подключить только два устройства. В случае если локальный трафик высокий, такой способ применять не желательно, потому что скорость передачи данных снизится с 1 ГБит/с до 100 МБит/с.
Используются либо оранжевый и зелёный, либо синий и коричневый цвета. Контакты подключаются так же, как и в случае использования всех 8 проводов.
Чтобы сделать кроссовый кабель, один конец шнура обжимают по схеме 568 В, второй — по 568А.
Использовать нужно все провода. Этот способ даёт сравнительно небольшую скорость.
Для обеспечения более высокой скорости используют специальную схему: один конец кабеля обжимают по цветовой схеме 568В, а распиновка сетевого кабеля на другом конце должна быть такой:
- белый с зелёным;
- зелёный;
- белый с оранжевым;
- белый с коричневым;
- коричневый;
- оранжевый;
- синий;
- белый с синим.
Для создания сети из двух или более компьютеров без использования другого оборудования (свичей, роутеров и прочего) используется другая распиновка витой пары.
Цветовая схема для 8 проводов позволяет соединить два устройства, просто вставив кабель в их сетевые порты. Разные концы обжимаются при этом по разным схемам.
Необходимый инструмент
Для обжима витой пары RJ-45 нужен специальный инструмент, он называется обжимные клещи. Другое его название, которое используют специалисты, — кримпер.
Есть два вида кримперов: рычажные и прессовые. Рычажные (слева на картинке) дешевле, но работать ими сложнее: нужно прилагать физические усилия, но обжатие всё равно получается неровным. Конструкция же вторых подразумевает наличие гребёнки, которая движется перпендикулярно коннектору, устанавливая в него контакты.
Чтобы обжать кабель, нужно сначала разделить и зачистить витые пары, вставить их в углубления на RJ-45 и всю конструкцию — в паз на кримпере. После этого свести его ручки до упора. Потом нужно прижать защёлку коннектора к корпусу и вынуть её из клещей.
Способ обжатия без кримпера
Есть способ, который позволяет обжать кабель без кримпера. Для этого понадобятся тиски (или другое приспособление, которое позволит зафиксировать вилку RJ-45), отвёртка, молоточек. Нужно сначала вставить проводки в контакт, затем зафиксировать его тисками за боковые части. Потом наконечником отвёртки и молотком аккуратно углубить ламели, защёлкнуть зажим кабеля — и всё готово.
В этом способе важно, чтобы остриё наконечника было не более 55 мм, иначе оно раздавит изолирующие бортики, потому что ламели в коннекторах толщиной 56 мм. Если это произошло, то нужно острым ножом срезать свисающие края, иначе контакты розетки будут цепляться за края, и контакта не будет.
Применение использованных коннекторов
Если нужно обжать кабель срочно, а нового коннектора под рукой нет, то можно воспользоваться старым. Для этого нужно зажать тисками фиксатор коннектора и шилом аккуратно поддеть ламели, вытащив их на 1 мм. Потом ножом подрезать защёлку со стороны кабеля, вынуть её и старые витые пары. При этом фиксатор кабеля удаляется, и для того, чтобы закрепить новый, в образовавшееся пространство нужно капнуть силикона или герметика.
Обжим после удаления старого сетевого шнура происходит так же, как если бы коннекторы были новыми. При необходимости устранения повреждений шнура, или чтобы его удлинить можно, использовать скрутку или спайку вместо того, чтобы обжимать новый кабель.
Спайка гораздо надёжнее.
обжимка 8 и 4 жил, прямой и перекрестный (кроссоверный) обжим, распиновка патч корда схема и фото
RJ 45 или «Витая Пара» — вид провода, состоящего из четырёх или восьми тонких жил, попарно скрученных между собой. Используется данный тип кабеля для объединения компьютеров в локальную сеть или подключения к интернету. В некоторых случаях витая пара может использоваться для подключения каких-либо периферийных устройств (например принтеров) к компьютеру.
Не смотря на наличие более продвинутых и качественных технологий (оптическое волокно, беспроводные каналы связи), витую пару до сих пор используют по причине низкой цены кабеля и сопутствующего оборудования (сетевые карты, роутеры), а также высокой простоты развёртывания локальной сети и защищённости от внешних помех.
Как обжим кабель коннекотором RJ 45
Перед началом обжима необходимо подготовить все необходимые инструменты. Кроме кабеля вам понадобятся: клещи для обжима и специальные коннекторы RJ 45.
С провода необходимо снять внешнюю изоляцию (внутреннюю трогать не нужно), после чего в правильном порядке (в зависимости от схемы обжима) расположить жилы в коннекторе. Расположив все жилы внутри коннектора, необходимо проверить правильность их расстановки и обжать кабель с помощью заранее подготовленных клещей.
Схемы обжимки
Прямая схема используется для соединения сетевых устройств разного типа (например компьютера и роутера), а также для объединения двух хабов или роутеров в одну локальную сеть. Данная схема обжима является наиболее часто используемой в локальных сетях.
Порядок обжима кабеля на восемь жил, используемого в гигабитных локальных сетях, следующий:
В витой паре, применяемой в локальных сетях, работающих на скорости в 100 мбит/с, используется следующий порядок прямого обжима:
Перекрёстная (обратная) схема нужна для подключения двух компьютеров напрямую, без использования хабов или коммутаторов. Гигабитная витая пара перекрёстного типа обжимается следующим образом:
Обратная схема провода для локальной сети, работающей на скорости 100 Мбит/с.
Для подключения иных устройств, такие как сетевые принтеры, ip-камеры и другие подобные девайсы, схема обжимки обычно пишется в инструкции к подсоединяемой технике.
Обжим двухпарного кабеля
Для того, чтобы подключить посредством одного кабеля два устройства используют двухпарный кабель. Т.е. один кабель разветвляется на обоих концах и обжимается двумя коннекторами.
На схеме ниже изображен принцип обжима таким способом. Две пары заводятся в один коннектор (используют 1, 2, 3, 6), оставшиеся пары заводятся во второй коннектор (соответсвенно используют 4, 5, 7, 8)
Двухпарный RJ 45 не получится использовать в гигабитных сетях или для перекрёстного обжима (в них потребуется наличие всех восьми жил). В прямой схеме всё достаточно стандартно.
Как нарастить кабель
Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание провода каким-либо способом, с целью его удлинения.
Самый простой способ нарастить кабель — воспользоваться специальным джойнером RJ 45. Это устройство представляет собой обычный переходник с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.
Преимущества такого метода наращивания провода: простота соединения всех элементов, низкая стоимость, достаточно высокая
Недостатки: возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.
Для наиболее качественного наращивания провода лучше использовать роутер. Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает стабильность сигнала и уменьшает потери пакетов.
К недостаткам данного способа соединения можно отнести достаточно высокую цену (потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.
Категорически не рекомендуется использовать скрутку. Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.
Единственным преимуществом скрутки является её цена — это практически бесплатно, в остальном такой способ наращивания провода никуда не годится.
Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих рекомендаций:
- Желательно не использовать скрутку с проводами, сделанными из разного металла (например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
- Места скрутки лучше тщательно изолировать, это хоть немного защитит соединения от внешних наводок и иных сложностей.
Изготовление Ethernet-кабелей – просто и легко
Ethernet-кабели могут быть довольно дорогими, а предварительно изготовленные кабели не всегда соответствуют необходимой вам длине.
Изготовление Ethernet-кабелей очень просто с помощью коробки с кабелями Ethernet категории 5e и разъемами RJ-45, которые крепятся к обрезанным концам кабеля выбранной вами длины.
Как сделать кабель Ethernet — что вам понадобится
Массовый кабель Ethernet — категория 5e или CAT5e (вы также можете использовать кабели категории 6 или CAT6, которые имеют более высокие характеристики и примерно на 20 % дороже) дороже, чем CAT5e.)
Огромные разъемы RJ45 для CAT-5E или Огромные разъемы RJ45 для CAT-6
RJ-45 Сжатый инструмент 9000 3 . Два взах. makeСуществует два типа Ethernet-кабелей, которые вы можете изготовить: прямой и перекрестный .
Прямые кабели Ethernet являются стандартными кабелями, используемыми почти для всех целей, и их часто называют «соединительными кабелями».
Настоятельно рекомендуется продублировать порядок цветов, как показано слева. Обратите внимание, что зеленая пара не расположена рядом, как другие пары. Эта конфигурация позволяет использовать более длинные провода.
Перекрестные кабели Ethernet напрямую соединяют один компьютер или устройство с другим без использования маршрутизатора, коммутатора или концентратора.
Как сделать стандартный кабель
Разрежьте пластиковую оболочку примерно на один дюйм (2,5 см) от конца обрезанного кабеля. Инструмент для обжима имеет лезвие бритвы, которое поможет с практикой.
Расслабьтесь и соедините похожие цвета.
Зажмите провода между пальцами и выпрямите их, как показано на рисунке. Порядок цветов важен, чтобы получить правильный.
Используйте ножницы, чтобы сделать прямой надрез восьми проводов, чтобы укоротить их до полдюйма (1,3 см) от обрезанной втулки до конца проводов.
Осторожно вставьте все восемь незачищенных цветных проводов в разъем. Обратите внимание на положение синего пластикового рукава. Также обратите внимание, как провода идут до конца.
Вид сверху. Все провода вставлены до упора. Коротких проводов нет.
Это неверный путь. Обратите внимание, что синяя пластиковая втулка не находится внутри разъема, где ее можно зафиксировать на месте. Провода слишком длинные. Провода должны выходить только на полдюйма из синей втулки.
Это неверный путь. Обратите внимание, что провода не доходят до конца разъема.
Обжим кабеля. Осторожно поместите разъем в обжимной инструмент Ethernet и плотно затяните ручки. Медные лепестки на разъеме втыкаются в каждый из восьми проводов. Также есть запирающий язычок, который удерживает синюю пластиковую втулку на месте для плотной посадки. Когда вы удалите кабель из обжимного устройства, этот конец готов к использованию.
Для стандартного «прямого» кабеля повторите все шаги и порядок цветов проводов на другом конце кабеля. Для перекрестного кабеля другой конец будет иметь другой порядок цветов, как показано на рисунке выше.
Обязательно проверьте кабели перед их установкой. Недорогой кабельный тестер Ethernet делает это довольно хорошо.
ПРИМЕЧАНИЕ. Максимальная длина Ethernet-кабеля CAT-5, CAT-5e или CAT-6 составляет 328 футов или 100 метров.
Подключение кабеля категории 6 с помощью этой схемы подключения
Подключение кабеля Ethernet категории 6 — это простой способ улучшить управление сетью. Этот процесс прост и понятен, и в этой удобной статье мы предоставили все необходимое для начала работы, включая подробную схему подключения. Итак, как вы можете подключить свои собственные кабели Cat6?
Что такое Ethernet-кабель Cat6?
Кабели Ethernet, также известные как сетевые кабели, соединяют два узла в сети.
Кабель Ethernet можно разделить на две основные части: кабель UTP и соединительный разъем RJ45. Кабели UTP (неэкранированная витая пара) выпускаются в нескольких вариантах, включая Cat6, Cat5e и Cat5. Кабели Cat6 имеют пропускную способность 10 Гбит/с на частоте 250 МГц, в то время как Cat5e может достигать только гигабит в секунду, что позволяет кабелям Cat6 передавать больше данных.
Разъем RJ45 на конце кабеля Ethernet всегда будет одинаковым, независимо от типа используемого кабеля. Стоит отметить, что экранированные разъемы RJ45 и кабели Cat6 можно использовать в средах, где возникают проблемы с перекрестными помехами.
Схема подключения кабеля Cat6 (с разъемом RJ45)
Подключить собственный Ethernet-кабель Cat6 проще, чем вы могли ожидать, по крайней мере, если у вас есть верная информация.
Приведенные ниже шаги помогут вам справиться с трудными частями процесса, а приведенная выше схема подключения Cat 6 дает вам памятку, которой нужно следовать.
На схему включены конфигурации T-568A и T-568B, поскольку обе они соответствуют стандартам проводки ANSI/TIA-568-C. Вы можете использовать любую из конфигураций сетевых кабелей, если вы используете одну и ту же конфигурацию на обоих концах провода Cat6.
Для завершения этого процесса вам понадобится несколько инструментов и компонентов.
- Бокорезы/инструмент для зачистки проводов
- Обжимной инструмент RJ45
- 1 отрезок кабеля Cat6
- 2 разъема RJ45
1. Обрежьте кабель по длине
Первый шаг в этом процессе самый простой. Вам просто нужно отрезать кабель до нужной длины. Для этого мы используем бокорезы, но вы можете использовать любые кусачки, если они достаточно прочные, чтобы прорезать кабель Cat6.
При этом в качестве измерительного инструмента можно использовать кусок веревки, что упрощает измерение углов и труднодоступных мест.
Поместите кабель между губками вашего режущего инструмента и надавите на него, чтобы сделать разрез, убедившись, что разрез был максимально ровным.
2. Зачистка медных кабелей
Теперь пришло время зачистить медную проводку, чтобы освободить внутренние витые пары. При этом вам нужно всего лишь отрезать примерно дюйм от каждого конца кабеля, оставив достаточно места для удобного размещения разъема RJ45 на конце.
3. Подготовка витых пар
Вам все еще нужно сделать еще немного зачистки, а также правильно расположить витые пары. Внутри кабеля Cat6, с которым вы работаете, вы найдете четыре набора витых пар, а также небольшой пластиковый X-образный разделитель. Можно просто срезать разделитель.
Раскрутите маленькие кабели, чтобы их можно было перемещать по отдельности, прежде чем осторожно зачистить каждый из маленьких проводов примерно на 1/4 дюйма от их изоляции. Жилы внутри проводов сплошные, что позволяет легко избежать большого беспорядка.
Теперь вы можете упорядочить провода в соответствии с приведенной выше схемой, соблюдая правильную ориентацию.
4. Вставка проводов в разъем RJ45
Разобравшись с проводами, пришло время вставить их в разъем RJ45. Это может быть кропотливым процессом, и лучше попытаться вставить все провода одновременно. Вам нужно, чтобы провода вошли в гнездо так далеко, как они могут пройти, прежде чем обжимать его.
5. Обжим Cat6
Изображение предоставлено: Обжим кабеля Ethernet/Викимедиа 9Гнезда 0002 RJ45 предназначены для работы с универсальными обжимными инструментами, что упрощает и упрощает выполнение этого аспекта работы. Просто поместите разъем RJ45 правильно в зажимы обжимного инструмента, прежде чем надавить на него с большим усилием. Вы сможете увидеть, все ли провода подключены, когда посмотрите через прозрачную пластиковую оболочку разъема.6. Тестирование соединительного кабеля Cat6
После успешного подключения обоих концов Ethernet-кабеля Cat6 вы сможете его протестировать.
