Лазерный уровень характеристики: Лазерный уровень. Описание, характеристики, применение и цены лазерных уровней

Как выбрать лазерный уровень или нивелир

Если строить дом, не пользуясь измерительными приборами, то получится всё наперекосяк, и долго он не простоит. Это знали еще наши предки, и обязательно проверяли горизонтальные и вертикальные плоскости на отсутствие погрешности. Пользовались они теми приборами, что имелись в те далекие времена.

Конечно, эти приборы нельзя было назвать совершенными, но ведь других не было. Нам повезло больше – сейчас каждому мастеру доступен нивелир, работающий на лучах лазера, осуществляющий измерения быстро и точно. О том, как выбрать лазерный уровень так, чтобы он в нужный момент не подвел и подходил именно под ваши потребности, вы прочитаете ниже.

О лазерном уровне: принцип работы и основные характеристики

В этом механизме для измерений используется тонкий и яркий лазерный луч. Для его появления собирается специальная конструкция на диодах. К слову, лазерное излучение первоначально использовали только военные. Затем, через довольно-таки большой промежуток времени, оно пришло в медицину, а после этого потихоньку внедрилось и в другие сферы нашей жизни, нашло применение в промышленности и строительстве.

Корпус лазерного нивелира состоит из пластика. На нем имеются вставки из латекса или резины, не позволяющие жидкости или пыли попасть внутрь точного прибора. Ведь стоит уровень отнюдь недешево, а на стройке на него и песок может попасть, и цемент, и вода, и капли краски. Поэтому защита корпуса жизненно необходима этому прибору.

Использовать лазерные уровни можно как на стройплощадке, так и в квартире для домашних нужд. Производители выпускают эти устройства самых разных видов, поэтому всегда можно подобрать подходящий лазерный уровень, ориентируясь на те задачи, которые предстоит выполнить с его помощью.

Достоинства приборов подобного типа:

1. Измерения, проводимые с их помощью, весьма точны: погрешность на один метр не превышает нескольких десятых от миллиметра.

2. Точка или линия, прекрасно видимая, намного удобнее визирной метки, которой оснащены обыкновенные нивелиры. Ведь по этой линии можно работать сразу, без разметки, например, пустив по ней строительную технику.

3. Устройство молниеносно производит измерения, к работе его готовить не надо, достаточно достать из футляра и всё.

4. Расположив прибор горизонтально, можно не беспокоиться о дальнейшем: он сам сделает измерения, причем очень быстро.

5. Не нужно быть специалистом, чтобы работать с лазерным нивелиром – с ним справится кто угодно.

6. Не требуется нескольких рабочих для измерений – прибор обслуживается одним человеком.

В общем-то, лазерный нивелир – не что иное, как более современный потомок всех остальных приборов для измерений: теодолитов, рулеток, уровней, обыкновенных нивелиров. Проверяют им любые вертикальные и горизонтальные поверхности, которые требуют соблюдения точности.

Видео. Все, что нужно знать о лазерных нивелирах

Разновидности и типы лазерных уровней

1. Дальномер, называемый в обиходе лазерной рулеткой – наиболее простое устройство.
Построитель — в быту носит название «лазерный нивелир» или «лазерный уровень».

2.  Статические построители.

• Статические построители линий (другие названия — кросслайнер или мультипризменный построитель)
• Статические построители осей (другие названия — указатель, точечный лазер).

3. Ротационные построители, строящие плоскости (другие названия — многопризменный построитель, нивелир).

Построители статического типа

Обычно такие приборы используют при строительстве и отделке квартир, фасадов, маленьких участков.

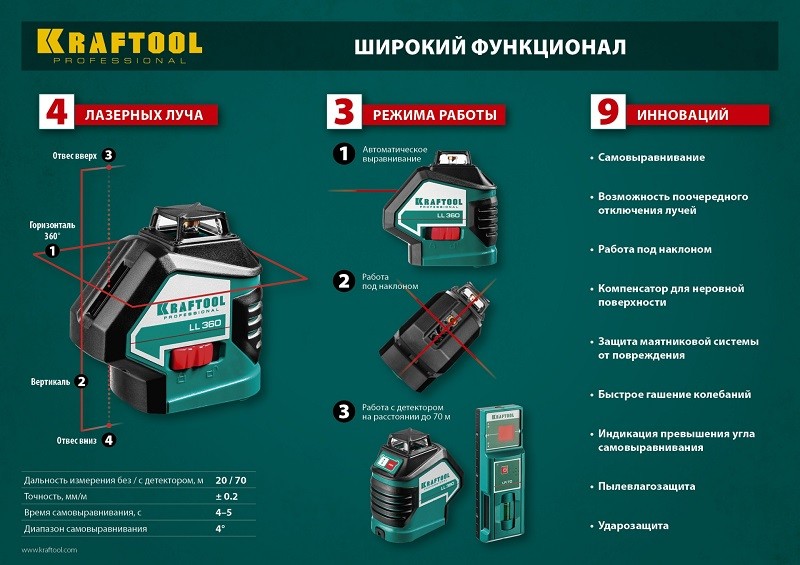

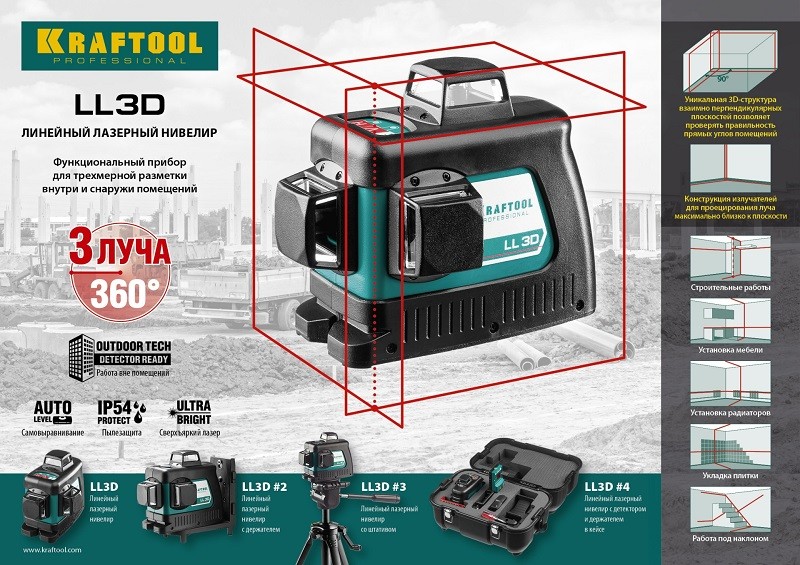

Построители линий

Кросслайнеры выпускают лучи, представляющие собой статичные линии. Эти линии образуются при прохождении луча лазера через специальную призму, и расщеплении его, а не путем вращения лазерного луча вокруг своей оси. Обычно эти расщепленные лучи далеко не достают – метров на двадцать, не больше.

Если же построитель использовать со специальным приемником, то его дальность можно увеличить до пятидесяти, а то и сотни метров. Чем мощнее светодиод и конструкция, тем дальше протягиваются лучи.

Пример работы кросслайнера.

Так как диодов и призм используется несколько, то и построители называют мультипризменными. Есть, впрочем, простенькие модели, где идет всего один луч, вертикальный или горизонтальный. Но их мало. В основном этих лучей два: вертикальный и горизонтальный. Так получается крест из лазерных лучей. У сложных моделей идет несколько линий и крестов, а есть и такие, которые можно использовать в качестве отвеса, они светят вверх (зенит) или вниз (надир).

Угол развертки линий стандартного построителя сто двадцать градусов. У более «крутых» моделей он составляет сто шестьдесят градусов. Чем больше угол, тем больше получается дополнительных пересечений линий. Случается и так, что все триста шестьдесят градусов используются (когда линии соединяются в полную плоскость).

В кросслайнерах обыкновенно бывает встроена самовыравнивающая система, маятникового или электронного типа. Чтобы показания были точными, с помощью уровня с обычным пузырьком, выравнивают прибор по горизонтали. Маятниковый компенсатор моментально располагает прибор так, чтобы его плоскость стала параллельна земле. И во время работы потихоньку происходит компенсация сдвигов и дрожаний.

Это делает система самовыравнивания. Максимальный допускаемый угол для компенсации у многих лазерных уровней составляет три градуса. Хотя есть модели, где этот угол пять и шесть градусов.

Если угол больше, чем это значение, автоматика сигнализирует, что надо вручную подстроить положение прибора. Это можно сделать с помощью подкручивания ножек, а можно и в другое место перенести устройство. Когда плоскость или линия нужны не строго горизонтальные и вертикальные, а наклонные, можно отключить автоматику, надеясь только на себя и подстраивая положение прибора вручную.

Разметка стены при помощи построителя линий закрепленного на стене.

Построители осей

Эти приборы называют еще точечными лазерами. У них не имеется излучателя, который вращается или системы призм, поэтому они дают лишь точки, указывающую нужное направление. Зато эти точки видно гораздо лучше, чем линию у предыдущего типа построителей. Особенно видно это тогда, когда солнечный свет ослепительно яркий. Ведь в построителях осей призм, гасящих луч, не имеется.

Пример работы точечного лазера.

У такого прибора лучей три или пять. Они направлены вверх, вперед, вниз, влево и вправо, соответственно. Точечные линии получаются перпендикулярными друг другу. Таким устройством можно разметить опалубку, проекции этажей, каркасы, перегородки, стены. Иногда такие приборы именуют лазерными отвесами, что не дает полную характеристику. Зенит можно получить, положив прибор на пол, а надир – приподняв его с помощью штатива.

Пример разметки потолка при помощи точечного лазера.

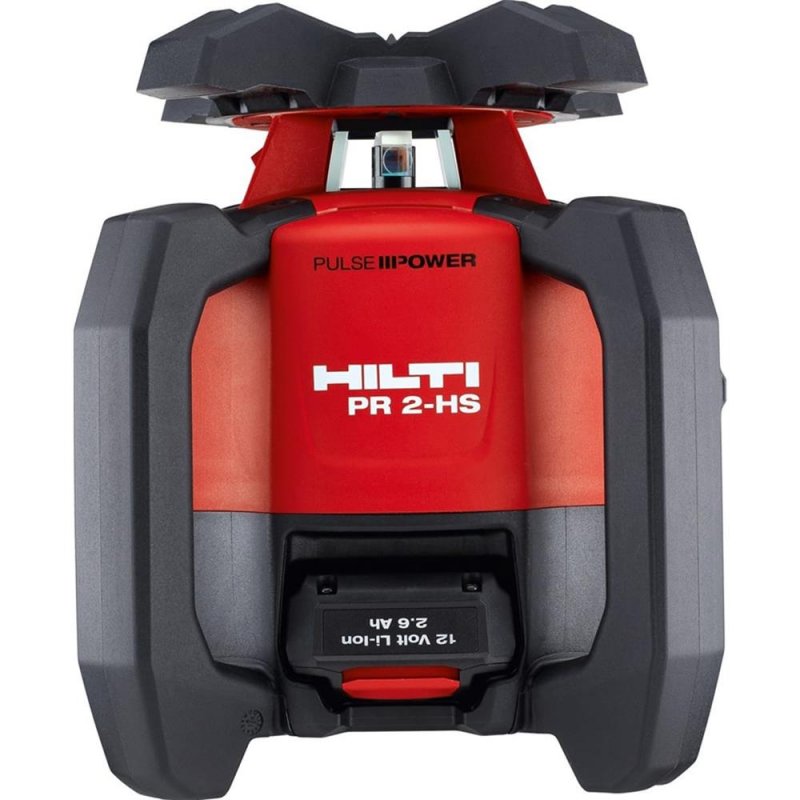

Ротационные построители, создающие плоскости

В этих устройствах световой пучок не рассеивается с помощью призмы, а вращается, за счет чего образуется плоскость. В общем-то, это указатель точечного типа с вращающимся мощным лазером. Дальность прибора весьма неплохая, поэтому его часто используют на строительстве, где внушительные площади. Хотя и внутри помещений (особенно больших) такие построители также вполне возможно с успехом применять.

Например, таким лазерным уровнем можно проверить поверхность несущей конструкции. Дополнительно ротационный построитель может создать луч лазера, направленный в зенит. Очень удобно таким устройством измерять разность между высотами.

Пример работы ротационного построителя.

Если дополнительно, не стоит никаких приспособлений, то дальность лазерного луча подобного устройства составляет от пятидесяти до семидесяти метров. Если же использовать приемник (обычно идущий в комплекте), то дальность возрастает просто фантастически: до трехсот, а то и до четырехсот метров. Чуткий приемник ловит луч на стройплощадке и дает об этом сигнал.

Как правило, лазерные нивелиры позволяют регулировать скорость вращения луча. Излучающую головку можно заставить крутиться со скоростью, составляющей от десяти до шестисот оборотов в минуту – это солидный диапазон. Причем регулировка помогает уменьшить расход источника питания, оставив его ресурс более полным. Да и функциональность устройства, возможность регулировки, существенно увеличивает.

Произведение разметки при помощи ротационного построителя.

Построители с вращающимся лучом могут образовывать лишь горизонтальную плоскость, а могут и настраиваться на штативе, показывая и вертикальную плоскость, и угловую. Но о последней, наклонной, плоскости, можно говорить лишь тогда, когда модель является очень «продвинутой».

В этом случае компенсатор горизонтального положения просто-напросто отключают, действуя вручную. Хотя есть модели, где одна ось компенсируется, а другая выставляется ручным способом, в некоторых случаях это может быть полезным.

Бывают ротационные построители с дистанционным пультом, дублирующим кнопки, расположенные на корпусе прибора. Это удобно – можно управлять устройством, отойдя от него на значительно расстояние. Также у всех ротационных нивелиров есть функция, называемая «вне уровня». Она не разрешит разметить что-либо неправильно.

Видео.

Классификация лазерных нивелиров

Видео. Классификация нивелиров по механизму выравнивания

Выбираем конкретную модель: 9 советов

Что ж, основные виды лазерных уровней нами рассмотрены, теперь осталось перейти к тем параметрам устройств, на которые следует обращать особое внимание. А также поговорим о том, что же может ограничить функциональность такого прибора, как строительный лазерный уровень.

1. Очень важным показателем является погрешность проекции. Так, купив на рынке по дешевке лазерный уровень неизвестного производителя, не надейтесь на его высокую точность. До трех (!) миллиметров на каждые десять метров будет составлять ошибка, а это немало. Если же купить модель подороже, да к тому же хорошего бренда, то погрешность не превысит одного, а то и всего лишь половины миллиметра.

Ротационные построители более точные. При покупке обязательно проверьте, какую погрешность выдает устройство.

2. Диапазоны (видимый и сканируемый), иначе, дальность действия – также существенны. Обычно известные фирмы здесь цифры занижают. Как начнешь пользоваться – результат намного лучше. Но это и неплохо, ведь наоборот было бы гораздо хуже, согласитесь. Размер рабочей зоны, который важен для ротационных устройств, у разных производителей высчитывается по-разному. Здесь смотрите, о радиусе или диаметре идет речь.

Одни фирмы могут написать первое, а другие – второе. Если покупаете статический построитель, спросите, может ли он работать с приемником. Если даже приемника нет в комплекте, хорошо бы, чтобы такая возможность была.

3. Подробно изучаем в паспорте устройства характеристики лазера. Это длина его волны, мощность и класс. Чаще всего применяют лазер с длиной волны шестьсот тридцать пять нанометров. Он имеет луч красного цвета с небольшой желтинкой. Зеленый луч более мощный, яркий и приятный глазу – его длина волны составляет пятьсот тридцать два нанометра. Раньше использовались еще лазеры с длиной волны шестьсот пятьдесят нанометров, но в настоящее время их уже сняли с производства.

4. Еще один немаловажный пункт: особенности самовыравнивания. Не очень хорошим вариантом является предельный угол в три градуса. Лучше, конечно, если данный угол составляет пять градусов. Также в паспорте указано время, за которое компенсатор настраивается. Естественно, чем оно меньше, тем лучше для пользователя.

Кроме того, иногда возникает необходимость устройство самовыравнивания выключить – должна быть такая возможность в хорошем приборе. Это бывает нужно, например, при работе на склоне или при передвижении прибора.

5. Теперь источник питания. Именно он определяет, сколько времени может работать прибор без перерыва. Статический построитель работает на батарейках-пальчиках или аккумуляторах не меньше десяти часов. Для экономии заряда ненужные лучи отключаем. Так как для вращения лазера надо больше энергии, то ротационные приборы пальчиковыми батарейками не обойдутся.

Они работают на щелочных, никель-кадмиевых или никель-металл-гидридных аккумуляторах. При этом важна емкость устройства для зарядки и его скорость. Ротационные лазерные уровни могут работать без перерыва от двадцати пяти до сорока часов.

6. Температура внешней среды, необходимая для нормальной работы, также указана в паспорте. Модели нивелиров профессионального типа, от надежных производителей могут работать и в мороз (при минус двадцати градусов), и в зной (при плюс пятидесяти градусов). Кроме того, обратите внимание и на такой показатель, как температура, допустимая для хранения прибора – обычно здесь температурный диапазон больше, чем необходимый для работы. Не спутайте эти две величины.

7. Защищенность корпуса бывает различной, ее можно легко определить по маркировке. Так, стандартная защита — маркировка IP54 – даст вам возможность пользоваться лазерным нивелиром и на пыльной стройплощадке, и под дождем. Для того, чтобы защитить прибор в случае падения, его оснащают демпферными накладками. Кроме того, тут важно и качество материала корпуса, и его эргономичность.

Вот, например, компания Spectra Precision выпускает модели, где в паспорте указано, что с прибором ничего не случится даже при падении с метра – полутора.

Естественно, при условии, что нивелир закреплен на штативе.

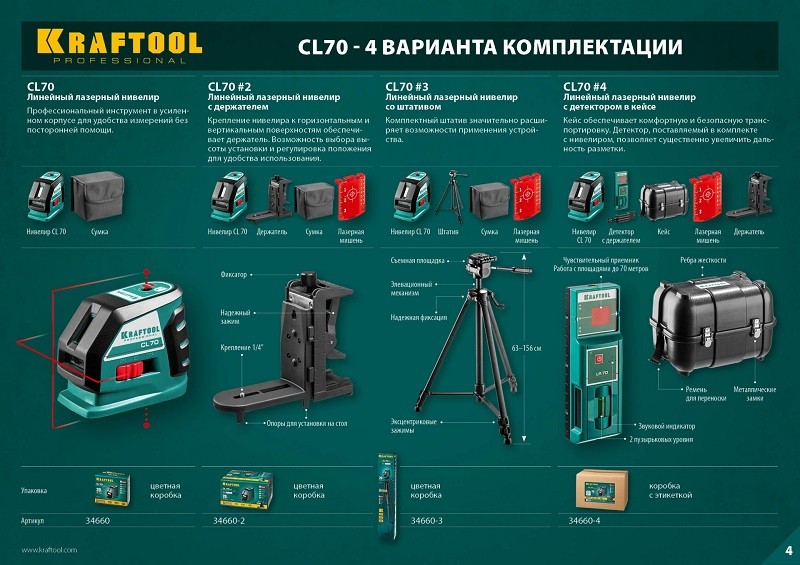

8. Комплектация. Что же прилагается к лазерному уровню, кроме самого нивелира, и всё ли это необходимо для работы? Итак, в комплекте с прибором могут поставляться:

• Сумка или кейс;
• специальные очки, помогающие увидеть луч лазера;
• дистанционный пульт;
• несколько плоских мишеней;
• штатив;
• устройство для зарядки, аккумуляторы или батареи;
• скобы или магниты, чтобы крепить прибор на потолок или стены;
• геодезическая рейка;
• приемник для перехвата луча.

9. Фирма-производитель. На первое место в рейтинге можно поставить фирму BOSCH. Надо заметить, что лазерные уровни Bosch высоко ценят и профессиональные строители, и домашние мастера. Цены на бытовые и профессиональные приборы этой марки могут отличаться друг от друга весьма существенно, но качество даже самой дешевой модели является отменным.

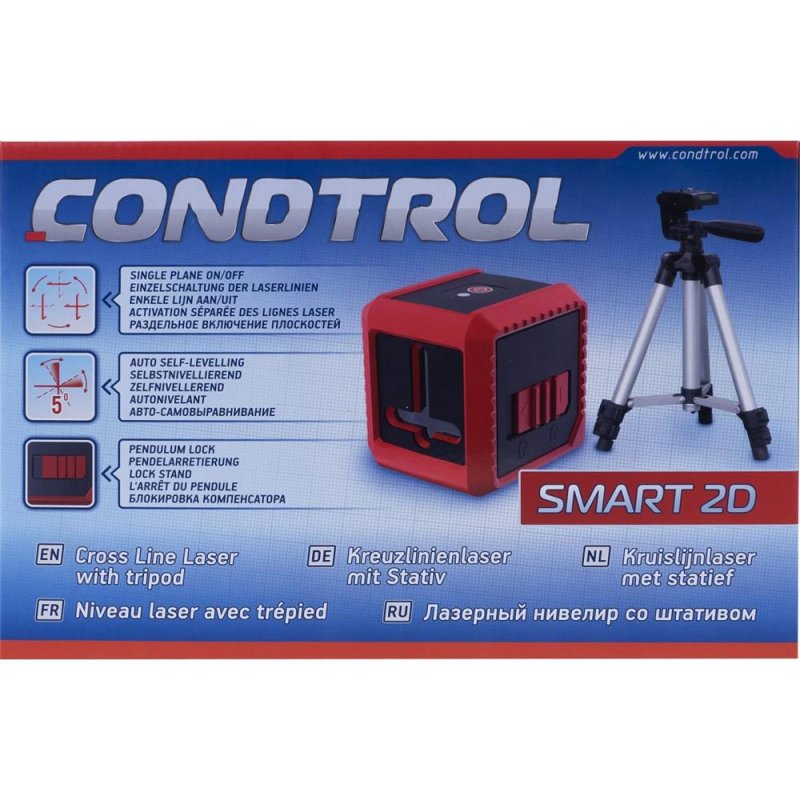

Компания Condtrol выпускает тоже очень даже неплохие лазерные уровни и нивелиры. Они, конечно, чуть уступают изделиям предыдущего производителя, зато имеют весьма приятную цену. Фирма Matrix, как говорят специалисты, выпускает не очень хорошие профессиональные нивелиры, но вот бытовые модели у нее на высоте. Изделия бренда Kapro, как профессиональные, так и бытовые, лучше использовать в помещении. Там они показали себя неплохо, на улице – похуже.

Те, кто приобрел для работы качественный лазерный уровень, ни разу не пожалели о своем решении. Ведь у этого точного инструмента сплошные достоинства, он просто идеален. Пусть цена его не очень низкая, но ведь высокое качество работ и сэкономленное время дорогого стоят!

Видео. О выборе нивелиров

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Поделиться:

Выбор лазерного уровня. Какой лучше, характеристики, виды, достоинства каждого вида.

• org/ListItem»>Главная
• Авторские статьи
• Инструменты

Современные строители проявляют высокие требования к технике, оборудование и приборам. Поэтому производители строительных принадлежностей стараются удовлетворить все их требования.

Теперь в процессе поклейки обоев, укладке кафеля для проведения ровной линии на поверхностях, нет необходимости пользоваться более примитивными способами измерения. Все нехитрые приспособления вполне можно заменить одним единственным прибором, который очень функционален. Называется он лазерный уровень. С его помощью вы без особого труда «прочертите» линию там, где вам нужно. Вам не нужно будет делать всю разметку вручную. Это значительно сэкономит время.

Общее описание

Перед тем, как приступать к выбору, желательно понять, по каким причинам этот строительный прибор пользуется такой популярностью. В маленьких помещениях трудно найти какую-то определенную точку для фиксации. Подобные устройства здесь будут очень кстати. С их помощью вы легко отметите нужные точки на необходимых поверхностях. При выборе строительного лазерного уровня необходимо учесть одну особенность прибора характерную только для него. Она заключается в возможности проектирования плоскостей на всех направлениях за очень недолгое время. Это дает возможность увеличить производительность труда при ремонтно-отделочных работах.

В итоге такие процессы, как заливка полов, укладка кафеля и другие, значительно упростились для строителей. Выбирая лазерный уровень для домашнего пользования, вы должны знать, что это устройство может крепиться на штативе, как фотоаппарат, а также к поверхностям, имеющейся в помещении. Это стало возможно благодаря магнитам, которые встроены в устройство. Цена таких нивелиров является довольно демократичной. При этом их польза неоспорима. Еще совсем недавно некоторые виды работ по строительству и ремонту могли занимать много времени.

Теперь же на них вам потребуется втрое больше времени. Теперь самое время узнать, для каких работ предназначен лазерный уровень. Какие задачи он способен облегчить для строителя?

Давайте разберемся.

Особенности

Прежде всего, нужно разобраться в том, какие работы можно будет выполнить, используя данное устройство внутри здания или снаружи. Вполне возможно, что вам будет намного легче работать с универсальным прибором. Его можно использовать для того, чтобы проверить уровень имеющихся поверхностей. Главная задача такого оборудования заключается в формировании линий и осей, которые заданы. Важным параметром является дальность работы устройства.

Разбираясь с тем, что такое лазерный уровень, и как выбрать соответствующую модель, нужно отметить одну деталь. Он является важным помощником при выполнении работ ремонтно-строительного типа. Без него вы не сможете правильно залить фундамент, выровнять основание, провести монтаж дверей и окон, уложить кафель, поклеить обои и так далее. Данный прибор прост и очень удобен в использовании. С правилами его использования может справиться даже не профессионал, если он внимательно читал инструкцию.

Итак, с настройкой и использованием уровня проблем возникнуть не должно. А вот с его выбором вам будет непросто. Все потому, что на строительном рынке данное устройство представлено разнообразными моделями в довольно большом количестве. Все они отличаются по техническим параметрам и цене. Именно это и затрудняет выбор уровня лазерного типа. Поэтому вначале будет намного разумнее, если вы изучите все типы нивелиров, которые существуют, и их характеристики. Только так вы сможете подобрать то, что вам нужно. Если вас интересует вопрос цены, то можем порекомендовать сайт наших партнеров: t-ndt.ru

Виды

Итак, лазерные уровни различаются по тому, какой тип выравнивания имеют, сколько плоскостей могут охватить сразу, а также по виду излучателей.

Тип выравнивания

По типу выравнивания нивелиры бывают следующими.

1) Ручные.У таких устройств выравнивание происходит по пузырьковому уровню, который встроен в корпус.

2) Самовыравнивающиеся:

А) маятниковые.Эти устройства оснащены системой выравнивания, которая является механической. Она оснащена маятником и излучателем лазера, который закреплен на нем. При установке маятник начинает колебаться, а затем выравнивается за счет своего собственного веса. Отдельные из подобных устройств оборудованы индикаторами света или звука, которые сообщают о том, уровень подобран.

В) электронные.Выравниватели такого типа получают информацию о том, как расположено устройство, используя датчики. Он выравнивает пучок света строго горизонтально, используя для этого серводвигатели.

3) Комбинированные.Данный тип измерителей может иметь выравниватель электронного вида для поверхностей, расположенных горизонтально, и ручной для тех, которые расположены вертикально.

Лучи проецирования, их количество

Если говорить о количестве плоскостей, на которые могут проецироваться лучи, то уровни бывают такими:

1) Однолучевые. Они работают только на одной поверхности.

2) Двулучевые.Работают в двух плоскостях.

3) Трехлучевые.Используются для работы в трех плоскостях, соответственно.

Виды излучателей

Если говорить о видах излучателей, то лазерные нивелиры бывают следующими.

1. Точечные.Они работают по принципу указки из лазера. Такие устройства проецируют на поверхность одну точку или сразу несколько. В зависимости в скольких плоскостях проводятся измерения.


2. Линейные.Они в процессе излучения как бы прочерчивают на поверхности видимые линии.


3. Ротационные.Эти устройства оснащены лучом, который крутится с большой скоростью, что позволяет ему «нарисовать» на поверхностях линии.
   Если необходимо спроецировать луч на очень дальнее расстояние, которое равно нескольким сотням метров, то для этого используют особый приемник, притягивающего луч лазера Он позволяет с высокой точностью поймать луч лазера. Даже в тех случаях, если вы не можете го видеть.



Принцип работы

Линейные лазерные уровни проецируют лучи в виде линий. Почти все модели, которые можно встретить на строительном рынке, могут проецировать сразу две линии. Одна чертится строго вертикально, а другая горизонтально. Они встречаются под точным прямым углом. Если нивелир стандартный, то линии разворачиваются под углом в 120 градусов. Этого с головой хватит для того, чтобы провести большую часть работ по ремонту и строительству. Модели более сложного типа имеют градус развертывания, равный 160 градусам. Это дает возможность получить не одну, а несколько линий, которые пересекаются между собой. Но такие устройства стоят довольно дорого. Их чаще используют опытные специалисты при проведении серьезных замеров.
Точечные излучатели отличаются тем, что прорисовывают на поверхностях не линии, а точечки. Свет лазера не просеивается через призму, не расщепляется. Это дает возможность провести линии на приличное расстояние и разглядеть их даже, если солнечный свет очень ярок. Подобный измерительный прибор хорошо подходит для применения на отрытом пространстве и в помещениях, которые имеют большие размеры. Точечные устройства незаменимы, когда нужно перенести вертикальные линии при построении многоэтажных зданий, определить, в каком направлении нужно разместить перегородки, каркасы, опалубки и так далее.

Ротационные нивелиры считаются наиболее функциональными, но и стоимость их соответствующая. Они, как и линейные построители, дают возможность провести линии и по вертикальным, и по горизонтальным плоскостям. Самое главное отличие заключается в том, что линии получаются благодаря источнику света, который очень быстро крутится. Построители ротационного вида можно применять для осуществления любых видов ремонтно-отделочных работ. Они способны заменить оба предыдущих вида. Световой лучик может быть видным на расстояние в 60 метров. Если же используются ретрансляторы, то расстояние увеличивается до 400 метров. Отметим, что для бытового использования такие устройства не рациональных ввиду их высокой стоимости.

Конструкция

Проекционные лазерные уровни используются в тех случаях, когда нужно провести расчеты внутри помещения. Их принцип работы заключается в том, что создается лазерная проекция на нужной плоскости. Отметим, что плоскостей может быть и несколько. Данное устройство по своей конструкции состоит из таких деталей, как:

• Корпус.
• Излучатель.
• Оптическая система.
• Выравниватель.
• Блок управления.
• Элементы питания.

Корпус для уровня делают из такого материала, как высококачественный пластик. Чтобы защитить прибор от действия влаги и пыли, его корпус защищают вставками и уплотнителями из резины. Благодаря этому, прибор можно использовать практически при любых условиях.
Что касается излучателей, то их делают из светодиодов высокой мощности. Они способны создавать монохроматический свет. Только светодиоды могут выдавать такое излучение нужной мощности. В процессе работы они не потребляют много электроэнергии, не нагреваются и отлично переносят точечные отметки и другие воздействия механического типа. Отметим, что только светодиоды способны излучать такой свет. Поэтому именно их используют при создании любых лазерных устройств.

При выборе уровня лазерного типа, необходимо учитывать все его характеристики. Это даст возможность купить ту модель, которая больше всего подойдет для ваших условий работы.

О дополнительных элементах

Луч света, который генерируется при помощи светодиодов, попадает систему оптического типа. Она состоит из линз. С их помощью тоненький луч света может фиксироваться в нужной точке. Благодаря этому на дальнем расстоянии размер точки абсолютно не изменяется, а остается таким же, как и на выходе из устройства. Отдельные модели оснащаются призмами. Они превращают поток света в одну четкую линию на поверхности.

Как выбрать

Лазерный уровень выбирается с учетом технических характеристик. К таким относятся:

1. Проекционная дальность.В целях личного пользования лучше всего приобретать приборы, имеющие проекционную дальность до 20-ти метров. Они дешевле, чем модели профессионального уровня и потребляют меньшее количество электроэнергии.
2. Число проекций.Чем больше будет число проекций, тем больше строителей сможет пользоваться нивелиром. Это очень важное условие для бригад строителей, которые работают на больших предприятиях. Для применения в бытовых условиях вполне будет достаточно нивелира, который создает две пересекающиеся проекции или обычный прибор точечного вида.
3. Размер погрешности.Любое устройство, которое используется для измерительных работ, имеет определенную погрешность. Ее значение должно быть указано в соответствующей документации. Если прибор профессиональный, то погрешность не может быть больше, чем 0,2 мм/м. Если выбирается бытовой прибор, то размер погрешности должен быть не больше, чем 0,8 мм/м.
4. Очень важно, чтобы выбранное устройство можно было использовать на местности открытого типа. Если вы планируете использовать измерительный прибор на улице и зимой, то выбирайте модель, которая сможет работать в таких условиях.
5. Вид крепления.Если измерительные работы будут проводиться на открытой местности, то прибор должен иметь специальный штатив для крепления. Для работ внутри помещения у уровня должны иметься специальные крепления, которые позволяют закрепить прибор на стене.

Видео. Как выбрать лазерный нивелир, часть 1

Видео. Сравнение лазерных нивелиров

Ротационные лазерные нивелиры

Руководство по функциям и техническим характеристикам

Лазерные нивелиры указывают или вращаются для создания контрольной точки, линии или плоскости и используются в строительстве для определения и задания высоты строительных элементов. Лазерные нивелиры облегчают точные и быстрые операции по нивелированию на большой площади. После настройки выравнивание может выполняться одним человеком.

При использовании вне помещений лазерные нивелиры почти всегда используются с приемником, прикрепленным к нивелирной рейке или установленным на тяжелом оборудовании для управления лазерным оборудованием. При использовании для внутренних работ видимый луч часто направляет строительные работы, но иногда для больших внутренних рабочих площадей используется приемник. Вращающиеся лазерные нивелиры, используемые для управления машинами, более мощны, чтобы проецировать базовую плоскость на большее расстояние.

Цена на новые лазерные нивелиры определяется мощностью, характеристиками и долговечностью. Ротационные лазерные нивелиры начального уровня от качественных производителей можно приобрести всего за 500 долларов, а более дорогие устройства — до 1400 долларов. За последнее десятилетие цены на лазерные нивелиры резко упали, а мощность, точность и функциональные возможности выросли, что сделало эти инструменты невероятно ценными с точки зрения производительности, которая может быть достигнута при относительно небольших инвестициях.

Общие спецификации

Технические параметры, спецификации и характеристики лазерного уровня включают следующее:

• Возможность автоматического нивелирования 5°), и эта функция, широко используемая в настоящее время, может быть самым важным достижением в области лазерных уровней. В автоматических лазерных нивелирах используется компенсатор, который гарантирует, что линия визирования всегда горизонтальна, независимо от того, выровнена ли лазерная установка.
• Точность на указанном расстоянии от передатчика – обычно ± 5 мм на 30 м для более дешевых устройств и более точно (± 1 мм на 30 м) для более дорогих устройств
• Мощность луча > рабочий диапазон — приемник может находиться на расстоянии от передатчика (175 м для более дешевых устройств и до 700 м+ для более дорогих устройств).
• Источник света (видимый (зеленый/красный) или невидимый (инфракрасный) – большинство лазерных уровней излучают красный луч, но зеленый часто используется для внутренних блоков, поскольку зеленый луч в два раза более видимый.
• Диапазон рабочих температур — Более дорогие устройства имеют более широкий диапазон температур, что позволяет использовать их в более экстремальных температурных условиях.
• Стандарт защиты от атмосферных воздействий – Существуют стандарты, определяющие степень устойчивости устройства к неблагоприятным условиям окружающей среды (влажность, пыль). Устройства по более низкой цене часто производятся в соответствии со стандартом IP54 (водонепроницаемость), тогда как более дорогие устройства соответствуют более высокому стандарту, например IP66 (пыле- и водонепроницаемость).
• Прочность корпуса/корпуса – Несмотря на то, что всегда рекомендуется осторожное обращение, лазерные нивелиры могут подвергаться суровым условиям во время транспортировки и использования на строительной площадке, поэтому использование прочного корпуса полезно, в том числе для защиты маяка (конструкция, стеклянные окна). Как правило, лазерные нивелиры более высокого уровня имеют более прочный корпус и лучшую защиту маяка, а внутренние компоненты более высокого качества амортизируются от корпуса для обеспечения большей ударопрочности.
• Фиксированная или вращающаяся балка; скорость   Большинство новых лазерных уровней представляют собой ротационные лазерные уровни. Более продвинутые модели автоматических лазерных нивелиров позволяют устанавливать скорость вращения от 0 об/мин (фиксированная точка) до 600 об/мин, либо с приращением, либо с переменной настройкой
• Источник питания: Может быть щелочным или перезаряжаемым (или допускать и то, и другое), причем перезаряжаемый предпочтителен, если устройство используется часто и/или в течение продолжительных периодов времени.

Общие характеристики

Соответствие уклона — это функция, позволяющая наклонять лазерную плоскость по одной оси (а на некоторых моделях по обеим осям). Эта функция позволяет пользователю спроецировать градацию с места установки прибора в удаленную точку, и после того, как градация будет согласована в удаленной точке, ее можно спроецировать на обширную территорию. Хотя процент уклона неизвестен (хотя его можно было бы рассчитать, если бы было известно расстояние), эта функция позволяет выполнять определенные работы по уклону. При работе одного человека эту функцию согласования уровня легко выполнить, если лазерный уровень имеет дистанционное управление (иногда необязательное).

Сигнальная лампа не горизонтального положения сообщает пользователю, что устройство было нарушено и больше не находится в горизонтальном положении; некоторые системы позволяют также отображать предупреждение на приемнике. Некоторые устройства реагируют на сигнал предупреждения о выходе за пределы уровня, останавливая вращение лазера и выключая устройство.

Пригодность для управления машиной в значительной степени определяется более мощным лазерным лучом, который обеспечивает больший рабочий диапазон, обычно необходимый для земляных работ с использованием управления машиной.

Возможность дистанционного управления : Не все лазерные нивелиры поддерживают дистанционное управление (и если оно включено, дистанционное управление обычно не является обязательным) и не требуется для большинства применений, но очень помогает при использовании функции сопоставления оценок и одного человека. выполняет задание. Обратите внимание, что дальность действия пультов дистанционного управления для лазерных уровней обычно составляет примерно половину рабочего расстояния.

Температурная компенсация — это усовершенствованная функция, сводящая к минимуму влияние температуры на мощность лазера и стабильность луча и автовыравнивания.

Предупреждение о низком уровне заряда батареи сообщает пользователю о том, что мощность на исходе, и эта функция включена во многие устройства.

Лучшие ротационные лазерные нивелиры и производители

Ротационные лазерные нивелиры высочайшего качества от Trimble Spectra Precision, Trimble Apache, Proshot, Geomax, Leica, AGL, Agatec и Topcon, поскольку они вкладывают значительные средства в исследования и разработки. отраслевые драйверы продуктовых инноваций. Бывшие в употреблении устройства этих производителей, за которыми хорошо ухаживали, сохраняют хорошую ценность, если их покупать у хорошего поставщика. Есть много дополнительных фирм, которые производят новые инструменты, и многие из них имеют специфические продуктовые ниши и ценовые диапазоны (в основном низкие). Покупатели также должны знать о растущем распространении на рынке недорогого, часто некачественного оборудования. В лазерных нивелирах и других геодезических приборах существует неразрывная связь между качеством и ценой, поэтому вы определенно получаете то, за что платите.

Как используются лазерные нивелиры в геодезии и строительстве?

Перейти к содержимому

Предыдущий Следующий

• Посмотреть увеличенное изображение

В строительной отрасли очень высокая конкуренция. Каждая компания хочет быть лучшей и предоставлять наиболее эффективные услуги, но трудно выделиться, когда доступно так много различных развивающихся технологий.

Лазерные нивелиры быстро стали одним из наиболее эффективных и продуктивных способов упростить процесс съемки (и некоторых других элементов строительства, если уж на то пошло). Однако не каждый лазерный уровень подойдет для каждого проекта или потребности клиента.

Что такое лазерный уровень?

Лазерный уровень — это устройство, использующее луч света для построения горизонтальных и вертикальных линий. Он широко используется в геодезии, строительстве, архитектуре и некоторых инженерных дисциплинах.

«Лазерный уровень» на самом деле называется лазерной плоскостью или отвесом , потому что он излучает вертикальную плоскость света от земли, которая действует как традиционный ватерпас.

Хотя они используются чаще других, лазерные уровни имеют сотни различных функций. Их можно использовать для проверки горизонтального и вертикального положения точки на поверхности, установления «точечных уровней» (горизонтальных эталонных поверхностей), повышения производительности за счет устранения повторений, повышения точности за счет их повышенной точности… список можно продолжить.

Как лазерный уровень используется в геодезии?

В геодезии лазерный уровень можно использовать, чтобы помочь геодезистам установить контрольные точки, когда им нужно определить высоты между двумя точками. Два наиболее распространенных применения лазерного уровня — это установка абсолютной точки и высот.

Абсолютная точка — это опорная точка, которая не движется; вы можете использовать его для определения изменений высоты между любыми другими точками поверхности. Это похоже на нивелир, который использовался в старые времена, когда они отмечали место на земле флажком — пока этот флажок оставался там, вы могли определить, где вы находитесь по отношению к вашей начальной точке.

Самое существенное отличие заключается в том, что с современными технологиями вам не нужно, чтобы кто-то держал щуп или направляющий болт при измерении чего-то еще. Вы можете просто установить штатив (или расположить себя) в одном месте, и инструмент выравнивания автоматически отметит высоту другого места относительно этой фиксированной точки.

Особенности лазерного уровня

Как выбрать подходящий лазерный уровень? Есть много функций, которые вы должны искать, но вот две важные:

1. Точность — Стандарт — 1/8 дюйма на сто футов (1:100). У кого-то это выше, у кого-то меньше, но это отраслевой стандарт, установленный Американским национальным институтом стандартов (ANSI).

Если вам нужна более высокая точность и ваш бюджет позволяет это, приобретите лучшее оборудование. Вы всегда можете арендовать оборудование во временное пользование, если оно не совсем готово. Однако небольшое изменение в этом вопросе связано с вертикальной точностью; некоторые уровни могут рекламировать свою горизонтальную точность (что нас больше всего волнует), но ничего не говорят о своей вертикальной точности. Итак, это еще одна вещь, на которую следует обратить внимание.

2. Скорость — Лазерные уровни бывают двух видов: вращающиеся лазеры и плоскостные лазеры (также называемые линейными лазерами). Ротационные лазеры излучают луч света из одной точки устройства; они также могут вращаться на 360 градусов, поэтому вы можете настроить их так, как вам нравится, и просто поворачиваться, пока все не выровняется. Плоские лазеры имеют юстировочный пузырь, который позволяет вам смотреть только в одном направлении одновременно; они более точны, но медленнее, чем ротационные лазеры, из-за своей конструкции.

Что касается скорости, плоские лазеры, как правило, быстрее, чем вращающиеся, потому что для перемещения устройства требуется меньше времени, чем для поворота лазерного луча к каждой метке. Однако некоторые поворотные устройства могут быть такими же быстрыми или даже быстрее, потому что они могут использовать гравитацию, и независимо от того, куда вы их направите, их юстировочный пузырь всегда направлен вертикально.

Линейные лазеры обычно используются в геодезическом оборудовании, в то время как ротационные лазеры имеют больше применений, чем геодезия, выравнивание строительных конструкций и т. д.

Проводные и беспроводные лазеры — что выбрать?

Геодезические работы очень практичны; в зависимости от вашей специальности (например, топографы) вы можете провести целый день, устанавливая опорные точки и измеряя относительные высоты между ними (в этом случае проводное устройство будет лучше, поскольку оно будет иметь большую мощность).

С другой стороны, если вы работаете в строительной компании и вам нужно быстро измерить на строительной площадке, то беспроводное устройство будет лучше, так как вы можете передвигаться по лестнице или висеть на подмостках, не беспокоясь о спотыкании. над вашим силовым кабелем.

Если бюджет не слишком важен, оба типа могут вам пригодиться. Возможность использовать любой из них даст вам большую гибкость в том, как вы будете выполнять свою работу, и всегда приятно иметь самое лучшее оборудование, чтобы, когда кто-то спрашивает: «Какой у вас лазерный уровень?» видеть любые красные флажки.
