Лестница своими руками из металла чертежи фото: Металлическая лестница, сделанная по чертежам своими руками

Металлическая лестница, сделанная по чертежам своими руками

Как сделать металлическую лестницу своими руками? Вот вопрос, которым задаются многие люди, решившие не отдавать строительство своего гнёздышка на откуп работникам-профессионалам, а все сделать самостоятельно. Во-первых, дворцом, построенным своими руками, можно хвастаться до старости. Во-вторых, легенда о предке, который построил дом, наверняка будет передаваться из поколения в поколение!

• Почему именно она — металлическая лестница?
• Скрыть или открыть?
• Делаем металлическую лестницу своими руками
• Считаем и чертим
• Требования к лестницам из любых материалов

Единственное, чтобы можно было спокойно спать и не бояться, что лестница не выдержит все возложенные на неё надежды и обязанности, можно только в том случае, если все работы проведены качественно, в частности, большое внимание придётся уделить расчётам, чертежам и подготовке к строительству. Возможно, стиль дома уже выбран, и под него отлично подходит металлическая лестница.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница, в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

• На одном косоуре (опора располагается посередине ступени).
• На косоурах (ступень крепится на опору).
• На тетивах (опора сбоку ступени).
• На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
• Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Если бюджет ограничен, то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Когда деньги не проблема, можно подумать об открытом каркасе, который после установки ступеней и перил покрывают эмалью — такие каркасы весьма элегантны и изящны, если, конечно, сварные швы выполнены сварщиком-«ювелиром» с многолетним стажем. В целом это хороший вариант, когда нужна лёгкость и воздушность в стиле дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

1. Свариваем раму из швеллеров;
2. На боковые грани навариваем уголки;
3. Укладываем ступени:
   • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
   • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
   • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Есть ещё много разных вариантов строительства своей металлической лестницы, но мы остановились на самом простом из них, свой идеальный вариант из металла вы можете выдумать самостоятельно.

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

• Минимальная ширина — не менее 900 мм.
• Постоянный уклон лестничного марша.
• Мощное ограждение, которое справится с нагрузкой в 100 кг.
• Глубина ступеней от 270 мм.
• Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере

той же самой лестницы, прямой одномаршевой.

1. Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
2. Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
3. Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
4. Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

изготовление из металла, сварные как делать и железные

Учитывая все требования безопасности, железную лестницу можно смастерить самостоятельно

Для того чтобы качественно спроектировать чертежи железной лестничной конструкции, нужно высчитать целый ряд показателей и учесть даже такие моменты, как тип применяемого стройматериала. От того, насколько правильно будет выполнено строительство, зависит прочность, надежность и долговечность конструкции. О том, как изготовить лестницу из металла, каковы особенности металлоконструкций речь пойдет ниже.

Содержание материала:

• 1 Металлическая лестница своими руками: особенности
• 2 Изготовление металлических лестниц: что подготовить
• 3 Сварные лестницы из металла: варианты конфигураций
• 4 Лестница своими руками из металла: чертежи
• 5 Как изготовить лестницу из металла: монтаж
• 6 Как сделать металлическую лестницу: наружная конструкция

Металлическая лестница своими руками: особенности

Первостепенно нужно рассмотреть такой вопрос, как особенности лестничных конструкций из металла в целом. Для этого следует обращать внимание на принципы соединения главных элементов. Особенности того или иного дизайн-проекта должны отображать чертежи конструкции из метала, следует рассмотреть, как сделать их самостоятельно дома.

Прежде всего, нужно провести расчет следующих показателей:

• Высота и ширина ступеньки;
• Уклон конструкции;
• Размещение ступенек относительно друг друга.

Расчет делают точно так же как и для любой другой лестничной конструкции. Если чертежи делаются своими руками, следует обратить внимание на то, что необходимо верно распределить нагрузку и места, где будут расположены дополнительные соединения, чтобы вхождение на 2 этаж было безопасным. Нельзя не сказать и о достоинствах лестниц из металла.

Перед тем как приступить к изготовлению лестницы, необходимо произвести расчет важных показателей

Преимущества конструкций из металлопрофиля следующие:

• Надежность;
• Изобилие дизайнерских решений;
• Возможность сочетания с другими стройматериалами;
• Долгий срок службы;
• Быстрый и несложный монтаж входных конструкций.

При желании в доме можно сделать и 2металическии конструкции. Самое главное подготовить все необходимое и выполнять работу как предписывает пошаговая инструкция.

Изготовление металлических лестниц: что подготовить

Для того чтобы выполнить изготовление действительно надежной лестничной конструкции, важно применять только подходящие стройматериалы.

В независимости от типа разработанного самостоятельно проекта, часть элементов металлокаркаса будет соединена между собой швами, потребуется профессиональная сварка.

Это условие обязательно и для покупных модульных конструкций. В связи с этим сварные элементы должны хорошо свариваться, а также выдерживать достаточную нагрузку на растяжение. Именно поэтому не следует брать для работы в частном доме косоуры шпалы.

А вот успешным будет применение:

• Профиля уголка;
• Трубы;
• Швеллеры.

При изготовлении металлической лестницы понадобятся трубы и швелерры

Когда составляется схема и производятся расчеты для железных лестниц, надо обращать внимание на распределение нагрузки. Для этого необходимо провести расчет массы всех ступенек, их количества и площади. Для того чтобы определить расчетную нагрузку результат следует помножить на коэффициент, который характеризует надежность, а именно на 1,1.

Для того чтобы чертежи-схемы указывали на нагрузку при переноске предметов на 2 этаж, необходимо еще раз перемножить результат на коэффициент – 1,4.

Результат, какую нагрузку по максимуму могут оказывать передвигающиеся по ступенькам люди без ущерба для лестницы. Места, на которые оказывается большее давление, необходимо усилить болтами, даже если нет уверенности в надежности сварки. Для обустройства ступенек и перил, возможно, комбинировать металл, с древесиной. Для уличных конструкций дачи хорошо создать ступени из листов перфорированной стали или прутьев арматуры.

Сварные лестницы из металла: варианты конфигураций

При создании проекта лестниц из металла необходимо учитывать нюансы каждого типа металлоконструкции.

Зачастую выбор производится из таких вариантов:

1. Прямой марш. Ступеньки имеют одинаковый размер, устраиваются последовательно по прямой линии. Опора на косоур.
2. Забежные лестничные конструкции. Марш поворотный, на нем установлены забежные ступеньки или площадки.
3. Винтовая конструкция. Основа металлокаркаса – ось, к которой прикрепляются забежные ступеньки под правильным углом с комфортным шагом для человека.
4. Складная на чердак. Это самая компактная лестница, которая состоит из соединенных между собой выдвигаемых секций. Модель похожа на приставную и обычно служит для входа на редко используемые, верхние помещениям, такие как чердак или мансарда.
5. Лестница для металлочерепицы.

Вариантов конфигураций сварных лестниц может быть несколько

В каждом случае прорабатывается отдельный чертеж, проводится подробное составление сметы для лестниц из металла. Расчет цифр основан на вычислении подходящих параметров для индивидуального размещения ступенек и опор.

Если для маршевой конструкции высчитывать данные надо по формуле, для складной достаточно определить периодичность устройства перекладин, чтобы передвижение было удобным. Винтовые и забежные лестницы построить, если человек не специалист будет трудно, так как чертежи отчасти основаны на графическом подходе.

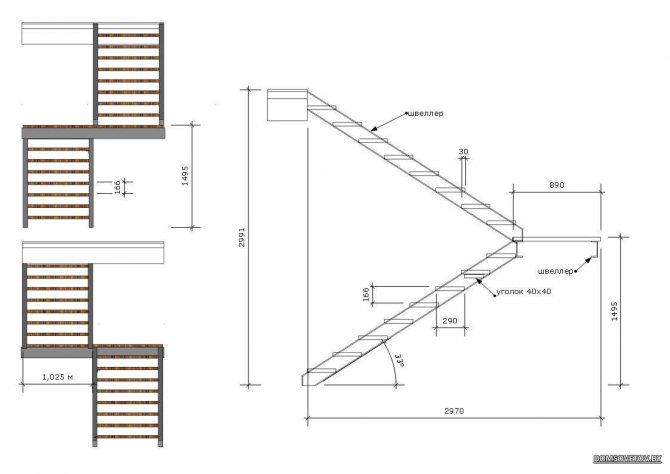

Лестница своими руками из металла: чертежи

Чтобы разработать дизайн-проект лестницы из железа на 2 этаж, нужно прорисовать чертежи в 2-х проекциях: горизонтальной и вертикальной. Если в планах рассчитать параметры, используя графику, надо сопоставить 2-е картинки в масштабе так, чтобы размеры, возможно, было перенести на ось координат. Этот подход дает возможность без проблем приблизительно определить расположение и габариты входных ступенек.

Чертеж для лестницы своими руками обязательно прорисовывается в двух проекциях

Так как всё же надо наиболее точно высчитать параметры металлической лестницы на 2 этаж, важно учесть такие моменты:

1. Число ступенек – производство расчета ориентировочное и уточняется в дальнейшем. Следует длину пролета поделить на высоту ступеньки, которая запланирована.
2. Шаг лестничной конструкции – это расстояние, на которое наступает нога при вхождении или спуске по ступенькам. Традиционно берут размер 60–65 см.
3. Ширина проступи – составная часть шага лестницы, глубина ступеньки. Должна давать возможность ноге закрепиться на поверхности.
4. Высота подступенка – это высота ступеньки, то есть интервал между 2-мя последовательными ярусами. Тоже включена в расстояние, предусмотренное под шаг.
5. Длина ступеньки – это ширина самой лестничной конструкции, должна давать возможность без препятствий пройти человеку с грузом.

Когда чертежи прорисованы, можно начинать строительство.

Как изготовить лестницу из металла: монтаж

После того как будет выполнен расчет лестничной конструкции и будут созданы основные самодельные стальные элементы, надо начинать первый этап монтажа. Для начала необходимо укрепить металлокаркас. Он включает в себя металлические косоуры и опорные столбы. Именно для этих элементов и выполняется расчет максимальной нагрузки.

Для устройства ступенек могут применяться кобылки из труб, уголков или швеллера.

Также возможно выполнять крепеж прямо к тетиве. Тогда необходимо выполнить расчет интервалов расположения крепежей и разработать схемы-чертежи для ступенчатых косоуров.

Перед началом монтажа лестницы необходимо укрепить металлокаркас

Выполнить самостоятельно дизайн-проект лестницы на 2 этаж или сварить каркас наружных моделей не так уж и сложно, если придерживаться:

• Индивидуальных потребностей;
• Правил ГОСТ;
• Правил СНиП.

Примерные данные разработаны почти для всех типов изделий. Эскиз, образец и проект можно заказать в специализированной компании в Череповце или другом городе, такие услуги сегодня актуальны. Главное не забыть про договор.

Как сделать металлическую лестницу: наружная конструкция

Металлическая конструкция для наружного применения делается достаточно просто. Нужно только иметь сварочный аппарат или другое спецоборудование, с помощью которого возможно воплотить в жизнь самые смелые решения. Металлоконструкции во многом превосходят лестницы из дерева, они надежнее, долговечнее. Ступени лестницы надо делать из арматуры с зазором.

На прутьях не будет задерживаться снег, а наледь можно будет легко снять. Устраивать листы не рекомендуется, такая лестница будет скользкая, опасная.

Наружная конструкция металлической лестницы делается достаточно легко

Поступи и площадки можно делать из рифленой стали. Для строительства лестничной конструкции надо применять швеллер. Его нужно устроить на ребро. Надо помнить и об ограждении. Оно может быть сделано из уголковой стали, шириной 45 мм. Соединить между собой все составные части лучше всего при помощи электродуговой сварки.

Лестница получится:

• Прочной;
• Надежной;
• Долговечной.

Если швеллер применяется в качестве косоуров, то необходимо приварить к нему кобылки, из металла, которые имеют кронштейны для крепежа ступенек.

Железная лестница своими руками: пошаговая инструкция (видео)

С размерами надо определиться еще на стадии составления чертежей. Приложив немного усилий и времени можно в результате получить красивую, надежную лестницу, которая прослужит многие годы.

Примеры сварных лестниц (фото)
