Гофра металлическая для проводки: как выбрать правильно

Металлическая гофрированная труба

Гофрированная металлическая труба для электропроводки в последнее время находит все более широкое применение. Ее используют для защиты провода от механических повреждений, для защиты от тепловых воздействий и как защиту окружающих предметов от возгорания в случае повреждения провода.

Кроме того, металлическая гофра нашла широкое применение в качестве дополнительной защиты от поражения электрическим током, а также для защиты кабеля от агрессивных сред.

Содержание

  • Виды и характеристики гофрированной трубы
    • Виды гофрированной трубы
    • Характеристики металлической гофрированной трубы
  • Применение металлической гофрированной трубы
  • Преимущества и недостатки использования металлической гофры
  • Вывод

Виды и характеристики гофрированной трубы

Виды гофрированной трубы

Гофрированная труба представляет собой трубу с ребрами жесткости. Это позволяет ей не только переносить большие нагрузки, но и иметь определенную гибкость.

Такие свойства гофрированной трубы позволили ей получить широкое распространение не только в энергетике, но и в других сферах народного хозяйства.

Итак:

  • Сейчас широкое применение получили гофрированные трубы из ПВХ, различных уровней стойкости к огню, и металлические трубы. Для прокладки электропроводки применяются трубы, изготовленные из обоих материалов.
  • На данный момент промышленностью выпускается гофра для электропроводки металлическая с диаметрами в 16, 20, 25, 50 и 63 мм. В данном случае указан наружный диаметр трубы. Внутренний диаметр зависит от разных параметров и обычно указывается через знак дроби.
  • Для прокладки проводки следует опираться именно на меньший внутренний диаметр. Ведь именно он указывает сечение доступное для прокладки кабеля. Здесь стоит отметить, что для монтажа следует брать трубы внутренним диаметром значительно больше диаметра провода.
  • Гофрированная труба поставляется в бухтах разной длины. Это могут быть бухты, начиная от 15 метров и заканчивая 100 метрами длиной.

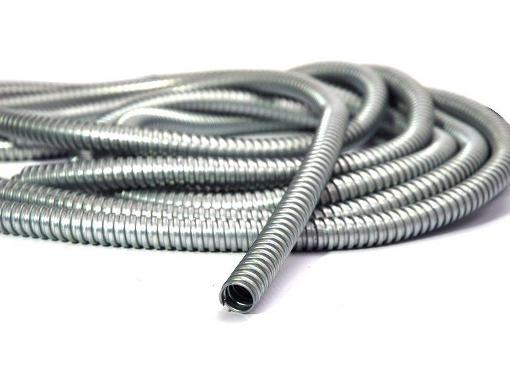

Металлическая гофра поставляется в бухтах

Характеристики металлической гофрированной трубы

Металлическая гофра для электропроводки может иметь различные характеристики и это следует учитывать при выборе и монтаже.

Все их можно увидеть в маркировке иностранной продукции. К сожалению, далеко не все отечественные производители так же приняли ее на вооружение.

Итак:

  • В зависимости от стойкости к внешним нагрузкам гофры распределяют на:
    1. Очень легкая – нагрузка до 125Н/см
      2      ,
    2. Легкая – нагрузка до 320 Н/см2,
    3. Средняя – нагрузка до 750 Н/см2,
    4. Высокая – нагрузка до 1250 Н/см2,
    5. Очень высокая – нагрузка до 4000 Н/см2.
  • Также гофра разделяется по ударной прочности. Это могут быть значения от 0,5кг/100 мм до 6,8кг/100 мм.
  • Также гофра отличается по номинальной температуре. Так минимальная температура может колебаться в пределах от -45°С до +5°С. Максимальная температура при этом может составлять от +60°С до +400°С.
  • Ну и последним, но, пожалуй, одним из самых главных является параметр гибкости гофрированной трубы. Это может быть жесткая, гибкая, особо гибкая и гибкая с эффектом памяти труба.

Применение металлической гофрированной трубы

Металлическая негорючaя гофрa для электропроводки нашла широкое применение в электротехнике. Сфера ее применения достаточно широка и регламентируется нормами ПУЭ (Правила устройства электроустановок).

На фото приведен пример использования гофры при прокладке провода по горючим поверхностям

Итак:

  • Инструкция по монтажу проводниковой продукции устанавливает необходимость применения металлических рукавов при прокладке по любым сгораемым конструкциям. Это может быть как открытая проводка в деревянном доме, так и скрытая проводка за подвесными потолками.
  • Также металлическая гофра обязательно применяется для защиты проводов и кабельной продукции при пересечении трубопроводов и при параллельной прокладке. Особенно это важно при прокладке около газопроводов и трубопроводов с повышенной температурой.
  • Еще одной сферой применения гофры является прокладка кабеля в грунтах. Ведь благодаря своей жесткости она исключает повреждение кабеля от нагрузок грунта. Эта же особенность применяется при прокладке электропроводки в стяжке.
  • Металлическая гофра применяется для защиты проводов в помещениях с агрессивными средами, а также в сильно запыленных помещениях. При этом п.2.1.64 ПУЭ требует полной герметичности применяемых рукавов.
  • Еще один пункт в ПУЭ, который предусматривает использование гофры, — это необходимость обеспечения возможности замены провода при его скрытой прокладке.

Стоит отметить! Что, откровенно говоря, в большинстве случаев выполнить это достаточно затруднительно. Для этого может потребоваться установка большого количества распределительных коробок, но возможность такой замены металлическая гофрированная труба для электропроводки обеспечивает.

Преимущества и недостатки использования металлической гофры

Но не только нормы ПУЭ заставляют применять гофру. Данный способ защиты имеет массу дополнительных преимуществ, и более высокая цена монтажа проводки в металлической гофре не является весомым ограничивающим фактором.

Использование металлической гофры в промышленных целях

Так к достоинствам использования гофры можно отнести:

  • Срок службы до 50 лет.
  • Легко одевается на провод своими руками без применения дополнительных приспособлений.
  • Защита от механических повреждений и грызунов.
  • Не восприимчива к атмосферным воздействиям и воздействиям агрессивных сред.
  • При заземлении, что необходимо делать согласно норм ПУЭ, обеспечивает дополнительную защиту от поражения электрическим током.
  • Дает возможность замены поврежденных участков кабеля.
  • Является полностью не горючим материалом.
  • Металл является экологически чистым материалом.
  • Имеет небольшой вес.

А вот недостатков применения негорючая гофра для электропроводки практически не имеет.

Сюда можно отнести:

  • Более высокая стоимость прокладки провода в гофре.
  • Увеличение срока монтажа электропроводки
  • Возможность образования и скопления влаги в гофре, что может привести к снижению сопротивления изоляции провода.

Стоит отметить! Что при использовании металлической гофры нормы ПУЭ требуют исключить возможность скопления влаги. Для этого гофру необходимо монтировать так, чтобы в нижней точке была возможность дренажа влаги.

Вывод

Использование металлической гофры является достаточно эффективным способом повышения надежности электроснабжения и исключения вероятности развития пожаров. При этом использование данного материала достаточно просто, и многочисленные видео на нашем ресурсе продемонстрируют вам легкие способы монтажа гофры на кабель или проводку.

Виды гофрированной трубы для кабеля

Перейти к списку

Все статьи /

тесли tesli гофрированная труба виды труб купить трубу гофрированную

Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и провода.

Гофра для электропроводки представляет собой трубу для защиты кабеля ли провода от механических воздействий и факторов окружающей среды.

Гофру для кабеля различают по следующим параметрам:

1. По диаметру;

2. По толщине стенок;

3. По используемым материалам;

4. По цвету;

5. По устойчивости к нагрузкам.


Гибкость гофры зависит от материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Выделяют следующие виды материала:

1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки.

2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов С.

3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

По устойчивости к нагрузкам выделяют:

1. Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.

2. Средние (до до 750 Н/ 5 см2) – укладываются в штробу.

3. Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.

4. Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Основной вопрос всегда встает при выборе гофры: какую выбрать? Чтобы разобраться, какую выбрать гофрированную трубу: ПВХ иди ПНД, рассмотрим применение каждой из видов.


ПВХ подходит для:

1. Прокладки наружной проводки в деревянном доме.

2. Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.

3. Электромонтажа в бане, в ванной и других местах с повышенной влажностью.

4. Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.

5. Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

ПНД или ПВД в том числе двустенные подходят для прокладки кабеля в земле (в траншее) и на улице.

Эти характеристики помогут с выбором гофрированной трубы.

Все разновидности труб Вы можете посмотреть в нашем каталоге на сайте www.tesli.com


Другие статьи

Как управлять освещением в доме

Световые приемы и оборудования, которые помогут повысить качество жизни и улучшить самочувствие.

Светотехника Управление светом Arlight

Все статьи   /

28.02.2023

Выбираем подсветку для рабочей зоны на кухне

Дополнительное освещение рабочей поверхности на кухне — необходимый элемент, без которого невозможно представить комфортную и функциональную кухню.

Светотехника Подсветка Arlight

Все статьи   /

Обзор магнитных трековых систем бренда Arlight

Магнитные системы от Arlight, которые помогут вам воплотить самые яркие идеи.

Arlight Светотехника Трековые светильники

Все статьи   /

Новый уровень модульного оборудования – ARMAT IEK

Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.

IEK ARMAT

Все статьи   /

Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения

Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.

дизайн интерьеров эуи электроустановочные изделия розетки и выключатели в дизайне выбрать розетки и выключатели для квартиры

Все статьи   /

Электрощит для квартиры и частного дома: основные отличия

Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.

электрощит сборка электрощита купить электрощит подключение электрощита электрощит для дома электрощит в квартире

Все статьи   /

Важный компонент электроустановок

Гофрированная труба представляет собой гибкий трубчатый продукт, который используется в различных электроустановках. Наш неметаллический гофрированный кабелепровод в основном изготовлен из материала PA и предназначен для защиты электропроводки и кабелей. Этот продукт становится все более популярным в последние годы из-за его многочисленных преимуществ и универсальности.

Гибкость

Одной из главных особенностей гофротруб является их гибкость. Кабелепровод спроектирован таким образом, что может изгибаться и изгибаться, что упрощает его установку в различных областях применения. Это делает его идеальным выбором для электрических установок в ограниченном пространстве или в местах, где проводку или кабели необходимо прокладывать в обход препятствий. Кроме того, гибкость кабелепровода позволяет устанавливать его в приложениях, где необходимо перемещать проводку или кабели, например, в автомобильной или морской технике.

Долговечность

Еще одной особенностью гофротрубы является ее долговечность. Кабелепровод предназначен для работы в различных условиях окружающей среды, включая экстремальные температуры, влажность и воздействие ультрафиолета. Это делает его пригодным для использования на открытом воздухе, где он подвергается воздействию элементов. Кроме того, кабелепровод устойчив к ударам и раздавливанию, что делает его идеальным для использования в местах, где он может подвергаться физическим нагрузкам или повреждениям.

Простота установки

Гофротруба также известна простотой монтажа. Кабелепровод легкий и простой в обращении, что делает его идеальным для установки одним человеком. Трубопровод можно обрезать до нужной длины, и его можно легко закрепить на месте с помощью фитингов и хомутов. Кроме того, кабелепровод доступен в различных размерах и цветах, что позволяет легко подобрать кабелепровод в соответствии с конкретными потребностями приложения.

Хорошие электрические характеристики

Еще одной особенностью гофрированного трубопровода являются его электрические характеристики. Кабелепровод обеспечивает превосходную защиту электропроводки и кабелей, помогая предотвратить попадание влаги и других загрязнений. Канал также помогает предотвратить излучение электромагнитных помех, которые могут вызвать проблемы в чувствительном электронном оборудовании. Кроме того, кабелепровод обеспечивает превосходную механическую защиту, помогая предотвратить повреждение проводки или кабелей.

Экологическая устойчивость

Гофрированные трубы также известны своей экологической устойчивостью. Трубопровод изготовлен из материалов, пригодных для вторичной переработки, что делает его экологически безопасным выбором для электроустановок. Кроме того, кабелепровод изготавливается с использованием процессов, которые являются энергоэффективными, что снижает углеродный след продукта. Трубопровод также легко утилизировать, поскольку он может быть переработан или утилизирован экологически безопасным способом.

В заключение отметим, что гофрированные трубы являются важным компонентом электроустановок. Кабелепровод обеспечивает превосходную защиту электропроводки и кабелей, является гибким и прочным, простым в установке и экологически безопасным. Независимо от того, прокладываете ли вы электропроводку или кабели в жилом, коммерческом или промышленном помещении, гофрированный кабелепровод — идеальный выбор для вашего применения. Свяжитесь с нами в ближайшее время, чтобы делать покупки.

Гофра для кабелей и проводов: виды, размеры (диаметр), установка

При реконструкции проводки или установке новой рекомендуется «упаковать» ее в защитную оболочку. Наиболее часто используются гофрированные электротехнические трубы, которые обычно именуют «гофрой для кабелей и проводов». Представляет собой круглый шланг с ребристой поверхностью. За счет оребрения значительно повышается его гибкость.

Содержание статьи

  • 1 Зачем нужна гофра
  • 2 Виды гофры для прокладки кабеля
    • 2.1 Разновидности
  • 3 Какие материалы
  • 4 Гофра для кабеля, размеры, цены
    • 4.1 Выбор размера
    • 4.2 Цены
    • 900 43 5 Монтаж гофрированных труб
    • 5.1 Гофропроводка
    • 5.2 Особенности открытой прокладки на улице

Зачем нужна гофра

Прокладка электрического кабеля и проводов в гофре рекомендуется по разным причинам:

Вообще гофры, даже металлические, не лучшая защита от механических повреждений. Остается только надеяться, что почувствовав, что дрель вышла из строя, удастся вовремя остановиться. А чтобы точно не влезать в проводку, лучше иметь точный план ее укладки с замерами и привязкой к углам. Ведь кабель в гофре даже под нагрузкой определяется далеко не каждым детектором проводки. Так что не забудьте перед заливкой стяжки, перед чистовой отделкой сделать снимки, зарисовать и отметить расстояния.

Виды гофр для прокладки кабеля

Гофра для кабеля бывает разной прочности:

Как видите, классификация основана на прочностных свойствах, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка – это тонкий трос или проволока, облегчающие протягивание троса в гофру. Трос привязывают к концу троса, тянут за другой его конец, подворачивая трос внутрь. Без протяжки справиться с этой задачей проблематично – при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса будет длинной, это будет слишком сложно.

Гофра кабеля может быть с протяжкой (правильное название «щуп») и без

Если говорить о видах пластиковой гофры, то следует упомянуть, что бывает двухслойная гофра. Снаружи он имеет такую ​​же ребристую поверхность, но внутри он гладкий. Гофра для кабеля такого типа стоит дорого, но при необходимости в нее действительно можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая, это возможно далеко не всегда – если трасса имеет минимум поворотов, да еще и по большому радиусу.

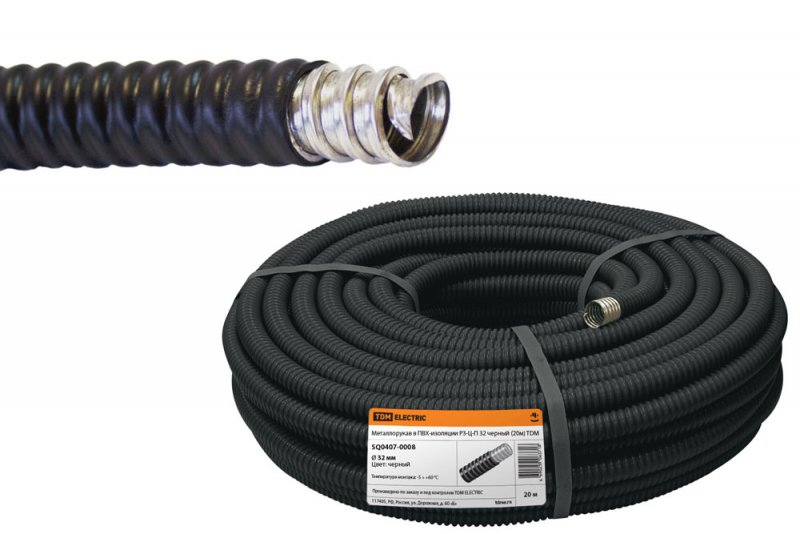

Гофра металлическая и металлополимерная

Гофра металлическая для кабелей также бывает разной. Изготавливается из оцинкованной или нержавеющей стали. Кроме того, имеется металлическая гофра с полимерным покрытием. Обладает лучшими характеристиками по защите от пыли и влаги. Эту защитную оболочку еще называют металлополимерной.

Какие материалы

Гофра для кабелей и электрических проводов изготавливается из пластика и металла. Используемые материалы разные, с разными характеристиками. Их необходимо выбирать исходя из задач, которые они должны выполнять.

Если говорить о соблюдении норм пожарной безопасности при установке прокладок в горючих стенах, то идеальным вариантом является металлическая труба. Спасает от напряжений, которые могут возникнуть при изменении размеров здания. С ним не справляются и грызуны. Это также оптимальный вариант с точки зрения пожарной безопасности: даже при наличии токов короткого замыкания и несрабатывании автоматического выключателя вероятность прогорания трубы с толщиной стенки 2 мм очень мала. Это означает, что пожар не начнется. Если прокладка электрических кабелей в трубах вас совершенно не прельщает, то можно использовать металлические кабель-каналы или гофру из нержавеющей стали или оцинкованную.

Гофра для кабеля, размеры, цены

Гофра для электросетей выпускается размерами от 16 мм до 65 мм. При выборе размера необходимо учитывать, что эти изделия имеют два диаметра – внешний и внутренний. Если вы собираетесь прокладывать несколько проводников — проводов или кабелей — диаметр нужно подбирать так, чтобы оставался зазор не менее половины радиуса. Это требование основано на том, что при прокладке группой (необходимо, кстати, взять специальный кабель) он будет сильнее нагреваться, а наличие воздушной прослойки будет способствовать лучшему отводу тепла.

Цена гофрированных электротехнических труб зависит от многих факторов



Выбор размера

Выбор диаметра гофры также зависит от площади, на которой она будет проложена:

Выбирается диаметр гофры для прокладки кабеля в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабелей и проводов в зависимости от сечения и количества жил

Эта информация предназначена для справки, но вы можете сосредоточиться на ней. Можно взять большего, но не меньшего диаметра.

Цены

Вообще говоря, самая дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, самая дорогая — металлическая гофра. Причем вариант с протяжкой чуть дороже, чем без нее. При покупке нужно обращать внимание на одинаковую толщину стенок, однородность цвета.

Различные материалы, цвета, толщина стенок и разные цены

Гофра для кабеля продается в бухтах по 50 и 100 метров, реже можно встретить метражом, но цена тогда несколько выше. Вообще цена зависит не только от материала, но и от толщины стенки. Самая дешевая – это облегченная гофра из ПВХ для кабеля, но иногда она больше похожа на просто пленку. От чего это может защитить, сложно сказать. Если вас беспокоит качество, то все, что связано с электрикой, лучше приобретать не в строительных супермаркетах типа Леруа и т.п., а в специализированных. Качество там обычно лучше, а цены если и выше, то приемлемые. Чтобы вы имели представление о возможном диапазоне цен, в таблице мы сведем несколько видов гофры с кратким техническим описанием.

90 149 55
Наименование Тип А Внешний диаметр Внутренний диаметр Протяжка Цена за метр IP Назначение
Гофра ПВХ легкая 16 мм 11,4 мм Да 2,4 руб.
Гофрированная труба из ПЭВП, черная BCS 15,7 мм 11,3 мм Да от 7,5 руб/м 55 для скрытой укладки
Гофротруба ПНД черная БКС 19,5 мм 14,5 мм Да от 8,9 руб/м 55 для скрытой проводки
Красная двухстенная труба из ПНД жесткая 50 мм 41,5 мм Да 78,5 руб/м 44 для скрытой прокладки
Труба ПНД тяжелая тяжелая 31 мм 23,4 мм Да от 9,7 руб/м 55 9015 0 скрытая прокладка
Гофротруба ППЛ (полипропилен) легкая 19,7 мм 14,8 мм Да от 28 руб/м открытая, скрытая прокладка
Гофрированная труба из полиамида черный 21,2 мм 16,8 мм нет от 52 руб/м 68 открытый, скрытая прокладка, устойчивый к УФ
Гофротруба полиамид серый 21,2 мм 16,8 мм Да от 48 руб/м 68 открытая, скрытая прокладка

Монтаж гофрированных труб

При наружной (открытой) прокладке для фиксации гофр для кабелей и проводов используются специальные пластмассовые клипсы, которые подбираются под наружный диаметр трубы. Клипсы крепятся через каждые 20-30 см на шурупы или дюбели – в зависимости от типа стены. В установленных клипсах заводится гофра для кбалая, прижимается до щелчка. При монтаже в пазу крепится пластиковыми стяжками или дюбельными стяжками. Также можно использовать самодельный крепеж – полоски жести с гвоздями или саморезами посередине.

При разработке маршрута необходимо учитывать следующие рекомендации. Предполагается, что трасса должна быть без резких поворотов — чтобы при необходимости можно было подтянуть новый кусок троса. Потому что:

Настоящие правила касаются проектирования трассы для наземной (подвесной) и подземной прокладки кабеля в т.ч. Если трасса длинная и вы хотите иметь возможность протянуть кабель «в случае чего» без замены гофры, проектируйте трассу с учетом этих правил.

Гофропроводка

При монтаже электропроводки в доме или квартире куски гофры закрепляют между распределительными коробками, от них к выключателям/розеткам, к осветительным приборам. Здесь участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с натяжкой троса не возникает.

При затягивании нескольких жил в гофру для кабеля они складываются, скрепляются по всей длине скотчем или изолентой с шагом 30-50 см (в зависимости от жесткости). Жесткая изоляция зачищается на 10-15 см с одного края, провода скручиваются в общий пучок, из него формируется петля (закрепите петлю скотчем или изолентой). Если жгут слишком толстый, можно сформировать петли отдельно, просто протянув через все бечевку. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на тросы. При этом тянуть нужно без рывков, плавно – чтобы не повредить трос или кабель.

Как протянуть кабель в гофру

При монтаже следить, чтобы протяжка не выскальзывала.
