Монтаж дренажных труб: пошаговая инструкция и выбор дренажного волокна

Монтаж труб дренажных Wavin

Дренажные системы Wavin используются для осушения влажной почвы в земледелии и ландшафтной архитектуре, отведения воды от спортивных комплексов, дорог, фундаментов зданий. Избыток воды попадает в дренажную трубу через мелкие отверстия в ее стенке. Чем больше размер и число отверстий, тем большее количество воды просачивается в трубу. Множество мелких отверстий легко пропускают воду, причем через них в трубу не попадают или песок, которые с течением времени могли бы засорить трубу (как это часто бывает с трубами, имеющими большие отверстия). Дренажную систему можно усовершенствовать, обвязав трубу фильтром из синтетического или натурального материала. Компания Wavin использует геоткань или кокосовое волокно.

Скачать

Для обеспечения эффективной работы дренажной системы следует тщательно выполнить:

1. выбор диаметра труб;
2. расположение и уклон труб;
3. соединение элементов системы;
4. обсыпку труб, устройство дренирующего слоя.

Диаметр труб и расстояние между ними, выдерживаемое при укладке, определяются количеством воды, которое требуется отводить за единицу времени. Для этого используются данные графика №1, на котором представлена пропускная способность дренажных труб Wavin разного диаметра в зависимости от их уклона, выраженного в мм/м (обозначается %).

Глубина укладки дренажных ПВХ труб Wavin в зависимости от степени уплотнения засыпки по шкале Проктора представлена на Графике №2. Уплотнение до 85% по шкале Проктора обеспечивается однократным утаптыванием поставленными рядом ногами слоя грунта толщиной0,1м. Под дорогами, предназначенными для движения тяжелых транспортных средств, глубина укладки должна быть не менее1м.

Укладка дренажных труб

Уклон, как правило, должен быть не менее 3‰, а при возможности и больше. Труба укладывается на выравнивающий слой толщиной приблизительно 50 мм из песка или гравия с размером зерен не более 32 мм.

Обсыпка трубы слой песка или гравия толщиной не менее 50 мм защищает трубу от повреждений и обеспечивает свободное попадание воды в трубу.

Для выполнения отвода от существующей дренажной трубы откопайте нужный участок и вырежьте участок трубы обычным ножом. Удалите обрезки и установите тройник.

Присоедините трубу, вставив ее в тройник до полной фиксации (защелки муфты должны прочно зафиксироваться на гофрах труб). Далее производится обратная засыпка места присоединения.

Для соединения двух труб применяется специальная соединительная муфта. Муфты поставляются отдельно, либо могут уже на заводе устанавливаться на конец трубы, поставляемой в бухте

Конец трубы без муфты задвиньте в муфту как можно глубже и проверьте прочность соединения труб (защелки муфты должны прочно зафиксироваться на гофрах труб). Далее засыпка трубы

Концевая заглушка устанавливается также, как и муфта. (Защелки м должны прочно зафиксироваться на гофре трубы).

Присоединять трубы к дренажному колодцу удобнее всего по месту монтажа. Сначала фрезой соответствующего диаметра вырезается отверстие в колодце

В отверстие вставляется резиновое уплотнение, являющееся составной частью перехода «In Situ» для подключения к колодцу по месту.

На внутреннюю поверхность уплотнения наносится силиконовая смазка, после чего вставляется пластиковая муфта перехода «In Situ».

Технология монтажа дренажной трубы — статьи производителя ПНД труб, компании FD Pipe systems

Главная

Пресс-центр

Статьи

Технология монтажа дренажной трубы

01 августа 2020

Само понятие «дренаж» означает удаление излишков воды естественным или искусственным путем с поверхности почвы либо из земли. Дренаж применяется как в строительстве, так и в агротехнике для отвода ливневых или грунтовых вод с помощью системы каналов, дренажных колодцев, скважин, уложенных труб и прочих устройств.

Дренаж необходимо делать, если:

• на участке повышен уровень грунтовых вод;
• возводится жилой дом с подвальным помещением;
• изменяется рельеф участка;
• на участке тяжелые почвы, затрудняющие естественный отвод ливневой и талой воды.

В прежние времена, когда пластиковых материалов не производилось, для дренажной системы использовались трубы асбестоцементные, керамические или стальные. Чтобы получить полноценную дренажную систему, в таких трубах необходимо было вручную просверливать отверстия. Мало того, что такой труд был не легким, отверстия со временем забивались грунтом, что сводило на нет все затраченные усилия по устройству дренажной системы. В настоящее время в продаже есть большой выбор различных труб для устройства дренажа.

Для устройства дренажной трубы лучше приобретать гофрированную трубу из пластика, в которой имеются уже готовые отверстия. Чтобы отверстия в трубах не забивались грунтом или не заиливались, их можно обернуть геотекстилем невысокой плотности, который стоит сущие копейки.

Чем хороши пластиковые трубы:

• В первую очередь, пластик отличается от всех прочих материалов долговечностью. Срок службы таких материалов исчисляется 50 годами и более.
• Пластиковые трубы, независимо от материала (поливинилхлорид, полиэтилен и прочие), легко поддаются обработке подручными инструментами, которые есть в каждом доме.
• При устройстве дренажной системы пластиковые трубы могут укладываться на любую глубину.
• Сборка труб осуществляется легко, благодаря их конструктивным особенностям и наличию в продаже разнообразных соединительных элементов.
• И наконец – пластиковые трубы в несколько раз дешевле металлических или керамических.

Устройство дренажной системы

Укладка дренажных труб начинается с составления плана участка и проекта, на котором должны быть обозначены:

• места пролегания труб;
• длина и глубина траншей;
• устройство дренажных или смотровых колодцев;
• способ отвода воды в ливневую канализацию или другую емкость для сбора воды.

В проекте должно быть указано — уровень залегания грунтовых вод, уровень промерзания почвы, тип грунтов на участке.

Вряд ли кто в состоянии сделать такой проект самостоятельно, поэтому, чтобы дренажная система работала безотказно, нужно обратиться к специалистам, которые квалифицированно сделают все расчеты. А сами технические работы вполне по силам и хозяину дома.

Перед тем, как укладывать дренажные трубы из пластика, следует приготовить траншею, согласно проектным размерам. Траншея копается шире, чем диаметр трубы на 40-50 см, если глубина промерзания грунта небольшая и рабочему можно поместиться в такой траншее.

При большой глубине промерзания грунта удобнее копать, когда ширина траншеи позволяет развернуться с лопатой. Здесь нет точных указаний, каждый копает траншею так, как ему удобнее. Главное, чтобы соблюдался уклон от дома к дренажным колодцам или другому месту сбора воды.

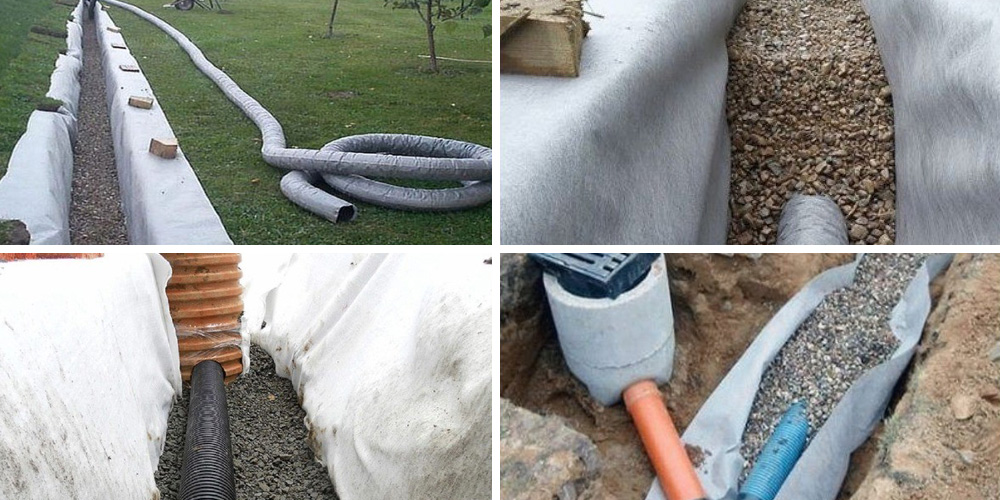

Технология укладки дренажных труб предполагает укладку нескольких дренажных слоев из песка и щебня на дно траншеи.

Но вначале на дно и стенки траншеи выстилается геотекстиль, только после этого делается подсыпка из песка, потом щебня. И уже на щебеночный слой укладывается перфорированная пластиковая труба, которая засыпается в обратном порядке – щебень, песок, геотекстиль и ранее выбранный грунт. Использование геотекстиля предохраняет отверстия труб от заиливания.

Уклон при укладке дренажных труб должен сохраняться в пределах 3 градусов на всем протяжении одной ветки дренажной системы.

В некоторых случаях дренажную систему устраивают по системе «елочка»- это когда к основной дренажной трубе подводятся еще отводки перфорированных труб по типу веток, отходящих от ствола дерева.

Кроме укладки дренажных труб необходимо устраивать смотровые колодцы, которые позволяют в случае необходимости прочищать засоры и следить за уровнем воды в дренажной системе.

Смотровые колодцы должны располагаться не дальше, чем через 50 метров, а на изгибах дренажной системы или резком изменении уклона труб, они должны устраиваться в обязательном порядке.

Вся собираемая вода – из грунта или дождевая, должна отводиться или в ливневую канализацию, или в специальный водоем, откуда она может использоваться для полива или иных технических нужд в хозяйстве.

Если отвод воды при монтаже дренажных труб предполагается в открытый водоем (река, озеро, пруд) или в ливнёвку, то на концах дренажных труб обязательно устанавливаются обратные клапаны.

Причины неправильной работы дренажной системы

При монтаже дренажной системы могла быть нарушена технология или последовательность работ. Например, вначале был насыпан щебень, а после песок на дно траншеи, и как итог — отверстия в трубе могли забиться.

А может быть совсем не была сделана дренажная отсыпка. Или нарушен был уклон при укладке труб, вследствие чего вода не может самотеком стекать в дренажный колодец или в ливневую канализацию.

При отводе воды в открытый водоем не были поставлены обратные клапаны или какие другие причины.

Поэтому, чтобы знать, как правильно уложить дренажную трубу, нужно поинтересоваться технологией производства подобных работ.

Даже если вы все сделали правильно, и ваша дренажная система работает безотказно, нужно помнить, что любое устройство нуждается в периодическом осмотре и обслуживании, которое заключается в замерах уровня воды в смотровых колодцах, в очистке дренажной системы от скопившегося мусора и грязи. Осмотры рекомендуется проводиться 4 раза за год, т.е. каждый сезон.

Назад к списку материалов

Установка подземной дренажной системы (сделай сам)

Слейте воду из дома и высушите сырой двор с помощью этой встроенной в землю системы.

Время

Несколько дней

Сложность

Новичок

Стоимость

$101–250

Введение

Прекратите иметь дело с проблемами воды в вашем доме и во дворе, установив эту дренажную систему в земле. Это постоянное, долгосрочное решение для вашего мокрого двора. Эти пошаговые инструкции и фотографии помогут вам выполнить установку своими руками. Этот проект требует много копания, но вам больше никогда не придется иметь дело с проблемами дренажа.

Tools Required

• Chisel point bar
• Cordless drill
• Garden rake
• Hammer
• Level
• Line level
• Spade
• Tape measure
• Utility knife
• Wheelbarrow

Materials Required

• Щебень
• Дренажная крышка
• Дренажная трубка
• Сухой колодец
• Тканевый носок
• Ландшафтная ткань
• Колья
• Y-образные фитинги

Водосточный желоб Обзор проекта

Копание траншеи

Семейный мастер на все руки

Начните с рытья глубокой траншеи для дренажной плитки.

Установка сухого колодца

Семейный мастер на все руки

Вода собирается в сухом колодце

Подсоедините трубы

Семейный мастер на все руки

Трубка направляет воду в сухой колодец Если вам случится попасть в число тех 60 процентов несчастливых домовладельцев, у которых есть проблемы с водой во дворе, у вас есть два варианта: продать свой дом и купить один из домов у остальные 40 процентов или засучите рукава и смиритесь с этим.

Большинство влажных дворов можно эффективно осушать. Редко бывают неразрешимые проблемы с водой, такие как низкий уровень грунтовых вод, который выталкивает воду снизу вверх. Однако, если вы оказались в такой плачевной ситуации, обратитесь к профессионалу — это практически невозможно исправить, если у вас нет дренажного насоса и места для слива всей этой воды.

В этой статье мы познакомим вас с доступными продуктами и покажем вам пошаговый метод избавления от лишней дождевой воды и отвода ее из дома. Мы не можем гарантировать, что такая система решит все ваши проблемы с водой, но она определенно поможет.

Определите источник проблемы с водой

В большинстве случаев довольно очевидно, откуда берется вода. Часто к дому примыкает уклон, углубление во дворе, из-за которого образуются лужи, или лишняя вода с крыши стекает рядом с фундаментом. Вы можете позаботиться о незначительных проблемах дренажа фундамента, убедившись, что почва имеет уклон в сторону от дома.

Кроме того, правильно установленные водосточные желоба с хорошо направленным водосточным желобом могут быть очень эффективными. Если вы уже остановились на этих решениях и все еще нуждаетесь в помощи, придерживайтесь этой статьи.

Прежде чем копать, позвоните по номеру

Как и в случае любого дворового проекта, требующего земляных работ, вы должны найти места, где проложены электрические, телефонные и телевизионные кабели, а также газовые трубы. Позвоните в местные коммунальные службы или по номеру 811.

Расположение подземных кабелей и труб может повлиять на прокладку вашего плана дренажа. Возможно, вы захотите рассмотреть альтернативный маршрут или отключить утилиту до завершения задания.

Теперь, когда вы знакомы с основными частями, следуйте нашим пошаговым фотографиям. В идеале они будут вдохновлять и направлять вас при планировании собственной системы.

Проект шаг за шагом (10)

Этап 2

Выкопайте прилегающую траншею

Выкопайте траншею достаточно глубоко, чтобы вода могла стекать вниз по склону со стороны сухого колодца. Вам также понадобится не менее 3 дюймов щебня, чтобы добавить его на дно траншеи, чтобы способствовать водопоглощению. Предполагая, что ваш участок не имеет форму большой салатницы с домом в центре внизу, найдите место ниже дома, чтобы слить лишнюю воду. Если одно из этих мест находится рядом с гаражом вашего соседа, не поддавайтесь искушению. Если рельеф местности не очевиден, используйте линейный уровень с кольями и рулеткой (см. Фото 6), чтобы проверить пути отвода воды. Помните, что вы, возможно, не сможете использовать все методы, которые мы показываем, поэтому выберите те, которые лучше всего соответствуют вашим потребностям.

Некоторые почвы трудны для копания

Почва, которую мы выкопали для нашего 70-футового. длинная траншея и сухой колодец были одними из худших (после твердой породы) для копания. В основном глинистая почва (плохо дренируемая) была заполнена от 4 до 8 дюймов. полевой камень — далеко от идеальной песчаной почвы. Копание заняло у меня и моего помощника два дня непосильного труда. Если повезет, копать будет намного легче, но будьте готовы. Возьмите большой стержень с долотом (фото 1), чтобы отодвигать камни, чтобы освободить место для каждой лопаты.

Купите все необходимое для этой работы в домашнем центре

Вместимость сухого колодца, который мы использовали, составляет около 30 галлонов. Это устройство также можно установить поверх другого или рядом с ним, если вам нужна дополнительная вместимость. Сухой колодец очень прочный, и как только вы его закопаете, вы сможете проехать по нему на машине, не сломав его. На самом деле сухой колодец можно установить под подъездной дорожкой. Дренажный патрубок вверху (фото 5 и 8) не является обязательным.

Вы также можете: (1) сливать воду непосредственно в боковой порт устройства из ряда перфорированных или неперфорированных дренажных трубок, (2) соединять вместе два или более сухоблочных устройства или (3) использовать их независимо друг от друга. с верхним сливом для небольших бассейнов. Вы можете приобрести быстроразъемную трубу длиной 10 футов. длины, как мы сделали или купить 50 футов. рулон, который трудно транспортировать. Вы обнаружите, что трубка доступна либо с перфорацией (отверстия 1/2 дюйма, случайно прорезанные по бокам), либо без перфорации.

Выберите перфорированную трубку, если хотите, чтобы она стекала по мере прохождения воды. Однако, если вы хотите, чтобы трубка доставляла воду только из одного места в другое, купите неперфорированную трубку и не используйте носок. Носок (фото 7) обычно продается длиной 100 футов. длины. Вы также можете приобрести широкий ассортимент фитингов для соединения линий, а также фитинг для крепления к водосточной трубе. Материалы для этой системы стоят около 200 долларов. Мы потратили еще $200 на 2 куб. ярдов щебня, доставленного к нашему подъезду.

Прежде чем отправиться в домашний центр, убедитесь, что у вас есть хорошая лопата, веревка и уровень, а также надежная тачка. Если нет, купите их.

Как сделать гидроизоляцию подвала: установить дренажную систему в подвале

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 16 сентября 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как установить дренажную систему

Установка муниципальной дренажной системы — непростая задача. При проектировании дренажной системы необходимо учитывать структурную целостность как самой системы, так и зданий, для обслуживания которых она предназначена, а также благополучие жителей. Поскольку наличие надлежащего дренажа имеет важное значение для любого сообщества, установка муниципальных дренажных труб никогда не должна восприниматься легкомысленно.

Тем не менее, огромное количество соображений, которые необходимо учитывать перед любым проектом по установке дренажа, затрудняет краткое рассмотрение этой темы. Тем не менее, анализ различных типов дренажных систем и некоторых общих методов установки может помочь вам лучше понять, что может повлечь за собой проект муниципального дренажа. Если вы ищете поставщика пластикового дренажа для проекта установки или просто хотите узнать больше об отрасли водоснабжения и водоотведения, читайте дальше.

Как установить дренажные трубы?

Особенности процесса установки дренажа могут сильно различаться в зависимости от конкретного проекта. Вот некоторые общие соображения, которые следует учитывать при установке муниципальной дренажной системы:

Выбор трубы

Выбор материала трубопровода для дренажной системы может зависеть от ряда факторов. Например, подземные дренажные трубы чаще изготавливаются из ПЭВП, стеклокерамики или чугуна, тогда как наземные трубы часто изготавливаются из ПВХ, чугуна или оцинкованной стали в зависимости от конкретных условий установки.

Сохранение целостности здания

Если водосток устроен рядом с структурной частью здания или под ней, необходимо принять дополнительные меры, чтобы убедиться, что устойчивость здания не нарушена. Кроме того, установка водостока не должна нарушать устойчивость других примыкающих зданий и сооружений. Это может повлиять на выбор материалов трубопроводов и сам процесс монтажа.

Поддерживающие силы/нагрузки

При сооружении водостока конечный результат должен быть в состоянии выдерживать максимальные усилия и нагрузки, которым он будет подвергаться по прогнозам. Это связано с тем, как труба поддерживается, укладывается или соединяется вместе, а также с выбором самого материала трубы. Выбранные трубы должны выдерживать проникновение корней и кислотные химические вещества, содержащиеся в сточных водах, чтобы не создавать препятствий и других проблем.

Выбор трубных соединений

Выбор правильного типа трубного фитинга имеет важное значение для обеспечения целостности трубы и сведения к минимуму риска повреждения. Материалы и методы соединения в основном зависят от типа используемой трубы и должны быть установлены таким образом, чтобы обеспечить плавный сток.

Люки/смотровые колодцы

Любая установка дренажной системы должна предусматривать правильное размещение люков или смотровых камер. Люки обычно сооружаются при изменении направления, уклона, выравнивания или размера канализационного коллектора, а также на стыках двух или более стоков.

Каковы последствия плохой установки дренажа?

Плохо спроектированная и установленная дренажная система может привести к целому ряду проблем. В дополнение к предотвращению структурных повреждений и угроз безопасности, надлежащий дренаж является важной частью хорошего состояния окружающей среды. Вот некоторые риски для здоровья и безопасности, связанные с плохой установкой дренажа:

• Плохой дренаж может привести к наводнению и привести к серьезному повреждению или потере имущества , а также к повреждению инфраструктуры водоснабжения
• Неправильно слитая ливневая вода может создать очагов размножения болезней , образуя стоячие лужи.
• Неправильный дренаж является одной из основных причин загрязнения бытовых источников воды
• Неэффективный дренаж может способствовать распространению различных заболеваний , таких как холера или брюшной тиф

Это лишь некоторые последствия неправильной установки дренажа. В целом, правильно спроектированная и тщательно спланированная дренажная система является решающим фактором в минимизации рисков для здоровья и окружающей среды.
