Расширительный бак для водоснабжения: устройство гидробака, установка, расчет

Автономный водопровод, самостоятельно подающий воду к точкам разбора как в городской квартире, давно перестал быть диковинкой. Это норма загородной жизни, которую просто нужно грамотно спроектировать, собрать и оснастить оборудованием, способным запускать и останавливать систему по мере пользования кранами.

Стабильную работу независимой сети обеспечит расширительный бак для водоснабжения. Он защитит от гидроударов, существенно продлит рабочий ресурс насосной техники, гарантирует регулярное наполнение системы водой, избавит от необходимости носить ее ведрами.

Мы рады познакомить вас с особенностями устройства и принципом работы гидроаккумулятора. У нас скрупулезно описаны правила выбора мембранного бака, специфика монтажа и подключения. Предложенную к рассмотрению информацию мы дополнили полезными иллюстрациями, схемами и видеоруководствами.

Содержание статьи:

  • Характеристика закрытых расширительных баков
    • Особенности устройства и конструкции
    • Принцип работы гидроаккумулятора
    • Классификация по области применения
    • Материалы для гидропневматического оборудования
    • Расчет объема бака перед выбором
    • Горизонтальная и вертикальная ориентация
  • Схемы подключения гидробаков
  • Выполнение установки расширительного бака
  • Особенности регулировки гидроаккумулятора
    • Настройка давления бака в системе водоснабжения
    • Регулировка гидробака в обвязке водонагревателя
  • Правила обслуживания гидробака
  • Монтаж гидробака открытого типа
  • Выводы и полезное видео по теме

Характеристика закрытых расширительных баков

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.

На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.

Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

Галерея изображений

Фото из

Гидроаккумулятор — обязательный компонент автоматизированной независимой системы водоснабжения, выполняющий ряд значимых функций

Как и обычный накопительный бак он служит для формирования запаса воды, но это не главная его задача

Включение гидробака в схему водоснабжения позволяет защитить систему от гидроудара

Гидробак в тандеме с реле давления предоставляет возможность автоматизировать работу водозаборного оборудования и продлить сроки его службы

Гидроаккумуляторы небольшого объема поставляются в формате собранных на заводе насосных станций

Гидробак в схеме со скважинным насосом имеет больший объем, устанавливается отдельно от водозаборного агрегата

В сложных системах водоснабжения, в которых давление может падать либо от разветвленности, либо от большой протяженности трассы, гидробаки используются в качестве дополнительных резервных пунктов

Если при заборе воды существует вероятность работы при «сухом ходе», гидроаккумулятор работает в тандеме с блоком автоматики, а не с реле давления

Гидроаккумулятор в системе водоснабжения

Емкость для создания резерва воды

Средство защиты от гидроудара

Устройство для автоматизации откачки

Гидроаккумулятор в насосной станции

Гидробак в паре с погружным насосом

Как дополнительное оборудование

Гидроаккумулятор и блок автоматики

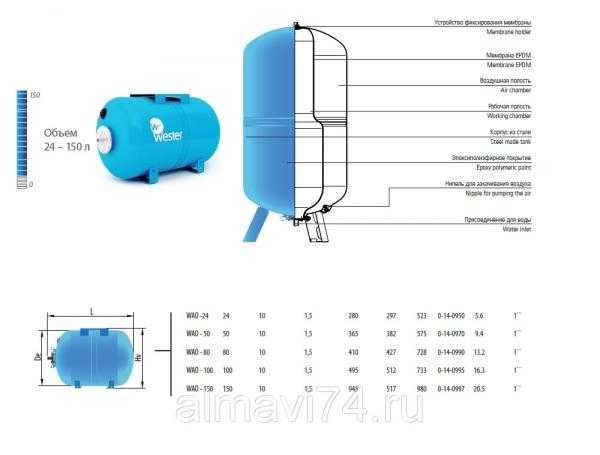

Особенности устройства и конструкции

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

  • резервуары со сменной грушей;
  • емкости с фиксированной мембраной;
  • гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Срок службы съемной груши зависит от настроек давления воздуха в газовом отсеке гидроаккумулятора. Иногда, для создания большего запаса воды, пользователь уменьшает количество воздуха и увеличивает количество воды в груше. Это приводит к касанию мембраны к стенке бака, и становится причиной быстрого истирания

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

Чаще всего баки с фиксированной мембраной используются для систем отопления. Так как мембрана — это элемент, который выходит из строя гораздо быстрее, то и срок службы такого бака меньший, чем устройства со съемной грушей

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.

Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Внешне расширительные баки можно разделить лишь на горизонтальные и вертикальные модели, но их рабочие параметры могут быть очень разные

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.

Гидравлические аккумуляторы в системах водоснабжения сокращают вероятность возникновения гидроударов, предохраняют насосы от излишне частых включений, позволяют сформировать запас воды и поддерживать давление в контуре

Принцип работы гидроаккумулятора

Закрытые работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.

Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.

В гидробаке происходит постоянное взаимодействие воды и газа, отделенных друг от друга резиновой мембраной. Объем жидкости внутри устройства регулируется количеством газа (его давлением) (+)

Классификация по области применения

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.

Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

  • для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
  • устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Устройство, предназначенное для системы отопления, служит дополнительным резервуаром, позволяющим  теплоносителю свободно расширяться при нагреве. Без него система обречена на разрушение

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

  • Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
  • Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
  • Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
  • Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Материалы для гидропневматического оборудования

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.

В гидроаккумуляторах применяют:

  • Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
  • Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
  • Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
  • Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

Расчет объема бака перед выбором

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.

Таблица демонстрирует взаимосвязь параметров давления воздуха в газовом отсеке гидроаккумулятора с показателями настройки реле и размером бака (+)

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

Галерея изображений

Фото из

Небольшой по объему гидробак

Бак с поверхностным насосом

Гидроаккумуляторы со скважинными насосами

Объем гидробаков для погружных насосов

Расчет общего объема гидробака для водоснабжения закрытого типа рассчитывают по такой формуле:

Vt=K*Amax*((1+Pmax)*(1+Pmin))/(Pmax-Pmin)*(1+Pвозд.),

где:

  • Vt — полный объем гидробака;
  • Amax – максимально возможное расходование воды в минуту, литр;
  • К – коэффициент (см. табл. ), зависящий от мощности насоса;
  • Pmax – настройки реле при отключении оборудования, бар;
  • Pmin – настройки реле при запуске оборудования, бар;
  • Pвозд. – давление в гидробаке (в его газовой полости), бар.

Коэффициент К можно определить по следующей таблице:

Таблица коэффициента К, зависящего от мощности насоса, для расчета общего объема гидробака закрытого типа для водоснабжения

Некоторые производители также считают объем гидробака по другому:

Компания Джилекс, занимающаяся производством обширной линейки оборудования для систем водоснабжения и отопления, предлагает еще одну формулу для экспресс-определений объема гидробака

Горизонтальная и вертикальная ориентация

Выбор между вертикальным и горизонтальным баком заключается в особенностях помещения. Если комната небольшая или объем емкости внушительный, то чтобы не занимать много места, устанавливают вертикальную емкость.

Горизонтальный бак имеет меньшую вместительность, может подвешиваться на стене, а также служить опорой для установки поверхностного насоса. Для его монтажа предусмотрены специальные крепления. Большие баки производятся только в вертикальном исполнении и устанавливаются на ножки.

Подытоживая все вышесказанное, можно отметить, что выбор гидроаккумулятора предстоит совершать между такими отличительными свойствами:

  • рабочее давление;
  • страна производитель;
  • больший или меньший объем;
  • сменная или нет резиновая мембрана;
  • мембрана для технической или питьевой воды;
  • материал корпуса — нержавеющая или эмалированная сталь.

Чтобы в будущем не было трудностей с заменой комплектующих, лучше выбирать самые ходовые модели устройств. Резиновые груши к ним всегда есть в свободной продаже, если понадобиться срочная замена, не придется долго ожидать доставки.

Галерея изображений

Фото из

Гидроаккумуляторы выпускают в горизонтальном и вертикальном исполнении. Баки объемом до 10 л вертикально ориентированы, лишены креплений к строительным конструкциям и опор

Горизонтально ориентированы гидроаккумуляторы средней вместимости. Обычно это устройства объемом от 14 л до 50 л

Мембранные баки для водоснабжения, вмещающие более 50 л, производятся в вертикальном варианте как наиболее компактном для установки больших емкостей

Вертикальные мембранные баки устанавливаются отдельно от насосного оборудования, оснащаются прочными и устойчивыми опорными ножками, способными держать от 50 до 750 кг

Вертикальный гидробак без опор

Гидроаккумуляторы средней емкости

Мембранные баки с ножками

Особенности вертикальных моделей

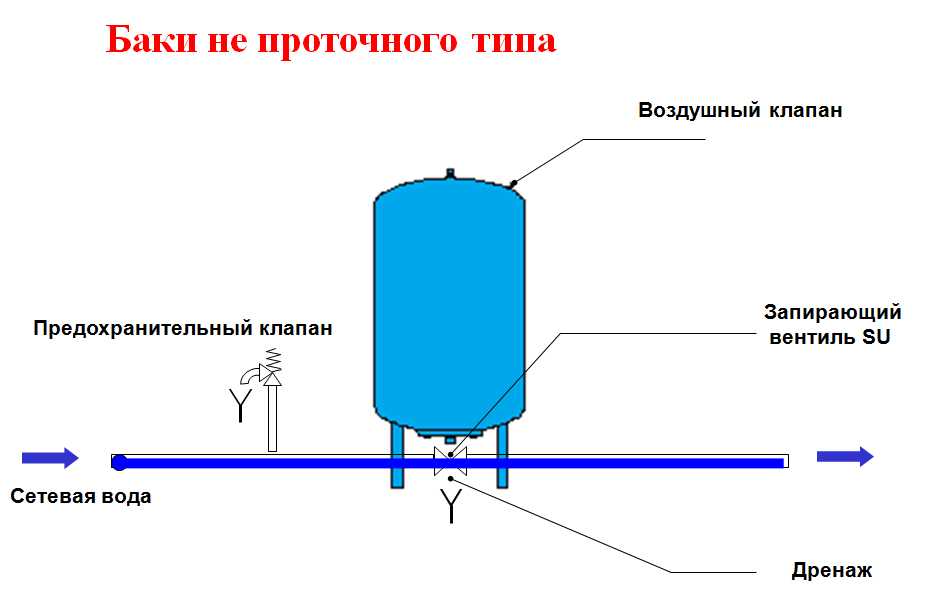

Схемы подключения гидробаков

Для системы горячего водоснабжения проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю.

Бак оборудуется:

  • манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
  • запорным клапаном с устройством, которое предотвращает случайное перекрытие.

В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.

Схема установки в системе ГВ: 1 – гидробак; 2 – предохранительный клапан; 3 – насосное оборудование; 4 – элемент фильтрации; 5 – обратный клапан; 6 – кран запорный

В системе ХВ главное правило при — монтаж в начале обвязки, ближе к насосу.

В схеме подключения обязательно присутствуют:

  • обратный и запорный клапан;
  • группа безопасности.

Схемы подключения могут быть очень разными. Подключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.

Схема монтажа в системе ХВ со скважиной: 1 – бак; 2 – обратный клапан; 3 – кран запорный; 4 – реле для регулировки давления; 5 – прибор управления насосным оборудованием; 6 – группа безопасности

В схеме с повысительной один из насосов работает постоянно. Такая система устанавливается для домов или зданий с высоким водопотреблением. Гидробак здесь служит в для нейтрализации скачков давления, а для аккумулирования воды устанавливают емкость как можно большего объема.

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Галерея изображений

Фото из

Для подключения гидроаккумулятора к системе водоснабжения потребуется реле давления, полимерные трубы, американака 1″, переходник и цанговая муфта, фум-лента

Для обеспечения герметичности в узле и возможности разобрать оборудование без повреждений уплотняем резьбу фум-лентой

Для упрощения сборки/разборки и возможности легко демонтировать для ремонта ставим американку перед реле давления

Подсоединяем реле давления, стараясь расположить его под углом, удобным для дальнейшей эксплуатации и отслеживания параметров

Несмотря на то, что в узле соединения манометра с реле есть уплотняющая прокладка, резьбовое соединение в этом месте дополнительно проходим уплотняющей лентой

Сварим колено из труб ПВХ для удобства и упрощения подключения линии, транспортирующей воду к потребителям

К расположенному на выходе из реле давления патрубку подключаем сваренное из труб ПВХ колено

Используя муфту для полиэтиленовых труб, оснащенную цанговым зажимом, подсоединяем водопроводную линию от насоса к гидробаку

Шаг 1: Подбор компонентов для подключения бака

Шаг 2: Уплотнение резьбы на фланце гидробака

Шаг 3: Установка американки перед реле давления

Шаг 4: Подключение к схеме реле давления

Шаг 5: Подсоединение манометра

Шаг 6: Сварка труб для отводящего колена

Шаг 7: Фиксация колена для водопровода

Шаг 8: Крепление трубы от насоса к реле

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

Галерея изображений

Фото из

Шаг 9: Погружение участка системы в кессон

Шаг 10: Сборка участка водопровода в кессоне

Шаг 11: Удаление крышки для подключения электрики

Шаг 12: Фиксация кабеля питания насоса

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Правила обслуживания гидробака

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и . Чтобы убедиться в целостности бака проводят внешний осмотр.

Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо

Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования , аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Выводы и полезное видео по теме

Ролик #1. Все о расширительных баках — классификация, предназначение, регулировка и признаки неполадок:

Ролик #2. Неправильная работа насосной станции часто связана с неисправностями гидроаккумулятора:

Ролик #3. Нюансы выбора гидробаков для водоснабжения:

Еще на этапе планирования и разработки водопроводной системы необходимо продумать все принципиально важные моменты и просчитать все параметры. Если нет уверенности в непогрешимости своих расчетов и правильном выборе гидробака для водоснабжения, лучше обратиться к специалистам.

Большинство фирм, реализующих профессиональное оборудование, предоставляют консультации или даже проводят расчеты бесплатно. Это поможет избежать ошибок и лишних трат.

Мы ждем ваши комментарии с рассказами о собственном опыте в использовании расширительного бака, с вопросами, возникшими в ходе ознакомления с представленной информацией. Нам интересны ваши замечания и вероятные предложения. Прокомментировать материал можно в расположенном ниже блоке.

Выбор и установка расширительного бака для воды

Расширительный бак для водоснабжения применяют для стабилизации рабочего давления, защиты оборудования от возможных гидроударов, а также для выравнивания температурных показателей жидкости. Работа гидробаков протекает автономно на основании полученных данных о состоянии системы и не требует наличия насосов, компрессора или подключения к электросети.

Расширительный бак.

Характеристика закрытых расширительных баков

Расширительные емкости — это резервуары цилиндрической или шарообразной формы с горизонтальным или вертикальным расположением рабочей камеры. Могут быть напольной или подвесной конструкции.

Оборудование предназначено для обеспечения бесперебойной эксплуатации систем водоснабжения жилого дома, подключенных к центральной сети. Для работы в структуре водопровода, подающего ресурс из подземных источников (скважины, колодцы), предназначены гидроаккумуляторы. Они поставляются в комплекте насосных станций, у них то же назначение, но другие требования и условия эксплуатации.

Особенности устройства и конструкции

Расширительный бак представляет собой непроницаемую емкость, выполненную из высоколегированной стали. Пространство рабочей камеры прибора делит на две части резиновая мембрана, которая по своей форме и способу крепления может быть двух видов.

В первом варианте — это вертикально установленный клапан, с одной стороны которого находится воздух, а с другой — вода. Вторая модификация устройства изготавливается в форме сплошной грушевидной емкости из резины, которая внизу, через выпускной клапан, фиксируется к корпусу прибора. Внутри мембраны находится жидкость, а снаружи — воздух.

Баки для бытового использования поставляются в торговую сеть размером от 8 до 150 л. Модели от 50 л снабжаются опорными стойками, штуцером для подключения дополнительных устройств и манометром для измерения давления.

Принцип работы гидроаккумулятора

Принцип работы гидроаккумулятора.

Гидроаккумулятор — это стальная емкость с металлическими опорами. Внутри корпуса находится две камеры — воздушная и гидравлическая. Верх воздушной камеры оборудован ниппелем, через который можно сбросить или накачать воздух. Низ емкости заканчивается специальным штуцером для соединения с водопроводом.

Принцип работы мембранного механизма следующий: после запуска перекачивающей станции вода подается в бачок прибора до тех пор, пока плотность в системе не превысит максимально допустимого уровня, после чего реле отключает гидроаккумулятор. При открытии кранов объем воды в камере уменьшается, сила напора падает, автомат подключает насос, и давление стабилизируется.

Классификация по области применения

Расширительные баки по своему внешнему виду и способу изготовления разделяют на открытые и закрытые конструкции. Оборудование открытого типа — это емкость накопительного действия, которая применяется в загородных домах с ограниченным водоснабжением. Размер и материал резервуара подбирают с учетом необходимого объема воды в сутки. Камеры такого типа используют в качестве дополнительного оборудования при устройстве отопления жилых зданий.

Устройства закрытого типа служат для компенсации температурных расширений и стабилизации давления в следующих системах:

  • подачи холодной воды;
  • горячего водоснабжения;
  • отопления;
  • водоочистки.

Материалы для гидропневматического оборудования

Безотказная работа любого гидропневматического агрегата зависит от правильного выбора мембраны. В зависимости от области применения и условий эксплуатации деталь может изготавливаться из следующих материалов:

  1. Натуральная резина — предназначена для приборов с рабочим температурным диапазоном -5…+50°С.
  2. Бутил-каучуковая диафрагма — работает в пределах 0…+120°С.
  3. EPDM — синтетический эластомер, эксплуатируется в режиме +1…+110°С, рабочий напор жидкости — до 12 бар.
  4. SBR-диффузор из стирол-бутадиеновой резины для горячего и холодного водоснабжения — до 15 бар, +1…+100°С.

Расчет объема бака перед выбором

Для того чтобы правильно настроить систему водопровода квартиры, нужно не ошибиться в выборе объема расширительного бака. Методика расчета размера емкости построена на сборе информации о бытовых приборах, расположенных в квартире.

Расчет объема бака перед выбором.

Составляем перечень точек подключения с указанием числа каждого типа оборудования, частоты включения в сутки и определяем суммарный коэффициент расхода воды (Cy). Например, есть два умывальника, общая частота использования 6 раз/сутки: 2х6 = 12. Такие вычисления необходимо произвести с каждым наименованием. Затем сложить все значения. Полученная сумма и будет показателем потребления ресурса в квартире.

После этого необходимо воспользоваться таблицей из международного способа расчета UNI 9182, подставить суммарный коэффициент и выбрать резервуар нужного размера.

На основании опыта использования системы расчетов объем емкости для квартиры равен:

  • до 3 потребителей — расширительный бак до 24 л;
  • до 8 точек — 50 л;
  • свыше 10 приборов — 100 л.

Горизонтальная и вертикальная ориентация

Какой ориентации приобрести гидробак, зависит от размера емкости и свободного места в квартире. В стандартном варианте резервуары объемом до 50 л выпускают с возможностью монтажа прибора на стены помещения и с вертикальным расположением корпуса.

Гидроаккумуляторы большей вместимости предусматривают несколько способов установки. Они могут быть как вертикальной, так и горизонтальной ориентации. В зависимости от комплектации приборы могут поставляться в составе насосной станции или в виде отдельного агрегата для автономных систем.

Схемы подключения гидробаков

Для того чтобы подключить гидропневматические баки к холодному или горячему водопроводу, они должны быть оснащены:

Схема подключения гидробака.
  • подающим, спускным и отводящим патрубками;
  • манометром;
  • предохранительным клапаном;
  • датчиком уровня;
  • ниппелем — устройством для регулирования и пополнения воздуха.

Расширительные емкости для холодной воды устанавливают в самой нижней точке распределительной системы. Баки для горячего водоснабжения монтируют на трассе трубопровода со стороны подачи жидкости к нагревательному оборудованию (теплообменник, бойлер и др.).

Выполнение установки расширительного бака

Монтаж агрегата производится в помещении с температурой не ниже 0°C. Минимальное расстоянии от стен и плит перекрытий — не более 60 см. Вокруг установленного оборудования необходимо обеспечить проход для доступа к воздушному крану, сливному клапану, запорной арматуре. Не допускается воздействие веса подключенного оборудования и трубопроводов на корпус прибора.

Перед установкой гидробака в камере необходимо измерить манометром плотность воздуха, она должна соответствовать техническим характеристикам механизма. Точную регулировку можно выполнить через ниппель в верхней части резервуара. Монтаж устройства (вертикально или горизонтально) зависит от объема бака и указывается в рекомендациях завода-изготовителя при покупке оборудования.

Особенности регулировки гидроаккумулятора

Настройка рабочих характеристик гидроаккумулятора происходит следующим образом:

  1. Проверяем давление в воздушной камере. Для этого подключаем манометр к резиновому клапану, расположенному в верхней части емкости.
  2. Если полученные значения не соответствуют рекомендуемым, то нажатием на ниппель стравливаем воздух и снижаем давление или накачиваем газ для повышения силы напора.
  3. Затем открываем защитный кожух реле и при помощи большой гайки регулируем верхний уровень срабатывания, отвечающий за остановку насоса при максимальном давлении.
  4. Нижняя граница запуска оборудования настраивается малым креплением.
  5. Закрываем корпус реле и проверяем результаты.

Настройка давления бака в системе водоснабжения

Гидроаккумулятор поступает в торговую сеть с базовыми настройками производителя оборудования. Иногда такие параметры не соответствуют условиям эксплуатации.

Настройка давления бака в системе водоснабжения.

Корректировка работы расширительного бака показана в следующих ситуациях:

  1. После установки агрегата. Регулировка значений согласно техническим нормам региона.
  2. Слабый напор в системе.
  3. Бак не наполняется.
  4. Замена мембраны на новую.
  5. Ремонт магистрали.
  6. В воздушной камере превышены рекомендуемые значения, основания — показания манометра.
  7. Нарушен температурный режим горячего водоснабжения.

При корректировке давления в газовом отсеке прибора следует учитывать, что для защиты емкости от коррозии воздушная камера на заводе заполняется осушенным азотом. Поэтому при регулировке плотности воздуха в газовой полости или наполнении резервуара после смены мембраны рекомендуется пользоваться техническим азотом.

Предохранительные клапаны устройства должны быть отрегулированы так, чтобы рабочее давление в защищенном сегменте не превышало нормативное более чем на 10 %, а при установленном значении до 0,5 МПа ≤ 0,05 МПа.

Регулировка гидробака в обвязке водонагревателя

Расширительные баки для систем горячего водоснабжения компенсируют изменения объема жидкости в границах допустимой минимальной и максимальной температуры, а также поддерживают давление в проектном диапазоне.

Мембранная емкость для ГВС устанавливается непосредственно в точке подачи холодной воды в систему. Оптимальной считается установка резервуара после редуктора давления. Концентрация воздуха в камере гидроаккумулятора должна быть на 0,25 бар выше, чем показатели рабочего напора в магистрали, или на 0,2 бар больше, чем установленное давление на выходе редуктора.

При такой настройке излишки воды, периодически появляющиеся в системе из-за повышения температуры, в процессе охлаждения будут постепенно сбрасываться обратно в трубопровод.

Правила обслуживания гидробака

Правила обслуживания гидробака.

Установка, испытания и ремонт оборудования должны проводиться в соответствии с рекомендациями завода-изготовителя специалистами, прошедшими специальную подготовку.

Любые изменения конструкции расширительной камеры с использованием сварных работ или посредством механических воздействий запрещаются.

Один раз в год требуется выполнять профилактический осмотр гидробака:

  1. Проверять давление в воздушной камере.
  2. Проводить внешний осмотр корпуса установки.
  3. Обследовать контрольно-измерительную аппаратуру (манометр, клапаны, реле и др.).
  4. Инспектировать герметичность трубопроводов и работу запорной арматуры.

Монтаж гидробака открытого типа

Расширительные емкости открытого типа — это навесное оборудование, которое монтируют в верхней точке магистрали. Место установки должно иметь хорошую вентиляцию во избежание формирования конденсата на поверхности прибора. Высота размещения емкости должна позволять свободный доступ к внутренней части резервуара для выполнения технического осмотра или ремонта рабочей камеры.

Резервуар оборудуется поплавковым клапаном, который устанавливается на входной магистрали. Он предназначен для поддержания в накопительной камере уровня жидкости, который исключает перелив воды через кромку бака.

Выводы и полезное видео по теме

Использование расширительных баков в системе водоснабжения квартиры позволяет получить контролируемую подачу воды с постоянным давлением, обеспечивающим стабильную безаварийную работу сантехнического оборудования.

Как установить расширительный бачок водонагревателя

Опубликовано 10 февраля 2023 г. Эрикой Салливан
Категория: Статьи «Сделай сам»

Если в вашем доме есть водопроводная система, вам нужен расширительный бак водонагревателя, чтобы избавить вас от множества проблем с избыточным давлением в системе горячего водоснабжения. Когда вы нагреваете воду, она расширяется. И одновременно повышается давление в трубах, если помещение недостаточно большое.

Повышенное давление может сократить срок службы нагревателя и привести к преждевременному износу компонентов. Итак, чтобы справиться с этим, вы устанавливаете расширительный бак в качестве предохранительного устройства на трубу подачи воды.



вещей, которые вы должны знать

Расширительный бачок в основном над водонагревателем через тройник, встроенный в трубу подвода холодной воды.

Знайте правильный размер вашего резервуара, чтобы уменьшить колебания давления в вашей водопроводной системе.

Возьмите правильный тройник и также заклейте скотчем.





шагов

Шаг 1: Подсоедините диэлектрический штуцер.





Правильно установите водонагреватель и присоедините диэлектрический штуцер к порту входа холодной воды. Используйте ленту для герметизации труб, чтобы запечатать соединительную резьбу, и возьмите трубный ключ, чтобы провернуть резьбу через впускное отверстие для холодной воды водонагревателя.



Шаг 2. Соедините переходник, медную трубу и тройник.



С помощью трубного ключа (или пассатижей) закрутите медный переходник с резьбой на диэлектрическом соединении (другой конец). Затем соедините короткую медную трубу и тройник на переходнике (обеспечьте достаточный зазор для расширительного бачка).



Шаг 3: Прикрепите трубку расширительного бака

.



Для соединения горизонтальной медной трубы и бокового отвода тройника подходят те же инструменты. Доступное пространство будет влиять на длину медной трубы. Тем не менее, лучше сохранить его как можно короче. Присоедините адаптер с внутренней резьбой к концу горизонтальной трубы.



Шаг 4: Закрепите расширительный бачок.





С помощью герметизирующей ленты намотайте резьбовой штуцер на расширительный бачок водонагревателя и накрутите его на резьбовой переходник. Затягивайте резьбовые фитинги руками, но осторожно, чтобы не повредить фитинги или трубы. Зафиксируйте расширительный бачок в монтажном кронштейне. При необходимости перед расширительным бачком установите дополнительный клапан, чтобы изолировать бачок от агрегата. Это облегчит легкую альтернативу, когда дело доходит до этого.



Шаг 5: Завершите установку.





Чтобы завершить процесс установки, используйте правильную трубу, чтобы соединить верхний выход с тройником с трубой подачи холодной воды – идеально подходит для этого соединения медная гибкая труба.



Шаг 6: Откройте линию подачи воды и проверьте ее на наличие утечек.



Если есть, перекройте водяные краны и перекрутите фитинги.

Для подтверждения процесса установки проверьте давление внутри расширительного бачка с помощью манометра. Показания должны соответствовать характеристикам устройства.



Шаг 7: Восстановите подачу электроэнергии и воды к водонагревателю .





После этого включите автоматический выключатель и клапан подачи газа.

Связанный контент: Как узнать, что вам нужен ремонт кондиционера в Бока-Ратон



Метки: можно ли установить расширительный бачок вверх дном, расширительный бачок расстояние от водонагревателя, нужен ли расширительный бачок для водонагревателя, давление в расширительном бачке водонагревателя

Как установить расширительный бак водонагревателя

Во многих частях страны расширительные баки не требуются, но они являются одним из наиболее полезных аксессуаров для водонагревателя . Несмотря на это, домовладельцы и арендодатели часто предпочитают устанавливать эту функцию безопасности вместе со своими водонагреватели . Это не самая сложная работа своими руками, но тяжелая. Проще всего установить расширительный бак при установке водонагревателя, но это не всегда вариант. Прежде чем мы подробно расскажем о том, как установить расширительный бак водонагревателя, давайте ответим на очень важный вопрос:

Что такое расширительный бак водонагревателя?

При работе водонагревателей происходит тепловое расширение . В прошлом водонагреватели сливались обратно в городское водоснабжение. Теперь, из-за проблем с загрязнением, города используют обратный клапан, чтобы предотвратить обратный выброс воды. Домовладельцы, нуждающиеся в сбросе давления в своих водонагревателях, могут установить расширительный бак на линии подачи. Когда происходит тепловое расширение, расширяющаяся вода поступает в расширительный бачок . Высокое давление может повредить вашу сантехнику различными способами, поэтому расширительные баки выполняют важную функцию. А если вам нужен расширительный бак, попробуйте этот 2-галлонный Watts PLT-5 .

Установка расширительного бака

Расширительный бак можно разместить на горячей или холодной стороне. По этому поводу ведутся споры, и ваш местный кодекс может указывать тот или иной вариант, поэтому обратитесь в свой строительный отдел. Вам нужно будет иметь под рукой пару 9трубные ключи 0125  или плоскогубцы с открытыми губками/замком для затягивания или ослабления фитингов по мере необходимости. Вы хотите, чтобы они были очень безопасными. Мы рекомендуем использовать оцинкованные* фитинги * , поскольку они доступны по цене, просты в установке и отлично подходят для этой цели.

Подготовка

Если у вас уже есть водонагреватель и вы добавляете к нему расширительный бак, вам необходимо слить воду из водонагревателя . Прежде чем начать, вам нужно убедитесь, что над водонагревателем достаточно места, где может находиться расширительный бачок. Если это новостройка, то ничего сливать не нужно, и можно перейти к следующему разделу:

  1. Перекрыть воду на магистрали, подающей воду на холодную сторону водонагревателя.
  2. Подсоедините шланг к сливному клапану в нижней части нагревателя и проведите другой конец к ближайшему сливу.
  3. Откройте слив водонагревателя и горячую сторону ближайшего крана, чтобы сбросить давление в баке водонагревателя. Не открывайте клапан слишком сильно или слишком быстро; в противном случае ваш шланг соскользнет со стока.
  4. Через несколько минут слива слегка приоткройте клапан T&P (осторожно), чтобы проверить давление. Если его нет, перейдите к шагу пять. Если давление все еще есть, подождите еще несколько минут и повторите шаг 4.
  5. После сброса давления в водонагревателе перекройте сливной клапан и кран.

Расширительный бачок водонагревателя Установка в 7 шагов:

  1. Снимите медную гибкую линию с ниппеля в верхней части водонагревателя на стороне холодного/впуска. Вы можете почувствовать рукой и холодное, и горячее; теплый — выход.
  2. Установите тройник в месте подключения гибкой линии. Не забудьте использовать водопроводную ленту и/или герметик для соединения труб (жидкий тефлон) на присоединяемый ниппель водонагревателя. Это лучше обеспечит целостность соединения и предотвратит протечки. Затяните тройник так, чтобы одно выходное отверстие было направлено вверх, а другое — в том направлении, в котором вы хотите установить бак. Обычно вы можете немного сдвинуть его после подключения расширительного бачка, но никогда не поворачивайте его назад (против часовой стрелки). В противном случае вы настраиваете себя на неплотное соединение, а значит, большую вероятность утечек.
  3. Наденьте сантехнический скотч на оба конца длинного ниппеля (примерно 12 дюймов).
  4. Затяните колено с одной стороны ниппеля, а другой конец ниппеля проденьте в сторону тройника. Затяните
  5. Нанесите водопроводную ленту или герметик для соединения труб вокруг резьбы короткого ниппель (примерно 2 дюйма) для верхней части тройника. Это подключите к гибкой линии
    водонагревателя, которую вы удалили ранее на шаге № 1. Затяните ниппель вручную, а затем с помощью трубного ключа или плоскогубцев завершите закрепление соединения.
  6. Снова подсоедините линию подачи воды к короткому ниппелю и затяните трубным ключом/губцами. Есть большая вероятность, что вы работаете в ограниченном пространстве, и, если вам нужно, вы можете установить более длинную гибкую линию и закольцевать ее вокруг себя. Вы также можете перенаправить его в сторону от расширительного бачка (будьте осторожны, чтобы не перекрутить его) без ущерба для установки.
  7. Нанесите сантехнический скотч или герметик на резьбу расширительного бачка, затем ввинтите расширительный бачок в колено , которое вы установили на шаге №4. Направление, в котором в конечном итоге окажется танк, не имеет значения; вы хотите, чтобы убедиться, что соединение является плотным.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
