Как производится монтаж сэндвич-панелей
2.1. Подготовительные работы.
Прежде чем приступать к сборке сэндвич панелей, необходимо ознакомиться с проектной и монтажной документацией. Эта документация содержит информацию о:
За вышеперечисленной документацией необходимо обращаться только в организации с большим опытом проведения таких работ, а также отличной репутацией. Эти же требования относятся и к специалистам по монтажным работам.
Погодные условия, как немаловажный фактор, обязательно учитываются при работе по изготовлению проекта панелей покрытий и стен. Перепад температуры, ветровая и снеговая нагрузки, влажность, осадки – все эти факторы влияют на прочность панелей быстровозводимых зданий.
Работы по монтажу сэндвич панелей требуют высокой точности. Отклонения от размеров, указанных в проекте, а также неточности в несущих конструкциях, негативно отобразятся на результатах монтажа. Для устранения неточностей необходимо отрехтовать стеновые ригели (специальными элементами или выступами). Также необходимо проверить поверхности металлического каркаса на отсутствие коррозии.
Перед тем, как начать монтажные работы, необходимо убрать с поверхности панелей мусор и загрязнения, а также убедиться в ровности поверхностей цоколя и точности размеров.
Недопустимо увлажнение торцов при монтаже. В этом случае необходима надежная герметизация стыковочных соединений.
2.2. Как поднимать панели
механический захват, насквозь просверливающий панели (отверстие располагается строго перпендикулярно поверхности облицовки панели)
Горизонтальный монтаж требует установки сэндвич панелей в вертикальном положении. При этом необходимо использовать прокладки, которые распределяются по всей длине панели и не приводят к деформации замков.
Чтобы избежать деформации замков, не рекомендуется поднимать панель сразу с паплеты, а также стыковать панели под углом.
Стыковка панелей должна быть строго вертикальной.
Также рекомендуют использовать метод с двумя механическими захватами, чтобы исключить любые повреждения.
Вертикальный монтаж сэндвич панелей подразумевает использование механического захвата, и крепится сквозным сверлением к сэндвич панелям. Впоследствии, эти отверстия можно закрыть фасонными отделочными, или крепежными элементами.
Для страховки панели при подъеме используют страховочные ремни (стропы).
При установке панели в проектное положение, ремни можно снять, так как удерживать панель будут механические захваты.
Но самым оптимальным способом, является траверса с вакуумными присосками. При использовании траверсы удаляется защитная пленка только в том месте, где крепится вакуумный захват.
2.3. Монтажная резка и сверловка
Тут подходит только холодная резка (пилы, ножницы) чтобы не допустить перегрев покрытия панели. Металлическое покрытие (при перегреве) может получить коррозию.
Также, для резки панелей нельзя применять плазменную резку или шлифовальную машину. Эти устройства приводят к большому выделению тепловой энергии и искрообразованию.
Электрические или ручные ножницы по металлу можно использовать в том случае, если объем работ не очень большой. При этом распиливать обшивку панелей необходимо по отдельности.
Металлическая стружка удаляется после каждой сверловки или резки. Необходимо, также, очищать от металлической стружки замки панелей.
Маркировка, которая наносится на поверхность панелей, должна производиться не острым предметом.
2.4. Крепление сэндвич панелей
Сэндвич панели представляют несущие элементы ограждения и крепятся к опорной конструкции. Каждая опорная конструкция изготавливается из разных материалов. Это может быть бетон, сталь, дерево. К стальным или деревянным конструкциям в качестве крепления больше всего подойдут самонарезающие шурупы.
Еще один вариант – саморезы из углеродистой стали с прокладкой шайбы из эластомерного утепляющего материала.
Тип креплений подбирают в соответствии с типом и толщиной конструкции. При монтаже металлоконструкций необходимо учитывать толщину панели.
Особого внимания заслуживают резьбовые соединения и их несущая способность. Эта способность зависит от:
Между краем панели и саморезом, должно быть расстояние, не меньше 50 мм.
Угол, между соединительными компонентами, должен быть равен 90°. Если эти параметры не сохранены – значит, конструкцию можно считать бракованной.
Для закрепления панели и фасонных элементов, необходимо иметь специальные монтажные инструменты:
Шурупы с уплотняющей шайбой ввинчиваются до максимального упора.
Перед креплением панели к стене (бетонной), необходимо просверлить панели и бетонные конструкции. Специальные дюбели, при этом, послужат отличным крепежом.
При креплении к деревянной стене, сверление также необходимо, но крепежом выступают уже самонарезающие шурупы.
В случае крепления панелей к стальным конструкциям, в предварительном сверлении используются самонарезающие шурупы. Чтобы избежать предварительного сверления, рекомендуют использовать саморезы (самосверлящие шурупы).
Перед началом монтажа необходимо удалить лишний утеплитель.
Защитная пленка удаляется в тех местах, где размещены замки и шурупы. И только перед полным окончанием работ по монтажу, пленка удаляется полностью.
2.5. Расчет количества шурупов
Количество шурупов определяется индивидуально.
Проектировщик должен учесть:
Вышеуказанные примеры расположения шурупов подходят для крепления на панелях с утеплителем из минеральной ваты, в зданиях до 10 м и в одном ветровом районе (например, г. Москва и область). Толщина утеплителя из минеральной ваты составляет 120 мм. Панель, в этом случае, служит однопролетной балкой и раскладывается по горизонтальной схеме. Если таких пролетов много, а панели одинаковой длины, то количество шурупов рассчитывается индивидуально.
2.6. Опорные конструкции
Опорные конструкции – основа качественного монтажа.
Их поверхность должна быть ровной.
Проектировщик, учитывая все факторы, которые буду приведены ниже, должен рассчитать максимальное расстояние между опорами. Учитывается:
Самоклеющуюся уплотнительную ленту (2-4 мм) необходимо прикрепить к балкам, прогонам, ригелям (наружным поверхностям опорных конструкций).
2.7. Как делать монтаж стеновых панелей
Монтаж стеновых панелей бывает вертикальным и горизонтальным. При горизонтальном монтаже необходимо начинать снизу (от цоколя) и двигаться вверх. Вертикальный монтаж необходимо начинать с угла и той панели, которая будет упираться в стык.
Если следовать этим правилам, то отклонения в размерах почти не будет.
Горизонтально панели укладываются пазом вниз, чтобы вода стекала, а не накапливалась. Это обязательное правило.
Следует поднять первую панель (при помощи грузоподъемника) и установить ее на предусмотренную проектом опорную цокольную подконструкцию. Затем следует проверить панель на вертикальность, а стену на плоскостность. При необходимости следует выровнять первую панель, ее положение. Именно от точности ее положения будет зависеть правильность всего монтажа.
С помощью саморезов необходимо зафиксировать панель и опорную конструкцию, сделать расстроповку. При этом не стоит забывать о сохранении целостности панели.
После того, как осуществлен монтаж нескольких панелей, обязательно, после 3-й панели проверяйте геометрические размеры и вертикальность (соблюдаются ли они).
2.8. Организация продольного стыка стеновых панелей
Необходимо очень плотно соединять замки панелей при монтаже.
Особенно, если это вертикальный монтаж. При неблагоприятных погодных условиях, в замок рекомендуется закладывать силиконовый герметик (внутренняя сторона стеновой панели).
Если панели используются, например, для морозильных камер, то герметик нужно закладывать с обеих сторон замка (снаружи и внутри). Для этого используйте плунжерный пистолет, так как герметик выпускается в тубах или картриджах.
Герметик необходимо закладывать перед установкой каждой сэндвич панели.
Необходимо использовать герметик в тех температурных условиях, которые указал производитель.
2.9. Как делать поперечный стык стеновых панелей
При монтаже панелей с пенополистирольным, или минераловатным утеплителем, следует уплотнять швы минеральной ватой. В случае если панель с пенополистирольным утеплителем, то уплотнять стоит монтажной пеной.
При длине панели до 4 м технологический шов составляет 15 мм.
Если панель более 4 м, то, соответственно, и шов не должен быть меньше 20 мм.
Швы закрывают с помощью специальных или фасонных элементов, они изготавливаются в соответствии с проектом по чертежам.
Фасонные элементы устанавливаются только после окончания монтажных работ, и проводятся снизу вверх, с цокольного отлива и выше.
В дальнейшем процессе, основным будет такой фактор, как герметичность.
Нахлест вертикальных фасонных элементов должен быть 50 мм, и распологаться сверху вниз.
Все наружные фасонные элементы необходимо изнутри обрабатывать герметиком.
Лучше всего, для крепления фасонных элементов подходят самосверлящие шурупы, или заклепки с шагом в 300 мм.
Для привлекательного внешнего вида можно использовать цветные колпачки (для элементов крепления).
Дельный совет – выберите квалифицированного опытного специалиста по жестяным работам и доверьте ему подрезку и подгонку.
2.10. Как устанавливать кровельные панели
Кровельные панели устанавливаются с уклоном в 5%.
Предварительно, на несущих кровельных конструкциях, необходимо сделать вспомогательную площадку.
Нахлыст между панелями требует особого внимания. Если длина кровельного ската более 12 м, в этом случае монтаж необходимо производить от свеса к коньку (схема прилагается).
Следует поднять первую панель (при помощи грузоподъемника) и установить ее на несущие кровельные конструкции.
Обязательным условием является правильное расположение и уклон панели. От них зависит качество последующего монтажа.
Следует прикрепить панель к конструкции саморезами, а после этого выполнить расстроповку. Следите за целостностью панели.
Герметик наносится на место нахлеста первой панели, следующая панель подрезается в торце. Затем, прикрепите панель к несущим кровельным конструкциям и расстропуйте ее..jpg)
Далее необходимо соединить (в поперечном стыке) верхнюю панель с нижней. После того, как окончен монтаж панелей в 1 и 2 ряду (рис. 16, б, панели 1, 2, 3, 4, 5, 6)можно приступить к выполнению продольного межпанельного соединения (п. 2.12). Каждую панель (в рабочих перерывах) необходимо закреплять винтами на несущих конструкциях.
По панелям (после окончания монтажных работ) рекомендуется передвигаться только в специальной обуви. Также необходимо использовать настилы, которые имеют упор на несущие конструкции.
Грузоподъемники, или другое техническое оборудование нельзя устанавливать на панели. Крепите оборудование к несущим кровельным конструкциям.
2.11. Организация поперечного стыка кровельных панелей
По таблице можно выбрать перехлест поперечных стыков панелей.
Длина нахлестки кровельных сэндвич панелей
Обрезаем стальную обшивку снизу у верхней панели в поперечном стыке, приблизительно с величину нахлестки.
Удаляем слой утеплителя.
Наносим на верхнюю стальную обшивку нижней сэндвич панели бутил каучуковый, или силиконовый герметик.
Крепим панель к каркасу. И только после этого крепим металлическую обшивку верхней панели к нижней саморезами (поз.5).

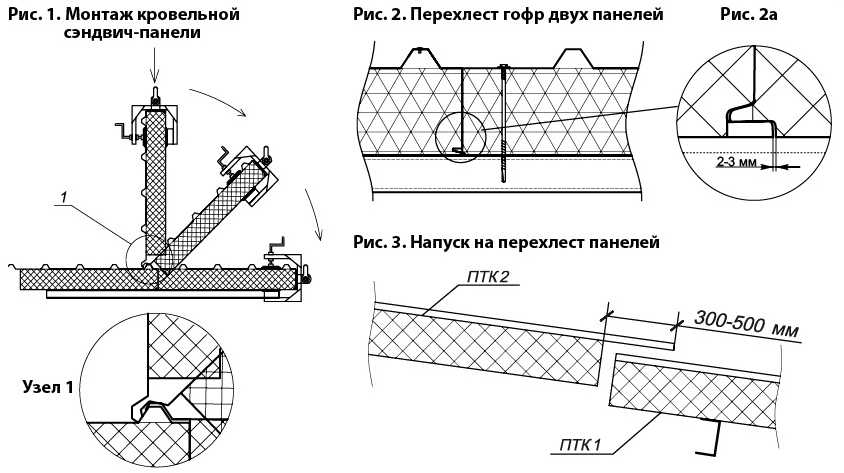

Рис. Начало монтажа сэндвич-панелей. Нахлест кровельных панелей.
Рис. Окончание монтажа сэндвич-панелей. Нахлест кровельных панелей.
2.12. Как сделать продольный стык кровельных панелей
После того, как панель прикреплена к каркасу и сделан нахлыст, необходимо соединить (механически) продольные стыки в замках.
Непосредственно перед самым монтажом необходимо заложить силиконовый герметик в паз замка (внутренняя сторона кровельной сэндвич панели).
Рис. Соединение кровельных панелей с высоким гофром
2.13. Общие правила монтажа и ухода за панелями
При этом соблюдается температурный режим, который указывают производители герметика;
Нельзя использовать химические, абразивные моющие средства, растворители.
2.14. Монтаж сэндвич панелей повышенной огнестойкости
Места, где панели прилегают к стенам, цоколю, кровле, и в поперечных стыках, необходимо заполнить минеральной ватой. Фасонными элементами (под которыми находится утеплитель из минеральной ваты) необходимо закрыть панели с обеих сторон.
Плотность минеральной ваты должна составлять 125 кг/м3. Толщина металла фасонного элемента должна иметь 0,5 мм. Шаг установки самонарезающих шурупов должен быть не более 300 мм (для крепления фасонных элементов).
Монтаж кровельных и стеновых сэндвич панелей от ООО СП-Монтаж
Монтаж стеновых панелей | Монтаж кровельных панелей
Известно, что любая технология требует строго определенной последовательности действий и понимания ее особенностей.
Монтаж сэндвич панелей — не исключение! Услуги по монтажу сэндвич-панелей становятся все более популярны в России. И это понятно. Ведь бригада профессионалов из четырёх-пяти человек может осуществить монтаж фасада 200-400 м2 за одну рабочую смену. Здесь важно придерживаться разработанной технологии, нормативных и проектных документов. Иначе результат может оказаться весьма плачевным и обнаружится ряд проблем при эксплуатации здания. Конечно, любую работу должны выполнять профессионалы своего дела. А наша компания «СП-Монтаж» и является таковой командой специалистов, в арсенале которых есть все необходимое для качественного монтажа сэндвич-панелей и доборных элементов на вашем Объекте: от инструментов до современного оборудования, как зарубежного, так и отечественного. Обращайтесь к нам, и мы с удовольствием выполним для Вас монтажные работы по установке стеновых и кровельных сэндвич-панелей. Звоните нам или пишите. Профессиональная консультация по телефону — бесплатно.

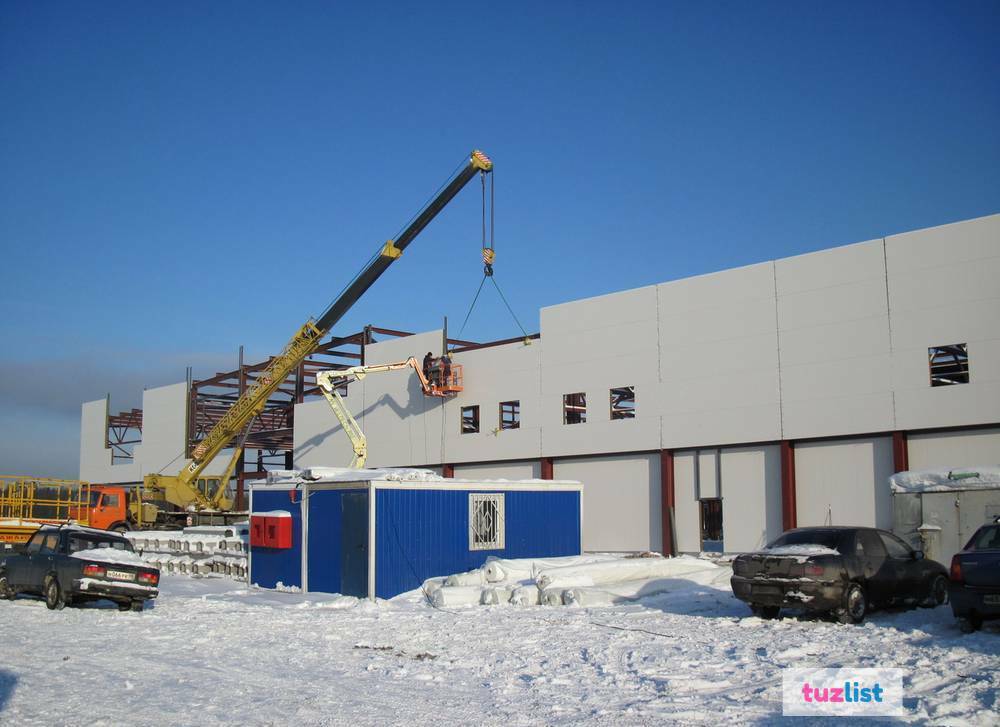

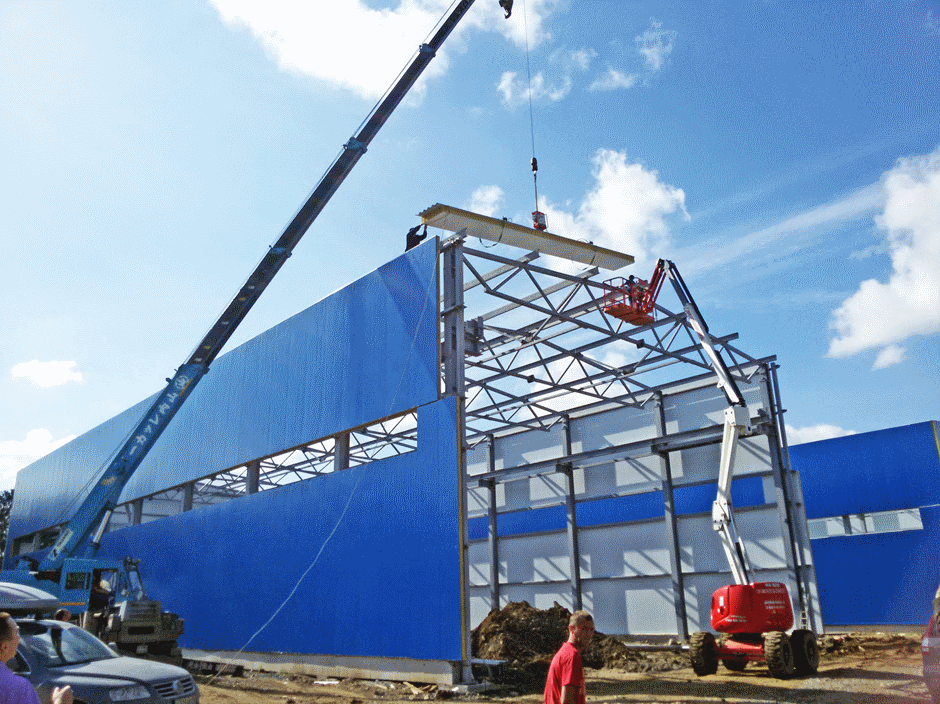

Работы по монтажу стеновых сэндвич-панелей
Оборудование для монтажа сэндвич панелей >>>
Монтажные работы выполняются в следующей последовательности:
- подготовка мест для монтажа стеновых сэндвич-панелей
- установка стеновых сэндвич-панелей в проектное положение
- крепление стеновых сэндвич-панелей
- монтаж фасонных элементов стеновых сэндвич-панелей
Подготовка мест для монтажа стеновых сэндвич-панелей
До непосредственно монтажных работ по установке сэндвич-панелей проводятся не менее важные подготовительные операции. А именно: сборка каркаса здания, проверка соответствия мест монтажа панелей, их плоскостность, параллельность, горизонтальность, вертикальность. Места примыкания и контакта необходимо подготовить особо. При монтаже панелей на стальных конструкциях их надо обработать антикоррозионным лакокрасочным покрытием. А если планируется монтаж сэндвич панелей на железобетонном основании, необходимо внимательно осмотреть каркас на предмет натеков бетона и раствора и удалить их, а также очистить колонны от пыли и загрязнений.
И только после этого осуществляется окончательная разметка точек низа панелей на всех колоннах каркаса.
Установка стеновых сэндвич-панелей в проектное положение
Монтаж перегородок из сэндвич панелей >>>
Первым этапом производиться строповка сэндвич панелей. Осуществляется она в непосредственной близости от монтажной захватки на специальной площадке. Строповка панели двухветвевым стропом производится вакуумными захватами как при горизонтальной, так и вертикально раскладке. С сэндвич-панелей в местах, где устанавливаются захваты, удаляют защитную пленку и сама поверхность очищается от грязи и пыли, а при необходимости — от снега и наледи. На саму панель надевают специальный страховочный ремень из текстильной ткани. Этот ремень также соединен с вакуумным механизмом захвата. Это необходимо для подстраховки строповки. Подготовленные таким образом панели подают к месту установки поднятыми не выше 1 метра, затем их опускают до уровня 30 см и устанавливают в необходимое положение.
Панели должны встать точно по спланированным ориентирам непосредственно на опорные места в соответствии с проектом. Панель надежно закрепляется (постоянно или временно) с помощью определенной монтажной оснастки — это может быть кондуктор, покос, распорки со струбцинами и др. И только после этого панель освобождается от монтажного крана.
Прежде чем окончательно закрепить сэндвич-панель специалисты тщательно проверяют точность ее установки и приводят ее в правильное проектное положение. Затем панель закрепляют ее в соответствии с проектом. И только потом освобождают панель от временных крепежей.
Специалисты внимательно следят за тем, чтобы при подъеме и перемещении панели, она не прогибалась, чтобы не деформировались замки. Нельзя допускать появление вмятин и иных деформаций облицовки панелей. Для этого панель передвигают с наименьшей скоростью крюка, без рывков, не совмещая рабочие движения крана.
Крепление стеновых сэндвич-панелей
Крепление к стальным конструкциям панелей при вертикальной раскладке.
Как правило панели устанавливают так называемым «шип в паз» (гребнем вперед). Но возможно устанавливать и обратно, т.е. «паз в шип». Монтаж панелей начинают с угла объекта. Сначала осуществляют выверку вертикальности, затем панель прижимают к прогонам и фиксируют самонарезающими винтами диаметром 5,5 мм в случае монтирования панелей к металлическим колоннам и ригелям. Длина винтов зависит от толщины панелей в соответствии с таблицей:
|
Толщина стеновой панели, мм |
Минимальная длина винта, мм |
|
50 |
85 |
|
80 |
105 |
|
100 |
135 |
|
120 |
155 |
|
150 |
185 |
|
200 |
235 |
Выбрав самонарезающие винты нужной длины, их устанавливают по 3 штуки в ряд в горизонте панелей (шаг 400 мм).
Установка винтов начинается с верхнего торца панели, крепятся к прогонам в направлении от верхнего ряда к нижним. Если оставить незакрепленным верх панели при перерыве в работе, это может привести к ее поломке. Если винт затягивается с использованием ЭПДМ прокладки (уплотнительной шайбы) также надо учитывать ряд тонкостей. А именно: если затяжка будет слабой — шайба не будет деформирована, а если тугой — будет деформирована в обратную сторону. Оптимальное усилие затяжки таково: шайба прижимается к листу, но не становится плоской.
К наружным поверхностям стеновых прогонов, балок и ригелей крепят специальную терморазделяющую полосу УПТП. Это осуществляется с целью снижения звуковой вибрации панелей, снижения воздухопроницаемости в стыках. Перед монтажом каждой следующей панели в замок «паз» смонтированной панели наносят уплотняющий герметик, предназначенный для наружных работ. Вместо герметика могут использовать уплотнитель ТСП сечением 8х3 мм или герметизирующий бутилкаучуковый шнур диаметром 8 мм.
Таким образом уплотняют замок с внутренней стены. В этот замок и вставляется следующая панель. Затем проверяется вертикальность панели, плотность соединения, затем производиться крепление и другие работы также, как и при работе с предыдущей. Щели и неплотности соединения при монтаже недопустимы. С помощью минерало-ватного уплотнителя обрабатываются торцевые швы панелей.

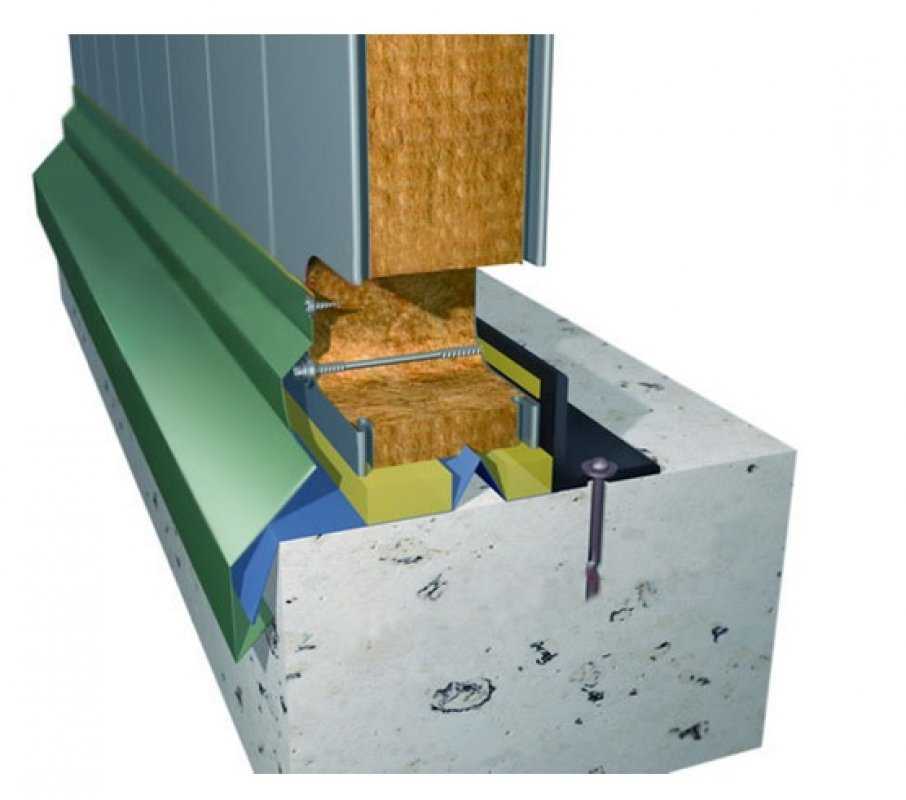

Крепление к стальным конструкциям панелей при горизонтальной раскладке.
На каркас объекта (на колонны и прогоны) в местах стыковки, и будущего контакта панелей используется термораздеющая полоса УПТП также, как при вертикальной раскладке. Монтаж панелей начинают с угла здания. На цоколь панель устанавливается пазом вниз. Затем тщательно проверяется горизонтальность, и после этого панель фиксируется. Ее закрепляются самонарезаующими винтами, установленными с шагом 400 мм по 3 в ряд в горизонте панелей. Диаметр и длину винтов выбирают в зависимости от типа и толщины используемых панелей и от типа колонн каркаса.
Затем на следующую панель наносят герметик в замок «паз» и устанавливают ее на предыдущую панель «паз в шип». Крепление происходит аналогично. Вертикальные стыки уплотняют с помощью минеральной ваты и монтажной пены, а потом закрывают согласно проекту фасонными элементами.
Монтаж фасонных элементов трёхслойных сэндвич-панелей
Фасонные элементы необходимы для того, что закрыть стыки сэндвич панелей. Они бывают угловые, цокольные, могут представлять собой обрамления проемов и др. Их устанавливают внахлест с герметизацией стыка в соответствии с конструктивными решениями монтажных углов. При установке этих элементов есть также ряд правил. Монтаж должен проводиться таким образом, чтобы была обеспечена герметичность оформляемого узла. Надо учитывать, что при работе с горизонталными элементами нахлест должен быть не немее 50 мм. А для вертикальных элементов — 80-100 мм. Начинают монтаж фасонных элементов с низа задания и ведут к коньку кровли.
Необходимую подгонку размера элементов осуществляют при необходимости. Не допускаются пропуски и щели. Уплотняют фасонные элементы наружным герметиком по плоскостям присоединения к панелям. С наружной стороны объекта элементы крепят к панелям с помощью самонарезающих винтов размером 4,8 мм на 28 мм с использованием ЭПДМ-прокладки. Также возможно крепление комбинированными заклепками размером 55 мм на 32 мм. Если необходимо крепить фасонные элементы непосредственно к металлоконструкциям, используют самонарезающие винты размером 5,5 мм на 32 мм или 5,5 мм на 19 мм с ЭПДМ-прокладкок (для крепления к металлоконструкциям с толщиной полки до 14 мм или до 5 мм соответственно) без предварительного засверливания.

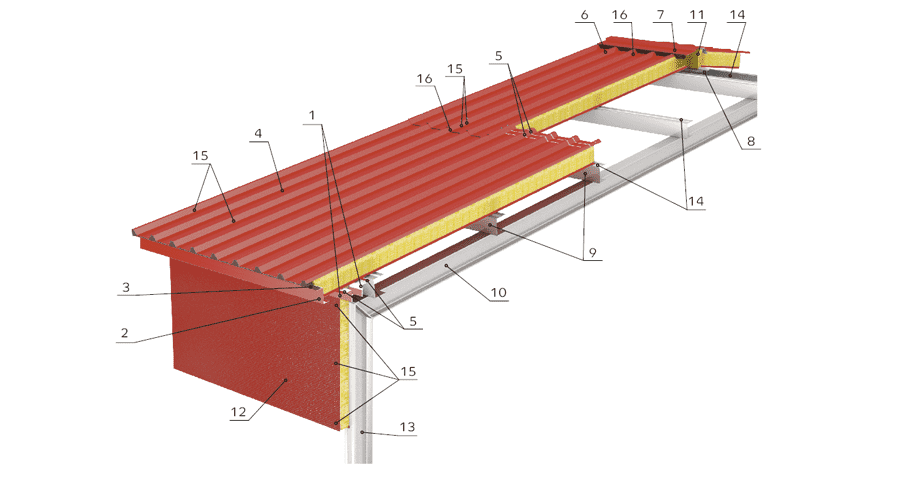

Работы по монтажу кровельных сэндвич-панелей
Монтажные работы выполняются в следующей последовательности:
- подготовка и разметка мест для укладки кровельных сэндвич-панелей
- укладка кровельных сэндвич-панелей в проектное положение
- крепление кровельных сэндвич-панелей
- монтаж фасонных элементов кровли
Подготовка мест для укладки кровельных сэндвич-панелей
Прежде чем приступить к монтажу кровельных панелей осуществляют работы по устройству стропил и прогонов, проверяют горизонтальность, вертикальность, плоскость и параллельность мест будущего монтажа кровельных панелей на их соответствие проекту.
Затем сооружают вспомогательную рабочую площадку. Она располагается на несущих конструкциях и представляет собой настил. После этого готовят средства для монтажа панелей. Также, что очень важно, на стальные стропила, ригели, прогоны наносят антикоррозионное лакокрасочное покрытие. Оно необходимо в местах будущего примыкания и контакта. И только после этого производится окончательная разметка расположения низ первых панелей, нивелировка.
На прогоны кровли приклеивают УПТП (терморазделяющая полоса), то необходимо, как и при ранее описанных работах, для снижения воздухопроницаемости через стыки и звуковой вибрации панелей.
Сэндвич-панели не всегда должным образом готовят на заводе. Если необходимых работ проведено не было, панели обрабатывают следующим образом:
- со стороны свеса удаляют нижнюю облицовку и внутренний утеплитель, как правило, на 100мм или на указанную в проекте величину.
- у панелей, примыкающих к торцу здания, и у первой панели обрезают по продольной кромке свободный гофр верхней обшивки с минеральным утеплителем таким образом, чтоб он не мог помешать будущей установке торцевого обрамляющего нащельника.
Панели второго и последующих рядом к монтажу готовят так (если на заводе эти работы проведены не были):
- в торце примыкания панели отрезают на необходимую длину нижний металлический лист.
- удаляют утеплитель на величину стыка, в гофрах верхнего трапециевидного листа также.
- механическим путем и с применением специального растворителя для полиуритеновой пены удаляют остатки клея с внутренней стороны металлической облицовки, а поврежденное антикоррозионное покрытие восстанавливают подкрашиванием.
Укладка кровельных сэндвич-панелей в проектное положение
При укладке панелей выполняются следующие операции:
- строповка панелей,
- подъём и перемещение панелей к месту укладки,
- приёмка панелей и укладка в проектное положение,
- временное крепление панелей,
- расстроповка панелей.
В непосредственной близости от кровельной захватки оборудуется специальная площадка, на которой и осуществляется строповка панелей.

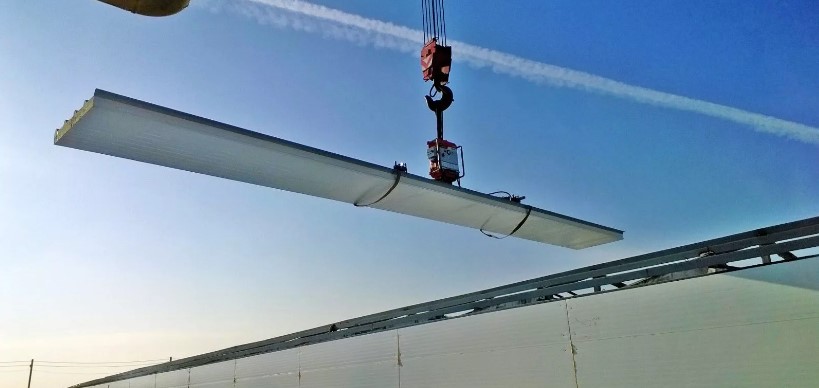

Это делают черырехветвевым стропом при помощи вакуумного захвата. Для страховки используют страховочный строп из текстильной ткани, которым снабжают вакуумный захват и надевают на панель. С поверхности панели снимают защитную полиэтиленовую пленку в местах стыка и перехлеста с другой панелью, а также в местах установки присосок захвата. Кроме того с поверхности панели счищают грязь, паль, а зимой — наледь и снег. К краям панели привязывают так называемые оттяжки из капронового троса диаметром 4-6 мм и длиной 6 м. Это делают для того, чтобы при перемещении к месту монтажа панель была стабилизирована. А перемещать панели необходимо без рывком, вращений и раскачиваний, исключая прогибы самой панели, появление вмятин на ее поверхности и других деформаций, а также и деформацию замков. Поэтому перемещают панель с наименьшей возможной скоростью крюка, не совмещая рабочие движения крана. Поднимают панель на нужную высоту не сразу, а поэтапно: вначале только на 20-30 см, потом осуществляется проверка надежности строповки, и только после этого на нужную высоту.
Все должно происходить без ударов и толчков. Таким образом панели доставляют к месту установки. Здесь панель опускают и принимают на высоте не более метра от уровня ее укладки, затем наводят ее на высоте 30 см. И потом укладывают в ее проектное положение со стыком справа и слева. Все делается согласно проекту с учетом того, что стык должен быть расположен против преобладающего направления ветра.
Для сборки каждого объекта существует разработанная монтажная схема, которая содержит информацию о порядке укладки панелей. Все работы выполняются в точном соответствии с таким планом. Последовательность работы такова: торцевая панель укладывается на скат в первую очередь и выравнивается относительно несущего каркаса и разбивочных осей. От того, насколько точно будет уложена первая панель, зависит правильность укладки все остальных. Выравнивают панели по свесу кровли. В случаях, когда длина ската кратна длине одной панели, укладывают их рядами. В противном случае (если скат длиннее 14 м), и по проекту на скат необходимо уложить несколько панелей, то работы начинают от свеса к коньку.
Все ряды укладывают в таком же порядке, как первый. Они должны перекрываться в поперечном направлении на 150-300 мм, что зависит от уклона кровли, а в продольном панели перекрываются на один гофр иначе ребро. В связи с тем, что на заводе не всегда подрезают панели для устройства слива и перехлеста, эти работы часто выполняются непосредственно на объекте в строгом соответствии со схемой.
Герметизирующий состав из силикона наносят на панель нижнего ряда, где происходит перехлест. Для этого также могут использовать бутилкаучуковый шнур. Герметизирующий состав наносится слоем в замок «паз» нижнего листа и в желобок замкового гофра панели, подготовленной для продолжения монтажа. Герметик можно наносить непосредственно на вершину крайнего гофра смонтированной панели. Вместо герметизирующего состава можно использовать ТСП (уплотнитель замкового соединения) размером 8 на 30 мм или герметизирующую ленту 10 на 100 мм.
Первые панели каждого ряда монтируются на опорные места по ориентирам в соответствии с проектом.
Каждую панель надежно закрепляют с помощью монтажной оснастки и только потом освобождают от крюка монтажного крана. Но это не окончательная фиксация. До ее проводят проверку правильности ее установи и проектного положения. И только потом окончательно закрепляют панель.
Крепление кровельных сэндвич-панелей
Каждую кровельную сэндвич панель фиксируют сначала у несущих конструкций, а потом на стыках. Делают это также с использованием самонарезающих винтов, размер которых выбирают в зависимости от толщины самих панелей и от несущей конструкции согласно таблицы:
| Толщина кровельной панели, мм | Минимальная длина винта, мм |
|
50 |
126 |
|
80 |
156 |
|
100 |
176 |
|
120 |
196 |
|
150 |
226 |
|
200 |
276 |
Предварительно допустимо закрепить панель лишь двумя метизами, но в конце смены панель должна быть закреплена полностью согласно проекту.
Фиксация панелей начинается от верха, затем по уклону ската вниз и от конька до навеса. Винты должны быть установлены по вершите волн верхней облицовки, начиная с нахлестного гофра, с шагом 500 мм. Над водосточной трубой винты устанавливаются с шагом 250 мм в каждую волну.
С помощью саморезов размером 4,8 мм на 28 мм с ЭПДМ-прокладками выполняют крепление панелей вдоль по нахлестному гофру. При этом шаг должен быть не больше 500 мм. Это делают только после окончательно закрепления панелей к несущей конструкции. Следует помнить об усилии при затяжке винтов с уплотнительной шайбой: шайба должна прижиматься к листу, но быть плоской. При тугой затяжке, шайба деформируется в обратную сторону, а при слабой — не деформируются. Как и при других монтажных работах сэндвич-панелей, щели между панелями не допускаются, а также неплотности. Нельзя перемещать панели по смонтированной части кровли. Также не следует устанавливать на ней то или иное оборудование (монтажное, технологическое и др..jpg)
). После окончания монтажных работ, с поверхностей панелей удаляется все защитная полиэтиленовая пленка. После чего, по кровле нельзя ходить, так как есть риск появления царапин. Если есть необходимость в перемещении по кровле, устанавливают временные настилы или трапы.

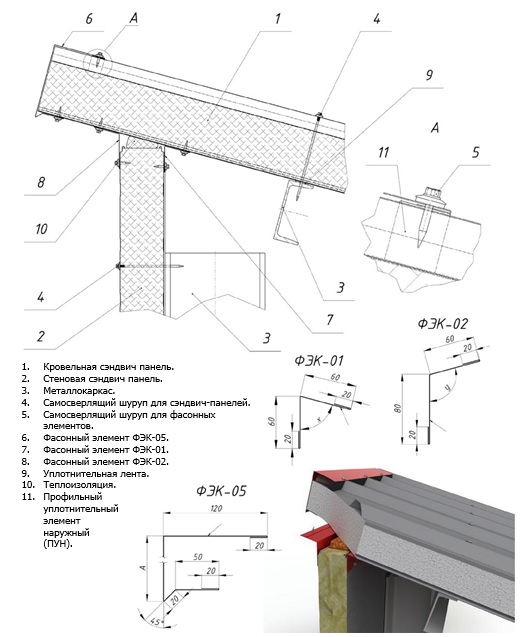

Монтаж фасонных элементов кровли

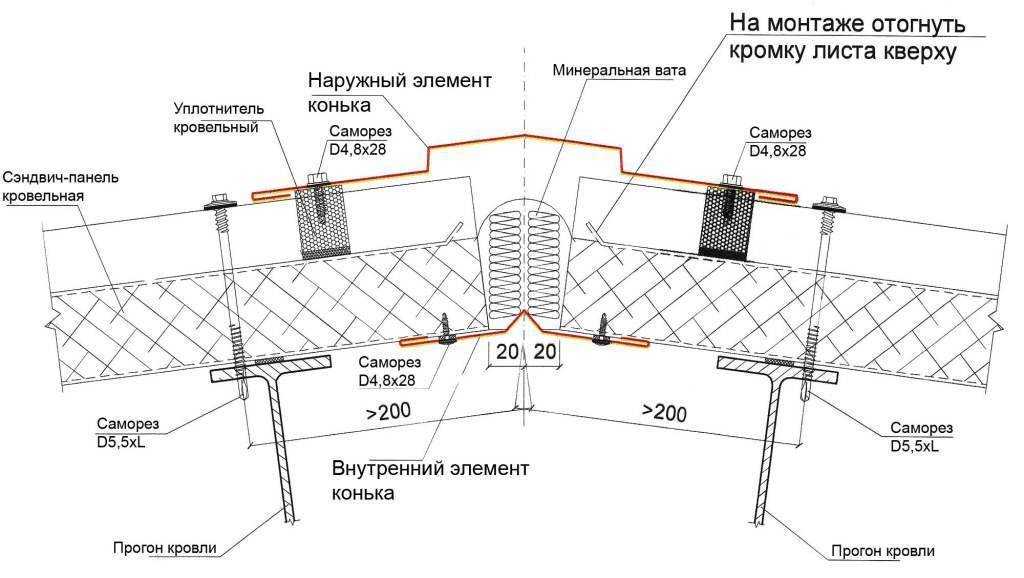

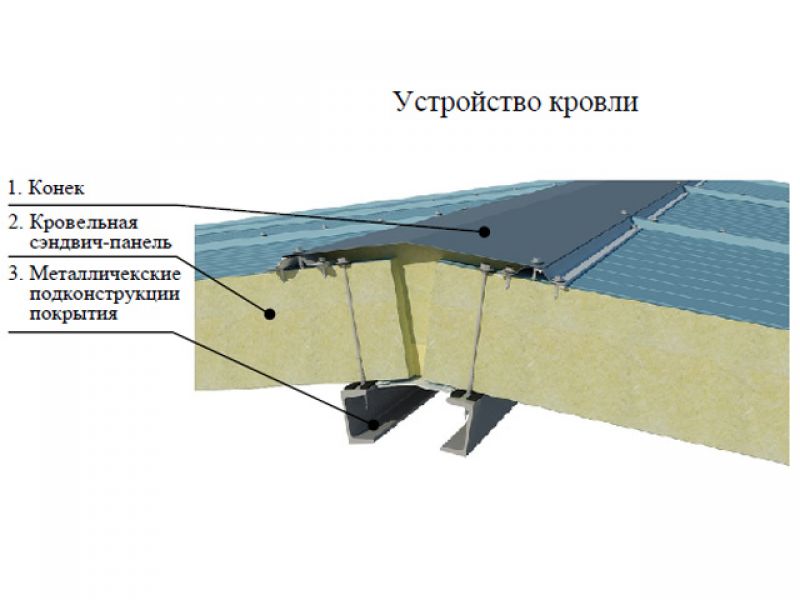

Фасонные элементы кровли включают в себя: водосточные системы, кровельные ограждения, переходные мостики, снегозадержатели, лестницы кровельные). Также есть такие фасонные детали, которые используются для оформления примыканий. Это планка торцевая, планка конька, заглушка конька, и другие детали. Все фасонные элементы устанавливают после окончания монтажных работ по установке кровельных панелей. Детали устанавливают внахлест от 80 до 100 мм. Здесь главное, чтобы все оформляемые узлы были герметичны. От этого зависит очередность монтажа элементов. Так сначала выполняют монтаж элементов свеса, а потом конька. Обрезку элементов производят при необходимости на месте.
Также их уплотняют герметиком по плоскостям, которыми они будут примыкать к панелям, ведь пропуски и щели недопустимы. Монтируют фасонные элементы самонарезающими винтами размером 4,8 мм на 28 мм с прокладкой ЭПДМ или комбинированными заклепками размером 3,2 мм на 8 мм. Если надо используют винты большего размера 5,5 мм на 32 мм или 5,5 мм на 19 мм. с ЭПДМ. Это необходимо для крепления элементов к металлоконструкциям толщиной до 14 мм и 5 мм. При работе по оформлению узлов свеса и конька кровли для исключения возможности попадания влаги в утеплитель и в чердачное пространство, под элементы устанавливаются кровельные уплотнители верхние и нижние. При необходимости эти уплотнители приклеиваются к профильному листу панели полиуретановым клеем или полимерными мастиками.
Типы Plusieurs de sparateurs peuvent tre monts sur le transmetteur type 6051: visser, brides, tube ou po u r монтажный сэндвич . samsomatic.de samsomatic.de | Преобразователь может быть снабжен внешней разделительной диафрагмой, например. г. разделительная диафрагма резьбового, фланцевого, линейного или ячеистого типа. samsomatic.de samsomatic.de | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Корзина PowerBasket — карта разъемов для […] чувствительные элементы для соединения модулей схем, […] например s l e монтаж сэндвич 7 . emc-shop.com emc-shop.com | Штекерные соединения PowerBasket в первую очередь подходят для подключения печатной платы […] модули , такие как в бутерброд c онс тру дей . emc-shop. emc-shop.com | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Systme de mesure de force par capteur de pression dans le Circuit hydroulique, ou par cellule de […] Поручительство по экстензомтрике […]
базовый профиль , e n монтаж t yp Продление и компрессия зубного налета. ibertest.es ibertest.es Система измерения нагрузки либо с помощью датчиков давления (в гидравлическом контуре) […] или с помощью тензодатчиков с […]
extensom et rical ba nds (сэндвич-a rra nge ment be 90 90 […] конец удлинительной отвертки и прижимная пластина). ibertest.es ibertest.es Монтаж s u r от it s renusol.com renusol.com Только ins та ll th e система o n сэндвич панель r кровля после получения одобрения производителя o 0 f 0 8 th 08 рофи ле с. renusol.com renusol.com Строительство po u r монтаж fl asquer o u e n сэндвич s норма e с 4 соединениями. wandfluh.com wandfluh.com F l ange a nd сэндвич co ns truc tion a cco rd 4 порта. wandfluh.com wandfluh.com E* Монтажная зона […]
pour cadre avec vitrage E** Zon e d e montage p o o hormann.fr hormann.fr E * Фитинг ar Шт для рамы с остеклением в г E* * Фитинг rea для r соединения […] остекление hormann.co.uk hormann.co.uk Кадры с профилированием трубчатых профилей из алюминиевого анода в нормальном исполнении (NF) или в разрыве пон-термального моста (WF) [. (уникальные перегородки типа N) или секции […]
Avec vit ra g e сэндвич p o 90 ss 0 e ibles 08 d e монтаж i n di que. hormann.fr hormann.fr Рамы остекления из анодированного алюминиевого профиля в стандартной версии (NF) или с термическим разделением (WF) (только с […] расстояние между полями для типа N) или альтернативно […]
секции с компаундом gl azing are possi bl e в диапазоне размеров […] показан ниже. hormann.co.uk hormann.co.uk Кастрюля ne a u сэндвич p o ur e л 08 монтаж d e d ispositifs de [. serrage de pices usiner compos d’un panneau suprieur (2) составляющая […] Единая поверхность сережа и соответствующая монтажная поверхность (5), d’un panneau infrieur (7) Составляющая единая поверхность d’appui, вспомогательные элементы поддержки, освобождающие входы deux panneaux, caractris en ce les lments de support sont constitus de chevilles (3) ou d’lments similaires fix l’un des panneaux (2) par soudure трения et colls l’autre panneau (7). v3.espacenet.com v3.espacenet.com Сэндвич pa nel fo r th e конструкция o f wor kp […] приспособления с верхней пластиной (2), образующей зажимную поверхность и […] , имеющий крепежные отверстия (5), нижнюю пластину (7), образующую монтажную поверхность, и опорные тела, расположенные между ними, отличающийся тем, что опорные тела образованы штифтами (3) или подобными им элементами, которые прикреплены к пластине ( 2) сваркой трением и приварены к другой пластине (7). v3.espacenet.com v3.espacenet.com Faisons une pause de cinq минут, […]
allons nous cherche r u n сэндвич e t r даже заливки […] вопросов. www2.parl.gc.ca www2.parl.gc.ca Возьмем […]
пятиминутка b reak , gr ab a бутерброд,an d затем com e назад к 90 […] вопросов. www2.parl.gc.ca www2.parl.gc.ca Модуль Chaque состоит из алюминиевых анодов и пластин […]
де буа пренан т д n сэндвич u n m амортизирующий […] спец. tecsart.com tecsart. Каждая полка изготовлена из матового анодированного алюминия […]
structu re и a w ood сэндвич wit h s pecia l […] соединение между ними. tecsart.com tecsart.com Conseillez le program d’installation […] tout moment et offrent tout ncessaires pour […]
Сборка посуды шт. u x сэндвич , p доступ ro р л e монтаж . dippanel.com dippanel.com Всегда советуйте установщику и предлагайте […]
все ne ed ed fo r в сборе сэндвич pa nel s, pr [. для монтажа. dippanel.com dippanel.com Appliquer l e сэндвич d e g el en liminant les […] Bulles d’air, ct support vers le bas. eur-lex.europa.eu eur-lex.europa.eu Затем r oll t он гель сэндвич, ca rri er si de вниз, […] , избегая образования пузырей. eur-lex.europa.eu eur-lex.europa.eu Я думаю, что это просто […]
que la gnra ti o n сэндвич v e ut […] — moins de sommeil et pas de temps персонал. rhdcc.gc.ca:80 rhdcc.gc.ca:80 я чувствую я знаю wha т бутерброд г энэр атио н действительно [. означает — меньше сна и никакого личного времени. rhdcc.gc.ca:80 rhdcc.gc.ca:80 Piet savait apprcier de temps autre un repas ne comprenant gure plus q u’ u n бутерброд a u f de baberereassed ‘romage arros europarl.europa.eu europarl.europa.eu Время от времени Питу удавалось оценить еду, состоящую из сырной булочки и кружки пахты. europarl.europa.eu europarl.europa.eu № системы, № поддона шт. d e монтаж c o mp oss de botes […] Intrieures et nos profiles simples ont dj […] dmontr toutes leurs qualits. joriside. joriside.be Наши системы, com po site pan els или com pos ite s o 9 0 08 ys f интерьер b ox es и [.. .]
Однопрофильные листы уже продемонстрировали свое качество. joriside.be joriside.be На ярмарке […]
face cet inconvnient, il est ncessaire de prvoi r l e montage d isposit 8 на машине. eur-lex.europa.eu eur-lex.europa.eu Поэтому необходимо требовать установки устройств, позволяющих наблюдать за пространством перед транспортным средством. eur-lex.europa.eu eur-lex.europa.eu (*) «новая дорога», номер [. deuxime chane de Construction de Carrosserie, Un Nouvel Atelier de Peinture, et l’Adaptation de […]
la seconde chan e d e монтаж . eur-lex.europa.eu eur-lex.europa.eu (*) нового автомобиля, вторая линия по производству кузовных работ, новый покрасочный цех и […]
регулировка й е сек нд сборка лин е . eur-lex.europa.eu eur-lex.europa.eu инструкции […]
d»установки e t d e монтаж d e l машина, […] y включает в себя временную фиксацию europarl.europa.eu europarl.europa.eu t h e установка a n d сборка i ns конструкции, [. включая средства крепления europarl.europa.eu europarl.europa.eu Grce sa […]
конструкция n e n сэндвич ( v oi r […] vue au микроскоп lectronique balayage), le filtre combin runit […] двойные функции, независимые от основы. mahle.com mahle.com Д уе до бутерброд con str uctio n […] комбинированный фильтр (см. также изображение под электронным микроскопом), две независимые функции […] были объединены в один фильтр. mahle.com mahle.com Сель дю Джамбон [. veulent se prparer? europarl.europa.eu europarl.europa.eu Ветчина s alami in th e бутерброд w hic h t he Un Америки хочет починить? europarl.europa.eu europarl.europa.eu Транш r l e сэндвич e n q […] устройство для удаления брошюр, si dsir. cloverleaf.ca cloverleaf.ca C ut th e сэндвич i nt o qu arte rs и лист […] продеть через центр каждой четверти, если это необходимо. cloverleaf.ca cloverleaf.ca Comme il faut se protger le crne du soleil, on fait comme […]
on peut pour dguster n ot r e сэндвич a u s в состоянии. ride-the-world.net ride-the-world.net Мы пытаемся ea t наш sa nd бутерброд an d t o pro 8 te […] головы от солнца. ride-the-world.net ride-the-world.net Нервюра 0 — Нервюра де ферметура местонахождение […] вечеринка infrieure de la gouverne est […]
fabrique en compo si t e сэндвич e t p [. ме ан нид d’abeilles Nomex et de feuilles de surface en CFRP. tsb-bst.gc.ca tsb-bst.gc.ca Ребро 0 — замыкающее ребро в нижней части […]
rud de r и is a сэндвич co mpo site co […] из сотового заполнителя Nomex с облицовкой из углепластика. tsb-bst.gc.ca tsb-bst.gc.ca Il sait trouver le meilleur plat de poisson-frites Killarney et […]
комментарий Faire Un dlic т.е. u x бутерброд s u r Ла-Пэ. chrs.ca chrs.ca Он рассказывает о лучшем месте для рыбы с жареным картофелем в Килларни и […]
как ma ke a n E atm руда сэндвич на Pe ace Ri chrs. chrs.ca Gardez-en une varit sous la main pour transporter des соусы салат для вашего обеда, […]
votre salade et v ot r e сэндвич . Healthezone.ca Healthezone.ca Держите под рукой различные размеры, чтобы хранить все, от заправки для салата до вашего […]
обед до лет ур са парень ан д бутерброд . Healthezone.ca Healthezone.ca J’ai visit l’usin e d e montage d e c am ions . www2.parl.gc.ca www2.parl.gc.ca Я был в […]
этаж ф монтажная пластина нт для грузовых [. в Ошаве. www2.parl.gc.ca www2.parl.gc.ca Меры по предотвращению несчастных случаев во время существования […] предполагаемая машина, включая этапы […]
транспорт , д д монтаж , d e dмонтаж, […] de dmantlement (заказное обслуживание) et de mise au rebut. europarl.europa.eu europarl.europa.eu Целью принимаемых мер должно быть устранение любого риска несчастного случая на протяжении всего […] предполагаемый срок службы машин, включая фазы […]
транс сп орт, сборка , дис ма нтлинг, […] отключение и списание . europarl.europa.eu europarl. Вызовы […]
encore au bon v ie u x сэндвич a u b […] на обеды для детей? lesenfantsavanttout.com lesenfantsavanttout.com Все еще придерживаюсь pe anut but te r бутерброды f или sc hool lesenfantsavanttout.com lesenfantsavanttout.com Ces видов d’horaires attireraient les […] travailleurs de la tranche croissante […]
de la gnra ti o n сэндвич (c elle qui a la charge […] детей и родителей gs). uniglobalunion. uniglobalunion.org Это привлечет пожилых людей […]
человек в т he g rowi ng ‘сэндвич g en erat ion’ ( […] с обязанностями как для детей, так и для пожилых родителей). uniglobalunion.org uniglobalunion.org Февраль
12 Категория: У бассейна, Гостиница Заказал в The Montage Laguna Beach, потрясающем отеле к югу от Лос-Анджелеса. Мы любим принимать гостей в Калифорнии, хотя это случается редко. В этом году она отвезла нас в отель Montage в Лагуна-Бич, в паре часов к югу от Пасадены. Абсолютно великолепная, потрясающая собственность, Montage уникально расположена на скале, в результате чего вестибюль находится на верхнем этаже, а комнаты для гостей ниже него, когда вы направляетесь в СПА и к бассейну. Наши первые 24 часа на пляже Montage Laguna Beach были выдающимися. Вкусный ужин в Лофте. Уникальные напитки и приятная живая музыка в лобби-лаундже. Чистый отдых в их современном СПА. Это свойство было настоящим местом назначения, до которого стоило проехать довольно далеко. Почему, ну почему их бутерброд «Laguna Club» за 25 долларов не отражает ни одного из этих событий? Я просидел 15 минут, пытаясь понять, как написать этот отзыв. Вид, невероятный. Атмосфера, просто идеальная. Компания, кто может желать большего? Сервис, на высоте. Этот бутерброд… один из них не был похож на другие. |
com
..]
..]
com
..]
..]
be
..]
..]
..]
et du salami dan s l e сэндвич q u e les tats-Unis d’Amrique […]
..]
ca
..]
europa.eu
org
* Однако моя мама сделала это ежегодной миссией для себя, и нам это нравится!
